Область применения канализационных фитингов

Как правильно выбрать фитинги

Создание слаженной ассенизационной системы требует точного подбора соответствующих размеров патрубков. Выбирая в каталоге фитинги для канализации, необходимо учесть ряд важных признаков, к которым относятся следующие позиции:


Таблица классификаций канализационных фитингов

  • номенклатура;
  • способ установки;
  • материал;
  • тип монтажа;
  • диаметр.

Если производится выбор внутренних элементов, их стенки должны быть около 2.2 мм. Для внешней области нужны более прочные детали с толщиной стенок не менее 3.5 мм.

Главным отличительным признаком соединительных частей для внешней и наружной канализации является цвет детали. Снаружи ставятся оранжевые крепления, а внутри система оснащается серыми приспособлениями.

Классификация фитингов

Фасонные части разделяются в зависимости от назначения.

Отводы (углы) меняют направление конструкции на угол – 45о, 90о, 120о.Трасса трубопровода может изменяться как по вертикали, так и по горизонтали. Раструб с кольцом уплотнительным с одной стороны.

Отвод гибкий применяется в системе внутренней канализации. Юзается в случае, когда нереально применение обычных частей, так как трубопровод имеет маленькой изгиб.

Раструб с прокладкой размещен с одной стороны.

Пластиковые отводы для канализационных труб

Тройник дозволяет произвести отвод от основного трубопровода и бывает последующих видов:

  • Прямой тройник (угол 90оС) с раструбами с 2-ух сторон, в канавки которых вставлены кольца уплотнительные. В раструб ответвления вставляется труба наименьшего поперечника. Ровная часть тройника вставляется в раструб соединяемой трубы.
  • Тройник косой (угол 45оС) с раструбами на отводе и с одной стороны элемента. Тройники для канализационных труб косые используют в вариантах, ежели нужно произвести ответвление под углом.

Тройники: прямой и косой

Крестовина обеспечивает отвод в 2-ух направлениях:

  • Одноплоскостная крестовина применяется при необходимости монтажа 2-ух ответвлений в одной плоскости.
  • Крестовина трубы канализационной двухплоскостная соединяет трубопроводы, расположенные в 2-ух плоскостях.

Крестовины: одно- и двухплоскостная

Муфта соединяет трубы 1-го поперечника на прямом просвете. На обеих сторонах имеются раструбы с пазами, в которые вставлены уплотнительные кольца.

Соединяет две прямые части трубы.

Юзают при ремонте части трубопровода, когда покоробленную часть трубы убирают, ставят свежий отрезок, то соединяют муфтой. Муфту с гофрированием (отвод гибкий) используют для соединения с изгибом в системе внутренней канализации.

Заглушка для канализационной трубы закрывает торец. Применяется при ремонте, подмене частей трубопроводов. Перекрытие торца трубы предотвращает попадание стоков и запахов в помещение, где происходит разборка и сборка системы.

Муфта (слева) и заглушка (справа)

Переходник служит для соединения труб разных диаметров:

  • Эксцентрик надевается прямой частью на трубу большего поперечника, в раструб с кольцом уплотнительным вставляется труба наименьшего диаметра.
  • Переход с пластмассовой трубы на чугунную осуществляется, применяя переходники для канализационных труб.

Эксцентрик (слева) и переходник «чугун-пластик» (справа)

Ревизия обеспечивает доступ к трубопроводу изнутри.

Крышка просто снимается, является герметичной. Устанавливается для профилактики и ухода за системой в вседоступных местах. Раструб с одной стороны, иная сторона прямая.

Обратный клапан на канализационную трубу защищает от протечек сточных вод. Переполнение системы ведет к давлению на мембрану, которая закрывает заслонку. Заслонка не дает стокам двигаться ввысь по трубопроводу. Имеется возможность аварийного перекрытия системы. Герметичная крышка снимается и дозволяет создавать чистку клапана.

Ревизия и обратный клапан

Клапан воздушный противовакуумный (аэратор канализационный) предназначен для предотвращения попадания газов из системы канализации.

Устанавливается в самой верхней точке стояка вертикального. Ежели в трубопроводе происходит разряжение давления, происходит стравливание через клапан.

Благодаря установке клапанане происходит срыва гидрозатворов.

Зонт вентиляционный служит для защиты системы от попадания мусора и иных загрязнений и устанавливается в верхней стояка (выводится на крышу).

Воздушный клапан (слева) и вентиляционный зонтик (справа)

Определение и применение

Аксонометрическая схема (аксонометрия) – это графическое изображение вентиляционной, отопительной или воздухоохладительной системы в трех плоскостях x,y,z. В отличие от двухмерного чертежа, объемная схема даёт полное представление о расположении вентиляционной системы, и это облегчает монтаж. Она составляет часть проектной документации.

Аксонометрия вентсистемы может быть выполнена в виде ручного чертежа или с помощью современных компьютерных программ.

Технические возможности современного проектирования позволяют составлять подробные схемы в объеме, поворачивать их под разным углом, делать из аксонометрии двухмерные чертежи.

Даже мощный компьютер с чертежной программой не может в полной мере заменить грамотного проектировщика. Только профессионал понимает все тонкости работы системы вентилирования, а компьютер – это просто инструмент.

Рекомендации по применению и монтажу

От качественного соединения труб при монтаже канализации зависит, насколько хорошо будет справляться система водоотведения со своей задачей.

Чтобы трубопровод был надежен, долговечен и безопасен, нужно соблюдать следующие рекомендации:

По возможности следует выбирать трубы и фитинги одного производителя, обращать внимание на точное совпадение размеров соответствующих элементов.
Трубы для внутреннего и внешнего трубопровода следует выбирать соответствующих размеров, чтобы слишком высокое давление сточных вод не стало причиной порыва труб.
Концы соединяемых труб должны быть ровными. Для этого полипропиленовые трубы нарезают либо труборезом, либо пилой с мелкими зубьями или болгаркой, оставляющими минимум зазубрин

Затем кромку спила обрабатывают наждачной бумагой или напильником. Причем резать и зачищать можно только сухую трубу.
Необходимо обеспечить максимальную плотность соединений, чтобы избежать протечек. Стыки склеиваемых фитингов предварительно обезжиривают, затем наносят клей и стыкуют детали. Излишки клея насухо вытирают ветошью. Используя фитинги с уплотнителем, поверхность в местах соединения покрывают силиконовым герметиком. Прижимают детали не плотно, а оставляя зазор в 1 см для образования компенсационного зазора. Для этого нужно произвести предварительные замеры и отметить на трубе границу вхождения.
По возможности следует избегать прямых углов, лучше заменить одно колено в 90 градусов на два по 45.
Чем больше в системе поворотов и фасонных элементов, тем больше мест засорения. По возможности следует упростить геометрию канализации, а раструбы располагать так, чтобы обеспечить свободный отток воды.

Рекомендуем ознакомиться: Соединение пластиковых труб для водопровода своими руками

Критерии подразделения фитингов

Элементы соединения, применяющиеся для монтажа трубопроводов, классифицируются по двум признакам: сфера эксплуатации и способы объединения. По эксплуатационным данным фитинги служат для объединения труб внутреннего и внешнего стоков.

Разновидности фитингов для сточных систем по способу объединения:

Клеевой способ объединения является более надёжным и долговечным, так как резинка с течением времени теряет свои первостепенные свойства. При потере эластичности соединительного кольца образуются щели, которые становятся причинами не только протечки канализации, но ещё и появлению неприятного запаха.

После склеивания двух труб образуется твёрдый материал, который по характеру эксплуатации напоминает пластик. Для установки пластиковых сточных труб применяются клеевые растворы следующих марок:

  • Феникс.
  • Винилит.
  • Тангит.
  • Маркс.

Работа с чугунными и керамическими трубами

Поскольку методы работы с этими типами труб не особо отличаются, резонно изучить их в совокупности.

Подобный трубы также снабжены раструбами, поэтому их просто вставляют друг в друга. Примыкание получается неплотным, и зазоры следует устранять, применяя обычную паклю. После этого следует воспользоваться любым гидроизолятором: силиконовым герметиком, мастикой либо цементом.

Чаще всего используют именно цемент, что связано с его дешевизной. Предпочтительнее взять стройматериал, имеющий маркировку 400. Дабы на стыке не произошло образования трещин, необходимо намочить тряпку и обвязать ее поверх вашего стыка, а затем увлажнять. Поскольку цемент, высыхая, впитывает жидкость, подобная процедура необходима.

Сфера применения и монтаж

Система трубопроводов в зданиях всех типов делится на внутреннюю и внешнюю. Сфера применения и монтажа гибких труб распространяется на любой тип коммуникаций:

  • система водообеспечения и кондиционирования;
  • отопительные коммуникации;
  • вентиляционная система;
  • безопасная прокладка коммуникационных кабелей внутри трубопровода.

При выборе способа монтажа гибкой канализационной трубы прежде всего учитывается вид изделия.

Полиэтиленовые конструкции собирают с помощью разъемных и неразъемных соединений. Выбор типа соединения зависит от необходимости дальнейшей разборки конструкции.

Неразъемные соединения создаются сваркой:

  • горячим инструментом встык;
  • с помощью электрофузионной муфты.

Разъемные соединения создаются:

  • цанговым соединением с компрессионными фитингами (маленький диаметр);
  • фланцевым способом (большой диаметр).

Установка гибких полипропиленовых труб также зависит от диаметра деталей. До 63 мм:

  • с использованием компрессионных фитингов;
  • в раструб или муфтовой сваркой.

Стыкуя полимерные канализационные системы доступными способами, можно достичь надежность и герметичность соединений.

Разновидности фитингов для ПВХ канализации

Рассмотрим разновидности фитингов для внутренней канализации,  оборудованных резиновым уплотнительным кольцом:

  1. Муфта – используется для соединения двух параллельных труб между собой, также существуют ревизионные муфты, в которых предусмотрено открываемое окошко для очистки системы.
  2. Редукция (переходник между разными диаметрами) – применяется для стыковки труб, размеры которых не совпадают, а также для соединения чугунных изделий с пластиковыми.
  3. Тройник – позволяет выполнить параллельное либо наклонное ответвление от основного трубопровода, выпускаются с углом наклона 45, 65 и 90 градусов.
  4. Двухплоскостная крестовина – выполняет два перпендикулярных ответвления на трубы идентичных либо отличающихся диаметров, углы наклона – 45 и 90.
  5. Одноплоскостная крестовина – используется для обустройства двух параллельных ответвлений, углы 45 и 90. С помощью крестовин чаще всего подводятся сливные трубы от ванн, моек и сантехнических приборов к основному стояку.
  6. Отвод – позволяет выполнить поворот в укладке двух параллельных труб, углы 30, 40 и 90 градусов.
  7. Компенсационный патрубок – используется при проведении ремонтных работ для замены поврежденного участка трубопровода, который предварительно вырезается.
  8. Заглушка – перекрывает транспортируемую жидкость при проведении ремонта либо ревизии трубопровода.
  9. Аэратор (канализационный клапан) – устанавливается на верхнюю торцевую часть канализационного стояка, блокирует выброс канализационных газов в помещение через унитаз, что может происходить вследствие воздушного разряжения внутри стояка, при котором водяной гидрозатвор высасывается из сифона.


Разновидности канализационных фитингов

Для монтажа наружной канализации, помимо того же сортамента соединительных элементов, что и при укладке внутренней системы, применяются следующие виды фасонных конструкций:

  • обратный клапан – предназначен для блокировки обратного хода циркулирующей жидкости в наружном трубопроводе, им в обязательном порядке комплектуются трубы уложенные с уклоном менее 2 см;
  • двухколенный сифон – соединяет две параллельные трубы, образуя изгиб на месте стыка, что создает препятствие для обратного хода канализационных газов.

Размеры канализационных фитингов и рекомендации по монтажу

Технические требования и размеры соединительных фитингов из ПВХ приведены в следующих нормативных документах:

  • ГОСТ №18559 – для безнапорной канализации;
  • ГОСТ №52135 – для напорных систем.

Размеры фитингов должны быть подобраны в соответствии диаметром используемых труб. На рынке представлены следующие типоразмеры фасонных конструкций для наружной канализации:

  • муфты – диаметр 110-400 мм (ревизионная муфта до 315 мм), длина 12-33 см;
  • отводы – ∅ 110-400 мм, расстояние между раструбами 1.5-9 см;
  • тройник на 450 – ∅ 110-400, длина боковых раструбов 14-53 см, высота от торцевой части до начала выступа раструба – 14-50 см;
  • обратный клапан- ∅ 110-250, длина от 30 до 52 см;
  • двухколенный сифон – ∅ 110-200 мм, длина 51-82 см.


Обратный канализационный клапан

ПВХ фитинги для монтажа внутренней канализации имеют диапазон диаметров от 50 до 200 мм. Для крепления труб на стенах применяются пластиковые хомуты, которые усаживаются на несущую конструкцию с помощью двух анкеров.

Монтаж и соединение пластиковых трубопровод необходимо выполнять с соблюдением следующих требований:

  1. Нарезка ПВХ труб больших размеров выполняется посредством специального инструмента – трубореза, который может быть заменен болгаркой либо ножовкой. Главное, чтобы срез был перпендикулярным оси трубы, поскольку герметичное соединение невозможно выполнить при наличии зазоров в месте стыка.
  2. После резки кромку трубы необходимо очистить от заусениц с помощью напильника и наждачной бумаги.
  3. При использовании склеиваемых фитингов стыкующиеся участки необходимо предварительно обезжирить, после чего можно наносить клей. Состав наносится равномерным слоем с помощью кисти, излишки клея при стыковке конструкций удаляются ветошью.
  4. Если применяются фитинги с резиновым уплотнением контактирующие поверхности перед монтажом нужно покрыть силиконовым герметиком, что снизит риск образования протечек. Устанавливать трубу нужно не до упора, а так, чтобы образовывался компенсационный зазор в 1 см. Вам потребуется выполнить предварительную стыковку и сделать на трубе пометку границы вхождения.


Технология раструбного соединения канализационных труб

Если соединение труб с помощью фитингов выполнено правильно, канализационный трубопровод не будет требовать ремонта на протяжении всего срока эксплуатации.

Основные свойства и виды переходников для труб из разных материалов

Для выбора необходимых переходников следует знать, что предлагает рынок сантехники и как их можно использовать. Различают две группы канализационных переходников:

  • концентрические – предназначенные для установки на вертикальных участках коммуникаций;
  • эксцентрические – устанавливаются на горизонтальном трубопроводе.

Рекомендуем ознакомиться: Фасонные изделия для перехода с трубы круглого сечения на прямоугольный воздуховод

Канализационные переходники устанавливают как на внутренних участках трубопровода, так и на уличных.

Они дают возможность соединять разные материалы без демонтажа всего трубопровода.

Условно их разделяют по способу соединения на:

  • склеиваемые;
  • сварные;
  • резьбовые;
  • с герметизирующей резинкой при соединении в раструб.

По конструкции различают:

  • соединительные муфты;
  • уголки на 45, 67, 90 градусов (в канализационных соединениях угла в 90 градусов стараются избегать);
  • крестовины для разводки;
  • компенсаторы;
  • ревизии – открывающиеся фитинги для прочистки канализации.

При переходе с чугуна на пластик используют переходники в виде резиновой манжеты, которая может быть внутренней и внешней.

Внутренняя манжета

Внутренняя манжета – канализационный переходник с чугуна на пластик, который вставляют внутрь раструба ПВХ или чугунной трубы. Это наиболее используемый вариант соединения чугуна и пластиковых труб при замене канализации в отдельно взятой квартире многоквартирного дома.

Подключение пластиковой канализации к общей чугунной трубе осуществляют просто:

  • Внутреннюю поверхность раструба очищают от остатков зачеканки предыдущего соединения (цементный раствор или сера), от острых, торчащих образований. Раструб необходимо сделать изнутри как можно более гладким, чтобы переходник лучше прилегал к стенкам.
  • Промазывают поверхность герметиком и вставляют внутрь манжету соответствующего диаметра.
  • Внешнюю часть манжеты герметиком не обрабатывают, поскольку пластиковая труба с резиновой манжетой соединяется герметично и так.

Если чугунная часть канализационной трубы оканчивается прямым участком, то для соединения ее и пластиковой системы используют внешний переходник.

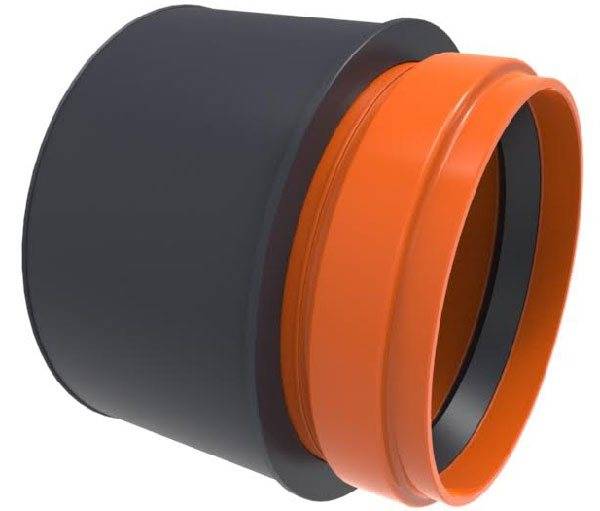

Внешняя манжета

Канализационный переход через пластиковый раструб имеет более многоступенчатое соединение. Вам потребуется:

  • ровно отпилить срез чугунной трубы, зачистить его от острых элементов, промазать герметиком;
  • сверху надевается резиновая манжета с дополнительным резиновым кольцом;
  • на резиновый переходник устанавливают пластиковый переходник;
  • подсоединяют пластиковую трубу с раструбом и уплотнительным резиновым кольцом.

Рекомендуем ознакомиться: Тройник для соединения воздуховодов круглого сечения

Для большей надежности соединения часто оба способа герметизации компонуют — на материал зачеканки наносят санитарный герметик.

Размеры соединительных изделий для внутренней канализации

Фитинги для наружной системы стока отходов имеют широкий размерный ряд, причем различные виды деталей также подразумевают определенные параметры. В рамках подбора размеров фитингов для канализации каждый тип крепления рассматривают отдельно.

Существует два основных параметра:

  • диаметр крепления;
  • угол поворота.

Подробно рассматривая каждый тип крепления канализационной сети, особенно выделяют колена, тройники, крестовины и ревизии.


Фитинги для канализационных труб — параметры

Стандартные параметры колена:


Параметры колена внутренней канализации

  • диаметр – от 32 до 110 мм;
  • угол – от 20 до 87 градусов.

Тройник имеет три отверстия, что позволяет выполнять параллельное ответвление трубопровода, а также наклон в сторону. В этих целях трубка оснащается отверстиями с углом наклона в 45, 65 и 90 градусов.

Размерный ряд муфт и заглушек составляет 11–50 см, а диаметр обратных клапанов и заглушек заключен в промежутке от 11 до 31,5 см. Крестовины имеют некоторое сходство с тройниками и отличаются от них на одно отверстие, для каждого из которых характерен диаметр от 5 до 11 см, в то время как угол в среднем составляет 35-40 градусов.

Виды фитингов

При прокладке трубопровода из ПП коммуникаций используют соединительные элементы.

Они представлены таким ассортиментом:

  1. Съемный раструб. Используется для монтажа системы канализации, когда диаметр трубопровода составляет 310 мм. В быту не применяется из-за больших размеров.
  2. Отводы устанавливаются там, где нужно изменить направление трубопровода. В результате образуется прямой/острый или тупой угол.
  3. Переходник. Данный вид фитинга применяется для стыковки коммуникаций разных диаметров.
  4. Муфта используется для соединения изделий одинакового сечения. Конструкцией фитинга предусмотрены раструбы с 2 сторон.
  5. Тройник и крестовина. Эти соединительные элементы выполнят одинаковую функцию — позволяют стыковать трубопровод центральной системы канализации и бокового ответвления.
  6. Тройник с заглушкой. Используется для упрощения эксплуатации трубопровода.

Фитинги подбираются с учетом параметров и назначения коммуникаций. При этом главный критерий — плотность прилегания труб к соединительным элементам

Важно правильно установить фитинг. Такие изделия выбирают с учетом внутреннего диаметра

Еще один ключевой параметр — наружный размер коммуникаций. Принцип установки фитингов и ПП-труб одинаковый.

Фитинги для полипропиленовых канализационных труб.

Применение элементов трубопроводов для различных видов канализации

Фитинги для внутренней канализации

Система внутренней канализации прокладывается до обустройства водоснабжения. При прокладке внутренней канализации следует учитывать, что в систему возможен сброс горячей воды из посудомоечной машины или из мойки.

Фасонные части должны выдерживать температуру до 75оС (кратковременно допускается до 95оС). Полипропилен обладает такими свойствами.

Фитинги из полипропилена устойчивы не только к высокой, но и к низкой температуре (при промерзании не происходит растрескивание). При сборке всех элементов трубопровода необходимо учитывать расширение материала при сбросе горячей воды, поэтому детали соединяют не «до упора». Гладкая внутренняя поверхность не дает отложениям налипать на стенки, что предотвращает образование заторов.

Полипропиленовые фасонные части для внутренней канализации

В системе внутренней канализации также применяются компрессионные фитинги, которые обычно идут в комплекте с оборудованием (например, водонагреватель).

Использование компрессионных фитингов позволяет соединять элементы трубопровода без пайки, сварки и склейки. Для соединения применяют только два ключа, а демонтаж производится с помощью всего одного ключа.

Фасонные части для наружной канализации

Для прокладки наружной системы канализации применяют трубы и фитинги из ПВХ. Фасонные части канализационных труб ПВХ благодаря высокой кольцевой жесткости выдерживают давление грунта, под воздействием сточных и грунтовых вод не поддаются разрушению изнутри и снаружи. Расположенные в раструбах уплотнительные кольца придают системе герметичность. Система легко монтируется и демонтируется в случае необходимости.

Применяя для прокладки трубопровода трубы и фитинги для ПВХ труб канализации, вы экономите не только во время строительства, но и в будущем, так как система не потребует расходов на обслуживание и ремонт в течение многих лет эксплуатации.

Разновидности

Список фитингов довольно длинный и разнообразный. Каждый их вид имеет свое предназначение. В первую очередь они делятся на виды для внутренней канализации и для внешней. Первая подключается к отдельным элементам сантехники, таким как унитаз или ванна. Вторая соединяет весь трубопровод одного дома с общей канализацией.

Начнем с вариантов, которые применяются в обоих случаях.

  • Муфта – самая простая разновидность фитингов. Применяется для прямого соединения двух труб между собой. Группа делится на полнопроходные, ремонтные и муфты с упором.
  • Отвод – необходим, чтобы повернуть трубопровод в другую сторону. Отводы бывают разными, в зависимости от угла поворота (30, 45, 90, 120 градусов).
  • Тройник – предназначен для соединения двух ветвей канализационного трубопровода. Также имеет несколько видов с разными углами поворота (45, 75 или 90 градусов).
  • Редукция – схожа с муфтой, но имеет входы, отличающиеся друг от друга размеров. Это необходимо для соединения между собой труб разных диаметров. Например, для подключения унитазного слива к канализации.
  • Ревизия – очень важный элемент трубопровода, о котором часто забывают. Через нее осуществляется очистка системы, когда возникают засоры. В противном случае этот процесс заметно усложнится. Данный фитинг монтируется в трубопровод в легкодоступном месте. В комплекте имеет крышку для закупорки слива.
  • Заглушка – наименее необходимая деталь. При обустройстве домашней канализации практически не применяется. Предназначена, чтобы закрывать конец трубопровода, если в будущем вы планируете проложить от него дополнительную ветку.
  • Одноплоскостная крестовина – особый вариант тройника, имеющий некоторые, не столь очевидные отличия. Как следует из названия, соединение труб происходит в одной плоскости. Деталь имеет несколько разновидностей, в зависимости от угла соединений. Самые распространенные – 45 и 90 градусов.
  • Седёлка – предназначена для подсоединения дополнительных труб к готовой канализационной системе. Внешне данная деталь представляет собой фрагмент корпуса, который устанавливают при помощи клея (в случае с пластиковыми трубами) или сварки.

Теперь поговорим о фитингах, которые используются исключительно при монтаже внутренней канализации.

Двухплоскостная крестовина – так же как и одноплоскостная служит для соединения трех-четырех труб. Однако в данном случае они устанавливаются в разных плоскостях. Подобные элементы являются наиболее подверженными риску из-за сложности конструкции. Следовательно, в таких местах чаще возникают протечки.

Но прочность и монолитная технология изготовления данного фитинга сводят этот риск к минимуму. Двухплоскостные крестовины различаются не только углами раструбов (45 и 90 градусов), но и диаметром выходов, чтобы соединять ветки разных размеров.

Патрубок компенсационный – подключается к элементам трубопровода, ведущих к различной сантехнике. Через этот фитинг выполняется удаление жидких отходов.

Отдельные фитинги для наружной канализации.

  • Обратный клапан необходим для соединения горизонтально установленных труб, имеющих двухсантиметровый наклон. Также предотвращает обратное движение жидкости по системе.
  • Двухколенный сифон применяется в местах приема сточной жидкости. Данный фитинг служит затвором и предотвращает образование газов.
  • Двухраструбный фитинг применяется для соединения горизонтальных и вертикальных труб. Чаще всего служит для подключения сантехники к канализационной системе, расположенной уровнем ниже. Обычно такие фитинги имеют 90-градусный угол.
  • Трехраструбный тройник как правило, имеет изгиб под углом 90 градусов. Применяется для подсоединения трех разных труб малого диаметра к одной, более широкой ветке.

Это интересно: Оборудование для чистки канализации: виды и применение

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
