Как состыковать чугунную канализацию с пластиковой

Соединение пластиковых труб разного диаметра

Сбор канализационной системы включает в себя установку сантехнического оборудования: унитаза, ванной, раковины.

Способ соединения унитаза с канализационной трубой будет зависеть от расположения патрубка и диаметра. Использовать можно несколько вариантов:

Соединение в раструб. Унитаз подключается к сточной системе через гофрированную трубу. Если расстояние от стока до соединительного узла на унитазе менее 1 метра, можно использовать для соединения эксцентрик. Он одевается на патрубок унитаза с одного края, а с другой стороны на распределительную часть канализации.


Установка гофры на унитазе

С помощью сварки. Для подключения к сантехнике пластиковой системы данным способом потребуется паяльник с дисковым нагревателем. Швы в торцовой части разогреваются и спаиваются вместе. Соединить трубы ПВХ можно с помощью холодной сварки. Это самый простой и эффективный способ склеивания элементов конструкции из труб разных диаметров для организации сливов от сантехнических приборов.

При установке ванной и раковины потребуется переливное устройство. Чтобы соединить сифон с канализацией потребуется гофрированная труба из жесткого пластика, подходящая по размеру

Важно учитывать высоту сливного отверстия и расстояние от него до канализационного входа

Особенности выполнения фланцевого соединения

Фланцевые соединения целесообразно применять при больших диаметрах труб. Для соединения гладкой канализационной трубы с фланцем чугунной необходимо использовать различные переходники. Наиболее подходящим для пластиковых труб является свободный фланец

При его выборе следует обращать внимание на отсутствие заусениц и острых краев. Они могут повредить пластиковую трубу

Особенности этого соединения следующие:

  • лучше использовать прямой бурт с конусным переходом для обеспечения прочности соединения;
  • свободный фланец, который опирается на конусный бурт, используется, чтобы соединить трубы диаметром больше 20 см;
  • свободный фланец, который опирается на свободный бурт, применяется для тяжелых и средних полимерных труб с диаметром до 15 см; для легких – с диаметром до 30 см.

Для начала необходимо обрезать трубу в месте предполагаемого соединения. Срез при этом должен быть ровным. Далее на трубу надевается свободный фланец и резиновая прокладка

Важно, чтобы напуск ее за трубный срез не превышал 1 см. После этого надвинуть на прокладку фланец и соединить болтами

Необходимо равномерно затягивать болты, не превышая усилий, изложенных в спецификации.

Фланцевое соединение используется, когда нужно соединить трубы диаметром свыше 20 см

Пошаговая инструкция по соединению

Рассмотрим подробнее работы по фланцевому соединению своими руками. Прежде всего надо провести подготовку к операции: определиться с размерами и типами фланцев, материалов, подобрать инструмент.

Набор инструментов и материалов

Для демонтажа чугунного элемента трубопровода понадобятся:

  • киянка с насадкой из резины (обычным молотком можно запросто расколоть хрупкий чугун);
  • болгарка для отрезания чугунных частей трубы.

Для монтажа конструкции нужны:

  • сварочный аппарат;
  • труборез по пластику;
  • трубы пластиковые;
  • фланец;
  • соответствующий уплотнитель;
  • обжимная муфта для полимерных труб;
  • для зачистки конца чугунной трубы – напильник или зачищающий диск для болгарки;
  • шуруповерт с насадками для болтов или торцевые ключи подходящего размера.

Ход работ

  1. Болгаркой отрезают нужный по размеру конец трубы.
  2. Зачищают его от зазубрин напильником или специальным диском с помощью болгарки.
  3. К концу чугунного трубопровода приваривают фланец.
  4. Обжимная муфта надевается на пластиковую часть конструкции, и её фланцевая часть крепится болтами к фланцу чугунной трубы. Между ними укладывается уплотнительная прокладка (кольцо).

Распространенные методы стыковки труб из чугуна и пластика

Выбрать способ, как соединить чугунную трубу водопровода с пластиковой, можно из двух наиболее популярных – фланцевое или фитинговое соединение. Если речь идет о фланцевом методе, то применяются два диска с отверстиями, которые плотно прижимаются друг к другу болтами, формируя стык. Зачастую данным методом пользуются, если сечение трубопровода достаточно велико.

А вот при выполнении перехода с чугунной трубы канализации на пластиковую, сечение которых не превышает 110 мм, можно смело применять фитинги – на выбор, обжимные или литые. Под литым фитингом подразумевается изделие, имеющее раструб, в котором заранее уложена уплотняющая прокладка. А вот обжимные фитинги – это соединения сборные, а установка их несколько более сложная. В них имеется обжимное кольцо, в котором должен быть разрез. Он предотвратит скорую поломку фитинга и возникновение течи в трубах канализации.

По типу установки фитинги классифицируются, как пресс-фитинги и компрессионные изделия. Установка компрессионных фитингов несколько проще и быстрее, они позволяют создать надежное соединение. Однако через некоторое время после установки крепления могут ослабевать, что приведет к утечкам и утрате системой герметичности.

Среди представленных на рынке разновидностей фитингов вы всегда сможете найти подходящие изделия для канализационных труб.

Обратите внимание, что стыковка чугунных и пластиковых труб канализации ни в коем случае не может выполняться с помощью цемента.

Демонтаж старой трубы

Демонтировать чугунный трубопровод нужно очень осторожно, чтобы не допустить появление сколов или трещин. Рекомендуем ознакомиться: Характеристика канализационных труб красно-коричневого или рыжего цвета

Рекомендуем ознакомиться: Характеристика канализационных труб красно-коричневого или рыжего цвета

Места соединений раньше нередко заделывались при помощи цемента и пакли, поэтому для освобождения стыков может потребоваться приложить немало усилий.

Разъединять трубы необходимо прокручиванием, а ни в коем случае не раскачиванием. Если нет уверенности, что раструб чугунной трубы удастся освободить без повреждений – лучше аккуратно обрезать его болгаркой.

Методы соединения пластикового и чугунного трубопровода

Способы состыковки чугунной и пластиковой магистрали:

  • фланцевый;
  • фитинговый;
  • при помощи прокладок из резины;
  • зачеканка пакли либо сантехнического льна;
  • герметизация силиконом.

Последний способ применяется, если состояние чугунного отрезка хорошее, и при вставке в нее изделия из пластика остается щель меньше 2 мм. Производят тщательную очистку и просушку строительным феном конца чугунной магистрали. Стыковочную часть полимерной трубы обматывают сантехнической нитью и устанавливают в раструб на глубину 8–10 мм. Щели заполняются силиконовым герметиком.

До полного высыхания силикона не допускается какое-либо воздействие на место соединения. Застывание происходит примерно 5 часов, но запуск системы лучше осуществлять через 24 часа после герметизации.

Фланцевый способ


Если трубное сечение велико, лучше применить фланцевый способ. Используются два диска с отверстиями. Стык формируется путем плотного прижатия их друг к другу. При соединении чугунного ответвления с гладкой трубой из пластика используются переходники. Выбирая соединительный элемент, внимательно проверьте, чтобы он был без заусенцев либо острых граней, так как они могут испортить полимерный слой.

Нюансы установки фланцевого соединения:

  • крепкой стыковки можно добиться при использовании прямого бурта с конусным переходом;
  • для магистралей сечением больше 200 мм берут свободный фланец с опорой на конусный бурт;
  • для легких труб сечением до 150 мм из любых материалов и тяжелых изделий из полимера аналогичного диаметра применяются свободные фланцы с опорой на свободный бурт.

Применение фитингов


Фитинги для водопроводных труб

Соединение чугунных и пластиковых канализационных труб с помощью обжимных либо литых фитингов используется, если сечение изделий не больше 110 мм. Литой поливинилхлоридный фитинг с резьбой на одном крае и раструбом для подсоединения трубы из пластика на другом предпочтителен, если на чугуне конец пришлось срезать.

Чтобы создать переход, очистите чугунное изделие от грязи и краски и нарежьте на нем резьбу на 30–50 мм. Проведите повторную очистку от пыли и металлических опилок и стружки, накрутите несколько витков ФУМ-ленты либо льна. Наверните фитинг и вставьте в его манжету конец трубного отрезка.

Если применяется литое безрезьбовое изделие, сначала в раструб устанавливают уплотнительное кольцо, зафиксировав его специальным клеем, а затем в него вводят узкий патрубок фитинга.

Можно также использовать и обжимные фитинги, где есть специальное кольцо для обжима с разрезом. Он позволяет избежать быстрого выхода из строя соединительного элемента и появления протечек в канализационных трубах.

Применение прокладок из резины

Переход с чугунной канализационной на пластиковую трубу подобным методом осуществляют, если после ликвидации дефектной части старой канализации имеется неповрежденный участок с ровным раструбом. Вначале устанавливается манжета из резины, а затем отрезок из пластика вставляется в чугунную трубу на глубину 5–8 см.

Иногда бывает так, что на оставшемся участке чугунной трубы нет нужного раструба. В этом случае применяется переходник. Действовать надо следующим образом:

  1. Чугун тщательно очищают от загрязнений и ржавчины, потом просушивают, а на внутреннею часть наносят слой герметизирующего состава.
  2. Наружную поверхность переходника также промазывают герметиком и вставляют в чугун.
  3. В свободный конец переходника до упора вставляют торец трубы из пластика.

В завершении работы все стыки нужно дополнительно обработать герметизирующим составом.

Методика запрессовки


Способ выбирают, если соединить отрезки магистрали другим способом невозможно. Правила зачеканки паклей или льном:

  1. В месте, где предполагается выполнить соединение, на торец трубы из пластика наматывается несколько слоев герметизирующего материала.
  2. Труба до упора вводится в чугунный раструб.
  3. Широкой минусовой отверткой или узким шпателем обмотка плотно утрамбовывается в щель между стыкуемыми трубами.
  4. На место соединения чугуна с пластиком несколько раз наносится смесь из цемента, клея ПВА и воды.

При правильном выборе методики состыковки и качественных материалов, гибрид старой и новой канализации прослужит много лет.

Как сделать переход?

Новые трубопроводы канализации обычно выполняются вместо старых, используются те же каналы и места установки, чтобы минимизировать затраты на ремонт. Требы из ПВХ подбираются примерно такого же диаметра, что и те, которые использовались для ремонта и поэтому обеспечивается простота монтажа, прохождения через стены и перекрытия, если в этом есть необходимость

Но самое важное – это правильно сделать переход пластиковой трубы и чугунной (отвод, муфту). На данное время можно назвать несколько способов соединения чугуна и пластика, которые находят применение в строительстве:

  • Установка резиновой прокладки (муфты) которая обеспечивается корреляцию размеров и герметичность соединения труб разных диаметров.
  • Чеканка при помощи средств герметизации, в том числе льна, цементного раствора, герметиков на основе битума клеевых составов.
  • Использование сантехнического силикона.
  • Комбинирование методов.

Как соединить чугунную трубу с пластиковой

Самым простым способом перехода с чугуна на пластик является установка резиновой муфты. После очистки чугунной трубы, место соединения обильно промазывается герметиком, после чего производится установка соединительной муфты.

Пластиковая труба вставляется уже в саму муфту, которая обеспечивает надежную герметизацию соединению. Это один из наиболее простых, но в тоже время надежных способов состыковки пластиковых труб с чугунными трубами.

Чеканка труб

Способ хоть и не новый, но также достаточно надежный. Чеканка труб — это заполнение пустоты вокруг трубы и раструба при помощи различных материалов. Часто для чеканки труб используется пакля и всевозможные подмотки в виде канатов и т. д. Нередко для этих целей применяется и цементный раствор, на который после застывания наносится слой масляной краски.

Кроме всех вышеперечисленных способов, при переходе с чугуна на пластик можно использовать и силикон. Фактически это та же чеканка труб, но только с использованием силиконового герметика. Здесь, также как и с паклей, пустоты между трубой и раструбом заполняются силиконом.

Удаление чугунных труб

Демонтировать чугунные трубы нужно осторожно, так как чугун хрупкий металл и может лопнуть не там где было намечено. Поэтому не желательно использование металлического молотка, лучше использовать киянку

Раструбы в старых трубопроводах заделывались цементным раствором или чеканились, а такое соединение довольно прочное, то разъединять их нужно осторожно, вычистив все из раструба и прокручивая трубу. Если освободить его нет возможности, а сам он целый, то можно обрезать участок до него

После этого участок очищают от пыли, грязи, заусенцев и приступают к стыковке.

На заметку!

Не пытайтесь отламывать надрезанную чугунную трубу. Она наверняка отломается не там где вам хотелось бы и придется заново ее резать.

Пошаговая инструкция по соединению

Рассмотрим подробнее работы по фланцевому соединению своими руками. Прежде всего надо провести подготовку к операции: определиться с размерами и типами фланцев, материалов, подобрать инструмент.

Набор инструментов и материалов

Для демонтажа чугунного элемента трубопровода понадобятся:

  • киянка с насадкой из резины (обычным молотком можно запросто расколоть хрупкий чугун);
  • болгарка для отрезания чугунных частей трубы.

Для монтажа конструкции нужны:

  • сварочный аппарат;
  • труборез по пластику;
  • трубы пластиковые;
  • фланец;
  • соответствующий уплотнитель;
  • обжимная муфта для полимерных труб;
  • для зачистки конца чугунной трубы – напильник или зачищающий диск для болгарки;
  • шуруповерт с насадками для болтов или торцевые ключи подходящего размера.

Ход работ

  1. Болгаркой отрезают нужный по размеру конец трубы.
  2. Зачищают его от зазубрин напильником или специальным диском с помощью болгарки.
  3. К концу чугунного трубопровода приваривают фланец.
  4. Обжимная муфта надевается на пластиковую часть конструкции, и её фланцевая часть крепится болтами к фланцу чугунной трубы. Между ними укладывается уплотнительная прокладка (кольцо).

Подготовительные работы

Соединение чугунных и пластиковых канализационных труб выполняется поэтапно. Сначала нужно подготовить рабочее место. Освобождают пространство на участке, где будет выполняться ремонт. Необходимо определить вид и количество комплектующих для монтажа. Чаще других используется 2 типоразмера: 50, 110 мм. Если планируется менять канализационную трубу в туалете, используют второй вариант. Коммуникации диаметром 50 мм устанавливаются в ванной.

На следующем этапе рассчитывают количество колен. На открытом участке устанавливается прямая труба. Если помещение небольшое или имеются вступающие элементы, которые мешают установке коммуникаций, предусматриваются повороты на 45-90°. Их количество варьируется в зависимости от конфигурации помещения. Однако чем больше колен установлено, тем сильнее затрудняется отток канализации. Не следует устанавливать больше 2-3 подобных элементов. Перед началом работ необходимо перекрыть водопроводный стояк.

Способы соединения

Разберемся, как заменить чугунную канализацию на пластиковую. Поскольку, в отличие от водопровода, канализация – это безнапорная система, то при монтаже трубопровода редко прибегают к сварным соединениям.

Как правило, используются соединения «в раструб». Реже используют специальные фитинги. Сначала опишем способы соединения, которые можно использовать, если раструб чугунных труб остался цел.

Уплотнитель из резины

Такое соединение труб осуществляется довольно быстро и просто. Прослужить соединение может 8-10 лет, после чего, скорее всего, потребуется замена резиновой прокладки. Перед тем, как соединить пластиковую трубу с раструбом чугунной, нужно проделать следующие операции:

  • тщательно очистить все детали, необходимо удалить остатки предыдущих уплотняющих материалов и грязь;
  • далее нужно подготовить резиновый уплотнитель, на него наносят герметик (по внешней стороне;
  • подготовленный уплотнитель нужно вставить в чугунный раструб.

Теперь осталось только с усилием вставить гладкий конец канализационной трубы из пластика в раструб. Глубина введения – 5-8 см.

Зачеканивание

Это традиционный метод, его много лет используют для создания соединений чугунных труб. Но зачеканка подойдет и в том случае, если планируется соединить пластиковую трубу с чугунной, имеющей раструб. Способ выполнения работы:

  • на гладкую часть подготовленных пластиковых труб наматывается подмотка изо льна, наматывают материал в несколько слоев;
  • теперь можно вставлять полимерный элемент в чугунную трубу;

Преимущество этого метода соединения в том, что оно получается очень прочным. Если резиновый уплотнитель придется менять через несколько лет, то такое соединение прослужит намного дольше.

Недостаток способа в том, что раствору нужно дать время на высыхание, поэтому пользоваться канализацией можно будет только через пару суток, а при установке резинового уплотнителя ждать не придется.

Силикон

Этот способ соединения чугунных деталей трубопровода с пластиковыми используется в том случае, если после введения пластиковой детали в раструб остается зазор шириной не более 2 мм. В этом случае, использовать зачеканку нерационально, намного удобнее воспользоваться сантехническим силиконом. Порядок работ:

  • деталь из пластмассы, а также внутренняя часть чугунного раструба должны быть очищены самым тщательным образом. Кроме того, место соединения необходимо просушить;
  • пластиковый элемент вставляют в раструб, после чего при помощи строительного пистолета зазор между деталями трубопровода заполняют силиконом. Нужно стараться, чтобы силикон располагался не только по поверхности раструба, он должен заполнить щель. Причем, чем глубже проникнет материал вглубь, тем более надежным будет соединение;
  • теперь нужно дать силикону застыть, на это уйдет 3-5 часов в зависимости от толщины слоя.

Если раструб поврежден

Если раструб поврежден, то способы, описанные выше, не подходят. При выполнении монтажа потребуется приобрести дополнительную деталь – переходник, обеспечивающий переход с чугунной трубы на пластиковую. Порядок действий при соединении элементов трубопроводов такой:

  • повреждённый раструб аккуратно срезается УШМ;
  • края обрабатывают;
  • на подготовленную часть чугунной трубы надевают уплотнительное кольцо из резины и резиновую манжету;

  • край резиновой детали смазывают герметиком, затем надевают пластиковый переходник;
  • смазывают переходной патрубок герметиком и устанавливают еще одно резиновое уплотнительное кольцо;
  • после этого можно вставлять в переходник пластиковую деталь.

Комбинирование разных методов

Если неплотность между трубами достаточно большая (от 5 мм), рекомендуется одновременно использовать различные способы:

  1. Резиновые уплотнители и силиконовый герметик. В первую очередь устанавливается гибкий переходник. Затем в раструб заводится пластиковая труба, и щель заполняется силиконовым герметиком. Принцип использования этих материалов описан выше. В данном случае технологии объединяются, но монтаж выполняется поэтапно.
  2. Метод зачеканки и силиконовый герметик. При этом вместо полимерцементного раствора в щель между коммуникациями вводят герметик, но предварительно ее частично заполняют паклей.

Трубы из пластика – вместо устаревших материалов

Под интересующими нас изделиями понимают трубы для водоснабжения и отведения сточных вод, изготовленные из полипропилена, поливинилхлорида, полиэтилена и полибутилена. Эти термопластические материалы способны при нагревании до высоких температур размягчаться, а при последующем охлаждении полностью восстанавливать свою структуру и физические качества. В последние годы системы отвода стоков создаются именно с помощью таких изделий. Они уверенно вытесняют с рынка устаревшие виды канализационных труб и соединений:

  • Из бетона. Подобные трубные изделия сейчас применяются только для обустройства локальных канализаций загородных домов. Бетонные конструкции имеют большой вес, их очень трудно перевозить и устанавливать.
  • Из асбестоцемента. Данные трубы описываются повышенной стойкостью к химическим и термическим воздействиям, а также к коррозии, доступной стоимостью и малой массой. Но их пропускная способность достаточно низкая, а при монтаже асбестоцементных сетей высока вероятность поломки и деформирования труб из-за их чрезмерной хрупкости.
  • Из чугуна. Эти изделия имеют немало эксплуатационных достоинств. По этой причине их всегда активно использовали для построения канализационных сетей. Но и недостатков у чугунных труб масса, начиная от большого веса и заканчивая их склонностью к быстрому засорению.

Пластиковые канализационные трубы

Трубопроводы из пластика лишены практически всех минусов других канализационных труб. Они не боятся химических соединений и агрессивных сред, функционируют без аварий до 80–100 лет, имеют высокий уровень эластичности и механической прочности, не ржавеют в процессе длительной эксплуатации, устанавливаются по разным методикам с гарантированно качественным итогом проведения монтажных мероприятий.

Кроме того, у труб ПВХ высокая пропускная способность за счет их идеально гладкой поверхности (внутренней). Несомненным достоинством является и малый вес таких изделий. Работать с ними по-настоящему просто и легко. Далее мы расскажем, как выполняется соединение канализационных труб из термопластических материалов по разным технологиям.

Как провести уплотнение соединения чугунной канализационной трубы с пластиковой?

Поскольку чугунные трубы уступили свою популярность изделиям из ПВХ, на данном этапе развития технологий всё чаще возникает необходимость в сборке комбинированных, чугунно – пластиковых канализационных каналов.

В контексте рассмотренной ситуации возникает вполне резонный вопрос: как сделать стыки деталей из разных материалов герметичными?

Рассматриваемые работы должны выполняться в рамках следующей схемы:

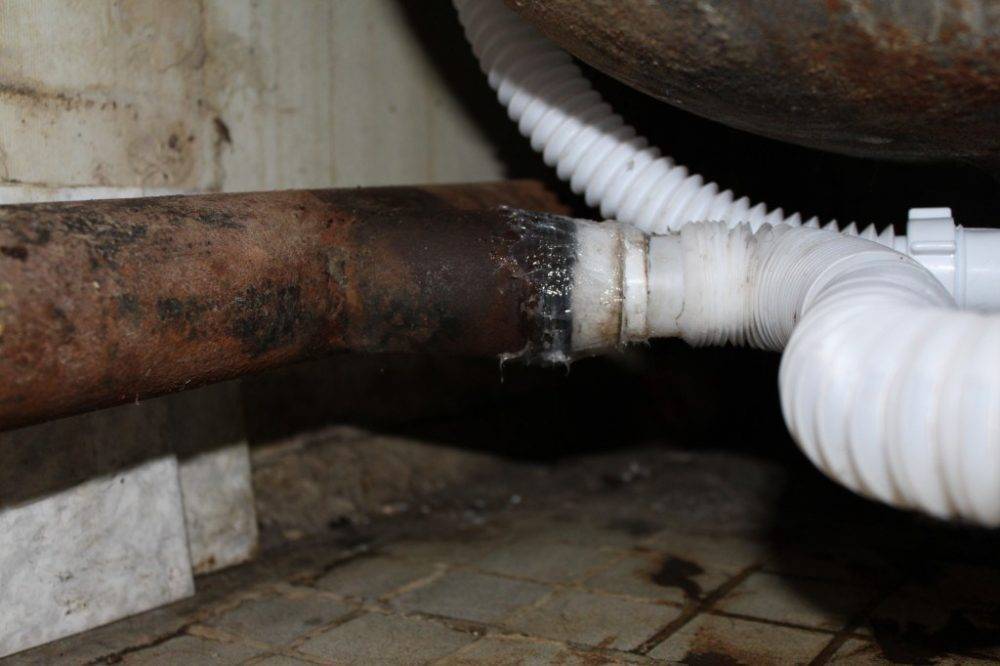

Примерно так это выглядит

  • Начать стоит с приобретения необходимых запчастей, в данном случае речь идет о переходниках. Для достижения оптимального результата рекомендуется применять продукцию, изготовленную из полимеров или резины.
  • С поверхности чугунной трубы необходимо тщательно удалить следы коррозии, наличие других загрязнений также является недопустимым.
  • После обезжиривания и очистки раструба на его поверхность необходимо нанести силикон.
  • После высыхания герметика переходник также тщательно обрабатывается (очищается и промазывается силиконом) и фиксируется относительно чугунной трубы.

Когда следует заменить трубы канализации?

Как правило, в домах, которые находятся в эксплуатации более двадцати лет, установлены чугунные канализационные трубы, либо используется комбинированный вариант: чугунный стояк и пластиковые отводы на ванну и кухню. Что необходимо знать о чугуне? Это металл подвержен коррозии. Муфты (колена, тройники и т. д.) довольно быстро обрастают слоем грязи и коррозируют быстрее, прямые участки менее, но все же, при капитальном ремонте или в случае аварии чугунные канализационные трубы по возможности надо менять.

Старые канализационные трубы, особенно чугунные, часто сильно подвержены коррозии и протечки – нередкое явление. Также следует изучить состояние стояка. Не всегда замена канализационной системы в квартире может обеспечить гарантированное качество всей системы в доме, и приходится задумываться о замене домового стояка. Однако, если канализационная система является относительно новой и изготовлена из пластиковых труб, то нет необходимости заменять стояки. Возможно, прокладка по другому маршруту к месту сбора стоков, или изменение их местоположения, возможно увеличение диаметра квартирных труб канализации могут решить проблему некачественной работы канализации с меньшими затратами, чем замена канализационного стояка дома.

Подготовка в ремонтным работам

Пример соединения

Первым делом следует определиться с тем, какой конкретно участок требуется менять. В случае канализационных труб потребуется труба пластиковая диаметром 50 мм, а в случае стояка диаметр трубы должен составлять 110 мм.

Соединение пластиковых и чугунных труб данного типа выполняется довольно просто и не требует специальных знаний и навыков.

Соединение пластиковых труб между собой выполняется с помощью раструба на одном из концов трубы. В паз раструба трубы вставляется специальная уплотнительная резинка. После соединения труб их крепят к стенам с помощью хомутов.

Для выполнения работ потребуются следующие материалы и инструменты:

  • Труба пластиковая необходимого диаметра;
  • Молоток с насадкой из дерева или резины;
  • Инструмент для резки в виде болгарки или ножовки по металлу;
  • Муфта, с помощью которой выполняется переход с чугунной трубы на пластиковую.
