Способы соединения тройников для канализационных труб

Высокая герметичность стыков с неразъемными соединениями

Как соединить сантехнические трубы на основе раструбной технологии? Попробуем разобраться. Данная методика считается наиболее простым и распространенным методом стыковки. Ее можно легко выполнить в домашних условиях, не имея навыков в работе.

Последовательность действий выполняется по схеме:

  1. Зачистить места соединения (раструб, гладкий конец трубного изделия), оснастить резиновыми уплотняющими кольцами.
  2. Покрыть гладкий торец трубы жидким мылом или смазкой с добавлением силикона.
  3. Соединить обе части трубы до самого упора так, чтобы не возник люфт.
  4. Поставить на гладком конце трубы метку, соответствующую реальной глубине стыковки.

Рассмотрим еще один способ − как соединить пластиковые трубы для канализации с помощью клеящих составов. Прежде всего, нужно приобрести в строительном отделе качественный клей для термопластика, затем очистить обрабатываемые поверхности от грязи, ошкурить их и дополнительно пройти смесью для обезжиривания.

Затем нанести на обработанные поверхности клей, вставить края труб друг в друга и подержать в таком положении около двух минут. Этого времени будет достаточно, чтобы соединение свершилось. А вот для большей надежности и герметичности стыка его лучше сверху покрыть клеем.

Еще одна методика, обеспечивающая сверхнадежное соединение ПВХ труб, − это сваривание их частей при помощи особых аппаратов по типу паяльников. Такое оборудование продается в специализированных магазинах. Правила пользования устройством несложные, поэтому такую процедуру сможет выполнить даже непрофессионал. Сварка канализационных труб заключается в расплавлении торцов стыкуемых пластиковых труб и одновременном плотном  прижатии разогретых изделий. И уже через пару минут вы будете держать монолитную систему, абсолютно герметичную.

Способы монтажа

При использовании резиновых уплотнителей монтаж тройника на канализационную трубу не представляет труда.

Для этого, необходимо:

  • убедиться в наличии уплотнительного кольца в раструбе канализационной трубы;
  • нанести на участок тройника без раструба слой силиконового герметика;
  • вставить тройник в раструб магистрали до упора.

Аналогичным образом производится монтаж узкого конца трубы в раструб тройника на его противоположном конце и установка труб, сифонов и др. в отверстие для ответвления.

Исключение может составлять только подключение, непосредственно, к тройнику сливных (сильфонных) шлангов и участков трубопроводов с меньшими диаметрами.

Для чего, необходимо, воспользоваться специальными резиновыми манжетами.

При клеевом способе соединения требуется выполнение большего числа операций, связанных с предварительной подготовкой деталей.

Процесс соединения включает следующие этапы:

  • резка трубы (подгонка длины тройника);
  • снятие фасок;
  • зачистка места реза от заусенцев;
  • очистка и обезжиривание поверхностей;
  • нанесение клеевого состава;
  • соединение деталей.

Для резки, применяют:

  • ножовочное полотно с мелкими зубьями (по металлу),
  • абразивные круги угло-шлифовальных машин («болгарок»),
  • специальные инструменты (труборез).

В этом случае, образуется минимальное количество заусенцев и задиров, что облегчит дальнейшую обработку.Снятие фаски под углом в 45 градусов производят с обеих (внутренней и внешней) сторон реза.

Используют для этого острый нож или специальный инструмент, предназначенный для чистовой обработки среза пластика.

Такая операция облегчит простое соединение деталей.

Заусенцы, после реза, удаляют с использованием мелкой наждачной бумаги.

Место реза, в обязательном порядке, очищают от стружки и пыли, оставшихся после обработки, при помощи сухой ветоши.

Гладкая поверхность деталей является гарантией их плотного соединения и равномерного распределения клеевого состава по всей площади, что необходимо для герметичности и надежности.

Очень важно! Не рекомендуется резать и обрабатывать мокрый пластик, поскольку удалить остатки стружки и пыли после обработки будет весьма проблематично. Их наличие в месте клеевого соединения может привести к нарушению его целостности и протечкам!Для обеспечения равномерной адгезии клеевого состава по всей площади соединения обе склеиваемых детали очищают от загрязнений и обезжиривают

Использовать для этой цели можно растворитель, поставляемый в комплекте с клеем

Их наличие в месте клеевого соединения может привести к нарушению его целостности и протечкам!Для обеспечения равномерной адгезии клеевого состава по всей площади соединения обе склеиваемых детали очищают от загрязнений и обезжиривают. Использовать для этой цели можно растворитель, поставляемый в комплекте с клеем.

Клей наносят кисточкой, равномерно, на внутреннюю поверхность раструба и внешнюю поверхность тонкого конца тройника (другого фитинга) или трубы.

Рекомендуется обработать место соединения клеевым составом поверх склеенных деталей. Это позволит устранить мелкие огрехи и пустоты и добиться более надежного соединения.

Аналогичным образом выполняют второе соединение тройника и подключение к ответвлению трубопроводов или сифонов (для подключения посудомоечной машины).

В предлагаемом видеоролике посмотрите, как производится подключение различной сантехники к канализации при помощи пластиковых фитингов.

Выбор материала

Сборка водоотводной конструкции начинается с выбора материала. На данный момент большинство трубопроводов собираются из пластиковых элементов, которые отличаются рядом преимуществ:

  • Небольшой вес. Благодаря этому материал удобно доставлять до места сборки.
  • Разнообразие размеров и диаметров сборных элементов.
  • Множество соединительных деталей и фитингов, которые при необходимости можно найти в любом магазине и заменить испорченную деталь.
  • Устойчивость к коррозийным процессам.
  • За счет меньшей силы трения внутри, по сравнению с чугунными, уменьшается вероятность возникновения засоров.

Пластиковые коммуникации

Несмотря на популярность пластиковых конструкций, металлические также остаются в ходу. Виды металлических канализационных труб и их соединений можно разделить:

  • Стальные. Изделия из этого материала отличаются прочностью и долговечностью, невысокой стоимостью и простотой в обработке.
  • Чугунные. По сравнению со стальными не так боится коррозии, правда стоить данный вариант будет дороже. Имеют высокие показатели прочности и надежности, самый длительный срок службы до 80 лет.

Чугунные ВЧШГ

Есть еще ряд материалов для труб, которые используют для создания водоотведения:

  • керамические;
  • асбестовые,
  • ПВХ;
  • бетонные.

Каждый из них имеют свои положительные характеристики, но используются гораздо реже металлических или пластиковых.

Как правильно выбрать фитинги

Создание слаженной ассенизационной системы требует точного подбора соответствующих размеров патрубков. Выбирая в каталоге фитинги для канализации, необходимо учесть ряд важных признаков, к которым относятся следующие позиции:

Таблица классификаций канализационных фитингов

  • номенклатура;
  • способ установки;
  • материал;
  • тип монтажа;
  • диаметр.

Если производится выбор внутренних элементов, их стенки должны быть около 2.2 мм. Для внешней области нужны более прочные детали с толщиной стенок не менее 3.5 мм.

Главным отличительным признаком соединительных частей для внешней и наружной канализации является цвет детали. Снаружи ставятся оранжевые крепления, а внутри система оснащается серыми приспособлениями.

Как соединяют трубы без применения сварки и резьбы

Муфты и пресс-фитинги

Компрессионная муфта соединяет два хорошо выровненных участка трубопровода, в которых над местом стыка установлена щелевая коническая втулка, а над втулкой протянуты два фланца, так что они автоматически центрируют трубы и обеспечивают достаточное контактное давление.

Цанговый метод

Подойдёт для стыковки участков, имеющих небольшую глубину заделки, но невозможен, если смежные элементы — пластиковые. Для соединения применяют стандартную вставку, которая располагается вокруг соединяемых участков, после чего обжимается. Надёжный захват обеспечивается после не менее, чем двух полных оборотов цанги. Не рекомендуется для труб из нержавеющей стали. Наиболее известными система данного типа являются зажимы Speedfit.

Обжимная арматура

Как соединить металлическую трубу с пластиковой трубой без резьбы и сварки? Эффективной будет именно обжимная арматура. Она включает в себя две трубчатых детали, при этом одна выдвигается из смежного участка и отличается увеличенной длиной. Изделия не имеют внутреннего упора, и поэтому легко вставляются в труднодоступные места. Место стыка обжимается при помощи пресс-клещей, универсальность которых поддерживается сменными вставками. Поскольку упор выравнивания отсутствует, установщик должен тщательно измерить окончательное положение фитинга, чтобы убедиться в его правильном расположении.

Краб-системы для профильных труб

По принципу действия аналогичны обжимным муфтам, но применяются в основном при подключении систем отопления и кондиционирования, характеризуясь характерным внешним видом зажима. Существуют системы следующей конфигурации:

  • Универсальные, для углового соединения трёх или четырёх труб;
  • Т- или Х-образные, поперечное сечение скоб у которых соответствует наружному размеру;
  • Для стыковки под произвольным углом.

Муфты Гебо

Для монтажа необходимо выполнить несколько переходов:

  • Подготовить стык к монтажу элемента (прошлифовать стыки, убрать возможные заусенцы);
  • Разобрать муфту;
  • Надеть компоненты в такой последовательности: зажим, затягивающее кольцо, уплотнение. Свободный участок должен быть не короче 12…15 мм;
  • Установить Gebo-муфту на подготовленный участок, после этого выполнить затягивание гайки;
  • Те же операции проделать со смежной трубчатой деталью.

Ремонтно-монтажные обоймы

Выполняются в форме литых полумуфт, с внутренним диаметром, соответствующим внешнему размеру трубы. Внутри располагается уплотнительный элемент, материал которого должен соответствовать условиям эксплуатации стыка. После установки на соединяемый участок половинки обоймы равномерно стягиваются болтами. Здесь особенное значение имеет перпендикулярность торцевых элементов, поскольку от тангенциального смещения данный способ не спасает.

Применение хомутов

Соединение стальных труб хомутами используется преимущественно для негерметизированных трубчатых стыков, которые характерны для трубчатых перил, ограждений и т.п. С увеличением ширины хомута надёжность удержания деталей увеличивается. Лучше использовать универсальные хомуты.

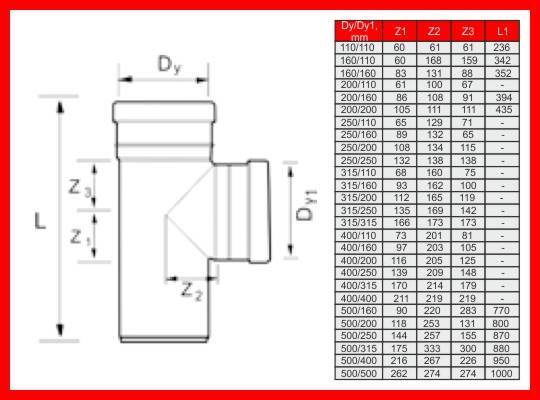

Виды равнопроходных тройников

Равнопроходные тройники, как правило, изготавливаются из низколегированной или углеродистой стали. Изделия предназначены для систем, по которым транспортируют нейтральные жидкости. Для агрессивных или пищевых сред необходимо использовать тройники из нержавеющей стали.

Равнопроходные изделия могут быть простыми – врезаются без усиления и подходят для систем с давлением до 2,5 МПа. При давлении выше 2,5 МПа трубы должны иметь малый диаметр. Также есть тройники, которые врезаются с усилием. Они предназначены для систем с большим давлением (до 4 МПа). Изделия могут быть с утолщенным штуцером, с седловиной и с накладками.

По типу изготовления равнопроходные тройники можно разделить на 3 вида:

  • сварные (свариваются горловина и корпус). Корпус – это база, соединяющая два элемента магистральной трубы, а горловина – часть, которая крепится к ответвлению трубопровода. Наиболее экономичными из всех сварных элементов являются простые врезные;
  • штампованные (изготавливаются методом выдавливания на прессах). Такие тройники имеют плавный переход от корпуса к горловине, что обеспечивает дополнительную прочность;
  • штамповочно-сварные (последовательно штампуются корпус и горловина, после чего свариваются). Эти тройники имеют большой диаметр.

Как установить тройник на канализационную ПВХ трубу

Тройники ПВХ для канализационных труб могут использоваться, как для внутренней, так и для внешней канализации.

Как установить тройник на канализационную трубу, можно, рассмотреть на примере подключения раковины и унитаза:

  • в первую очередь, нужно поставить унитаз в отведенное ему место в туалете и пометить то место, где планируете устанавливать тройник;
  • затем унитаз с будущего его месторасположения нужно убрать или просто отставить в сторонку;
  • при помощи использования герметика тройник следует вставить в раструб стояка;

Пример установки тройника для подсоединения с унитазом

Так наносится герметик для подсоединения унитаза

Так выглядит подключенный унитаз к тройнику гофрой

Например, если вам необходимо сделать всего лишь один отвод от водопроводной трубы, то применение обычного тройника станет самым оптимальным и удобным вариантом.

Если водопроводная система состоит из металлических труб, то потребуется найти места их соединения и раскрутить их.

Итак, установка тройника на трубу водопровода осуществляется следующим образом:

Использование тройников канализационных труб

  • для начала нужно отключить по стояку воду и, естественно, предупредить соседей о том, что вы будете проводить ремонтные работы, которые требуют отключения воды;
  • затем нужно найти место соединения труб, где вы хотите, собственно, установить тройник и сделать разветвление;
  • место соединения следует раскрутить, и именно сюда вставить тройник;
  • для этого потребуется несколько раздвинуть трубы и, возможно, даже одну трубу придется укоротить и нарезать в ней резьбу;
  • после этого можно спокойно устанавливать тройник и места соединения лучше обмазать герметиком, дабы избежать протечки воды. Однако если вы все сделаете правильно, подберете соответствующий вид тройника под размеры водопроводных труб, то соединения сами по себе должны быть герметичными и не должны протекать.

Так выглядит установка тройников ПВХ

Как видите, установка тройника не представляет собой какую-то непосильную задачу, и справиться с ней сможет каждый хозяин, даже без наличия каких-либо знаний и навыков.

Кроме того, установка тройника не требует применения какого-либо оборудования, типа сварки, и монтаж длится считанные минуты.

Виды крепежа

Сегодня производители предлагают большой ассортимент держателей, можно приобрести набор различных видов, для разводок любой конфигурации. Прежде всего они делятся по материалу изготовления. Отличаются также конструкцией и технологией крепежа.

Пластик

Пластмассовые хомуты и клипсы используются в основном для монтажа горизонтальных полимерных отводов сечением 5 см. Вместе с тем простота установки, надежность крепежа и невысокая цена расширяют их применение, как в качестве неподвижных, так и плавающих креплений.

Металл

Стальные хомуты востребованы прежде всего там, где необходима прочная и жесткая фиксация трубопровода к поверхности стен. Для защиты от коррозии производители выпускают крепежи, а также саморезы для клипс, с оцинкованным покрытием.

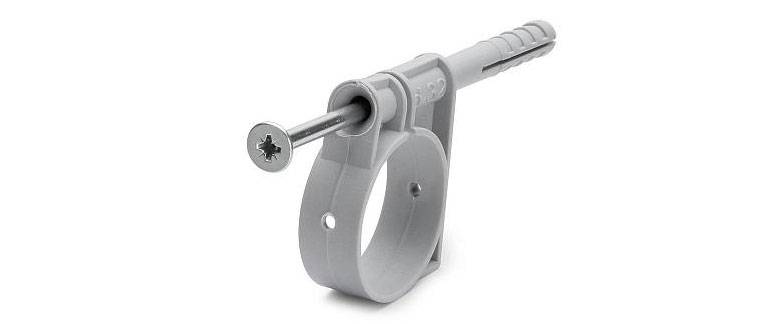

Клипсы

Этот вид крепежа выполняется из пластика и предназначен для монтажа легких полипропиленовых труб, чей диаметр не превышает 50 мм.

Клипса закрепляется к стене через дюбель саморезом, отвод защелкивается в лапках держателя и надежно фиксируется. Согласно нормативам, применять клипсы рекомендуется при прокладке канализации внутри помещений.

Кронштейны

Используют для крепежа сточных каналов в подвалах и подпольях. Металлические кронштейны приваривают к полу с помощью закладных элементов и устанавливают на них передвижные по высоте стойки с хомутами, что позволяет регулировать уклон прокладываемых отводов.

Другое их применение – создание необходимого отступа от стены. Специальные кронштейны создают минимальный зазор между стеной и трубопроводом, не нарушая при этом надежность и герметичность соединений.

Шпильки

С помощью этих элементов и соответствующих дюбелей хомуты прикрепляются к поверхностям стен и потолков. Представляют собой оцинкованный стальной стержень-шуруп с резьбой. Продаются как в комплекте с крепежом, так и отдельно, часто с подходящим дюбелем.

Хомуты

Конструкция хомута состоит из двух оцинкованных половинок кольца, скрепляющихся винтовыми стяжками, и приваренной к нижнему полукольцу монтажной гайкой. Внутри кольца помещена резиновая прокладка, которая предотвращает повреждение полимерных труб при сильном затягивании стяжек, и снижает воздействие вибрации и шума.

Такой вид крепежа позволяет плотно зафиксировать трубу, закрепить его через дюбеля в стену шпильками или с помощью анкеров. Трубы будут надежно зафиксированы как в горизонтальном, так и в вертикальном положении.

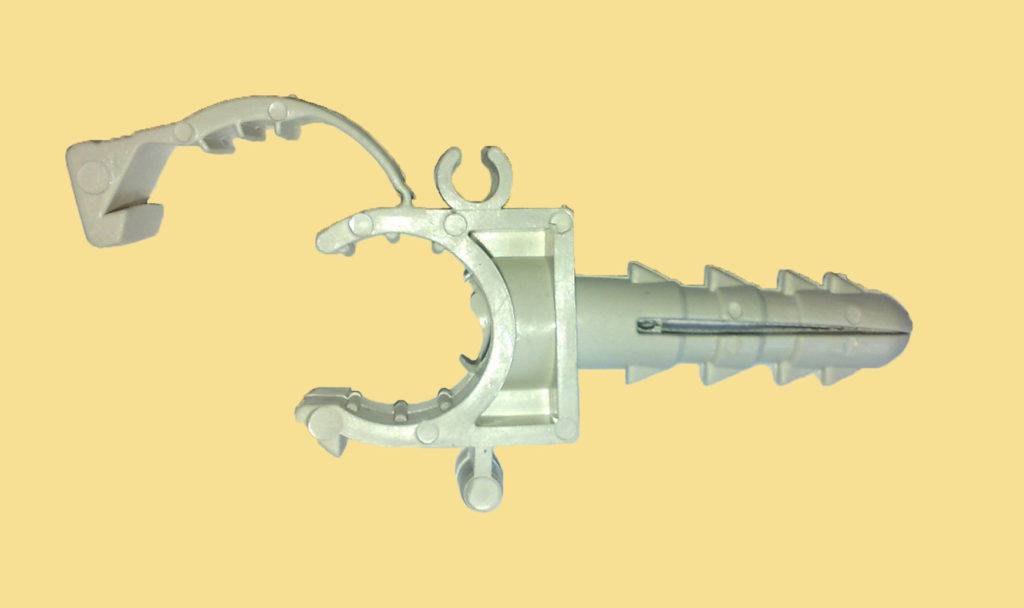

Очень удобны для монтажа хомуты из полимера, которые устанавливаются без сверления стен, с помощью дюбель гвоздей (на фото).

Что нужно предусмотреть при подборе тройников?


Выбирая фитинги для канализации, важно учесть следующие моменты

  • Размерность. Диаметр тройника должен соответствовать диаметру трубопровода, в противном случае установить изделие не удастся.
  • Тип. На рынке представлена продукция из стали, ПВХ и чугуна. Материал тройника не должен отличаться от материала трубопровода.
  • Состояние. К монтажу допускаются изделия без дефектов. Наличие последних снизит герметичность линии, увеличит риск образования засоров.

Специалисты рекомендуют использовать сертифицированные тройники. Изделия соответствуют международным стандартам, обладают значительным ресурсом.

Врезка в чугунную трубу

При подключении в чугунную трубу, нужно при себе иметь болгарку, на которой будет закреплен диск по металлу. Возможно, подобно умелым слесарям, воспользоваться молотком и зубилом. В этом случае на трубе из чугуна зубилом делаются насечки, а позже посредством молотка труба бережно по ним отбивается. Но без предварительной практики и опыта такое лучше самому не делать.

Не считая болгарки, пригодится напильник. Им комфортно срезать заусеницы. В случае если заусеницы покинуть, то на них будут оставаться фекальные смеси и жиры, протекающие по канализации.

Для врезки трубы нужно вырезать кусок стояка либо трубы, которая делает такую роль. На одну сторону отрезанной трубы надевают тройник, в большинстве случаев, на нижнюю сторону. На верхнюю часть стояка крепят компенсирующий патрубок. По окончании его сдвигают, вставляя узкой частью в тройник. Работы по отрезанию стояка необходимо делать, шепетильно все отмерив. В другом случае, отрезав больше чем необходимо, нужно будет наращивать трубу. Дабы вырезать всё максимально совершенно верно, необходимо разработать несложный замысел, на котором будет отмечено положение фитингов. Вырез в трубе должен быть равен по длине размеру компенсатора.

Вся работа выполняется поэтапно:

  1. Отмечаем, где будет вырезаться кусок стояка, и удаляем эту часть.
  2. По окончании зачищаются заусеницы – для этого нужен напильник. Такие заусеницы будут не только на чугуне, но и на пластиковой трубе.
  3. Трубу нужно промазать герметиком извне, на той части, где будет находиться компенсирующий патрубок. Промазывать герметиком необходимо прямо около разреза, не потом.
  4. После этого на трубу натягивают компенсирующий патрубок, причем он должен быть надет всецело, дабы возможно было сверху еще натянуть тройник.
  5. Вторая труба кроме этого промазывается герметиком и на нее крепят тройник.
  6. После этого герметик наносят на узкую сторону компенсирующего патрубка, по окончании чего он неспешно опускается по трубе, входя узкой частью в тройник – в раструб.
  7. В случае если ремонт не планируется проводить в ближайшие дни, либо же трубопровод канализации планирует дальше, на третий конец тройника, который будет продолжением трубы в дом, надевается заглушка.

Чугунную возможно и не резать. Как это сделать? Рассмотрим ниже.

Нужно иметь маленький кусок пластиковой трубы с отводом Принципиально важно обратить внимание на то, дабы эта труба была для того чтобы же диаметра, как и труба. От готового, подобранного отрезка с отводом, по длине отрезают полтрубы, дабы возможно было надежней закрыть врезку У вас обязана оказаться накладная муфта с отводом

В самом месте врезки вырезается отверстие под размер патрубка

Во фланце внутреннюю поверхность смазывают герметиком, который не высыхает. После этого данный же герметик наносится на пространство по контуру отверстия, но наряду с этим 1 см до трубы должен быть без герметика. Фланец криволинейной формы накладывается на трубу, по окончании чего обтягивается хомутами. направляться поджимать хомуты, причем делать это направляться , пока герметик не начнет выдавливаться из-под них. Герметик, который вылез из-под хомутов, нужно убрать, стёрши тряпкой. В случае если в трубе давление не высокое, вместо хомутов временно возможно будет применять изоленту

В самом месте врезки вырезается отверстие под размер патрубка. Во фланце внутреннюю поверхность смазывают герметиком, который не высыхает. После этого данный же герметик наносится на пространство по контуру отверстия, но наряду с этим 1 см до трубы должен быть без герметика. Фланец криволинейной формы накладывается на трубу, по окончании чего обтягивается хомутами. направляться поджимать хомуты, причем делать это направляться , пока герметик не начнет выдавливаться из-под них. Герметик, который вылез из-под хомутов, нужно убрать, стёрши тряпкой. В случае если в трубе давление не высокое, вместо хомутов временно возможно будет применять изоленту.

Особенности монтажа пластиковых канализационных труб

Пластик – один из самых дешевых материалов, используемых для изготовления расходных материалов для оборудования канализации. При прокладывании коммуникаций в частном доме или квартире цена может стать определяющим параметром в выборе труб.

Кроме дешевизны пластик обладает и другими достоинствами:

  • малый вес, что упрощает доставку труб и фитингов и монтаж трубопровода;
  • возможность выбора типа пластика и способа соединения, подходящих для конкретного случая;
  • гладкость стенок и химическая инертность полимеров, из-за чего на внутренней поверхности не образуется наростов и пропускная способность трубопровода не уменьшается в ходе эксплуатации ассенизационной сети;
  • совместимость с другими материалами – можно не только собрать канализацию полностью из пластика, но и заменить полимерами часть старого трубопровода, так как существуют специальные соединительные элементы для комбинирования пластика с трубами из металлических сплавов;

Однако есть у монтажа канализационного трубопровода из полимерных изделий свои особенности:

  • пластик боится ультрафиолета, поэтому канализацию из пластика необходимо прятать от прямого солнечного света;
  • несмотря на характерную для полимеров эластичность, большинство труб гнуть нельзя, для изменения направления необходимо пользоваться фитингами-отводами;
  • расходные материалы для канализации изготавливают из полимеров, имеющих разные пределы высокотемпературного воздействия: полипропилена (80º), полиэтилена (50º) и поливинилхлорида (40º), выбирать материал труб следует, опираясь на предельную температуру сточных вод;
  • для внутренней и внешней канализации изготавливают трубы с разными показателями прочности, которые для удобства окрашиваются в разные цвета: серые для внутридомового или квартирного трубопровода, оранжевые – для внешнего;
  • при прокладывании сильно заглубленного трубопровода в регионах с глубоким уровнем промерзания грунта (более 2 м) используют трубы с гофрированной внешней поверхностью;
  • внутри помещений тонкостенные гофрированные трубы используют для подключения бытовых и сантехнических приборов;
  • так как для работы ассенизационной сети необходим уклон 1-3%, позволяющий сточным водам двигаться самотеком, сборку канализации в квартире производят от стояка к приборам, в частном доме – от выводного патрубка к приборам, а на улице от выводного патрубка к месту сбора или сброса стоков;
  • элементы сети фиксируют к стенам с шагом крепления 8-10 диаметров трубы, чтобы не допустить провисания и деформации трубопровода;
  • даже целые узлы из полимерных изделий имеют небольшой вес, поэтому удобно собирать крупные звенья сети водоотведения и в собранном виде подключать их друг к другу.

Рекомендуем ознакомиться: Как самостоятельно устранить сильный засор в унитазе?

Независимо от материала труб сопряжение элементов трубного контура всегда выполняется таким образом, чтобы минимизировать количество препятствий на пути сточных вод.

Как выбрать подходящее изделие


Изделия с разным углом ответвления

Перед покупкой тройников из поливинилхлорида и других деталей, составляют предварительную схему их расположения и четко определяют размеры, чтобы не сделать ошибку в выборе

Обращают внимание на такие особенности:

  • Тройник пластиковый сантехнический подойдет только для труб из поливинилхлорида.
  • Сечение фитинга и диаметр трубы должны совпадать.
  • Следует заранее определиться с углом ответвления, учитывая при этом схему трубопровода.
  • Приспособление должно идти в комплекте с уплотнительным кольцом.
  • Если изделием некоторое время не будут пользоваться, следует воспользоваться специальной заглушкой.

Детали из поливинилхлорида подходят для установки не только внутренней, но и наружной канализации.

Детали для канализационных труб

Важно правильно провести монтаж канализационных труб, как правило, современные модели состоят из комплектующих деталей разного формата. Они могут быть выполнены из полипропилена, чугуна, поливинилхлорида, стали, керамики

Детали выполняются в разных вариантах, это могут быть муфты, используются также крестовины с углами 45 и 90 градусов и отводы с углами 45 и 90 градусов.

Фитинги разделяются на устройства для внешней и внутренней части системы. Также в канализационной системе присутствуют такие элементы:

  • сифоны с двумя коленами;
  • обратные клапаны;
  • отводы с резиновыми уплотнителями.

Все детали должны быть выполнены из прочных и износостойких материалов. Старайтесь правильно подбирать комплектующие.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
