Разновидности и особенности коллекторных групп для теплых полов

Виды и принцип работы

Коллекторные устройства различаются по материалу из которого они изготовлены — латунь, пластик или нержавеющая сталь. А также по виду клапана:

  1. С двухходовым — особенность конструкции состоит в непрерывном подогреве теплоносителя. Подача нагретой воды осуществляется постоянно, а запорная арматура регулирует её объём. В итоге, поверхность прогревается равномерно, при этом не возможен перегрев системы. Но такая модель не подходит для комнат, площадь которых больше 200 м2.
  2. С трёхходовым — универсальное оборудование, рекомендовано для помещений большого размера. По технологии допускается установка с сервоприводом (предлагаем узнать более подробно все о сервоприводах) и различной автоматикой. Клапан способен создавать оптимальное рабочее давление, производить регулировку температурного уровня и количества подаваемого теплоносителя.

Виды

Кроме того, коллекторы бывают 4 видов:

  1. Простой — трубка с запорной арматурой, имеющая внутреннею и наружную резьбу. Модель дешёвая, но отсутствует функция для настройки системы. Для установки такого коллектора на тёплых полах, требуются дополнительные элементы.
  2. Оснащённый выходами с вентиля для регулировки, и клапанами для подсоединения контуров — китайское устройство. Не редко конструкция протекает, но ремонт не сложен, достаточно поменять прокладку. Расстояние между подающей и обратной трубой не совпадает с евростандартами, поэтому требуются различные приспособления.
  3. С регулирующими кранами и евроконусами — дорогая модель. В ней нет шаровых кранов, но есть фитинги и настроечные вентиля, на них можно установить сервопривод, который будет осуществлять регулировку температуры в магистрали.
  4. С расходомерами — они расположены на подающей трубе коллектора, а на обратной размещены гнёзда для сервоприводов. Такой прибор предназначен для тёплых полов имеющих различную длину контуров, наличие расходомеров позволяет регулировать объём теплоносителя в каждом контуре.

 Любая модель оборудована отводами для спуска воды и воздуха.

Принцип работы

Общий принцип функционирования узла, вне зависимости от вида клапана (двух или трёхходовой), заключается в распределении потока воды по петлям греющего пола, которая циркулирует под воздействием насоса. Количество теплоносителя поступающее в каждую ветку регулируется механически или автоматически — сервоприводом.

Процесс работы выглядит так:

  1. Теплоноситель нагретый до 60 — 80 градусов подаётся от источника в гребёнку через термостатический клапан;
  2.  От распределителя поступает поток охлаждённой воды из обратки;
  3. Запорная арматура имеет головку, которая регулирует температуру жидкости;
  4. Смешанные два потока подаются в смесительный насос, затем происходит распределение воды по трубопроводам.

Обзор разных моделей коллекторов

Итак, ещё примеры коллекторов.

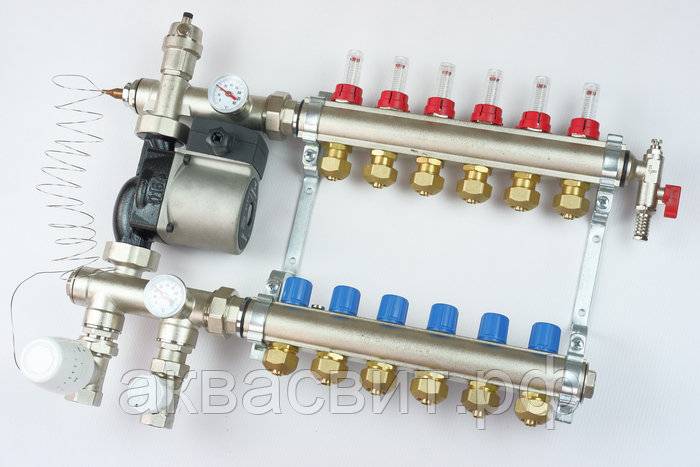

Коллектор со смесительным узлом:

Сами коллекторы здесь из нержавеющей стали. Входные патрубки на 1 дюйм; выходящие (для присоединения петель тёплого водяного пола) полудюймовые.

На обратном коллекторе встроены балансировочные клапаны, а на подающем коллекторе встроены микрометрические клапаны с сервоприводами.

Также имеется воздухоотводчик. Клапаны заполнения-слива. Термометры, по которым можно следить за разницей температур на входе и выходе и, соответственно, судить об эффективности тёплого водяного пола. Двухходовой балансировочный клапан. Ну и циркуляционный насос, думаю, ни с чем не спутаешь. Циркуляционный насос ставится только в смесительных узлах.

Ещё одна разновидность коллекторов:

Кроме того, что рассматривалось у предыдущего, у этого есть ещё термостат, который на фото почему-то отдельно (слева вверху белая «штуковина», внешне похожая на вентиль от крана или смесителя), но он присоединяется в соответствующее ему место.

Ещё коллектор:

И ещё:

А такой ставится в системе тёплого пола в квартире:

И опять:

На фото ниже коллектор производства Дании с резьбой 1 дюйм (25 мм), а выходы могут быть как полудюймовые, так и трёхчетвертные:

Качество таких коллекторов хорошее и ставить их стоит при большой протяженности системы, большому числу петель, чтобы снизить гидравлические сопротивления.

На самом деле, не зависимо от модели и от комплектации, все коллекторы работают по одному и тому же принципу, и коллекторы для водяного тёплого пола ничем не отличаются от коллекторов, используемых в радиаторных системах отопления.

Здесь стОит только добавить, что диаметры для присоединение трубы тёплого пола на коллекторах могут быть разными: 16, 18 и 20 мм. Но в частном строительстве не целесообразно использовать больше диаметр, чем 16 мм.

Управляющие элементы

Настройка коллектора теплого пола невозможна без специальных приборов. С их помощью устанавливается оптимальный режим нагрева системы, регулируются потоки воды в трубопроводах. Каждый из них выполняет определенную функцию.

  1. Датчик температуры воды

Устанавливаются на входных и выходных патрубках устройства. Эти приборы не влияют на работу системы, но указывают текущий показатель нагрева. Разница значений может быть полезна при подсчете эффективности работы. Также они служат индикатором нарушения режима нагрева.

  1. Центральный терморегулятор с сервомеханизмом и датчиком.

Он монтируется на приемный патрубок входного коллектора и подключается к обратной трубе с охлажденным теплоносителем. Датчик температуры помещается в корпусе гребенки. На корпусе терморегулятора есть поворотная ручка, с помощью которой устанавливается требуемый уровень температуры. От датчика в устройство поступают показания о степени нагрева воды. В зависимости от этого регулируются потоки холодного и горячего теплоносителя.

  1. Сервоприводы на патрубках входной гребенки

По принципу работы они полностью аналогичны терморегулятору, но с небольшими дополнениями. С их помощью регулируется объем потока воды для каждого контура водяного пола. В зависимости от модели это можно делать в ручном или автоматическом режимах. Для последнего применяются сервоприводы со встроенными датчиками температуры, которые могут подключаться к общему выносному терморегулятору.

  1. Расходометры

Необязательные для монтажа устройства, которые, впрочем, могут стать эффективными элементами для ручного управления работой водяного теплого пола. Они устанавливаются на патрубки обратного коллектора и представляют собой запорные механизмы со стеклянной колбой.

При повороте головки на корпусе шток в устройстве меняет свое положение. Это влияет на объем жидкости, проходящей через него. Для наглядности на поверхности расходометра нанесена шкала измерений, обозначающая скорость прохождения воды л/мин.

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

  1. Насос;
  2. Котёл;
  3. Коллектор;
  4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

  1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z1 – 1,7 вентиль термостата;

Z2 – 1,2 смеситель;

Z3 – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

  1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S — площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 — 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

  1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
  2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа

ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

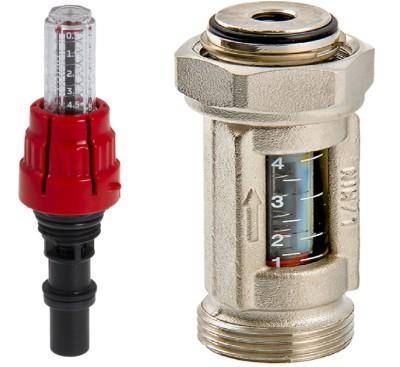

Расходомер

Важная часть любого коллекторного блока — расходомер. В чем же его главная функция? Дело в том, что при установке труб для полной системы петли в любом случае получаются разной длины — короткие и длинные. Ещё со школы на уроках физики утверждали — вода пойдет по пути наименьшего сопротивления, а значит, в большей мере будет течь по коротким петлям с маленьким гидравлическим сопротивлением, обходя длинные. Несбалансированные размеры петель вызовут неравномерный прогрев территории и, как следствие, некачественную работу системы тёплого пола. Именно для этих случаев нужен расходомер. Это устройство, созданное для того, чтобы искусственно повышать гидравлическое давление внутри коротких петель путем уменьшения прохода и увеличивая проход в длинных. Таким образом, регулируется баланс между разными видами петель и теплоноситель равномерно распределяется по всей территории, которую охватывают петли.

У многих производителей, выпускающих расходомеры, их внешний вид разнится, однако предназначение, функциональные способности и общие характеристики агрегата едины для всех. Главная задача каждого расходомера — балансировка в гидравлическом давлении.

В итоге, расходомер — практически необходимая часть коллектора, убирать которую крайне не рекомендуется. Лишь в некоторых случаях её можно не использовать — например, для радиаторной лучевой системы.

Коллекторная группа своими руками

Каждый контур в самодельном коллекторе должен перекрываться на случай ремонтных работ

Найти подходящее готовое изделие не всегда возможно. Иногда проще сэкономить и изготовить коллектор самостоятельно из популярного материала — полипропилена.

В расчетах изделия должно соблюдаться золотое правило — сумма выходящих потоков равна или немного меньше входящих. Несоблюдение этого принципа грозит неравномерным распределением теплоносителя.

  • учет особенностей отопления без лишних элементов коллектора;
  • экономия денег.

Пропиленовый коллектор включает в себя 2 части:

Первая часть забирает теплоноситель из магистрального трубопровода, распределяет тепло по потребителям

В этом элементе важно контуры сделать независимыми, перекрывающимися на случай профилактики. Для этого достаточно закрыть один из кранов.
Вторая часть регулирует давление в каждом отдельном контуре

За счет этого изменяется интенсивность циркуляции теплоносителя. От правильной настройки этой опции зависит эффективность работы потребителей тепла.

Правильный проект упростит создание эффективного коллектора для конкретных условий заказчика. Для верной сборки оценивается ряд параметров системы отопления:

  • количество отопительных контуров;
  • количество и характеристики конечного оборудования — температуры, давления, мощности;
  • вероятность размещения дополнительных элементов отопления;
  • количество дополнений — датчиков, насосов, кранов.

После этого рассматривают способы подключения контуров к коллектору:

  • подводку теплоносителя сверху или снизу от электрических или газовых котлов;
  • при наличии циркуляционного насоса подводка производится с торца коллектора;
  • бойлеры косвенного нагрева и котлы на твердом топливе врезаются только с торца;
  • подача отопительных контуров производится с верхней или нижней части.

Оптимальное расстояние между патрубками – 20 см для удобства обслуживания

Расстояние между патрубками коллектора составляет около 20 см. Меньшее — усложняет обслуживание. Большее — увеличивает габариты. Технологию сборки гребенки разбиваем на этапы:

  • заготовка материалов по материалам проектного задания;
  • подключение трубы согласно техническому заданию;
  • соединение труб с использованием правильных инструментов;
  • тщательная зачистка и герметизация соединений и швов;
  • проверка герметичности методом заглушения патрубков и подачей воды под давлением;
  • установка на штатное место после застывания герметика и краски.

Гребенка с легкостью создается своими руками

Важно серьезно отнестись к созданию проекта, соблюсти параметры труб и сборки. Собранный своими руками коллектор учтет индивидуальные параметры системы.

Как осуществить первичную настройку пола

Первичный запуск только что смонтированного подогрева пола начинается именно с регулировки, и необходимо правильно её осуществить

Это важно не только для самой системы, но и для эксплуатации напольного покрытия, которое не должно подвергаться перегреву

Водяные трубы могут монтироваться и на сухую стяжку, но чаще всего их укладывают в монолит по причине большей теплоотдачи такого пирога. Независимо от его конструктива, стартовый запуск системы осуществляется до того, как будет произведена финишная облицовка.

Первичный запуск производится до монтажа декоративного покрытия

При этом из стяжки выпаривается остаточная влага, что очень важно, когда строительство ведётся не в жаркое время года и холода вынуждают поторопиться. Температуру при этом можно задать только комнатную (порядка +20), повышая её всего на 1 градус за сутки

В данном режиме система должна работать минимум 2 недели. За это время бетон идеально просохнет, что только благоприятно воздействует на большинство финишных материалов, которые не любят влаги.

Таблица 2. Регулировка теплого пола

Фото, шагиПояснение

Шаг 1 – заполняем систему водой

Для первого пуска системы её сначала нужно заполнить водой, и стравить воздух. Для этого следует открыть те краны, которым положено при работе пола быть открытыми.
Это:
1. Расходомеры или вентили на коллекторе.
2. Трёхходовой клапан (если он с термоголовкой, то значение на ней должно быть максимально возможным).
3. Запорные краны на подаче и обратке.
4. Воздухоотводчики.

Шаг 2 – спуск воздуха из контуров

Вода начнёт заполнять трубопровод, свистящие звуки будут говорить о том, что она вытесняет воздух. Когда всё затихнет, все краны можно закрыть, кроме подачи на один контур. Делается это для того, чтобы напор насоса сконцентрировался только на ней и выдавил оставшийся воздух. Таким образом, придётся опрессовать каждую петлю, после чего перекрыть все краны.

Шаг 3 – настройка трёхходового клапана

При этом 3-х ходовой клапан должен быть закрыт – либо стоять на минимуме.

Шаг 4 – регулировка расходомеров

Теперь нужно распределить потоки воды по контурам, учитывая их длину. Как видите, на корпусе расходомера есть шкала, которая обозначает л/мин. Длину контура вы должны знать, производительность насоса тоже. Делите одно на другое, получаете л/час, потом делите на 60 минут, получаете л/мин. Занижаете полученный результат на 0,2 (на гидросопротивление), и выставляете на расходомере.

Шаг 5 – коллектор с настроечными колпачками

Если расходомеров нет, а коллекторы у вас с настроечными колпачками, открываете их по инструкции на нужное количество оборотов. В любом случае следует добиться одинакового прогрева всех контуров.

Шаг 6 – включаем насос

После настройки включаете циркуляционный насос на минимальную скорость, потом добавляете ещё один оборот (средний). Горячая вода начнёт постепенно вытеснять холодную, на что уйдёт порядка 3-х часов.

Если перед началом прогрева пола на расходомерах были выставлены максимальные значения, или они получились на каждом контуре разными, теперь самое время их подрегулировать, чтобы добиться равномерного нагревания. Когда в системе присутствует электронный термостат, о котором рассказывалось выше, задаёте ему нужную температуру – и он настроит её сам.

Шкаф для коллектора

Пункт смешивания и распределения теплоносителей не будет выглядеть эстетично, если его не спрятать в шкаф. Цена на него небольшая и проще его купить, чем мастерить своими руками при отсутствии необходимых  инструментов. Конструкции шкафов чаще применяются встроенными, но бывают и наружными.

Встроенный шкаф с коллектором

В них предусмотрены отверстия для крепления. Способы фиксации всегда подробно описаны в инструкции

При покупке на это следует обратить внимание

Также важно, где в шкафу расположены отверстия для трубопроводов, и как они соответствуют конструкции коллектора. Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта

Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы

Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы

Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта. Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы.

Коллекторы для радиаторов и теплого пола

Отличие коллектора для полов от радиаторного состоит в конструктивном исполнении, связанным с разницей рабочих температур и более низким гидравлическим сопротивлением элементов радиаторов. Конструкция блока для подключения теплых полов намного сложнее, она включает в себя большое количество регулировочной водопроводной арматуры и циркуляционный насос для многоконтурных систем.

Стандартный коллекторный блок для бытовых радиаторов имеет простое исполнение: он состоит из подающего и обратного коллекторов большого сечения, из которых выходят штуцеры для подключения труб, идущих к радиаторам. Никаких регулировочных, настроечных вентилей и прочих сложных приборов устройство обычно не имеет, поэтому его подключение и установка не вызывает трудностей у большинства домовладельцев. Радиаторы отопления подсоединяются к блоку через трубы, проходящие в полу, и подключаются снизу в одной точке, для размещения прямого трубопровода необязательно делать стяжку, его можно уложить в штробу, вырезанную или выбитую в плите.

Типовой коллекторный блок является технически сложным элементом с большим количеством регулировок и настроек, часто в систему монтируется циркулярный электронасос. При установке блока следует различать гребенки прямой и обратной подачи, для удобства они промаркированы соответственно красной и синей красками. Также в прямой линии чаще всего размещаются регулируемые расходомеры с прозрачным колпачком и нанесенными делениями, указывающими объем проходящий через них жидкости, он отмечается внутренней индикаторной головкой красного цвета.

Обычно максимальное значение пропускаемого потока не превышает 5 кубических метров в час (соответствует делению 5 на колпаке), минимальная отметка 0,5. Если индикаторные головки находятся в верхней части, то при прохождении водного потока через подающую гребенку индикатор опускается и показывает объем проходящей жидкости. Иногда головки расположены снизу, в этом случае поток движется в обратном направлении из контура отопления в гребенку и соответственно расходомеры установлены в планку обратной подачи.

В стандартном блоке предусмотрено место для расположения датчика терморегулятора, имеются выпускные клапаны для стравливания воздуха в подающей и обратной гребенке, установлены клапаны, на месте которых размещены посадочные места для сервоприводов, выполняющих автоматическое регулирование режимов работы.

Рис. 11 Гидрострелка – схема установки и подключения

Модификации распределительных гребенок

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.

Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.

На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:

  • расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
  • термодатчиками, призванными контролировать температуру каждого отопительного прибора;
  • воздуховыпускными клапанами автоматического типа для слива воды;
  • электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.

Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.

Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам

Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:

  1. Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
  2. Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
  3. Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».

Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.

Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.

Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.

Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший

Этап 6. Стяжка

После проведения опрессовки труб (при этом система должна оставаться под давлением), начинается заливка бетонной стяжки. Это может быть специальная строительная смесь для теплого пола, либо пескобетон. Толщина слоя стяжки должна составлять от 4 до 8 см. С помощью специально расставленных «маячков» проверьте ровность заливки. В случае необходимости – разгладьте поверхность. Процесс сушки бетонной стяжки достаточно долгий. Для полного ее высыхания необходимо 28 дней. В течение всего этого срока водный теплый пол не включается. А уже после высыхания систему включают и постепенно повышают температуру. Будьте осторожны – если вы не дадите стяжке полностью высушиться, могут пойти трещины.


Есть некоторые тонкости, которые также необходимо учесть. Если ваше будущее финишное покрытие – керамическая плитка, стяжка делается высотой 3-5, а трубы распределяются на расстоянии 10-15 см. В ином случае может возникнуть такое неприятное явление как «тепловая зебра» — то есть чередование холодных и теплых полос на полу. Этап 7. Финишная прямая Вам осталось только уложить на пол декоративное покрытие. Это может быть ламинат, паркет, керамическая плитка и линолеум.

Выбор расходомера для водяного теплого пола

При выборе устройства нужно учитывать площадь системы трубопровода

Также важно автоматизирован узел или нет. В первом случае балансировка будет необходима крайне редко, механизированные коллекторы требуют более пристального внимания.

Существует несколько способов, как регулировать температуру теплого водяного пола. Одним из лучших является монтаж терморегулятора.

Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:

Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.

Согласно отзывам покупателей, механический регулятор температуры для водяного теплого пола нередко становится причиной появления воздушных пробок в системе. Резкое изменение давления и температуры нагрева теплоносителя, приводит к завоздушиванию и потере работоспособности водяного контура.

Согласно инструкции по эксплуатации, допускается ручная регулировка для теплых полов. Практика показывает, что в основном механические регуляторы монтируют желающие сэкономить на комплектующих. Сравнительно небольшие затраты на приобретение электронного блока контроля температуры окупаются за счет снижения расходов на нагрев теплоносителя.

Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.

  1. Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.
  2. Термостатический регулятор – принцип работы во многом похож на тот, что имеет ручное управление, только сигнал на подачу теплоносителя выполняет специальный датчик. При достижении определенной температуры подается сигнал на включение циркуляционного насоса. Все действия происходят по заранее выставленной программе.Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.

Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:

Термомеханический регулятор лучше всего устанавливать для небольших помещений: ванных комнат или кухонь, с наличием 1-2 отапливаемых контуров.

Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:

Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.

Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.

Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.

При подключении системы водяного теплого пола большое внимание следует уделить коллекторной конструкции и ее комплектующим, от качества и наличия которых зависит долговечность и эффективность работы. Одним из таких элементов является расходомер водяного теплого пола

В чем заключаются его технические характеристики, как происходит регулировка, где можно купить, рассмотрим далее.

Важно! Установка ротаметра осуществляется вертикально с помощью ключа посредством вкручивания устройства наружной резьбой в технологическую линию коллектора и его фиксацией с помощью накидной гайки.

установка ротаметра в коллекторе

Внимание! Перед тем, как регулировать расходомеры теплого пола, необходимо осуществить пробный запуск системы водяного теплогопола, с целью обнаружения протечек, что может повлиять на изменения давления в системе и исказить показания данных устройством.

Рекомендации грамотного выбора

Основная сложность заключается не только в самом монтаже коллектора, но и в правильном выборе оборудования.

При выборе модели гребенки следует ориентироваться на такие параметры:

  1. Предельно допустимое давление для этой модели. Оно определяет тип материала, из которого может выполнен гидрораспределитель.
  2. Пропускная способность узла.
  3. Наличие вспомогательных устройств.
  4. Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
  5. Возможность дополнительного присоединения элементов.

Все эксплуатационные параметры указываются в паспорте к изделию.

Для обустройства поэтажных независимых обогревательных контуров, оснащенных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.

При выборе и установке поэтажных распределителей ориентируются на параметры «подсистемы», которую они призваны обслуживать.

Благодаря поэтажному размещению гребенок в случае надобности всегда можно отключать отопление как нескольких отдельных приборов, так и всего этажа

Это значительно упрощает обслуживание отопительной системы и ее ремонт.

Поскольку коллекторный блок – недешевое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строе при выборе модели стоит ориентироваться на продукцию проверенных производителей.

Смело можно доверять таким производителям, как «GREENoneTEC», «Rehau», «Soletrol», «Oventrop» и «Meibes». В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.

Вспомогательные элементы и арматура к коллекторному блоку также должна соответствовать ГОСТу и ТУ.

В качестве дополнительных устройств для подключения коллектора могут понадобиться: 1 – автоматический воздухоотводчик, 2 – переходник, 3 – уголок, 4 – кран, 5 –сгон, 6 – еще уголок, 7 – выводы труб

Каждый из дополнительных элементов конструкции выполняет свою функцию:

  • автоматический воздухоотводчик – монтируется, если блок и радиаторы расположены на одном этаже;
  • переходник – потребуется при монтаже воздухоотводчика, диаметр которого равен ½ дюйма, при условии что резьба коллектора составляет ¾ дюйма.
  • уголок – позволит подсоединить трубы и направить воздухоотводчик вверх.
  • кран – необходим для подключения к устройству идущей от котла трубы;
  • сгон, оборудованный накидкой гайкой – позволит в случае необходимости перекрыть подачу теплоносителя и, открутив накидную гайку, отсоединить устройство.

Если предполагается подключать от коллектора водяной теплый пол, дополнительно потребуется установить кран для подпитки.

Для фиксации коллектора к стене потребуются также хомуты, «посаженные» на пластиковые дюбеля. При монтаже конструкции допустимо также применять специальные кронштейны.

Такие конструкции удобны тем, что верхний коллектор в них выдвинут вперед, благодаря чему трубы узла не мешают подводу трубопровода к нижнему коллектору.

Подключение

Если вы решили обогреть дом с помощью водяного пола с коллекторной системой, то надо знать, как его подключить. Подключение не составит труда, если действовать согласно инструкции.

Итак, в случае установки некомбинированного варианта отопительной системы, нужно подобрать место, в котором будет находиться агрегат. Подготовьте место у стены, специальный шкаф или нишу. Нужно помнить, что место расположения должно обеспечивать легкость обслуживания оборудования. Проверьте наличие всех запчастей, затем можно приступать к подключению по простейшей схеме.

Установите агрегат так, чтобы подвод теплоносителя от котла осуществлялся снизу, а обратный охлаждённый поток шёл сверху. Есть и другой вариант, но этот более популярен.

Шаровые отсекатели нужно выставить снаружи относительно шкафа или места установки. Это делается для простоты отключения в случаях непредвиденного ремонта.

После кранов нужно подключить циркуляционный насос.

Далее нужно установить пропускной клапан с температурным ограничителем и затем подключить гребёнку, проложить трубы под поверхностью пола, по которым будет течь поток от теплоносителя.

Теперь необходимо соединить коллектор с отопительной системой. Это делается с помощью фитинговых деталей. Обычно они есть в комплекте.

Осталось только впустить в систему теплый поток и проверить герметичность.

Принцип действия

Работа узла происходит так: теплоноситель циркулирует по всем контурам напольного обогрева, побуждаемый насосом. Расход в каждом контуре регулируется клапаном вручную либо автоматически, от капиллярного или сервопривода. Когда температура в подающем или обратном трубопроводе (в зависимости от схемы) снижается меньше установленного значения, двух — или трехходовой клапан начинает подмешивать горячую воду из системы, а теплоноситель из обратки поступает в общую сеть. На рисунке показана схема работы коллектора с накладным датчиком температуры воды и двухходовым клапаном:

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
