Конденсационный газовый котел: что это значит, его устройство, плюсы и минусы

Принцип работы конденсационного газового теплогенератора

Прежде чем мы расскажем о нюансах конденсационной технологии, отметим, что энергоэффективный, а значит комфортный и экономичный загородный дом — сбалансированное строение. Это означает, что, помимо замкнутого теплоизоляционного контура, все элементы коттеджа, включая инженерную систему, должны быть оптимально подобраны друг к другу

Поэтому так важно выбрать котёл, который хорошо сочетается с низкотемпературной отопительной системой «теплый пол», а также позволит сократить расходы на покупку энергоносителя в долгосрочной перспективе

В России, в отличие от европейских стран, конденсационные газовые котлы менее распространены. Помимо экологичности и большего комфорта, данный вид оборудования позволяет уменьшить затраты на отопление, т.к. такие котлы работают на 15-20% экономичнее обычных.

Если посмотреть технические характеристики конденсационных газовых котлов, то можно обратить внимание на КПД оборудования — 108-110%. Это противоречит закону сохранения энергии

В то время как, указывая КПД обычного конвекционного котла, производители пишут, что оно составляет 92-95%. Возникают вопросы: откуда появляются эти цифры, и почему конденсационный газовый котёл работает эффективнее традиционного?

Дело в том, что такой результат получается благодаря методике теплотехнического расчёта, применяемой для обычных газовых котлов, не учитывающей один важный момент испарение/конденсацию. Как известно, при сгорании топлива, например, магистрального газа (метана CH₄), выделяется тепловая энергия, а также образуется углекислый газ (CO₂), вода (H₂O) в виде пара и ряд других химических элементов.

И водяной пар в конвекционном (обычном) теплогенераторе фактически «вылетает в трубу», унося с собой в атмосферу часть теплоты (выработанной энергии). Причём величина этой «потерянной» энергии может доходить до 11%.

Чтобы повысить эффективность работы котла, надо задействовать это тепло до того, как оно уйдёт, и передать его энергию через специальный теплообменник теплоносителю. Для этого нужно охладить дымовые газы до температуры т.н. «точки росы» (около 55 °C), при которой происходит конденсация паров воды с выделением полезной теплоты. Т.е. — задействовать энергию фазового перехода для максимального использования теплотворной способности топлива.

Возвращаемся к методике расчёта. Топливо имеет низшую и высшую теплотворную способность.

Высшая теплотворная способность топлива — это количество теплоты, выделившейся при его сгорании с учётом энергии водяного пара, содержащегося в дымовых газах.
Низшая теплотворная способность топлива — это количество выделившейся теплоты без учёта энергии, скрытой в водяном паре.

КПД котла выражается в количестве тепловой энергии, полученной при сгорании топлива и переданной теплоносителю. Причём, указывая КПД теплогенератора, производители могут по умолчанию рассчитать его по методике с применением низшей теплотворной способности топлива. Получается, что реальный коэффициент полезного действия конвекционного теплогенератора на самом деле составляет около 82-85%, а конденсационного (помним об 11% дополнительной теплоты сгорания, которые он может «забрать» из водяного пара) – 93 — 97%.

Максимальную эффективность конденсационные котлы обеспечивают, если температура обратной линии теплоносителя меньше 55 °C, а это низкотемпературные системы отопления «тёплый пол», «тёплые стены» или системы с увеличенным количеством секций радиаторов. В обычных высокотемпературных системах котёл будет работать в конденсационном режиме. Только в сильные морозы нам придётся поддерживать высокую температуру теплоносителя, в остальное время, при погодозависимом регулировании, температура теплоносителя будет ниже, и за счёт этого в год мы сэкономим 5-7%.

Максимально возможная (теоретическая) экономия энергии при использовании теплоты конденсации составляет:

при сгорании природного газа – 11%;
при сгорании сжиженного газа (пропан-бутан) – 9%;
при сгорании дизельного топлива (солярки) – 6%.

Плюсы и минусы

Преимущества конденсационных котлов являются такими:

Высокий КПД. Он достигает 108-109%.
Экономия топлива составляет 11%. Это, если сравнивать их с моделями обычных газовых котлов.
Наличие высокотехнологичной горелки. Благодаря ей достигается оптимальное соотношение газа и воздуха. А это делает возможность неполного сгорания газа практически нулевой.
С дымохода выходит очень малое количество вредных веществ. Они выплывают вместе с конденсированной водой.
Возможность подключения теплого пола.
Вода в отопительной системе может охлаждаться до любой температуры. Главное, чтобы она была холоднее 57 °С. Для сравнения стандартные газовые котлы при таком обратном теплоносителе быстро выходят из строя, ведь их теплообменники не имеют защиты от кислот, которые оседают на их стенках с конденсатом. При использовании конденсационного котла теплоноситель на входе и выходе отопительной системы может иметь температуру 70 °С и 50 °С соответственно.
Бесшумность работы.
Простота монтажа и подключения.

Что касается минусов разных моделей конденсационных котлов, то их практически нет. Главным из них является большая цена. Она превышает стоимость обычных газовых моделей в два раза. Также минусом можно назвать более дорогой, связанный с заменой и подключением нового теплообменника, ремонт.

Виды и принцип работы парового котла Строение, принцип работы и изготовление пиролизного котла Устройство и принцип работы камина Принцип работы инфракрасного обогревателя

Конденсационный газовый котел – принцип работы

Основным принципом работы любого оборудования конденсационного типа является способность пара в процессе охлаждения переходить в жидкое состояние.

Сам процесс перехода сопровождается высвобождением некоторого количества тепловой энергии, что позволяет значительно снизить расход топлива и повышает коэффициент полезного действия.

Принцип действия конденсационного оборудования представлен несколькими поочередными этапами:

прохождение продуктов сгорания через первый теплообменник, с охлаждением до температурных показателей выше точки росы и передачей тепловому носителю порядка 90% всей энергии;
подача продуктов сгорания внутрь конденсируемого теплообменника с последующим их охлаждением до температурных показателей в 50оС;
осуществление конденсации пара и передачи скрытой энергии на уровне 10% тепловому носителю;
поступление конденсата внутрь специального резервуара, и последующее его выведение посредством специальных труб нейтрализующих резервуаров.

Следует отметить, что для изготовления конденсируемого теплообменника обязательно должны применяться современные и высококачественные материалы, обладающие отличными противокоррозионными характеристиками.

Принцип работы конденсационных котлов

Чаще всего с этой целью используются алюминиево-кремниевые сплавы, а также надежная нержавеющая сталь, отличающиеся долговечностью и не подвергающиеся разрушению под действием агрессивных конденсатов.

В современном отопительном оборудовании, представленном газовыми котлами, показатели распределения включают в себя полезную энергию, лучистое тепло и потери, удаляемые с продуктами сгорания непосредственно в атмосферу, но КПД конденсационного котла выше традиционных приборов примерно на 15%.

Конденсационные процессы протекают внутри специальной камеры – теплообменника, который обладает значительной площадью, а вся отобранная тепловая энергия полностью возвращается непосредственно в отопительную систему.

Конденсационные газовые котлы купить в Минске — цены доступыне

Конденсационные котлы имеют более совершенную конструкцию, чем стандартные газовые котлы. При их использовании отопление становится более экономичным и комфортным. В стандартных котлах продукты сгорания топлива удаляются в атмосферу через дымоход вместе с частью неиспользованной тепловой энергии. Водяные пары с другими продуктами сгорания также удаляются с долей нерастраченной энергии. Именно эту тепловую энергию сберегает и передает системе отопления конденсационный котел.

Конденсационный газовый котел – экономичный и высокоэффективный отопительный агрегат, более совершенная альтернатива традиционным газовым котлам. Работа газовых конденсационных котлов построена на повторном использовании нагретого конденсата, образующегося в теплообменнике. При удалении через выхлопную трубу водяных паров с продуктами горения образующийся конденсат стекает обратно в котел. За счет этого доля тепловой энергии возвращается в систему, в результате ее КПД повышается.

Конденсационные газовые котлы: плюсы и минусы

Высокий КПД снижает потребление топливных ресурсов на 20-35%. Также принцип работы конденсационного газового котла обеспечивает более полное выгорание топлива. Это увеличивает интервалы межсервисного обслуживания, снижает эксплуатационные расходы. Другими преимуществами одноконтурных конденсационных котлов являются:

умеренные вибрация и шум при работе;
по сравнению с традиционными газовыми твердотопливными котлами – более компактные габаритные размеры;
возможность установки экономичных пластиковых труб в дымоходах.

Немного физики о работе конденсационных газовых котлов

В традиционном газовом котле производители стараются свести к минимуму конденсацию. В рассматриваемом варианте конденсация происходит в особом теплообменнике, где забирается тепло для системы отопления. Такой принцип работы смогли воплотить в жизнь относительно недавно с началом использования материалов и сплавов, устойчивых к коррозии.

Величина коэффициента полезного действия конденсационных котлов значительно превышает коэффициент полезного действия стандартных газовых. К достоинствам этих изделий следует отнести их высокую экономичность — на 15-20% выше, чем у стандартных котлов. В конденсационных котлах предусмотрены высококачественные горелки, с помощью которых регулируется подготовка топливно-воздушных смесей в пропорциях, оптимальных для определенного режима горения.

Поэтому вероятность неполного сгорания топлива минимальна. В итоге в отработанных газах уменьшается содержание вредных выбросов, их температура низкая (менее 40 °С).

Кпд конденсационных газовых котлов

Конденсационные котлы охлаждают отходящие газы настолько, что заключенная в них энергия посредством конденсации передается в греющий контур котла. Таким образом, получается КПД выше 100% (при расчете относительно низшей теплоты сгорания).Производители выпускают настенные и напольные конденсационные котлы. Настенные устройства обычно меньшей мощности, они используются в жилых помещениях. Мощные напольные конденсационные котлы приобретаются для промышленных предприятий и офисов большой площади.

В отличие от обычных котлов, в конденсационных устройствах теплообменник сделан из кислотоустойчивых материалов (нержавеющая сталь или силумин). Такая необходимость обусловлена тем, что появляющийся водный конденсат из-за своей высокой кислотности может провоцировать появление коррозии стали или чугуна, используемых при производстве неконденсационных котлов. Теплообменник может быть различной формы, например, в виде трубок с разными сечениями и дополнительными изогнутыми ребрами.

Это необходимо для повышения теплообмена за счет увеличения площади труб, что приводит к повышению эффективности функционирования котла. Также в любом конденсационном котле имеется вентилятор, расположенный впереди горелки. Он вытягивает газ из газопровода, смешивает его с атмосферным воздухом и направляет к горелке эту смесь.

Благодаря его работе, экономится электроэнергия, и уменьшается шум от протекающего теплоносителя в системе.

Газовые конденсационные настенные котлы обладают всего одним недостатком. Благодаря экономичности и высокой эффективности цена на них выше, чем на электрические котлы и отопительное оборудование других видов. В то же время высокая стоимость окупается уже в первые годы постоянной эксплуатации оборудования.

Изучайте наш каталог, звоните или делайте заказы на сайте прямо сейчас!

Принцип работы конденсационных котлов

Давайте рассмотрим принцип работы конденсационного газового котла и узнаем, за счет чего он получает дополнительную энергию. Мы уже говорили, что здесь используется принцип конденсации влаги из продуктов сгорания. Если взяться за дымоходную трубу, то мы обнаружим, что она теплая, а в некоторых случаях даже горячая (все зависит от эффективности оборудования). Именно эту тепловую энергию мы и можем отобрать в отопительную систему.

Работает конденсационный котел следующим образом:

Именно наличие второго теплообменника, в котором горячий пар конденсируется и отдает оставшуюся энергию, обуславливает такой высокий КПД всей системы.

Газовая горелка выделяет тепловую энергию, которая поглощается основным теплообменником;
Продукты сгорания поступают в конденсационный теплообменник большой площади;
Проходящий через конденсационный обменник холодный теплоноситель вызывает образование конденсата, забирая тепловую энергию из водяного пара;
После этого теплоноситель поступает в основной теплообменник.

Для некоторых может остаться непонятным то, откуда вообще берется водяной пар. Ничего странного здесь нет – он образуется в результате сгорания природного газа. Если мы внимательно посмотрим на химическую формулу протекающей здесь реакции, то мы увидим в ее результатах два основных компонента – это водяной пар и углекислый газ. Именно пар и содержит необходимую нам тепловую энергию.

Конденсационный котел отличается повышенным КПД. Это становится возможным за счет более полного отбора тепла из продуктов сгорания. Производители утверждают, что КПД составляет до 115%, но против законов физики не пойдешь – нельзя получить больше энергии, чем ее затрачено. И столь высокий КПД – это всего лишь маркетинговая уловка, нацеленная на увеличение продаж. В действительности же КПД достигает 98%.

Создавая конденсационный котел, разработчики сделали все возможное, чтобы оборудование получилось экономичным и энергоэффективным. Но эффективность напрямую зависит от температуры теплоносителя в обратной трубе. Чем она ниже, тем лучше, оптимальный показатель – от +30 до +40 градусов. Если же температура будет высокой, никакой конденсации не будет – тепло улетит в атмосферу, а КПД упадет. Поэтому теплоноситель сначала поступает в конденсационный, и лишь потом в основной теплообменник.

Иными словами, для того чтобы можно было экономить на газовом топливе за счет высокого КПД, необходимо создать отопительную систему со сравнительно низкой температурой теплоносителя – оптимальным соотношением станет +30 градусов на обратной трубе и +50 на подающей.

Источники

http://www.stroy-podskazka.ru/kotly/gazovye/kondensacionnye/
http://GidOtopleniya.ru/kotly-i-kotelnoe-oborudovanie/gazovye/gazovye-kondensacionnye-kotly-princip-raboty-5483
https://www.ivd.ru/stroitelstvo-i-remont/otoplenie/kakoj-gazovyj-kotyol-luchshe-konvekcionnyj-ili-kondensacionnyj-21768
http://kotel-otoplenija.ru/gazovye-kotly-kondensacionnye
http://ventilationpro.ru/sistemy-otopleniya/gazovoe-otoplenie/kondensacionnyjj-gazovyjj-kotel-princip-raboty-i-konstruktivnye-osobennosti.html
https://remont-system.ru/kotly/ustroystvo-i-princip-raboty-gazovyh-kondensacionnyh-kotlov

Виды конденсационных котлов

Конденсатные котлы классифицируются по следующим критериям:

по типу установки: напольные или настенные;
по количеству контуров: одно- или двухконтурные.

Конденсационные напольные котлы имеют не только большие габариты, а и могут оснащаться выносными насосами и прочим оборудованием, требующим для установки отдельного помещения. Они обычно бывать одноконтурными и предназначены для отопления больших площадей. Их преимуществами являются ремонтопригодность и простота конструкции.

Конденсационные настенные котлы от напольных отличаются компактностью размером и относительно малым весом. Все узлы и агрегаты расположены внутри корпуса, выносных элементов нет. Выпускаются в одно- и двухконтурном исполнении, просты в подключении, неприхотливы в эксплуатации.

Конденсационный котел одноконтурный напольный

Одноконтурные отопительные котлы для обогрева помещений могут применяться не только в отопительных системах, а и для горячего водоснабжения, при условии наличия бойлера. Отличаются простотой конструкции, низкой стоимостью, по сравнению с двухконтурным котлом, высоким КПД и мощностью нагрева, экономным расходом топлива.

Двухконтурный конденсационный газовый котёл выпускается с накопительным бойлером или с теплообменником проточного типа. Может использоваться для отопления или подогрева воды без необходимости приобретения отдельного бойлера. Компактный, легко устанавливается и обслуживается, монтаж выполняется напольным или настенным способом.

Принцип работы

Функционирование агрегата проходит в два этапа:

обратный поток теплоносителя поступает в конденсационную камеру. Она является теплообменником, в котором энергия от оседающего водяного пара из дымовых газов передается ОВ (отопительной воде). От этого температура теплоносителя немного повышается, что позволяет сделать режим нагрева газовой горелки более экономичным и мягким;
из конденсационной камеры ОВ поступает в первичный теплообменник и далее весь процесс происходит по обычной традиционной методике. Получая полноценный нагрев, жидкость поступает во вторичный теплообменник, отдавая часть энергии на подготовку ГВС. Затем она поступает в отопительный контур или систему теплого пола.

Для эффективной работы теплового контура радиаторного типа надо, чтобы температура обратки не была выше, чем степень нагрева теплообменника конденсационной камеры, иначе работа первой ступени станет невозможна.

ВАЖНО!
В условиях России обеспечить такие условия невозможно физически, поэтому остается только использовать конденсационные модели для питания контуров теплого пола. Подобное ограничение ставит под вопрос целесообразность использования этих агрегатов в неподходящих условиях, так как разница в стоимости уничтожает всю выгоду от экономии топлива.

Суть процесса

Идея заключается в следующих постулатах:

газ – неоднородный источник тепла, в своём составе он имеет и водяной пар;
оказывается, при сжигании газа мы выбрасываем наружу не только продукты сгорания, но и этот самый пар;
и возникает идея – а почему бы этот пар не конденсировать и получающуюся горячую воду тоже не использовать для нагрева теплоносителя в системе отопления.

Так и было сделано – на свет появились новейшие газовые отопительные котлы конденсационного типа. Котлы, так широко завоёвывающие популярность, что по статистике более 30% всех газовых котлов в Германии именно компенсационные.

Конденсационные газовые котлы отопления имеют очень много всевозможных модификаций, а, учитывая их популярность, модификации часто связаны и с дизайном корпусов таких котлов

Родившись в пору, когда на создаваемые в мире изделия стали предъявляться повышенные требования с точки зрения дизайна, конденсационные котлы разрабатываются с упором и на эту характеристику – все они страшно привлекательно выглядят.

Ну, а то, что скрывается внутри, благодаря такой «двойной очистке» газа и позволяет достичь реального расчётного КПД от 105 до 110%. Другими словами, конденсационные котлы, по сути процесса работы, являются двухконтурными.

Преимущества конденсационных котлов

Среди преимуществ бытовых газовых котлов отопления следующие:

у них максимальный КПД из всех возможных устройств аналогичного назначения – а, значит, вы имеете возможность уменьшить потребление газа при тех же калориях выработанной энергии; по статистике, потребление газа у конденсационных котлов на 15-20% меньше, чем у обычных;

гораздо больший диапазон регулировки температуры теплоносителя – такая регулировка возможна на всех котлах, но работающие с газом и «попутным» паром, имеют максимальный диапазон от 30 до 85 градусов (кстати, такой максимум, как правило, нет необходимости подавать в систему, обычная температура теплоносителя в отопительных системах не превышает и 40 градусов);

меньший выход вредных веществ в атмосферу – газовая смесь сгорает в гораздо большем объёме;

инновационная технология подстегивает и конструкторов, и технологов – все конденсационные котлы изготавливаются по самых передовым технологиям, что обеспечивает им гораздо больший срок службы при тех же нагрузках.

Не составляет труда подобрать конденсационный котёл, который прекрасно впишется в любой дизайн помещения

Из недостатков

Но надо отдавать себе отчёт, что такие котлы имеют и некоторые недостатки, больше житейского плана:

самое главное – они стоят минимум в два раза дороже обычных газовых котлов; и это на сегодняшний день – главный тормоз их массового использования;

во-вторых, такие агрегаты очень привередливы к материалу, из которого сделан дымоход – необходимо использовать только высококачественный пластик и керамику;

в-третьих, требует специального расчёта системы отопления под более низкие внутренние температуры (не выше 70 градусов) – это требование уже выдвигает необходимость конденсирования пара внутри;

в-четвёртых, требуется специальный водовод для вывода наружу, как правило, в канализацию, скопившейся внутри воды (обычно, не более 30 литров в день при постоянной работе котла); тут необходимо отметить, что в той же Германии существуют ограничения на вывод подобной воды в общую канализационную систему;

в-пятых, требует наличия опытного персонала для их установки и сопровождения.

Когда инновация содержания вдруг поддерживается и инновацией формы, то получается вот такая оригинальная конструкция, тоже вполне работоспособная, а главное, всё с тем же КПД под 110%

Несмотря на то, что эти котлы изначально разрабатывать как двухконтурные, существуют и одноконтурные модели. Но самое главное, разработано несколько модификаций конденсационных котлов в зависимости от места их установки.

Конденсационные агрегаты прекрасно вписываются в любую систему отопления, они «дружат» и со всем существующим контролирующим оборудованием и с бойлерами

Существует модификации:

напольные – самые мощные и распространённые; мощность подобных котлов может составлять 100-120 кВатт;
настенные газовые котлы отопления – очень изящно выглядящие аппараты с мощностью в 30-40 кВатт, чего часто с лихвой и хватает.

Чаще применяется более мощные напольные конденсационные котлы, обеспечивающие большие возможности контроля своей работы

Конденсационные котлы отопления типы и производители

Отопительные приборы с использованием конденсации могу быть напольного или настенного исполнения. Настенные имеют, как правило, небольшие мощности (до 100 кВт, редко до 120 кВт) и небольшие размеры. Некоторые модели оборудования используются исключительно на отопление, некоторые готовят также горячую воду для бытовых нужд (ГВС). Причем горячая вода может готовиться в некоторой емкости (бойлерного типа) или разогреваться в змеевике (проточного).

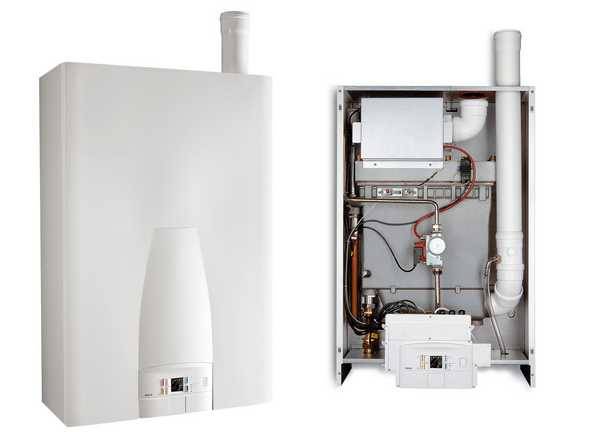

Настенный конденсационный котел имеет небольшие размеры

Фирма Vaillant (Вайлант) производит конденсационные котлы как настенном исполнении, так и в напольном варианте. Есть модели с проточным нагревом воды для ГВС в пластинчатом теплообменнике, а есть емкостного типа. Оборудование может изменять мощность работы в широком диапазоне минимально — 20-28% от номинальной. Имеется встроенный автоматический воздухоотводчик, есть возможность переоборудования под сжиженный газ, простая установка параметров при первом пуске. Напольные агрегаты могут использоваться в каскадной связке для отопления и обеспечения горячей водой многоэтажных домов. Имеется контроль безопасности всех основных параметров (контроль пламени, температуры теплоносителя, дымоотведения)

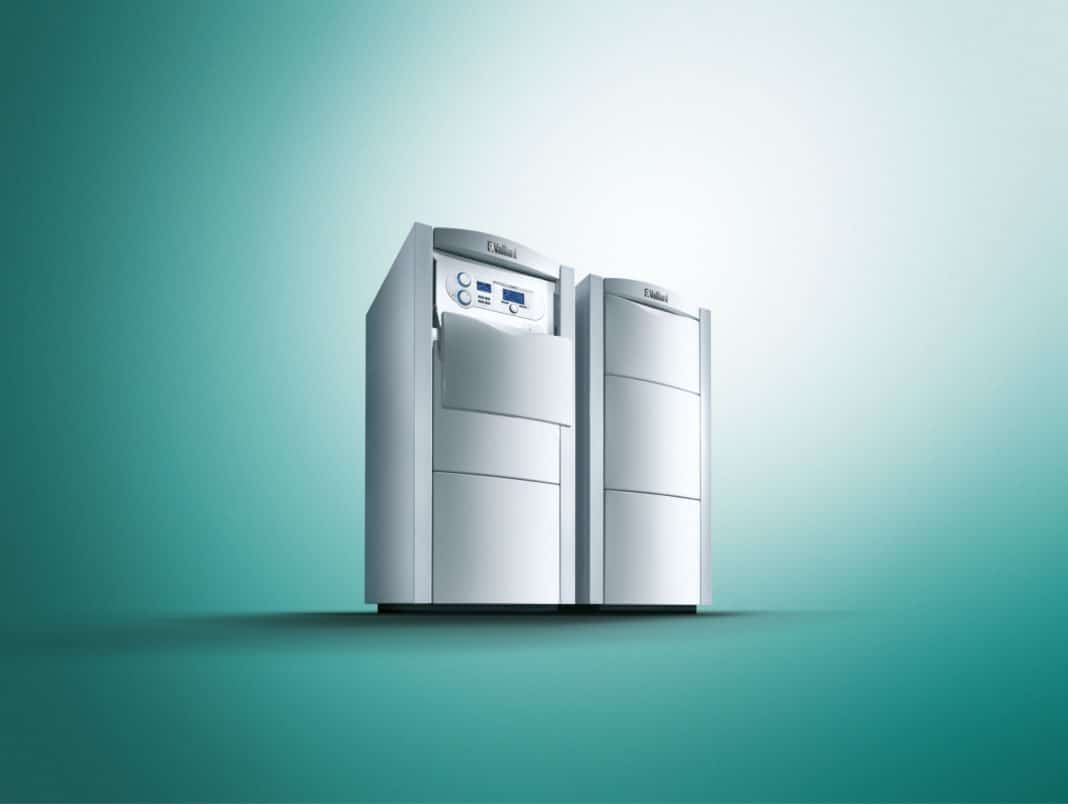

Конденсационные котлы Vaillant настенные и напольные
