Что такое вентили для системы отопления и в чем их отличия: игольчатый, регулировочный, для радиатора

Удаление засоров и покраска

Зачастую водопроводный вентиль требует покраски, что является великолепным поводом проверить его и очистить. Нужно полностью убрать старую покраску, осмотреть поверхность механизма, сделать грунтовку металла олифой.

Нужно не забывать, что полное снятие вентиля повлечет за собой непременное отключение водозабора на стояке, потому если есть возможность сделать ремонт без выключения, пренебрегать этим не нужно.

Зачастую необходимо удалить засоры, которые мешают напору воды проходить с достаточным давлением. Серьезные засоры нуждаются полном снятии вентиля, но небольшие можно удалить очень просто даже без использования специальных инструментов.

Выполнить это можно так: необходимо включить все краны в доме, в том числе кран на сливном бачке. Затем пару раз открыть-закрыть водопроводный вентиль. Давление значительно поднимется, мелкий засор просто смоет напором воды самостоятельно.

Непосредственно прокладка очень похожа на материал для крана, но она более прочная и плотная, потому как находится под высокими нагрузками.

Советуем под прокладку устанавливать фибру, паронит или теплостойкую резину, потому что от повышенных температур (для трубопровода с горячей водой) значительно ухудшаются непосредственно свойства резиновой прокладки.

Замена может быть необходима и для штока, и для шпинделя, также помните смазать ручку для отключения напора воды, убедитесь в герметичности крепежа вентиля.

Запорные устройства

Краны, используемые для установки в систему обогрева помещения, следует условно разделить на две группы – запорные и регулирующие. Деление это во многом условно, поскольку и запорная арматура позволяет регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается довольно низкой, однако отсечь батарею от источника воды можно.

Схема шаровой конструкции

Самой простой и часто используемой разновидностью кранов являются шаровые:

Шаровой кран предназначен для отключения радиатора. Его конструкция позволяет устанавливать устройство либо в открытое, либо в закрытое положение, так что регулировка осуществляется довольно по принципу «есть тепло – нет тепла».

Шаровые краны для радиаторов отопления обеспечивают двухпозиционную регулировку

Обратите внимание!В принципе, можно зафиксировать вентиль и в промежуточном положении, но тогда скорость его износа возрастет многократно за счет трения взвешенных в воде частиц о запорный элемент.Так что лучше этого не делать без крайней необходимости

  • Блокировка потока теплоносителя осуществляется за счет движения металлического шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в действие приходит шток, который проворачивает сферу внутри корпуса, совмещая отверстие в ней с просветом трубы.
  • Как правило, детали кранов производятся из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, которые при необходимости можно заменить своими руками.
  • Присоединение к радиатору осуществляется либо с помощью обычной гайки, либо с помощью «американки».

Шаровая конструкция с американкой

В отличие от шаровых кранов, конусные вентили дают возможность регулировать поток теплоносителя более плавно. Это обеспечивается особенностями их конструкции:

Устройство в разрезе

  • Запорным элементом выступает конусный шток, на поверхность которого наносится резьба.
  • Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в вертикальной плоскости.
  • В крайнем нижнем положении просвет трубы полностью перекрывается. Герметичность перекрытия обеспечивается эластичными прокладками, которые надеваются на кольцевые канавки штока.
  • Поднимая запорную часть, мы приоткрываем просвет, и теплоноситель начинает поступать в радиатор.

Обратите внимание!Регулировать микроклимат в помещении можно лишь приблизительно, уменьшая или увеличивая количество горячей воды в каждой батарее

Модель в полипропиленовом корпусе

На практике чаще всего используются бронзовые или латунные конусные краны для радиаторов отопления: полипропиленом комплектуются только системы, часть труб в которых тоже сделана из пластика. Это объясняется сравнительно небольшой прочностью и износостойкостью полимеров по сравнению с сантехническими сплавами.

С другой стороны, полипропиленовые краны для радиаторов отопления стоят несколько дешевле, потому в условиях дефицита бюджета их вполне можно использовать.

Кран Маевского

При заливке теплоносителя в систему отопления внутрь вместе с водой или антифризом попадает и воздух.

Для его удаления используются специальные устройства – так называемые краны Маевского:

Устройство для выпуска воздуха

  • Конструкция такого изделия достаточно проста: его основу составляет запорный шток, установленный в корпусе с резьбой под радиаторную пробку.
  • Шток приводится в движение либо отверткой, либо специальным ключом, открывая просвет трубы в седловине.

Обратите внимание!Если есть возможность, покупайте вентили под отвертку, поскольку ключ вы будете регулярно терять, что и неудивительно – пользоваться им придется один-два раза в год. Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх

В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх

Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх.

Фото установленного клапана

Особенности настройки электронной термоголовки Danfoss

регулировка клапана и терморегулятора тепловой батареи

Watch this video on YouTube

По умолчанию в термостате задана программа энергосбережения P 1. Можно выбрать программу, наиболее соответствующую образу жизни семьи:

  1. Р 0 – постоянная температура 21 С круглые сутки.
  1. Р 1 – энергосбережение, при котором каждую ночь с 22-30 до 6 утра поддерживается температура 17 С.
  1. Р 2 – расширенная энергосберегающая программа, которая температуру до 17 С каждую ночь с 22-30 до 6 утра и в будние дни с 8 утра до 16 часов дня.
  1. В программе энергосбережения можно создавать собственные настройки. Для этого нужно нажать среднюю кнопку меню программ и выбрать нужную. Используя клавиши со стрелками, можно настроить периоды энергосбережения на выходные, рабочие дни, на все дни недели или на один день.
  1. После выбора настроек их подтверждают нажатием нижней клавиши.

Элеваторный узел

Стандартная схема любого отопительного контура представляет собой трубы с прямым током горячей воды (подача) и обратным током воды остывшей (обратка). Работать такая система будет лишь в разрешенном диапазоне температур. Если вода в системе нагрета выше значения в 95С, то такая вода в радиатор подаваться не может.

Для того чтобы охладить теплоноситель в системе отопления до допустимых значений и используется элеваторный узел. Он представляет собой емкость, в которой смешивается вода с подачи и вода с обратки, сопло, диффузор и обвязка, которая включает в себя измерители температуры и давления. Наиболее эффективная работа элеваторного узла наблюдается при:

  • точном расчете каждого его параметра;
  • между подачей и обраткой должен существовать перепад давления до 25 Бар.

К сожалению, элеваторный узел не может гарантировать, что в подающей магистрали вода будет какой-либо определенной температуры. Все зависит от того, насколько верно подобрано сечение сопла. В последнее время производители предлагают элеваторные котлы, в которых раствор сопла можно изменить в ту или иную сторону. Таким образом, регулируется процесс смешения воды в элеваторном узле и оптимизируется температура воды в подающей магистрали.

Преимущества нашей продукции:

  • Улучшенная конструкция игольчатого клапана (накатанная резьба штока с твердым покрытием, зеркальная полировка, уплотнение шевронного типа и т. п.) продлевает срок службы изделия.
  • Каждый клапан прошел гидростатические испытания на заводе-изготовителе в соответствие с MSS-SP-99. Эта процедура включает в себя гидростатические испытания корпуса клапана и проверку на протечку через уплотнение штока. Гидростатическое испытание выполняется с помощью чистой воды или других жидкостей с аналогичной или более низкой вязкостью под давлением в 1,5 раза выше максимального рабочего давления, а испытание на герметичность седла – под давлением в 1,1 раза выше максимального рабочего давления. Каждый клапан также проходит испытание на герметичность седла и уплотнений штока с помощью азота под давлением 6,9 МПа (1000 psi). По запросу проводятся дополнительные испытания, в частности виброиспытание, температурное испытание, испытание на герметичность с помощью гелия.
  • Ускоренная в сравнении с поставщиками-конкурентами схема обработки заказа и отгрузки скомплектованной партии позволяет осуществлять оперативные поставки в любую точку Москвы, Подмосковья, а также по всей России.
  • Особенности производства и агрессивная ценовая политика делает цены на игольчатые клапаны и другие элементы запорной арматуры выгодными в сравнении с аналогами конкурентов.

Типы термостатических элементов

Различают механические, электронные и полуэлектронные термоклапаны для радиаторов отопления.

Рекомендуем ознакомиться: Как выбрать игольчатый кран для трубопровода?

По месту расположения датчика тепла различают модели:

  • со встроенным терморегулятором;
  • с отдельно расположенным терморегулятором (дистанционным).

Классификация по назначению

В зависимости от вида системы отопления клапаны бывают:

Для одноконтурной системы отопленияКлапан имеет более объемный корпусный цилиндр и серый регулятор. На корпусе такого регулятора есть маркировка «G». Используется в одноконтурных системах индивидуального отопления.
Для двухконтурных систем отопления.Используется для регулирования климата в помещениях с центральной подачей, где давление в системе значительное. Маркированы такие устройства буквами «N» или «D».

Для корректной работы термоклапана в многоквартирном доме, на однотрубной системе отопления, перед клапаном обязательно должна быть установлена перемычка, соединяющая ввод и вывод – байпас.

Если такой перемычки не будет, то ваш терморегулятор будет работать на весь стояк, что вряд ли понравится соседям.

По материалу изготовления и конфигурации

Клапаны изготавливаются из различных материалов:

  • из нержавеющей стали – дорогие, но самые долговечные модели;
  • бронзы, покрытой никелем и хромом;
  • никелированной латуни.

По конфигурации термоклапаны бывают прямые, угловые вертикальные, угловые горизонтальные.

Различаются устройства и максимальной амплитудой регулируемых градусов. Чем больше возможностей, тем дороже цена изделия.

Элеваторный узел

Стандартная схема любого отопительного контура представляет собой трубы с прямым током горячей воды (подача) и обратным током воды остывшей (обратка). Работать такая система будет лишь в разрешенном диапазоне температур. Если вода в системе нагрета выше значения в 95С, то такая вода в радиатор подаваться не может.

Для того чтобы охладить теплоноситель в системе отопления до допустимых значений и используется элеваторный узел. Он представляет собой емкость, в которой смешивается вода с подачи и вода с обратки, сопло, диффузор и обвязка, которая включает в себя измерители температуры и давления. Наиболее эффективная работа элеваторного узла наблюдается при:

  • точном расчете каждого его параметра;
  • между подачей и обраткой должен существовать перепад давления до 25 Бар.

К сожалению, элеваторный узел не может гарантировать, что в подающей магистрали вода будет какой-либо определенной температуры. Все зависит от того, насколько верно подобрано сечение сопла. В последнее время производители предлагают элеваторные котлы, в которых раствор сопла можно изменить в ту или иную сторону. Таким образом, регулируется процесс смешения воды в элеваторном узле и оптимизируется температура воды в подающей магистрали.

Необходимость обустройства отопления

Потребность обогревать собственный дом существовала всегда, но способы для достижения данной цели были самыми разными. Не одну сотню лет в России использовались классические русские печи, а чуть позже появились камины. На смену традиционным отопительным конструкциям пришли современные приборы и системы теплоснабжения, которые по качеству и эффективности превосходят своих предшественников.В настоящее время система отопления представляет собой конструкцию, которая, как правило, состоит из следующих основных элементов:

  • нагревательный котел;
  • трубопровод;
  • отопительные приборы.

Внутри отопительной системы находится теплоноситель. В большинстве случаев для обогрева частных домовладений используют воду, поскольку в случае утечки она с экологической точки зрения не представляет опасности для людей и окружающей среды. Из всех видов жидких теплоносителей именно вода лучше всего накапливает тепло и, остывая, отдает его.

Кроме этого, она хорошо течет и практически мгновенно передвигается внутри элементов системы. Вода всегда имеется в водопроводных трубах и ее в любой момент можно добавить в отопительную конструкцию.

Термостат

Около 30 лет назад появились современные приборы для контроля за температурой воды в системе, которые получили название «термостат». Внешне этот терморегулирующий прибор похож на вентиль, который доработали и установили на него табло с показателями температуры.

Термостат нужно устанавливать между батареей и подачей. Прибор должен быть выставлен горизонтально, чтобы ограничить влияние посторонних источников тепла. Конструкция терморегулирующего прибора позволяет смешивать горячую воду с подачи с охлажденной водой в обратке. Таким образом, достигается оптимальная температура, и экономятся ресурсы для отопления.

Вентили

Ручным вентилем или ручным запорным клапаном для радиаторов называют приспособление с двойным изменением направления потока теплоносителя внутри конструкции. Роль запорного элемента в подобных вентилях выполняет шток, оснащенный эластичной прокладкой. Для изменения положения стержня имеется червячный механизм и ручка. Перекрывание подачи теплоносителя достигается плотным прижатием прокладки к седлу. При плавном вращении рукоятки происходит постепенное открывание прохода.

К сильным сторонам этого приспособления относят возможность не только полностью перекрывать поток воды, но и управлять интенсивностью напора. С другой стороны, срок службы резиновой прокладки ограничен, что приводит потере герметичности при перекрывании. Чтобы решить эту проблему, приходится время от времени менять прокладки (сделать это самостоятельно совсем несложно). Заметно увеличивает промежутки между плановыми ремонтами установка кран-буксы из керамики. Она работает на порядок дольше, чем простоя конструкция со штоком.

Все радиаторные вентили делятся на две большие группы:

  1. Прямые запорные клапаны для радиатора. Вентили этого типа чаще всего используются при боковом подключении, где трубы подходят к батарее напротив входа и выхода.
  2. Угловые запорные клапаны для радиатора. Применяются при нижней подводке труб.

Выбор вентиля

При выборе вентиля рекомендуется определить:

  • вид устройства;
  • материал изготовления вентиля;
  • способ монтажа;
  • технические характеристики.

Виды вентилей

На системы отопления устанавливают:

  • шаровые вентили. Устройство служит для полного перекрытия теплоносителя в системе;
  • игольчатые вентили. Устройства могут использоваться как для полного, так и для частичного перекрытия воды в системе.

В корпусе шарового вентиля расположен металлический шар, который имеет отверстие. Если отверстие запорного шара располагается перпендикулярно прохождению теплоносителя, то вентиль находится в закрытом положении. Если отверстие шара располагается по ходу движения теплоносителя, то вентиль открыт. Для герметизации свободного пространства в вентиле предусмотрена специальная прокладка.

Устройство шарового вентиля

Шаровой вентиль может быть:

  • прямым. Установка такого устройства производится на ровный участок трубопровода;
  • угловым. Монтаж углового вентиля производится на сгиб труб.

Вентиль для монтажа на сгибе трубопровода

Преимуществами шарового вентиля являются:

  • высокая герметичность устройства;
  • небольшая стоимость.

Основным недостатком шарового вентиля является невозможность регулировки потока жидкости в системе. Устройство может служить исключительно в качестве запорной арматуры.

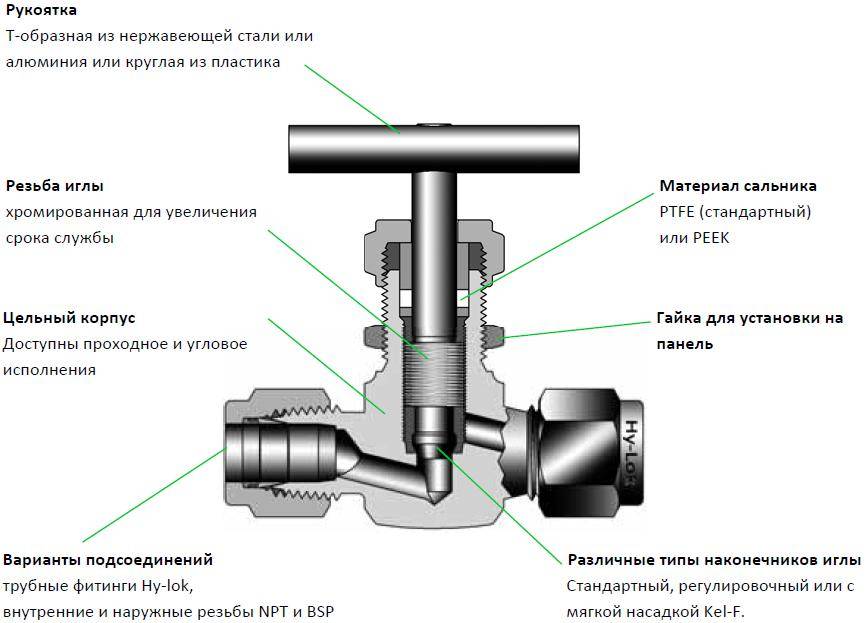

Игольчатый вентиль относится в запорно-регулировочной арматуре. Элементом, ограничивающим поток жидкости в системе, является специальный конусный наконечник, который движется по резьбе.

Регулирующая арматура для отопления

Выбор вида вентиля зависит от назначения устройства.

Любой регулировочный вентиль оснащается:

  • ручным управлением. Для регулировки тепла в помещении требуется каждый раз самостоятельно устанавливать желаемое положение;
  • автоматическим термостатом. При монтаже автоматики постоянная настройка системы не требуется. Достаточно установить желаемую температуру один раз.

Регулировочный вентиль с автоматической системой управления

Материалы, из которых изготавливают устройства

Краны-вентили могут изготавливаться:

  • из бронзы;
  • из стали;
  • из латуни;
  • из силумина;
  • из полимеров.

Самыми надежными и долговечными считаются устройства, изготовленные из бронзы или стали. Однако стоимость таких вентилей достаточно высока.

Наиболее надежный вентиль для отопления

Чаще всего на бытовые трубопроводы монтируются латунные вентили, которые отличаются и отличными характеристиками, и высокой надежностью, и небольшой стоимостью.

Вентили из силумина являются аналогами латуни. Основной недостаток этого материала – недолговечность, так как силумин является слишком мягким материалом.

Полимерные изделия преимущественно устанавливаются на аналогичные трубы. Вентили долговечны и надежны, однако могут устанавливаться исключительно на аналогичные трубопроводы.

Вентиль для полимерного трубопровода

Виды вентилей в зависимости от способа монтажа

Вентиль для системы отопления может устанавливаться:

  • муфтовым способом с использованием резьбовых соединений;
  • фланцевым способом;
  • методом сварки.

Наиболее приемлемым для бытовых трубопроводов является муфтовый метод соединения вентиля с трубами. Такой способ является разъемным и позволяет заменять устройства в случае необходимости несколько раз.

Вентиль, фиксируемый при помощи резьбы

Установка при помощи фланцев производится преимущественно на промышленные трубопроводы, так как для монтажа устройства требуются специальные навыки, а сам вентиль больших размеров.

Устройство для промышленного трубопровода

Метод сварки в последнее время практически не применяется, так как вызывает проблемы монтажа. Однако сварной шов до сих пор считается наиболее герметичным.

Вентиль, устанавливаемый методом сварки

В бытовых трубопроводах специалисты рекомендуют устанавливать муфтовые вентили

При выборе устройства необходимо обратить внимание на размер имеющейся резьбы

Важно, чтобы она полностью соответствовала резьбе на трубах

Технические параметры вентиля

Какой вентиль отопления выбрать, опираясь на технические параметры системы? Стандартными параметрами домашней системы отопления являются:

  • температура – не более 200ºС;
  • давление – до 40 бар.

Кроме этого вентиль должен быть:

  • устойчивым к механическому воздействию;
  • не подвергаться коррозии;
  • полностью соответствовать по диаметру установленному трубопроводу.

Как подобрать вентиль для техники правильно?

Выбор фитинга перекрытия зависит в первую очередь от того, в какой системе он будет использоваться. Так для водоснабжения или отопительных коммуникаций лучшим из вариантов будет радиаторный запорно-регулирующий вентиль.

Он легко поддается ремонту и замене, что очень важно для данных систем (ввиду регулярной и зачастую неправильной эксплуатации, поломки здесь случаются в среднем раз в квартал). На устройства полотенцесушителей достаточно установить термостатический угловой фитинг марки “Hansgrohe”. Он прост в обращении, регулирует температуру в приемлемом для сушки диапазоне, экономит расход средств для обогрева (электричества, газа)

Он прост в обращении, регулирует температуру в приемлемом для сушки диапазоне, экономит расход средств для обогрева (электричества, газа)

На устройства полотенцесушителей достаточно установить термостатический угловой фитинг марки “Hansgrohe”. Он прост в обращении, регулирует температуру в приемлемом для сушки диапазоне, экономит расход средств для обогрева (электричества, газа).

Выпускаются изделия также из пропилена марки PP-R80. Такой запорный элемент – термостатический, но при условии правильной эксплуатации по долговечности не уступает латунному.

Конструкция полипропиленовых фитингов может включать в себя латунные элементы, которые устанавливаются со стороны радиатора и позволяют увеличить температурную нагрузку на кран.

Виды игольчатых вентилей

Следует отметить, что данный вид арматуры достаточно специфичен и предназначен для выполнения ограниченного круга задач. Если изучить информацию, предоставляемую информационными интернет-ресурсами, то можно обнаружить, что игольчатые краны для системы отопления путают с термостатическими и балансировочными вентилями, и даже с шаровыми кранами. Это вводит в заблуждение рядовых пользователей и приведет их к совершению ошибок, экспериментируя с собственной отопительной системой.

Чтобы прояснить ситуацию, перечислим типы игольчатых кранов, встречающихся на трубопроводах и оборудовании отопительных систем:

  • краны Маевского,
  • вентили для магистралей высокого давления.

Как видите, сфера применения элементов довольно узкая, но это касается только теплоснабжения. В действительности эти краны широко применяются для регулирования потоков жидкости и пара в самых разных отраслях: нефтяной, газовой, химической промышленности и так далее. Мы же рассмотрим только отопление.

Установка вентиля

Установка вентилей на радиаторы производится в несколько этапов:

  1. выбор схемы подключения устройства. Специалистами разработаны стандартные схемы для отопительных систем, имеющих одну и две трубы;

Стандартные схемы подключения

  1. подготовка комплектующих элементов и оборудования. Для монтажа потребуются:
  2. запорный кран;
  3. вентиль;
  4. отрез трубы для обустройства перемычки (байпаса), если в квартире установлена однотрубная система;
  5. сварочный аппарат для врезки байпаса;
  6. инструменты для нарезки резьбы на трубах;
  7. лен или ФУМ-лента для герметизации соединений;
  8. ключ для затяжки резьбы;
  9. на следующем этапе из системы отопления полностью сливается жидкость. Если установка кранов производится в частном доме, то слить систему можно самостоятельно. Как открыть вентиль на батарее для слива системы? Кран считается открытым, если управляющий рычаг вентиля расположен вдоль трубы. Если врезка вентилей производится в многоквартирном доме, то для слива системы необходимо привлечь сотрудников обслуживающей организации;

Слив воды из системы отопления частного дома

  1. выбираются места для установки вентилей. Краны рекомендуется располагать на трубах таким способом, чтобы можно было получить к ним доступ в кратчайшие сроки. Устанавливать термостатический вентиль необходимо на расстоянии 0,7 – 0,9 м от уровня пола;
  2. на выбранных участках производится вырезка труб;
  1. при необходимости производится монтаж байпаса;

Установка перемычки для прохождения воды в системе

  1. на отрезах труб нарезается резьба, размер которой совпадает с размерами резьбы на вентиле;

Подготовка резьбы для соединения трубы с краном

  1. резьба герметизируется льняной нитью или ФУМ-лентой;
  2. регулировочный кран закрепляется на трубе при помощи ключа.

Крепление вентиля к трубе отопления

  1. производится проверка герметичности отопительной системы, резьбовых соединений и сварочных швов.

Как нарезать резьбу и правильно установить вентиль на радиатор, рассказано в видеоролике.

Специалисты рекомендуют устанавливать в квартирах термостатические вентили, позволяющие самостоятельно регулировать температуру радиатора. Монтаж устройства не вызывает сложностей и проводится своими руками.

Как оптимизировать расход энергоносителя в системе отопления? Для этого необходимо контролировать уровень температуры воды в трубах, а также регулировать интенсивность ее прохождения через батареи. Оптимальный способ сделать это на практике – установить вентили для системы отопления: игольчатый, регулировочный, для радиатора.

Воздушные краны и радиаторная гарнитура

Практически во всех современных радиаторах предусматривается возможность установки ручных кранов Маевского для сброса воздуха. Некоторые производители даже комплектуют ними свои изделия. По желанию вместо ручного воздухоотводчика можно поставить и автоматический, но на практике это выглядит не слишком презентабельно.

В последнее время все более популярной становится прокладка отопительных магистралей ниже уровня пола и применение радиаторов с нижним подключением. Тогда между батареей и полом остается небольшой просвет, куда не всегда можно поместить какую-либо арматуру. На этот случай есть специальная гарнитура подключения со встроенными кранами, показанная на картинке (слева):

Справа изображена гарнитура для нижнего подключения обычного радиатора с боковыми пробками, в ней тоже имеются вентили плюс реализована возможность присоединения термоголовки. Подобные решения выглядят очень эстетично, но потребуют максимальных финансовых затрат. Больше информации о гарнитуре показано на видео:

Разновидности запорно-регулирующей арматуры:

  • Шаровые краны (латунь).
  • Шаровые краны (полипропилен).
  • Регулировочные вентили ручные.
  • Воздушные краны (кран Маевского).
  • Термостатические клапаны (с термоголовкой или без).

Гораздо более эффективным и гибким решением для контроля температуры в помещении является, конечно, термостатические клапаны вкупе с термоголовкой. Эти устройства обеспечивают уже автоматическую регулировку температуры в зависимости от выставленных значений. Это, безусловно, более продвинутое и удобное решение для всех тех, кто не хочет идти на компромисс в вопросе обустройства своего жилища. Как видим, чтобы сделать отопление дома эффективным достаточно приложить минимум усилий.

Краткий обзор популярных брендов

Верным решением при покупке термоголовки будет ориентация на авторитетных производителей. Незнакомый товарный знак с неизвестной историей — это большой риск потратить деньги попусту.

Смело можно приобретать продукцию таких производителей, как Dunfoss, Oventrop, Caleffi, Salus и других известных фирм.

Место #1 – компания Danfoss

Более 60 лет выпускает термоголовки концерн Danfoss. Это датский производитель, по его лицензии изделия производят и в России.

Ассортимент оборудования для автоматизации систем отопления у концерна Данфос богат и отвечает передовым технологиям. Управлять работой и настраивать термоголовки можно дистанционно, используя смартфон для этого

Наиболее часто спрашивают термоголовку RTS Everis. Это сильфонное изделие с наполнителем в виде жидкости. Путем прямой фиксации сопрягается с фирменными термоклапанами. Для других необходим адаптер.

Тест существующих видов термоголовок бренда в следующем видеоролике:

Место #2 – бренд Oventrop

Большим спросом у потребителей пользуются термоголовки Oventrop линейки Uni. Они укомплектованы жидкостным сильфоном. С термоклапаном соединяются при помощи накидной гайки. Температуру можно установить в пределах +7 – +28 °C.

Существует возможность полного закрытия. Рассчитаны головки на предельную температуру в системе +100 – +120 °C – именно такие характеристики указывает производитель в сопроводительной документации.

Головки Oventrop Uni совместимы с другими сантехническими изделиями этой фирмы. Их можно присоединять без адаптера к другим приборам со встроенным клапаном и соответствующей резьбой

Устанавливают их на термостатических вентилях с подходящим соединением. На головках многих серий есть специальная отметка для людей со слабым зрением, антивандальный кожух.

Место #3 – компания Thermo

Высокую оценку дали потребители продукции швейцарской компании Thermo, в частности, модели Royal Thermo RTE 50,30. Она отличается широким регулировочным диапазоном — от +6 до +28 °C, низким значением гистерезиса — 0,55 градусов. Есть и нулевая позиция.

Для корректной работы теплоноситель должен иметь температуру не выше 100 °C. Сопряжение с клапаном — гайка накидная.

Термоголовки компании Thermo отличаются надежностью, качеством сборки. Среди предложений есть модели с выносным датчиком

Место #4 – производитель Caleffi

Итальянский производитель Caleffi поставляет широкий ассортимент радиаторных термоголовок. Модель Caleffi 210000 — программируемая. Она оснащена цифровым жидкокристаллическим индикатором температуры. Кроме значения температуры, он показывает время, дату, установленную дневную программу.

При покупке оборудования для отопительных систем обязательно спрашивайте у продовца сопроводительные документы, гарантию от производителя и инструкцию у продукту

При программировании на неделю можно выставить 3 температурных уровня: «Комфорт», «Экономия», «Антизамерзание». Устанавливают эту головку в тандеме с вентилями Келеффи.

Место #5 – компания Salus

Немецкая фирма Salus также пользуется заслуженной репутацией. К примеру, модель Salus PH 60 — это электронная головка с энергонезависимой памятью, возможностью задавать температурный режим на неделю. Диапазон температур — +5 – +40 °C.

Электропитание осуществляется от 2 элементов АА. Дисплей имеет функцию подсветки и вывода на экран температурных параметров, а также уровня заряда элементов.

Новая разработка — мини-термоголовка беспроводная, питающаяся от батареек. Управлять устройством можно через компьютер или смартфон, предварительно скачав приложение «Умный дом»

Технические новинки не перестают радовать пользователей – беспроводные термоголовки позволяют владельцу создавать комфортный микроклимат в помещении, находясь при этом в другом конце города или другой стране. И все это становится возможным, если интегрировать устройство в систему отопления умного дома или скачать фирменное приложение.

Виды

Установка циркуляционного насоса в систему отопления

Перемещение запорно-регулирующего крана происходит при помощи шпинделя, который находится на крышке. Присоединение происходит путем врезания неподвижной гайки в резьбу. Видов вентилей достаточно много, они отличаются друг от друга.


Виды игольчатых вентилей

Игольчатые вентили классифицируют по следующим признакам:

  • по функциональности (запорные, регулирующие, балансировочные);
  • по конструкции (угловые, проходные и прямоточные);
  • по запорному элементу (тарельчатые, игольные);
  • по способу герметизации крышки (сальниковые, сифонные);
  • по местоположению гайки (выносные, с погружной резьбой).

В настоящее время производится более 100 видов такой запорно-регулирующей арматуры, которая делится по способу назначения на игольчатые, запорные, вентили для корректировки работы манометра. Стоимость такого оборудования зависит от размера, а также материала.

Устройство и принцип действия

На поясняющем рисунке справа изображен простейший проходной односедёльный регулирующий клапан в разрезе. Где:

  • B — корпус арматуры;
  • F — фланец для присоединения арматуры к трубопроводу.
  • P — узел уплотнения, обеспечивающий герметичность арматуры по отношению к внешней среде;
  • S — шток арматуры, передающий поступательное усилие от механизированного или ручного приводазатвору , состоящему изплунжера иседла ;
  • T —плунжер , своим профилем определяет характеристику регулирования арматуры;
  • V —седло арматуры, элемент, обеспечивающий посадкуплунжера в крайнем закрытом положении.

Разновидности конструкций

В зависимости от предназначения и конструктивных особенностей игольчатые клапаны имеют много разновидностей. По назначению они разделяются на такие типы:

  1. Запорные. Используются для масштабных магистралей. В их функцию входит полное перекрытие движущегося потока. Устанавливаются они на трубопроводах высокого давления. К недостаткам относится малый срок эксплуатации.
  2. Регулирующие. Встраиваются в систему с жидкой средой для регулировки движущегося потока, изменения его объема или давления.
  3. Балансировочные. Встраиваются в отопительные системы, с их помощью возможно перенаправление жидкости в другое русло без изменения параметров напора, температуры и объема.

Также есть существенные различия и в зависимости от разновидности конструкций. Здесь клапаны подразделяются на следующие:

  1. Проходные. Отличаются своим габаритами. Установка ведется в месте стыковки труб. К недостаткам относится вероятность быстрого засорения, из-за чего и возникает необходимость их разборки и чистки.
  2. Угловые. Установка ведется в местах угловой стыковки труб. Разновидность отличается широким размерным рядом.
  3. Прямоточные. Больше применяются для трубопроводов с нефтепродуктами, поэтому в бытовых условиях популярностью не пользуются. К преимуществам относится меньшая вероятность засорения.

Важным фактором является обеспечение герметичности в системе. Согласно этой характеристике клапаны бывают:

  1. Сальниковыми. Обеспечивают герметичность корпуса при любом положении штока. Из недостатков — невысокая надежность конструкции.
  2. Сильфонными. Герметизирующей прослойкой служит вакуум. Такая конструкция является более основательной, поэтому ее установка ведется в системах с высоким давлением.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
