Установка дымохода через стену своими руками

Огнезащита – прежде всего!

Печка или котел — всё равно

Также не важно, как у вас идет дымоход и из чего он сделан, вообще — всё равно! Самое важное — это термозащита вашего помещения, потому что печка или котел стоит 1000 или 2000 долларов, а всё строение стоит в десятки, а то и в 20 раз дороже. Поэтому главное — разбираться, как обезопасить строение и что такое термозащита. Самый сложный вопрос в том, как добиться, чтобы сделанный проход трубы через наружную стену не представлял опасности возгорания

Самый сложный вопрос в том, как добиться, чтобы сделанный проход трубы через наружную стену не представлял опасности возгорания.

Керамзит отличный материал для изоляции пространства в месте прохода трубы

Там, где мы планируем положить дымоход, в стене необходимо прорезать достаточно широкое (минимум 25 см от трубы) деревянное отверстие, которое с двух сторон закрывается специальным металлическим фланцем. Выглядит он аккуратно и снаружи, и изнутри, а весит совсем немного, потому что металлический лист совсем не толстый. Сомкнув переход с отверстием дымохода со стороны котла (с внутренней стороны), мы закрепляем металлический фланец со стороны помещения, а затем ту часть, которая остается между внутренним и наружным фланцем мы забиваем негорючим материалом. Лучшими считаются набивка из базальтовой ваты либо керамзита. Затем закрываем конструкцию фланцем снаружи и монтируем дымоход по улице. Защитная гильза должна крепиться очень надежно, на саморезы или анкера, по всему периметру.

На рынках можно видеть два проходных узла — круглой и квадратной формы. И многих интересует, какая между ними разница. Кроме их формы — абсолютно никакая. Под любой проходной узел вам нужно будет выпилить одинаковый квадрат, что в стене, что в потолке. А внутри короба у вас будет проходить дымоход. Пространство набивают минеральной ватой, керамзитом, базальтовым волокном или другими огнеупорными материалами, но только не кирпичом, и тем более — не песком. Вы, возможно, видели как готовят кофе в турках на песке. Так вот он может настолько накаляться, что на нем кипятят воду, и это – не предел.

Почему при монтаже дымохода через деревянную стену следует обратиться к специалистам

Важно очень строго выдерживать расстояние от стены, древесину вблизи дымохода обрабатывают специальными составами. Делать выход лучше с использованием готовых проходных узлов

Устанавливать их герметично могут специалисты, имеющие определенные навыки Даже зная, как проводят дымоход через деревянную стену от камина или металлической печки, не стоит рисковать, а доверить работу профессионалам.

Важно очень строго выдерживать расстояние от стены, древесину вблизи дымохода обрабатывают специальными составами. Продумывая боковой дымоотвод, важно оценивать мощность теплогенератора

При соблюдении правил дымоход будет безопасным, при небольших затратах можно будет установить камин или дополнительную печь

Продумывая боковой дымоотвод, важно оценивать мощность теплогенератора. При соблюдении правил дымоход будет безопасным, при небольших затратах можно будет установить камин или дополнительную печь

Как выбрать диаметр трубы

Для дымоходной системы необходимы предварительные расчеты с учетом мощности котла или печки, работающих на твердом, жидком, газообразном топливе. Стандартные варианты:

  • Для газохода от отопительной маломощной установки 3 кВТ приобретают прокат с просветом 8,5 см;
  • Когда мощность свыше 5 кВт устанавливают системы толще 12 см.

Минимальная толщина теплоизоляционного слоя – не менее 30 мм (базальтовая вата), для печек на дизтопливе – толще 4,5 мм. Процессу монтажа всегда предшествуют расчеты диаметра труб, толщины теплоизоляции.

Процессу монтажа всегда предшествуют расчеты диаметра труб, толщины теплоизоляции.

Какие дымоходы лучше для бани? Как сделать дымоход для бани через потолок? Установка дымоходов для бани

Раньше банные печи не предусматривали дымохода. Тогда предки современных людей мылись по-черному. Сегодня больше нет нужды вдыхать угарный газ, также отсутствует сажа – все это так, потому что современные бани создаются по новым законам дизайна. В основном люди строят парные самостоятельно. Также следует соорудить печку и построить дымоход для бани. Но нужно помнить, что это очень ответственное дело, которое требует серьезного подхода. Можно случайно допустить одну небольшую ошибку, и парная будет работать не так, как задумано

Поэтому очень важно работать без спешки и предельно аккуратно

Монтаж сэндвич-дымохода через стену

При выводе дымовой тубы через стену есть два способа. Первый вариант (на фото слева) — поднять его в помещении ближе к потолку, и там вывести. Второй — сделать вывод на уровне дымового патрубка от котла. В этом случае почти весь дымоход оказывается на улице.

Как можно выводить сэндвич дымоход через стену

Предпочтительнее второй вариант — в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.

Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется — добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.

Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант — подложить под металл теплоизоляционный материал — например, картон из минеральной ваты. Еще вариант — лист асбеста (как на фото).

Подготовка места под установку печи и установленный в стену ППУ с куском трубы

В стене проделывают отверстие. Его размеры определяются СНиПом -расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих — 450 мм. Получается солидная дыра, особенно если говорить о стенах из горючих материалов. Есть один момент, при помощи которого можно уменьшить размеры отверстия под проход сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

Пример организации прохода сэндвич трубы через стену

Проем может быть круглым или квадратным, лишь бы выдерживались противопожарные нормы. Квадратные отверстия делать и обшивать проще, потому чаще делают их.

Вот так выглядит заделанный листом металла проход трубы через стену

В данное отверстие вставляется проходной узел — короб из негорючего материала. В него заводится сэндвич труба дымохода, фиксируется по центру. Все зазоры закладываются жаростойким утеплителем, дыра с двух сторон закрывается негорючим материалом. Обычно это лист металла.

Со стороны помещения вставляется проходной узел. В данном случае он из минерита, но может быть и металлический

Один важный момент: разрабатывать дымоход надо так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видимыми и обслуживаемыми.

Далее надо сделать или установить готовый опорный кронштейн, который будет держать весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна — опорная площадка, которая при помощи упоров передает вес на стену.

Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, которая проходит через стену, подсоединяется тройник. В нижней части находится съемный стакан, в котором скапливается конденсат. Некоторые модели имеют внизу штуцер с небольшим краном. Это еще удобнее — не надо снимать стакан, можно подключить к штуцеру шланг, вывести его в какую-то емкость (он очень токсичен, так что сливать его возле дома не надо) и сливать простым поворотом крана.

Далее туба выводится на требуемый уровень. Так как в данном случае расстояние до конька явно будет больше чем 3 м, можно чтобы высота дымохода была немного ниже конька — не ниже, чем на 10° по отношению к горизонтальной линии, проведенной от уровня конька.

Вывести дымоход желательно выше конька

Но так как данный дом находится в низинке, для обеспечения тяги трубу подняли даже выше конька. К стене она крепилась хомутами из нержавейки, с шагом немногим более метра. На крыше поставлены растяжки из стального прута диаметром 6 мм. Для установки растяжек есть специальные хомуты «с ушками», к которым и крепятся растяжки.

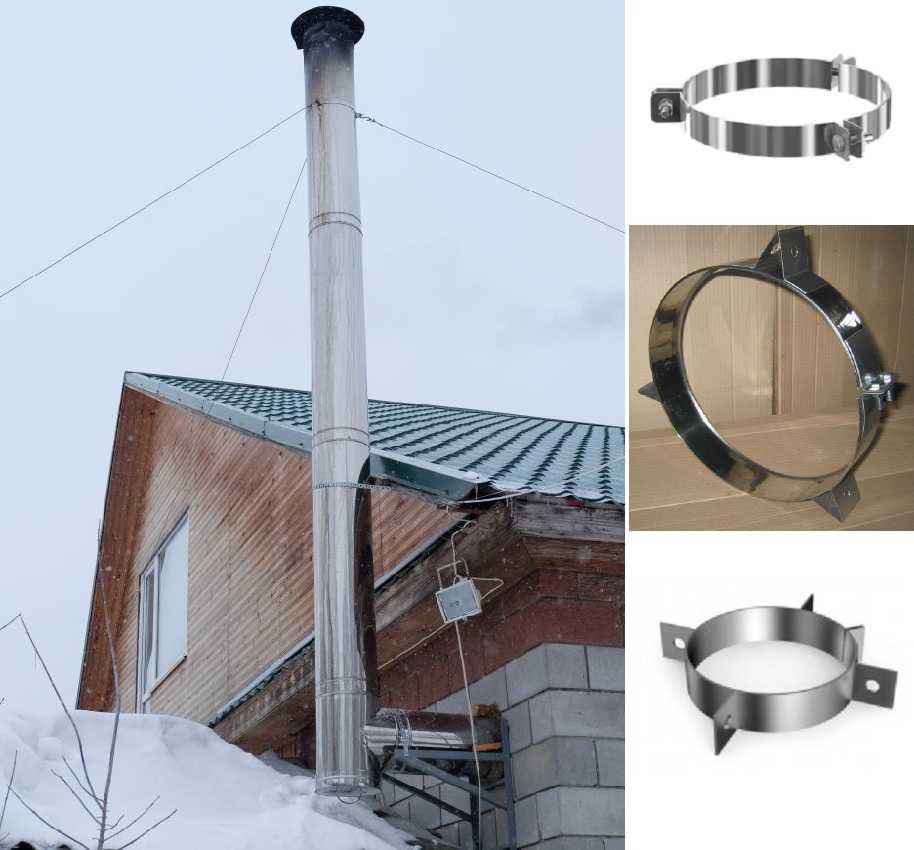

Крепление растяжек к дымоходу из сэндвич туб

Еще один важный момент, про который многие забывают: в месте установки трубы, на крыше надо установить секцию снегозадержателя, иначе, по весне трубу может снести снегом (если труба не выведена в сторону фронтона, как на фото).

Примеры сочетания материалов, используемых в создании газопроводов

  • Стальные конструкции. Отличаются наибольшей прочностью. Может быть выполнен как из сварных частей, так и из бесшовного проката. В случае сваривания работы должны проводиться исключительно высококлассным профессионалом, имеющим навык сварки систем под давлением. Диаметр труб составляет половину дюйма. Так как газообразная среда не имеет вязкости, то допускается врезка и угловые сопряжения труб под углом в 90 градусов. При этом после монтажа труба, как правило, окрашивается в желтый цвет;
  • Полимерные компоненты. Очень удобны тем, что не подвержены коррозии, а также имеют прочность, позволяющую им применяться как в магистральных, так и в подземных газопроводах. Способны выдерживать высокое давление. Что касается монтажа, то преимущества здесь заключаются в удобной резке и соединении при помощи паяльника;
  • Металлопластиковые трубы и металлические фитинги. Отличные показатели прочности – такие системы способны успешно работать при давлении до 4,5 мПа. При монтаже рекомендуется использовать обжимные фитинги, так как резьбовые соединения имеют свойства раскручиваться со временем;
  • Металлические и полимерные фитинги и резиновые шланги. Последние применяются непосредственно для того, чтобы осуществить подключение бытового прибора. Таким образом, в течение почти всей длины трубопровод протягивается из жестких и прочных элементов, а перед самым прибором ставится фитинг, к которому и монтируется резиновый шланг. Сам по себе шланг обычно комплектуется всей необходимой резьбой, а подключение его происходит через вентиль Все резьбовые соединения в этом случае должны быть максимально плотными, и поэтому использование полимерной ленты ФУМ станет идеальным вариантом.

Правила техники безопасности

Вероятность существенного повышения давления в канале предусматривает закрытие мест соединений специально предназначенными муфтами. Стыки на стальных трубах целесообразно заделывать термостойкими герметиками. Полная изоляция дымохода способствует появлению правильной тяги.

Сэндвич-панели, обладающие хорошими теплоизоляционными характеристиками, не исключают вероятности перегревания, а возможно, и воспламенения расположенных возле дымовой трубы материалов. Для предотвращения такой ситуации рекомендуется увеличивать слой теплоизоляции на стыках конструкции.

Монтаж сэндвич-дымохода через стену

При выводе дымовой тубы через стену есть два способа. Первый вариант (на фото слева) — поднять его в помещении ближе к потолку, и там вывести. Второй — сделать вывод на уровне дымового патрубка от котла. В этом случае почти весь дымоход оказывается на улице.


Как можно выводить сэндвич дымоход через стену

Предпочтительнее второй вариант — в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.

Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется — добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.

Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант — подложить под металл теплоизоляционный материал — например, картон из минеральной ваты. Еще вариант — лист асбеста (как на фото).


Подготовка места под установку печи и установленный в стену ППУ с куском трубы

В стене проделывают отверстие. Его размеры определяются СНиПом -расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих — 450 мм. Получается солидная дыра, особенно если говорить о стенах из горючих материалов. Есть один момент, при помощи которого можно уменьшить размеры отверстия под проход сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.


Пример организации прохода сэндвич трубы через стену

Проем может быть круглым или квадратным, лишь бы выдерживались противопожарные нормы. Квадратные отверстия делать и обшивать проще, потому чаще делают их.


Вот так выглядит заделанный листом металла проход трубы через стену

В данное отверстие вставляется проходной узел — короб из негорючего материала. В него заводится сэндвич труба дымохода, фиксируется по центру. Все зазоры закладываются жаростойким утеплителем, дыра с двух сторон закрывается негорючим материалом. Обычно это лист металла.


Со стороны помещения вставляется проходной узел. В данном случае он из минерита, но может быть и металлический

Один важный момент: разрабатывать дымоход надо так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видимыми и обслуживаемыми.

Далее надо сделать или установить готовый опорный кронштейн, который будет держать весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна — опорная площадка, которая при помощи упоров передает вес на стену.


Самодельная опорная площадка для наружного сэндвич дымохода из уголоков 50*50 мм и 40*40 мм


Сделанная своими руками опорная площадка из перфорированного уголка


Конструкция из П-образного металлического профиля

Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, которая проходит через стену, подсоединяется тройник. В нижней части находится съемный стакан, в котором скапливается конденсат. Некоторые модели имеют внизу штуцер с небольшим краном. Это еще удобнее — не надо снимать стакан, можно подключить к штуцеру шланг, вывести его в какую-то емкость (он очень токсичен, так что сливать его возле дома не надо) и сливать простым поворотом крана.

Далее туба выводится на требуемый уровень. Так как в данном случае расстояние до конька явно будет больше чем 3 м, можно чтобы высота дымохода была немного ниже конька — не ниже, чем на 10° по отношению к горизонтальной линии, проведенной от уровня конька.


Вывести дымоход желательно выше конька

Но так как данный дом находится в низинке, для обеспечения тяги трубу подняли даже выше конька. К стене она крепилась хомутами из нержавейки, с шагом немногим более метра. На крыше поставлены растяжки из стального прута диаметром 6 мм. Для установки растяжек есть специальные хомуты «с ушками», к которым и крепятся растяжки.


Крепление растяжек к дымоходу из сэндвич туб

Еще один важный момент, про который многие забывают: в месте установки трубы, на крыше надо установить секцию снегозадержателя, иначе, по весне трубу может снести снегом (если труба не выведена в сторону фронтона, как на фото).

Преимущества дымоходной трубы из стали

Трубы для дымохода изготавливают из металла, керамики и кирпича. Металлические трубы на данный момент пользуются наибольшим спросом. Из всех разновидностей этого материала рекомендуется выбрать сталь. Стальные трубы для дымоходов покрывают специальными растворами, которые делают материал устойчивым ко всем неблагоприятным воздействиям внутренней среды дымохода.

При выборе трубы необходимо учитывать параметры отопительных приборов и используемого топлива. Материал, из которого изготовлены трубы, должен выдерживать большую температуру, чем способно создать топливо.

При использовании некоторых видов отопительных приборов среди недоокисленных продуктов сгорания попадаются химически активные вещества. Они способны повредить дымоход, который недостаточно устойчив к химическим реагентам. Некоторые несгоревшие частицы способны воспламеняться, создавая искры. Потому материал, из которого изготовлена труба, должен быть огнеупорным.

Преимуществами стальных труб являются:

  • Простота монтажа. Стальные трубы не требуют установки специального фундамента, для них не нужны сложные инженерные решения или специальные монтажные инструменты. Установить их можно самостоятельно без предварительной подготовки. Благодаря пластичности материала, можно создавать сложные технические конструкции.
  • Небольшой вес. Легко транспортировать, поднимать и перемещать их можно самостоятельно без бригады рабочих, что также упрощает монтаж.
  • Устойчивость к высоким температурам. Стальные изделия подходят для приборов, работающих на любом топливе. Они не плавятся при максимальных температурных нагрузках.
  • Химическая инертность. Сталь не взаимодействует с химическими реагентами, которые могут образовываться в качестве недоокисленных продуктов сгорания. Эти вещества не способны её разрушить.
  • Устойчивость к коррозии. Это преимущество касается труб, имеющих специальное покрытие и нержавеющей стали. Сам по себе материал быстро подвергается коррозии. Стоит учитывать, что помимо внутренней среды, на трубу дымохода воздействуют внешние неблагоприятные факторы, например, атмосферные осадки. Предпочтение следует отдавать трубам с покрытием.
  • Гладкие внутренние стенки. На шероховатой поверхности оседают продукты горения, превращаясь в сажу, постепенно уменьшающую просвет. При этом снижается тяга в дымоходе. Стальные совершенно гладкие, риск оседания сажи на их поверхности минимальный.

Рекомендуем ознакомиться:  Почему шумят или гудят трубы отопления в квартире, и как это исправить

Основные этапы установки

Проводя работу по установке вашего дымохода через стену, нужно помнить важные правила и этапы монтажа. Следует придерживаться последовательности, чтобы ничего не забыть и сделать все правильно. Итак, установить дымоход, этапы:

Проверьте, нет ли в местах прохода сквозь стену коммуникаций.
Произведите разметку, и подготовьте нужного диаметра отверстие.
Установите «патрубок», который тщательно герметизируете и тепло изолируете от стены, специальным огнестойким материалом. Поверх можно установить специальный кожух.
Труба стыкуется с котлом, печкой с помощью трех конечного «колена»

Нижняя часть обязательна, с помощью этого выхода можно будет проводить чистку.
Наружный участок второго «колена» за стеной, нужно закрепить, важно помнить, что горизонтальные плоскости не должны превышать один метр.
Дальше производится монтаж вертикальной части
Обращайте внимание на крепление, используйте только качественные крепежные элементы.

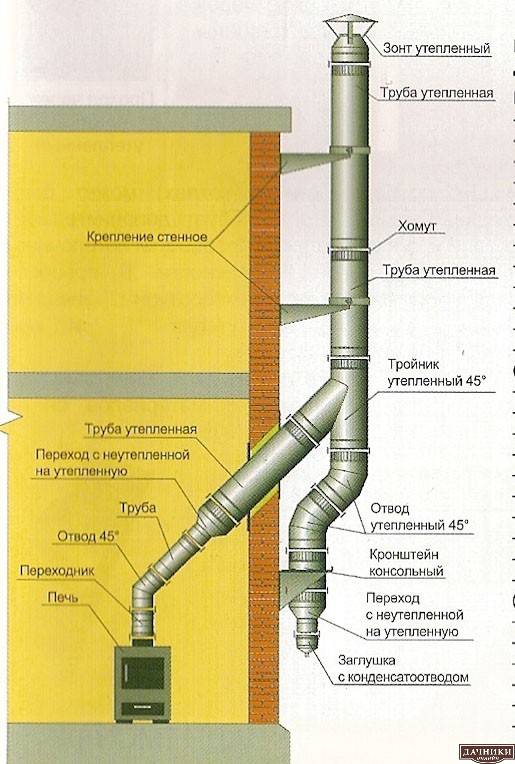

Схема дымохода

Кирпичный дымоход

Несмотря на массу новых материалов для исполнения дымоходов, кирпич всё равно остаётся достаточно популярным и востребованным.

Напомним вам, что:

  1. Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
  2. Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
  3. Серьёзный вес требует фундамента.
  4. Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
  5. Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.

Для уменьшения негативных моментов, устройство кирпичного дымохода проводят так: в дымовой канал вкладывают асбоцементную трубу и заливают бетоном пространство между ней и кирпичом. Это мероприятие называется гильзовка.

Междуэтажное перекрытие

На рисунке снизу показан проход дымохода через деревянное перекрытие. Слева представлено устройство прохода с использованием 2-х слоёв асбеста, тогда расстояние от трубы до деревянной балки перекрытия равно 1 кирпичу, то есть 250 мм. А справа показан вариант без асбеста, в том случае расстояние от дымохода до деревянной балки перекрытия должно быть не меньше чем 1,5 кирпича, то есть 380 мм.

Рис. 1. Разделка прохода дымохода в междуэтажном перекрытии: 1 дымоход; 2 деревянная балка; 3 разделка толщиной полтора кирпича; 4 двойной слой асбеста; 5 разделка шириной в кирпич с изоляцией асбестом.

Примыкание к деревянной стене.

Стена

  1. Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см. Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см. Эту отступку можно закрыть стенками в четверть кирпича с боков.
  2. В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба. И к четверти в этом щите должны примыкать боковая закрывающая стенка
  3. В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
  4. Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.

Очень важный вопрос: как вывести дымоход через крышу? Правильно организованный проход дымохода через кровлю показан на рис. 2.

  1. Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
  2. Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
  3. Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до 260 мм.
  4. В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.

Основные правила монтажа дымоходов

Кплюсам относят следующие особенности

  1. – большая экономия площади внутри жилища,
  2. – вероятность установки в уже жилом здании,
  3. – исключение требований по обеспечению перекрытий между этажами, так как установка дымовой трубы осуществляется намного проще.

К недостаткам относят

  1. – организацию обязательной теплоизоляции дымоходных труб,
  2. – присутствие большого горизонтального участка в месте проведения дымохода через стену,
  3. – такой дымоход много тепла отдает во внешнюю среду,
  4. -часто он не может эффектно вписаться в архитектурное решение здания

камин, печь

  1. – сначала нужно разобраться с номинальной мощностью устройства. обычно этот показатель зависит от диаметра дымоходной трубы,
  2. – после этого необходимо рассчитать высоту дымохода, которая должна обеспечить оптимальную тягу прибора отопления. Если выбрать слишком маленькое расстояние от выхлопного патрубка до окончания дымохода, очаг не сможет работать в полную мощность, – помимо всего прочего, короткий дымоход, неправильно подобранный, вызовет задымление жилища,
  3. – слишком длинный дымоход не сможет обеспечить долгого сжигания топлива и, как следствие, повысит расходы на топливо, ведь сильная тяга повлияет на ненужное выведение тепла в атмосферу.

ОДНОКОНТУРНЫЙ ДЫМОХОДДВУХКОНТУРНЫЙ ДЫМОХОД

Материалы и инструменты для самостоятельного монтажа внешнего дымохода

дымохода отопительной печи

  • болгарка,
  • дрель с набором сверл,
  • заклепочник,
  • термостойкий герметик,
  • алюминиевая лента,
  • хомуты и уголки для крепления отводной трубы.

Основные элементы наружного дымохода

какие элементы и детали используются для установки наружной дымоходной системы

  1. – конечно, в первую очередь, это сам очаг или система отопления в в виде котла,
  2. – для того чтобы регулировать циркуляцию дымовых газов используются специальные отвесы, которые должны иметь подходящий угол отклонения дыма,
  3. – для сварки элементов отвода используется вольфрамовый электрод. Вообще, количество отводов мы не оговариваем, так как для каждого дымохода их требуется разное количество,
  4. – во время монтажа дымохода в тройниках, отводах, трубах и переходах также устанавливаются смотровые окна и заслонки. Эти элементы применяются по желанию хозяев очагов,
  5. – заслонки необходимо устанавливать так, чтобы они не имели контакта с материалом труб, так как при расширении под воздействием высоких температур заслонку может заклинить,
  6. – помимо всего прочего, вам может потребоваться подставка под тройник, которую можно изготовить из нержавеющей трубы квадратного сечения. Для крепления подставки применяются дюбеля. Подставку нужно выполнять, следуя требованиям. Так, между дымоходом и стеной дома следует соблюдать необходимое расстояние,
  7. – создастся выведение дымохода через стену дома при помощи специальных теплоизолированных тройников, сделанных из нержавеющей стали. Такие тройники используются для подсоединения отопительного устройства к дымоходу. Впоследствии, во время эксплуатации очага, тройники будут предназначаться для чистки, ревизии и отвода конденсата,
  8. – если детальнее объяснять устройство элементов дымоходной системы, таких как трубки для отвода конденсата и окна для ревизии, отдельно следует сказать об их установке. Обычно данные составляющие монтируются или в нижней части тройника, или сбоку. После полной сборки оборудования в соответствии с требованиями пожарной безопасности, дверца смотрового окна должна фиксироваться на специальный силикон. Так как варианты тройников могут самыми разнообразными, то и подсоединение их должно быть произведено под разными углами,
  9. – выполнение дымоходной системы осуществляется с помощью кронштейнов. Такое приспособления можно сделать самим для чего применяют трубки из «нержавейки». Во время установки нужно соблюдать нормы и требования, прописанные в специальных разделах соответствующих документов. Особенно внимательно следует отнестись к расчету расстояния от дымохода до стены дома, – так как во время эксплуатации прибора отопления может произойти образование конденсата, наружный слой требует качественной теплоизоляции. Таким образом, дымовая труба помещается в специальный защитный кожух. В качестве материала для изоляции устройства применяется базальтовое волокно. Кожух выполняется из оцинкованной стали, нержавейки либо каких-то других материалов,
  10.  – в некоторых случаях проведение внешнего дымохода через стену дома требует использования дополнительных укреплений, они помогут организовать проходной стакан, а также для того, чтобы устройство могло выдержать нагрузки.

Особенности конструкции и принцип работы

Выведение трубы дымохода через стенку

Дымоходы, установленные с наружной стороны, бывают настенными или коренными, во втором случае их ставят на отдельный фундамент возле здания. Труба может быть сделана из кирпича, однослойной стали, сэндвич-трубы, асбоцемента или обычного цемента. Сложнее всего возводить кирпичную трубу, для этого необходимо владеть навыками каменщика. Асбоцементные варианты достаточно хрупкие, к ним сложно подбирать комплектующие элементы, также им требуется дополнительное утепление, и они способны разрушиться под влиянием конденсатного компонента. Наилучшим вариантом считаются стальные трубы, не доставляющие проблем во время установки и не требующие прокладывания утеплителя, при этом они недорого стоят.

Работа дымоходной трубки, подведенной к печке, основывается на реакции веществ горения, которые при нагревании устремляются вверх. Нагретые газы способны расширяться, в результате чего снижается их плотность, затем они переходят в завышенные атмосферные слои. После поднятия отработанных компонентов внутри топки создается разреженный слой, к которому подмешивается свежий воздух. За постоянное поступление кислорода к топливу отвечает тяга, на которую влияют высота дымохода, утепление канала и площадь его сечения, расположение оголовной части по отношению к верху кровли, а также приток нужного количества воздуха.

Правила техники безопасности

Вероятность существенного повышения давления в канале предусматривает закрытие мест соединений специально предназначенными муфтами. Стыки на стальных трубах целесообразно заделывать термостойкими герметиками. Полная изоляция дымохода способствует появлению правильной тяги.

Сэндвич-панели, обладающие хорошими теплоизоляционными характеристиками, не исключают вероятности перегревания, а возможно, и воспламенения расположенных возле дымовой трубы материалов. Для предотвращения такой ситуации рекомендуется увеличивать слой теплоизоляции на стыках конструкции.

При соблюдении главных правил безопасности произвести установку дымохода не составит особого труда. Кроме того, необходимо обеспечить качественное обслуживание канала, предусматривающее его регулярную очистку. Это станет своеобразной профилактикой несчастных случаев во время работы печи.

Дымоход для газового котла в частном доме: основные требования СНиП

Мероприятия по устройству дымохода для газового котла, начиная со стадии проектирования и заканчивая непосредственно монтажом системы, должны соответствовать требованиям действующей нормативной базы, так как неправильная установка и эксплуатация газового оборудования ставит под сомнение безопасность людей, пользующихся газовыми установками.

Основные элементы конструкции дымохода:

  • газоход — канал, выходящий из котла в трубу дымохода, соединяется переходником;
  • трубы дымохода;
  • ревизия — крепится к низу дымоотводного ствола и служит для прочистки канала от продуктов горения и удаления излишней влаги;
  • крепежные элементы (кронштейны, хомуты) — служат для крепления к стене;
  • другие комплектующие для устройства системы.

Требования к дымоходу при установке газового котла.

Как правило, расположение газового котла в частном доме планируют на нижнем этаже в отдельном помещении (котельной). Все элементы отопительной системы должны быть соединены между собой строго герметично. Основные правила установки дымоходов для газовых котлов, регламентирующие технологический порядок, представлены в нормативных актах СНиП и содержат такие требования:

  • надлежащая тяга — обеспечивает полное удаление отработанных газов;
  • устойчивость к воздействию высоких температур;
  • герметичность стыковочных мест — все составные части по всей протяженности системы дымоотвода должны плотно прилегать друг к другу;
  • труба в месте прохождения ее через перекрытие должна быть цельной, без стыков;
  • конденсатосборник — конструкция этого элемента должна обеспечивать сбор и удаление жидкости;
  • если в конструкции есть повороты, в этих местах устраивают люки ревизии для выполнения диагностики состояния дымохода, его прочистки и отвода конденсата;
  • длина ответвления трубы в сторону не должна превышать 1 м;
  • возможно допустимое число поворотов на дымоотводных трубах — не более 3;

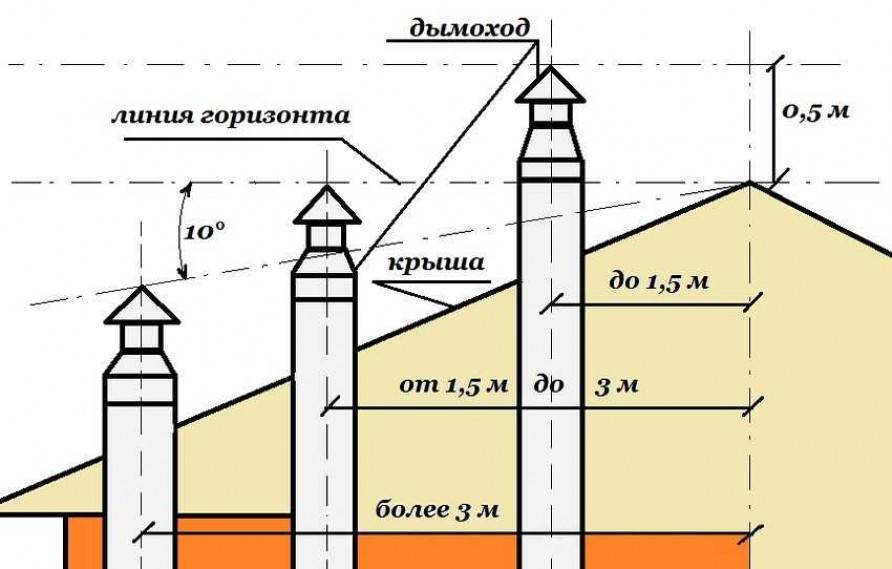

  • высота трубы дымохода должна превышать высоту крыши (в самой высокой точке), чтобы обеспечивалась хорошая тяга и не возникала обратная;
  • расстояние между дымоотводными трубами и поверхностью, которая выполнена из негорючих материалов может быть не менее 5 см, а если материал поверхности горюч — не меньше 25 см.

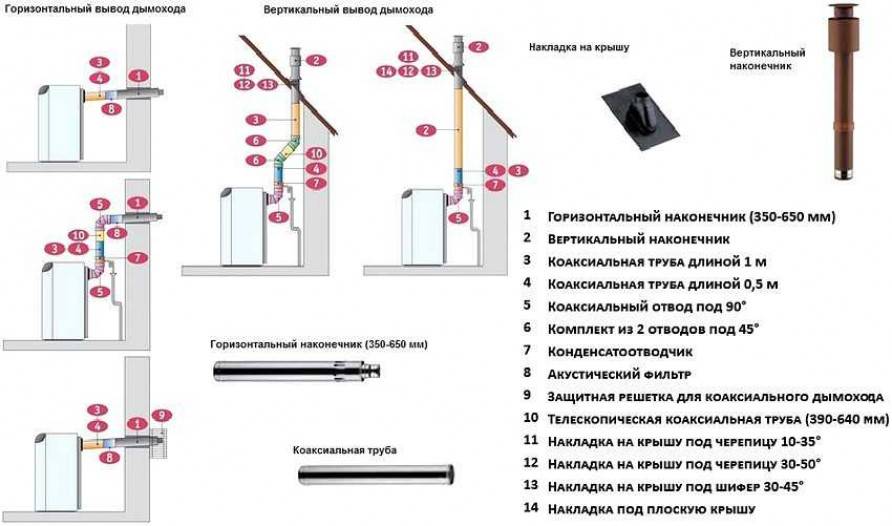

Варианты вывода дымохода газового котла.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
