Как крепить канализационную трубу из ПВХ к стене

Особенности прокладки трубопровода в земле

При обустройстве канализации в земле, в первую очередь определяют экологические характеристики и тип местности, которые оказывают влияние на проектирование инженерных коммуникаций. Основными факторами для разработки системы являются:

• Особенность почвы. Необходимо установить характеристики и состав грунта для определения способа прокладки канализации, а также для расчета количества подъемов и уклонов магистрали.
• Климатические условия определяют способы и методы организации теплоизоляции.
• Уровень грунтовых вод. Расположение и количество подземных вод имеют определяющее значение для проектирования сточной системы и места размещения подземных коммуникаций.
• Объем сточных вод рассчитывают исходя из количества людей, которые будут эксплуатировать канализацию, а также количество организаций и предприятий, подключенных к системе.

Разводка инженерной системы в земле

Важным фактором также является определение дистанции от инженерных сетей до любых построек, очистных сооружений и насосных станций.

Особенности прокладки канализационных труб внутри помещения

Прокладка канализации на отдельном объекте (квартире, частном доме) начинается с проектирования внутренней сети водоотведения с привязкой к помещению. Производится расчет и определение материала труб, их  количества и вида оборудования.

В квартире

Прокладка сети канализационных труб внутриквартирного помещения практически не отличается от подобной системы в частном доме, однако, имеет свои особенности. Перед тем как выполнить разводку и провести установку сантехники, делается предварительная планировка сточной системы, которая включает расположение сантехнических приборов, угол наклона системы, размеры труб и т.д.

Монтаж канализационного трубопровода внутри помещения начинают с сантехнических приборов и прокладывают через перекрытия или стены до точки вывода из здания.

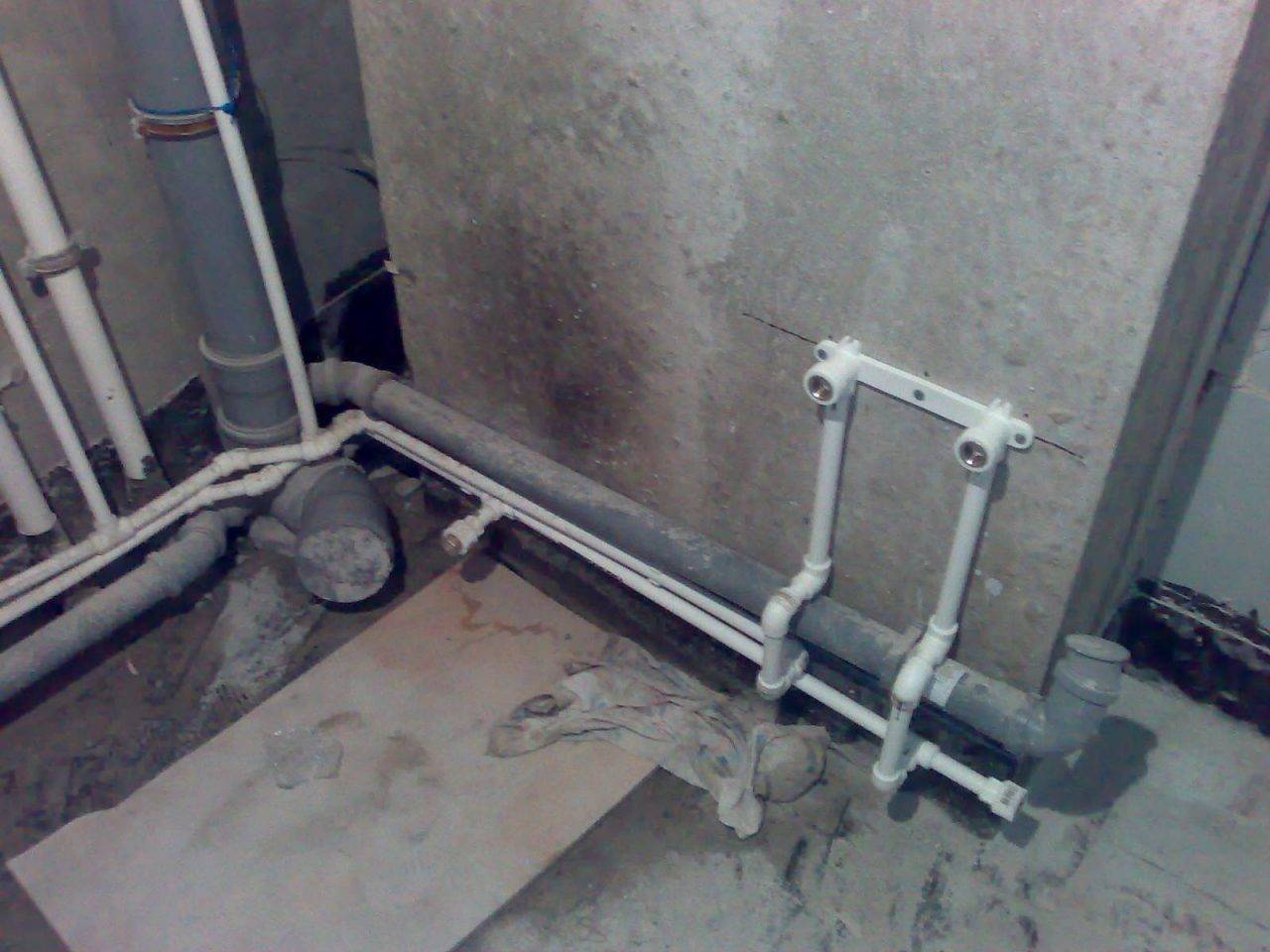

Разводка канализации в квартире

При установке должно быть минимальное количество изгибов и поворотов, чтобы не провоцировать засоры. Правильный монтаж имеет небольшое количество соединений и выдерживает необходимый угол наклона, что обеспечивает самоочищение магистрали. Трубы при соединении должны вставляться до полного примыкания, раструбы располагают по течению стоков. По окончании монтажа проверяют герметичность системы на участках разводки и стыковки со стояками.

В частном доме

Прокладка системы канализации в частном доме начинается с составления плана для частного дома. Проектируется он строго индивидуально, с учетом особенностей и расположения всех помещений. Необходимо точно определить расположение стояка или коллекторной трубы, после чего можно спроектировать другие части системы. Стояк

монтируют непосредственно внутри дома открытым или закрытым способом. К сантехническому оборудованию (ванна, раковины, душа и т.д.) от вертикальной конструкции подводится разводка, в соответствующих местах устанавливаются сифоны и ревизии.

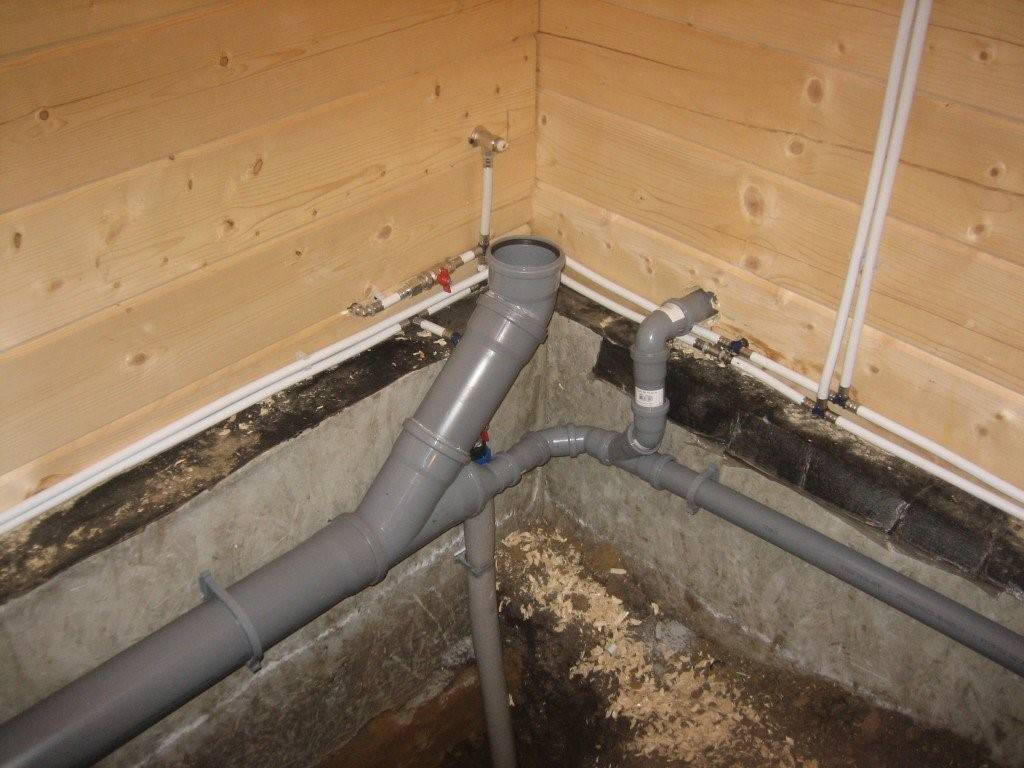

Установка сточной конструкции в частном доме

Устройство внутренней канализации предусматривает размещение фановой трубы, которую устанавливают на стояк и выводят на крышу дома. В месте соединения монтируют ревизию, после чего под углом выводят на чердак. Она должна размещаться подальше от окон и дверей (не менее 4 м), на разных уровнях с дымоходом и общей вентиляцией. По системе внутренней канализации отработанные воды выводятся через подвал или пространство под полом наружу в септик.

На даче

В пределах дачного участка, как правило, организуется автономная канализационная система, не имеющая выхода к централизованной магистрали. Монтаж внутренних систем в помещении аналогичен как для квартиры, так и для загородного дома. Наружная канализационная сеть состоит из трубопровода, отводящего стоки к накопительному или очистному сооружению. При сезонном проживании не требуется установки сложного и дорогостоящего оборудования, поэтому функцию сбора сточных вод выполняет септик или выгребная яма.

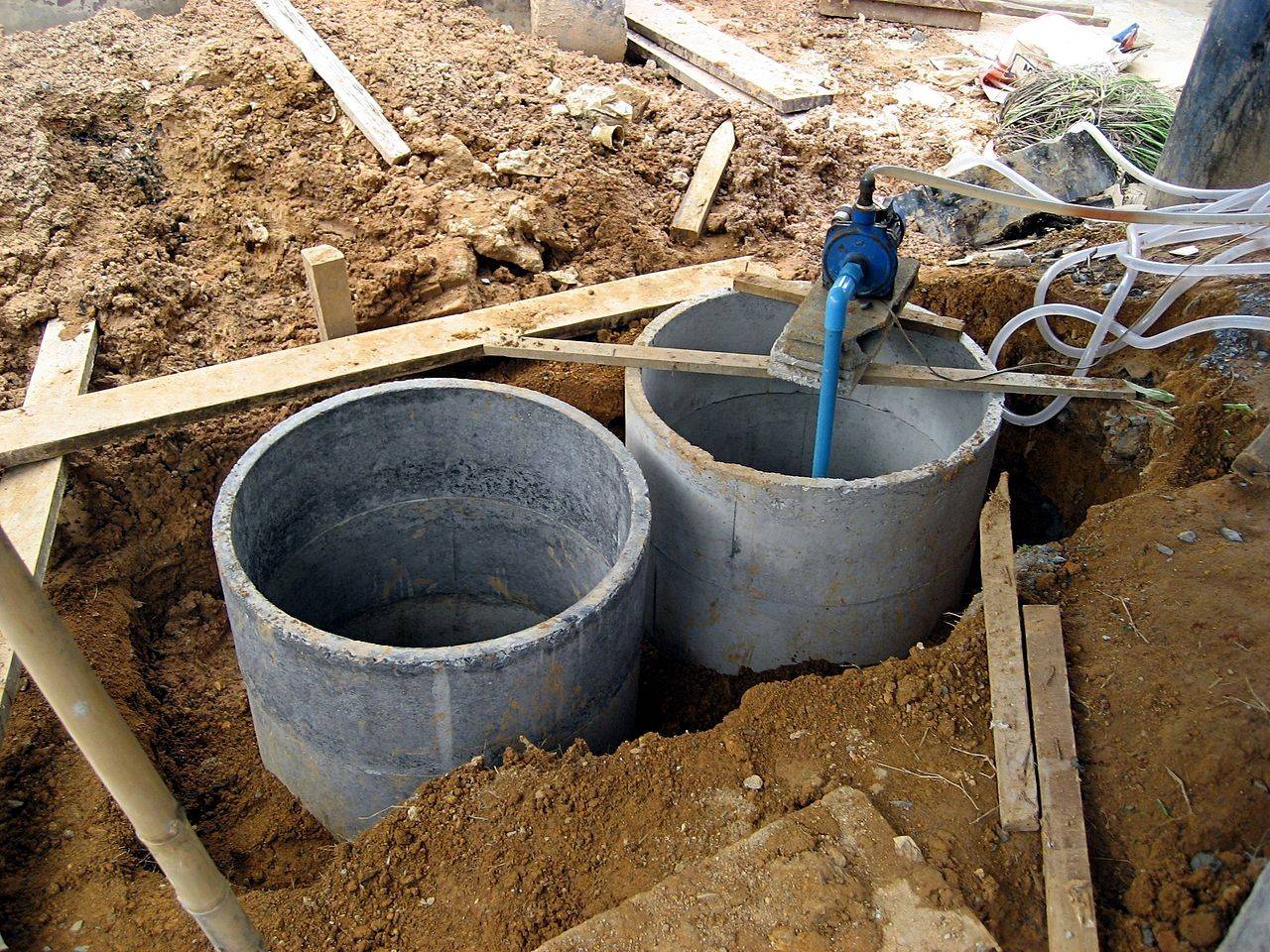

Монтирование колодцев в грунте

Одним из вариантов утилизации отходов являются станции биологической очистки, представляющие собой наиболее современное и эффективное оборудование.

Типы крепежных элементов

Штатное крепление для канализационных труб к стене или иной опоре — специальный хомут. Это универсальный элемент, способный удерживать любые трубопроводы круглого сечения. Существуют разные виды крепежей:

• обжимные. Способны одновременно выполнять две функции — удерживать трубопровод и уплотнять узел соединения;
• направляющие. Используются только для обозначения положения трубы относительно несущей конструкции;
• опорные. Могут фиксировать трубы к вертикальным и горизонтальным плоскостям — к стенам, полу или потолочной плите;
• предохранительные. Эти элементы устанавливаются в качестве дополнительной поддержки сложных узлов системы.

Для сборки канализационных систем из ПВХ используется крепеж для канализационных труб 110 или 50 мм. Это самые распространенные размеры для вертикальных и горизонтальных трубопроводов.

Используются два типа монтажа:

• жесткий. Трубопровод плотно обжимается хомутом и фиксируется в неподвижном состоянии. Этот способ применяется для вертикальных трубопроводов (стояков), которые нуждаются в полной неподвижности;
• подвижный. Трубопровод имеет возможность перемещаться внутри хомута. Такой способ применяется для горизонтальных трубопроводов (лежаков), которые не надо жестко крепить к опорам. Подвижность позволяет компенсировать температурные расширения пластика.

Для того, чтобы обеспечить свободное перемещение трубы, выбирают крепеж большего диаметра. Любой хомут для канализации изготавливается в соответствии со стандартами трубопроводов. Перед началом сборки необходимо подсчитать количество хомутов

Важно учесть, какие участки будут жестко зафиксированы, а какие будут подвижными

Пластиковые хомуты

Это крепежные элементы, изготовленные из ПВХ той же марки, что и трубопроводы. Существуют хомуты под все имеющиеся диаметры частей системы. Конструкция крепежей различается по способу сборки:

• элемент из двух половинок, соединяющихся с помощью винтов. К опорным плоскостям крепится с помощью шпильки, завинченной в дюбель. Обеспечивает прочное и жесткое соединение;
• хомут, оснащенный подвижной защелкой. Труба вставляется в скобу, а защелка обхватывает ее сверху и фиксируется на специальном выступающем зубце.

Первый вид хомутов позволяет регулировать расстояние от стены до трубы. Это обеспечивает шпилька, которую можно глубже погрузить в стену или несколько вывинтить из самого крепежа. Второй вид удобен при сборке, так как не требует использования дополнительных инструментов. При этом, хомуты с защелкой плотно крепятся к опоре на фиксированном расстоянии от нее.

Металлические хомуты

Металлические крепежные элементы устойчивы к нагрузкам. Они обычно состоят из двух половинок, которые соединяются с помощью винтов. На обеих частях имеются резиновые прокладки, уплотняющие соединение и отсекающие металл от трубопровода. Перед тем, как закрепить канализационную трубу к стене, требуется лишь наметить ось и расставить на ней точки установки хомутов

Важно помнить о необходимости создания уклона, для чего ось сразу располагают под углом. Для диаметра 50 мм он составляет 30 мм на каждый метр длины. Рассмотрим, как крепить канализационные трубы к стене с помощью металлических хомутов

Шпильки для таких крепежей имеют два вида нарезки. На одном конце имеется резьба для присоединения нижней половины хомута, на другом — стандартная нарезка, как у шурупа. При установке сначала сверлят отверстие под дюбель. Затем устанавливают шпильку, используя гаечный ключ или пассатижи. Промежуток между двумя типами нарезки имеет форму шестигранника. Этот участок используют для установки элемента в дюбель. Последним действием становится навинчивание половинки хомута на шпильку. Затем останется лишь установить часть системы и привинтить верхнюю часть крепежа

Рассмотрим, как крепить канализационные трубы к стене с помощью металлических хомутов. Шпильки для таких крепежей имеют два вида нарезки. На одном конце имеется резьба для присоединения нижней половины хомута, на другом — стандартная нарезка, как у шурупа. При установке сначала сверлят отверстие под дюбель. Затем устанавливают шпильку, используя гаечный ключ или пассатижи. Промежуток между двумя типами нарезки имеет форму шестигранника. Этот участок используют для установки элемента в дюбель. Последним действием становится навинчивание половинки хомута на шпильку. Затем останется лишь установить часть системы и привинтить верхнюю часть крепежа.

Особенности внутренней разводки

Особенности обустройства канализации состоят в том, что основой функционирования домашней канализации является сила тяжести. Продукты жизнедеятельности двигаются по каналам самотеком под влиянием гравитации. Для того чтобы стоки от потребителя воды попали в стояк, все линии должны иметь уклон 1-1,5%. Так, при длине линии 200 см перепад высоты между отводом и выходом трубы в общий сток должен составлять 2-3 см. На каждый поворот добавляется еще 1 см. Если не соблюдать этих правил, то магистраль будет постоянно забиваться отходами.

Следующим нюансом является подбор правильного размера сечения и конфигурации магистрали.

Следует выбирать пластиковые канализационные трубы такого диаметра:

• стояк, тройник, отвод и гофра от унитаза — не менее 100 мм;
• магистраль от ванны, умывальника и кухонной раковины — 50 мм;
• слив от стиральной и посудомоечной машин — 32 мм.

Поскольку самые крупные отходы жизнедеятельности поступают от унитаза, то расстояние от него до стояка должно быть минимальным. Если для прокладки труб понадобится изменить их направление, то делать это лучше с помощью отводов под 45°, так как крутые повороты могут забиваться.

Подгонка заготовок по размерам

Особенностью изделий из полимерного материала является изменение их размеров под влиянием температуры. Так, при ее повышении на 1° происходит увеличение длины звена на 0,5%. Это нужно учитывать при проведении расчетов, чтобы не устанавливать повороты впритык к стенам. Всегда нужно оставлять 1-2 см запаса для демпферного расширения звеньев. Незначительное искривление на прочности и герметичности не сказывается.

При нарезании заготовок необходимо проверять, чтобы диаметр трубы соответствовал этому показателю фитингов, используемых при прокладке коммуникаций. Технические показатели нанесены на самих изделиях, но лучше их проверить заранее, еще до начала сборки. Следует помнить, что плотность соединения и герметичность достигаются за счет использования прокладок. Разница между внутренним и внешним диаметрами соединяемых звеньев составляет 2 мм. Незначительный люфт позволяет компенсировать незначительные ошибки, допущенные при проектировании, нанесении разметки и сборке.

Сочленение в раструб

Рассмотрим особенности соединения пластиковых труб. Они выполняются с помощью раструбов, внутри которых установлены резиновые прокладки, кольца и манжеты. Лучшими в плане долговечности считаются двойные прокладки с пластиковым кольцом. Их тяжело собирать, но приложенные усилия окупаются надежностью и долговечностью стыка. Перед соединением деталей необходимо удостовериться в том, что резинка правильной формы, плотно расположена в пазу раструба и не перекошена. Если изделие бракованное или было повреждено при сборке, то следует ее заменить на исправную деталь.

Места крепления являются самыми слабыми точками трубопровода. Со временем прокладочный материал ссыхается и уменьшается в объеме. Чтобы замедлить этот процесс, необходимо использовать качественную смазку с консервирующим эффектом. Для этого не подходит мыло и автомобильные масла. Эти вещества вызывают коррозию резины. Профессионалы рекомендуют использовать силиконовую смазку.

Края отпиленной трубы необходимо зачистить, чтобы получить фаску. После того как отрезок будет вставлен в раструб, его необходимо продвинуть вперед до упора и подать назад на 10-15 мм.

Для чего нужна фиксация канализационных труб

Правильная и надежная работа канализационной системы зависит от многих аспектов: правильного выбора и надлежащего качества материалов, безошибочно выполненного монтажа и фиксации трубопровода.

С одной стороны, надежное закрепление канализационного трубопровода к стене помогает облегчить монтаж системы, а с другой, надежно фиксирует трубы и исключает провисание и излишнюю подвижность трубы под влиянием движения стоков

Это особенно важно в местах стыков. Если труба будет ненадежно закреплена, соединения быстро расшатываются и, со временем, теряют герметичность

Запах от нечистот, а также жидкие отходы проникают наружу и серьезно отравляют жизнь людей, находящихся в помещении, где протекает канализационная труба.

Монтаж систем из труб ПВХ

Выполнение монтажа ПВХ труб своими руками предполагает соединение в общую систему трубных изделий из ПВХ, различных фитингов и всевозможных комплектующих деталей.

Соединяют трубы тремя способами:

• В раструб.
• Используя метод «холодной сварки».
• Применяя специальные соединительные муфты.

Раструбный способ больше подходит для монтажа канализационной системы. Он считается самым простым вариантом, так как для соединения необходимо закрепить конец одной трубы в резиновой прокладке, имеющейся на конце другой трубы.

«Холодная сварка» – это специальный химический состав, при использовании которого получается надежное и прочное соединение элементов.

Применение муфтового соединения более актуально при монтаже трубных изделий, изготовленных из разных материалов, к примеру, соединение металлической и пластиковой трубы.

2 Как установить канализационные трубы – горизонтальная часть сети

Больше проблем у неопытных монтажников вызывают горизонтальные трубы канализации. Несмотря на свое название, они прокладываются не строго горизонтально, а под определенным уклоном. Если такового на стадии проектирования системы не будет предусмотрено, об эффективном функционировании канализации можно и не мечтать.

Уклон позволяет водам под влиянием естественных сил гравитации стекать по трубам. Профессионалы высчитали, что идеальной скоростью стока жидкости является ее показатель в пределах от 0,7 до 1 м/с. А достигается он тогда, когда уклон в сторону вертикального участка трубопровода составляет 2-3 см на каждый погонный метр сети. Если труба имеет диаметр более 50 мм, уклон нужно обеспечивать из расчета 20 мм на метр погонный, если меньше – 30 мм.

Увеличение рекомендованного уклона ведет к тому, что потоки жидкости начинают стекать с большой скоростью. Это стопроцентно станет причиной образования осаждений на элементах трубопровода. Да и те устройства, которые располагаются дальше всего от основного вертикального стояка, придется поднимать очень высоко. Уменьшение уклона также не даст ничего хорошего – внутри труб крупные частицы будут накапливаться быстрыми темпами из-за снижения скорости потока.

Еще один важный совет для тех, кто пока не знает, как правильно монтировать канализационные трубы: на конце любой трубы, проложенной в жилище горизонтально, должен устанавливаться гидрозатвор. Обустраивают его посредством выполнения специзгиба трубного изделия или при помощи санитарно-технического устройства (сифона). Этот затвор необходим для того, чтобы из канализации в жилище не проникали неприятные «ароматы» от сточных вод.

В тех случаях, когда к новой канализации не планируется подключать бытовые агрегаты и сантехоборудование сразу же после сдачи системы в эксплуатацию, следует одевать специальные пластиковые заглушки на выводы труб. Впоследствии такие заглушки легко демонтируются, и к открывающимся отверстиям можно будет подключить нужные коммуникации.

Советы по монтажу стальных труб

Установку трубопровода проводят, выполняя несколько обязательных правил:

Вертикальную установку прокладываемой линии выполняют, используя больше крепежных элементов, по сравнению с установкой в горизонтальном положении.

Монтаж трубопровода

• При монтаже стальных труб небольшой толщины нужно делать больше точек фиксации, чем при установке больших изделий.
• На изгибе в нижней части закрепленной вертикально трубы, на участке где она переходит в горизонтальную, нужно закрепить дополнительный хомут. Недопустимо чтобы деформирующая нагрузка от вертикальной ветки системы, напрямую передавалась «лежаку».
• При установке стояка не превышающей 3м, крепления можно не ставить. Если система получиться длиннее 3 м, то по центру этажа нужно установить крепление.
• Трубы, идущие к отопительным приборам, нужно проводить, устанавливая крепежные элементы через 1,5м.

Выбрать подходящий шаг между отдельными креплениями на горизонтальных участках позволит простая таблица:

Сечение мм	Максимальное расстояние между опорами стальных трубопроводов в метрах
Неизолированные	Изолированные
15	2.5	1.5
20	3	2
25	3.5	2
32	4	2.5
40	4.5	3
50	5	3
70.8	6	4
100	6	4.5
125	7	5
150	8	6

Эти данные позволят определить необходимое расстояние между отдельными крепежными элементами для труб разного диаметра.

Любые системы должны монтироваться с учетом температурного режима. При нагреве воздуха или при высокой температуре теплоносителя, металл неминуемо расширяется, от этого полностью не удастся избавиться, уложив армированные трубы. Сборка отопительной системы лучше выполнять с помощью скользящего соединения или пластиковых кронштейнов.

Выбор подходящего крепежа для осуществления надежной фиксации канализационных труб

Для выполнения фиксации инженерных труб к стене или потолку зачастую применяются специальные хомуты, отличающиеся по диаметру. Для гарантии жесткого крепления специально подбирается хомут исключительно под диаметр трубы. А на участках, предполагающих только лишь гарантию сохранения осевого направления системы, применимы хомуты большего диаметра, при необходимости компенсирующие термическую растяжку всей системы, состоящей их пластиковых канализационных труб.

Расстояние между точками крепления канализационных труб устанавливается исключительно исходя из технических характеристик (берутся во внимание диаметр, объем потока и некоторые другие параметры), в строгом соответствии с действующими нормативно-правовыми документами — СНиП стандартами. Например, чугунные трубы фиксируются посредством хомутов: на каждые 3 м трубы одевается 2 хомута, фиксирующихся с помощью шпилек М8/М10. Например, чугунные трубы фиксируются посредством хомутов: на каждые 3 м трубы одевается 2 хомута, фиксирующихся с помощью шпилек М8/М10

Например, чугунные трубы фиксируются посредством хомутов: на каждые 3 м трубы одевается 2 хомута, фиксирующихся с помощью шпилек М8/М10.

Пластиковые трубы фиксируются хомутами или скобами, монтируемыми на горизонтальных поверхностях ровно через каждый 1 м при условии, что диаметр трубы составляет менее 63 мм, 1,5 м — если значение диаметра трубы находится в диапазоне от 63 до 160 мм и 2 м — если данное значение превышает 160 мм.

При этом, при вертикальном креплении скобы или хомуты устанавливаются ровно через каждые 1,5 м (в том случае, если диаметр трубопровода составляет менее 63 мм) и 2 м (если значение превышает 63 мм). В обоих вариантах, длина трубопровода, который не опирается на сплошное основание (в угловых точках и местах подсоединения труб к сантехническому оборудованию), не должна быть более 0,5 м.

Резиновая прокладка фиксирующих хомутов препятствует распространению звука при прохождении сточных вод через несущие конструкции.

Также зачастую используются опорные консоли. С целью фиксации кронштейна стояка стандартного диаметра применим двойной профиль. Подобный способ фиксации широко используется в тех местах, где необходимо обеспечить снижение нагрузки на несущую способность конструкции стены. Как вариант – такая необходимость имеет место в том случае, если требуется выполнить фиксацию канализационной трубы к сэндвич-панели или её ригелям фахверка, ради обеспечения большей жесткости и надежности фиксации.

Современный рынок предлагает самые разные виды кронштейнов, подходящих для крепления инженерных труб, имеющих низкие показатели термического расширения и повышенную устойчивость к воздействию неблагоприятных физических факторов внешней среды. Подобрать крепежный элемент самостоятельно бывает сложно, возможно, стоит обратиться за помощью к профессионалам своего дела.

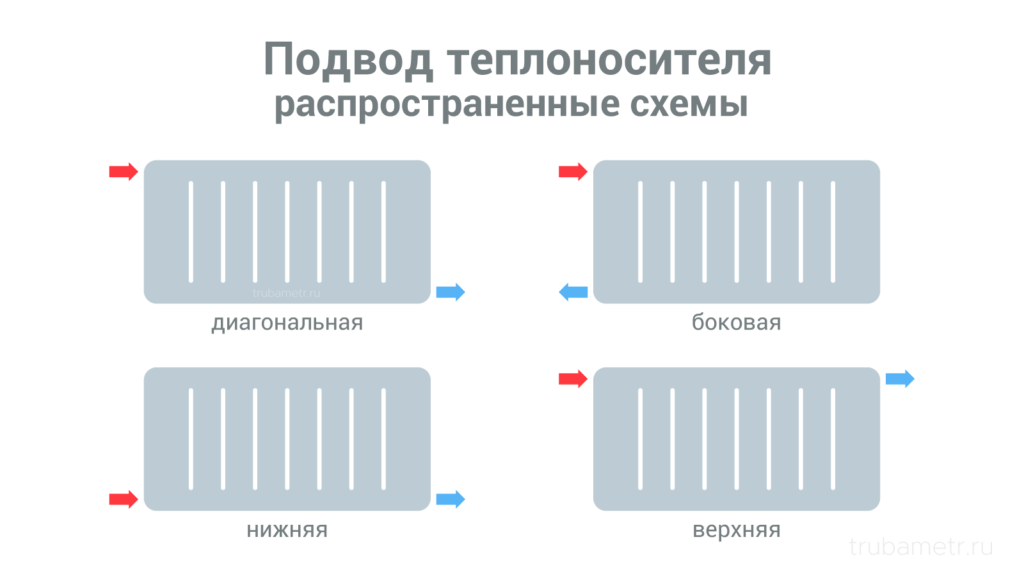

Схемы по типам подвода теплоносителя

Радиатор будет эффективно работать, если теплоноситель равномерно распределяется по всем секциям.

Теплая и холодная вода отличается плотностью. Нагретый теплоноситель всегда стремится вверх. В системе его вытесняет холодная более плотная вода. Эта особенность учитывается при подводе теплоносителя к батареям.

Подвод теплоносителя схемы

Верхняя подводка

В каждом радиаторе имеются вертикальные каналы, соединяющие горизонтальный верхний и нижний коллектор. Наличие этих элементов позволяет теплоносителю циркулировать в приборе.

При верхней подводке нагревается в основном только верх батареи. Чтобы предотвратить такой эффект после первого ребра по ходу движения теплоносителя устанавливается перемычка. Поэтому нагретая вода сначала опускается в нижний коллектор.

Потом проходит по всем секциям радиатора и попадает в обратный трубопровод. В результате верхняя подводка превращается в диагональный способ подключения батареи.

При отсутствии перемычки в радиаторе подающая труба подключается в верхней части, а обратная в нижней точке с противоположного торца батареи. Этот вариант называется диагональной обвязкой.

Нижняя подводка

Это самый простой способ обвязки. Схема предполагает установку котла в подвале или на цокольном этаже. От теплогенерирующего агрегата главный трубопровод выводится на чердачное помещение, где монтируется расширительный бак. От емкости прокладывается стартовая магистраль, но не ниже 1,5 м до первого радиатора.

Подача и обратка подключаются к батареям в нижних точках с противоположных сторон. Все радиаторы в системе соединяются с трубопроводами по такой же схеме и устанавливаются последовательно.

При установке теплового контура с естественной циркуляцией трубы прокладываются под уклоном. Последняя батарея обязана располагаться выше котла. Перепад высот между конечным радиатором и теплогенерирующей установкой не должен превышать 3 м.

Выполняется подключение:

• циркуляционного насоса;
• байпасов;
• запорных вентилей;
• кранов Маевского.

Насосное оборудование работает от электричества. При его отключении циркуляция теплоносителя возможно только естественным способом. Поэтому трубопроводы лучше прокладывать под уклоном.

Важные моменты

Есть несколько важных рекомендаций, следование которым позволит избежать ошибок:

1. Отклонение труб, находящиеся в вертикальном положении, не должно превышать 2 мм (на 1 м длины).
2. Хомут нельзя размещать на участке, где трубопроводы присоединяются друг к другу.
3. При заделке креплений категорически запрещается использовать пробки из дерева и сварку.
4. Трубы стояки в производственных зданиях крепятся через каждые 3 м (по СНиПу). СНиП – это совокупность нормативных актов, посвященных строительству.
5. Трубы стояки в жилых строениях фиксируют если высота одного этажа свыше 3 м. Это касается трубопроводов из стали.
6. Канализационные трубы из пластика следует укреплять, не забывая при этом про уклон.

Перед тем, как окончательно устанавливать хомуты, необходимо провести расчет соединений с патрубками, исключением являются мягкие виды фиксации. Для соединений раструбного характера применяют резиновые кольца. Патрубки компенсационного вида используют лишь один раз.

Таблица установленных параметров

Крепление труб из полипропилена

Промежуток между креплениями полипропиленовых труб рассчитывается во время проектирования. Данный шаг вкупе с жесткой фиксацией обеспечивает более длительную эксплуатацию. В этой ситуации как нельзя кстати будут крепления, в конструкции которых имеется резиновая прокладка.

Крепление труб из полипропилена

Расстояние между креплениями полипропиленовых труб по СНИП напрямую зависит от:

• температурного режима перегоняемой субстанции;
• содержания в стенке трубы алюминия или стекловолокна;
• коэффициента линейного расширения в полипропиленовом трубопроводе;
• толщины, диаметра и материала изготовления трубы;
• дополнительных нагрузок.

Игнорирование этих факторов отрицательно повлияет на срок эксплуатации и пропускную способность трубопровода. При слишком большом расстоянии между креплениями возникнет защемление опор и прогибание полипропиленовых труб, что приведет к разрушению всей системы.

Самостоятельно подсчитать расстояние между хомутами для труб из ПВХ довольно сложно. Для облегчения этой задачи производители стройматериалов прикладывают к своей продукции (полипропиленовым трубам) инструкцию по использованию, которая содержит пояснительную таблицу (расчет в зависимости от диаметра трубы и температурного режима прогоняемой жидкости). Пример на фото.

Если фирма надежная, то технический каталог присутствует в публичном доступе. При отсутствии сведений о расстоянии между креплениями профессионалы советуют делать между хомутами небольшие промежутки.

Данный способ имеет два недостатка:

1. Монтаж полипропиленовых труб займет больше времени, чем предусматривалось ранее.
2. Придется приобрести некоторое количество дополнительных хомутов.

Крепление канализационных труб

Проектирование трубопровода для канализации проводиться с учетом соответствующих нормативных документов (СНиП). Будут необходимы крепления, без них канализационная система не станет нормально функционировать, так как пропадет ее соосность. В данном случае используется не только хомут, но и пластиковая клипса.

В первом случае материал, из которого изготовлена труба не имеет значения (железо или ПВХ). Во втором кроме самой клипсы понадобится дюбель. Если канализационный трубопровод имеет в составе ПВХ, то его диаметр не будет большим. Причина этого в том, что пластик не предназначен для слишком большой нагрузки. Размер клипсы варьируется в промежутке 16-50 мм. Она не применяется для крепления трубы на пол.

Крепление канализационных труб

Стальные или железные канализационные трубы не меняются под воздействием высокой температуры, чего не скажешь о тех, что изготовлены из ПВХ. Подобный процесс компенсируют хомутом. При этом используют как жесткий, так и плавающий способ.

Расстояние между креплениями канализационных труб ПВХ определяется планом системы канализации. Крепеж проводят, применяя минимальный промежуток. Частота составляет 40 см при диаметре, равном 50 мм. Дальнейшие показатели увеличиваются пропорционально, например, если диаметр 100 мм, то расстояние от одного крепления до другого 80 см.

Отметка труб

Точно также осуществляется монтаж трубопровода на потолок, обычно его проводят в подвале. Крепления в виде хомутов использовать на изгибах запрещено, должно быть расстояние в 1,5 дм. Фиксировать стыковку фитинга и трубы обязательно.

Крепление трубопровода из стали

Расстояние между креплениями стальных труб по СНиП зависят от диаметра. Если условный проход достигает не более 20 мм, то промежуток между хомутами не должен превышать 2,5 м. При диаметре до 32мм – 3м.

Правила и технология крепления

Установка держателей канализационного трубопровода требует соблюдения определенных правил монтажа крепежей и технологических условий.

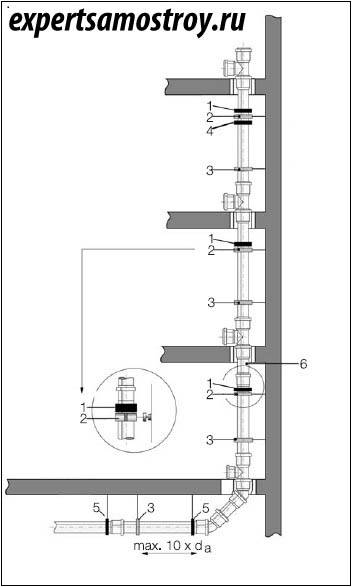

• Места крепления определяют непосредственно около раструбовых соединений, ответвлений, чтобы усилить жесткость трубопровода (на фото).
• Установку неподвижных креплений чередуют с плавающими. При этом учитывают, что между жесткими крепежными узлами правила допускают размещение не более двух подвижных компенсирующих соединений.
• Дистанция и расстояние между жесткими и подвижными держателями также должны соответствовать нормативам. Так, жесткие опоры на полипропиленовые трубы диаметром 110 мм крепятся на расстоянии не более 2 м., плавающие – на дистанции не более 10 диаметров отвода.
• На горизонтальных участках канализации уклон должен быть 20 мм на каждый метр коммуникации.

К стене

Монтаж креплений производят в следующей последовательности.

1. Используя схему разводки, размечают на стене точки фиксации с учетом технологических требований.
2. Монтаж начинают с нижней части стояка, где устанавливают неподвижную опору. Последующие крепежи выполняют с таким расчетом, чтобы обеспечить соосность и вертикальность всех сегментов.
3. Когда стояк смонтирован правильно, его отклонение от вертикальной оси не должно быть более 2 мм на одном метре трубы.
4. Дальнейшая фиксация трубопровода к поверхности стены производится хомутами либо клипсами (если сечение отводов не превышает 50 мм).

1. Пластиковые и металлические хомуты крепятся посредством самореза или металлической шпильки с шагом крепления для полипропиленовых отводов — 2 м., металлопластиковых – 1,5 м., стальных – 1 м.
2. В ответственных местах, где располагаются тяжелые элементы системы, используются опоры жесткого типа.
3. Для обеспечения отступов от стены труб сточных применяются кронштейны.

К потолку

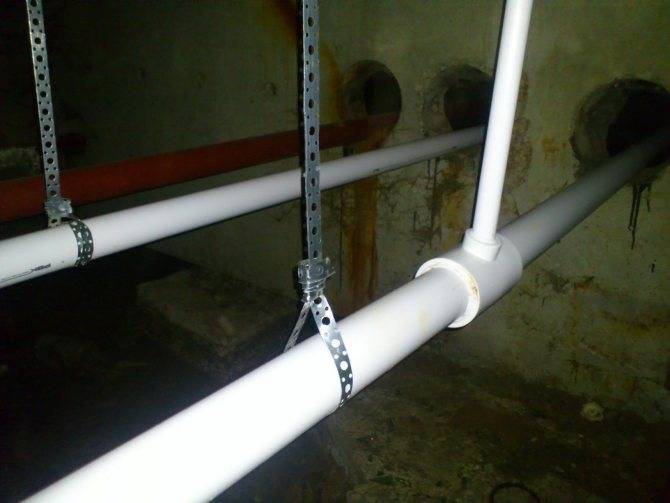

Монтаж канализационных отводов по потолку производится в подвальных помещениях и осуществляется такими же способами.

Особенностями являются:

• Фиксация хомутов с помощью анкеров.
• Использование в основном плавающих опор.
• Применение подвесного крепежа с ремешком.
• Минимальное расстояние между держателями.

К полу

Как правило, чугунные канализационные трубы непосредственно к полу не крепятся. Полимерные в отличие от них, могут деформироваться, провисать, что повлияет на уклон. Если нет возможности присоединить их к стене, крепят к полу с применением пластиковых клипс и оцинкованных саморезов.

Согласно строительным нормам прокладка канализационных отводов в полу жилых и административных помещений не допускается. В других местах её проводить по полу возможно, используя скрытую разводку в бетонной стяжке.

Установка сточных труб по полу практикуется в банях, где они выводят стоки в дренажные ямы.

В подвале

Подвал относится к неотапливаемым помещениям. Здесь наблюдается высокая разница температур и проблема теплового расширения требует своего разрешения. Неподвижные опоры в подвалах и технических подпольях зданий чередуют с плавающим крепежом.

Крепления приходится зачастую делать по полу и к потолку, для этого используют их различные виды: хомуты со шпильками, подвесы с перфолентами, пластмассовые держатели с оцинкованными саморезами.

Выбор материалов для канализации

Планируя прокладку новых коммуникаций для отвода стоков, необходимо уделить особое внимание выбору качественного материала, приспособлений и комплектующих деталей. Рекомендуется приобретать товар у проверенного поставщика, имеющего сертификат на свою продукцию

Лучше покупать изделия, выпущенные одним производителем. Это позволит избежать трудностей при подгонке и соединении деталей.

Основой для проведения расчетов является схема, на которой отображаются такие данные:

• стояк;
• ревизионный люк;
• тройник;
• горизонтальные прогоны;
• углы;
• гидрозатворы (сифоны);
• переходник;
• отводы;
• потребители воды.

Материал желательно приобретать на 10-15% больше от расчетного. В любой работе возможен брак и ошибки. Кроме пластиковых изделий, необходимо купить смазку на основе силикона. Она лучше всего подходит для соединения фрагментов магистрали и обеспечения ее герметичности.
