Крепление воздуховодов: прямоугольных, горизонтальных и вертикальных

Техника безопасности при производстве работ

 Большая часть монтажных  работ проводится на высоте. Требуются грузоподъемные механизмы. Обязательно проведение для монтажников инструктажа по технике безопасности.

Для успешного результата этапа работ на высоте требуется, чтобы:

  1. Работы выполнялись только обученными квалифицированными монтажниками.
  2. Место проведения работ было ограждено, проход людей рядом с объектом ограничен.
  3. Для снижения степени опасности монтажа на высоте все подготовительные процессы осуществлялись на нулевой отметке.

При выполнении работ в частных домах используют надежные крепкие подмости, инвентарные леса. Работы по укладке вентиляционных труб с теплоизоляцией ведут в защитных перчатках, очках.

Со спецификой обустройства прохода вентиляционных труб через кровельный пирог ознакомит следующая статья, прочитать которую мы советуем.

Установка вертикального воздуховода наращиванием сверху

Такой вариант установки вертикальных воздуховодов применяется чаще всего в том случае, когда вес готового и собранного устройства оказывает непомерное давление на строительные конструкции или подъемные машины. При таком методе сборки части стыкуются способом наращивания снизу, а сборка их в единую целую конструкцию происходит по принципу сверху вниз.

1-ый блок нужно поднять и закрепить на строительных конструкциях с помощью временных креплений. Монтаж 2-ой части происходит так же, но крепят ее уже основательно. Когда поднимается 1-ый блок, внутрь него нужно опустить канат лебедки. После этого устанавливается 2-ой блок снизу первого. После этого 1-ую часть конструкции воздуховода устанавливают поверх 2-ой, закрепляя 1-ый блок уже постоянными опорами, а не временными. По такому принципу собирается вся конструкция устройства для циркуляции воздуха.

Воздуховод – необходимость и для больших предприятий, и для маленьких кухонь. Он обеспечивает циркуляцию воздуха в помещении, поддерживает постоянный уровень влажности, устраняет неприятные запахи.

Благодаря воздуховоду можно навсегда забыть о неприятных или затхлых запахах, в помещении всегда будет свежо!

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м?/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м?/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х Lnorm, где

L – мощность приточной вентиляции, м?/ч;

N – число людей;

Lnorm – нормированное значение расхода воздуха на человека (типовое – 60 м?/ч, в состоянии сна – 30 м?/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м?/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м?;

H – вертикальные размеры помещения (высота), м?.

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

  • комнаты и квартиры – 100-500 м?/ч;
  • коттеджи – 500-2000 м?/ч;
  • офисы – 1000-10000 м?/ч

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

Sc = L х 2,778 / V, где

Sc – расчетный размер сечения провода, см?;

L – расход воздуха, м?/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см?;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.

Составление проекта

Понять, как сделать вентиляцию в комнате своими руками, несложно. Главным условием успешного монтажа является составление качественного проект будущей системы.

Он состоит из нескольких этапов:

  1. Расчет точных показателей кратности воздухообмена.
  2. Сопоставление полученных параметров с планировкой помещения.
  3. Планировка разводки воздуховода на каждом этаже и в потолочной зоне.

Эксперты рекомендуют придерживаться следующих пропорций подачи воздуха: 3м3/час на каждый квадратный метр комнаты. Чтобы определить требуемую мощность приточного узла, достаточно умножить площадь на 3.

Рекомендуем ознакомиться: Выполнение расчета площади воздуховодов и фасонных изделий

Кроме классического оборудования, на рынке продаются комбинированные модели, совмещающие сразу несколько местных функций. В их числе:

  • Вентиляция и кондиционирование. Такие системы способны выполнять качественный воздухообмен с последующим охлаждением воздушных масс. Для полноценной работы установки необходимо обустраивать дополнительную охлаждающую секцию, которая соединена с холодильным механизмом.
  • Вентиляция и отопление. В таком случае необходимо установить рекуператор — специальный контроллер, проводящий два воздушных потока. С его помощью можно достичь максимальной экономии электрической энергии.

Конечные показатели стоимости определяются следующими условиями:

  • Размеры квартиры и ее целевое назначение.
  • Число жильцов.
  • Размещение жилья по отношению к сторонам света.
  • Размер и количество оконных проемов.

Сопоставив все перечисленные параметры, можно упростить выбор оборудования при установке вентиляции своими усилиями. К примеру, среднестатистическая цена обустройства системы в двухкомнатной квартире с несколькими окнами, которые выходят на северную сторону, будет составлять около 40 тысяч рублей.

Конструкция воздуховодов и предъявляемые требования

Движение воздушных потоков внутри здания и снаружи осуществляется по вертикальным и горизонтальным вентиляционным каналам. Монтаж труб вентиляции производится по проектным отметкам, указанным в рабочих чертежах. Правила установки приведены в нормативных сборниках СП 73.13330.2016 и СП 60.13330.2016.

Вентиляционные каналы могут быть выложены внутри капитальных стен или располагаться в помещениях дома под потолком или вдоль стен. Нередко обстоятельства диктуют проектирование воздуховодов снаружи здания.


Бывает, что прокладка воздуховодов производится за пределами здания. Предпосылки к подобному решению связаны в основном с переделкой жилых объектов в коммерческие или производственные

Разделение каналов по функциональности:

  • приточные – по ним в дом поступает свежий воздух;
  • вытяжные – для удаления загрязненных воздушных масс.

При естественной вентиляции в частном доме все вытяжные каналы могут проходить в одной шахте. Для этого помещения с повышенной влажностью, нестабильной температурой и характерным парообразованием, из которых удаляется использованный воздух, проектировщики стараются расположить рядом друг с другом.

К вентиляционным каналам предъявляется целый ряд требований:

  • герметичность;
  • бесшумность;
  • компактность, расположение в скрытых частях дома;
  • прочность, долговечность.

В ходе монтажа из отдельных типовых деталей создается пространственная структура воздуховодов. Для ее строительства применяют кроме прямолинейных элементов дополнительные фасонные части.


Отвод служит для поворота канала на 90 градусов. Тройник и крестовина предназначены для создания ответвлений от магистрали. Зонты предотвращают попадание в трубу мусора и атмосферных осадков. Ниппель соединяет все части между собой

По внешней конфигурации применяют круглые и прямоугольные воздуховоды. Трубы с цилиндрическими формами имеют оптимальные данные для беспрепятственного движения воздушных масс. Прямоугольные короба позволяют экономить свободное пространство, их легко спрятать за фальшь-стенами и подвесными потолками.

Воздухопроводы бывают жесткими и гибкими. Жесткие магистрали изготавливают и в круглом и прямоугольном варианте по ВСН 353-86, ТУ-36-736-93.

Для жесткого варианта используются материалы:

  • холоднокатаная оцинкованная сталь – 0,5 – 1,0 мм;
  • горячекатаная тонколистовая сталь – 0,5 – 1,0 мм;
  • полимеры – 1,0 – 1,5 мм.

Для влажных помещений подойдут воздуховоды из пластика или из нержавеющей стали толщиной 1,5 – 2,0 мм. В химически активных зонах применяют трубы из металлопластика, алюминия и его сплавов.

Гибкие каналы выполняют в виде труб из мягкого материала. Их часто используют как удобные вставки для присоединения жестких воздуховодов к вентиляционному оборудованию.


На поперечном сечении хорошо видна многослойная структура гибкого утепленного канала: мягкая оболочка, армирующий пластиковый или металлический каркас. Послушность трубам придают материалы: алюминиевая фольга, полиэфир, силикон, текстиль, резина

Изгибающиеся вентиляционные каналы подходят для перемещения воздуха с небольшой скоростью и давлением.

В жилых домах часто монтируют вентиляционные трубы из ПВХ с высокими тепло- и звукоизоляционными свойствами.

Типовые детали из поливинилхлорида соединяют с помощью:

  • неразъемных контактов – сварки встык или приварных муфт;
  • разъемных элементов – фланцев, муфт, раструбов.

Крепления к воздуховодам из ПВХ применяют как подвесные, так и опорные.

Теплоизоляция защищает вентиляционные каналы от образования конденсата. В основном это касается производственных и неотапливаемых помещений. Для частных домов и офисов теплоизоляция применяется при утеплении вентиляции на чердаке. Звукоизоляция труб выполняется в жилых комнатах.

Обязательно выполняется заземление металлических вентиляционных труб для снятия накапливающегося статического напряжения.

Техника безопасности при монтаже воздуховода

Расчет диаметра труб для вентиляции можно делать самостоятельно по таблице

Для работы на высоте применяются надежные подмости (в домашних условиях), сертифицированные леса (в промышленных масштабах). Обязательно используется страховочные пояса. Надеваются защитные очки и перчатки при работе с ватными утеплителями, которые выделяют в атмосферу волокнистые примеси.

Резка утеплителя проводится хорошо заточенным инструментом, желательно за один раз, чтобы не происходило размочаливание материала. При попадании вредного вещества в глаза их промывают большим объемом воды и сразу обращаются к врачу. Специалисты надевают нескользящую обувь для работы на подмостях и защитные каски на голову.

Расчет воздуховода

Для расчета сечения воздуховодов специалисты предварительно составляют общую схему воздухопроводной сети и вычисляют необходимый объем воздухообмена (м3/ч).

Формула расчета сечения воздуховода выглядит следующим образом:

S = L / 3600 V

где S – площадь сечения воздуховода (круглого либо прямоугольного), м2

L – необходимый объем воздухообмена, м3/ч

V – скорость воздуха в канале, м/с

3600 – коэффициент для согласования единиц (часы и секунды)

Диаметр круглого воздуховода высчитывается по формуле:

Размеры прямоугольного воздуховода высчитываются по формуле:

S = A x B

где А и В – это ширина стен воздуховода, м

Среди имеющихся в ассортименте труб и коробов необходимо выбрать те каналы, которые соответствуют либо незначительно превышают расчетное значение.

В жилых и офисных помещениях скорость воздуха в каналах ограничивают на уровне 3 – 4 м/с, поскольку при более высокой скорости шум от вентиляции будет весьма ощутимым. В магистральных каналах, к которым подсоединяется вентустановка, скорость потока может достигать 6 – 8 м/с, так как сечение присоединительного фланца ограничено размерами вентиляционного оборудования. В случае, когда скорость потока превышает 8 м/с или шум от магистрального воздуховода попадает в жилые помещения, скорость можно уменьшить, установив более широкий канал – в этом случае он соединяется с фланцем вентиляционной установки через переходник.

В таблице ниже приведены данные по расходу воздуха в круглых и прямоугольных воздуховодах при разных скоростях движения воздуха.

Чтобы максимально снизить уровень шума от системы вентиляции, можно использовать низкоскоростные воздуховоды с сечением больше, чем необходимо из расчетов. Однако такие каналы занимают слишком много пространства и экономически нецелесообразны.

Способы крепления воздуховодов

Крепление шпилькой и профилем. Один из наиболее популярных в профессиональной среде способов крепления, осуществляется посредством Z и L-образного профиля. Принципиальных различий нет – в обоих случаях профиль крепится к коробу с помощью саморезов. Z-образный профиль чаще используется для фиксации тяжелых массивных воздуховодов – в этом случае уголок дополнительно поддерживает короб под нижний угол и придает конструкции дополнительную жесткость, снижая при этом нагрузку на саморезы.

В месте фиксации профиля к шпильке устанавливаются резиновые уплотнители – они гасят вибрацию воздуховода и снижают уровень шума.

Крепление шпильками и траверсой обычно используется при монтаже больших магистральных воздуховодов шириной свыше 600 мм. В этом случае тело воздуховода опирается на траверсу, а возможные боковые перемещения ограничены шпильками. Для более плотной фиксации и повышения звукоизоляции между стенкой воздуховода и траверсой прокладывается дополнительный резиновый профиль. Данный метод предпочтителен при монтаже звуко- и теплоизолированных воздушных каналов, так как сам воздуховод остается полностью герметичным в связи с отказом от саморезов.

Особенности гибких воздуховодов

На крупных предприятиях нередки такие случаи, когда для проведения воздуховода в отдаленную часть помещения необходимо изогнуть конструкцию под достаточно большим углом. Именно для таких случаев и существуют гибкие воздуховоды. Несмотря на название, нужно сказать, что материалом для этого вида воздухорегулирующего устройства является металл, хотя ранее использовались также резина и текстиль, но эти материалы слишком недолговечны, поэтому их использование не является целесообразным. Для соединения частей гибких воздуховодов чаще всего используется круглое сечение. Гибкие воздуховоды, сделанные из металлических элементов, представляют собой круглую полую трубку, образованную из алюминиевой проволоки, части которой соединяются с помощью фальцевого замка.

Схема теплоизолирующего воздуховода.

Такая конструкция обеспечивает прекрасную гибкость устройства, оно может изгибаться даже под большим углом. К тому же гибкий воздуховод может работать при температуре от -30°С до +300°С.

Столь прекрасная гибкость и отличная выносливость позволяют устройству работать даже в очень тяжелых условиях. Но подобные конструкции не отличаются высокой прочностью в плане физических воздействий. Эту проблему можно решить с помощью использования гибких армированных воздуховодов, материалом для которых служат пластмасса и металл. Существует не один вид подобного гибкого воздуховода, ведь это устройство может служить для разных целей. Одной из наиболее распространенных основ для подобного устройства является ламинированная алюминиевая фольга. Этот материал обретает еще более высокую прочность благодаря обмотке из стальной проволоки, которая дает возможность несколько раз гнуть трубку в одном и том же месте и даже формировать из нее витки и узлы без каких-либо последствий для функционирования устройства.

Альтернативой ламинированному алюминию может служить такой материал, как полиэфирная металлизированная лента. Их отличие не столь значительное и заключается в стойкости: ламинированная алюминиевая фольга имеет диапазон температур от -30°С до +140°С, в то время как воздуховоды, в которых используется полиэфирная металлизированная лента, способны нормально функционировать при температуре от -30°С до +90°С.

Монтаж гибкого воздуховода

Монтировать гибкие системы намного проще жестких. Вытяжка над газовой плитой – пример установки.

Различают три вида установки систем:

  1. Герметизация. При данном виде соединительный стык системы герметизируют герметиком, и является не единственным способом в горизонтальном монтаже.
  2. Резка. Гибкую вентиляционную трубу по данному варианту установки растягивают. Отмеряют нужную длину, и по витку отрезают необходимую часть.

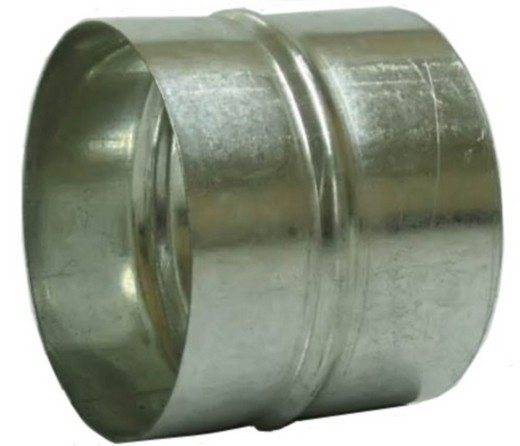

  3. Соединение. В данном случае воздуховод одевают на соединитель. Как минимум, на соединители должно быть пятисантиметровое присутствие части системы с одной стороны.

Установка гибкого отвода воздуха монтируется с учетом движения  воздуха в системе. Правильно установленная вентиляция уменьшает гул. Этого можно добиться, установив отлично вентиляцию, на котором указан стрелкой поток воздуха.

Общие правила

Система воздуховодов должна обеспечивать выполнение ряда функций, для которых каналы должны обладать следующими качествами:

  • тепло- и шумоизоляция
  • плотность соединений, герметичность
  • установка в неиспользуемых участках объема помещений, компактность
  • устойчивость ко всем нагрузкам, как внешним, так и внутренним, прочность

Правила монтажа воздуховодов изложены в СП 60.13330 (Отопление, вентиляция и кондиционирование) и в СП 73.13330.2012 (Внутренние санитарно-технические системы зданий). В них изложены нормы и требования к монтажу, определены допустимые параметры и виды несущих конструкций. В частности, указывается необходимость установки в отдалении от горячих поверхностей или установок, наличие заземления.

Установлены правила соединения и подвески всех типов воздушных каналов, определены правила подвеса к потолочной плите или несущему элементу

Особое внимание уделяется правилам герметизации воздуховодов, позволяющим уменьшить утечки или потери и повысить производительность системы

Техническое обслуживание

Эффективность готовой вентиляционной системы зависит не только от грамотных расчетов и правильной сборки, но и от регулярной очистки воздуховодов. Эта процедура не отличается значительной сложностью и не требует демонтажа отдельных участков канала.

Различают два способа очистки:

  • Механический. Не подходит для гибких воздуховодов, поскольку можно легко повредить тонкие стенки каналов. Здесь применяются вакуумные насосы и гидромеханические приспособления.
  • Химический. Чаще используется для удаления жировых отложений, скапливающихся в воздуховодах домашних кухонь и предприятий общественного питания. Метод подразумевает использование специальных спреев или микрогранул, способных разрушать органику.

Помимо регулярной очистки, воздуховоды нуждаются в дезинфекционных мероприятиях. Это необходимо для ликвидации болезнетворных бактерий, клещей и т.п. Дезинфекция производится при помощи порошковых, аэрозольных составов, либо жидкостей на основе перекиси водорода.

Реализацию мероприятий по очистке и дезинфекции воздуховодов осуществляют специализированные организации, имеющие необходимый инструмент и достаточный опыт работы.

Монтаж гибкого воздуховода

Гибкий и полужесткий воздуховод с небольшим сечением обычно устанавливается в квартирах и небольших коттеджах. Монтаж гибкого воздуховода осуществляется в несколько этапов.

  1. Разметка магистрали. Система вентиляции и кондиционирования воздуха обычно устанавливается согласно проектным чертежам, где указаны траектории прокладки воздуховодов. Проводим на потолке линию (карандашом или маркером), вдоль которой пройдет канал.
  2. Монтаж креплений. Чтобы предотвратить возможные провисания, крепим дюбеля через каждые 40 см нашей линии и фиксируем на них хомуты.
  3. Определяем необходимую длину воздуховода и отмеряем рукав воздуховода. Замерять «трубу» необходимо при ее максимальном натяжении.
  4. Если необходимо отрезать лишнюю часть воздуховода – можно воспользоваться острым ножом либо ножницами и перекусить проволоку (каркас) кусачками. Резать изоляцию можно только в перчатках.
  5. Если необходимо нарастить длину воздуховода – противоположные части рукава надеваются на соединительный фланец и крепятся хомутами.
  6. Конец рукава соединяется с патрубком или фланцем вентиляционной решетки (или фиксируется в месте ее будущей установки).
  7. Остальная часть рукава под натяжением протягивается через подготовленные хомуты до точки соединения с центральной вентиляционной магистралью.
  8. Если в проекте предусмотрено несколько вентиляционных отверстий, то к каждому из них создается отдельный отвод.

Особенности видов фиксации

Чаще всего в профессиональной среде пользуются совмещением кронштейна и шпильки для фиксации деталей. Особенно хорошо вариант крепежа подходит, если вес деталей системы значительный. Благодаря использованию кронштейна снимается значительная часть нагрузки с крепежных элементов.

Если необходимо монтировать жесткий воздухообменник, то понадобится привлечение сторонних специалистов. Для его крепежа к стене используется металлическая шпилька. Толщина крепежной шпильки рассчитывается исходя из таких параметров как длина трубы, материал шпильки. Использовать такой способ монтажа можно как для труб круглого, так и квадратного сечения. Для эффективного поддержания частей используются специальные хомуты, выполненные из металла. Стыки узлов и деталей конструкции укрепляются с помощью специальных стягивающих болтов.

Удобнее для монтажа своими руками использовать гибкие фрагменты. Для их крепежа не нужно обладать специальными знаниями, выполнить все необходимые действия легко. Нужно только учитывать направленность потока воздуха во время осуществления сборки. Крепить такие конструкции гораздо проще в труднодоступных местах, таких как потолки и шахты, которые нередко могут оказаться для аналогов из жестких материалов неподходящими.

Стоимость элементов для гибкой системы вентиляции и крепление воздуховодов к стене обойдется значительно дешевле, чем аналогов из стали. Если необходимо выполнить монтаж воздухообменника на большой высоте, то необходимо прибегать к помощи промышленных альпинистов, обладающих опытом проведения подобных работ.

Крепление воздуховодов можно выполнять несколькими способами. Их монтируют в вертикальном и горизонтальном положениях. Можно устанавливать и в наклонной плоскости, но это бывает не часто. Чаще всего они прикрепляются к стене или потолку при помощи специальных креплений. Каким способом будет устанавливаться воздуховод, зависит от параметров основного канала.

Сфера применения

Производители выпускают гибкие трубы для воздушных каналов в диапазоне диаметров от 76 до 710 мм. Различают воздуховоды для общеобменной вентиляции и высокотемпературные.

В жилищном строительстве спросом пользуются трубы до 350 мм в диаметре. В качестве полноценной вентиляционной системы их устанавливают в жилых малоэтажных домах. В качестве отдельных рукавов, подсоединяемых к центральной шахте, гибкие воздуховоды незаменимы в многоквартирных зданиях.

Гибкие воздуховоды используют:

  • в системах кондиционирования;
  • в нефтеперерабатывающей, химической промышленности;
  • в общественных зданиях;
  • в пищевой промышленности.

В производственных цехах гибкие воздуховоды используют:

  • для выведения отработанного, грязного воздуха, который содержит механические взвеси и химические загрязнения;
  • для нагнетания теплого воздуха.

Рекомендуем ознакомиться: Как организовать систему вытяжки отработанного воздуха в деревянном доме

Для использования в промышленности выпускают гибкие воздуховоды со специальными функциями. Это утепленные трубы, армированные, с защитным покрытием, многослойные.

Гофрированные воздуховоды и их разнообразие

Гибкие воздуховоды применяются не только там, где нужно изгибать трубу, но и в помещениях, имеющих определенные требования. Отсюда гофрированные воздуховоды классифицируются на:

  • теплоизолированные, которые также могут быть стандартной и повышенной прочности, у которых внутри проложен теплоизоляционный слой;
  • неизолированные воздуховоды, с повышенной или стандартной прочностью;
  • звукоизоляционные, с внутренним перфорированным воздуховодом для звукопоглощения.

Элементы гибких воздуховодов

Из чего состоит воздуховод, зависит от его вида. Есть сплошные трубы (бескаркасные). Они делаются из ПВХ или листа алюминия.

Трубы с утеплением. Полиэфирная лента как основа, стекловата — утеплитель.

Каркасные воздуховоды производят из проволоки, на которую накручивается алюминиевая фольга. Некоторые производители звукоизолируют воздуховод при помощи очень тонкого волокна из базальта.

Гибкие вставки

Гибкие вставки нужны для уменьшения вибрации, идущей по трубам от вентилятора. Их можно применять при температуре -40 — 80 градусов Цельсия.

Разновидность гибкой вставки для круглого воздуховода

Устанавливают гибкие вставки на выходе вентилирующего устройства. Материал — брезентовая парусина. Бывают также виниловые и капроновые вставки.

Муфты

Муфта — соединительный элемент для гибких воздуховодов, например, pu 0 7. Она отличается от ниппеля тем, что ее надевают на соединяемые детали сверху, поэтому в диаметре муфта должна немного превосходить эти детали. Стандартный материал соединительного элемента — оцинкованная сталь. Оцинковка обладает высоким запасом огнепрочности, для остальных типов воздуховодов необходима дополнительная огнезащита.

Соединительная муфта для вентиляции

В качестве примера приведем , являющуюся производителем муфт для гибких воздуховодов.

Разветвители

Стальные нержавеющие разветвители с полимерным покрытием универсальны для любого типа воздуховодов. Они могут быть в виде крестовины, прямого и У-образного тройников. Необходимы на объектах со сложной геометрией вентиляционных систем.

Разветвитель-тройник для гибкого воздуховода вентиляции

Гибкие трубы для вентиляции

Гибкие вентиляционные трубы производят из алюминиевой фольги или армированного пластика. Аэродинамические свойства гибких вентиляционных труб сравнительно слабы. Поэтому обычно их используют для формирования поворотов на сложных участках, в том числе для транспортировки сред с температурой до +250 градусов.

Алюминиевые вентиляционные трубы состоят из нескольких слоев фольги. Они хорошо гнутся, легкие и удобные в транспортировке. Длина их в растянутом состоянии увеличивается в 3 раза. Но гофрированная внутренняя поверхность снижает пропускную способность вентиляционной трубы. К тому же, в складках собирается пыль.

Полиэфирные

изготавливают из нескольких слоев пластика и металлической фольги. Жесткость конструкции придает каркас из каленой стальной проволоки. Пластиковые гибкие воздуховоды выдерживают температуры от -50 до +70 градусов.

Одной из главных проблем гибких воздуховодов являются высокие потери давления по трассе. Их можно рассчитать, пользуясь диаграммой.

В связи с низкой пропускной способностью, гибкие вентиляционные трубы подходят для систем со скоростью движения воздуха не более 30 метров\сек и невысоким давлением. Поэтому их смело можно рекомендовать в качестве воздуховодов для кухонных вытяжек и бытовых вытяжных вентиляторов.

Методы закрепления вертикальных воздуховодов

Если воздушный канал имеет круглое сечение при калибре до 1 м, то к кирпичной стене его присоединяют с применением опоры, которая состоит из таких деталей, как:

  • консоли (металлические);
  • специальные подкладки;
  • хомуты (один из полосовой стали, а другой из уголка).

К колонне из железобетона воздухопроводы круглого сечения присоединяют кронштейном. Он состоит из приваренных к железной плите консолей и двух половинных хомутов, которые соединяют болтами после окончательной сборки воздуховода.

Если отсутствует возможность крепления вентиляции на стены или колонны, то ее можно закрепить, используя крышу.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
