Как сложить круглую печь в металлическом футляре

Этапы изготовления круглой голландки

Фундамент

Как и в любой другой конструкции, чтобы печь голландка круглая была устойчивой и могла правильно функционировать, для начала необходимо изготовить фундамент:

  1. Для этого нужно выкопать углубление, в которое будет установлено основание для печи.
  2. Сначала проведите измерения и разберите напольное покрытие, заранее определившись с будущим местоположением системы.
  3. Выкопайте углубление и залейте в него цементный раствор такой консистенции: 1 ведро цемента, 3 ведра песка.
  4. Сверху на получившееся будущее основание нужно положить арматурную стяжку, чтобы фундамент лучше держал конструкцию голландки.
  5. Дайте просохнуть раствору 10-15 дней, перед началом работ по возведению печи.

Изготовление металлического кожуха

Устанавливать металлический кожух на голландскую печь было придумано в Российской Империи немецким конструктором Утенмарком, зачастую именно в честь него называют подобные системы – «утенмарковка».

Сегодня на рынке отопительных систем и товаров к ним существует широкий ассортимент уже готовых металлических кожухов для голландских печей. Продаются они готовыми размерами, поэтому если вы решили использовать «утенмарковку» приобретенную в магазине, то следует заранее сопоставить её с размерами печи. Выглядят готовые сборные металлические кожухи так:

Металлический кожух

Если же было решено изготовить кожух из металла своими руками, то в виде материала можно использовать обычный оцинкованный лист или кровельное железо:

Заготовки лучше подготовить к монтажу заранее, предварительно сделав отверстия для топки, задвижки, поддувала и дверки для прочистки

Важно понимать, что кладку формируют размеры кожуха, поэтому учтите это при его изготовлении. Заготовки для кожуха

Заготовки для кожуха

Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла.

Кладка и порядовка

Важной особенностью в кладке голландской печи, является порядок её рядов, не каждый мастер готов взяться за установку подобных конструкций, поэтому решение делать круглую голландскую печь своими руками является рискованным. Но если вы уверены в своих умениях, то важно использовать специально изобретенную порядовку данной конструкции. Внешний вид

Внешний вид

В разрезе печь голландка круглая в кожухе выглядит так:

Схема круглой голландки в разрезе

Особенность кладки кирпичей

Монтаж кожуха производится одновременно с укладкой голландки. Участок системы до перекрытия топки кладут в пол кирпича – то есть первые три ряда. Затем при помощи отвеса и уровня устанавливается кожух — его первое, нижнее кольцо. Расстояние между стенкой футляра и кладкой заливается готовым полужидким глиняным раствором.

Теперь производится формирование топки, при этом важно соблюдать порядовку и перевязку, чтобы конструкция имела хорошую устойчивость и высокий КПД. Когда топка сформирована можно приступать к кладке последующих частей голландской системы

Первые ряды

Не смотря на кажущуюся простоту конструкции, главным здесь является порядовка системы, без неё каменщик не сможет установить всю систему правильно. Первые двенадцать рядов начинаются так, на схеме указаны размеры и вся порядовка голландки:

1-12 ряды

С 13 по 29 ряд и схема трубы изображены на следующей порядовке конструкции:

13-29 ряды

30-32 ряды

Обратите внимание, что если неправильно сложить один ряд, не говоря уже о большем количестве ошибок, то дым будет валить в дом, и система не сможет функционировать правильно

Первая тестовая топка печи

Важно произвести первую топку в соответствии с определенными правилами:

  • Производить тестовую протопку отопительной системы нужно после полного высыхания всей конструкции, в том числе кладочного и облицовочного раствора. Преждевременный тест печи может привести к растрескиванию конструкции, что ухудшит её технические характеристики и приведет к нарушениям в работе.
  • Первая топка производится с использованием 1/5 частью топлива. Сначала необходимо заложить щепку, стружку, а затем можно уже подкладывать поленья побольше. При этом все задвижки и заслонки должны быть открыты.

Мнение эксперта Павел Круглов Печник с 25-летним стажем

Если у вас установлен термометр, то следите чтобы температура в системе не достигла 600 градусов по Цельсию – проводить тестовую топку нужно осторожно, постоянно осматривая всю конструкцию на наличие повреждений в системе

ЗАКАЗАТЬ

Цены

Внимание! Цены, указанные в этом разделе, действительны только при заказе до 10 августа года

Пенсионерам скидка 10% с цены за работу!

Есть два варианта сотрудничества.

1. Вы завозите материал сами (список необходимого будет дан, рекомендации, если надо, тоже)

В этом случае вы оплачиваете только работу #8212; 39000 рублей. Эта цена актуальна до 10 августа года.

Оплата после окончания работы.

2. Под ключ. Мы сами привозим все необходимое и строим печь. 84000 рублей. 45000 рублей вы платите в день доставки материала, перед разгрузкой. Остальные 39000 после окончания работ.

Как видите, вы ничем не рискуете. Ничего не оплачиваете вперед.

1. Цена #171;под ключ#187; может поменяться при резком росте цен на материал.

2. Цена #171;под ключ#187; действительна при нахождении объекта (дом, дача) до 50 км от СПб (от кольцевой). Если дальше #8212; договариваемся.

3. Цены не включают в себя строительство основного дымохода (трубы). Если трубы нет, надо делать. Приблизительная цена сэндвич-дымохода (двухконтурная труба из нержавейки) под ключ около 35000 рублей (при заказе вместе с голландкой)

4. Цены не включают в себя демонтаж старых печей и изготовление фундамента.

5. Выезд на место для консультации платный #8212; 1000 -2000 рублей (зависит от того, куда ехать). При расчете по окончании работ эти деньги засчитываются в оплату.

Другие виды цилиндрических печей

Помимо широко известной модификации в железном кожухе, существуют и другие круглые печи для дома. Одни из них можно построить, а другие – купить в готовом виде.

Кирпичные отопительные печи

Вместо металлической «рубашки» для облицовки кирпичных печей используют изразцы. В этом случае теплоэффективность очага значительно возрастает. Изразцы равномерно распределяют и сохраняют тепло, повышают безопасность печного оборудования и превращают печь в роскошный домашний очаг. Чаще всего за основу конструкции в этом случае берут голландку, придавая ей округлую форму.

Роскошная цилиндрическая изразцовая печь

Проще всего построить эффективный круглый очаг для отопления дома или дачи на основе готовой чугунной топки. Вместо дорогостоящих и сложных в работе изразцов в последнее время для облицовки кирпича используют доступный керамогранит или талькохлорит – практичный печной камень.

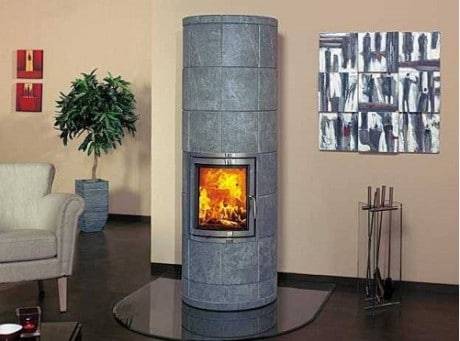

Круглая печь на основе готовой топки, облицованная талькохлоритом

Конвекционные печи из чугуна и стали

Современные чугунные и стальные печи-камины длительного горения в форме цилиндра ценят за оригинальный вид и компактность. Они одинаково подходят для пристенного, углового и островного размещения. Металлические очаги работают по принципу конвекции, поэтому для них несущественны небольшие размеры и низкий теплонакопительный коэффициент.

Печь-камин из металла

В какой-то мере к круглым металлическим печам можно отнести «булерьян» – популярную серию приборов для эффективного нагрева воздуха. Конструкция этой модели включает теплообменные трубы, окружающие топку. Холодный воздух попадает в нижние отверстия воздуховодов, нагревается и распространяется по помещению.

Принцип работы печи «булерьян»

Любое печное оборудование для дома требует подключения к дымоходу. Если навыков работы в этой области нет, после приобретения готовой печи необходимо обратиться к профессионалу за квалифицированной помощью.

Преимущества Круглой печи в металлическом футляре:

  1. Круглая печь в металлическом футляре имеет очень хорошие отопительные характеристики.
  2. Круглая печь в металлическом футляре занимает мало площади помещения.
  3. Круглая печь в металлическом футляре долговечна и при должном уходе и обслуживании всегда выглядит как новая.
  4. Современные технологии и материалы позволяют качественно окрасить печь в любой цвет.
  5. Возможно установить на круглую печь каминную дверцу со стеклом.
  6. Круглая печь в металлическом футляре значительно дешевле хорошей теплоёмкой кирпичной печи, при этом не уступает по отопительным характеристикам.

И при должной отделке такая печь может быть интересным украшением интерьера.

array(9) { => array(37) { => string(2) «86» => string(19) «2016-07-18 13:30:58» => string(2) «16» => string(31) &.

Материал   Шамотный кирпич
Система вторичного дожига    Да
Облицовка Металлический футляр
Футеровка    Шамотный кирпич
Тепловая мощность     2,6 кВт
КПД 81%
Объем отапливаемого помещения    120 м3
Диаметр дымохода 120 мм
Выход дымохода Вверх
Масса    1100 кг
Габариты (dхh) 800х2100 мм
Режим длительного горения     Да
Система очистка стекла Да

» => string(4) «HTML» } => string(0) «» => string(41) «Характеристики товара» => array(2) { => string(4) «HTML» => string(0) «» } => string(1357) «

Материал   Шамотный кирпич
Система вторичного дожига    Да
Облицовка Металлический футляр
Футеровка    Шамотный кирпич
Тепловая мощность     2,6 кВт
КПД 81%
Объем отапливаемого помещения    120 м3
Диаметр дымохода 120 мм
Выход дымохода Вверх
Масса    1100 кг
Габариты (dхh) 800х2100 мм
Режим длительного горения     Да
Система очистка стекла Да

» } => array(38) { => string(3) «183» => string(19) «2016-10-18 18:28:05» => string(2) «16» => string(25) «Тип отопления» => string(1) «Y» => string(3) «500» => string(10) «OTOPL_TYPE» => string(0) «» => string(1) «L» => string(1) «1» => string(2) «30» => string(1) «L» => string(1) «Y» => NULL => string(0) «» => string(1) «5» => NULL => string(1) «0» => string(1) «N» => string(1) «N» => string(1) «N» => string(1) «N» => string(1) «1» => NULL => NULL => string(0) «» => array(1) { => string(6) «148043» } => array(1) { => string(18) «Воздушное» } => array(1) { => NULL } => array(1) { => string(18) «Воздушное» } => array(1) { => string(9) «otopl_air» } => array(1) { => string(3) «500» } => array(1) { => string(3) «171» } => array(1) { => string(18) «Воздушное» } => array(1) { => NULL } => string(25) «Тип отопления» => string(0) «» => string(18) «Воздушное» } => array(38) { => string(3) «185» => string(19) «2016-10-18 18:33:02» => string(2) «16» => string(10) «Опции» => string(1) «Y» => string(3) «500» => string(6) «OPTION» => string(0) «» => string(1) «L» => string(1) «1» => string(2) «30» => string(1) «L» => string(1) «Y» => NULL => string(0) «» => string(1) «5» => NULL => string(1) «0» => string(1) «N» => string(1) «N» => string(1) «N» => string(1) «N» => string(1) «1» => NULL => NULL => string(0) «» => array(2) { => string(6) «148044» => string(6) «148045» } => array(2) { => string(44) «Система «Чистое стекло»» => string(35) «Длительное горение» } => array(2) { => NULL => NULL } => array(2) { => string(44) «Система «Чистое стекло»» => string(35) «Длительное горение» } => array(2) { => string(10) «clear-glas» => string(9) «long-burn» } => array(1) { => string(3) «500» } => array(2) { => string(3) «175» => string(3) «178» } => array(2) { => string(44) «Система «Чистое стекло»» => string(35) «Длительное горение» } => array(2) { => NULL => NULL } => string(10) «Опции» => string(0) «» => array(2) { => string(44) «Система «Чистое стекло»» => string(35) «Длительное горение» } } }

Кладка печки своими руками


Если расположить печь в центре дома, он будет прогреваться равномерно Строительство шведки начинают с подготовки. Необходимо рассчитать ее мощность, найти оптимальное расположение – между помещениями, как можно ближе к центру комнаты. Печь лучше строить одновременно с возведением самого здания. Она весит около 3 тонн и для нее закладывают отдельный фундамент.

Допускается установить печку в готовой постройке, но для этого придется разбирать полы, стену, кровлю. Проще приобрести металлический аналог шведки – «Рязанку» или другую варочно-отопительную мобильную модель.

  1. Под фундамент выкапывают яму, глубиной до 0,8–1 м. Величина определяется уровнем промерзания грунта. Фундамент должен лежать ниже этой глубины.
  2. Схема обычная: до 15 см утрамбованного песка, 20 см битого кирпича и камня, 10 см щебня или галечника и слой бетона такой высоты, чтобы он возвышался над уровнем грунта на 15 см. Все слои обязательно утрамбовывают. Бетон усиливают арматурной сеткой: она размещается в верхних слоях, не доходя до открытой поверхности на 10 см. Размеры фундамента на 10–15 см превышают габариты печи.
  3. После высыхания бетона фундамент гидроизолируют рубероидом.
  4. Рекомендуют утеплить низ печи. Шведка устроена таким образом, что создает мощный, направленный вниз поток тепла. Чтобы его не терять, под основание печи укладывают несколько слоев базальтового картона. Более дорогой способ – выкладка самого нижнего ряда из шамотного кирпича.
  5. Шведскую печь своими руками выкладывают по определенной схеме. Можно найти готовое описание для самых разных размеров.
  6. 1 и 2 ряд всегда сплошные. Кирпич – глиняный, укладывают со смещением и с обвязкой. Это основание обеспечивает прочность конструкции.
  7. В 3 и 4 ряду формируют зольник и отверстия для чистки. Все они закрываются дверцами. Монтаж их одинаков: на скрученную стальную проволоку, которую закрепляют прямо в кирпичную кладку. С 5 ряда по чертежу начинают формировать топку. Ее выкладывают шамотным кирпичом, так как глиняный такой температуры не выдерживает. Параллельно монтируют духовку. Ее крепят так же как дверцы – замуровывают стальную проволоку между камнями.
  8. В 6–9 ряду продолжают возводить топку. В 6 также закладывают дымоходный канал. Шамотный кирпич внутри топки и глиняный снаружи укладывают так, чтобы между ними оставался воздушный зазор. Это предупреждает деформацию стенок. Крепят топочную дверцу.
  9. В 9 ряду кирпичи в дымоходном канале укладывают под углом. Нужную форму им придают болгаркой. Это обеспечивает вывод газов в дымоход. В 10 завершают монтаж топки, устанавливая горизонтальную перегородку, а в 11 фиксируют варочную плиту.
  10. С 12 по 18 ряд по чертежу сооружают дымоходные каналы. Их поверхность должна быть максимально гладкой. Стенки тщательно выравнивают и заглаживают раствор. В 17 и 18 ряду ставят металлические уголки и опоры для перекрытия варочной камеры. Сюда выкладывают почти сплошной ряд кирпича.
  11. С 19 до 28 сооружают верхнюю сушильную нишу и закладывают отверстия для чистки дымоходов с вьюшками, а в 27 – регулирующую задвижку.
  12. На 29 уровне перекрывают дымовые каналы, оставляя только одно основное отверстие для дымохода. Закрывают и сушильную камеру.
  13. В 30 ряду делают расширение, а в 31 возвращаются к первоначальным габаритам. Затем наращивают по прямой кирпичную трубу. Перекрытие этажа рекомендуют изолировать, чтобы избежать перегрева. На чердаке можно соединить кирпичный дымоотвод с металлическим.

Устройство круглой печи

Голландка в металлическом футляре обычно ставится на хорошее, устойчивое, армированное основание. Основная ее часть складывается из кирпича и состоит из:

  1. Достаточно объемной ниши — топки для закладки дров. Этой печи нужно много топлива, и, соответственно, чем больше топка, тем реже придется подкидывать.
  2. Вертикальных дымоходов или одного винтообразного дымохода. Стандартно вертикальных дымоходов делается три, но иногда — больше, например, пять. За счет большего количества дымоходов у печи будет более высокий КПД. Проходя по вертикальным или винтообразным каналам, дым будет отдавать стенкам печи тепло.
  3. Дымовой трубы.

Далее готовая круглая кирпичная печь оборачивается в «фантик» — кожух из гладкой или гофрированной листовой стали. В итоге мы получаем металлический цилиндр, не занимающий много места и не требовательный к расположению в помещении — его будет удобно разместить как между комнатами, так и посередине.

В исторической реальности печи-голладнки встречаются разных форм, в том числе и прямоугольные — ее основное отличие не в форме, а в методе кладки кирпича, о котором поговорим ниже. Преимущество круглой печи в том, что она, благодаря именно форме, займет меньше полезной площади и более органично впишется в пространство комнаты.

Этапы изготовления круглой голландки

Фундамент

Как и в любой другой конструкции, чтобы печь голландка круглая была устойчивой и могла правильно функционировать, для начала необходимо изготовить фундамент:

  1. Для этого нужно выкопать углубление, в которое будет установлено основание для печи.
  2. Сначала проведите измерения и разберите напольное покрытие, заранее определившись с будущим местоположением системы.
  3. Выкопайте углубление и залейте в него цементный раствор такой консистенции: 1 ведро цемента, 3 ведра песка.
  4. Сверху на получившееся будущее основание нужно положить арматурную стяжку, чтобы фундамент лучше держал конструкцию голландки.
  5. Дайте просохнуть раствору 10-15 дней, перед началом работ по возведению печи.

Изготовление металлического кожуха

Устанавливать металлический кожух на голландскую печь было придумано в Российской Империи немецким конструктором Утенмарком, зачастую именно в честь него называют подобные системы – «утенмарковка».

Сегодня на рынке отопительных систем и товаров к ним существует широкий ассортимент уже готовых металлических кожухов для голландских печей. Продаются они готовыми размерами, поэтому если вы решили использовать «утенмарковку» приобретенную в магазине, то следует заранее сопоставить её с размерами печи. Выглядят готовые сборные металлические кожухи так:

Металлический кожух

Если же было решено изготовить кожух из металла своими руками, то в виде материала можно использовать обычный оцинкованный лист или кровельное железо:

Заготовки лучше подготовить к монтажу заранее, предварительно сделав отверстия для топки, задвижки, поддувала и дверки для прочистки

Важно понимать, что кладку формируют размеры кожуха, поэтому учтите это при его изготовлении.

Заготовки для кожуха

Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла.

Кладка и порядовка

Важной особенностью в кладке голландской печи, является порядок её рядов, не каждый мастер готов взяться за установку подобных конструкций, поэтому решение делать круглую голландскую печь своими руками является рискованным. Но если вы уверены в своих умениях, то важно использовать специально изобретенную порядовку данной конструкции

Внешний вид

В разрезе печь голландка круглая в кожухе выглядит так:

Схема круглой голландки в разрезе

Особенность кладки кирпичей

Монтаж кожуха производится одновременно с укладкой голландки. Участок системы до перекрытия топки кладут в пол кирпича – то есть первые три ряда. Затем при помощи отвеса и уровня устанавливается кожух – его первое, нижнее кольцо. Расстояние между стенкой футляра и кладкой заливается готовым полужидким глиняным раствором.

Теперь производится формирование топки, при этом важно соблюдать порядовку и перевязку, чтобы конструкция имела хорошую устойчивость и высокий КПД. Когда топка сформирована можно приступать к кладке последующих частей голландской системы

Первые ряды

Не смотря на кажущуюся простоту конструкции, главным здесь является порядовка системы, без неё каменщик не сможет установить всю систему правильно. Первые двенадцать рядов начинаются так, на схеме указаны размеры и вся порядовка голландки:

1-12 ряды

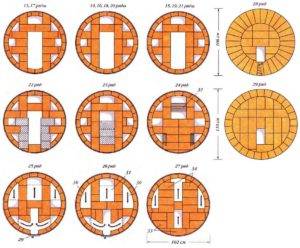

С 13 по 29 ряд и схема трубы изображены на следующей порядовке конструкции:

13-29 ряды

30-32 ряды

Обратите внимание, что если неправильно сложить один ряд, не говоря уже о большем количестве ошибок, то дым будет валить в дом, и система не сможет функционировать правильно.

Первая тестовая топка печи

Важно произвести первую топку в соответствии с определенными правилами:

  • Производить тестовую протопку отопительной системы нужно после полного высыхания всей конструкции, в том числе кладочного и облицовочного раствора. Преждевременный тест печи может привести к растрескиванию конструкции, что ухудшит её технические характеристики и приведет к нарушениям в работе.
  • Первая топка производится с использованием 1/5 частью топлива. Сначала необходимо заложить щепку, стружку, а затем можно уже подкладывать поленья побольше. При этом все задвижки и заслонки должны быть открыты.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Если у вас установлен термометр, то следите чтобы температура в системе не достигла 600 градусов по Цельсию – проводить тестовую топку нужно осторожно, постоянно осматривая всю конструкцию на наличие повреждений в системе.

Круглая печь в металлическом футляре

Цилиндрические печи в металлических футлярах, благодаря особой кладке, позволяют существенно сократить расход кирпича и уменьшить массу конструкции. Эта модификация считается самой малозатратной в плане строительства, но ее нельзя отнести к эффективным и экономичным в эксплуатации. Выбирать эту круглую печь для дома с постоянным проживанием не рекомендуется, но она вполне подойдет для дачи, летней кухни и в качестве резервного источника тепла.

Принцип строительства печи в кожухе

Круглые кирпичные печки в металлических «рубашках» отличаются от толстостенных прямоугольных и квадратных конструкций методом строительства, сочетающим кладку на плашку и на ребро. В качестве кожуха используют кровельное железо или сталь. Футляр состоит из секций, наращиваемых по мере кладки. Окружность металлического кожуха должна быть больше примерно на 3 см. К примеру, для печи диаметром 1 метр необходим круг диаметром 105-110 см.

Первый ряд выкладывают насухо в форме круга, начертив на фундаменте нужный контур. Для центральной части можно использовать половинки кирпича и щебень. На этом этапе, как и всегда, устанавливают топочную дверку. Желательно приобрести специальную дверку и другие печные приборы для моделей закругленной формы. Еще проще воспользоваться готовым набором, в который входит кожух, дверки, колосниковая решетка, задвижки. Как правило, к этим комплектам прилагают подробные порядовки кладки.

Современные футляры с дверками из огнеупорного стекла

Участок до перекрытия топливника кладут в полкирпича с обязательной перевязкой и стесыванием кирпичей. Нижнее кольцо металлического кожуха надевают на третий ряд, используя для точности отвес. Для фиксации футляра промежуток между кирпичом и металлом заполняют глиняным раствором, дают ему затвердеть и продолжают кладку

Важно использовать для сцепления металла и кирпича более жидкий раствор, чем для кирпичной кладки. Толстые швы, неизбежные на внешней стороне стенок, рекомендуется упрочнять щебенкой

Металлический футляр напоминает несъемную опалубку

Топочная камера получается округлой формы, способствующей улучшенному разогреву стенок. Перекрытие топки чаще всего делают путем выкладки кирпича с напуском. Сформировав топку, переходят на кладку в ¼ кирпича и возводят стенки этим методом до перекрытия дымооборотов. Перекрытие, разделку и дымоход кладут плашмя, продолжая соблюдать перевязку.

Устройство топочной камеры

Порядовая схема кладки печи в металле

Строительство печи в футляре только кажется простым, на самом деле кладка в кожухе имеет немало сложностей и требует опыта. Новичкам рекомендуем поискать более простые модели или позвать на помощь опытных мастеров.

Для этой небольшой постройки диаметром 65 см и высотой 230 см потребуется:

  • 195 штук керамического и 65 штук шамотного кирпича;
  • около 11 кг огнеупорной глины;
  • немного песка (зависит от жирности глины);
  • лист рубероида 80*80 см для изоляции фундамента;
  • топочная дверка 21*25 см;
  • колосники 18*25 см;
  • три дверки 13*14 см для поддувала и прочистных отверстий;
  • две задвижки 13*13 см.

Если не удалось найти готовый кожух, то его формируют из кровельного железа, предварительно вырезав отверстия под топку, задвижки, поддувальные и прочистные дверки.

Строение круглой печи

Конструкция печи бесканальная, для предохранения от охлаждающих токов холодного воздуха предусмотрена газовая вьюшка. Боковые отверстия в топке обеспечивают движение газов к печным стенкам. Перекрыша выполнена из трех рядов.

Схема кладки 1-12 рядовПорядовка с 13 по 32 ряд
