Что такое межфазное короткое замыкание — понятие и причины

Электротехнические средства защиты

Защитить электрическую цепь от КЗ помогают различные типы предохранителей. Наиболее простыми считаются плавкие предохранители одноразового действия, различающиеся по внешнему виду. Они выступают в качестве наиболее слабого звена и в случае аварии срабатывают, разрывая цепь и защищая вверенный участок. Жертвуя собой, эти компоненты предотвращают разрушение и выход из строя других, более важных приборов от действия высоких температур, образовавшихся из-за резкого увеличения силы тока.

Плавкие предохранители для защиты от короткого замыкания выпускаются в широком ассортименте и могут работать с напряжением 600-35000В и силой тока от нескольких миллиампер до 1 тысячи ампер. Конструкция у всех одинаковая, состоит из плавкой вставки, контакта, дугогасящей среды или устройства для гашения дуги. Все элементы размещаются в общем корпусе. Срабатывание предохранителя происходит следующим образом. Вначале вставка нагревается до температуры плавления, после чего она расплавляется и испаряется. Одновременно возникает электрическая дуга, которая быстро гасится в изоляционном промежутке. После этого цепь в электроустановках оказывается полностью разорванной.

Обеспечить нормальную защиту можно лишь соблюдая определенные условия:

  • Времятоковая характеристика предохранителя должна быть ниже этого показателя на защищаемом участке.
  • Срабатывание происходит за минимальный промежуток времени.
  • Защитный элемент должен обладать высокой отключающей способностью.
  • Простая конструкция, позволяющая быстро заменить сгоревшую плавкую вставку.

Кроме одноразовых, существует автоматический предохранитель, проводящий ток в нормальном состоянии, и отключающий его в случае отклонений от нормы. Он устанавливается в начале линии и обеспечивает защиту электрооборудования от перегрузок, коротких замыканий и пониженного напряжения. Основным плюсом этих устройств считается их многоразовое использование в течение продолжительного времени. Более серьезная защита от короткого замыкания, получившая широкое распространение, представлена автоматическим выключателем он же автомат. Все компоненты устройства помещены в корпус из диэлектрического материала. Для включения и выключения прибора предусмотрен выключатель-рычажок. Подключение проводов осуществляется через винтовые клеммы. Автомат коммутирует электрическую цепь с помощью подвижного и неподвижного контактов.

К подвижному контакту подводится пружина, обеспечивающая быстрое расцепление. Сами контакты разъединяются за счет действия электромагнитного или теплового расцепителя. Первое устройство срабатывает практически мгновенно, сердечник втягивается, когда ток превышает заданное значение. Тепловой расцепитель является биметаллической пластиной, нагревающейся под действием тока. Далее, она сгибается и производит разъединение контактов. Величина тока срабатывания устанавливается с помощью регулировочного винта.

Режим короткого замыкания

Что такое ток короткого замыкания

Как рассчитать ток короткого замыкания

Формула тока короткого замыкания

Что такое короткое замыкание, его виды и причины возникновения

Причины возникновения короткого замыкания

Межфазное замыкание: способы защиты и предотвращения, места возникновения

При эксплуатации высоковольтных электрических цепей нередко явление, определяемое нормативными документами как межфазное замыкание. Такое отклонение от нормального режима работы систем электроснабжения связано с неисправностями питающих линий, последствия которых бывают непредсказуемыми. Особо опасный характер возможных повреждений вынуждает разобраться с рядом вопросов, касающихся того, что собой представляет это явление, к каким неприятностям оно приводит и как их избежать.

Понятие и причины замыканий

Причиной замыкания, как правило, становится нарушение изоляции проводов

Межфазным замыканием электричества в многофазных цепях называют непреднамеренное соединение между собой изолированных проводников с поврежденным защитным покрытием.

В отдельных случаях оно проявляется как однофазное замыкание на землю или корпус работающего электрооборудования.

Такое состояние электрической сети является нарушением нормального режима работы системы и трактуется как аварийное. В этом случае в местах замыкания двух проводников или в точках их контакта с землей величина тока существенно возрастает. Максимальное его значение достигает порой нескольких тысяч Ампер. Неуправляемые потоки электричества способны привести к разрушительным последствиям.

Причинами возникновения аварийных ситуаций в высоковольтных электрических сетях являются:

  • Повреждение защитной изоляции каждого из фазных проводников из-за нарушений правил эксплуатации кабельных линий.
  • Случайный обрыв одной из жил воздушного кабеля и его замыкание на другой провод или землю.
  • Замыкание провода с поврежденной изоляцией на корпус действующей электроустановки.

Каждый из случаев возникновения короткого замыкания является следствием грубейшего нарушения правил эксплуатации электрооборудования и в соответствии с требованиями нормативных документов нуждается в тщательном расследовании.

Виды аварийных замыканий

По типу электропитания все короткие замыкания делятся на повреждения, произошедшие в однофазных или в трехфазных цепях, а по их количеству – на одиночные и двойные КЗ. Самый простой случай – однофазные линии, в которых возможно только одиночное замыкание фазы на нейтраль или землю. Трехфазное короткое замыкание отличается большим вариантом возможностей, поскольку число проводов в кабеле увеличивается до 3-х. При этом возможны следующие варианты повреждений:

  • Замыкание двух высоковольтных проводов между собой.
  • КЗ одного провода на нейтраль или землю (однофазные короткие замыкания).
  • Контакт сразу двух проводников с поверхностью грунта.

Основные характеристики ДГР

Дугогасящий реактор (ДГР) – это электрический аппарат, предназначенный для компенсации емкостных токов в электрических сетях с изолированной нейтралью, возникающих при однофазных замыканиях на землю (ОЗЗ). Главным нормативным документом регламентирующим работу, установку и надстройку ДГР является Р 34.20.179.

Дугогасящие реакторы должны подключаться к нейтралям трансформаторов, генераторов или синхронных компенсаторов через разъединители. В цепи заземления реакторов должен быть установлен трансформатор тока. Рекомендуемые схемы подключения ДГР представлены на рис. 4.

Рисунок 4 – Схема подключения ДГР: а) подключение ДГР к трансформаторам СН; б) подключение ДГР к нейтрале силового трансформатора

Индуктивность ДГР подбирается из условия равенства емкостной проводимости сети и индуктивной проводимости реактора. Таким образом, происходит компенсация ёмкостного тока. Ёмкостный ток суммируется в месте замыкания равным ему и противоположным по фазе индуктивным, в результате остается только активная часть, обычно очень малая, это утечки через изоляцию кабельных линий и активные потери в ДГР (как правило, не превышают 5 А), которой недостаточно для возникновения электрической дуги и шагового напряжения. Токоведущие цепи остаются неповреждёнными, потребители продолжают снабжаться электроэнергией.

Современные ДГР имеют различные конструктивные особенности и производятся для огромного диапазона мощностей. В таблице 2 приведен ряд параметров дугогасящих реакторов разных производителей.

Таблица 2 – Параметры ДГР

Тип реактора РДМР РЗДПОМ РУОМ ASR, ZTC TRENCH
Охлаждение Масляное Масляное Масляное Масляное Масляное,

сухое

Исполнение Одинарное Одинарное Одинарное Одинарное, комб-ное Одинарное, комб-ное
Класс напряжения,

кВ

6, 10 6, 10,

20, 35

6, 10 6, 10,

20, 35

6, 10,

20, 35

Кратность регулирования 8–25 5 10 10 10
Диапазон мощностей,

кВА

300–820

(1520)

120–1520 90–1520 50–8000 100–1000

При выборе дугогасящего реактора рекомендуется следующий порядок; определяется максимальный емкостный ток замыкания на Землю; определяется суммарная мощность реакторов из условия полной компенсации емкостного тока (резонансная настройка); определяется число реакторов (если IС > 50 А, рекомендуется применять не менее двух реакторов);

Где возникает и почему?

Теоретически КЗ может образоваться в любой точке сети. Этот процесс носит случайный характер, за исключением тех случаев, когда короткое замыкание вызывается принудительно, при помощи короткозамыкателя для оперативного отключения высоковольтных линий электропередач.


Короткозамыкатель КЗ-110

Непреднамеренное КЗ может возникнуть в следующих местах:

  • На изоляторах, как проходных, так и опорных, используемых для токоведущих частей.
  • Между фазными обмотками электрических машин и электромагнитных устройств, например, трансформаторов тока, двигателей или генераторов.
  • В воздушных и кабельных линиях электропередач.
  • В коммутаторах электрических цепей, например, разъединителях, рубильниках, автоматических выключателях и т.д.
  • В цепях оборудования или других потребителей электроэнергии.

Причины КЗ могут быть вызваны различными условиями, перечислим наиболее распространенные электрические соединения:

  • Металлический контакт межфазных напряжений с минимальным переходным сопротивлением и исключением электрической дуги.
  • Дуговые замыкания. Между фазными проводниками протекают сильные токи нагрузки даже при воздушном зазоре.
  • Тлеющие КЗ, как правило, возникают в силовых КЛ при разрушении или повреждении изоляции токопроводящих линий. В результате на участке сети между фазными проводниками может образоваться зона с малым сопротивлением, что приводит к перегреву изоляции.
  • Пробой силовых полупроводниковых элементов, например, тиристоров.

В трёхфазной сети используются три разных фаза, обозначающиеся А, В и С или L1, L2 и L3, поэтому, что будет, если соединить две фазы между собой зависит от того, какие именно замыкаются фазы:

  1. Соединение одноимённых (одинаковых) фаз . Фактически, это параллельное соединение двух автоматических выключателей. Приведёт к повышению тока срабатывания защиты и некорректной работе УЗО и дифавтоматов. В некоторых случаях, например, в панельных домах, в которых в одной переходной коробке находятся провода разных квартир, может неправильно работать прибор учёта электроэнергии.
  1. Подключение друг к другу разноимённых (разных) фаз . Такое соединение двух фаз между собой является аварийным режимом и приведёт к отключению одного из автоматических выключателей, причёт сработает автомат с меньшей уставкой.

Единственным условно-допустимым случаем замыкания двух фаз является включение двух и более одинаковых автоматов в параллельную работу. Это повысит ток уставки, но рекомендовать такую сборку для использования нельзя из-за нестабильных параметров конструкции.

Если не можешь предотвратить – возглавь!

Эта фраза великого политического деятеля как нельзя лучше описывает ситуацию с электросетью, которой мы доверяем многое. И свою жизнь, и комфорт и почти всё имущество. Поэтому не будет лишним список простых рекомендаций.

Проверку новых электросетей и коммуникаций проводите с избыточными токами, моделируя перегрузку. Такое испытание надо проводить со специалистом, самостоятельно делать это опасно.

Не пренебрегайте замером сопротивления изоляции в готовой сети. Да, это стоит денег и занимает время, но такой замер исключит замыкание на землю, свойственное длинным кабелям, а также покажет наиболее опасные участки, которые возможно правильнее будет заменить.

На изображении видно, что дуга (пробой) может происходить и без физического контакта проводников. Именно поэтому, собирая розетки и выключатели, зачищайте изоляцию проводов только на участке, полностью убираемом в клемму! Не допускайте даже нескольких миллиметров оголённых проводов, иначе может случиться то, что на фото – электрическая дуга внутри прибора. Напомним, что при таком происшествии защита от короткого замыкания почти гарантированно опоздает с отключением линии!

Непродуманное наращивание и добавление линий без мер защиты – прямая дорога к замыканию и пожару. Это хороший пример того, что никогда нельзя делать.

Короткое замыкание представляет собой электрическое соединение различных фаз, которые являются нетипичными для нормального режима работы. Вследствие этого в проводнике резко увеличивается сила тока, что приводит к неблагоприятным последствиям. Рассмотрим, что такое короткое замыкание, классификацию явления, потенциальные угрозы и способы предотвращения КЗ.

КЗ делится в зависимости от фазы сети. В однофазной системе выделяют следующую классификацию:

  • фаза и ноль – наиболее распространенный тип в быту. Замыкание случается, если использовать электрические приборы, которые не рассчитаны на стандартную величину токов или если в розетке находится плохой контакт. В результате этого наблюдается перегрев, и изоляция проводов нарушается;
  • фаза и заземление – ситуация, в которой фазный провод начинает контактировать с заземленным корпусом другого оборудования.

КЗ может происходить в трехфазной системе:

  • однофазное – рассмотрено выше;
  • двухфазное – в процессе принимает участие две системы. Подобная ситуация часто случается с воздушными линиями электропередач. Чаще всего это происходит во время сильного ветра, когда линии проводов пересекаются между собой и образуют замыкание;
  • трехфазное и земля – одновременный контакт трех системы с землей;
  • трехфазное – одновременный контакт трех системы, спровоцированный соединением между собой токопроводящего предмета.

Основные причины, провоцирующие возникновение КЗ:

  • нарушение целостности изоляции, что может возникать вследствие износа электрооборудования, в связи с загрязнением поверхности приборов, а так же механическими повреждениями;
  • механическое нарушение целостности элементов сети (к примеру, обрыв линии передачи);
  • скачки напряжения – пробой изоляции проводника, что приводит к развитию утечки тока и созданию дугового кратковременного разряда;
  • удар молнии;
  • попадание животных и птиц на токоведущие части;
  • человеческий фактор – ошибки персонала при проведении работ по переключению;
  • преднамеренное КЗ с использованием короткозамыкателей – используются с целью экономии выключателей. Сегодня данная технология не применяется и является запрещенной.

Ток межфазного КЗ

При любом виде замыкания ток является основной характеристикой аварийного режима работы трехфазной сети

Это необходимо принимать во внимание при разработке электрооборудования, для чего применяется специальная методика, описание которой можно найти на нашем сайте

Расчет тока КЗ помимо электроустройств также необходим для выбора характеристик аппаратов, производящих защитное (аварийное) отключение, например автоматические выключатели или системы релейной защиты.

Перечислим факторы, от которых зависит ток КЗ:

Удаление аварийного участка от источника питания. Чем больше расстояние между ними, тем меньшим будет уровень тока КЗ.
Тип, сечение токоведущих элементов и длина силовых магистралей между аварийным участком и источником электроэнергии

При этом немаловажное влияние оказывают параметры и состояние коммутаторов, расположенных в данной цепи. Перечисленные выше характеристики цепи позволяют рассчитать эквивалентное сопротивление нагрузки, необходимое для определения тока замыкания.

Обратим внимание, что вид электрического соединения при КЗ влияет на величину тока замыкания. Наблюдается следующая зависимость:

  • Металлический контакт фазных напряжений образует наибольшую величину тока. Именно поэтому при проектировании электрооборудования производятся расчеты для данного электрического соединения.
  • Дуговое КЗ образует меньший ток. Но на практике можно часто наблюдать неустойчивую дугу, то есть, периодически зажигающуюся и затухающую, что приводит к образованию переходных процессов. Они, в свою очередь, могут вызвать превышение расчетных характеристик тока КЗ.
  • Тлеющее КЗ образует уровень тока существенно меньше расчетного, что может негативно отразиться срабатывании автоматов защиты. На практике наблюдались случаи, когда данный вид замыкания становился дуговым или образовывал металлический контакт, вызывая срабатывание АВ. Но после включения линии электрическое соединение вновь возвращалось к состоянию тлеющего замыкания, нее распознаваемое АВ. В таких случаях для распознавания аварийного участка необходимо подать на линию повышенное напряжение или провести измерение сопротивления изоляции.

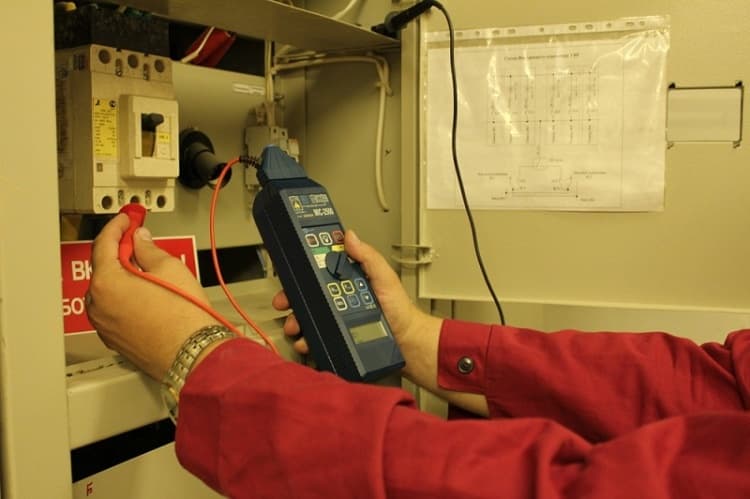

Проверка изоляции с помощью мегаомметра

Значение постоянной времени затухания апериодической составляющей тока кз

Источник

: Фрагмент книги (стр.176 – 179) Рожкова Л.Д., Козулин В.С. Электрооборудование станций и подстанций. – М: Энергоатомиздат, 1987. – 648 с.

При КЗ в системе собственных нужд существенное влияние на характер процесса и значение тока оказывают группы электродвигателей, включенных вблизи места повреждения. Наиболее сильно это влияние проявляется в сетях 3 – 6 кВ собственных нужд крупных ТЭС и АЭС.

Для привода механизмов собственных нужд применяют в основном асинхронные электродвигатели с короткозамкнутым ротором. При близком КЗ напряжение на выводах двигателей оказывается меньше их ЭДС. Электродвигатели переходят в режим генератора, посылающего ток в место повреждения. Синхронные электродвигатели при их наличии также подпитывают место КЗ.

Составляющую тока КЗ от электродвигателей необходимо учитывать при проверке аппаратов и проводников распределительных устройств собственных нужд, а также при расчете уставок релейной защиты оборудования 3 – 6 кВ. Для указанных целей достаточно обычно знать начальное значение периодической составляющей, ударный ток, значения периодической и апериодической составляющих тока КЗ в момент т размыкания контактов выключателей.

Влияние тока подпитки от электродвигателей проявляется и учитывается в зависимости от места КЗ.

При КЗ в точке К1 (рис. 3.38) ток подпитки будет иметь определяющее значение при выборе оборудования лишь в том случае, если его действие будет превышать действие тока от внешних источников (генераторов энергосистемы). При КЗ в точке К2 или КЗ действует суммарный ток – от внешней сети и от электродвигателей. Начальное значение периодической составляющей тока КЗ от электродвигателя определяется по аналогии с синхронными генераторами по выражению

Рис. 3.38. Особенности КЗ в системе собственных нужд

Величины Е»ф и х»д не задаются в каталогах, однако в них указывается кратность пускового тока электродвигателя I*пуск, равная отношению пускового тока электродвигателя Iпуск к его номинальному току Iном. Прямое включение электродвигателя в сеть рассматривается в теории электрических машин как КЗ за сопротивлением х»д. На этом основании в практических расчетах принимают равной

Iп,0,д=Iпуск=I*пуск·Iном,(3.64)

В отличие от генераторов запас электромагнитной и кинетической энергии электродвигателей мал и периодическая составляющая тока КЗ, создаваемая ими, быстро затухает:

Iп,t,д=Iп,t,д·e -t/Tд ,(3.65)

где Т’д — постоянная времени затухания тока КЗ (периодической составляющей) от электродвигателей. Апериодическая составляющая тока КЗ от электродвигателя описывается обычным выражением

ia,t,д=2·Iп,0,д·e -t/Ta,д ,

Та,д — постоянная времени затухания апериодического тока для цепи электродвигателя. Ударный ток от электродвигателя

iy,д=2·Iп,0,д·ky,д,

где ку,д — ударный коэффициент, определяемый обычным путем по известному Та,д. В общем случае к секциям собственных нужд электростанций подключается большое количество электродвигателей разных типов и мощностей. При оценке результирующего влияния всех электродвигателей на ток КЗ в месте повреждения целесообразно все электродвигатели заменить одним эквивалентным. Как показывает опыт, такая замена возможна и не приводит к существенным погрешностям. Действующие нормативы рекомендуют следующие значения параметров эквивалентного электродвигателя:

Коэффициент полезного действия nд0,94
Коэффициент мощности cos фд0,87
Постоянная времени периодической составляющей тока Т’д, с0,07
Постоянная времени апериодической составляющей тока Та,д, с0,04
Ударный коэффициент ку,д1,65
Кратность пускового тока5,6

С учетом изложенного расчет токов КЗ в системе собственных нужд электростанции целесообразно проводить в следующем порядке : 1. Составить расчетную схему (см., например, рис

3.38), принимая при этом во внимание лишь те электродвигатели, которые имеют с местом КЗ прямую электрическую связь. 2

Составить схему замещения для определения тока КЗ от внешних источников (энергосистемы) и обычным способом (см. § 3.3) рассчитать начальное значение периодической составляющей Iп,0,с. Считаем Iп,0,с незатухающим (удаленная точка). 3. Определить суммарную номинальную мощность всех электродвигателей собственных нужд, электрически связанных с местом КЗ, Рном и начальное значение периодической составляющей тока от электродвигателей:

Особенности работы трехфазной сети

Несмотря на то, что большая часть бытовых электроприборов подключаются к однофазной сети, электропитание многоквартирных жилых зданий осуществляется по трёхфазным воздушным или кабельным линиям с заземлённой нейтралью.

Такие сети разделяются на однофазные во вводном щитке в доме. Питание частных домов осуществляется по аналогичной схеме, но разделение трёхфазных сетей на однофазные производится в месте подключения вводного кабеля к магистральной линии.

Информация! Питание некоторых частных домов, особенно оборудованных электроотоплением и электроплитами осуществляется трёхфазной электросетью.

Трёхфазная система электроснабжения жилых зданий используется для уменьшения тока и сечения кабелей при сохранении передаваемой мощности.

В промышленности такое питание позволяет применять трёхфазные электродвигатели, обладающие лучшими характеристиками по сравнению с однофазными.

Конструкция и работа трёхфазной электросети имеет ряд отличий от однофазной:

  • Количество питающих проводов. Для работы этой системе необходимы 4 токоведущих жилы — 3 фазных и 1 нейтральная. В однофазной схеме используются только 2 провода — ноль и фаза.
  • Разный ток в нейтральном проводнике. В однофазной сети он равен фазному, а в трёхфазной по нему протекает уравнительный ток. При равномерном распределении нагрузки по фазам этот ток отсутствует.
  • Уменьшенное падение напряжения в проводах. В однофазной схеме для расчёта потерь учитывается двойное расстояние до источника питания, в трёхфазной сети ток, протекающий по нейтральному проводу и потери меньше, чем в фазном.

Последствия

Межфазные КЗ могут не только отразиться на режимах работы электроустройств, ни и стать причиной их выхода из строя. Помимо этого токоведущие элементы подвергаются как термической, так и динамической нагрузке. Последняя характерна для мощных энергосистем, в которых наблюдается притягивание или отталкивание токопроводящих элементов. Это взаимодействие зависит от направления тока.

При аварии высоковольтных цепей динамическая нагрузка может привести к разрушению изоляторов, поддерживающих токопроводные магистрали, что только усугубляет ситуацию.

Термическая нагрузка проявляется в виде нагрева проводников при прохождении по ним тока замыкания. В результате токопроводы становятся, в буквальном смысле, нагревательными элементами.

Не менее опасным поражающим фактором при межфазном КЗ является образование электродуги, оказывающей негативное воздействие как на человека, так и оборудование. Она способна в течение микросекунд нагреть поверхность контакта до 4000°С — 10000°С, а в некоторых случаях и более. Соответственно, при такой высокой температуре плавится практически все металлические элементы. Нередко до срабатывания защиты дуга успевает пережечь токоведущие шины.


Образование электрической дуги на размыкателях

Электродуга не только нагревает как место контакта, так и окружающее ее пространство. Если рядом с ней расположены горючие материалы, то вероятность пожара существенно увеличивается.

Ожог, вызванный дугой, сложно поддается лечению. Это связано с тем, что мелкие брызги расплавленных металлов оседают на коже, образуя эффект металлизации. Характерно, что на практике случайно попасть под воздействие дуги практически нереально. Как правило, причина кроется в нарушении ТБ, технологических процессов, а также других ошибок, связанных с воздействием человеческого фактора.

К негативным последствиям КЗ также стоит отнести снижение уровня напряжения на аварийном участке. Это создает ряд дополнительных проблем, проявляющихся в виде сбоев в работе оборудования, подключенного к данной сети. Например, отключаются магнитные пускатели, срабатывает защита блоков питания электронных систем, повышается рабочий ток электродвигателей и т.д.

Какие могут быть последствия?

Во время замыканий наблюдается резкое увеличение силы тока, что приводит к расплавлению металлов. «Брызги» могут разноситься во все стороны, приводя к воспламенению предметов вокруг и пожарам. Это особенно опасно для домашних условий, так как КЗ может стать причиной потери имущества и жилья. Последствиями на предприятиях является аварийная ситуация, повреждение техники и риск того, что могут пострадать люди.

Замыкание, в зависимости от места его образования, может привести к системой аварии, последствиями которой станет экономический и технический урон. Оборудование, которое находилось под действием усиленной силы тока, выходит из стоя или получает серьезные повреждения.

Еще одним последствием замыкания является ухудшение условий работы персонала и потребителей – резкое понижение давления приводит к остановке производственных мощностей и экономическому ущербу. Наибольший урон наносится тому месту, в котором непосредственно возникло замыкание.

Способы защиты

Наиболее надежным и действенным способом предотвращения КЗ является установка автоматических выключателей. Альтернативой служат плавкие предохранители. Автомат своевременно улавливает возникновение замыкания и отключает питание, благодаря чему возникновение аварийной ситуации является невозможным.

Прочие меры предосторожности:

  • регулярная ревизия электропроводных каналов – визуальное определение слабых мест кабеля, где изнашивается изоляция и своевременное устранение проблемы;
  • использование электрических реакторов, которые регулируют подачу тока;
  • использование специальных электроцепей, которые в случае необходимости отключают секционные выключатели;
  • использование понижающих трансформаторов, которые оснащены расщепляемой обмоткой низкого напряжения.

Совет: для домашнего использования рекомендуется устанавливать автоматические выключатели. Они рассчитаны на определенный ток, после превышения величины которого, разрывается цепь. Прочие меры в основном указаны для промышленного использования.

В чем заключается угроза КЗ?

Замыкание в первую очередь представляет угрозу здоровью и жизни человека. Это связано с пожарной опасностью: возгорание изоляции проводов, воспламенение окружающих предметов, способность изоляции распространять горение. Так же изменение силы тока может быть губительным для используемых устройств и приборов, приводя к катастрофическим последствиям

КЗ может стать причиной экономического убытка Поэтому важно использовать меры профилактики возникновения явления и прибегать к установке методов защиты

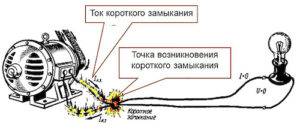

Техническая суть КЗ

В повседневной жизни замыкание и размыкание электрических цепей происходит постоянно – днем и ночью. Все эти процессы протекают совершенно безопасно, без каких-либо неприятных последствий. После замыкания цепи начинается превращение электричества в механическую энергию, приводящую в движение различные приборы и оборудование. В случае необходимости может вырабатываться тепловая энергия, необходимая для работы обогревателей, электрочайников, водонагревателей и других устройств.

Во всех этих схемах ток электропроводки протекает по так называемому длинному пути через подключенную нагрузку. Именно она способствует ограничению тока до безопасного уровня, при котором возможна нормальная работа сети и оборудования. Если же изоляция оказывается нарушенной, ток начинает течь напрямую между фазой и нулем, не доходя до нагрузки. Именно в этот момент и возникает короткое замыкание поскольку такой контакт минует электроприбор.

Для того чтобы понять физику процесса и чем опасно короткое замыкание, необходимо воспользоваться законом Ома, выраженного формулой I = U/R. Ключевую роль здесь играет сопротивление, поскольку у проводников оно совсем маленькое и условно принимается за ноль. По математическим законам делить на ноль нельзя, а полученный результат устремится в бесконечность. В момент короткого замыкания такой величиной будет сила тока.

На практике, проводники все-таки будут обладать каким-то сопротивлением, поэтому бесконечного значения ток не достигнет. Однако, его будет вполне достаточно для разрушительных действий, вплоть до мощного взрыва. Этот процесс сопровождается вольтовой дугой, с температурой до 5000С. Одновременно будет резко снижено напряжение, что нанесет серьезный вред электрооборудованию и нарушит электроснабжение.

Основные виды коротких замыканий электропроводки можно разделить на следующие категории:

  • Трехфазное или симметричное, с замыканием всех трех фаз.
  • Двухфазное – несимметричное, где в процессе участвуют лишь две фазы.
  • Две фазы и земля в системе с глухо заземленной нейтралью.
  • Одна фаза и земля при заземленной нейтрали.

В случае однофазного или несимметричного КЗ, ток достигает своей максимальной величины. Это значение может быть снижено за счет специальных мероприятий и расчетов.

Расчет суммарного тока ОЗЗ

При замыкании на землю фазы одной из нескольких ЛЕП, что включенные к общему источнику, суммарный ток в месте замыкания за счет емкостных токов всех ЛЕП можно рассчитать несколькими методами.

Первый метод заключается в использовании удельных емкостей ЛЭП. Этот способ расчета даст наиболее точный результат и является предпочтительным. Удельные емкости ЛЭП можно взять из справочной литературы, или же из технических характеристик кабеля, предоставляемых заводом-изготовителем.

Выражение для определения тока ОЗЗ:

,

где С∑ – суммарная емкость фазы всех ЛЕП, причем С∑ = Суд l; Суд – удельная емкость фазы сети относительно земли, Ф/км; l – общая длина проводника одной фазы сети.

Второй метод применим для сетей с кабельными ЛЭП. Ток замыкания на землю для такой сети можно определить по эмпирической формуле:

,

где UНОМ – номинальное линейное напряжение сети, кВ; li – длина кабельной линии, км; qi – сечение жилы кабеля, мм2.

Кроме этих методов для расчета суммарного тока ОЗЗ, можно использовать значения емкостных токов каждого кабеля взятых из справочной литературы.

Периодическая составляющая — ток

Периодическая составляющая тока изменяется по гармонической кривой в соответствии с синусоидальной ЭДС генератора. Апериодическая-определяется характером затухания тока короткого замыкания, зависящего от активного сопротивления цепи и обмоток статора генератора.

Периодическая составляющая тока / г в ветви Г изменяется во времени в соответствии с параметрами генераторов ( компенсаторов), характеристиками регуляторов возбуждения, удаленностью точки замыкания и др. Периодическая составляющая тока 1пС ветви С неизменна во времени.

Периодическая составляющая тока изменяется по гармонической кривой в соответствии с синусоидальной ЭДС генератора. Апериодическая — определяется характером затухания тока короткого замыкания, зависящего от активного сопротивления цепи и обмоток статора генератора.

Периодическая составляющая тока / п ( г в ветви Г изменяется во времени по сложному закону, определяемому параметрами генераторов и характеристиками регуляторов возбуждения. Периодическую составляющую тока / п с в ветви С принимают незатухающей. Периодическая составляющая тока в месте замыкания равна сумме этих двух токов. Двухлучевая схема используется при определении импульса квадратичного тока при к.

Периодическая составляющая тока КЗ от генератора изменяется во времени по сложному закону.

Периодическая составляющая тока статора в условиях нормального включения не должна превышать более чем в 3 5 раза величину номинального тока. При аварийных режимах работы допускается пятикратность периодической составляющей по отношению к номинальному току.

Периодическая составляющая тока статора при нормальном включении генератора не должна превышать более чем в 3 5 раза величину номинального тока. При аварийных режимах работы допускается пятикратность периодической составляющей по отношению к номинальному току.

Периодическая составляющая тока статора ( одновременно со всеми нечетными гармониками) убывает до своей установившейся величины с постоянной времени цепи ротора. Апериодическая составляющая тока ротора, возникающая при внезапном коротком замыкании, уменьшается по тому же закону до установившейся величины постоянного тока IrL. В цепи ротора все четные высшие гармонические обнаруживаются и в установившемся режиме.

Периодическая составляющая тока КЗ в начальный момент времени / п то называется начальным током КЗ. Значение начального тока КЗ используют, как правило, для выбора уставок и проверки чувствительности релейной защиты.

Периодическая составляющая тока статора при нормальном включении генератора не должна превышать более чем в 3 5 раза силу номинального тока. При аварийных режимах работы допускается пятикратиость периодической составляющей по отношению к номинальному току.

При замыкании за реактором периодическая составляющая тока короткого замыкания не изменяется во времени ( / 7), что позволяет принять t tpac4 22 сек.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
