Устройство и принцип работы печи голландки в доме

Голландская печь из кирпича

Свое название голландки получили по месту изобретения. Впервые подобный принцип укладки печей начал применяться в Голландии в пятнадцатом веке. На территории Российской Империи голландки появились в период царствования Петра I и ко второй половине девятнадцатого века стали самыми распространенными отопительными устройствами в Москве и Санкт-Петербурге.

Внешний вид

Внешний вид голландки связан с особенностями определенной конфигурации и схемы укладки.

Высота печи зависит от требуемой протяженности дымооборотных каналов и варьируется от полутора метров до нескольких этажей.

В течение существования голландских печей в их конструкцию вносились различные дополнения, позволившие увеличить показатели эффективности или добавившие новые функции.

Весьма распространенной модификацией голландок являются печи со встроенными котлами водяного отопления. Существуют схемы сооружения со встроенными варочными плитами или каминами.

Ключевые особенности

Среди основных особенностей печей-голландок выделяются следующие:

  • Обязательное наличие фундамента.
  • Прямоугольная форма топливника. Эта особенность обуславливает сравнительную простоту укладки печи — нет необходимости проектировать и сооружать сложный арочный свод.
  • Наличие как минимум трех нисходящих и трех восходящих дымооборотных каналов. В зависимости от схемы в корпусе печи может быть устроено до двенадцати дымооборотов.

Важно! Для обеспечения комфортного температурного режима в помещении голландку требуется топить минимум дважды в сутки. Вариативная высота

В зависимости от количества этажей здания, существует возможность возведения многоэтажной голландки. Реализация подобной схемы позволяет отапливать отдельные этажи

Вариативная высота. В зависимости от количества этажей здания, существует возможность возведения многоэтажной голландки. Реализация подобной схемы позволяет отапливать отдельные этажи.

Фото 1. Схема, показывающая движение тепла внутри печи: А – вид сбоку, Б – вид сзади. Справа указана порядовка.

Виды печи голландки. Голландская печь

Появилась в России в первой половине XVIII века. В крестьянских избах её начали устанавливать с середины XIX-го. Была широко распространена до XX века.

Название «голландка» использовалось в европейской части России ( Север , средняя полоса ) и в Сибири . В южных регионах Россиии в Белоруссии печь называется «груба» или «грубка».

Высокая прямоугольная печь. Топливная камера большая. Под камеры сплошной (глухой), без колосниковой решётки . Воздух в топливник поступает через приоткрытую топочную дверцу.

Дымоход многооборотный , состоящий из 3—10 (обычно 6-ти) вертикальных каналов, соединённых последовательно: дым из топочной камеры поднимается по первому каналу и опускается по второму, снова поднимается по третьему и так далее. По мере прохождения длинного дымохода газы сильно остывают и неравномерно прогревают печь, что способствует образованию трещин в кладке . Недостаточно высокая температура отходящих в трубу газов и значительное сопротивление дымохода приводят к слабой тяге . Коэффициент полезного действия составляет около 40—55 %.

Положительными качествами голландки являются простота конструкции и хороший прогрев её нижней части.

В старом домеЖуковский С.Ю. 1914

Думы у печкиКалиниченко Я. Я. 1897

М.: Советская Россия, 1959. — С. 142. — 257 с. М.: Россельхозиздат, 1987. — С. 230—231. — 318 с. М.: Советская энциклопедия, 1931. — Стб. 382

СПб.: Искусство-СПБ, 2004. — С. 21. — 376 с.

Разновидности голландских печек

Классическая конструкция

На основе простенькой голландки умельцы способны создать настоящие произведения искусства. Внешняя поверхность может быть отделана изразцами, натуральным камнем и иными материалами. Чтоб сэкономить пространство, большинство печек сооружают угловыми. Вариантом квадратного устройства является круглая печь-голландка. Их чаще исполняют в футлярах – металлических кожухах. Можно купить и готовые агрегаты, например, Weber GBS.

Изначально печь представляла собой только обогревательный прибор. С течением времени конструкция совершенствовалась, стали появляться варианты с камином, плиткой, духовым шкафом и даже с лежанкой. Последнюю модель обычно устанавливают между кухней и жилой комнатой, что позволяет теплу после обогрева кухни переместиться в жилую часть, где владелец может отдохнуть.

Классическая голландка

Устройство такого типа – прекрасный выбор для дачи. Быстро прогревает помещение, медленно остывает, простое в укладке, экономичное в материалах. Для работы печи требуется заготавливать дрова либо уголь. Как правило, подобные агрегаты шестиканальные. Укладка выполняется на фундаментное основание по простой схеме.

Печь-камин

Голландка с камином

Чтобы обогреть дом и создать уют, голландскую отопительную печку превращают в камин. Кладка отличается от классической тем, что вместо чугунной дверки на камере сгорания устанавливают жаропрочную стеклянную створку необходимой величины. Чтобы выдержать каминный стиль, печник скругляет углы у кирпича, прорабатывает геометрию, увеличивает фундамент и на втором ряду кладки сооружает зольник и дымоход.

С духовкой

Духовое отверстие располагается над топочной камерой и под варочной поверхностью. Из-за этого немного меняются стандартные габариты голландки и увеличиваются расходы материалов. С ее помощью можно приготовить большее количество блюд при одинаковом расходе дров. В печной духовке выпекать торты сложно из-за отсутствия регулятора температуры, но другие блюда: хлеб, пиццы, пироги, овощные и творожные запеканки, мясо – получаются на ура.

Варочная голландка

Чтобы использовать печку для готовки еды не в духовке, на пятом ряду кладки ставят варочную поверхность из чугуна над топкой. Между металлом и кирпичом прокладывают слой огнеупорного раствора на основе глины. Зону над варочной поверхностью кладут на уголок из металла. Печка-голландка с варочной плитой хороша на даче для консервации овощей: ее применяют для стерилизации банок и готового продукта.

С водяным контуром

Подобное устройство отапливает гораздо больше помещений и обеспечивает горячим водоснабжением весь дом. В печной массив встраивают металлический котел с теплоносителем, нагревающийся напрямую от горения дров. Одна труба отходит от котла и служит для разведения нагретой воды по дому. Водяной контур, проходя по стенам всех комнат, возвращает жидкость обратно в нагревательный резервуар.

Отопительно-варочные голландские печи

Принцип работы всех печей голландок элементарен — разогретый воздух идет по искусственно удлиненному пути до дымохода, но схемы конструкций различаются:

  • Формами — прямоугольник, круг.
  • Размерами.
  • Присутствием дополнительного оборудования (плита, духовка, лежанка).
  • Системами распределения газов: многоканальная и колпаковая. Последняя — более эффективна, так как имеет высокий КПД — при сгорании топлива, тепло остаётся в камерах. Холодный воздух, попавший в разогретую печь, проходит насквозь, минуя камеры. Многоканальная система, в свою очередь, проще в возведении, количество каналов может достигать шести.

С плитой

Такая конструкция отличается от типовой тем, что оснащена варочной поверхностью на 3—5 ряду от топки. Наилучший материал для такой части — чугунная плита толщиной 5—8 мм.

Плита может быть сплошной, только для разогрева пищи, или с установленными в ней конфорками для приготовления еды. Конфорок может быть несколько.

С варочной поверхностью и духовкой

Эта конструкция голландки оснащена еще и духовым шкафом. Духовка может устанавливаться над плитой или сбоку от топки.

Первое положение предпочтительнее, поскольку горячий воздух в этом случае равномерно огибает всю площадь духового шкафа. Находясь сбоку от топки, конструкция нагревается преимущественно с одной стороны.

Конструкция и схема работы

Пришедшая к нам из глубины веков голландская печка, изображенная на фото, – лучший вариант для начинающего мастера или рядового домовладельца. Ее канальная система применяется в современных отопительных печах и каминах, поскольку является одним из самых удачных решений.

Классическая голландка не оснащается варочной плитой или духовкой и состоит из следующих основных частей:

  • топливник средних размеров с колосниковой решеткой;
  • зольная камера с поддувальной дверцей;
  • система вертикальных либо горизонтальных каналов;
  • дымоходная труба.

Принцип работы отображает схема печки в двух вариантах исполнения. Дрова сжигаются в топливнике и передают тепло помещению через кирпичные стенки, а разогретые дымовые газы путешествуют по системе каналов до выхода в трубу. В дымооборотах продукты горения остывают, разогревая тело печи сверху донизу.

Чем привлекательно устройство голландской печи:

  1. Простота кладки по сравнению с пиролизными или колпаковыми отопителями.
  2. Грубу можно выложить из керамического кирпича любого качества, лишь бы полнотелого.
  3. Благодаря повторяющейся порядовке печка поднимается на необходимую высоту и способна обогревать одновременно 2—3 этажа.
  4. Сооружение отличается малыми размерами в плане.
  5. В камере сгорает древесина любого качества, а сеть каналов быстро прогревает грубу и отапливаемое помещение.

Со временем мастера усовершенствовали голландку, добавив к ней варочную плиту с духовкой. Она же послужила прототипом для круглой канальной печи диаметром 1 м, выкладываемой внутри железного кожуха, как показано на фото и схеме.

Важные особенности конструкции

Из основных элементов выделяют:

  • Дымовую трубу (обязательно);
  • Отпускные и впускные каналы (не менее трех), иначе быстрый прогрев исключается;
  • Топку под полуметровые поленья;
  • Армированное основание (обязательно).

Важно знать! Сгорание газа (дыма) начинается в первом дымовом канале. Затем тепло одновременно поглощается стенками печи и по второму каналу возвращается к исходу – топке

Где уже во второй раз получает калории для перевала на третий.

Конструктивный перечень

В работу с печью сгодится кирпич керамический. Из него собираются следующие части конструкции:

  • Зольник;
  • Топка;
  • Система оборота дыма (змеевик);
  • Отсеки для чистки;
  • Дымоход;
  • Задвижка, регулирующая интенсивность тяги и сберегающая тепло.

С чего начинается постройка печи своими руками

Любая по типу печь, и даже голландка, начинает создаваться не с фундамента, а с годного к труду инструмента:

  • Мастерки;
  • Молотки каменщика;
  • Киянка;
  • Вёдра;
  • УШМ с насадкой по камню;
  • Сито (мелкая фракция);
  • Мел (для кладки).

Измерительные приспособления (рулетки, уровни, отвес).

Из материалов запасаем:

  • Глину;
  • Песок;
  • Качественный цемент;
  • Огнеупорный кирпич (рассчитывается с запасом);
  • Фурнитуру (дверки дляподдувал, топки, прочистки);
  • Колосниковую решетку (или колосники);
  • Асбестовый шнур;
  • От 200 печных кирпичей, запас приветствуется.

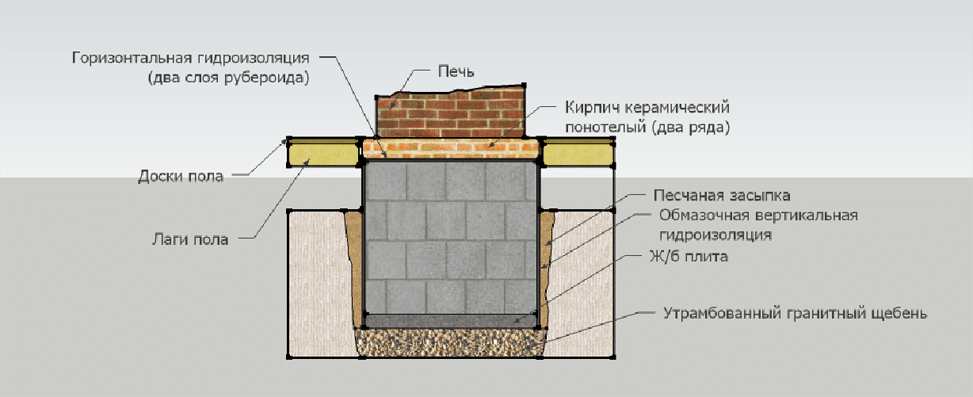

Всегда начинаем с базы

Начать в готовом помещении всегда проблемно. А вот позаботиться об армированном основании при заливке столбов или фундамента – это вариант подходящий.

Как бы ни сложилось, не должно быть связи между фундаментом дома и самой печью.

Кладка по указанным правилам и пунктам:

  1. Размечаем участок под будущую постройку, предварительно очистив от строительного и бытового мусора. Если печь встанет уже в готовом доме, то без демонтажа части пола не справиться.
  2. Фундамент для голландки, как и для любого другого типа, нужно рассчитать с запасом. Ориентир – это первый слой печи, поэтому от каждой стороны добавляем до 15 сантиметров.
  3. Перед заливкой нужно засыпать и утрамбовать средний слой песка в качестве песчаной подушки.
  4. Разводим в меру густой цементный раствор, компоновка 1 к 3. Полученную смесь выкладываем на утрамбованную песчаную подушку.
  5. Уже на этот слой идет сварка арматуры. Желательно выдержать шаг не менее 10 сантиметров.
  6. Готовую сетку заливаем тем же по консистенции раствором цемента.
  7. Итоговый штрих – на подсыхающий слой раствора просеиваем сухой цемент, а сверху закрываем сначала рубероидом, потом гидроизоляционным материалом.

Важно знать! Дополнительно гидроизоляцию разрешается просыпать песком, хватит слоя не более 5 сантиметров. И в процессе держим горизонт, иначе отвес покажет неприятные отклонения

Принцип работы

Особенность голландки — шестиканальный дымоход, внутри которого происходит циркуляция нагретого газа. Когда дым выходит из топки, он идёт вверх, прогревая при этом стенки. Поэтапно проходит все каналы и выходит на улицу через дымоходную трубу. Тепло распространяется равномерно по всей поверхности стенок печи.

Главные элементы конструкции следующие:

  • топочная камера;
  • труба дымохода;
  • шесть дымоходных каналов.

При любых габаритах печи топливная камера всегда большая, прямоугольной формы. Внешний вид у печи может быть любым: полукруглой формы, треугольной, квадратной.

Так как у печи всегда большая топочная камера, её можно соединить с водяным контуром отопления.

Дымовую трубу соединяют одним боком с дымоходом, в качестве соединительного звена выступает стальная труба. Уровень прогрева печи регулируют с помощью обычной заслонки.

Преимущества и недостатки голландской печи

Как и у каждой печи, у голландки есть свои достоинства и недостатки.

Если сравнивать конструкцию голландской печи с плитой с традиционным исполнением русской печи, то преимущество будет за первой. Она гораздо быстрее прогревается за счет небольших стен, да и размеры позволяют поместить ее даже на небольшой даче или в загородном доме.

Голландка с плитой

Кроме того, если на постройку небольшой русской печи у вас уйдет 1200-1300 кирпичей, то на голландку внушительных размеров, вам понадобится всего 650-700 кирпичей. Уже один этот фактор делает голландскую печь привлекательной, особенно в периоды экономического кризиса.

Еще одно преимущество голландки будет особенно привлекательным для владельцев дач, которые посещают свой загородный дом время от времени. Если русскую печь нужно протапливать несколько часов, прежде чем она начнет отдавать тепло, то растопка голландки займет у вас не более получаса. Ее можно сразу же плотно загружать и давать максимальный жар.

Итак, к достоинствам можно отнести:

  • Возможность модификации печи различными функциональными дополнениями в виде водогрейного бака, лежанки, духовки, камина и т.д.
  • Компактные и небольшие размеры. Можно при желании соорудить хорошую качественную печь размером 50*50 см.
  • Быстрый нагрев помещения.
  • КПД печи не снижается от ее высоты.
  • Небольшие затраты на строительство. Из дорогостоящего огнеупорного кирпича можно сложить только топку, в то время как для обустройства всей остальной конструкции подойдёт даже б/у материал.

Недостатки голландки:

Но несправедливо было бы не упомянуть и о минусах голландской печи.

  • Небольшой КПД по сравнению с русской печью. Всего 40-45 % при условии правильной эксплуатации.
  • Каналы устроены таким образом, что могут частично затягивать холодный воздух с улицы.
  • Требуется частая протопка печи – не менее двух раз в день.
  • Не самый экономичный расход топлива.
  • Нужно постоянно следить за вьюшкой печи. Если оставить ее открытой, то печь моментально остынет.
  • Не стоит давать максимальную температуру для голландской печи. Если ее «перетопить», то будет выделяться угарный газ, который может проникнуть в помещение.

Сегодня существует множество моделей голландки:

  • с камином;
  • с духовым шкафом и отопительно-варочной поверхностью;
  • с водогрейным баком;
  • с лежаком.

Но в основном, такой вид конструкции выбирают за компактные размеры и возможность разместить ее в небольшом доме. Если же помещение с большой площадью, множеством окон, то лучше отдать предпочтение другим видам отопительным конструкции: русской печи, колпаковой или шведке.

Плюсы и минусы голландских печей

У конструкции немало плюсов, иначе бы голландка не имела столь почтенной истории.

Достоинства голландок:

  • конструкцию можно изменять без ущерба для прочности и КПД печки, главное, чтобы не было чересчур грубых просчетов;
  • многофункциональность — можно взять схему отопительной голландки и дополнить ее плитой, при этом конструкция будет обогревать ничуть не хуже;
  • компактность — можно выложить печь размером 50х50 см;
  • умеренный расход кирпича — большую голландскую печь складывают из 600 – 700 шт., в то время как малая русская печка требует для своего изготовления не менее 1300 кирпичей, при этом греет хуже большой голландки;
  • мало кирпичей означает малый вес — маленькую голландку без проблем выдерживает стандартное перекрытие;
  • топочную часть можно «растянуть» на 2-3 этажа без уменьшения КПД;
  • простая конструкция дымохода — в нем всегда можно найти место для водогрейного котла или духовки;
  • голландка мгновенно прогревается и долго остывает, что дает возможность экономить топливо на предварительном прогреве;
  • голландку не нужно топить регулярно — после перерыва можно затапливать сразу на прогрев, и конструкция не треснет;
  • высокий коэффициент теплоотдачи — большая голландка обогревает 60 квадратных метров, большая русская печка – 45 квадратных метров;
  • можно строить из любого кирпича, так как тонкие стенки и продуманное устройство делают голландку нечувствительной к тепловому деформированию.

Видео:

Минусы печи голландки:

  • небольшой коэффициент полезного действия — около 40 %, существуют сложные конструкции с увеличенным КПД, но даже им далеко до показателей русской печки;
  • после протопки нужно быстро закрывать вьюшку, иначе кирпичи остынут с феноменальной скоростью, потому что дымоходные каналы затягивают холодный воздух внутрь конструкции, действуя как сифон;
  • нельзя топить быстросгорающими материалами: хворостом, соломой, опилками — КПД печи в этом случае будет практически нулевым;
  • недостаточно высокая теплоемкость, поэтому зимой печь приходится топить два и более раз в день;
  • дымоход быстро забивается сажей и может загореться;
  • оптимальный режим протопки голландки — тление, при разведении сильного огня в ней начинает выделяться угарный газ.

Существуют правила пожарной безопасности, обязательные для всех печей.

Хотя голландка считается безопаснее других конструкций, при ее эксплуатации все равно нужно соблюдать все положенные противопожарные меры.

Видео:

Чтобы защитить перекрытие от случайно выпавшего из топки уголька, пол перед топкой застилают металлическим листом. Дымоход чистят от сажи не меньше двух раз в год.

Нельзя использовать топливо, не соответствующее по размеру габаритам топки, так как торчащие из топочного отверстия концы поленьев могут стать причиной пожара.

Предметы интерьера должны находиться не ближе, чем в 50 см от любой из поверхности печки.

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь. Есть несколько простых правил, которых советуют придерживаться мастера:

  • Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
  • Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
  • Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Достоинства и недостатки

Печка возводится очень быстро, с ней справится даже новичок.

Главное достоинство данной печки – это её небольшие размеры. Она не занимает много места, но даёт много тепла. Печь-голландка для дачи из кирпича станет отличным решением вопроса с отоплением. Газа на дачных участках обычно не бывает, отапливать электричеством безумно дорого, поэтому дрова станут оптимальным источником тепловой энергии.

Печь-голландка, сделанная своими руками, подарит комфорт и уют. А её возведение не займёт много времени. Строго следуя руководству по сборке и не отступая от неё ни на шаг, вы получите в своё распоряжение полноценный отопительный агрегат, работающий на дешёвых дровах.

Следующее преимущество – долгое остывание. Полное сгорание дров в топке не приведёт к быстрому остыванию голландки. И чем больше печь, тем дольше она будет оставаться тёплой. При этом она практически никогда не капризничает – главное, чтобы в дымоходе была хорошая тяга.

Есть и некоторые недостатки, которые характерны для любых дровяных печей:

  • Для длительной работы голландки нужны хорошие дрова, а не трухлявые пни.
  • При использовании сырых дров возможно выделение большого количества сажи – она забывает дымовые каналы. А так как каналы в больших печах идут змейкой (вверх и вниз, по очереди), с очисткой печки возникнут проблемы (требуется установка дополнительных прочистных дверок).
  • Хорошая тяга нередко приводит к излишне быстрому прогоранию поленьев – нужно научиться регулировать интенсивность горения с помощью дверцы поддувала.

Тем не менее печи-голландки по-прежнему в строю.

Отопительно-варочные голландские печи

Принцип работы всех печей голландок элементарен — разогретый воздух идет по искусственно удлиненному пути до дымохода, но схемы конструкций различаются:

  • Формами — прямоугольник, круг.
  • Размерами.
  • Присутствием дополнительного оборудования (плита, духовка, лежанка).
  • Системами распределения газов: многоканальная и колпаковая. Последняя — более эффективна, так как имеет высокий КПД — при сгорании топлива, тепло остаётся в камерах. Холодный воздух, попавший в разогретую печь, проходит насквозь, минуя камеры. Многоканальная система, в свою очередь, проще в возведении, количество каналов может достигать шести.

С плитой

Такая конструкция отличается от типовой тем, что оснащена варочной поверхностью на 3—5 ряду от топки. Наилучший материал для такой части — чугунная плита толщиной 5—8 мм.

Плита может быть сплошной, только для разогрева пищи, или с установленными в ней конфорками для приготовления еды. Конфорок может быть несколько.

С варочной поверхностью и духовкой

Эта конструкция голландки оснащена еще и духовым шкафом. Духовка может устанавливаться над плитой или сбоку от топки.

Первое положение предпочтительнее, поскольку горячий воздух в этом случае равномерно огибает всю площадь духового шкафа. Находясь сбоку от топки, конструкция нагревается преимущественно с одной стороны.

Печь шведка своими руками: кладка, чертежи, порядовка

Фото: Печь шведка своими руками кладка чертежи порядовка

Перед тем, как начать кладку, необходимо ознакомиться с порядовкой. Нужно решить, где будет находиться топка: с торца или в задней части. Шведки топятся на дровах, их можно устанавливать для каркасного дома на два этажа, так как высота получается большой. Можно сделать мини печь, уменьшив ее размеры, но тогда придется отыскать подходящую поверхность для плиты.

Работа состоит из таких этапов:

  1. Выбор места. Определитесь с размещением не только с эстетической точки зрения, но и с точки зрения расположения дымохода.
  2. Фундамент. Предполагает углубление до 80 см: на полу размечают поверхность и делают прорезы с помощью болгарки. Далее выройте яму лопатой, проделайте трамбовку песка с щебенкой.
  3. Армирование фундамента. Используйте опалубку и железную арматуру, которую залейте раствором.
  4. Выкладка. Можно использовать схему 3 на 4 кирпича, можно применять схему Кузнецова. Можно сделать печь колпаковую своими руками: порядовка в этом случае будет отличаться. Первые два ряда кладут всплошную, затем выстраивают зольную камеру, устанавливаются дверцы. С пятого ряда монтируется духовой отдел, выкладывают топочную камеру огнеупорным материалом. В завершении делается зольник.

Установить изделие можно в деревянном доме, сделать его можно для бани на дровах. Не стоит забывать о формировании дымохода по запланированной схеме.

Обслуживание устройства

В процессе эксплуатации могут возникать некоторые вопросы по использованию и обслуживанию шведки:

  • дровяная шведка может потребовать ремонт топки: замена топочной дверки происходит за счет демонтажа старой и установки новой;
  • чем замазать трещины: для этого используйте смесь глины и песка на загрунтованной поверхности;
  • как наладить тягу в холодной печи: проверьте дымоход на наличие сажи, очистите его, обеспечьте хороший приток воздуха;
  • как правильно топить – при растопке основная задвижка трубы должна быть открыта.

Совет! В конструкции имеются независимые топливники, поэтому при работе камина, сама печь может не работать, и наоборот.

Соблюдение всех нюансов приведет к долговечности шведки, сделанной самостоятельно.

Этапы изготовления круглой голландки

Фундамент

Как и в любой другой конструкции, чтобы печь голландка круглая была устойчивой и могла правильно функционировать, для начала необходимо изготовить фундамент:

  1. Для этого нужно выкопать углубление, в которое будет установлено основание для печи.
  2. Сначала проведите измерения и разберите напольное покрытие, заранее определившись с будущим местоположением системы.
  3. Выкопайте углубление и залейте в него цементный раствор такой консистенции: 1 ведро цемента, 3 ведра песка.
  4. Сверху на получившееся будущее основание нужно положить арматурную стяжку, чтобы фундамент лучше держал конструкцию голландки.
  5. Дайте просохнуть раствору 10-15 дней, перед началом работ по возведению печи.

Изготовление металлического кожуха

Устанавливать металлический кожух на голландскую печь было придумано в Российской Империи немецким конструктором Утенмарком, зачастую именно в честь него называют подобные системы – «утенмарковка».

Сегодня на рынке отопительных систем и товаров к ним существует широкий ассортимент уже готовых металлических кожухов для голландских печей. Продаются они готовыми размерами, поэтому если вы решили использовать «утенмарковку» приобретенную в магазине, то следует заранее сопоставить её с размерами печи. Выглядят готовые сборные металлические кожухи так:

Металлический кожух

Если же было решено изготовить кожух из металла своими руками, то в виде материала можно использовать обычный оцинкованный лист или кровельное железо:

Заготовки лучше подготовить к монтажу заранее, предварительно сделав отверстия для топки, задвижки, поддувала и дверки для прочистки

Важно понимать, что кладку формируют размеры кожуха, поэтому учтите это при его изготовлении. Заготовки для кожуха

Заготовки для кожуха

Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла.

Кладка и порядовка

Важной особенностью в кладке голландской печи, является порядок её рядов, не каждый мастер готов взяться за установку подобных конструкций, поэтому решение делать круглую голландскую печь своими руками является рискованным. Но если вы уверены в своих умениях, то важно использовать специально изобретенную порядовку данной конструкции. Внешний вид

Внешний вид

В разрезе печь голландка круглая в кожухе выглядит так:

Схема круглой голландки в разрезе

Особенность кладки кирпичей

Монтаж кожуха производится одновременно с укладкой голландки. Участок системы до перекрытия топки кладут в пол кирпича – то есть первые три ряда. Затем при помощи отвеса и уровня устанавливается кожух — его первое, нижнее кольцо. Расстояние между стенкой футляра и кладкой заливается готовым полужидким глиняным раствором.

Теперь производится формирование топки, при этом важно соблюдать порядовку и перевязку, чтобы конструкция имела хорошую устойчивость и высокий КПД. Когда топка сформирована можно приступать к кладке последующих частей голландской системы

Первые ряды

Не смотря на кажущуюся простоту конструкции, главным здесь является порядовка системы, без неё каменщик не сможет установить всю систему правильно. Первые двенадцать рядов начинаются так, на схеме указаны размеры и вся порядовка голландки:

1-12 ряды

С 13 по 29 ряд и схема трубы изображены на следующей порядовке конструкции:

13-29 ряды

30-32 ряды

Обратите внимание, что если неправильно сложить один ряд, не говоря уже о большем количестве ошибок, то дым будет валить в дом, и система не сможет функционировать правильно

Первая тестовая топка печи

Важно произвести первую топку в соответствии с определенными правилами:

  • Производить тестовую протопку отопительной системы нужно после полного высыхания всей конструкции, в том числе кладочного и облицовочного раствора. Преждевременный тест печи может привести к растрескиванию конструкции, что ухудшит её технические характеристики и приведет к нарушениям в работе.
  • Первая топка производится с использованием 1/5 частью топлива. Сначала необходимо заложить щепку, стружку, а затем можно уже подкладывать поленья побольше. При этом все задвижки и заслонки должны быть открыты.

Мнение эксперта Павел Круглов Печник с 25-летним стажем

Если у вас установлен термометр, то следите чтобы температура в системе не достигла 600 градусов по Цельсию – проводить тестовую топку нужно осторожно, постоянно осматривая всю конструкцию на наличие повреждений в системе

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
