Пошаговая инструкция по возведению крыши конверта

Крыша конверт

Один из вариантов разнообразить дизайн собственного дома – установить вместо обычной щипцовой двухскатки крышу-конверт. Кроме оригинальности у нее есть и другие достоинства: лучшая ветростойкость, меньшее количество узлов. Фронтоны (самые уязвимые для осадков места двухскаток) у конвертов отсутствуют.

Поговорим о том, как делается крыша конвертом.

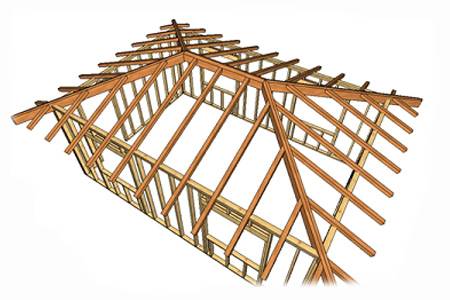

Схема крыши конверта

Конверт – это любая четырехскатка: вальмовая крыша конвертом, шатровая. Сверху такой дом выглядит как запечатанное письмо, отсюда и название.

  • У вальмовой крыши скаты неодинаковые: торцевые выполнены в виде треугольников, боковые – в виде трапеций.
  • У шатровой крыши все четыре ската – равнобедренные конгруэнтные треугольники.

Конструкция допускает и более сложные формы. Например, крыша конверт с эркером.

Как рассчитать крышу конверт?

Вальмовую крыша, как и все крыши можно поделить на геометрические фигуры, которые потом легко считать. Я уже подробно писал, как просто узнать площадь крыши. Обязательно прочтите эту статью, вам сразу станет всё понятно.

1. Боковые стороны треугольников (с) – они же накосные стропила, они же хребты вальм – определяются как отношение длины рядового стропила (b) к синусу угла бокового ската.

2. b: половину длины торцевой стены (a/2) поделить на косинус угла бокового ската.

3. Длина конька вальмовой крыши: (с) умножить на косинус угла торцевого ската и удвоить.

4. Площадь треугольника: высоту треугольника h умножить на c.

5. h находится по теореме Пифагора: квадрат c минус квадрат a/2, извлечь корень.

6. Площадь трапеции: высоту трапеции b умножить на длину основания (бокового карниза), разделить пополам.

7. Суммируя площади всех четырех скатов, находим полезную площадь кровельного материала.

Обратите внимание

Например, расчет металлочерепицы для крыши-конверта:

  • Общую площадь кровли делим на полезную площадь листа, округляем в большую сторону и добавляем запас,
  • Суммируем длины всех карнизов. Из общей длины карнизной планки вычитаем 10 сантиметров, необходимые для нахлеста. Делим сумму на полученную величину, округляем в большую сторону. Получаем необходимое количество карнизных планок,

Обратите внимание

Количество бруса и досок для устройства стропил рассчитывается в соответствии со схемой каркаса. Сюда включены:

  • Мауэрлатный брус,
  • Накосные (угловые) стропила,
  • Рядовые стропила,
  • Короткие стропильные ноги,
  • Балки перекрытия,
  • Стойки,
  • У вальмовых крыш – конек,
  • Дополнительные элементы: стяжки, раскосы, подкосы, лежни, боковые прогоны.

Как построить крышу конвертом?

Главное отличие от щипцовых крыш – устройство стропильной системы.

1. На бетонных и кирпичных коробках монтаж начинается с укладки мауэрлата. В этом качестве используется брус сечением не менее 10 на 10 сантиметров. Его устанавливают на шпильки, замурованные в бетонную стяжку по периметру стен. Брус кладут на подкладку из рубероида в пяти сантиметрах от наружного края стены.

2. Как положить лаги для крыши конверт? Балки перекрытия укладываются на мауэрлат вдоль короткой стены, с небольшим выпуском за стену для карниза. Шаг укладки зависит от толщины бруса и ожидаемых нагрузок.

3. Если площадь шатровой крыши небольшая, достаточно установить только одну стойку по центру. Сверху на нее будет опираться коньковый узел. Если площадь большая, а скаты длинные – делают четыре дополнительные стойки под накосные стропила, между коньковым узлом и углом дома. Для вальмовых крыш нужно как минимум две стойки, на концах конька. В местах, где сходятся три ската. Ели боковые прогоны длинные, стоек делают несколько штук. Их устанавливают на балки перекрытия.

4. Далее ставят накосные стропила. Один конец опирают на крайнюю стойку вальмовой крыши (у шатровых – на центральную), второй – на угол мауэрлата. Диагональные стропила чаще всего делают составными, поскольку длины браса не хватает.

5. Можно сначала уложить конек вальмовой крыши, потом на него опереть рядовые стропила. Или наоборот: установить параллельно друг другу треугольные стропильные фермы, а потом на них установить конек. У шатровых крыш нужно выполнить коньковый узел. Для этого все верхние концы стропил подпиливают, чтобы они тесно примыкали друг к другу.

6. Короткие стропила служат подпорками для накосных. Один конец опирается на мауэрлат, второй соединен с накосным стропилом выше-ниже середины, в соответствии со схемой.

8. Устанавливают дополнительные опорные элементы: подкосы и т.д.

Монтаж

Как уже говорилось выше, конвертная крыша является довольно прочным и надежным вариантом. Но приступать к монтажу следует, только завершив и выверяв все расчеты. Если вы ни разу не проводили подобных работ, то специалисты советуют обратиться за помощью к профессиональным столярам.

Самым сложным будет выполнение соединений диагональных стропил с коньковым брусом.

Толщина стропил должна быть 4—5 см, а их ширина – около 15 см. Специалисты рекомендуют именно эти параметры из-за того, что при достаточной жесткости конструкции она не будет излишне давить на фундамент. Для крыши лучше выбирать брусья из хвойных пород деревьев: у них самые высокие показатели прочности и устойчивости к различным видам плесени, грибка, гнили. А также они менее подвержены воздействию насекомых-вредителей и размножению грызунов.

Процесс возведения крыши состоит из нескольких этапов.

  • Мауэрлат. На верхнюю обвязку дома необходимо поместить брус с квадратным или прямоугольным сечением. Его основное предназначение – это улучшение распределения веса по всей конструкции. Стропила врезаются именно в него, а не в верхнюю обвязку.
  • Вертикальные стойки. Их устанавливают на внутреннюю стену для поддержания конькового прогона. У шатрового типа всего одна такая стойка, а у вальмовой их может быть больше двух.
  • Диагональные стропила.Их необходимо соединить с вертикальными стойками и коньковым брусом.
  • Остальные стропила. Во время этого этапа формируется плоскость ската.
  • Обрешетка. Перпендикулярно стропилам монтируются рейки, благодаря которым распределяется вес кровельного покрытия.
  • Гидроизоляция. Необходимо закрыть все деревянные конструкции.
  • Утепление.
  • Монтаж кровельного покрытия.

Процесс монтажа каркаса крыши конвертом смотрите далее.

Как сделать самому

Для тех, кто желает узнать, как сделать четырехскатную крышу самостоятельно, необходимо приготовиться к продолжительным замерам, расчетам и схемам. Коротко алгоритм возведения настила можно представить следующей последовательностью.

Шаг 1 – Наметить план

  • Для этого необходимо:
  • Замерить периметр дома.
  • Нанести все проведенные замеры на бумагу.
  • В двух проекциях начертить план, указав расположение всех ключевых элементов.
  • Продумать дизайн.
  • Сделать окончательный расчет.

Шаг 2 – Подготовить материалы

На средний дом с четырехскатной крышей используется брусья сечением 10 на 15 см или 15 на 12 см или аналогичные железобетонные балки.

Шаг 3 – Построить

Четырехскатная крыша своими руками строится так:

  • На стены выкладывается брус, строится коробка.
  • Укладывается гидроизоляция.
  • Фиксируются лежни.
  • Кладутся перекрытия.
  • Закрепляются опорные балки с шагом до двух метров.
  • Каждый элемент надежно фиксируются уголками.
  • На стойки укладывается прогон.
  • На стропильную систему укладывается черепица по направлению снизу вверх.

Если разобраться, то с возведением крыши с четырьмя скатами справится каждый домовладелец, умеющий считать, измерять и обращаться со строительными инструментами. Главное, не скупиться на материалах, чтобы надежная четырехскатная конструкция прослужила долго.

Конструктивные особенности конвертных крыш

Чтобы разобраться в конструкции крыши этого типа, необходимо разобрать каждую разновидность. Потому что чисто конструктивно они друг от друга отличаются сильно. Итак, рассмотрим схемы крыш конвертов по отдельности.

Вальмовая крыша

В состав кровли этого типа входят:

  • мауэрлат — это брус, уложенный по периметру дома, на который будут опираться стропильные ноги;
  • коньковый прогон — это брус, установленный на опорные стойки, на который будут упираться стропильные ноги верхними своими концами;
  • накосные стропила, они же диагональные, которые формируют ребра скатов крыши;
  • рядовые стропильные ноги, которые укладывают на мауэрлат и коньковый прогон;
  • нарожники — стропила, укладываемые на мауэрлат и на накосные стропильные ноги.

Кроме этого в конструкцию вальмовой крыши могут входить: опорные стойки, поддерживающие коньковый брус, лежень — брус, на который опираются стойки, шпренгель — бруски, поддерживающие накосные стропила, подпорки, укосины и прочие элементы, поддерживающие стропильную систему, делая ее более прочной и надежной.

Технология сооружения вальмовой кровли

Не будем вдаваться во все подробности сборочного процесса. Просто обозначим последовательность проведения всех операций.

Сначала укладывают брусы мауэрлата, которые крепят к стенам дома. Вариантов крепления немало, главное — выбрать подходящий в соответствии с материалами, из которых дом возведен.
Укладывают лежень. Этот брус обычно укладывают или на перекрытие, или на несущую внутреннюю стену. Если перекрытие — это плита или балки, то лежень можно в конструкции крыши не использовать.
На лежень устанавливают и крепят к нему опорные стойки под коньковый прогон

Здесь важно монтаж провести строго по вертикали так, чтобы верхние торцы опор оказались на одной высоте.
На стойки укладывают и крепят к ним коньковый брус. Главное — он должен располагаться строго горизонбтально.
Теперь устанавливают накосные стропильные ноги.
После чего рядовые стропила и наробжники.

В видео показано, как надо правильно возводить вальмовую кровельную конструкцию:

Шатровая крыша

Как уже было сказано выше, в шатровой крыше нет конькового прогона. Есть так называемый коньковый узел, на который и упираются верхними концами стропильные ноги. При этом последние — это две разновидности: накосные (их четыре штуки) и нарожники.

Необходимо отметить, что коньковый узел — конструкция самая ответственная и самая сложная. Сегодня строители используют несколько конструктивных элементов, которые называют коньковым узлом. При этом эту часть кровли можно сооружать без опорного столба или с таковым. Обычно первый вариант используют в крышах небольших размеров, которыми покрывают хозяйственные постройки или беседки. Второй используют для покрытия домов.

Итак, шатровая крыша состоит из следующих элементов:

  • мауэрлат;
  • стропильная система;
  • опорный брус.

Технология сборки шатровой кровли

В принципе, технология сооружения шатровой крыши ничем не отличается от возведения кровли вальмовой. Просто в ней необходимо определиться с конструкцией конькового узла. К примеру, на фото ниже показан этот узел в одной из вариаций, где использован опорный столб, изготовленный из нескольких брусов. При этом каждая накосная стропильная нога упирается в отдельный брус стойки.

Как говорилось выше, технология сборки шатровой конструкции сложнее вальмовой. И эта сложность заключается в точности расчета размеров элементов кровельной конструкции с учетом их несущей способности. Поэтому на больших крышах под стропильные ноги, в независимости от того, где они располагаются, монтируют опоры в виде стоек из брусов или досок. Это важный момент, который отражается на качестве конечного результата. При этом обязательно рассчитывают количество стоек и их сечением.

Подготовка к работе

Перед началом сооружения шатровой крыши следует внимательно изучить всю имеющуюся информацию о строительстве такой кровли, подготовить все материалы и инструменты, предварительно сделав расчёты.

Расчёт материалов

Чтобы произвести расчёты, нужно обзавестись специальной рейкой для замеров. Её можно соорудить из фанеры шириной в пять сантиметров. Нам понадобятся такие параметры:

  • длина и ширина строения;
  • высота коньковой части.

Сами расчёты не так сложны, как могут показаться на первый взгляд:

  1. Суммарную длину балок мауэрлата вычисляют простым суммированием удвоенной длины и удвоенной ширины основания, если дом имеет прямоугольную форму. Если в основе строения квадрат, то его сторону просто умножают на 4.
  2. Размер центрального стропила находят, применяя теорему Пифагора. Центральное стропило есть не что иное, как гипотенуза прямоугольного треугольника, и её значение можно получить, извлекая квадратный корень из суммы квадратов двух величин (высоты коньковой части и половины стороны дома).

  3. Длину накосного стропила вычисляют аналогичным образом. Разница лишь в том, что стороны прямоугольного треугольника теперь — половина ширины дома и центральное стропило.

Все необходимые параметры шатровой кровли можно рассчитать, обратившись к одному из онлайн-калькуляторов, которые нетрудно найти в интернете.

Необходимые инструменты и материалы

Для монтажа шатровой кровли следует приготовить следующие инструменты:

  1. Болгарку.
  2. Пилу ручную и бензиновую.
  3. Электролобзик.
  4. Молоток.
  5. Рубанок.
  6. Электродрель.

Для строительства шатровой крыши рекомендуется использовать древесину только одной породы. Для крепления элементов кровли необходимы гвозди, дюбели, стальные скобы и саморезы. Следует позаботиться и о кровельном материале, выбор которого зависит от предпочтений застройщика и его материальных возможностей.

Конструктивные особенности конвертных крыш

Чтобы разобраться в конструкции крыши этого типа, необходимо разобрать каждую разновидность. Потому что чисто конструктивно они друг от друга отличаются сильно. Итак, рассмотрим схемы крыш конвертов по отдельности.

Вальмовая крыша

В состав кровли этого типа входят:

  • мауэрлат – это брус, уложенный по периметру дома, на который будут опираться стропильные ноги;
  • коньковый прогон – это брус, установленный на опорные стойки, на который будут упираться стропильные ноги верхними своими концами;
  • накосные стропила, они же диагональные, которые формируют ребра скатов крыши;
  • рядовые стропильные ноги, которые укладывают на мауэрлат и коньковый прогон;
  • нарожники – стропила, укладываемые на мауэрлат и на накосные стропильные ноги.

Кроме этого в конструкцию вальмовой крыши могут входить: опорные стойки, поддерживающие коньковый брус, лежень – брус, на который опираются стойки, шпренгель – бруски, поддерживающие накосные стропила, подпорки, укосины и прочие элементы, поддерживающие стропильную систему, делая ее более прочной и надежной.


Элементы кровельной конструкции вальмового типа Источник kakpostroit.su

Технология сооружения вальмовой кровли

Не будем вдаваться во все подробности сборочного процесса. Просто обозначим последовательность проведения всех операций.

Сначала укладывают брусы мауэрлата, которые крепят к стенам дома. Вариантов крепления немало, главное – выбрать подходящий в соответствии с материалами, из которых дом возведен.

Укладывают лежень. Этот брус обычно укладывают или на перекрытие, или на несущую внутреннюю стену. Если перекрытие – это плита или балки, то лежень можно в конструкции крыши не использовать.
На лежень устанавливают и крепят к нему опорные стойки под коньковый прогон

Здесь важно монтаж провести строго по вертикали так, чтобы верхние торцы опор оказались на одной высоте.

На стойки укладывают и крепят к ним коньковый брус. Главное – он должен располагаться строго горизонбтально.
Теперь устанавливают накосные стропильные ноги.
После чего рядовые стропила и наробжники.

Советы и рекомендации

Чтобы дом с крышей конверт прослужил долго, нужно соблюдать некоторые дополнительные правила:

дерево для каркаса нужно выбирать хвойных пород, благодаря высокой смолистости такая древесина более устойчива к гнили и действию влаги, кроме того, сосна, ель или лиственница не боятся насекомых;
при установке каждого элемента тщательно проверяют вертикальность и горизонтальность;
чтобы дерево не гнило, все опорные элементы укладывают на гидроизоляцию;
важно правильно рассчитать предполагаемую нагрузку и, учитывая ее, определить частоту расположения стропил и количество дополнительных подпорных элементов, в противном случае система быстро потеряет устойчивость;
чертеж крыши конверта можно рассчитать самостоятельно, а можно воспользоваться готовым проектом, если он имеет подходящие размеры;
обязательно учитывают вес кровли, если каркас сооружения уже сделан, то заменить материал можно только более легким;
гидроизоляция системы является обязательным условием долгой службы;
если выполняется утепление, то эти работы производят изнутри чердака и только после полного окончания всех влажных работ.

Крыша конвертом – неплохой вариант практически для любой климатической области. Но чем холоднее регион, тем дороже будет сооружение: утепление и хорошая гидроизоляция обходятся недешево.

Недостатки

Говоря о конусообразной кровле, мастера разделяют ее недостатки на сложности, с которыми придется столкнуться при монтаже, и особенности конструкции, влияющие на ее эксплуатацию.

Однако, прежде чем приступать к монтажу такой сложной конструкции, необходимо тщательно взвесить все плюсы и минусы этого технического решения. К минусам конических кровель относят:

  1. Невозможность оборудования мансарды. Конусообразная крыша не подразумевает монтажа окон на ее поверхности, поэтому в пространстве под ней нет возможности оборудовать жилую мансарду. Мало того, что окна существенно портят внешний вид конструкции, они нарушают ее герметичность, снижают несущую способность каркаса.
  2. Увеличенный расход кровельного материала. Металлические листы, листы металлочерепицы и даже рулонные кровельные покрытия имеют прямоугольную форму, из-за чего при перекрытии конусообразных кровель их приходится резать, остается много обрезков, увеличивается расход.
  3. Сложность конструкции. В целом, крыша в виде конуса считается достаточно сложной в проектировании и монтаже, что естественно отражается на ее стоимости. Даже просто найти мастеров, которые возьмутся за монтаж кровли такого типа бывает не так уж просто.

Устройство обрешетки


Плоскостной план вальмовой крыши. Когда будет устроена система стропил, понадобится утеплить крышу. Это нужно сделать до того, как будет смонтирована обрешетка. В данном случае все будет зависеть от пожеланий хозяина частного дома и его финансовых возможностей. Можно использовать битумный материал для гидроизоляции, минеральную вату или любой другой.

При выборе толщины утеплительного материала нужно учитывать климатическую зону, в которой располагается частный дом. В данном случае нужно знать показатели температуры воздуха в зимний период.

Перед укладкой материала понадобится натянуть пленку, которая повысит гидроизоляционные характеристики материала для кровли и защитит элементы конструкции кровли от влияния влаги, пара и сырого воздуха. Для ее фиксации надо использовать степлер. Сверху пленки следует выполнить монтаж брусков контробрешетки.

В качестве обрешетки можно использовать рейки толщиной 2,5 см и шириной 15 см. Их надо тщательно просушить, иначе планки могут искривиться. Обрешетку следует прибить к стропильным ногам перпендикулярно. Рейки обрешетки должны находиться на расстоянии 12-15 см друг от друга.

Преимущества крыши конвертом

Популярность крыши конвертом объясняется наличием некоторых преимущественных моментов:

  • Большое чердачное помещение. Высокие потолки и габариты подкровельного пространства дают возможность обустройства жилых помещений на чердаке.
  • Беспрепятственный сток воды с крыши. Значительный уклон и большое количество скатов позволяют беспрепятственно стекать талой и дождевой воде с кровли конвертом. Это существенно снижает нагрузку на кровельный материал и стропильную систему.
  • Защита от атмосферных осадков. Вальмы, заменяющие фронтоны, и их правильная облицовка надежно защищают стены дома от осадков, тем самым продлевая срок из службы.
  • Равномерный прогрев чердачного пространства. Отсутствие вертикальных фронтонов приводит к тому, что кровля и помещение под ней обеспечиваются равномерным прогревом.

Несмотря на сложность монтажа, замена вертикальных фронтонов дополнительными скатами имеет свои преимущества. Крыша в виде конверта отличается повышенной устойчивостью к ветровым нагрузкам, прочностью и хорошей несущей способностью.

Обрешетка для крыши конверта

Предварительно, перед началом установки обрешетки, нужно утеплить свой чердак, т.к. после этот процесс будет очень трудоемким и дорогостоящим. Во многом устройство пирога кровли зависит от финансов владельцев и климатических особенностей определенного региона. Рекомендуемая толщина слоя утеплителя варьируется от 180 мм до 35.

После этого нужно установить на стропильную систему специальную пленку, которая поможет сохранить дерево сухим и защитит его от образования плесени. Закрепляют на деревянные брусья такую пленку чаще всего при помощи специального степлера. Для обрешетки нужно купить прочные доски с толщиной от 20 мм до 25 мм, и средней шириной от 140 до 150 мм.

Если выбрать слишком широкие доски, то они будут искривляться ос временем, что негативно сказывается на всей конструкции дома. Обрешеточную систему нужно присоединять по отношению к стропилам под прямым углом, перпендикулярно. Оптимальное расстояние между балками – от 10 сантиметров до 15. В том случае, если Вы хотите покрыть кровлю битумной мягкой металлочерепицей, к примеру, если строится беседка, устанавливаем балки без промежутков.

Односкатные крыши

Крыша односкатной формы имеет плоскую поверхность, которая наклонена в одну сторону. Очень часто ее устраивают на разновысотных стенах

При монтаже такой очень важно правильно выбрать величину наклона, чтобы часть строения располагалась навстречу ветрам

Самый простой вариант скатной крыши

Также очень популярен для домов в современном стиле

Однако, если грамотно спроектировать конструкцию, скомбинировать несколько скатов на разных уровнях, тогда получиться вполне привлекательная крыша. Немаловажен также правильный подбор материала – если выбрать, например, металлочерепицу, тогда получиться красивая геометрия ската, а вот профлист превратит дом в сарай.

Примыкание стропильной системы к трубам, шахтам, мансардным окнам

При прохождении вентканалов, труб, а также при установке мансардных окон в вальмовой крыше дома устраивается обход стропильной системы вокруг проема:

  1. Усиливаются стропила, расположенные по обе стороны от трубы. Для этого они изготавливаются сдвоенными или из бруса большего сечения.
  2. Снизу и сверху от окна или коммуникации укладываются ригели из досок. Верхняя плоскость этих балок срезается под углом.
  3. Теперь на эту силовую раму можно крепить части стропильных ног и боковые распорные элементы из срощенных досок.

Между собой детали соединяются с помощью металлических уголков. Для обхода трубы или шахты ригель должен быть установлен вертикально, а в случае мансардного окна —перпендикулярно скату. Это необходимо, чтобы можно было смонтировать оконную раму, подвести и закрепить паро- и гидроизоляцию.

Самостоятельное возведение крыши

Строительство верхней конструкции здания требует определенных знаний и навыков. Однако часто владелец дома принимается за возведение самостоятельно, изучая все конструктивные особенности и следуя правилу: хочешь, чтобы было сделано хорошо – сделай это сам. Кроме того, таким образом можно сэкономить на оплате услуг кровельщиков.

Крыша конвертом довольно сложная в исполнении, что компенсируется превосходным результатом – конструкция эстетически привлекательна, а также надежно защищает внутренние помещения от атмосферных воздействий долгие годы.

Расчеты

Чтобы возвести крышу самостоятельно, не прибегая к услугам специалистов, в первую очередь нужно произвести расчеты и выполнить чертежи.

Для того чтобы узнать, сколько материалов понадобится, пригодятся знания из школьного курса геометрии.

Крыша конвертом представляет собой пирамиду, от длины, ширины и высоты которой зависит, сколько пиломатериалов для стропильной системы и материалов для гидро-, паро-, теплоизоляции кровли нужно закупить.

Определяя площадь кровельного покрытия, необходимо учитывать количество отходов при раскройке.

Угол наклона ската рассчитывается, исходя из заданных параметров, немалую роль при этом играет выбор кровельного материала.

После того, как готовы проект и расчеты, можно приступать к монтажу.

Монтаж системы стропил

Установка мауэрлата

Каркас крыши может быть не только деревянным, но и металлическим. Деревянная стропильная система все же используется гораздо чаще, в том числе при самостоятельном возведении крыши, поэтому именно ее особенности устройства мы и рассмотрим.

Соединенные в одно целое и уложенные по периметру дома бревна – мауэрлат – располагают с отступом от внешнего края стены минимум на 5 см.

Это – основа крыши, обеспечивающая равномерное распределение нагрузки на стены дома. На мауэрлат будут опираться нижние концы стропил.

https://youtube.com/watch?v=8BAgucT7XcY

Очередь стропил

Древесину рекомендуется выбирать легкую – чтобы не создавать лишнюю нагрузку на стены и фундамент и прочную – чтобы выдерживала вес кровельного покрытия и успешно противостояла ветровой и снеговой нагрузкам.

Не следует забывать о пропитке, защищающей от гниения и насекомых-древоточцев.

Оптимальные параметры соснового бруса:

  • толщина – 40-50 мм;
  • ширина – 150 мм.

Промежуточные стропила фиксируются под острым углом.

Диагональные обычно длиннее, их выполняют сдвоенными.

Если площадь крыши большая, то для придания дополнительной жесткости скатам устанавливают шпренгели.

Угол наклона выдерживают для каждого стропила.

Для устройства конька выбираем деревянный брус. С обоих концов конькового бруса, расположенного параллельно мауэрлату, крепятся диагональные стропильные ноги.

Если крыша шатрового типа, роль коньков играют накосные стропила.

Утепление и гидроизоляция

Гидроизоляционная пленка фиксируется на стропилах при помощи строительного степлера.

Вид утеплителя подбирается сообразно климатическим особенностям региона и финансовым возможностям.

Крепление обрешетки

Доски обрешетки фиксируются перпендикулярно стропилам с шагом 10-15 см, в зависимости от типа внешнего покрытия.

Оптимальные размеры доски:

  • толщина – 20-25 мм;
  • ширина – 140-150 мм.

Кровельное покрытие

Выбрать, как будет выглядеть крыша снаружи, – дело вкуса. Для покрытия крыши конвертом подходят как мягкая битумная черепица, так и жесткие листы металлочерепицы.

Во время монтажа с материалами нужно обращаться бережно, чтобы не повредить покрытие, отвечающее за водонепроницаемость.

Свойства выбранного кровельного материала определяют долговечность кровли, поэтому стоит внимательно изучить характеристики основных покрытий.

В последнюю очередь производят финишную отделку ребер, коньков и обустройство водостока.

Как сделать крышу конвертом своими руками

Конвертерная крыша – модель надежная и прочная. Но при этом для ее сооружения стоит правильно подобрать материалы. Рекомендуемая толщина стропильных ног составляет 4–5 см, а ширина – до 15 см. Для мауэрлата, леженя или опорных столбов потребуется более массивное дерево.

Крыша конвертом своими руками сооружается в таком порядке.

  1. По периметру здания к верхней обвязке крепят мауэрлат – брус с квадратным или прямоугольным сечением. Его роль – распределение нагрузки и опора для обрешетки. По центру будущего чердака устанавливают лежень. На него фиксируют опорные столбы для конькового бруса. У вальмовой конструкции должно быть 2 столба, у шатровой 1. На столбы закрепляют коньковый прогон.
  2. В деревянных досках вырезают выемки для лучшего сочленения с опорными элементами каркаса. Затем стропила укладывают на мауэрлат и конек с тем, чтобы сформировать стропильную систему крыши конвертом. При необходимости конструкцию укрепляют подпорками, укосинами, диагональными рейками.
  3. Закрепляют остальные стропила. Перпендикулярно уже имеющимся фиксируют деревянные рейки, образующие обрешетку. Обрешетка позволяет распределить вес кровли, а также выдержать ветровую нагрузку.
  4. Все деревянные элементы конструкции гидроизолируют, утепляют при необходимости.
  5. На последнем этапе монтируют кровельное покрытие.

Устройство и особенности крыши-конверта

Покрытие крыши еще называют шатровым или вальмовым

Конструкции распространены в малоэтажных частных домах. В отличие от других видов крыш, они не оборудованы фронтоном. Последние заменяются дополнительными наклонными поверхностями. Поэтому оболочка крыши всегда шатровая. Под крышей достаточно места. Там можно оборудовать гостиную, комнату летнего отдыха или чердак.

Кровельные конструкции могут иметь 2 версии. Они отличаются формой лучей.

Шатровые

Такая крыша подходит для постройки квадратной формы. Он состоит из 4-х дорожек, одинаковых по форме и размеру. Конек такой кровли делается в виде совмещенных в одном месте ног стропил. Это отличает его от двускатных построек.

Вальмовые

Такая крыша имеет скаты разной формы. Одна пара из них похожа на трапецию, вторая (их еще называют бедрами) – на треугольники. Конек таких крыш значительно меньше по размеру, чем длина ската по карнизу. В целом бочки можно считать заменой фронтонов. Такие конструкции подходят для построек с прямоугольником в основании.

Заключение

Достаточно сложная в сборке и планировании крыша конверт на практике показывает способность выдерживать самые экстремальные ветровые и снеговые нагрузки. Чтобы обеспечить хорошую устойчивость к ветру, требуется уменьшить наклон ската, тогда как для уменьшения давления от веса снежного покрова необходимо увеличивать его наклон. В этом случае нет точных рекомендаций, и приходится опираться на опыт соседей и интуицию проектировщика.

https://youtube.com/watch?v=-3Z5L6LW-34

по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
