Подключение мастер-выключателя на всю квартиру — схема

Критерии выбора контактора

Не стоит самостоятельно выбирать контактор – это задача для электрика высокой квалификации, у которого есть опыт работы с этим видом коммутационных устройств. И сложность тут не только в том, чтобы правильно рассчитать параметры, но и в выборе производителя.

Контакторы – это недешевое оборудование, поэтому часто на этапе закупки подрядчик или заказчик хотят сэкономить. В результате приобретается модель низкого или среднего ценового сегмента. При включении они издают громкие щелчки, во время работы могут гудеть при залипании контактов, а ресурс их ниже. Лучше сразу купить надежный контактор, который полностью окупит себя во время эксплуатации.

Критерии выбора:

  • Номинальный ток, напряжение – электрик рассчитывает параметры тока в коммутируемой цепи с учетом нагрузок от каждой точки потребления, поправочных коэффициентов, пусковых скачков;
  • Число полюсов – определяет количество фаз и коммутируемых электрических цепей;
  • Напряжение электромагнитной катушки – в большинстве случаев в квартирах, частных домах, офисах используются модели с напряжением 220В.

Опытный электрик учитывает некоторые дополнительные параметры, в том числе, класс контактора (от него зависит ресурс коммутатора), степень защиты и т.п.

Информация

Данный сайт создан исключительно в ознакомительных целях. Материалы ресурса носят справочный характер.

При цитировании материалов сайта активная гиперссылка на l220.ru обязательна.

Документ, определяющий правила устройства, регламентирующий принципы построения и требования как к отдельным системам, так и к их элементам, узлам и коммуникациям ЭУ, условиям размещения и монтажа.

ПТЭЭП

Требования и обязанности потребителей, ответственность за выполнение, требования к персоналу, осуществляющему эксплуатацию ЭУ, управление, ремонт, модернизацию, ввод в эксплуатацию ЭУ, подготовке персонала.

ПОТЭУ

Правила по охране труда при эксплуатации электроустановок – документ, созданный на основе недействующих в настоящее время Межотраслевых правил по охране труда (ПОТ Р М-016-2001, РД 153-34.0-03.150).

The Village c помощью дизайнеров разобрался, как удобно расположить дома розетки и выключатели

От схемы электрики зависит ежедневный комфорт всех обитателей городской квартиры. Большинство из нас знает, что розеток много не бывает и располагать их лучше на уровне 25–30 сантиметров от пола, а выключатели — на высоте 85–90 сантиметров. Но этих базовых знаний недостаточно, чтобы сделать свой дом действительно эргономичным. Дизайнер Brainstorm Buro Галина Тишутина составила для The Village подробный гид по тому, как правильно спланировать электрику в квартире.

Галина тишутина

Что такое мастер кнопка, и как она работает

Мастер выключатель – это система, которая состоит из следующих элементов:

  • Контактор – специальный электромагнитный размыкатель, предназначенный для дистанционного включения и отключения силовых электрических цепей. Устанавливается в щитке на DIN рейке;
  • Управляющий элемент – это может быть обычный двухпозиционный выключатель, считыватель бесконтактных ключей, карт, GSM или Wi-Fi модуль удаленного управления. Он взаимодействует с контактором, который в свою очередь замыкает или размыкает силовую электрическую цепь;
  • УЗО – устройство защитного отключения, обеспечивающее безопасность системы.

контактор модульный Если использовать простейшую схему мастер кнопки, то в щиток устанавливается контактор (его параметры зависят от общей нагрузки на управляемых электрических ветках питания). На него подается ноль и фаза, которая пропускается через УЗО и направляется в двухпозиционный выключатель-размыкатель, а затем возвращается в контактор. В зависимости от количества полюсов, к нему можно подключить 1-3 и более веток питания.

Если перевести выключатель в положение «Выкл.», сработает контактор, в котором произойдет размыкание цепи. Все запитанные от него электроприборы окажутся обесточенными. При включении выключателя электромагнитное реле снова сработает и вернет питание на подключенные ветки.

Контактор модульный.

Контактор ABB представляет собой устройство, контакты которого замыкаются или размыкаются катушкой (электромагнитом). Подали напряжение на катушку (электромагнит), и контакты самого контактора в зависимости от его исполнения или замкнулись или разомкнулись

Катушки контактора рассчитаны на напряжение, как переменного тока (АС), так и постоянного (DC), поэтому при выборе контактора обращайте внимание на этот параметр. Напряжение можно подключать от 12 до 415 В, на это тоже обязательно надо обратить внимание, т.к

модульный контактор, рассчитанный на напряжение 12В при подаче на него 220 В просто сгорит.

Модульные контакторы ABB делятся на две серии: ESB и EN. Отличие в том, что контакторы ESB управляются только подачей или отключением напряжения и рассчитаны на токи 20, 24, 40 и 63А, а контакторы EN имеют дополнительное ручное управление (включение/отключение) и рассчитаны на токи до 40А.


У контакторовдва вида контактов. Одни контакты – это силовые контакты, которые размыкают или замыкают силовые цепи, а другие – контакты управления самим контактором, т.е. непосредственно дают команду на замыкание/размыкание силовых.


Контакты управления А1-А2 обозначаются одинаково на всех контакторах. Именно к ним надо подать или снять напряжение, чтобы силовые контакты размыкались или замыкались.


Силовые контакты, которые включают или отключают нагрузку, подключенную к контактору, всегда парные 1-2, 3-4, 5-6, 7-8 и т.д.


Количество пар силовых контактов у магнитных пускателей ABB чётное, или два или четыре. Обозначаются или НО (нормально открытый) или НЗ (нормально закрытый). Т.е. при отсутствии напряжения на катушке НО – разомкнуты, при подаче напряжения на катушку НО замыкаются, ну а НЗ соответственно наоборот. Вариации бывают разными 2НО (два открытых контакта), 3НО-1НЗ (три открытых + один закрытый) и т.д., и обозначаются на корпусе контактора цифрами 40 (четыре контакта НО), 20 (два контакта НО), 22 (два НО и два НЗ), 02 (два НЗ).

Например, из названия контактора ABB EN40-40N следует, что этот модульный контактор рассчитан на номинальный ток 40А и имеет четыре НО (нормально открытых) контакта. Также указано, что катушка контактора рассчитана на напряжение 230В переменного или постоянного тока.


Для защиты катушки управления контактора правильно ставить в её цепь автоматический выключатель, и т.к. мощность потребляемая катушкой мизерная, то номинал автомата лучше брать не более 1А.


Контактор ESB 20А занимает 1 модуль, 24А – 2 модуля, 40 и 63А – занимают по 3 модуля на дин-рейке.

Контакторы бывают также и с ручным управлением, точнее с комбинированным. Т.е. можно при помощи переключателя включать и выключать модульный контактор руками, передвигая рычажок. На фото ниже показан контактор ABB EN-40-4НО с ручным управлением.

К контакторам, как и к другим модульным приборам ведущих серий ABB, Легранд, Шнейдер Электрик, Хагер, можно прикреплять по бокам дополнительный контакт. Только следует учитывать, что это “не совсем полноценные” контакты, у них номинальный ток только до 6А.

Ниже привожу пример дополнительного контакта к контактору Legrand. В дополнительном контакте на самом деле имеется два контакта, один НЗ, другой НО.

Сцепить модульный контактор и дополнительный контакт несложно. Схема сцепления устройств между собой изображена на самом дополнительном контакте

Важно, чтобы отверстие в контакторе и “рычажок” дополнительного контакта точно совпали


А так выглядят совмещенные приборы, в том числе, и уже подключенные в электрическом щитке.

Автоматические выключатели для систем освещения

Несмотря на то, что установка автоматического выключателя для питания световых точек практически не применяется, для экономии оборудования такое подключение допустимо. В этом случае, на щитке питания выделяется отдельная группа «автоматов», на которые напрямую заведена осветительная сеть. Подключение производится по стандартной схеме: контакты размыкают фазу.

Не рекомендуется установка автоматических выключателей для освещения рядом с иными «автоматами».

Иначе при выключении света, можно ошибочно обесточить важный узел. Если есть возможность, такие выключатели размещаются в отдельном щитке.

Преимущество способа: автоматы рассчитаны на более высокую нагрузку, и сразу включают в себя функции защиты. Надежность таких устройств выше, в сравнении с бытовыми выключателями. Недостаток — при использовании в жилом помещении такой коммутатор выглядит не эстетично.

Области применения и плюсы мастер выключателей

Монтаж мастер кнопки актуален практически везде:

  • В квартирах, частных домах – позволяет быть уверенным, что все бытовые электроприборы и ветки освещения отключены;
  • В офисах, магазинах, других коммерческих объектах – облегчает задачи завхоза, обеспечивает гарантированную экономию электроэнергии;
  • На промышленных, производственных предприятиях – экономит время сотрудников, отвечающих за закрытие цехов.

Мастер кнопка отвечает именно за те силовые линии, которые коммутируются контактором. Никто не хочет увидеть размороженным холодильник, вернувшись с работы домой. А если отключить общий автомат в щитке, то он выключит все электрические цепи на объекте. Мастер выключатель работает иначе – он отключает только подключенные к нему ветви питания. А такие важные приборы, как холодильник, электрические полы, которые должны прогреться к приходу владельца дома, или сигнализация, будут работать в обычном режиме.

В первую очередь это повышает уровень безопасности. Во-вторых, обеспечивает рациональное использование энергоресурсов. В-третьих, позволяет работникам коммерческих объектов концентрироваться на решении прямых обязанностей, а не на проверке всех помещений перед уходом. Еще один плюс – одним нажатием кнопки все подключенные к сети приборы вновь заработают – не нужно включать свет в каждом помещении по отдельности.

Выключить весь свет одной кнопкой

У многих функция «отключение всего света одной кнопкой» плотно ассоциируется с умным домом, так как это самый понятный его элемент. Самый простой сценарий — это выключить весь свет сразу при уходе из дома. Для того, чтобы сделать себе такую возможность, система Умный Дом совершенно не нужна, всё можно сделать гораздо проще.

Для этого нужно в электрощиток поставить контактор, который по внешнему сигналу будет отключать свет квартиры или дома. При желании можно поставить контактор ещё и на отключаемые розетки (вот отдельная статья на эту тему).

Контактор, он же пускатель — элемент, который ставится на DIN рейку и позволяет по управляющему сигналу включать и выключать мощную нагрузку. Вот, например, контактор ABB EN20-20N-06.


Стоит порядка 2.5 тысяч рублей, управляет током до 20 ампер, чего, как правило, достаточно для света небольшой квартиры. Удобный плюс — наличие на нём переключателя для того, чтобы вручную его включить или выключить.

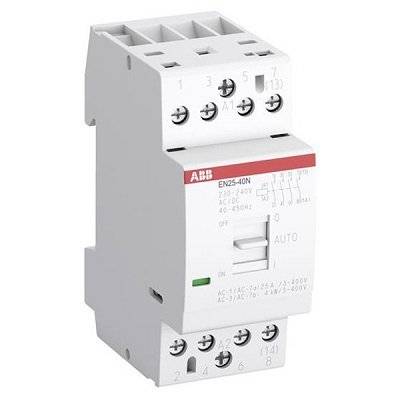

Вот вариант ABB EN25-40N-06 для трёхфазной сети, такой же контактор с четырьмя полюсами коммутации:

Максимальная мощность коммутации каждой из 4-х групп контактов 25 ампер. Такого контактора вполне достаточно в большинстве случаев, чтобы полностью отрубить весь свет квартиры или загородного дома с трёхфазным питанием.

На верхние контакты подаётся ввод питания, с нижних оно идёт на освещение

Можно наоборот, не важно. На контакты А1 и А2 надо подать управляющее напряжение

У контакторов ABB есть модели с управляющим напряжением 24, 48, 110, 230 и 400 вольт постоянного или переменного тока.

У всех других производителей вы тоже без труда найдёте аналогичные контакторы. Лучше искать с переключателем на корпусе: дороже, но удобнее.

При работе с промышленным контроллером, который обычно напряжение на выходах 24 вольта, лучше использовать контактор с управляющим напряжением 24 вольта. Если контроллера и какой-либо автоматики нет, то удобнее использовать питание 230В.

Кстати, большинство контакторов нормально-открыты, то есть, при отсутствии управляющего напряжения цепь разомкнута. Есть контакторы с нормально-замкнутыми контактами, на них надо подать напряжение, чтобы они разомкнулись, но они попадаются реже.

Ещё один вариант — импульсные реле, на которые надо подавать не управляющее напряжение, а короткий импульс (ABB E290). Можно использовать моностабильные клавишивы ключателя. Один раз нажали — включилось, ещё раз нажали — выключилось. Это даст нам возможность управления импульсными реле с нескольких мест.

Более интересный вопрос в том, как управлять функцией «выключить всё».

READ Как подключить радар без разрешения абонента

Прихожая и коридор

В прихожей и коридоре может быть реализовано несколько сценариев. В качестве основного рекомендуется такое сочетание: основной верхний свет, приглушенная подсветка стен с регулировкой направления светового потока (для картин и прочих художественных творений) и что-то локальное, позволяющее хорошо, без контрастов, осветить какой-то отдельный объект, например, ростовое зеркало. Нелишним будет и маломощный светильник на столике, чтобы иметь возможность не включать верхний свет, тихо уходя или приходя рано утром или ночью.

При длинном коридоре очень эргономична «взлетка» – ночная нижняя подсветка, позволяющая с удобством посетить туалет или заглянуть в холодильник, если кто-то подвержен ночным пробуждениям из-за внезапно разгоревшегося аппетита. Будет еще удобнее, если управлять «взлеткой» будет датчик движения, включающий свет при появлении человека и отключающий спустя несколько минут после его исчезновения. Главное достоинство такого освещения – комфортность для глаз, непривыкших к яркому после сна свету.

Заслуживающая внимания идея – дополнительная одна или несколько розеток в прихожей для электронных гаджетов – NAS, Wi-Fi-роутера и пр. К месту будет и кабель Ethernet для телевизора.

Как подключить импульсное реле

Чтобы правильно подключить импульсное реле, нужно
понимать какие у него есть контакты и за что они отвечают.

 Как правило, это:

два контакта на катушку питания А1-А2

На один из них, фаза либо ноль приходят постоянно, а на другой, как раз-таки и подается импульс после нажатия кнопки.

силовые контакты 1-2, 3-4 и т.д.

Проходя через них, ток поступает на светильник.

Вот простейшая схема подключения одного импульсного реле на группу кнопочных выключателей.

Схема №1

Обратите внимание, что в импульсном реле нагрузка вовсе не проходит через кнопку. Нажимая ее, вы всего лишь даете импульс на катушку, которая и замыкает силовой контакт

В некоторых моделях подавать управляющий импульс можно как через фазный проводник, так и через нулевой.

Представьте, что существенная и разветвленная часть эл.проводки у вас в доме даже не будет находится постоянно под напряжением, как это происходит с обычными выключателями света. Насколько это повысит пожаро и электробезопасность!

Некоторые разновидности имеют сразу несколько контактов. От них можно подключать две, три и более групп освещения.

Прохождение всей нагрузки через реле означает, что подгорание или выгорание контактов на кнопках практически исключено. Многие, радуясь такому обстоятельству, смело занижают сечение линий освещения до 0,5мм2 или 0,75мм2. Либо вообще “кидают” витую пару.

Однако не забывайте про правила, где четко говорится, что все групповые линии на светильники в жилых помещениях должны выполняться проводниками сечением минимум 1,5мм2.

При этом обратите внимание, все реле (группа или одиночное) должны обязательно подключаться после автомата

Он защищает:

катушку

кабель на цепи управления

сам светильник

Без него при коротком замыкании у вас просто сгорит эл.проводка.

Само реле не защищает ни от перегрузок, ни от КЗ.

Поэтому при сборке схемы в щитке, на каждый автомат
освещения вы как бы “навешиваете” по одному или несколько импульсных реле.

Нейтральный провод / провод C

Перед запуском необходимо разобраться в домашней проводке.

В большинстве обычных выключателей и розеток используется 2 провода:

  • Жить
  • Нейтральный

Устройства Интернета вещей, как и большинство электронных гаджетов, работают от источника постоянного тока низкого напряжения.

Если вы хотите добавить интеллектуальные переключатели света, вам понадобится как минимум еще один провод для подключения к источнику постоянного тока. Это называется общим проводом или C-проводом, и он позволяет отправлять сигнал на любое из ваших устройств IoT.

К сожалению, примерно 50% домов в Северной Америке не имеют этого провода C, так как же обойти его, чтобы достичь своих целей в области интеллектуального освещения?

  • Выбирайте умные переключатели, которым не требуется дополнительный нейтральный провод
  • Добавьте провода в существующую проводку, но это дорого и создаст настоящий беспорядок. Это лучший метод, если вы ремонтируете, а проводка уже обнажена.
  • Умные лампочки устраняют любые проблемы с проводкой и дают вам контроль на уровне лампочки
  • Выбирайте интеллектуальные светодиодные фонари с переключателями на батарейках

Решив проблему с проводкой, вам нужно подумать о том, какой протокол связи лучше всего подходит для вашего умного дома.

Санузел

Первоначально концепция размещения выключателей света для санузлов снаружи была обусловлена соображениями безопасности. Окисление контактов из-за высокой влажности, возможность короткого замыкания и поражения током из-за наличия влаги делало размещение розеток и выключателей в санузле нежелательным. Однако с точки зрения удобства их все же лучше помещать внутри – хотя бы для того, чтобы кому-нибудь по ошибке или в шутку не вздумалось отключить свет в ванной, делая того, кто там моется, совершенно беспомощным.

Конструкции современных выключателей и розеток позволяют без всякого риска размещать их внутри санузла, что и рекомендуется делать для повышения комфорта. Еще удобнее использовать датчики движения, управляющие освещением и установленные на тайминг 4-7 минут. Этого вполне достаточно, чтобы помыть руки или почистить зубы.

Эстетично смотрится в санузле подсветка зеркала, светильники, которые освещают отдельные зоны – ниши в стенах, пространство пола или контура на уровне плеч.

Используемые в настоящее время электрические зубные щетки, ирригаторы, фены и пр. требуют наличия в санузле розеток. Но они обязательно должны быть защищены влагонепроницаемыми крышками, исключающими попадание воды в их гнезда.

Как правильно подключить контактный блок?

Установка данного блока происходит на верхней части контактора, где имеются специальный разъемы с зацепами.

Рабочая схема имеет в наличии две пары замкнутых контактов, а также две пары коннекторов разомкнутых.

Нормально разомкнутый контакт (NO) – при неработающем состоянии всегда находится в разомкнутом положении (пара 1-2). Следовательно, для прохождения по нему тока, необходимо его замыкание.

Нормальный замкнутый контакт (NC) – его нерабочее положение является замкнутость коннекторов (пара 3-4). В данной ситуации при размыкании контакта, через магнитный пускатель ток будет отсутствовать.

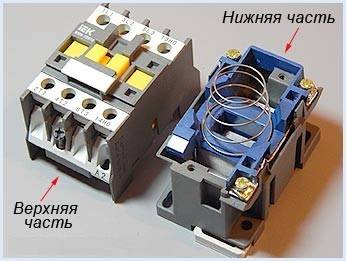

ПМ представляет собой конструкцию, состоящую из двух базовых фрагментов:

  1. верхняя;
  2. нижняя.

Верхняя часть – движущаяся контактирующая система, камера дугогасительная и двигающийся элемент магнита электрического, связанный с коннекторами подвижной областью механизма.

Нижняя часть – являет собой обмотку, пружину возвратную и второй фрагмент корпуса магнита.

Роль пружины заключается в возврате исходного положения верхней области устройства, таким образом при отсутствии контакта магнитного коннектора, ток в обмотке отсутствует.

Что такое мастер кнопка, и как она работает

Мастер выключатель – это система, которая состоит из следующих элементов:

  • Контактор – специальный электромагнитный размыкатель, предназначенный для дистанционного включения и отключения силовых электрических цепей. Устанавливается в щитке на DIN рейке;
  • Управляющий элемент – это может быть обычный двухпозиционный выключатель, считыватель бесконтактных ключей, карт, GSM или Wi-Fi модуль удаленного управления. Он взаимодействует с контактором, который в свою очередь замыкает или размыкает силовую электрическую цепь;
  • УЗО – устройство защитного отключения, обеспечивающее безопасность системы.

контактор модульный Если использовать простейшую схему мастер кнопки, то в щиток устанавливается контактор (его параметры зависят от общей нагрузки на управляемых электрических ветках питания). На него подается ноль и фаза, которая пропускается через УЗО и направляется в двухпозиционный выключатель-размыкатель, а затем возвращается в контактор. В зависимости от количества полюсов, к нему можно подключить 1-3 и более веток питания.

Если перевести выключатель в положение «Выкл.», сработает контактор, в котором произойдет размыкание цепи. Все запитанные от него электроприборы окажутся обесточенными. При включении выключателя электромагнитное реле снова сработает и вернет питание на подключенные ветки.

Схемы управления освещением

Очень часто при организации системы освещения в квартире возникает ситуация, когда в проходном помещении на его входе требуется включать свет, а при выходе из помещения на другом его конце – выключать. Поскольку возвращение обратно к входу в помещение (для того, чтобы выключить свет) выглядит крайне нелепо, возникла потребность в каком-то техническом решении данной проблемы. В ходе решения этого вопроса был разработан ряд устройств, к числу которых можно отнести проходные (перекидные) выключатели, крестовые переключатели и так называемые бистабильные реле.

Конструктивно проходной выключатель представляет собой собранный по особой схеме переключатель, содержащий группу из трёх контактов – одного подвижного и двух неподвижных. В крайних положениях клавиши данного переключателя подвижный контакт соединяется либо с одним, либо с другим неподвижным контактом. Соединив два подобных выключателя по схеме, приведённой на размещённом ниже рисунке, мы получим устройство, позволяющее управлять одним или несколькими включёнными параллельно светильниками из двух различных точек. Причём управляться эти светильники будут независимо друг от друга.


Рис.1. Управление отдельным светильником из двух мест

Отличительной характеристикой проходных выключателей является то, что положение их клавиши не обязательно должно соответствовать общепринятым понятиям «включено-выключено». Если в типовом выключателе включенным положением считается верхнее положение клавиши, а выключенным — нижнее, то в проходном выключателе режим «включено-выключено» определяется тем, в каком положении находится в данный момент второй выключатель.

Кроме стандартных одиночных переключателей, очень часто для управления освещением в квартире используются и сдвоенные проходные выключатели. С их помощью производится управление из двух удалённых друг от друга мест сразу двумя независимыми осветительными приборами. Выполняются они обычно как два одиночных проходных выключателя, размещённых в одном корпусе. Нередко возникают ситуации, в которых управлять освещением необходимо не из двух, а из трёх и более удалённых мест. В данном случае проходные выключателями ничем нам не помогут, и схему управления потребуется дополнить четырёхконтактными переключателями (крестовыми выключателями).

Крестовой выключатель содержит четыре контакта и имеет более сложную схему коммутации контактов по сравнению с обычным проходным выключателем. Он встраивается таким образом, что первый и последний переключатели в цепи освещения будут проходными, а в «промежуточных» точках устанавливаются крестовые выключатели.

Организовать управлять освещением из трёх и более мест можно значительно проще, если использовать для этого специальные двустабильные реле, которые иногда ещё называют бистабильными реле.

Бистабильное реле содержит в себе электронную схему с двумя устойчивыми состояниями (триггер), который управляется кратковременным одиночным импульсом, подаваемым на его вход. При этом для управления освещением можно использовать в качестве коммутирующих элементов кнопки, не имеющие фиксированных положений. Все управляющие освещением кнопки можно включать параллельно друг другу, что существенно упрощает схему и монтаж осветительной сети.

Бистабильное реле представляет собой типовой модуль, размещаемый на DIN – рейке в распределительном шкафу.

Рис.2 Внешний вид бистабильного реле

Различные модификации двустабильных реле могут иметь или один нормально-разомкнутый контакт, или два нормально-разомкнутых контакта, или же пару из нормально-разомкнутого и нормально-замкнутого контакта. Такие реле предназначаются для работы как в сетях напряжением 220В, так и при напряжении питания 24В. При построении схемы управления освещением с помощью двустабильного реле обычно используют его нормально-разомкнутый контакт. Число управляющих освещением кнопок может быть произвольным, и все они должны быть включены параллельно.

При нажатии на любую из кнопок управляющее напряжение подаётся на вход реле, что приводит к замыканию нормально-разомкнутого контакта и соответственно – к включению осветительного прибора. Повторное нажатие на кнопку вызовет отключение реле и размыкание цепи освещения.

Использование подобных реле (несмотря на некоторые издержки) является наиболее удобным вариантом из рассмотренных схем управления освещением из трёх и более мест. Преимущества эти особо заметно проявляются как при проведении монтажа устройства, так и в случае его ремонта.

Мастер-выключатель или рубильник

Рубильники в электрощитке многоквартирного дома

Использование рубильника – это самый простой и распространенный вариант, который встречается повсеместно. Достоинства этого решения:

  • Простота. Оборудование электрощитка рубильником осуществляется людьми с минимальными знаниями и навыками в области энергоснабжения.
  • Надежность. Простота исполнения и минимум элементов в конструкции делают рубильник надежным вариантом.
  • Компактность. Полезное пространство электрощитка никак не ограничивается.
  • Стоимость. Цена установки рубильника ниже в сравнении с аналогичными вариантами.

В целом, рубильник представляет собой долговечное и надежное решение, которое не стесняет оборудование электрощита в отличие от установки мастера-выключателя на всю жилплощадь. При этом рубильник не так удобен в эксплуатации, ведь мастер-выключатель в квартире проще использовать в сравнении с рубильником, который устанавливается на сам щиток. Помимо этого, потребуется дополнительная установка освещения на неотключаемые линии по всему маршруту до электрощита.

Так как рубильник должен стоять внутри самого электрощитка, чтобы обеспечить простое отключение всех приборов, для регулирования подачи электроэнергии придется подходить к нему и выполнять все операции вручную. Помимо этого, нужно убедиться в том, что маршрут от помещения, внутри которого установлено устройство, является освещаемым, так как в противном случае придется добиться до рубильника в темноте, что создает дискомфорт.

Модульный контактор в электрическом щитке

Мастер-выключатель – это универсальный вариант, обеспечивающий все необходимое. Не обязательно пользоваться кнопкой, которая находится в квартире и сразу выключает свет в доме. Вместо нее встречаются варианты целостной системы контроля доступа, дистанционное отключение, карточный доступ и другие. Такое решение удобно, не требует дополнительной установки неотключаемого освещения к щитку, а также нет трудностей в оборудовании автомата, который будет срабатывать в нужное время.

В то же время, так как оборудование нормальной работы контактора предусматривает необходимость вовлечения целого ряда комплектующих, в итоге система становится ненадежной, ведь при выходе из строя любого компонента вся она перестает работать. Помимо этого, большое количество элементов приводит к увеличению стоимости и громоздкости такого решения, из-за чего оно занимает много места в щитке, но эта проблема частично решается установкой реле выбора фаз.

Использование модулей реле Wirenboard

Wirenboard — это российское оборудования для систем автоматизации. Модули реле отлично подходят для реализации управления освещением.

Вот 6-канальное реле Wirenboard WB-MR6C v.2, стоит 3500 рублей. На реле, клеммы которых размещены на модуле сверху, подключаем линии освещения. А на входы, клеммы которых снизу, подключаем выключатели слаботочным кабелем (витой парой, как правило, удобнее всего).


Wirenboard WB-MR6C v.2

При нажатии на выключатели меняется состояние соответствующего выхода модуля. При подаче сигнала (точнее, объединения с клеммой iGND) на вход 0, все выходы выключаются. В такой схеме надо до всех групп света вести кабель питания напрямую из щита, а до выключателей — слаботочные кабели (можно и силовые, но зачем). Также у Wirenboard есть модули диммеров, модули управления светодиодными лентами разных типов. Если добавить в систему контроллер Wirenboard 6, то можно будет реализовывать сложные сценарии и скрипты, в перспективе управление голосом и прочие функции систем Умный Дом, но можно контроллер не добавлять, тогда будет простая логика работы света от выключателей.

Выключатели могут быть как импульсные (которые отжимаются обратно после нажатия), так и классические двухпозиционные.

Чем мне нравится такая схема, так это гибкостью. Всегда можно изменить назначение любой клавиши любого выключателя, можно управлять одной группой света с любого количества клавиш и наоборот — любым количеством групп света с одной клавиши (это называется сцена света). Захотели через 10 лет поставить любую систему Умного Дома — все кабели уже проложены как надо. Захотели вообще не ставить никакой автоматики — поставили обычные реле. Никаких распределительных коробок не надо, на выключатели идёт витая пара, что особенно для деревянных домов хорошо.

Подробнее про Wirenboard можно почитать в моих статьях:

  • Подбор оборудования Wirenboard и проектирование системы
  • Wirenboard: входы-выходы и скрипты
  • BARY — Программное обеспечение для визуализации Wirenboard и не только

112, всего, сегодня

+8

Похожие посты:

  1. Подбор оборудования Wirenboard и проектирование системы Расскажу немного о том, как проектировать систему Умный Дом на…
  2. Сравнение систем Умного Дома: Larnitech, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC По многочисленным просьбам напишу небольшое сравнение систем Умного Дома, с…
  3. Что можно установить из Умного Дома Поскольку далеко не все разбираются в том, что умеет современный…
  4. Монтаж кабеля для Умного Дома Как я уже писал, самым неразумным способом экономии в строительстве…
  5. Видеонаблюдение в квартире в 2021 году Какие возможности системы домашнего видеонаблюдения мы можем получить сегодня? Вариантов…
  6. Умный дом Larnitech — обзор системы Larnitech — это достаточно крупный производитель систем Умный Дом. Познакомился…
  7. Системы видеонаблюдения: аналоговые, цифровые, AHD и прочие Видеонаблюдением я занимаюсь с 2008 года. Я тогда подбирал системы…

Где устанавливать выключатель?

Итак, что мы имеем в исходных данных? Возьмем самую элементарную схему эл.снабжения любой квартиры или дома.

У нас есть однофазный эл.щит с двухполюсным автоматом на входе и вводным УЗО после него.

Далее идут модульные автоматы, от которых запитаны как линии освещения, так и розеточные группы. В том числе неотключаемая нагрузка – холодильник и охранная сигнализация.

Куда здесь подключать мастер выключатель? Для начала определимся с его правильным размещением.

Одноклавишный выключатель света монтируется возле двери на выходе из квартиры.

Ошибка №5
Только не ставьте его в одной рамке с выключателем общего света в коридоре или прихожей.

Иначе гости будут постоянно по ошибке клацать по этой клавише, не зная, что она “хитрая”, и отключать весь дом.

Кто-то даже прибегает к сверхскрытому и секретному монтажу данной кнопки

Ошибка №6
Также не советуем ставить клавишу на стандартной высоте в 90см.

Лучше разместить этот выключатель как можно выше, подальше от маленьких детей, если таковые имеются в семье.

Контактор монтируете в щитке сразу после защитного УЗО.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
