Устройство классического пристенного дренажа под фундамент

Виды дренажа

Существуют различные виды конструкции дренажных систем.

По способу монтажа различают:

  • Открытый (поверхностный) тип. Отвод влаги производится путем организации системы дренажных канавок, расположенных на дневной поверхности грунта. Вариант удобен тем, что постоянно имеется возможность обслуживания, чистки и изменения устройства системы. Недостатком является высокий уровень размещения, позволяющий отводить только поверхностные водные потоки, минуя подземные горизонты.
  • Закрытый (глубинный) дренаж. Закрытая система представляет собой комплекс трубопроводов, транспортирующих стоки к точке сброса. Закрытый дренаж позволяет удалять излишки влаги из подземных источников, но для обслуживания или очистки приходится раскапывать трубы, что доступно только в теплое время года, требует времени и существенных трудозатрат.
  • Совершенная. Система расположена ниже уровня поступления, вода попадает сверху или сбоку. Дренажные траншеи засыпаются сверху.
  • Несовершенная. Трубопроводы установлены выше уровня притока, влага поступает со всех сторон — снизу, сверху и сбоку через отверстия в трубе. Засыпка производится также со всех сторон, т.е. труба расположена на определенной высоте над подошвой дренажной канавки.

Различают также системы с различными функциональными особенностями:

  • Кольцевая. Охватывает постройку кольцом трубопроводов, отсекая ее от поступающей извне влаги. Если приток идет с одной стороны. возможно образование разомкнутого кольца со сбором воды в месте ее появления. Может создаваться после постройки дома, или параллельно с ней.
  • Пристенная. Система монтируется во время постройки, так как трубопроводы монтируются до засыпки пазух. Обеспечивают защиту от затопления подвалов и цокольных помещений.
  • Пластовая. Самая сложная система, используемая на участках с активным притоком воды или с наличием глинистых слоев, затрудняющих естественную фильтрацию. Песчано-гравийная подушка под бетонной лентой — один из упрощенных вариантов создания пластовой дренажной системы.

Применение подходящего варианта конструкции позволяет удалить излишки влаги, компенсировать приток или отсечь постройку от водоносных горизонтов. Для этого используются специальные приемы, например, засыпка глиной, не пропускающей влагу к стенам фундамента и направляющей воду к дренажным трубам.

ВАЖНО!
Выбор того или иного типа дренажа рекомендуется доверить специалистам. Это комплексная задача, требующая наличия профессиональной подготовки и опыта, попытки решить проблему самостоятельно приносят ожидаемый результат далеко не всегда.

Основные виды дренажа под фундаменты

Дренажные системы можно условно разделить на вертикальные, горизонтальные и комбинированные. Вертикальный дренаж, в основном, используется в шахтах или бассейнах. Такая система оборудована насосами и специальными водоотводными колодцами с откачкой воды. При понижении воды в подвальной части здания делают метровые скважины и устанавливают насосы с сигнальными поплавками.

Горизонтальная дренажная система представляет из себя горизонтальную систему труб. Она бывает открытой или закрытой. Система делится на три части: собирающую, водоотводящую и водоприемную. Часто открытый горизонтальный дренаж применяют для осушения большой площади, например, на фермах. Для частных домов и в промышленности используют закрытый дренаж. Часто можно встретить комбинированный вид дренажа.

Итак, дренаж для фундаментов дома подразумевает создание специальной водоотводящей системы каналов для подземных или наземных вод. Постройка дренажной системы во многом зависит от уровня грунтовых вод, рельефа участка и величины уклона поверхности относительно горизонтальной плоскости.

Монтаж дренажа

Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.

Изготовление пристенного дренажа

Перед выполнением работы необходимо выполнить подготовку фундамента, так как система будет к нему непосредственно примыкать.

Для этого проводятся такие работы:

  1. Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
  2. На подсохшую поверхность наносится битумная мастика.
  3. На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
  4. На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.

На фото дренажная система вокруг дома — траншея и смотровые колодцы по краям

Подготовка фундамента закончена. Далее выполняются основные работы:

  • монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
  • при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
  • дно траншей засыпается слоем песка не менее 5 см;
  • на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
  • создается гравийная засыпка, имеющая толщину порядка 10 см;
  • на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
  • трубы стыкуются переходниками и угловыми соединителями;
  • по углам здания все трубопроводы входят в установленные смотровые колодцы;
  • от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
  • производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
  • дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.

Мы рассмотрели, как сделать дренаж вокруг фундамента пристенного типа

Далее внимание уделим изготовлению траншейного дренажа, который имеет даже большую популярность

Изготовление кольцевого дренажа

Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.

Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

Схема дренажа вокруг дома

Далее проводятся следующие работы:

  • дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
  • на геотекстиль засыпается щебень слоем 10 см;
  • на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;
  • проверяется уклон труб, который должен быть не менее 2 градусов;
  • на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
  • поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
  • весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
  • оставшееся в траншеях место засыпается речным песком и закрывается дерном.

Монтаж дренажных труб в траншее

Виды и устройство прифундаментных дренажных систем

В первую очередь дренажные системы подразделяются по типу глубины расположения на поверхностные и подземные.

Поверхностный по периметру вокруг частного строения

Поверхностный вариант дренажа около дома подойдет в том случае, если будет низкий уровень грунтовых вод. Назначение такой дренажной системы – сбор и отведение верховодки от прилегающих к дому территорий. В общем такая дренажная система представляет собой систему каналов глубиной заложения не больше 1 метра. Каналы могут быть открытыми и закрытыми с декоративными решетками.

Поверхностный дренаж прокладывается вдоль стен здания по всему периметру в виде следующих форм:

  1. Линейная система. Это проведённые земляные желобы, которые отводят паводковую или осадковую воду от фундамента дома, подвала и подсобных помещений. Вода отводится в канализацию, септик или просто за пределы участка.
  2. Точечные водосборные колодцы, которые могут быть закрытыми и открытыми. Они располагаются рядом с коммуникациями и в самых низких точках, рядом с цокольными и подсобными помещениями.

Какой конкретно вид выбрать зависит от количества влаги, которую нужно отвести от фундамента, а также от вида фундамента и проекта самого дома. Обычно конкретный вид дренажной системы для фундамента вносят еще при строительстве дома в проектную документацию.

Подземный (пристенный, пластовый, кольцевой)

Подземное водоотведение имеет более сложную схему устройства и чаще всего состоит из нескольких уровней. Используется на участках с низкими грунтовыми водами, с глинистым типом почв и при близком расположении природных водоемов. При строительстве частных домов для фундамента используется 3 типа подземного дренажа:

  1. Вертикальный тип. Из колодцев или понизительных скважин длиной 20-50 метров. Вода из них откачивается с помощью насоса.
  2. Горизонтальный тип. В траншею уложены перфорированные трубы с уклоном. Они выводят воду в специальный водосборный колодец.
  3. Комбинированный вариант. Сочетает два предыдущих типа водоотведения.

Подземные системы дренажа могут иметь несколько разных конструктивных вариаций:

  1. Кольцевая – замкнутый круг из дрена для понижения общего уровня грунтовых вод. В таком случае перфорированные трубы углубляются ниже фундамента и ниже точки промерзания с отступом от стены на 5-7 метров. Оптимально использовать при песчаных типах почв, если уровень грунтовых вод выше подошвы.
  2. Пристенная. Применяется если грунтовые воды расположены ближе, чем 0.5 м от низа фундамента и есть риск подтопления верховодкой.
  3. Пластовая. С точки зрения возведения самая сложная система. Выводит межпластовые воды, используется, когда другие методы осушения не приносят результата.

Сооружение водоотвода своими руками

Итак, как сделать дренаж фундамента? Давайте разбираться более подробно.

Правила, которыми не стоит пренебрегать

Чтобы правильно сделать водоотводную конструкцию, необходимо:

  • выполнять работу согласно СНиП (строительные нормы и правила);
  • осуществлять все манипуляции в сухое летнее время;
  • делать по всему периметру постройки навес из деревянных досок и армированной полиэтиленовой плёнки, чтобы исключить попадание воды в траншею;
  • скрупулёзно следить, чтобы глубина залегания труб была ниже точки промерзания грунта;
  • соблюдать уклон дренажного сооружения.

Инструменты и материалы для работы

Чтобы возвести водоотвод, надо вооружиться следующими материалами и инструментами:

  • трубами;
  • сливными устройствами;
  • колодцами;
  • люками для колодцев;
  • песком;
  • гравием;
  • щебнем;
  • древесными досками;
  • армированной полиэтиленовой плёнкой;
  • геотекстилем;
  • битумной грунтовкой;
  • битумной мастикой;
  • лопатой;
  • лазерным уровнем или его старшим братом (гидроуровнем);
  • синтетическими верёвками;
  • укрепляющими элементами для стенок траншеи.

В принципе, всё.

Кольцевая система

Дренаж вокруг фундаментной плиты

кольцевого вида используется для эффективного осушения территории вокруг дома и исключения возможности подтопления подвала, цокольного этажа глубинными и стоковыми водами. С помощью кольцевого дренажа удается значительно понизить уровень грунтовых вод. Но изготовление такой системы требует точных расчетов и профессионального анализа информации об участке, на котором расположен коттедж. Для этого предварительно проводят специальные инженерно-геологические изыскания.

На основе собранных данных проектировщик определяет особенности будущей системы дренажа:

  • размеры дисперсионной воронки;
  • требуемое сечение дренов, исходя из притока воды;
  • расстояние от дренов до основания здания.

Во время проектирования кольцевого дренажа обязательно учитывают тот факт, что во время его эксплуатации водоотводные каналы будут загрязняться взвесями, содержащимися в воде. В проекте это обстоятельство должно быть отражено в особенностях изготовления дренажной конструкции.

Схема классической дренажной системы

Схема классической дренажной системы, выполненная своими руками, является система по периметру фундамента здания. Дрены монтируют под углом примерно семь градусов. Весь фундамент вокруг окружается этой системой начиная от самой верхней отметки и заканчивая самой низкой. В конце устанавливают дренажный резервуар, в котором монтируют насос.

При возведении данной системы необходимо использовать трубы с показателем жесткости SN6 или больше.

По периметру всей системы монтируют резервуарные колодца. На каждом изгибе в 90 градусов необходимо устанавливать колодцы для сбора ила. Иначе ваша система будет регулярно заиливаться.

Пластовый дренаж

Данная схема плитного дренажа фундамента

используется для защиты любых зданий на водоносных грунтах. К преимуществам пластового дренажа, прежде всего, относят его стоимость, которая значительно ниже затрат на создание других видов водоотвода. Сэкономить получается потому, что подстилающий слой щебня, необходимый для монтажа дренажной системы, уже заложен в проект строительства дома. В тех случаях, когда коттедж устанавливается на столбчатый или ленточный фундамент, придется дополнительно проводить отсыпку щебнем уже внутри готовой конструкции.

Монтаж пластовой системы основан на понятных и простых принципах. Его устройство под плитой фундамента будет необходимо, если есть следующие факторы:

  1. Наличие на участке нескольких водоносных горизонтов, пересекающихся или непересекающихся между собой, но имеющих различные свойства.
  2. Наличие грунтовых напорных вод.
  3. Подвал или цоколь будущего здания располагается ниже водоносного подземного горизонта.
  4. Есть вероятность капиллярного всасывания влаги материалом, из которого изготавливается фундамент и цоколь.

Строительство дренажа монолитной плиты фундамента

начинается с рытья котлована. При этом нужно соблюдать два главных правила:

  1. Котлован должен быть не менее чем на 1 метр больше, чем основание здания с каждой стороны;
  2. Котлован изготавливается так, чтобы его дно имело небольшой уклон от центральной части к стенам дома.

При обустройстве водоотвода понадобится использовать геотекстиль. Он будет служить своеобразным фильтром, исключая заиливание фильтрам дрен и перемешивание отсыпки фундамента с почвой. Такая слоистая подстилка и дала название пластовому дренажу. Помимо геотекстиля, она состоит из чередующихся между собой слоев песка и щебня.

Целостная схема водоотводов и величина каждого пласта дренажа рассчитывается с учетом габаритов строения и особенностей участка. Сделать это могут только опытные проектировщики. Самостоятельно определить характеристики водоносных слоев невозможно.

Какие материалы могут понадобиться?

В современном строительстве в качестве дрена используются перфорированные, гофрированные трубы, дополненные геотекстилем или фильтрационным слоем из кокосового волокна. Продается такой материал в метражах. Есть несколько вариантов диаметра: 110, 160, 200 мм. Основные преимущества таких труб в том, что они легкие, быстро и без проблем гнутся, удобно соединяются между собой. Отсутствуют операции с геотканью на строительной площадке.
Если необходим колодец, то они бывают двух типов: ревизионные и накопительные. Ревизионные колодцы необходимы для контроля над системой водоотведения. Если обнаружен засор в систему запускается насос и труба промывается. Устанавливаются такого типа колодцы на каждом повороте схемы и на каждый 50 метрах прямого участка дренажа. В накопительный вариант попадает вся собранная вода, которая в итоге может использоваться для технических нужд и для полива. Также необходимы мелкие детали: заглушки, фитинги, переходники

Такая система не требует применение щебня в виде дренирующего материала, все построено на системе труб, но важно предварительно создать подробную схему дренажа

Некоторые полезные советы

Неважно, какой дренаж вы будете делать. В самом процессе обустройства все аналогично

Нужно только в обязательном порядке следовать этапам, а еще учесть правила. Чтобы устройство пристенного дренажа не доставило вам много хлопот, учтите такие важные советы:

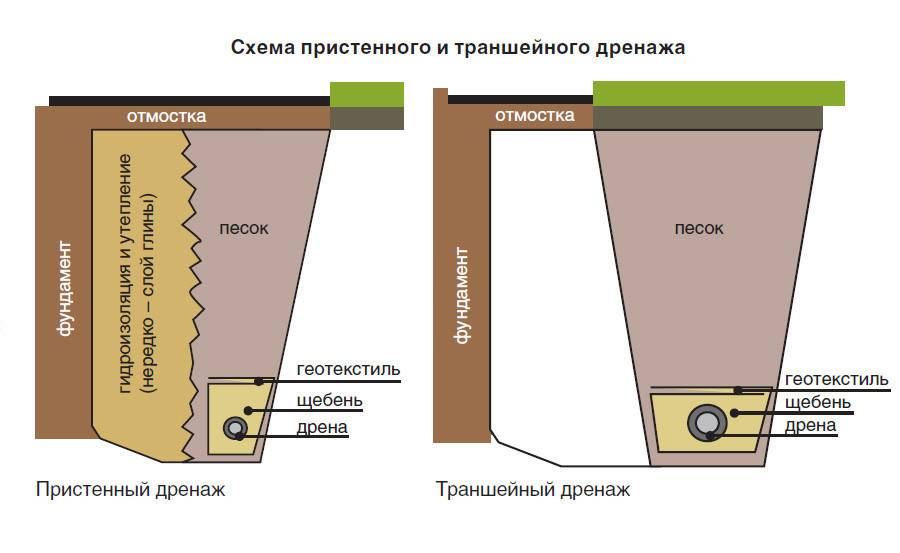

Вариант 1. Схема пристенного и траншейного дренажа.

Заранее определитесь, на каком уровне будут располагаться дренажные точки. Всего их две: нижняя и верхняя. Верхняя точка нужна для сбора воды, и обычно она устраивается около угла будущего дома. А нижняя нужна для вывода влаги. Часто ее делают в самом низу фундамента в виде небольшого колодца.
Правильно рассчитайте угол уклона. Как правило, вся система вывода воды должна быть совсем не на одном уровне. Угол уклона подразумевает собой постепенный наклон отводящей системы в сторону нижней точки примерно по 1,5-2 см на каждый м

Так вода будет постоянно стекать в колодец и не застаиваться в системе.
Очень важно, чтобы дренажная система располагалась чуть ниже песчаной подушки фундамента дома (примерно на 40 см). Это обеспечит отвод воды от основания фундамента, что даст возможность избежать растрескиваний в будущем.
Позаботьтесь заранее о месте расположения конечного пункта дренажной системы — коллекторного колодца

Он нужен, для того чтобы вода выводилась в нейтральную местность. Располагать его нужно на расстоянии не менее чем 3,5 метра от основания дома. Воду из этого накопителя можно будет использовать для полива участка, а можно отводить в помойную яму, в зависимости от степени ее чистоты.

Эти вышеописанные советы являются решающим звеном, которое будет определять всю степень качества будущей дренажной системы. После того как вы определитесь с расчетами, подготовите территорию и четко решите, где будут располагаться колодцы, можете смело приступать к устройству непосредственно пристенного дренажа фундамента. Делается все в несколько несложных этапов, поэтому они будут рассмотрены более подробно.

Особенности устройства дренажной системы дома

Обычно для отведения жидкости с участка применяют пластиковые трубы, фитинги и другие соединительные элементы, чтобы обустроить вывод стоков в дренажный колодец. Преимущество продукции из пластика заключается в ее антикоррозийных свойствах, благодаря чему она имеет длительные сроки эксплуатации.

При выборе труб учитывают их диаметр, который зависит от:

  • количества осадков, которые выпадают в данной местности;
  • рельефа земельного участка.

Как правило, в продаже имеются трубы диаметром 75-100 миллиметров. Кроме них потребуются: песок, гравий или щебень, а также нетканый материал – геотекстиль.

Пристенный вариант

Данная система отведения воды от фундамента здания доказала свою эффективность на участках, сложенных из глинистой и суглинистой почвы. Пристенный дренаж может быть поверхностным и глубинным. В первом случае изготавливается канал или система лотков вокруг дома на определенном расстоянии от стены. Чаще всего такой тип водоотведения выбирают в том случае, когда необходимо удалить ливневые и поверхностные воды. Во втором случае, в систему траншей укладывают трубы, которые будут собирать, а после удалять грунтовые воды. Глубина заложения дренажной трубы фундамента

рассчитывается каждый раз индивидуально.

Где и как можно завести коммуникационные сети?

Коммуникации при фундаменте из плит, в том числе канализацию, водопровод и кабеля, можно проложить двумя способами:

  1. Через фундамент — в саму плиту через опалубку для цокольных этажей с большим заглублением.
  2. Непосредственно на дно котлована под сам фундамент, если он является мелкозаглубленным. Здесь коммуникации располагаются ниже уровня промерзания или утепляются вспененным полиэтиленом.

Согласно установленным правилам, кабеля, трубопроводные линии и канализационные сети должны вестись по отдельным трассам.

Под коммуникации роют траншеи, укрепляя стенки утрамбованным песком или щебнем средней фракции. Отверстия ввода для инженерных линий должны быть шире диаметра самих труб как минимум на 0,2 мм. Герметичность конструкции при высоком уровне грунтовых вод обеспечивается за счет использования сальника. В сухих почвах с этой целью используют специальные эластичные материалы.

Как правило, канализационные сети к основанию ведут на глубине минимум 0,7 м от поверхности земли, чтобы избежать механических повреждений от трафика людей или при культивации почвы. Для обеспечения самотека гильзу кладут под уклоном от 4 до 7 градусов.

Если возможность ввода коммуникаций на стадиях подготовки плитного фундамента была упущена, подключить их возможно после возведения дома пристройкой утепленного короба к стене или пробиванием отверстий в бетонном монолите.

Так как плитный фундамент может выполнять функции пола в доме, часто совмещают процесс заливки с монтажом систем его обогрева. Система «активный теплый пол» представляет собой вмонтированный в бетон спиральный извилистый пластиковый или металлический трубопровод, по которому будет перемещаться нагретая вода.

Таким образом поверхность фундамента служит непосредственно черновым полом и застройщику остается продумать только вопрос с чистовой отделкой.

Раскладку труб активного теплого пола производят по уложенной арматурной сетке в соответствии с рабочими чертежами. Для крепления к арматурной сетке используют нейлоновые хомуты. После монтажа всех труб теплого пола необходимо установить коллектор и подключить трубы к нему. Монтаж коллекторов осуществляется в месте, строго определенном рабочими чертежами.

Что нужно учитывать при проектировании дренажа

Проектные работы, которые включают разработку схемы и расчет дренажа участка, выполняются с учетом состояния грунта и климатических условий в данной местности.

Каждый грунт имеет определенный процент содержания влаги, величина которого зависит от пропускной способности верхних слоев почвы и глубины залегания водоносных горизонтов. В связи с этим, различают три категории:

  1. Сухой. За счет хорошей водопроницаемости верхних грунтовых слоев обеспечивается стабильный поверхностный сток. Подземные воды находятся на достаточной глубине и не оказывают особого влияния на уровень влажности.
  2. Сырой. Верхние слои имеют низкую водопроницаемость, поэтому вода медленно уходит с поверхности. При этом подземные воды не увлажняют верхнюю толщу грунта. Подобные грунты имеют признаки поверхностного заболачивания, которые особенно проявляются в весенний и осенний периоды.
  3. Мокрый. С учетом низкой водопроницаемости почвы и близкого расположения водоносного слоя вода в такой местности может удерживаться на поверхности более 20 дней. К мокрым местам относятся торфяные и оглеенные почвы, а также солончаки.

Торфяная местность

Еще одним показателем для правильного расчета дренажа участка является источник водного питания. То есть проектировщику необходимо выяснить, каким образом происходит водонасыщение грунта.

  • Атмосферное питание – ливни и талые воды. Является источником переувлажнения участка с малым уклоном, где преобладает глинистая порода.
  • Грунтовое питание – капиллярное поднятие влаги с нижних грунтовых слоев.
  • Грунтово-напорное питание – приток напорной воды от ближайшего водоносного горизонта.
  • Пучинное питание–оттаивание весной кристаллов льда, которые накопились в грунте во время морозов.

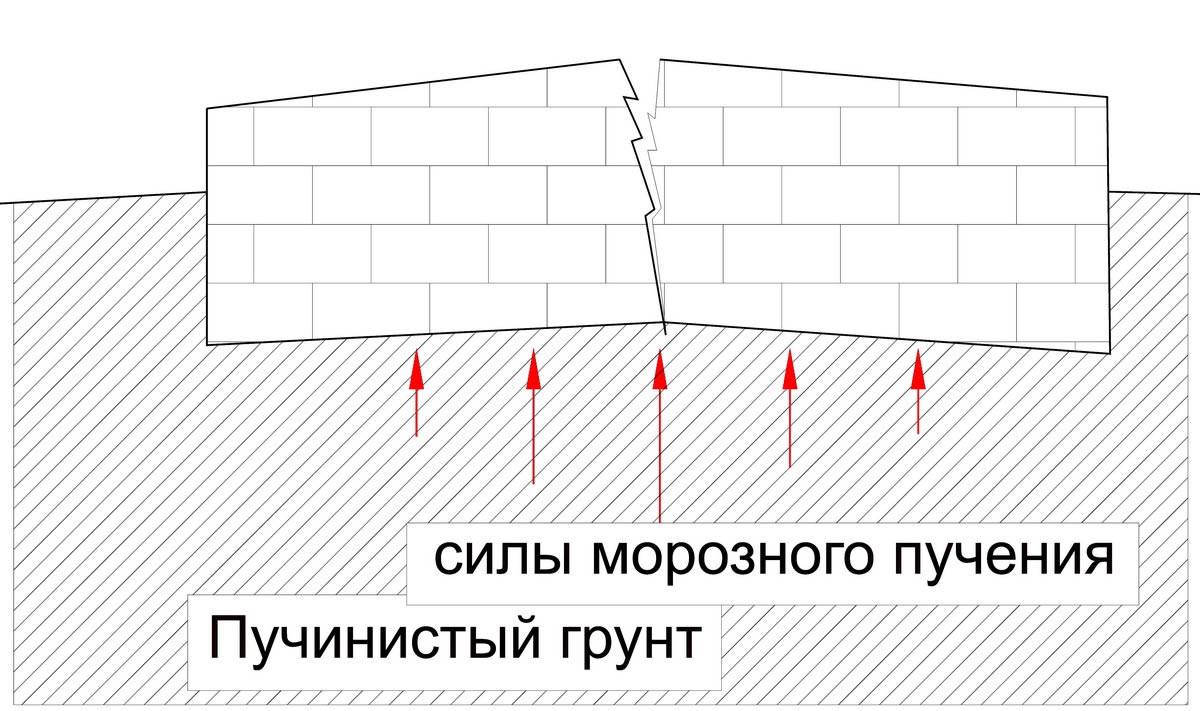

Пучинистый грунт особо опасен для строительных объектов

Когда выполняется дренаж фундамента

Пристенный дренаж фундамента нужно предусмотреть сразу, если по опыту соседей знаете, что проблема накопления воды в подвале существует. Если не уверены в том, что она нужна, можно ограничиться отмостком. И решать проблему по мере ее появления.

Прожив на участке в течение какого-то времени, вы успеете изучить его. Вы узнаете,

  • где пролегают водоносные слои,
  • какой глубины (если она действительно нужна) выкапывать дренажную канаву,
  • какие лучше приобрести трубы для дренажной системы.

Пристенный дренаж фундамента нужно предусмотреть сразу на этапе возведения стен

Правда, выполняя дренаж фундамента, а если быть более точными, пристенный дренаж вокруг фундамента потом, по прошествии какого-то времени после завершения строительства, придется сломать бетонное или асфальтовое покрытие вокруг дома, нарушить ландшафтный дизайн, пересадить прижившиеся кустарники и деревья.
