Как закрепить мауэрлат к газобетону без армопояса

Подбор материала и расчет параметров

Для изготовления мауэрлата применяется брус сечением:

  • 100х100 мм;
  • 100х150 мм;
  • 150х150 мм.

Встречается применение доски сечением 50х150 мм. Однако, для стены из газобетона без армирующего пояса такой вариант желательно избегать. Доска, положенная плашмя, не обладает достаточной жесткостью, чтобы воспринять и распределить точечные вертикальные нагрузки от стропильных ног на стену.

Для создания цельной конструкции, способной выдержать передаваемую стропилами нагрузку, края брусьев последовательно соединяют при помощи прямого замка. Брусья мауэрлата укрепляют ближе к внутренней части стены с таким расчетом, чтобы расстояние до наружного края оставалось не менее 50 мм.

Верх мауэрлата должен располагаться на расстоянии от 300 до 500 мм от верха потолочного перекрытия. Такой зазор обеспечивает достаточные условия для вентиляции подкрышного пространства и не затрудняет доступ для периодического осмотра и ремонта мауэрлата и нижней части стропильных ног.

Прочность и надежность соединения крыши и стен во многом зависит от правильности выбора конструкции, способа крепления к стенам и точности расчета размеров мауэрлата.

Рассмотрим основные факторы, влияющие на выбор сечения мауэрлата:

  • форма и площадь покрываемого крышей здания;
  • тип конструкции кровли (стропила висячие или наслонные, величина шага и угол наклона стропильных ног);
  • материал и вес стропильной системы и кровельного покрытия;
  • наличие либо отсутствие мансардного этажа в доме;
  • расчетная снеговая и ветровая нагрузка крыши, определяемая климатическими условиями региона.

При выборе конструкции и сечения мауэрлата следует учесть, что стена из газобетона слабо противостоит горизонтальным нагрузкам (распору). Наличие либо отсутствие распорных усилий на нижних концах стропильных ног определяется конструкцией стропильной системы.

К безраспорным можно отнести конструкции:

  • висячие стропила с использованием затяжек;
  • наслонные стропила с верхним свободно вращающимся закреплением, и нижним свободно вращающимся и подвижным в направлении оси балки закреплением.

Стропильные системы, создающие в стенах горизонтальные нагрузки (распор):

  • висячие стропила без затяжек;
  • наслонные стропила с жестким закреплением опор.

Горизонтальные усилия, передаваемые на стену распорными конструкциями стропильных систем, должны восприниматься армирующим поясом. Попытки компенсировать эти усилия только за счет увеличения сечения бруса мауэрлата являются строительной ошибкой и приводят к негативным результатам.

Объем и масса бруса для изготовления мауэрлата рассчитывается по формулам:

  • (Объем мауэрлата) = (Сечение бруса) х (Периметр дома);
  • (Масса бруса) = (Объем мауэрлата) х (Плотность древесины).

Крепеж металлическими шпильками

Металлическая шпилька — это стальной стержень с метрической резьбой, имеющий диаметр 10-16 мм.

Установку закладных деталей можно проводить двумя способами:

  • в процессе сборки каркаса путем сварки;
  • соединение с арматурными стержнями с помощью вязальной проволоки.


Крепеж металлическими шпильками.

Если планируется укладка мауэрлата без монолитного пояса, то к нижней части детали приваривается металлическая пластина толщиной 1,8-3,0 мм и размером 100 х 100 мм. На глубину 40-60 мм приспособления вмуровываются в кладку. По окончании установки верхняя часть стержня должна возвышаться над поверхностью бруса на 3-5 см.

Монтаж шпилек в готовое монолитное основание или сплошную кладку из полнотелых газоблоков происходит следующим образом: через каждые 1,2-1,5 м сверлят отверстия глубиной не менее 20-30 см и устанавливают детали крепления.

На подготовленную конструкцию опускают мауэрлат и вдавливают, чтобы шпильками сделать метки для отверстий. Сверлят брус, и когда все выборки будут готовы, нанизывают профиль на стержни, накидывают шайбы и гайки. Проверяют уровень лежня и затягивают соединения.

Количество шпилек под мауэрлат должно соответствовать числу стропильных ног в конструкции кровли.

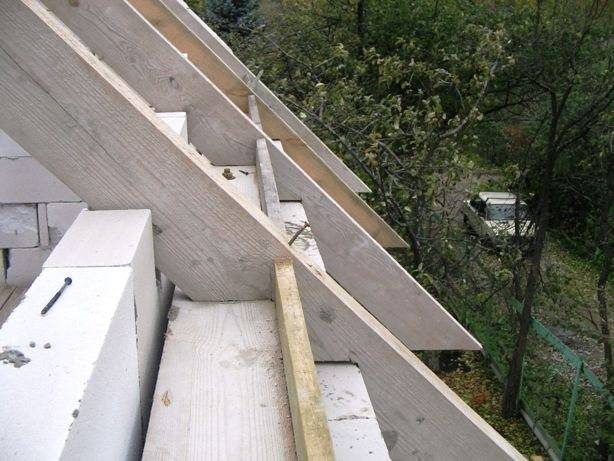

Крепление мауэрлата к газобетону

Мауэрлат — это деревянная балка, которая передает нагрузку от крыши на стены. Сечение балки выбирается согласно проекту, как правило, из бруса 100 на 100 либо 150 на 150. Закрепить мауэрлат необходимо таким образом, чтобы крышу не сорвало. Крыша должна быть надежно закреплена и выдерживать ветровые, снеговые и прочие нагрузки. Раньше стропила скрепляли с помощью прутков и засовывали в шов кладки. Это, так называемый, дедовский способ.

Есть более современный и надежный способ – закрепить мауэрлат шпильками.

Бурим отверстие сквозь мауэрлат метровым буром диаметром 14-16 мм, проходим пару рядов блоков и высверливаем с внутренней стороны стены отверстие, для того, чтобы была возможность скрепить шпильку. Диаметр шпильки -12.

Засовываем шпильку, скручиваем гайкой с усиленной шайбой с двух сторон.

Далее это отверстие, которое просверлили, мы можем запенить монтажной пеной и с внутренней стороны еще заштукатурить.

У нас получается красивый и надежный узел. Тогда уж точно крышу никуда не снесет. Шаг шпилек практически совпадает с шагом стропил(0,8 -1,0 м).

Крепление с помощью анкеров

Именно это крепление используется с армопоясом – вместе они создают очень прочную и надежную конструкцию. Армопояс представляет собой своеобразный каркас из арматуры 12 мм, который укладывается в специальный желоб.

Что понадобится:

  • Арматура толщиной 10-12 мм для создания каркаса.
  • Прутья толщиной 6 мм, для поперечных пересечений армопояса
  • Анкера
  • Бетон марки М-200
  • U-образные блоки – они и будут вместилищем для арматуры и бетона

Далее нужно выполнить следующие шаги:

  • U-блоки помогут вам выложить желобок на поверхности стен, не прибегая к штроблению газобетона – достаточно установить блоки по верхнему краю стен.
  • У вас должна получиться непрерывная «канава» — для этого по углам нужно ставить блоки со спиленными боками.
  • Затем, в получившийся желоб установите армированный пояс.
  • Прикрепите к поясу анкера с резьбой, для этого используйте проволоку, а в качестве направляющих – натяните леску или толстую нить.
  • Теперь можно залить все это бетоном.
  • После того как бетон высохнет, наносите гидроизоляционный слой.

Далее нужно просверлить отверстия в брусьях, а затем положить их на анкеры и закрепить, закрутив гайки и шайбы.

Важно: анкеры должны выступать за бетон – на них вы будете надевать мауэрлат. Заливка бетонной смеси должна происходить без перерыва, так сказать, одним заходом сразу нужное количество

Несмотря на существование других способов крепления к газобетону, использование армированного пояса не сравнится ни с каким другим по качеству и мощности.

Резьбовые шпильки

В комплект с химическим анкером, предназначенным для газобетонных поверхностей, входит резьбовый элемент, размер диаметра составляет от 0.5 см до 3 см, а стандартная длина равна до 38 см.

В этой статье мы рассмотрим нюаны крепления различных узлов к газобетонным блокам

В большинстве случаев нюансов нет как таковых, неважно к чему вы крепите — к газобетону, кирпичу или керакаму — всегда руководствуйтесь проектом и здравым смыслом

Например, вы решили повесить кованный козырек весом 250 кг. Если вы используете слабый крепеж без расчетов, то рискуете своей головой… причем в прямом смысле.

обрешетка на газобетон

Дом из газобетона и фиброцемен тный сайдинг. Совместимы ли эти материалы? Чем и как закрепить обрешетк…
Тэги:


Нажми для просмотра

2 года назад мы построили этот дом и в него въехали жильцы. Не сделана была только наружная отделка. Она газо…
Тэги:


Нажми для просмотра

Монтаж обрешетки для утепления дома из газоблока. Для последующе го монтажа вентелируе мого фасада из…
Тэги:


Нажми для просмотра

Газоблок, как подобрать к нему дюбель. Как подвесить на газобетон. Обзор дюбелей, советы и хитрости. Что…
Тэги:


Нажми для просмотра

Делаем обрешётку на газосилика те (пенобетон ) для дальнейшег о монтажа фальшбруса , вагонки или блокхауса.. ..
Тэги:


Нажми для просмотра

В этом видео я покажу, как закрепить доску к стене из газоблока, как это делал я. Для крепежа я использова л…
Тэги:


Нажми для просмотра

Как закрепить ДОСКУ к стене из газоблока Крепление ДОСКИ к стене гаража.
Тэги:


Нажми для просмотра

Ячеистый бетон,газо етон,пеноб етон,газоб ок-широко распростра ненный материал в строительс тве.На…
Тэги:


Нажми для просмотра

Как правильно сделать обрешетку на дом из газосилика тных блоков под фасадные панели#denismo ntaj #fasadmontaj #фасаддо…
Тэги:


Нажми для просмотра

БЕСПЛАТНЫЙ видеокурс по работе с гипсокарто ном: СКИДКА 50% на мой видеокурс «Ремонт..
Тэги:


Нажми для просмотра

Какой крепеж если всего использова ть, если стена из газобетона или, как его еще называют, пеноблока.
Тэги:


Нажми для просмотра

Видео про монтаж фасадных панелей на стены из газобетона , без обрешётки. Мой видеодневн ик о строительс т…
Тэги:


Нажми для просмотра

Стропильна я система на разных типах домов требует особого подхода. В газобетонн ом доме закладка под стропи…
Тэги:


Нажми для просмотра

Монтаж фасадной металличес кой подсистемы на дом из газобетона Монтаж фиброцемен тного сайдинга своими…
Тэги:

funer.ru

Как крепить мауэрлат на стены

Мауэрлат применяется в качестве основания любого вида крыш. Он является связующим элементом между стропильной системой кровли и стенами здания. Чаще всего этот элемент является сплошным крепким брусом или бревном, которое жестко фиксируется на несущую конструкцию. Более подробно о том, что такое мауэрлат и для чего он нужен вы сможете прочитать в соответствующей статье. Ссылка будет ниже. Здесь же мы посмотрим на крепление мауэрлата к стене.

На крышу дома воздействуют различные нагрузки – ветровая, нагрузка дождя и снега

Поэтому крайне важно надежно зафиксировать крышу к основным несущим стенам, а также равномерно распределять все прикладываемые нагрузки. В противном случае кровля может быть сорвана порывами ветра или со временем перекоситься в каком-либо месте

Во избежание этих проблем и нужно качественно, а главное – правильно произвести крепление мауэрлата к армопоясу или стене.

Завершающие этапы

После того как окончены все подготовительные работы, можно приступать к монтажу листов ГКЛ. Прикручивать гипсокартон необходимо при помощи специальных саморезов. Листы лучше всего крепить большими кусками, не разрезая их без крайней необходимости. Сам монтаж зависит от того, на какой поверхности крепится гипсокартон, есть ли необходимость создания многоуровневой поверхности (обычно это применяется для потолков, но часто именно гипсокартон используется для создания различных стеновых ниш).

После того как листы ГКЛ полностью укреплены, следует зашпаклевать все стыки, места крепежа, приступить к отделочным финишным работам.

Все большая часть самых различных зданий сегодня возводится с использованием легкого газобетона, который отличается многочисленными преимуществами. Его особая ячеистая структура позволяет сделать материал не только очень прочным и легким, но и допускает его относительно несложную обработку. Относится сюда и простота крепления к блокам самых различных элементов, начиная от монтажа деталей крыши и заканчивая внутренними отделочными работами.

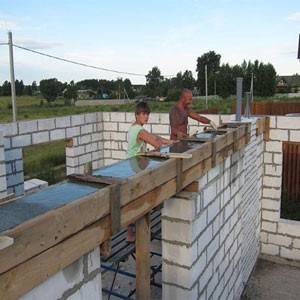

Особенности конструкции армопояса

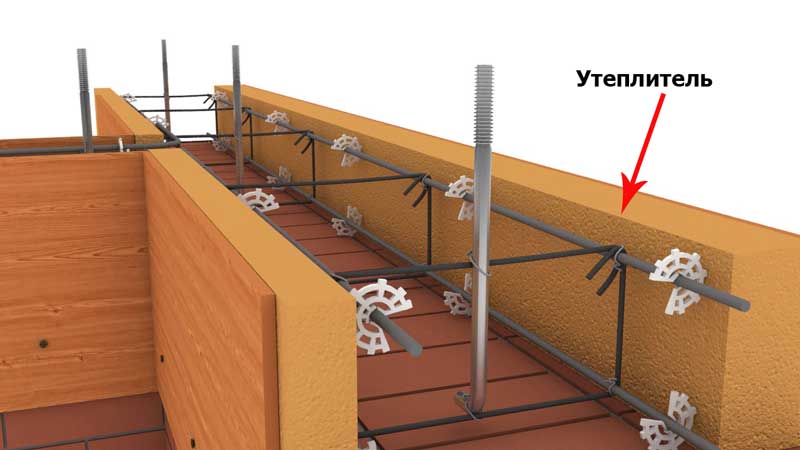

Посадка мауэрлата на шпильки без армопояса Армопояс представляет собой своеобразный железобетонный фундамент под кровельную систему. Данная конструкция имеет большой вес и испытывает сильные ветровые, снеговые и растягивающие нагрузки. Исходя из этого, для крыши нужна прочная, мощная и стабильная опора, которая сможет десятилетиями противостоять влиянию внешних факторов.

Армопояс имеет следующее устройство:

  • Опалубка. Делается съемной или несъемной. Первый вариант предполагает обустройство холодного чердака, во втором — в качестве опалубки используется утеплитель (пенопласт, базальтовая вата).
  • Стальной каркас. Обеспечивает контуру цельность и гибкость. Состоит из арматуры, квадратных рамок и угловых деталей. Крепеж деталей проводится с помощью вязальной проволоки.
  • Бетон. Придает конструкции прочность и постоянство формы. Делается из щебня, песка и цемента в пропорции 3:3:1.
  • Закладные детали. Служат для крепления мауэрлата. Используются штыри или шпильки.

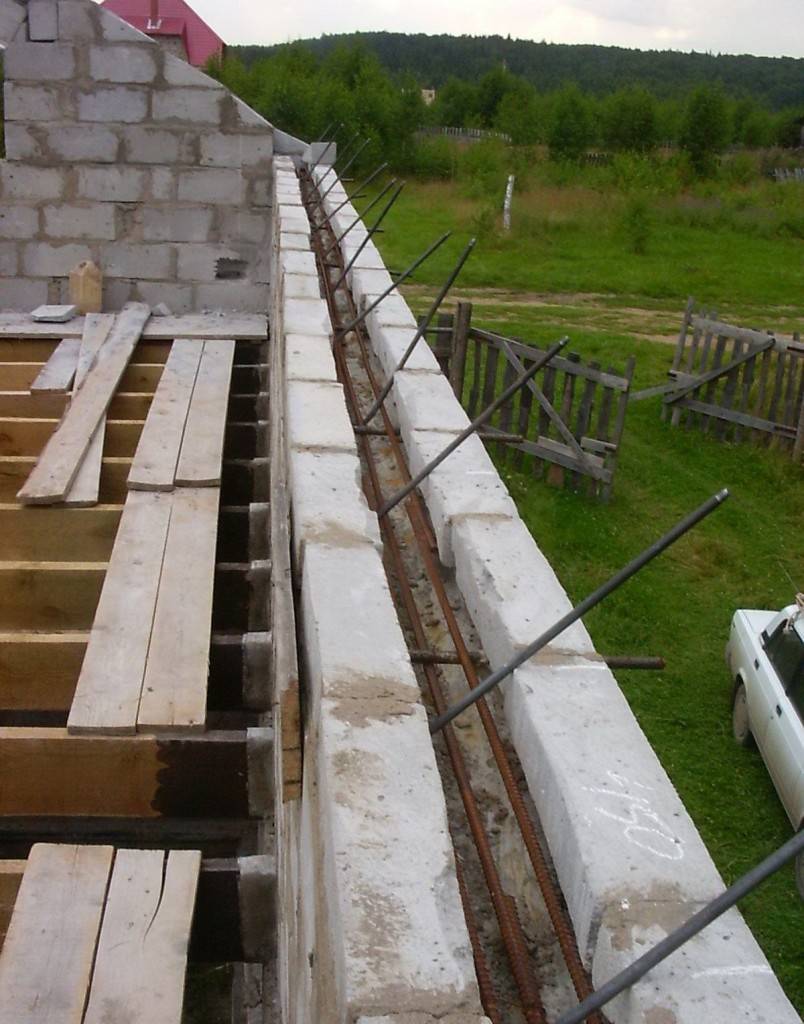

Подготовка газобетонных стен ↑

Этот этап предваряет установку мауэрлата на газобетон.Чтобы предупредить продавливание стен и обеспечить равномерное распределение динамической и статической нагрузки укладка мауэрлата на газобетонные блоки предполагает наличие армирующего пояса, выложенного по внутренней поверхности стен.

Подготовку стен выполняют в следующей очередности:

ukladka–na-gazobeton-3ukladka–na-gazobeton-4

  • по периметру здания сооружают опалубку, не забывая об обработке фронтонов;
  • используя u-образные блоки, создают железобетонный армпояс;
  • для увеличения жесткости крепления с шагом в один метр устанавливают резьбовые шпильки (Ø 14);
  • блоки заполняют бетоном «низкого» состава (марка 200), для затвердения которого необходимо выждать как минимум неделю.

Опалубку снимают только после того, как бетон окончательно схватится. Затем можно переходить к креплению мурлата.

Но каким же в подобных конструкциях должен быть мауэрлат, как крепится к стене газобетона?

Выбор материала

Так как, мауэрлат является важным элементом, обеспечивающим долговечность и надежность конструкции крыши, необходимо внимательно выбирать материал его изготовления. Это должна быть хорошо просушенная древесина с влажностью не более 8%. На поверхности бруса исключены неровности, сучки, трещины, дефекты биологического происхождения, искривления. Лучше всего выбрать брус из отборной лиственной древесины или изделия из сосны. При этом не стоит экономить на качестве материала.

Сечение бруса зависит от количества этажей, габаритов строения, конфигурации крыши, материала кровли, климатических особенностей региона строительства.

Вес мауэрлата должен учитывать рекомендуемые нагрузки, чтобы не перегружать фундамент строения. По длине брус выбирают так, чтобы при его укладке по одной стене образовывалось минимальное количество стыков. При выборе высоты мауэрлата учитывают то, что стропила крепятся к нему методом врубки, при котором задействуется не менее половины высоты элемента.

Разновидности крепления

Установка опорного бруса в конструкцию кровли выполняются с помощью анкерных болтов, стальных нагелей, проволочных хомутов. В углах здания конструкцию крепят уголками, металлическими пластинами или коваными скобами.

Стыковку профилей выполняют с косым или прямым срезом (замком). Второй способ более продуктивный — он обеспечивает хорошую устойчивость при вертикальных и боковых нагрузках. Бруски крепятся с помощью болтовых соединений или саморезами через перфорированный металлический профиль. Устройство стыковочных швов не допускается в местах опирания стропильных ног.

Мауэрлат размещают по центру стены и на 100-150 мм выше чердачного перекрытия. Под брус укладывают несколько слоев гидроизоляционного материала (рубероид, изол и др.). Каждая секция основания должна быть соединена с двумя соседними отрезками пластинами или коваными скобами.

Мауэрлат на газобетон без армопояса

Крепление мауэрлата к газоблоку без армопояса можно выполнять всеми доступными приспособлениями:

  • анкерами (химическим и стальным);
  • проволочными хомутами;
  • металлическими шпильками;
  • коваными скобами.


Схема крепления без армопояса.

Монтаж бруса с помощью анкеров, механических или химических, возможен только при устройстве стен из полнотелых блоков.

Для крепления мауэрлата с помощью скоб в кладку чуть выше перекрытия необходимо вставлять деревянные пробки. Скобы одним концом вбиваются в бруски на стенах, вторым — заколачиваются в середину несущего профиля.

Крепление стальной проволокой

Крепление основания кровли с помощью проволочных хомутов может производиться на края стены как с армопоясом, так и без него. В первом случае заготовки цепляются за продольные стержни арматуры, во втором — заводятся в кладку. Для изготовления соединительных элементов применяется отожженная стальная проволока диаметром 4-6 мм.


Применение проволоки для крепления.

Детали устанавливают по всему периметру здания с интервалом 50-70 см. Выступающие над брусом отрезки должны быть не менее 30-50 см. После укладки мауэрлата концы петель увязываются между собой и вращательными движениями при помощи монтировки или лома плотно прижимаются к профилю.

Крепление анкерными болтами

Анкерные болты обеспечивают прочное соединение конструкции с основанием. Они препятствуют горизонтальному смещению профиля, что способствует равномерной передаче усилий распора стропил на ограждающие конструкции.

Для крепления мауэрлата обозначенным способом в кладке или армопоясе сверлятся отверстия диаметром чуть больше, чем размеры распорного элемента. В них вставляются резьбовые муфты.

В теле бруса делаются выборки, соосные отверстиям в поясе. Сверху накладывают профиль и через него пропускают болты анкера. Гаечным ключом затягивают соединение. Таким образом происходит крепление мауэрлата к основанию несущих конструкций.


Крепление на анкерах к газобетону.

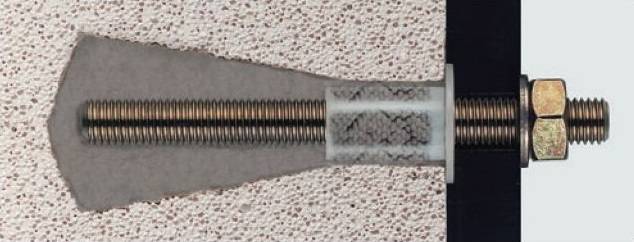

Химический анкер

Альтернативой механическому креплению может служить система адгезионного монтажа. Анкер состоит из композитного химического состава, металлического стержня с резьбой, шайбы и гайки.

Установка крепежа начинается с высверливания в теле армопояса конических или цилиндрических отверстий. Затем при помощи специального инструмента для емкостей с инъекционными смесями раствор выдавливают в подготовленные выборки.


Крепление химическим анкером.

Выполняют укладку мауэрлата. Через брус насквозь вставляют стальные шпильки.

После отвердения клеевого состава (30-40 минут) узел готов к эксплуатации: на стержни надевают шайбы, накручивают гайки и уплотняют мауэрлат по всему периметру здания.

В целях повышения прочности соединения в комплекте со стальными шпильками могут использоваться металлические или полимерные резьбовые муфты.

Функциональное назначение мауэрлата

Сильный ливень, порывы ветра, слой снега — все это создает дополнительные нагрузки на каркас здания.

Брусья, уложенные по всему периметру здания в связке со стропилами, обеспечивают устойчивую и прочную структуру, служащую основой для любого кровельного покрытия.


Мауэрлат удерживает стропильную систему от смещения.

Мауэрлат изготавливают из древесины хвойных пород, кроме случаев, когда обрешетка крыши выполнена из металлических конструкций. Тогда для обвязки наружных стен применяются стальные профили (уголок, швеллер и др.).

Помимо своего основного назначения — крепления кровли и распределения нагрузки на остов здания, — обвязка может выполнять функции монолитного пояса. При строительстве одноэтажного дома допускается установка бруса по внутреннему краю стены прямо на газобетонные блоки, без устройства армопояса. В этой ситуации мауэрлат служит еще и главным связующим элементом для наружных ограждающих конструкций.

Способы фиксации мауэрлата к стене из газобетона

Существует несколько вариантов, как крепить крышу к газоблоку. Опорный брус устанавливают по заранее выбранной схеме. Прикрепить брус можно не только механическим, но адгезионным способом. В углах постройки элемент фиксируют с помощью уголков, металлических пластин, кованых скоб.

Стальная проволока

Для фиксации мауэрлата используют проволочные хомуты из отожженной стальной проволоки сечением от 4 до 6 мм. Этот метод подходит для стен с армированным поясом или без. Если армопояс есть, то проволоку крепят к продольным арматурным стержням. Если армопояса нет, то хомуты располагают в кладке. Шаг расположения элементов по периметру строения составляет 500 – 700 мм. При этом проволока должна выступать над опорным брусом не меньше чем на 300 – 500 мм. Когда мауэрлат уложен, проволоку увязывают между собой, используя лом или монтировку для вращения концов петель. Затем их плотно прижимают к брусу.

На металлические стержни (шпильки)

Металлической шпилькой является стержень из стали диаметром от 10 до 16 мм с метрической резьбой. Закладные элементы при монтаже двухскатной крыши устанавливают при помощи сварки, когда происходит сварка каркаса. Также арматурные стержни соединяют с закладными деталями, используя вязальную проволоку.

Если монолитный пояс при установке мауэрлата отсутствует, то на нижнюю часть элемента приваривают пластину из металла размером 10 х 10 см и толщиной от 1,8 до 3 мм. Деталь помещается внутрь кладки на глубину от 40 до 60 мм. В результате верхушка стержня должна выступать над поверхностью бруса на высоту 30 – 50 мм.

На поверхности бруса намечают отверстия, опустив его на выступающие стержни и слегка надавив, чтобы они оставили отметки на древесине. Затем по разметке высверливают отверстия, и брус насаживают на металлические шпильки. Сверху элемент фиксируют с помощью шайб и гаек. Соединения затягивают после того как проверено расположение элемента. При монтаже мауэрлата таким способом учитывают, что число шпилек должно равняться количеству стропильных ног.

Адгезионный монтаж

Альтернатива механического способа крепления мауэрлата – адгезионный монтаж. В состав такого анкера входят композиты, металлический стержень, оснащенный резьбой, шайба, гайка.

В армированном поясе сначала необходимо высверлить отверстие конической или цилиндрической формы. После этого внутрь отверстий нагнетают раствор, с помощью специального устройства и укладывают брус. Затем сквозь него погружают металлические стержни.

Когда клеевой состав отвердеет, в среднем должно пройти 30 – 40 минут, брус можно плотно закрепить с помощью шайб и гаек.

Механическим анкером

При соединении бруса с основанием при помощи анкерных болтов обеспечивается надежное жесткое соединение. Исключается смещение элемента по горизонтали, поэтому распорные усилия стропил на стены передаются равномерно.

Как крепится к стене мауэрлат при отсутствии армопояса?

Закладка монолитной ленты своими руками не всегда возможна, в ряде случаев прибегают к другим методам привязки бруса. Самый простой способ – заложение за 3-4 ряда до верха стальной проволоки между блоками. Ее длина подбирается с учетом сечения мауэрлата: при складывании вдвое ее должно быть достаточно на обхват и закручивание. Шаг зависит от расстояния между стропильными конструкциями. К этому варианту часто обращаются при креплении бруса к стене одноэтажного дома из газобетона.

Для легких и малогабаритных построек также подходит насадка мауэрлата на резьбовые шпильки из оцинкованной или нержавеющей стали. Они монтируются в кладку за 1-2 ряда до верхнего края, минимально допустимая величина заглублений таких изделий в стену из газобетона – в 2 раза больше высоты блока. Стандартная длина шпилек – в пределах 1 м, диаметр – от 8 до 24 мм. При необходимости выступающие участки потом срезают.

Крепление мауэрлатного бруса деревянными нагелями возможно как при закладке армопояса, так и без него. Они представляют собой обработанные антисептиками и хорошо просушенные длинные пробки. Их монтируют в стену из газобетона ближе к верхнему краю и соединяют с мауэрлатом посредством скоб. Альтернативным вариантом является их закладка между блоками, число штук – не меньше количества стропил.

Высокую надежность крепления обеспечивают с помощью анкеров: механических или химических. В первом случае способ заключается в ввинчивании расширяющихся дюбелей с сечением в пределах 12-14 мм в газобетон. Второй – в применении химических анкеров (капсульных или в виде тубы с составами на основе полимерных смол). Минимальная глубина закладываемого отверстия – 2 ряда кладки.

Главным преимуществом анкеровки является возможность закрепления мауэрлата без сложных организационных мер в процессе кладки газоблоков, ее достаточно легко провести самостоятельно. Тем не менее, лучшие результаты наблюдаются у максимально неподвижных метизов, то есть либо заложенных одновременно с армопоясом, либо зафиксированных с помощью химических составов (в последнем случае запрещается проведения сварочных работ рядом с соединениями). К минусам способа относят дороговизну: из всех технологий крепление без армопояса анкеровка обойдется дороже всего, и чем она надежнее, тем выше будут итоговые затраты.

Распространенные ошибки и рекомендации по монтажу

К нарушениям технологии крепления мауэрлата при проведении работ своими руками относят:

  • Отсутствие гидроизолирующей прослойки между брусом и верхней частью стены. Предпочтение отдается современным битумно-полимерным мастикам, бюджетным вариантом является рубероид, полиэтиленовая пленка для данных целей не подходит из-за низкой прочности. Минимальное число слоев гидроизоляции – 2.
  • Посадку мауэрлата, необработанного антисептиками (контактирующая сторона остается незащищенной) или использование непросохшей древесины.
  • Монтаж анкеров или шпилек под углом, соединение получается ненадежным.
  • Неправильно подобранная арматура для каркаса, отсутствие нахлестов (рекомендуемый минимум при необходимости продолжения прутьев – 20 см), близкое прилегание металла к стенкам газобетона (для обеспечения нужных 5 см хорошо подходят пластиковые подставки).

Для чего нужен мауэрлат?

  1. Система стропил передает на мауэрлат сосредоточенную нагрузку, которая сконцентрирована в месте опирания стропил. Задача мауэрлата – сосредоточенную нагрузку от стропил преобразовать в равнораспределенную, а затем передать эту нагрузку на стены здания.
  2. Стропильная система крепится к мауэрлату, а тот к стенам здания, поэтому второй важнейшей задачей мауэрлата является крепление кровли к зданию.

Мауэрлат изготавливается из того же материала, что и стропильная система. В большинстве случаев это дерево, но если стропила металлические, то и мауэрлат делают из швеллера или двутавра.

Утепление и влагоизоляция мауэрлата

Делая кровлю, крайне важно ответить на вопрос: как утеплить щель между кровлей и стеновой панелью. Утеплить мауэрлат можно несколькими способами

Однако чаще всего для этой цели используют пенополистирольные плиты. Это могут быть материалы, оставшиеся после утепления стен здания. Однако для того, чтобы утеплитель выполнял свою функцию, необходимо правильно разрезать куски пенополистирола. Они должны иметь треугольное сечение и располагаться перпендикулярно кровельной мембране.

Рекомендации!

Мастер-строитель

Задать вопрос

Точная раздельная изоляция стеновой доски — незаменимый элемент, без которого балка превратится в тепловой мост, через который тепло начнет уходить из здания. Отсутствие надлежащей теплоизоляции также способствует конденсации водяного пара, а образующаяся влага отрицательно сказывается на долговечности кровли. Помимо полистирола, для утепления можно использовать и минеральную вату.

Разновидности крепления мауэрлата к газобетону

Газобетон, как стеновой материал, обладает целой гаммой положительных свойств:

  • легкий;
  • прекрасно обрабатывается;
  • обладает хорошими теплоизоляционными свойствами;
  • блоки имеют четкую геометрическую форму.

Но есть и свои особенности. Газобетон – достаточно хрупкий материал. Он хорошо справляется с умеренными нагрузками на сжатие, но приложение сил на растяжение или на срез легко приводит к образованию трещин.

Соответственно, выбирая способ крепления мауэрлата к стене, необходимо это учитывать.

Мауэрлат на газобетон без армопояса

В практике строительства иногда возникает необходимость прикрепить мауэрлат к стене из газобетона без обустройства армирующего пояса. Хрупкость газобетона накладывает ряд ограничений на выбор способа крепления, но не исключают такую возможность.

Крепление стальной проволокой

Наиболее простой вариант крепления.

Получил распространение в связи с низкой стоимостью материалов.

Последовательность действий:

  • за несколько рядов (не менее трех) до завершения кладки поперек стены закладываются отрезки мягкой стальной проволоки диаметром 6 мм;
  • мауэрлат укладывается после завершения кладки стены и набора прочности клея;
  • скручиванием концов проволоки брус мауэрлата прочно прижимаются к стене.

Длина концов проволоки должна быть достаточна, чтобы охватить верхние ряды стены, брус мауэрлата и выполнить скрутку.

Шаг укладки должен совпадать с шагом стропил.

Крепление анкерными болтами


Анкерный болт (механический анкер) состоит:

  • из внутреннего стержня с резьбовой частью;
  • наружной распорной части.

При накручивании гайки на внутренний стержень распорная часть деформируется и фиксирует анкерный болт в канале отверстия стены.

Последовательность действий:

  • Брус мауэрлата выкладывается по всему периметру стены.
  • По всей длине мауэрлата сверлятся отверстия под анкерные болты. Расстояние между соседними отверстиями не более 1 метра. Необходимо стремиться, чтобы места расположения анкеров обязательно приходились на углы здания и места стыков брусьев.
  • Через отверстия в мауэрлате при помощи бура производится сверление кладки стены на длину анкера, но не менее 2 – 3 рядов.
  • В отверстие вставляется анкерный болт длиной не менее 500 мм и резьбой М12 или М14.
  • Надевается шайба. С усилием накручивается гайка. Пластиковый или металлический дюбель, входящий в конструкцию анкера, разжимается, вдавливается в стенки канала и надежно фиксирует анкерный болт в стене.

Крепление мауэрлата с помощью механических анкеров получило широкое распространение. Ограничивается относительно высокой стоимостью крепежных изделий.

Химический анкер


Современные технологии изготовления механических анкеров для крепления в газобетоне достигли совершенства. Однако, основной недостаток, заложенный в принцип действия, сохраняется. Анкер прикрепля в газобетоне за счет создания распирающих усилий. При увеличении нагрузки на анкер может происходить раскалывание газобетонного блока.

Этого недостатка лишен так называемый химический анкер. Вместо дюбеля используется синтетический клеевой состав. Он глубоко проникает в поры газобетона. Затвердевая, прочно фиксирует металлический стержень в материале стены.

Последовательность действий:

  • сверлится отверстие как для механического анкерного болта, но несколько большего диаметра;
  • с помощью сжатого воздуха либо специального ершика из канала отверстия удаляется пыль и крошки материала;
  • канал отверстия заполняется клеящим составом;
  • в отверстие вставляется резьбовая шпилька М12 – М14 или отрезок арматуры подобного диаметра;
  • при температуре окружающей среды 20 градусов Цельсия состав набирает прочность примерно через 20 минут.

К положительным качествам химического анкера можно отнести:

  • Прочность крепления значительно выше, чем у анкера с механической фиксацией.
  • Отсутствие распирающих напряжений в газобетоне. Допускается выполнение крепления на краю стены.
  • Химическая стойкость.
  • Можно крепить к влажному материалу, выполнять работы в дождь.
  • Продолжительный срок службы (более 50 лет).

Недостатки химического анкера:

  • Клеящий состав не выдерживает высоких температур.
  • Нельзя производить сварочные работы непосредственно с металлическим стержнем анкера.

Характеристики армопояса

Прочность армопояса под мауэрлат напрямую зависит от того, какой будет его конструкция. Под каждое здание выбираются свои размеры, но есть общие правила, которых стоит придерживаться. Среди них можно выделить:

  • правильная высота;
  • ширина, соответствующая размеру стены;
  • длина не должна быть короче, чем стены.

В качестве основы для высоты берется размер в 20 см. В некоторых допускается сооружения армопояса под мауэрлат с высотой в 15 см. Но лучше сделать его больше, а не меньше. Также высота армопояса под мауэрлат не должна превышать размера ширины стены. Ширина армопояса, должна соответствовать ширине стены. Минимальное сечение армопояса под мауэрлат должно составлять 25×25 см.

Армопояс должен быть монолитным. Чтобы добиться этого, его заливку нужно произвести в короткие сроки, чтобы бетон не схватывался по частям. Армопояс получил такое название в силу того, что внутрь конструкции укладывается металлическая основа. Последняя представляет собой решетку, которая собирается из арматуры с диаметром в 10 или более миллиметров. Решетка при этом должна быть не плоской, а объемной, чтобы равномерно распределить усилие.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
