Достоинства и недостатки кровельного покрытия из меди

Подготовительный этап

В первую очередь следует выбрать кровельный материал – от этого зависит технология укладки покрытия

Обратите внимание: для сложных крыш и скатов с малым уклоном идеально подойдет рулонная сталь с оцинковкой и полимерным покрытием

Фальцевая кровля монтируется поверх обрешетки:

• разреженной деревянной (из брусков 50х50 мм, с шагом 300-400 мм по осям элементов);
• разреженной металлической;
• сплошной деревянной (из досок 32х100 мм или листового древесного материала).

Инструкция по монтажу требует обустройства сплошной обрешетки, если угол наклона ската составляет 7-14 градусов, поскольку в этом случае покрытие кровли испытывает высокие снеговые нагрузки.

Все деревянные элементы стропильной системы перед сборкой каркаса крыши необходимо обработать огнебиозащитным средством, чтобы снизить риск повреждения древесины грибком, насекомыми-вредителями или огнем.

Поверх стропил настилается гидроизоляционный рулонный материал (рубероид или специальная мембрана), а затем крепится контробрешетка, поверх которой набивается обрешетка. Гидроизоляция предотвратит контакт влаги с металлом и убережет кровельный материал от коррозии.

Металлическое покрытие является «шумным» и передает на строительные конструкции вибрации, от которых не спасет звукопоглощающий теплоизоляционный материал в кровельном пироге. Еще на этапе проектирования следует задуматься о креплении по рейкам обрешетки полосок вспененного полиэтилена или иного материала, способного гасить вибрацию. Либо используйте в качестве гидроизолятора специальную структурную пленку.

Металлическая крыша нуждается в качественной молниезащите, что также следует учесть, если вы остановили свой выбор на фальцевой кровле.

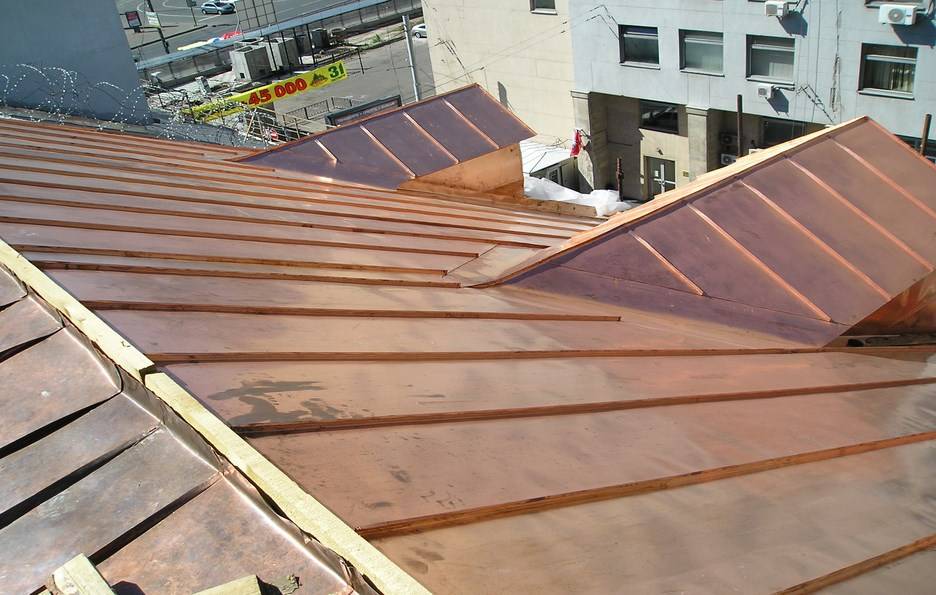

Особенности фальцевых медных кровель.

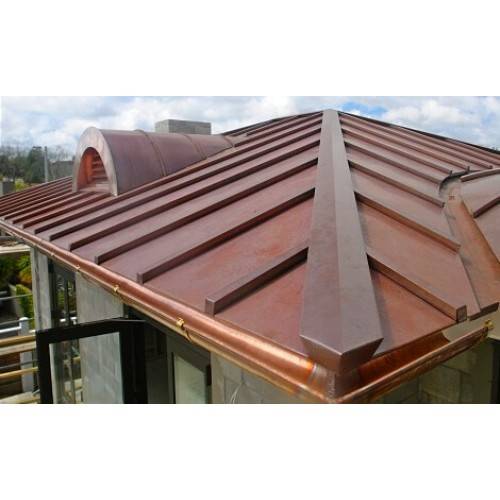

Фальцевая медная кровля.

Самой первой особенностью можно назвать презентабельный вид, который гармонирует с любым пейзажем. Медное покрытие придает благородный и завершенный вид всему строению. Но есть одна специфическая особенность: считается, что медь не окисляется, но это не совсем так, — она окисляется, но очень и очень медленно.

Сначала медь имеет насыщенный красно-желтый оттенок, но через 10-15 лет цвет начнет меняться на более темный, а через несколько десятков лет он станет бурым, а потом зеленым с небольшими коррозионными разводами. Но это отнюдь не портит «товарный» вид кровли, а лишь придает ей благородства.

Это естественная «природная» перекраска – уникальное свойство меди, основанная на процессе образования патины медного карбоната. Процесс возникновения патины можно ускорить или замедлить при помощи различных способов обработки меди, например, температурой.

Другой особенностью является пластичность меди, как материала для формовки, штамповки и отливки. Ее легко обработать под конкретные геометрические размеры кровли, придать фактуру или изменять геометрию. Именно поэтому купола церквей и минаретов мечетей отделываются медной черепицей и пластинами.

Изучаем технологию монтажа фальцевой кровли

При соблюдении для фальцевой кровли технологии монтажа, инструкция которой описана ниже, можно предупредить прогибы, деформации и коррозию покрытия. Качественно и правильно выполненные кровельные работы позволят хозяевам дома забыть о ремонте крыши на долгие годы.

Фальцевая кровля: особенности конструкции

Фальцевая крыша получила такое название из-за особенности соединения листов металла. «Фальц» в переводе с немецкого обозначает «шов», при помощи которого соединяются отдельные элементы кровельного покрова. Металлические листы загибаются по краям, за счет этого и происходит их соединение.

Варианты фальцевых соединений

• Стоячий фальц (одинарный или двойной).
• Лежачий фальц (одинарный или двойной).

Подобные замковые соединения обеспечивают водонепроницаемость, герметичность, продолжительность эксплуатационного периода, а также привлекательность кровельного покрытия.

Виды фальцевой кровли по типу материалов

• Стальная оцинкованная. Отличается прекрасными антикоррозийными характеристиками, срок службы достигает 30 лет.
• Стальная оцинкованная с полимерным покрытием. Кроме характерных защитных выполняет декоративную функцию, отличается широким ассортиментом цветовых решений.
• Медная. Отличается наиболее продолжительным сроком службы — от 100 лет. Монтаж медной фальцевой кровли производится при помощи рулонных материалов, которые могут быть разной фактуры.
• Алюминиевая. Эксплуатационный период — порядка 80 лет. Отличается повышенной устойчивостью к температурным перепадам, деформированию.
• Цинково-титановая.Период эксплуатации — 100 лет. Обладает повышенной коррозионной стойкостью.

Преимущества фальцевой кровли

• Удобство, быстрота выполнения монтажных работ.
• Минимальное количество строительных отходов.
• Надежная герметичность.
• Расположение крепежных элементов под кровельным покровом способствует улучшению внешнего вида крыши, не нарушая при этом герметичность.
• Применение рулонных материалов предоставляет возможность укладывать один лист на всю длину кровельного ската.

Недостатки

• Утепленная металлическая крыша требует выполнения качественной звукоизоляции.
• Материалу свойственно накопление статического электричества, поэтом требуется обустройство молниезащиты.

Технология установки фальцевой кровли

Такая конструкция крыши может отличаться лишь используемым материалом для производства покрытия. Также существуют разные технологии ее монтажа, так как покрытие выпускается в рулонах или листах. Классическим вариантом является листовой материал, но он становится все менее востребованным.

Основное требование к фальцевым кровлям любого типа — обеспечение особых условий в подкровельном пространстве (на чердаке), предупреждающих формирование на крыше конденсата, который действует разрушительно на кровельный покров.

Преимущества технологии укладки рулонной фальцевой кровли

• Удобство, быстрота выполнения кровельных работ.
• Применение двойного стоячего фальца обеспечивает повышенную герметичность.
• Возможность применения технологии для кровельных конструкций любой сложности, с любым углом наклона скатов.
• Возможность монтажа как металлических листов, так и стальных с дополнительным полимерным покрытием, улучшающим эксплуатационные качества материала.

Инструкция монтажа

Монтаж фальцевой кровли необходимо начинать с обрешетки, конструкция которой включает металлический профиль, деревянные брусья (доски). Обрешетка не должна иметь углублений и обязана быть абсолютно ровной.

• В первую очередь на систему стропил укладываются изоляционные материалы. Крышу обязательно нужно утеплить, гидроизолировать. Для обеспечения вентиляции подкровельного пространства устанавливается легкая обрешетка с интервалом 0,4 м.
• Следующий шаг — монтаж первого листа покрытия в виде гребня. Предварительно нужно выполнить карнизную часть крыши.
• В коньковой части монтируется опорная доска.

• На ендове выполняют сплошной настил из досок.
• Листы необходимо класть внахлест 40 мм, за счет которого осуществляется их выравнивание.
• На карнизном участке фиксация кровельного материала производится к верхней обрешетке.
• На торцевых участках листы крепятся саморезами, шайбами. При этом обязательно используются уплотнительные прокладки.
• Продольная состыковка стальных листов тоже осуществляется внахлест.
• На стыках кровельного материала монтируются снеговые барьеры.

При использовании строительных материалов высокого качества, соблюдения всех требований технологии проведения монтажа фальцевой кровли крыша дома будет служить своим хозяевам без необходимости проведения ремонта долгие годы.

Антикоррозийная обработка дерева

Также все обрешёточные материалы нужно подвергать тщательной антикоррозийной обработке. Для этого нужно выбирать подходящие средства, ориентированные под определённые условия эксплуатации древесных материалов. Материалы сначала требуется пропитать синтетическими смолами и другими защитными препаратами. Так вы обеспечите им пассивную защиту.

Активная оборона гарантируется с применением влагоустойчивых лакокрасочных средств и влагоустойчивых пропиток.

Например, можно задействовать такое средство — DUFA HOLZLAZUR. Это специальная глазурь – пропитка. Она превосходно защищает любые породы дерева и древесные материалы от атмосферного влияния, гниения, плесени, разных грибков.

Необходимые инструменты

Фальцепрокатный станок – совершенно необходимый атрибут при подготовке и установке фальцевой кровли. Ведь листы металла нужно обрабатывать бережно и притом очень интенсивно. Понадобятся и другие элементы. Сам материал продается в рулонах и изначально разрезается в соответствии с размерами определенного строения. При работе с ним используют как ручные, так и электрические инструменты.

Судя по опыту эксплуатации, рентабельность достигается при работе со швами от 10 м и более. Первоначально производится загиб фальца, потом его окончательно обжимают. Если применить полуавтоматические приспособления, удается повысить скорость выполнения работ в несколько раз и даже увеличить их качество. Фальцезакаточные системы используют в основном при крупном строительстве, когда требуется изготавливать широкий спектр доборных элементов в кратчайшие сроки.

Станки предварительно настраиваются в соответствии с запросом заказчика (к примеру, на ендову).

Техника может сама по себе, без помощи людей:

• размотать рулон;
• отмерить нужные точки и линии;
• произвести разрез в продольной и поперечной плоскостях;
• доработать кромки до идеального состояния.

Размечать кровельные картины нужно с помощью рулетки, линейки, карандаша и угольника. По мнению квалифицированных кровельщиков, закатать фальц вручную не получится, если не использовать киянку. При работе в труднодоступном месте большое значение имеет фальцевый молоток, распознаваемый по укороченной ручке.

Непременно следует иметь при себе ножницы по металлу, причем как левые, так и правые.

Ручной обжим шва достигается с использованием так называемой «рамки», ее рабочая длина – 220 мм. Дополнительно стоит взять оправочную лопатку и особые клещи, облегчающие вскрытие деформированных случайно фальцев. В набор домашнего мастера войдут также плоскогубцы, стамеска и напильник. Пользоваться дрелью не слишком практично, куда лучшие результаты при работе демонстрируют шуруповерты.

Материалы для сооружения фальцевой кровли

Успешный и качественный монтаж требует подбора и других материалов. На рисунке 5 указаны все элементы конструкции с указанием места установки

Схема расположения элементов фальцевого покрытия

1. Металлические листы для фальцевания.
2. Конструкция водостока.
3. Верхняя обрешетка.
4. Контробрешетка. Она изготавливается из брусков, набитых на стропила поверх гидробарьерного покрытия.
5. Гидроизоляция.
6. Утеплитель.
7. Система аэроизоляции.
8. Двусторонний скотч.
9. потолочная подшивка.
10. Внутренняя (технологичная) обрешетка;
11. Стропила;
12. Поперечная (сплошная) обрешетка.
13. Подшивка для карниза.

Все элементы устанавливаются в определенной последовательности.

Какие понадобятся инструменты

Для удобства при монтаже фальцевой кровли понадобится определенный набор инструментов:

• два вида ножниц: для резки по металлу (необходимы для криволинейных операций) и «пеликаны» (для прямолинейной резки).
• строительные клещи;
• небольшая киянка, необходимая для формирования замков;
• инструменты для изготовления прогибов на карнизном свесе и узлах.

Однако самые важные спутники мастера – приспособления и инструменты, необходимые для проведения фальцевания соединительных узлов. Это ручные механические инструменты, а также электрические устройства.

Обжим фальцевой панели выполняется двумя способами. Каждый из них имеет особенности и преимущества.

Наименование способа	Особенности
Ручной	Осуществляется рамками, предназначенными для ручной фальцовки. Одна необходима для закрытия стыка по горизонтали, другая – для двойного фальца. Зажим проводится равномерно по всему краю без пропусков. Недостаток метода заключается в необходимости минимальных навыков жестяных работ. Положительный момент и в стоимости – цена ручного инструмента в десятки раз доступнее.
Электрический	Применение электрического оборудования делает процесс более быстрым и качественным. Фальцовка получается более равномерная за счет действия двух роликов, а усилий прикладывается меньше. Недостатком такого метода считается дороговизна оборудования.

Так как инструмент для проведения монтажных работ с фальцевой кровлей достаточно дорогостоящий, многие отдают предпочтение ручным инструментам. Однако при выполнении работ профессиональными организациями такой подход недопустим. В арсенале компаний имеется необходимый инструмент для проведения всех этапов возведения слоя кровли.

Конструкция фальцевой кровли

Фальцевая крыша – это конструкция из металлических картин, уложенных поверх обрешетки, и скрепленных между собой. Фальц – пазогребневый вид соединения. Существует два основных вида: лежачий и стоячий.

Внутрь фальцевого замка для улучшения теплоизолирующих свойств закладывается герметик либо уплотнительная лента.

«Кровельный пирог» состоит из нескольких слоев:

• пароизоляция для предотвращения нанесения вреда насыщенными влагой парами структуре теплоизоляционного материала;
• слой утеплителя. Обычно применяется минеральная вата, так как она беспечивает не только теплоизоляцию, но и звукозащиту крыши;
• гидроизоляция, необходимая для защиты утеплителя и иных элементов конструкции от воздействия атмосферной влаги;
• контробрешетка для обеспечения свободной вентиляции во избежание появления конденсата;
• обрешетка. Это основа для укладки и закрепления кровельного покрытия.

Однако существуют исключения из правил.

Внешний вид объемной мембраны

Картины (панели) могут использоваться следующие:

• изготовленные в заводских условиях. Они считаются удобными, однако часто кровельщики сталкиваются с проблемой несоответствия размеров габаритам и конфигурации стропильной конструкции;
• металлические листы, пропущенные через гибочную машинку специалистами непосредственно на площадке, где выполняются работы. Такой лист выгодный по стоимости, но иногда возникает проблема ограничения по длине панелей;
• рулонные материалы, используемые специалистами для изготовления картины нужной длины. Индивидуальный заказ панелей – оптимальный, так как он исключает большой объем отходов, недостаточность длины панелей и учитывает особенности конкретной конструкции крыши.

Выбор остается за владельцем дома.

Технология укладки покрытия

Технология установки фальцевых пластин разнится. Она зависит от вида соединения. Главное их различие между собой – угол наклона конструкции из стропил. Меняется и способ фиксации самого кровельного покрытия к основе.

Укладка пластин выполняется на готовую обрешетку.

Шаг крепления элементов обрешетки для покрытия при соединении кликфальц подбирается, отталкиваясь от угла наклона ската

Характеристики материала

Медь – дорогой, но долговечный материал

Кровельная медь сразу после схода с конвейера имеет желтый цвет с небольшим красноватым оттенком. Поверхность гладкая и блестящая, листы легко гнутся даже руками, без использования инструментов. Со временем из-за подверженности окислению медное покрытие кровли темнеет, постепенно становясь матовым, коричневым, зеленым и черным. Тем не менее, окисление поверхностное, оно не переходит в глубокую коррозию, благодаря чему кровля из меди может прослужить до 200 лет без обслуживания и ремонта.

Основные характеристики и стоимость материала:

• вид — цветной металл;
• удельный вес — 8,7 г/см³;
• температурный диапазон эксплуатации — от -80 ºС до +150 ºС;
• цена листа — 4000-8000 руб/м²;
• цена шашки, черепицы — 8000-12000 руб/м².

Если нанимать мастера, стоимость установки фальцевой кровли будет составлять от 1000 руб/м². Монтаж медной кровли из штучного покрытия обойдется дешевле – от 500 руб/м².

Советы по выбору материала

Технологичные и удобные в применении кровельные наборы из листов профнастила и металлочерепицы отличаются высокой ценой. По той же самой причине многие не рассматривают и цветные металлы. Если выбирать максимально экономичное устройство металлической кровли своими листами, то лучше сосредоточиться на бюджетных материалах. Для этого потребуются стальные листы с шириной 1,25 метра, длиной — 2,5 метра.

Сталь лучше всего приобретать с двухсторонней оцинковкой. Она будет стоить больше «черного» аналога, который не покрывается цинком, но вложенные средства окупят себя в виде оптимизированной износостойкости в совокупности с редким уходом. Холоднокатаный материал на заводе изготовителя полностью погружают в емкость с расплавленным цинком, после чего на поверхности листов появляется плотные защитный слой.

СНиП диктует значения толщины материала. Согласно предписаниям нормативов, металлическая кровля (II-26−76) сооружается из тонколистового металла прокатной промышленности. Для металлической крыши подойдет сталь толщиной 0,5−1,5 мм. Проще монтировать тонкие листы, так как они гнутся, формируя нужные соединения. Но если из этого же материала планируется делать элементы водостока и доборные детали, то лучше остановиться на толщине 0,6−0,8 мм.

Строительными правила не запрещается искажать форму оцинкованных пластин, но этого делать все же не рекомендуется, так как монолитность цинкового покрытия нарушится. Металлические инструменты нельзя класть в процессе работы на оцинкованную поверхность, для этого нужна деревянная подкладка. Если повредить цинковую защиту, то эксплуатационные качества испортятся.

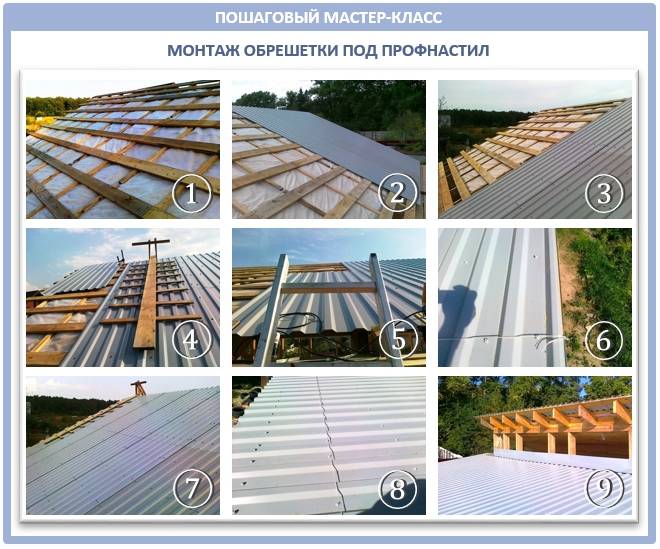

Мастер-класс: как изготовить и установить обрешетку

Теперь покажем вам на практике, как сделать обрешетку под профнастил самостоятельно. Существует определенная разница в технологии, если вы строите холодную крышу с чердаком или теплую для мансарды. Так, для холодной крыши достаточно будет уложить плотную ветро-гидроизоляцию и зафиксировать поверх обрешеткой. А для обустройства крыши обычной беседки подходит и вариант попроще:

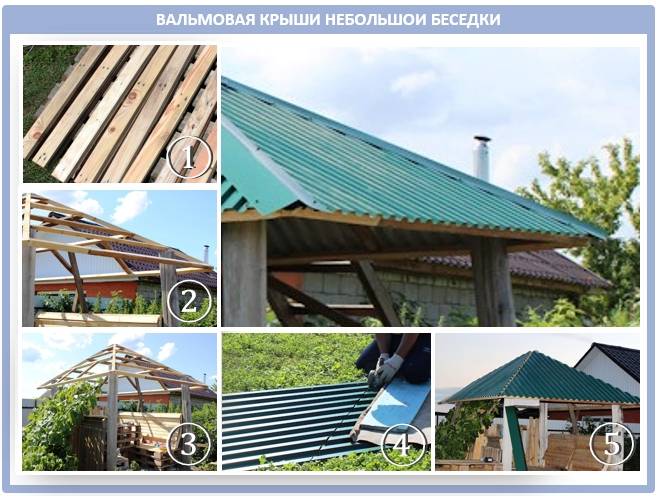

Для мастерской или небольшой бани обрешетку уже необходимо делать по всем правилам:

Если речь идет об утеплении скатов, такая гидроизоляция должна быть «дышащей». Для этой цели советуют использовать современные супердиффузные подкровельные мембраны, обладающие высокой паропроницаемостью.

Даже если сейчас вы строите именно холодный чердак, поступите именно так. Со временем, когда вы поймете, насколько ценны дополнительные жилые метры, вы захотите сделать чердак жилым, и в таком случае вам остается только утеплить наклонные стены изнутри – и все готово. А вот если на скаты под обрешетку была уложена не дышащая гидроизоляция, работы будет много.

Кроме того, супердиффузионная подкровельная мембрана не требует устройства специального вентиляционного зазора между утеплителем и пленкой, как это необходимо с пленками низкой паропроницаемости

Только будьте внимательны: у мембран с высокой паропроницаемостью есть лицевая и изнаночная стороны, важно их не перепутать

Внешнюю сторону часто делают цветной, с фирменной разметкой. Кроме того, обычно мембрану скручивают в рулоны так, чтобы ее было удобно раскатывать на стропилах. Поэтому первым делом вдоль карнизного свеса прибейте две доски 50х50 (50х100) и 32х50 (32х100) мм, одну на другую, и поверх этих досок уложите гидроизоляцию.

Первый слой мембраны нужно раскатать вдоль свеса крыши так, чтобы край спускался как раз в водосточный желоб. Нахлест полос – 10-15 см, ориентируйтесь на линии, которые отмечены пунктиром на рулоне:

Далее поверх гидроизоляции прибейте спадающие бруски контробрешетки 50х50 мм. Это нужно обязательно сделать! Ведь крыша из профнастила должна быть вентилируемой (помните о конденсате и коррозии), вот как раз эти бруски и создадут вентиляционный зазор.

Закрепите контробрешетку саморезами по дереву или оцинкованным гвоздями. Неоцинкованные метизы не используйте, т.к. из-за коррозии деревянные бруски начнут гнить.

А карнизный свес чаще всего закрывают вентиляционной сеткой. На этом этапе установите водосточную систему.

Теперь уложите бруски обрешетки под конек, и также накройте гидроизоляцией. Переходим к строительству обрешетки. Для этой цели прикладывают металлическую планку, под нее вбивают гвозди и растягивают разметочную шнурку. Это – самый проверенный способ ровного монтажа.

Доски или бруски обрешетки нужно располагать строго параллельно карнизу, и крепить к основанию гвоздями, скобами или саморезами. Двигайтесь по направлению снизу вверх, крепя каждый брусок к каждому стропилу на один гвоздь или скобу.

Если обрешетка из досок, тогда ее нужно крепить в два гвоздя по нижнему и верхнему краю, чтобы со временем, при высоких нагрузках доски не выворачивало, и кровельное покрытие не повреждалось.

Но принцип один: стыкуйте элементы обрешетке только на стропилах, и не оставляйте незакрепленными их концы. При этом также нельзя стыковать обрешетку соседних ярусов только на одной стропильной ноге.

В завершение на конек крышу уложите два ряда брусков под будущий коньковый элемент, а на торцы ската – ветровые доски. При этом они должны быть на высоту профиля листов, и выше, чем остальные элементы деревянной обрешетки.

Кроме «веревочного» метода, практикуются еще такие самодельные инструменты, которые значительно упрощают и ускоряют установку обрешетки:

Когда обрешетка будет готова, она должна представлять собой идеально ровную поверхность. В противном случае возникнут проблемы с креплением профнастила и общим качеством монтажа.

Обратите внимание также на такой момент: если стропила недостаточно глубокие, чтобы между ними можно было уложить утеплитель на его толщину, к стропилам нужно будет прикрепить дополнительный каркас. В жизни все это выглядит так:. В жизни все это выглядит так:

В жизни все это выглядит так:

Как вы видите, при грамотном подходе и соблюдении точности геометрии обрешетки, из профнастила получается аккуратная и долговечная кровля!

Свойства и особенности фальцевой кровли

В течение многих веков такая кровля олицетворяла собой достаток и престиж. Фальцевой кровлей увенчаны многие известные старинные постройки. Ее использовали при возведении замка Нойшванштайна, Екатерининского дворца, Кельнского собора, Эрмитажа и многих других архитектурных шедевров.

Фальцевые кровли пользовались традиционной популярностью в европейских странах, а также в Российской империи. Поэтому сегодня кровельные системы такого типа часто используют при проведении реконструкционных работ. Это помогает точно передать историческую достоверность реконструируемых зданий и возвратить им былую красоту.

С годами технологии изготовления этого вида кровельного покрытия изменились. Более совершенным стал и используемый во время работ материал. Металлические листы стали более тонкими и получили защитное покрытие. Они поставляются в рулонах, поэтому более удобны в работе и позволяют изготавливать кровлю крыш любой конфигурации. Особенно популярной стала данная технология после изобретения двойного фальца. Современные кровельные настилы экономичны, высоко технологичны и визуально привлекательны. С помощью выпускаемых сегодня фальцевых панелей можно укрывать крыши простой или сложной формы любых площадей, форм и рельефов.

Фальцевая кровля – прочное, износостойкое, надежное в использовании покрытие из меди, алюминия, цинкового сплава либо оцинковки. Оно состоит из отдельных панелей, для изготовления которых используется рулонный либо листовой прокат. Отдельные металлические фрагменты соединяются друг с другом при помощи специальной технологии – фальцевания. От этого и произошло название данной разновидности кровельного покрытия.

Фальцевые кровельные системы обладают следующими преимуществами:

• привлекательный вид;
• простота укладки;
• долговечность;
• прочность, практичность в использовании;
• доступная стоимость.

Фальцевая технология, используемая людьми в течение многих столетий, остается востребованной и в наши дни. Крыши, изготовленные по этой технологии, сегодня можно увидеть не только на старых, но и на многих современных домах.
