Как осуществляется монтаж систем водоснабжения

Некоторые рекомендации

Система канализационных труб предполагает разделение на отдельные участки с элементами разного диаметра. В отличие от монтажных работ с водопроводом, трубы для стока не требуют таких больших затрат, на них можно немного сэкономить. Например, для умывальника или раковины достаточно установить изделия на 32 – 50 миллиметров. Такой же диаметр соединений подойдет для посудомоечной или стиральной техники. Труба для ванны или душевого бокса проводится с диаметром  около 60 – 80 мм, а за унитазом нужно провести изделие 110 миллиметров в диаметре.

При установке коммуникаций сегодня применяют некоторые устройства, обеспечивающие удобство эксплуатации таких систем. В частности, это обратный клапан, монтируемый перед стояком.

Обратный клапан на канализацию

Такое приспособление препятствует попаданию канализационных стоков в систему водопровода. Еще используют специальные ревизионные патрубки с лючками. Эти отверстия устанавливают для процесса очистки или осмотра системы. Особенно удобно монтировать такие конструкции, в которых присутствуют прямоугольные отводы или отклонения.

На отверстия для слива в каждой сантехнической точке необходимо ставить специальные защитные сеточки. Для раковин на кухнях устанавливают жироуловители. Такие детали продлевают срок работы сточной системы.

Схемы холодного водоснабжения

Теперь давайте познакомимся со схемами автономного водоснабжения и требующимся для их реализации оборудованием. Они вполне предсказуемо определяются источником воды.

Видео в этой статье поможет вам узнать больше о том, как и чем выполняется монтаж водоснабжения в частных домах.

Колодец

  1. Какой должна быть схема монтажа водоснабжения дома при подаче воды из колодца или неглубокой скважины?

При глубине зеркала воды не больше 8 метров для ее подачи в дом нужны:

ИзображениеОписание

Станция водоснабжения

Насосная станция. Так называется комплект из установленных на общей станине поверхностного центробежного насоса, мембранного гидроаккумулятора и автоматического реле с датчиком давления. Гидроаккумулятор сглаживает скачки давления и позволяет насосу простаивать при незначительном расходе воды, а реле отвечает за включение и выключение насоса при достижении пороговых значений давления.

Всасывающий патрубок — полиэтиленовая труба

Всасывающий патрубок. Это должна быть жесткая труба (например, полиэтиленовая) с диаметром, равным диаметру всасывающего патрубка насоса (у младших моделей с производительностью до 100 литров в минуту — 25 миллиметров).

Внутренности  пружинного обратного клапана

Обратный клапан. Он ставится на всасывающий патрубок и исключает слив воды из водопровода и гидроаккумулятора при отключении насоса.

Фильтр с нержавеющей сеткой

Фильтр механической очистки. Он монтируется перед обратным клапаном и исключает попадание в насос и далее в водопровод песка и частиц грунта.

Ввод смонтирован полиэтиленовой трубой на компрессионных фитингах

Ввод водоснабжения. Он укладывается в грунт ниже уровня промерзания. Чаще всего для монтажа ввода используются напорные трубы ПНД (из полиэтилена низкого давления): благодаря своей эластичности они переносят подвижки грунта и даже замерзание в водопроводе воды.

Насосная станция установлена в подвале дома

Скважина

  1. Как выполнить монтаж водоснабжения в загородном доме, если в качестве источника воды используется артезианская скважина?

В этом случае для подъема воды потребуется погружной насос. Если в случае насосной станции глубина всасывания ограничена атмосферным давлением  (именно оно вытесняет воду во всасывающий патрубок, когда в нем создается разрежение), то напор на выходе погружного насоса определяется только его характеристиками. Многоступенчатые скважинные насосы способны поднять воду на высоту в десятки и даже сотни метров.

Скважинный насос Вихрь СН-50

Кроме насоса, для организации водоснабжения понадобятся:

Уже знакомый нам обратный клапан. Он монтируется на выходном патрубке насоса, и выполняет ту же функцию, что и в случае насосной станции — исключает слив воды после отключения насоса;

На фото хорошо виден обратный клапан после насоса

Гидроаккумулятор, создающий запас воды в несколько десятков литров. Чем больше емкость мембранного бака, тем реже включается насос. Бак подключается к любой точке водопровода;

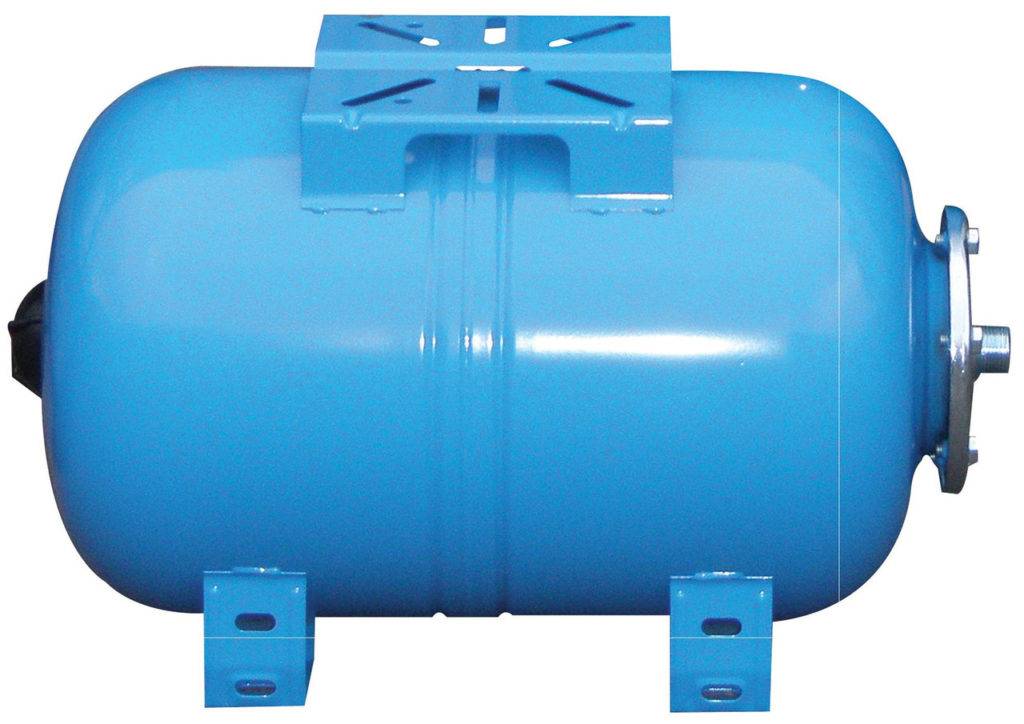

Горизонтальный гидроаккумулятор

Реле давления, отвечающее за подачу и отключение питания насоса.

Реле давления

Емкость

  1. Как организовать автоматическое наполнение резервной емкости при подаче воды по графику?

Для этого достаточно подключить емкость к летнему водопроводу, и установить на ее заливном патрубке поплавковый клапан.

Поплавковый клапан в емкости для воды

  1. Как обеспечить подачу воды из емкости в водопровод?

Самый простой способ — установить резервный бак на чердаке дома.

Такая схема водоснабжения энергонезависима, надежна, но имеет ряд довольно неприятных особенностей:

Чердак должен быть отапливаемым, иначе в первые же ночные заморозки вода в баке замерзнет;

Утепление накопительной емкости

Напор воды в водопроводе будет равен высоте бака над точкой водоразбора. Между тем при напоре менее трех метров подключенная к системе водоснабжения бытовая техника (проточные водонагреватели, стиральные машины и т.д.)  просто-напросто не включится;

Емкость должна быть как минимум на три метра выше верхней точки водоразбора

Запас воды будет ограничен прочностью балок перекрытия. Ставить на деревянные балки резервуар объемом в несколько кубометров — очень сомнительная идея.

  1. Существует ли схема водоснабжения из емкости, лишенная перечисленных недостатков?

Схема водоснабжение с подачей воды насосом из накопительного бака

Подключение станции к баку

Нормы проектирования и монтажа

Детальная инструкция по монтажу внутренних систем водоснабжения содержится в уже знакомом нам своде правил 30.13330.2016, являющемся актуализированным изданием советского СНиП 30-летней давности.

Дополнительная информация найдется в СП 40.101.96; этот документ регламентирует проектирование водоснабжения из полипропиленовых (PPRC) труб. Для удобства читателей мы сведем не затронутые ранее требования в единый список.

  • Для унитазов и писсуаров можно использовать воду непитьевого качества;
  • В промышленном водоснабжении рекомендуется предусматривать повторное и оборотное использование воды;
  • Трубы холодного и горячего водоснабжения нуждаются в теплоизоляции (в первом случае для уменьшения количества конденсата, во втором — для сокращения теплопотерь;

Изоляция внешних и внутренних водопроводов

  • Вводы водоснабжения в местах их прохода через фундамент на влажных грунтах должны снабжаться сальниками;
  • Все трубопроводы (за исключением внутриквартирных подводок), соединения, регулирующая и контрольно-измерительная арматура должны оставаться доступными для ремонта и визуального осмотра;

Розливы и арматуру нужно монтировать открыто

  • Водоснабжение и водоотведение в жилых зданиях и постройках прочего назначения могут прокладываться вместе только в проходных каналах. При этом водопровод монтируется над канализацией. Там, где в силу каких-либо причин необходимо обратное расположение участков инженерных систем, водопровод должен прокладываться полимерными трубами с раструбами под сварку или клеевое соединение. Механические фитинги под запретом;
  • Розливы должны монтироваться с уклоном 0,002 (при ограничении по высоте — 0,001) и снабжаться сбросами в нижних точках;

Уклон и наличие сбросников позволяют осушить розлив на время ремонта

  • Полотенцесушители могут подключаться к подающим стоякам ГВС только при условии установки перемычек и отсекающих приборы кранов;
  • Разбор воды из циркуляционных стояков запрещен;
  • Водопроводы ГВС должны снабжаться компенсаторами удлинения при нагреве. На стальных трубопроводах применяются, как правило, сильфонные компенсаторы, на полимерных — самокомпенсирующие изгибы (Г-, П-образные и кольцевые);

Устройства для компенсации термического удлинения металлических трубопроводов

Применяющиеся арматура и трубы должны обеспечивать расчетный срок службы системы водоснабжения в 25 лет при температуре +75°С и 25 лет при +20°С;

  • Водоснабжение административных зданий, бытовых и хозяйственных помещений предприятий по полипропиленовым водопроводам запрещено;
  • Противопожарные внутренние трубопроводы должны монтироваться исключительно металлическими трубами (за исключением чугунных);
  • Водосчетчик на вводе в здание или в отдельное помещение должен комплектоваться установленным перед ним механическим фильтром.

Перед счетчиком установлен механический фильтр

Внутренняя разводка

Как может быть разведено внутреннее водоснабжение построек и сооружений на уровне отдельных квартир и помещений?

Существует два основных способа разводки — тройниковая и лучевая (альтернативные названия — последовательная и коллекторная).

Способы разводки труб водоснабжения

В чем разница между ними?

Последовательная схема подразумевает, что все потребители подключаются отводами от общей для них подводки. По помещению прокладывается две трубы — с холодной и горячей водой. Именно эта схема типична для зданий старой постройки (включая все многоквартирные дома, построенные при СССР).

Преимущества последовательной разводки очевидны:

  • Минимальная материалоемкость;
  • Возможность открытой прокладки;
  • Как следствие — ремонтопригодность и простота подключения новых точек водоразбора.

Врезка в тройниковый водопровод для подключения стиральной машины

Ее недостаток — в том, что при расходе воды в любой точке внутреннего водопровода давление падает во всей подводке. Помните столь привычную просьбу не открывать воду на кухне, пока кто-то из членов вашей семьи моется в душе?

Со временем отложения заметно сокращают пропускную способность  водопровода

При коллекторной разводке каждая точка водоразбора подключена к коллектору-гребенке собственной трубой. При правильном расчете диаметра ввода в помещение (когда его пропускная способность не уступает суммарной пропускной способности подводок одновременно используемых приборов) падение напора полностью исключается.

Подачу воды на любой сантехприбор можно оперативно отключить из коллекторного шкафа

Обратите внимание, что коллекторное водоснабжение подразумевает скрытую разводку труб. Выполнить ее своими руками можно лишь на стадии отделки помещения: трубы прокладываются в штробах, легких каркасных перегородках, над подвесным потолком  или замоноличиваются в полу

Лучевая разводка труб будет скрыта подвесным потолком

Этап 4. Установка проточного нагревателя

Как уже было сказано, требования к уровню комфорта в квартире и доме сегодня подразумевают постоянное наличие горячей воды. Неудобства, связанные с отключением горячего водоснабжения во время профилактических работ можно устранить, установив проточный нагреватель. Главное его отличие от нагревателя накопительного типа — небольшие размеры и высокая мощность. Времени для нагрева воды при его использовании практически не требуется, ведь горячая вода начинает поступать всего через несколько секунд после того, как вы открыли кран.

Установка проточного нагревателя AEG

Проточные водонагреватели известного немецкого производителя AEG можно подключить к большому количеству водоразборных кранов. Главное, правильно подобрать мощность прибора.

Подключают нагреватель через «гребёнки» по следующей схеме: ввод — от трубы холодного водоснабжения; выход — в трубы горячего водоснабжения.

Проектирование


Проектирование водоснабжения лучше доверить профессионалу Проектированием водопроводных систем занимаются лицензированные компании. Только в этом случае он будет отвечать всем нормам – санитарным, техническим. Плюс в том, что фирмы дают гарантию на свою работу и выдают соответствующие документы. В случае каких-либо непредвиденных поломок можно по документации предположить наиболее уязвимое место. Схема магистрали и ее компонентов будет всегда под рукой – на случай монтажа на участке каких-либо еще строений.

Проектирование предусматривает:

  • схему размещения в доме бытовых и сантехнических устройств;
  • определение всех точек водозабора;
  • учет всех обвязок и размещения труб внутри и снаружи дома.

Гидравлический расчет – это определение нужного давления и мощности насосного оборудования, чтобы напора воды хватило для всех точек водозабора.

В процессе проектирования рассчитывается количество основных и дополнительных материалов.

Разводка воды

Развести воду по точкам водоразбора можно двумя принципиально разными способами.

Привычная нам по жилым домам советской постройки тройниковая разводка, предполагает последовательное подключение сантехприборов к общей подводке через тройниковые соединения (сварные или фитинговые).

  1. Достоинства — дешевизна, возможность открытой прокладки и подключения дополнительных потребителей к произвольной точке водопровода.
  2. Недостаток тройниковой разводки в том, что расход воды в любой точке водопровода вызывает падение напора на всех приборах;

Последовательное подключение смесителей к общей подводке

Коллекторная разводка воды подразумевает собственную подводку у каждого прибора. Все подводки подключаются к коллектору. Пресловутое падение напора отсутствует, однако разводку труб приходится выполнять только скрыто (то есть при постройке или капремонте дома).

Количество и расположение сантехприборов по понятным причинам остается неизменным до следующего капитального ремонта, а суммарная протяженность труб (и, соответственно, расходы на монтаж водопровода) многократно превышает таковую в случае тройниковой разводки.

Коллекторное водоснабжение: один прибор — одна подводка

Особенности монтажа внутреннего водопровода и канализации

Внутренний водопровод монтируется в отапливаемых помещениях — домах, квартирах, общественных зданиях, заведениях общепита, магазинах, производственных комплексах и т.д. Для прокладки трубопроводов используются трубы:

  1. Стальные (нержавеющая сталь).
  2. Медные.
  3. Пластиковые.
  4. Металлопластиковые.

Две последние разновидности применяют чаще всего — пластик/металлопалстик проще в работе,  надежнее, при этом дешевле.

Система водоснабжения может комплектоваться дополнительным оборудованием. При автономной работе обязательна установка насоса, который будет поддерживать нужное давление в трубах. Для выравнивания напора в помещении устанавливается гидроаккумулятор или накопительный бак. Кроме того, в комплект можно включит набор автоматики, который облегчит регулировку рабочих параметров и снизит аварийность.

Стоимость и сроки проектирования вентиляции и кондиционирования

Заранее однозначно определить стоимость и сроки подготовки проекта на вентиляцию и кондиционирование невозможно. Нужно учесть показатели площади, количества помещений и зон, высоты и этажности здания, особенности его архитектуры и конструкций, существующих систем и коммуникаций.

Расценки и сроки проектирования будут определены на основании технического задания заказчика, результатов обследования здания, изучения исходной технической документации. Компания Смарт Вэй предложит максимально выгодные условия сотрудничества, поможет сэкономить на проектных и строительных работах без потери качества и эффективности вентиляционной системы.

Подготовительные работы

Приобретая новую квартиру или дом, перед владельцем стоит несколько первоочередных задач – смонтировать коммуникации водоснабжения и водоотведения, а также сделать ремонт. Как правило, новые постройки оснащены лишь отопительной системой.

Прежде чем приступать к установке водопровода и канализации нужно схематически изобразить разводку труб в соответствии с местом расположения сантехники. Нужно предварительно определиться, где будет стоять ванная, раковина, унитаз и бытовая техника (стиральная, посудомоечная машина). Проект можно разработать самостоятельно, но лучше обратиться к профессионалу, который в соответствии с требованиями СНиП по всем ГОСТам создаст чертежи.

После получения разрешения на выполнение работ, приступают к выбору и покупке строительных материалов.

Проектирование водопровода: что нужно учитывать?

Один из ключевых факторов, который учитывают при проектировании систем водоснабжения — назначение водопровода. Он может быть:

  • Противопожарным — используется только для ликвидации возгораний.
  • Техническим — используется для производственных потребностей.
  • Хозяйственно-бытовым (питьевым) — обеспечивает подачу воды к сантехническим приборам.

Кроме того, отдельно выполняется разработка планов внутренних и наружных участков системы водоснабжения объекта. Во втором случае в проект закладывается сортовые колодцы, а для системы водоотведения — емкости для сбора стоков, их дальнейшей утилизации. Материал трубопроводов, а также глубину их залегания выбирают с учетом характеристик грунтов.

Учитывается и источник, из которого вода будет поступать в систему. Мы выполняем проектирование водопроводов как для централизованного водоснабжения, так и для автономных систем на базе колодца или скважины с насосными установками.

Плюсы и минусы водоснабжения из колодца и скважины

Водоснабжение из колодца

Средняя глубина залегания воды – от 4 до 25 метров. Среди преимуществ колодца:

  • Энергонезависимость – при отключении электричества водозабор может выполняется вручную.
  • Низкая цена — бурение колодца колодец значительно дешевле, чем скважины и монтаж системы водоснабжения из колодца дешевле.

Недостатки колодца:

  • Низкое качество воды, колодцы со временем загрязняются.
  • Дебит редко превышает 1000 литров в сутки.

Водоснабжение из скважины

Средняя глубина залегания воды – от 25 до 200 метров. Плюсы скважины:

  • Защищенность воды от внешнего воздействия.
  • Высокая производительность скважины. Воды хватает для полноценного водоснабжения дома.

Недостатки скважины:

  • Более высокая стоимость организации водоснабжения из скважины.
  • Энергозависимость.

Пошаговое прокладывание внешней магистрали

При устройстве водопровода в частном доме своими руками прокладку внешней магистрали проводят в таком порядке:

  1. Источник и место ввода трубы в здание соединяются траншеей, которую желательно проложить по прямой линии с уклоном, идущим в сторону источника. Глубина в полтора-два метра окажется достаточной для того, чтобы труба легла ниже обычного уровня, до которого промерзает грунт. Дно траншеи утрамбовывается, засыпается слоем песка и гравия.
  2. В отверстии диаметром 40-50 мм, проделанном в стенке в верхнем кольце кессона (колодца) производится установка специального стакана под ввод трубы.
  3. Фундамент дома должен быть снабжен таким же отверстием, которое оснащается утепленной и гидроизолированной гильзой, в которую будет вводиться труба.
  4. Трубу диаметром 32 мм заводят в дом для подключения к насосной станции, а другой конец подают к источнику, размещая на ее конце фильтр.
  5. Уложив трубу по дну траншеи, укрывают ее утеплителем, после чего производится засыпка.

Для прокладки водопровода можно выбрать одну из двух схем разводки

Разрабатываем схему водопровода

На самом деле, схем устройства водопровода в избытке, но есть два разных метода подключения потребителей:

  • Тройниковое включение.
  • Коллекторное или параллельное включение.

Жителям небольших частных домов последовательное подключение ответит своим требованиям, план такого водоснабжения проще. От самого источника вода по порядку идет от одного потребителя к следующему из одного трубопровода с отводом тройником (1 вход, 2 выхода) для каждого потребителя.

Подобная схема включения отличается недостатком давления у последнего потребителя, во время запуска предыдущих, если в цепи участвуют несколько таких звеньев.

План коллекторного включения выглядит принципиально иначе.

Во-первых, при устройстве такого подключения вам понадобится коллектор. От него прокладывается водопровод непосредственно каждому потребителю. Благодаря этому вы сможете создать более- менее одинаковое давление в любом звене цепи трубопровода

Обратите внимание на то, что последовательное подключение обойдется вам дороже

Любая система водоснабжения состоит из скважины, насоса, гидроаккумулятора для защиты насоса. И при желании фильтра или нескольких фильтров до или после гидроаккумулятора.

Трубы для водопровода бывают нескольких типов, самые распространенные материалы для них — полипропилен, полиэтилен(сшитый), сталь. Самые дорогие делаются из меди, поскольку и служат они дольше всех.

В случае их монтирования вам придется вызвать специалиста. Оптимальным выбором послужит полипропилен по соотношению ценакачество

Обратите внимание, что пластик как материал абсолютно не подходит, поскольку выделяет в воду вредные элементы

Далее по списку вам понадобится погружной насос, поскольку он долговечнее и производительнее насосной станции. Меряется высота насоса вместе с шлангом и далее они соединяются резьбовым соединением. Насос можно ставить в любом положении на тросах из нержавеющей стали. Он подвешивается к верхней части колодца.

Вода из насоса попадает в фильтр до гидроаккумулятора, который является следующим элементом схемы. Он создает стабильное давление и позволяет включать и выключать насос при необходимости. Объем зависит от количества потребляемой воды.

Вода вновь фильтруется и делится на два потока: один из них пойдет в бойлер и нагреется, а второй так и останется холодным в коллекторе.

Необходимо монтировать запорную арматуру до коллектора, а также установить сливной кран.

Труба, идущая в водонагреватель, оборудуется предохранителем, расширительным баком, а также устанавливается сливной кран. Такой же кран монтируется на выходе из водонагревателя, а после этого труба подключается к коллектору с горячей водой и далее разводится по всем точкам в доме.

Бойлеры могут быть разными. Вода может нагреваться газом или электричеством. Газовый проточный водонагреватель отличается от электрического тем, что вода греется постоянно.

Цена проектирования систем водоснабжения и водоотведения

Наименование Стоимость

Обмерный план помещений

до 500 м² от 36 руб./м²
от 500 м² от 27 руб./м²

3D-проектирование водоснабжения

до 500 м² от 110 руб./м²
от 500 м² от 90 руб./м²

2D-проектирование водоснабжения

до 500 м² от 80 руб./м²
от 500 м² от 67 руб./м²

Работы по подключению к водоснабжению

Консультация инженера-проектировщика от 7000
Получение техусловий и договора на подключение к сетям водоснабжения  от 9000
Согласование проекта и точки подключения с Водоканалом от 4500
Закупка согласованных материалов от 54000
Строительно-монтажные работы       от 36000
Съемка системы водоснабжения и сдача ее в КГА  от 9000
Разработка исполнительно-технической документации  от 18000
Согласование исполнительно-технической документации, ее сдача, подписание Акта от 8000
Заключение договора с Водоканалом на поставку воды и технадзор от 8000

Цена проектирования сетей водоснабжения зависит от:

  • Назначения сети.
  • Площади, конфигурации и планировки объекта.
  • Дополнительных требований к водоснабжению/водоотведению.
  • Сложности разработки.

На цену также влияет потребность в согласовании в надзорных органах. Монтаж трубопроводов и оборудования для подачи/отведения воды тоже можно поручить нам: стоимость будет рассчитываться для всего проекта в целом, с учетом трудоёмкости работ, расхода материалов.

Проведение необходимых расчетов

Проектирование систем водоснабжения и водоотведения включает расчеты водопроводного напора, водопотребления, объема сточных вод, а также сметы материальных затрат. Расчеты целесообразны для многоэтажных зданий. В небольших одноэтажных строениях применяют стандартные решения.

Расчет водоснабжения проводят для определения напора воды на сантехнических приборах. Если напор недостаточный, вносят изменения в план водоснабжения: увеличивают мощность насоса, меняют диаметр и длину труб.

Потерю давления воды в результате отбора потребителями и подъема на верхние этажи рассчитывают по формуле:

где:

  • H — потеря напора (м),
  • λ — коэффициент трения, обозначенный в маркировке трубы,
  • L — длина линии (м),
  • D — диаметр трубопровода (м),
  • g — постоянная: 9,81 м/с2,
  • V — скорость течения воды (м/с).

Формула определения скорости течения воды:

где:

  • D — внутренний диаметр трубы,
  • π — постоянная: 3,14,
  • Q — расход воды (м3/с), принимают по приложению 2 СНиП 2.04.01-85.

Водопотребление зависит от количества жильцов и от вида установленного оборудования. Значения для разных приборов и их зависимость от количества водопотребителей указаны в таблицах СНиП 2.04.01-85.

Гидравлический расчет водоотвода диаметром до 500 мм делают по номограмме приложения 9 СНиП 2.04.01-85, а для больших диаметров руководствуются СНиП 2.04.03-85.

Схемы

Разводка труб водоснабжения в доме может быть выполнена двумя принципиально разными способами:

ИзображениеОписание

Классическая тройниковая разводка воды от стояков ХВС и ГВС в многоквартирном доме

Тройниковая, или последовательная схема знакома каждому из нас по квартирам советской планировки. Сантехнические приборы подключаются к общей для всех подводке водоснабжения через тройники (резьбовые или сварные).

Пропускная способность подводки при одновременном использовании нескольких точек водоразбора делится между ними. Прокладка водопровода может быть выполнена открыто или скрыто (в штробах или стяжке).

Схема лучевой разводки водоснабжения

Коллекторная, или лучевая схема подразумевает подключение каждого сантехнического прибора к общему коллектору-гребенке собственной подводкой. Подводки прокладываются, как правило, скрыто — в стяжке, штробах или за фальшстеной из ГКЛ, стеновых панелей и т.д.

Узнать больше о том, какие  трубы водоснабжение загородного дома может использовать и как их правильно смонтировать, вам поможет видео в этой статье.

Давайте взвесим преимущества и недостатки каждого типа разводки.

Тройниковая

Плюсы:

Последовательная схема разводки труб водоснабжения в частном доме экономичнее лучевой благодаря гораздо меньшему метражу водопровода. Чем больше сантехнических приборов подключено к водопроводу — тем больше разница в общей протяженности систем водоснабжения;

При тройниковой схеме общая длина водопровода минимальна

При открытом монтаже тройниковая схема проще в обслуживании: все соединения доступны для вскрытия и ремонта;

В штробы укладываются цельные трубы или необслуживаемые соединения

К имеющейся подводке всегда можно подключить своими руками дополнительную точку водоразбора — стиральную или посудомоечную машину, умывальник или душевую кабину. В случае коллекторной разводки это куда проблематичнее: выделенную подводку придется скрыто прокладывать от коллекторного шкафа, что подразумевает большой объем пыльных и так называемых мокрых (с применением строительных растворов) работ.

На фото — врезка в открытую тройниковую разводку воды

Минус:

Падение напора на дальних приборах при водоразборе на ближних к вводу водоснабжения точках.

Лучевая

Плюсы:

Лучевая схема труб водоснабжения частного дома полностью исключает падение напора на одном сантехническом приборе при водоразборе на другом. Разумеется, при минимальной вменяемости монтажников — если сечение водопровода на участке до коллектора не занижено относительно подводок;

Лучевая разводка: напор на одном сантехническом приборе не зависит от водоразбора на других

Все приборы могут отключаться из одной точки — коллекторного шкафа;

Отсекающие краны удобно расположены на подводке к смесителю

Минусы:

  • Материалоемкость;
  • Возможность скрытой прокладки подводок от коллектора до приборов только на стадии капитального ремонта. Для сравнения — последовательно разведенные трубы для водоснабжения дома можно смонтировать после окончания чистовой отделки;
  • Неоправданная сложность схемы водоснабжения в целом. Без маркировки кранов в коллекторном шкафу членам вашей семьи будет нелегко разобраться в назначении каждого из них.

Найти нужный кран без подписи на нем — нетривиальная задача

Исходные данные для разработки проекта

Для составления проекта инженерной системы требуются различные исходные данные и документы. Самым важным документом для разработки системы водоснабжения является техническое задание.

Содержание технического задания для разработки проекта водоснабжения и канализации зависит от вида объекта:

  1. Источник системы водоснабжения – централизованный водопровод населенного пункта/колодец/скважина.
  2. Расположение стояков водоснабжения и канализации.
  3. Перечень точек бытового водопотребления, расположенных в помещение, с указанием их расположения – краны в кухне и ванной комнате, унитазы, душевые кабины, точки подключения стиральных и посудомоечных машин.
  4. Точки хозяйственного водопотребления с указанием их расположения и мощности – фонтаны, SPA, системы пожаротушения, системы полива, краны, устанавливаемые на прилегающей к доме территории.
  5. Требования к оборудованию и материалам (при подключении системы от центральной сети водоснабжения нужно указать типы труб, материал, из которого они изготовлены, места их монтажа, диаметр).
  6. Характеристики насосного оборудования, если таковое требуется для обеспечения водоснабжения.
  7. Централизованная канализация или септик.
  8. Для наружных систем водоснабжения и канализации, топографическая сьемка и технические условия на подключение к централизованным системам.

Если вы не знаете, как нужно заполнить техзадание на проектирование или эта задача вызывает у вас какие-то сложности, вы можете позвонить специалистам и уточнить какую информацию нужно будет включить в документ, а также как правильно ее оформить.

Вторым важным для проектирования документом являются технические условия. Техусловия нужно брать только в случае организации подключения к центральным сетям водоснабжения или канализации, документ не требуется для проектирования автономных систем.

Важными для проектировщиков также являются следующие документы, которые предоставляются собственником:

  • архитектурный план объекта с указанием на нем точек водоснабжения, точек ввода центральной системы и точек водозабора, архитектурный план может предоставляться в бумажном или электронном формате;
  • поэтажный план внутренних помещений строения;
  • геоподоснова земельного участка, принадлежащего собственнику, на котором должно присутствовать топографическое описание местности, параметров грунта и установленных инженерных систем.

Своевременное предоставление необходимых документов позволит специалистам рассчитать точную стоимость проектирования.

Ещё раз о материалах и инструментах

О том, какими бывают трубы для канализации и водоснабжения, вы уже знаете. Осталось выбрать самый оптимальный вариант для самостоятельной сборки.

Трубы для водоснабжения

Выбирая между полипропиленовыми и металлопластиковыми трубами для водоснабжения, рекомендую остановиться на первых. И не только потому, что они обойдутся дешевле.

  • Любой специалист скажет вам, что они надежнее, так как сварные соединения не «разбалтываются» и не текут. Тогда как металлопластик, собранный на фитингах с резиновыми прокладками, приходится постоянно контролировать и подтягивать соединения. А то и менять их. Вряд ли вам захочется в процессе эксплуатации думать о замене труб водоснабжения и канализации.
  • Система из полипропиленовых труб и фитингов действительно намного дешевле. На общую стоимость влияет даже не стоимость самого трубопровода, а цена фитингов – они довольно дорогие, а требуется их много.
  • Этот материал труб водоснабжения и канализации отличается практичностью и надежностью, так как не подвержен коррозии и не влияет на вкус и цвет воды.

Единственное, что может вызвать опасения новичка в этом деле – это необходимость приобретения специального инструмента для спаивания, а также неумение работать с ним. Но эти сомнения можно смело отбросить, потому что стоит «паяльник» недорого (для одноразовой работы можно найти инструмент за тысячу рублей), а в использовании он прост до безобразия.

Вы сами убедитесь в этом, когда дочитаете статью до конца и попробуете самостоятельно спаять трубы для сантехники водоснабжения и канализации.

А пока посмотрите, что вам потребуется для работы:

То есть, помимо утюга вам понадобятся такие простые инструменты, как рулетка и уровень, а также специальные ножницы для ровного разрезания полипропиленовых труб. Хотя без них можно обойтись, если в доме есть ножовка по металлу.

Ножницы часто идут в наборе с «утюгом»

Трубы для канализации

Тут в принципе и выбирать не из чего: только пластик:

  • Чугун и выглядит непрезентабельно, и тяжелый и неудобный для монтажа, и коррозии подвержен.
  • Керамические трубы дорогие и неудобные для самостоятельной сборки – их соединяют с помощью специальных мастик или глиняных замков. К тому же это в основном изделия для наружной канализации.
  • Асбестоцементные трубы меньше 100 мм в диаметре не выпускаются, поэтому и их можно исключить из перечня материалов для устройства внутренней разводки. А вот для наружной они вполне годятся, так как очень прочные и не разрушаются химическими веществами.

Для сборки пластиковых канализационных труб никаких специальных инструментов, кроме той же рулетки, уровня и ножовки, не нужно.

Способы подключения и возможности открытых станций водоснабжения

Одним из вариантов организации водоснабжения является подключение станции открытого типа к магистральному водопроводу. В этом случае достаточно легко получить начальное давление в трубопроводе, так как напор в магистрали варьируется от полутора до четырех бар.

Еще одним способом монтажа является подключение с разрывом водяной струи. В этом случае требуется использование промежуточных элементов, таких как буферные и накопительные емкости.

Комплексы водоснабжения открытого типа, установленные выше водозаборного уровня, могут подключаться как к магистрали подачи воды, так и с использованием накопителей. Независимо от варианта монтажа, подобная установка дает следующие преимущества:

  1. Давление водяного столба на каждом этаже здания поддерживается в заданном интервале.
  2. Минимальное давление на верхнем этаже лежит в интервале от 1,5 до 2 бар. Максимальное давление на нижнем этаже не превышает 4,5 пар. Подобные характеристики препятствуют выходу из строя сантехнических устройств и обеспечивают их надежное функционирование.

Этап 3. Установка счетчиков учета воды

Этой работой могут заниматься только компании, имеющие лицензию на этот вид работ. После установки счётчики опломбируются.

Для квартир используют счётчики воды с диаметром условного прохода 15-25 мм. Что касается производителей, то Госреестр РФ рекомендует для установки свыше 500 моделей счётчиков воды, среди которых продукция таких российских компаний, как Viterra, «Ценнер-Водоприбор», ABB, Wehrle и европейских поставщиков Sensus, Hydrometer, Minol. При выборе счётчика обязательно учтите его чувствительность и допустимые потери напора при его установке.

Счётчики расхода воды сегодня становятся обычными приборами

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
