Надземный газопровод: расстояние и пересечение, требования к прокладке

Как прокладываются внутренние газопроводы

Технологическая структурная схема газопровода

Прокладка внутренних газопроводов производится от наружного понижающего редуктора, расположенного вблизи от точки ввода трубопровода в здание. Наиболее распространенным вариантом является один ввод на секцию. Но в некоторых случаях выполняется отдельный ввод на каждый стояк. На точке ввода также располагается отключающее устройство со специальными изолирующими муфтами, позволяющими перекрыть газ для проверки или при обнаружении утечек.

Перед началом непосредственных монтажных работ и вводом трубопровода в здание производится проверка готовности всех элементов конструкции здания к приемке системы. Должны быть изготовлены все отверстия в стенах или перекрытиях, проверено состояние стен в квартирах, на которых будут устанавливаться трубопроводы, проходящие до газоиспользующего оборудования. Проверяется также наличие и соответствие всем нормам материалов и оборудования.

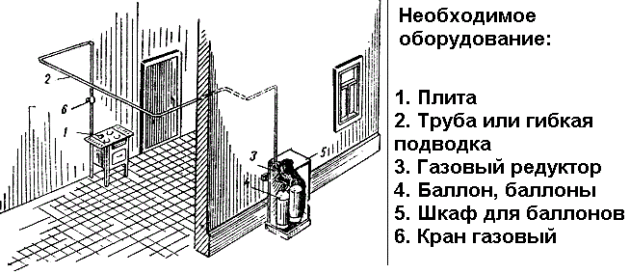

Необходимое оборудование для подключения газовой системы к плите

Размещение запорной арматуры на трубе

Перед монтажом в газопроводную систему краны и задвижки подвергаются внешней ревизии, смазке, проверке прокладок и испытанию на герметичность. При этом место для установки отключающего устройства на газопровод подбирается в соответствии с рекомендациями СП 42-101-2003.

Установка отключающих устройств на газопроводе производится подземно – в колодце или непосредственно грунте или надземно – в несгораемых шкафах, на стенах или трубах.

Монтаж запорной арматуры выполняется так, чтобы ее можно было осмотреть, обслужить и при необходимости демонтировать.

Место для вставки отключающего устройства в газопровод выбирается:

на ответвлениях от магистрали – вне территории потребителя и не далее 100 м от распределительного трубопровода;
при наличии параллельных труб – на расстоянии, удобном для обслуживания обоих устройств;
на выходах и вводах ГРП – на расстоянии 5–100 метров от пункта;
при пересечении газопроводом воздушной ЛЭП – вне ее охранной зоны;
на стенах частных домов – минимум в полуметре от дверных и оконных проемов;
возле газовой плиты – сбоку на трубе на уровне присоединительного штуцера на удалении от плитки 20 см и более;
у газовой плиты или колонки при верхней разводке – на высоте от 1,5 над полом.

Если арматура монтируется на высоте более 2,2 м, то должна быть предусмотрена металлическая лестница и/или площадка на этом уровне.

Если производится монтаж колодцев, то делать их следует из несгораемых стройматериалов. Подойдет камень, кирпич, бетон и т.п. Но никаких древесины или пластика.

Для внутренних и надземных наружных газопроводов с трубами из стали и полиэтилена, используемых для природного газа и СУГ в паровой фазе с давлением до 0,005 МПа, рекомендованы обычные краны шарового типа

Уплотнение фланцевых соединений следует производить следующими прокладками из:

паронита – при давлении до 1,6 МПа;
маслобензостойкой резины – при давлении до 0,6 МПа;
алюминия – при любом давлении;
меди – при любом давлении (кроме газопроводов с сернистым газом);
полиэтилена высокой и низкой плотности, фторопласта – при давлении до 0,6 МПа.

Стоит заметить, что фланцевые соединения прямоугольного и квадратного типа довольно сложны в обработке и сложно обеспечить надежную герметичность соединения, поэтому лучше отдавать предпочтение фланцевым соединениям круглой формы.

Отключающие устройства в обязательном порядке устанавливаются:

на вводе в здание;
перед наружной установкой потребляющей газ;
на вводе и выходе ГРП;
на длинных тупиковых отводах;
на ответвлениях от общей магистрали в поселок, квартал или на предприятие;
при пересечении трубопроводом железных и автомобильных дорог, а также водных преград.

Все устанавливаемые поворотные краны должны иметь ограничитель поворота ручки на 90, а задвижки – указатель степени открытия.

И все устройства с диаметром до 80 мм обязаны иметь на корпусе риску с указанием направления тока газа.

Особенности охранной зоны газопроводов высокого давления

Охранная зона газопровода 1-й и 2-й категории обустраивается одинаково. Их функция – подвод газа к распределительным сетям низкого и среднего давления.

Газопроводы высокого давления 1-й категории работают с газом под давлением от 0,6 МПа до 1,2 МПа, если они перемещают природный газ или газовоздушные смеси. Для углеводородных газов, перемещаемых в сжиженном виде, это давление не должно превышать 1,6 МПа. Их охранная зона составляет 10 м в обе стороны от оси газопровода в случае распределительных газопроводов и 50 метров для магистральных газопроводов высокого давления, по которым транспортируется природный газ. В случае если ведётся транспортировка сжиженного газа, охранная зона составляет 100 м.
Газопроводы высокого давления 2-й категории транспортируют природный газ, газовоздушные смеси и сжиженный газ под давлением от 0,3 до 0,6 МПа. Их охранная зона составляет 7 м, а в случае если газопровод магистральный – 50 м для природного газа и 100 – для сжиженного.

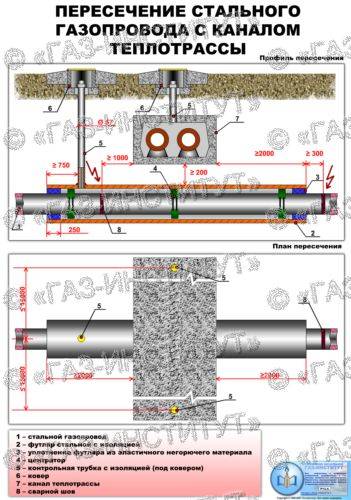

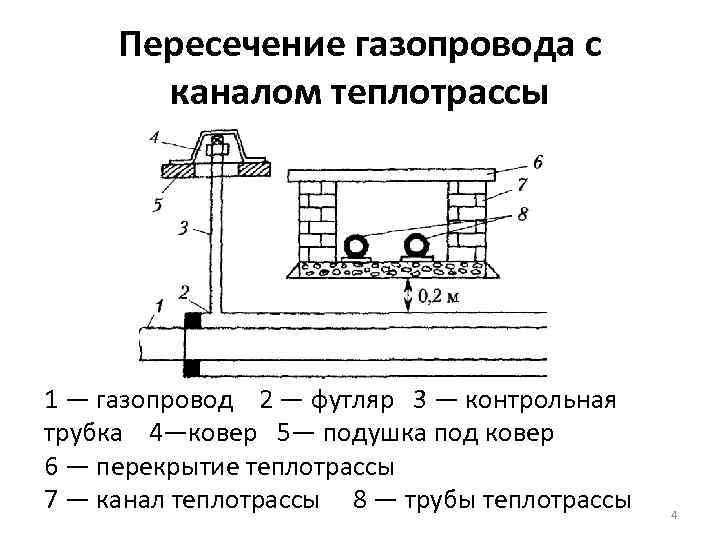

Расстояния между надземными газопроводами и трубопроводами другого назначения

Голубое топливо является опасным веществом, которое может воспламениться от нагревания и искры. Исходя из этого, к прокладке труб для его транспортировки предъявляются особые требования.

Минимальное расстояние от газопровода до других коммуникаций:

отопление — 15 см;
канализация — 15 см;
водопровод — 15 см;
телефонный кабель — 50 см;
силовой кабель — 50 см.

Пересечение газопровода с водопроводом

Если в процессе монтажа произошло пересечение газопровода с водопроводом, на трассе с голубым топливом делаются наклонные участки, в нижних частях которых устанавливаются сифоны для сбора конденсата. Обязательным требованием является верхнее расположение газопровода. При этом просвет по вертикали между коммуникациями должен быть не менее 25 см.

Из истории газопроводов

Первые газопроводы использовались ещё в Древнем Китае. В качестве труб применялся бамбук, а в трубах не было и газ подавался «самотёком». Соединения бамбуковых труб запаковывались паклей, такие сооружения позволяли китайцам отапливать и освещать свои жилища, выпаривать соль.

Первые европейские газопроводы появились во второй половине 19-го века. Тогда газ применялся для создания уличного освещения. Первыми уличными фонарями были масляные, а в 1799 году француз Лебон предложил термолампы, способные освещать и отапливать помещения. Идея не была поддержана правительством, и он обустроил тысячами свой дом, который до самой смерти инженера оставался парижской достопримечательностью. Только в 1813 году ученикам Лебона удалось начать освещение городов таким способом, но это было уже в Англии. В Париж оно попало через шесть лет, в 1819 году. В качестве топлива использовался искусственный угольный газ.

Санкт-Петербург начал отапливать помещения, передавая газ по газопроводу в 1835 году, а Москва – в 1865 году.

О классификации газопроводных магистралей

Нужда в классификации газопроводов пришла в нашу жизнь с повсеместным распространением технологий использования газа для нужд населения. Отопление жилых, административных, промышленных зданий, использование газа как в приготовлении пищи, так и в производстве уже давно стала для нас обыденной вещью.

Магистральный газопровод

Классификация газопроводов являет собой необходимые меры и правила по систематизации прокладки газовых магистралей. Газовые коммуникации могут различаться как по тому, какое у них назначение, так и по ряду показателей, таких как: давление, материал, из которого он изготовлен, местоположение, объемы транспортируемого газа и другие.

Планируемые к возведению газопроводы в России

Карта газопроводов России на стадии разработки включает в себя пять участков. Не реализован проект «Южного потока» между Анапой и Болгарией, строится «Алтай» — это газопровод между Сибирью и Западным Китаем. Прикаспийский газопровод, который будет поставлять природный газ с Каспийского моря, в перспективе должен проходить через территорию РФ, Туркменистан и Казахстан. Для поставок из Якутии в страны Азиатско-Тихоокеанского региона строится еще одна трасса — «Якутия-Хабаровск-Владивосток».

Магистральные газопроводы представляют собой комплексы сооружений, которые предназначены для перемещения горючих газов с мест их добычи или производства к конечным местам потребления.

Классификация магистральных газопроводов (согласно рабочему давлению):

І класса – высокого давления, более 25 кгс/см2;
ІІ класса – среднего давления, 12-25 кгс/см2;
ІІІ класса – низкого давления, до 12 кгс/см2.

Кроме того, газопроводы могут быть:

магистральными – сооружают с целью передачи газа из мест добычи к конечным пунктам (как уже говорилось ранее);
местными – с целью сбора природного газа для распределения его в городах, промышленных предприятиях.

Магистральные газопроводы России имеют разную производительность. Она определяется, исходя из данных по топливно-энергетическому балансу тех районов, где предполагается создание газопровода, определение рационального годового количества газа с учетом объемов использования ресурса на перспективу лет после начала эксплуатации магистрального газопровода.

Обычно производительность магистрального газопровода характеризуют как количество газа, которое поступает в него за год. В основном, производительность будет иметь показатель, меньший за это значение из-за неравномерного использования газа по дням недели или сезонам года. Это обусловлено колебаниями температуры внешнего воздуха и режимом работы пользователей газа. Это обусловлено колебаниями температуры внешнего воздуха и режимом работы пользователей газа.

Для увеличения производительности магистральных газопроводов на разных участках могут быть сооружены лупинги. В случае расчетов стационарных режимов работы газопроводов во время решения некоторых задач место расположения лупинга не имеет значения.

Существенным образом увеличить производительность газопровода может монтаж на компрессорных станциях центробежных нагнетателей с приводом от газовых турбин или мощных электромоторов. Первый тип машин использует топливо в виде газа, а именно – транспортируемый газ. Сжигание такого газ в камерах сгорания этих аппаратов не представляет большой проблемы по сравнению с применением жидкого топлива.

Это один из главных факторов, который влияет на выбор определенной системы автоматического регулирования производительности объектов. Протекание переходных процессов в газопроводах не должно осуществляться произвольно. Переходные процессы в системах с автоматическим регулированием обычно имеют затухающий характер.

Во время расчета и исследования динамики процессов регулирования производительности магистральных газопроводов, исследователи имеют дело с инерционными процессами, которые обязаны своей спецификой движущемуся потоку газа по трубопроводу; с другой стороны – малоинерционными процессами, порожденными влиянием масс подвижных элементов компрессионных аппаратов. Принимая к вниманию сложность этого автоматизированного комплекса, вполне допустимо рассмотрение влияние этих факторов разных порядков отдельно.

Управление магистральным газопроводом России обычно осуществляется государственной компанией, которая следит за состоянием всей системы и нанимает квалифицированных работников. Также она следит за регулярным повышением уровня квалификации последних.

Наземная прокладка газопроводов

Наземную прокладку, как правило, предусматривают:

в болотах, не примыкающих к затопляемым поймам рек:
при продольном и поперечном уклоне болот, но превышающем 10 %;
в болотах, не подлежащих осушению;
при возможности укладки газопровода в горизонтальных и вертикальных плоскостях естественным изгибом.

Обвалование наземных газопроводов выполняют песчаным грунтом с откосами не менее 1:1.25 и устройством под газопроводом двухслойной хворостяной выстилки, уплотненной слоем песчаного грунта. Высоту обвалования принимают по результатам теплотехнического расчета. Поверх песчаной присыпки допускается устраивать обвалование минеральным грунтом.

Охранные зоны при проектировании газопроводов: отвод земель и обустройство

Определить, какая охранная зона газопровода должна применяться в каждом конкретном случае, помогут Правила охраны газораспределительных сетей. Обычно эта документация вместе с другими разрешениями предоставляется проектировщиками. Вопрос о том, кто будет проводить согласование проекта со службами, осуществляющими эксплуатацию сетей, а также с местными властями, определяется договором на производство работ. Организация, выполняющая проект, должна иметь лицензию на данные виды работ.

Первым этапом создания охранной зоны является выполнение контрольно-исполнительной съемки. Её основной целью является проверка правильности привязок и их соответствия проектной документации.

Результатом этой съёмки являются уточненные координаты характерных точек готовой трассы, местоположение, количество и геометрия элементов и частей газопровода, а также установленных регуляторных пунктов, измерительных приборов, ГРП и ГРУ, опор и других конструкций.

Охранные зоны для газораспределяющих сетей определяются Правилами, утверждёнными 20.11.2000 постановлением Правительства №878.

Охранные зоны газовых магистралей регламентируются Правилами, утвержденными Минтопэнерго 29.04.1992 и Гостехнадзором (№9) 22.04.1992.

Результатом данных работ является карта или план на данный объект землеустройства, который подлежит согласованию с владельцами или пользователями земельных участков, по которым проходит газопровод. Один экземпляр землеустроительного дела по данному участку передаётся в государственные органы земельного реестра.

Многие владельцы дач и частных домов часто сами провоцируют судебные разбирательства строя дома или любые другие постройки так что, например соседский «участок» утопает в тени. А ведь существует целый перечень правил, нормативов который предусматривает расстояния, длину, высоту и другие параметры при строительстве и прокладке инженерных четей (водопровода, газопровода и др.)

Приведем наиболее часто встречающиеся из них при индивидуальном строительстве – их знание поможет Вам не совершать ошибок, дабы потом не пришлось сносить построенное своими руками и начинать строительство заново.

Что такое охранная зона газопровода и для чего она нужна

Это участок земли, симметричный относительно оси газопровода, ширина которого зависит от типа газопровода и устанавливается специальными документами. Установление охранных зон газопроводов даёт возможность запретить или ограничить строительство в районе прохождения газопровода. Целью её создания является создание нормальных условий для работы газопровода, его регулярного обслуживания, сохранения целостности, а также минимизация последствий возможных аварий.

Существуют «Правила охраны магистральных трубопроводов», регламентирующие установление охранных зон для различных трубопроводов, в число которых входят и газопроводы, транспортирующие природный или другие газы.

На территории охранной зоны разрешено ведение сельскохозяйственных работ, однако запрещено вести строительство. Работы по реконструкции существующих и сетей должны быть согласованы с организацией, осуществляющей обслуживание и эксплуатацию газопровода. К числу работ, которые запрещено проводить в охранной зоне, относится также обустройство подвалов, выполнение сварочных работ, установка ограждений, препятствующих свободному доступу к трубам, создание свалок и хранилищ, установка лестниц, опирающихся на газопровод, а также устройство самовольных подключений.

Градостроительство Охранные зоны наружных инженерных сетей

Состав и расстояния от объектов строительства до инженерных коммуникаций т.е. охранные зоны — определены в СНиП 2.07.01-89*, актуальная действующая редакция этого СНиПа — СП 42.13330.2011. Собственно из этого СНиПа следует:

Охранная зона бытовой канализации

Отличают напорную и самотечную канализацию. Соответственно охранная зона бытовой напорной канализации — 5 метров от трубы до фундамента здания или сооружения.

Если канализация самотечная, то согласно СНиП охранная зона составит — 3 метра.

При этом минимальное расстояние от забора или опор контактной сети до канализации составит 3 и 1,5 метра соответственно.

Охранная зона водопровода

Охранная зона водопровода — 5 метров от фундамента объекта до сети. Охранная зона от фундамента ограждения предприятий, эстакад, опор контактной сети и связи, железных дорог до водопровода — 3 метра.

Кроме того, из СП 42.133330.2011 Таблица 16 (подробнее см.ниже), можно подчерпнуть следующие сведения, касающиеся прокладки водопровода и канализациионных труб:

«2. Расстояния от бытовой канализации до хозяйственно-питьевого водопровода следует принимать, м: до водопровода из железобетонных и асбестоцентных труб — 5; до водопровода из чугунных труб диаметром до 200мм — 1.5 , диаметром свыше 200мм — 3; до водопровода из пластиковых труб — 1,5.

Расстояние между сетями канализации и производственного водопровода в зависимости от материала и диаметра труб, а также от номенклатуры и характеристики грунтов должно быть 1,5м.»

Охранная зона тепловых сетей

Минимальная охранная зона тепловых сетей от наружной стенки канала, тоннеля, от оболочки бесканальной прокладки, до фундамента здания — 5 метров.

Охранная зона кабелей и сетей связи

Охранная зона силовых кабелей всех напряжения и кабелей связи от сети до фундамента здания или сооружения — 0,6 м.

А вот и сама таблица — её первая часть:

Охранная зона ЛЭП

Впрочем, согласно того же пункта, если силовые линии проложены в границах населенных пунктов под тротуаром то:

до 1 кВт, допустимая охранная зона от крайних проводов — 0,6 метра до фундамента здания и 1 метр до проезжей части.
Для линий свыше 1 и до 20 кВт — охранная зона составит 5 метров.

Согласно тому же приложению, в местах где линии ЛЭП пересекают судоходные реки, охранная зона для них составит 100 метров. Для несудоходных рек охранные зоны не меняются.

В охранных зонах ЛЭП определен особый порядок землепользования. В пределах охранных зон земля не отторгается у владельца, но на её использование накладываются обременения — не строить, не складировать, не блокировать, не долбить сваи, не бурить шурфы, работы с помощью тяжелой техники производить только по согласованию с Сетевой организацией, и т.п. подробнее — см. постановление.

Охранные зоны хоть и определяются согласно приложению, но в конечном итоге устанавливаются владельцем сетей, сведения о них передаются в кадастровую палату. Пункт 7й постановления гласит, что сетевая организация должна за свой счет разместить сведения о наличии, опасности, и размерах охранных зон, в этих самых зонах — т.е. установить соответствующие информационные знаки.

Охранная зона жилых домов и общественных зданий

Так же в СП 42.13330.2011, можно найти таблицу регламентирующую расстояние от жилых домов до гаражей, автомобильных стоянок и станций технического обслуживания и до общественных зданий включая образовательные и дошкольные учреждения.

Охранная зона деревьев и кустарника

На самом деле эту таблицу стоит понимать с точностью до наоборот, так как регламентируется расстояние от зданий до деревьев и кустарника (зеленых насаждений).

Из неё следует, что минимальное расстояние от стены здания до оси ствола дерева составляет 5 метров.

Охранная зона газопровода

Газопроводы различают по устройству (надземные, подземные) по давлению внутри трубы (от нескольких килопаскалей, до 1,5 мегапаскалей) и диаметру трубы. Расстояние от газопровода до здания определено в СП 62.13330.2011 в Приложении Б. Здесь представлены выдежки из этого приложения для определения охранных зон для подземных и надземных газопроводов.

Минимальные расстояния между инженерными коммуникациями

Еще в СП можно найти таблицу регламентирующую минимальные расстояния между инженерными коммуникациями. Расстояния между водопроводом и канализацией, силовыми кабелями и тепловыми сетеми, между ливневой канализацией и бытовой, и т.д.

Преимущества газовых коммуникаций из полиэтилена

Полимерные трубы имеют неоспоримое преимущество перед аналогичными изделиями из стали, поскольку:

Они абсолютно не подвержены коррозии под воздействием агрессивной окружающей среды. Это обеспечивает более низкую смету расходов, необходимых на строительство, обслуживание и ремонт газопровода.
Полимер очень легко поддается обработке (резке и свариванию) при необходимости подгонки трубы.
Технология изготовления полиэтиленовых труб позволяет сделать их внутренние стенки абсолютно гладкими, что значительно увеличивает пропускную способность газопровода.
В процессе эксплуатации таких труб не происходит снижения их пропускной способности из-за засорения стенок различными веществами, поскольку они очень гладкие и эластичные.
Полимер, из которого изготавливаются трубы, не способен вступать в химическую реакцию с какими-либо другими химическими веществами. Поэтому газопровод не требует создания дополнительной защиты.
Полиэтилен не является проводником электрического тока. Именно поэтому трубы, изготовленные из него, не боятся возникновения в них блуждающих токов, которые могли бы привести к аварии в результате взрыва газа. То есть при использовании полиэтиленовых труб для прокладки подземных газовых коммуникаций не нужно помещать их в дорогостоящий стальной футляр, что потребовало бы увеличения стоимости строительства.
Полиэтиленовые трубы обладают прекрасной гибкостью, что очень хорошо при прокладывании газопроводов методом горизонтально-направленного бурения, когда скважина имеет достаточно крутые повороты для обхождения различных препятствий. Например, максимальный радиус изгиба такой трубы может достигать величины, равной 10 величинам ее наружного диаметра. Это позволяет значительно снизить расходы на приобретение соединительных элементов.
Полимер имеет вес, который значительно ниже (в 7 раз!) Веса аналогичной трубы, изготовленной из стали. Данное свойство значительно облегчает укладку газопровода, чем значительно удешевляет его строительство.
Трубы из полиэтилена имеют отличную устойчивость к перепадам температур, что увеличивает надежность газовых коммуникаций. Производители гарантируют, что газопровод из полиэтиленовых труб прослужит 50 и более лет без снижения своих первоначальных эксплуатационных характеристик (это почти в три раза дольше, чем гарантийный срок эксплуатации стальных газовых труб).

Однако, несмотря на все достоинства полимерных труб, существует ряд ограничений, которые не допускают строительства газопроводов с их применением.

В каких случаях не допускается применение полиэтиленовых труб?

Существует ряд условий, которые ограничивают применение полимерных труб при строительстве подземных газопроводов. Запрещается использование полиэтиленовых труб:

Если в условиях данной местности возможно промерзание грунта, в результате которого температура стенки трубы может опуститься ниже -15°С (такое возможно при температуре окружающего воздуха ниже -45°С).
Если предусматривается протекание по ним сжиженного углеводородного газа.
В той местности, где наблюдаются землетрясения, магнитуда которых превышает 7 балов, если невозможно обеспечить ультразвуковой контроль целостности сварных швов.
При обустройстве газопроводов наземного (надземного), наружного и внутреннего типов, а также при прокладке труб внутри тоннелей, каналов и коллекторов.
При прохождении газопровода над различными преградами, как естественного, так и искусственного происхождения (например, над автомобильными или железными дорогами).

Теперь, имея некоторые знания по выбору типа газопровода и правилам его прокладки, можно начинать прохождение всех этапов по строительству газовых коммуникаций на вашем участке.

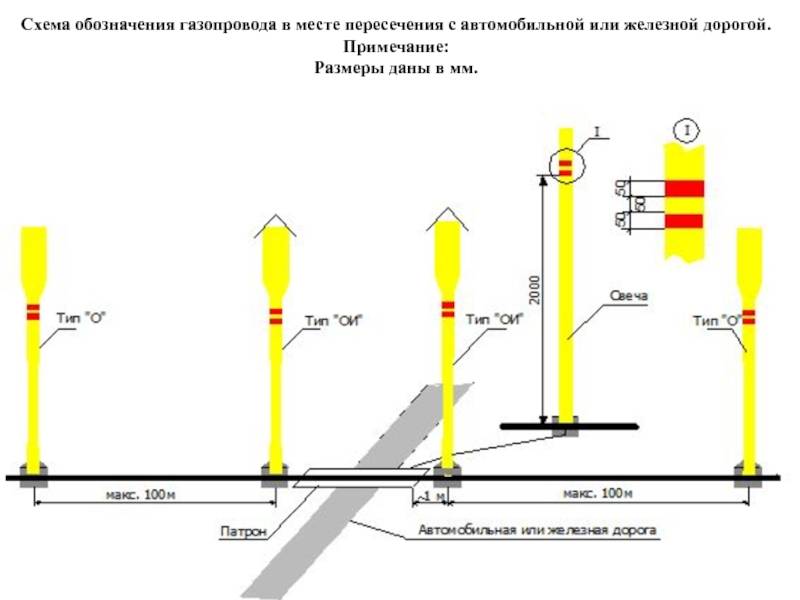

Пересечение газопроводами ЛЭП и дорог

Пересечение газопроводами ЛЭП напряжением 110 кВ и выше осуществляют в соответствии с (8).

Пересечения газопроводом железных и автомобильных дорог, трамвайных путей предусматривают подземно (под земляным полотном) или надземно (на опорах или эстакадах или с применением висячих, вантовых, шпренгельных переходов). При этом необходимо учитывать перспективу развития дороги, оговоренную в технических условиях предприятия, в ведении которого находится пересекаемая дорога. Опоры, эстакады, висячие, вантовые, шпренгельные переходы газопроводов выполняют из негорючих конструкций.

При переходе подземного газопровода через железнодорожные пути в многолетнемерзлых грунтах предусматриваются мероприятия по предупреждению оттаивания грунта земляного полотна и основания.

Прокладка газопровода в теле насыпи, а также под мостами и в искусственных сооружениях (водопропускных, водоотводных, дренажных трубах и т. д.) железной дороги запрещается.

Определение сейсмичности площадки строительства газопровода проводят в соответствии С СП 14.13330.2014 и СП 47.13330.2016.

При пересечении газопроводом активных тектонических разломов применяют надземную прокладку стальных газопроводов или прокладку полиэтиленовых газопроводов, а также наземную прокладку полиэтиленовых газопроводов в защитной оболочке.

Вернуться на Главную

Виды газопроводов

Углеводородные газы в мировом сообществе признаются более перспективным видом сырья, чем нефть, и намного более продуктивным, чем уголь. Для транспортировки СУГ – сжиженных углеводородных газов – требуются особые условия, как и для хранения. Иногда их называют, в зависимости от происхождения, СНГ (нефтяные) или СПГ (природные). На сегодняшний день подразумевается, что все три аббревиатуры обозначают то же, что и СУГ, но у этих смесей иногда значительная разница в составляющих, и это заставляет предполагать необходимость разработки отдельных стандартов для СПГ.

Задвижка газопровода

Из-за потенциальной взрывоопасности к прокладке сетей предъявляются особые правила. Существуют:

специальный СП 62.13330.2011 «Газораспределительные системы» (переработанная и дополненная редакция СНиП 42-01-2002);
вспомогательная таблица (В.1*), в которой указаны минимальные расстояния, вытекающие из свода правил;
ФНиП «Правила безопасности для объектов, использующих сжиженные углеводородные газы» (ПБ были утверждены Приказом от 21.11.2013 № 558);
недавно принятый ГОСТ 9.602-2016 «Единая система защиты от коррозии и старения. Сооружения подземные», имеющий отношение к защите газораспределительных систем.

Около города

Расстояние от жилых и общественных зданий до газопровода можно найти в «Правилах охраны газораспределительных сетей», утвержденных Постановлением Правительства Российской Федерации от 20.11.2000 № 878. Основные требования к любым трубопроводам – надежность и безопасность в эксплуатации.

Многое зависит от способности всего комплекса обеспечивать правила промышленной безопасности на любом этапе, а также возможности отключения отдельных участков для производства работ по ремонту и сохранности.

Станция

Магистральные газопроводы

Устанавливают для перемещения сырья на значительные расстояния. Относятся к числу опасных сооружений, потому что через них идет газ под высоким давлением. Первая категория предполагает до 10 МПа, вторая – до 2,5 МПа. Для поддержания высокого давления по пути транспортировки необходимы газокомпрессорные станции. Газораспределительные станции снижают давление для подачи на ГРП, откуда топливо доставляется непосредственно потребителю.

Прокладка газовой трубы

Распределительные сети

Распределительные газопроводы прокладываются от ГЗРС к потребителю с соблюдением необходимых правил безопасности. Это означает, что в них поддерживается параметр низкого, высокого или среднего давления газа. Допустимое расстояние от газопровода до фундамента здания (сооружения) регламентируется с учетом требований свода правил.

Необходимость соблюдать определенную дистанцию продиктована количеством выходов, одноступенчатостью или многоступенчатостью, давлением газа на выходе (низкого, среднего – от 5 КПа до 0,3 МПа, высокого – от 0,3 до 1,2 МПа).

На фото изображена газовая труба.

Рядом с деревней

Прокладка наружных и внутренних газопроводов

Внутренний газопровод – система труб и коммуникаций, расположенная внутри сооружений. Разводка труб в этом случае не должна быть закрыта никакими дополнительными накладками или спрятана в стену, должен быть свободный доступ для регулярного профилактического обследования и ремонтных работ.

При расположении газовой коммуникации наружным методом должен быть максимально ограничен доступ посторонних к ней людей. Для этого элементы конструкции крепятся на достаточно высокой высоте. Фиксация труб к стенам фасада должна быть надежной, чтобы исключить падения газовой трубы.

Схема системы газоснабжения

2.5.279

Угол пересечения ВЛ с надземными и наземными газопроводами, нефтепроводами, нефтепродуктопроводами, трубопроводами сжиженных углеводородных газов, аммиакопроводами*, а также с пассажирскими канатными дорогами рекомендуется принимать близким к 90°.

________________

* Газопроводы, нефтепроводы, нефтепродуктопроводы, трубопроводы сжиженных углеводородных газов, аммиакопроводы в дальнейшем именуются трубопроводы для транспорта горючих жидкостей и газов.

Угол пересечения ВЛ с надземными и наземными трубопроводами для транспорта негорючих жидкостей и газов, а также с промышленными канатными дорогами не нормируется.

Достоинства газовых трубопроводов из полиэтилена

Полиэтиленовые трубы для газификации имеют большой спрос на современном строительном рынке. Это связано с тем, что они обладают рядом достоинств, в сравнении с остальными аналогами:

обладают резистентностью к губительному воздействию коррозии и агрессивным химическим соединениям;
полиэтиленовые трубы легко обрабатывать при монтаже (резка, подгонка);
внутренние стенки отличаются феноменальной гладкостью, поэтому их пропускные показатели очень высоки;
полимер не вступает в химические реакции с какими-либо веществами;
полиэтиленовые изделия не проводят электрический ток, поэтому они идеально подходят для подземной прокладки, ведь блуждающие токи в грунте им не страшны;

Трубы из полиэтилена используются в газопроводах достаточно часто, так как они не подвержены коррозии

Важно! полиэтиленовые изделия гораздо дешевле стальных аналогов, что является в некоторых случаях определяющим фактором

вес полиэтиленовых труб в 7 раз ниже, чем изделий, изготовленных из стали, что упрощает их хранение, транспортировку и прокладку;
такие изделия обладают хорошей резистентностью к температурным перепадам;
эксплуатационный срок полиэтиленовых изделий составляет при нормальном использовании 50 лет.

В каких случаях не допускается использование полиэтиленовых труб?

Однако несмотря на все свои преимущества изделия из полиэтилена имеют и ограничения. Рассмотрим случаи, когда использование полиэтиленовых трубопроводов для транспортировки газа недопустимо:

полиэтиленовые газопроводы не разрешается использовать в тех случаях, когда условиях конкретного климатического региона температура стенки трубопровода может опуститься ниже -15 °C. Такие показатели могут быть достигнуты в случае, если температура окружающей среды опускается ниже -45 °C;
категорически запрещается использовать полиэтиленовые трубы для транспортировки сжиженного углеводородного газа, так как это разрушит их стенки и приведёт к аварийной ситуации;
в сейсмоактивных районах, если магнитуда землетрясения превышает 7 баллов. Однако в случае если имеется возможность установления ультразвукового контроля за сварными швами, использование полиэтиленовых труб разрешается при 7 и более баллах;
при монтаже надземных газопроводных коммуникаций;
при прокладке коммуникаций, транспортирующих газ, наружного и внутреннего вида;
при монтаже трубопроводов внутри тоннелей, каналов и т. д.
стоит также отметить, что прокладка полиэтиленовых труб категорически возбраняется в случае, если газопроводная конструкция проходит над автомобильными или железными дорогами.

В газовых сетях с высоким давлением и проложенных наземным способом разрешается применять только стальные трубы

Выводы и полезное видео по теме

Обзор цокольного ввода – снаружи и изнутри:

Ввод газа в дом от газгольдера:

Мероприятия по вводу газопровода в дом:

Монтаж цокольного ввода – это всего лишь один из этапов подключения дома к магистрали, подающей природное топливо, но отнестись к нему нужно серьезно и ответственно. Рекомендуем заключить договор с обслуживающей компанией, которая проведет установку, подключение, тестирование, а в дальнейшем будет контролировать работу газопровода.

Появились вопросы по теме статьи? Задайте их нашим экспертам – блок для связи расположен ниже. Также вы можете дополнить материал ценными сведениями или поучаствовать в обсуждении.

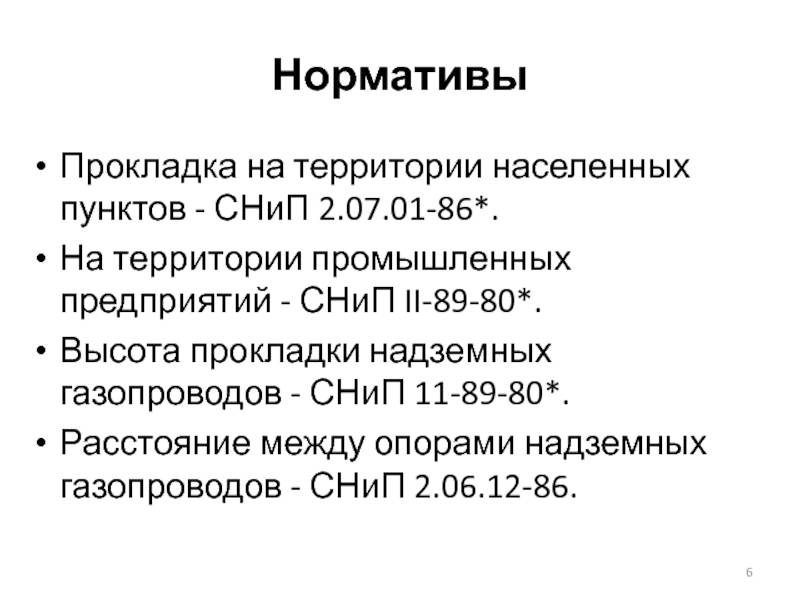

Особенности устройства надземного газопровода
