Как лучше подключить лампочки последовательно или параллельно

Смешанное соединение

Другое название этой схемы последовательно-параллельная цепь. В ветвях параллельной цепи включено последовательно несколько потребителей, например, накаливания, галогенных или светодиодных. На LED-матрицах часто применяется такая схема. Этот способ дает некоторые преимущества:

  • подключение отдельных групп лампочек на люстре (например, 6-рожковой);
  • если сгорит лампа – не будет гореть только одна группа, из строя выйдет только одна последовательная цепь, остальные, параллельно стоящие, будут светить;
  • группируйте лампы последовательно одной мощности, а параллельные цепи – разной, если это нужно.

Недостатки те же, что присущи последовательным цепям.

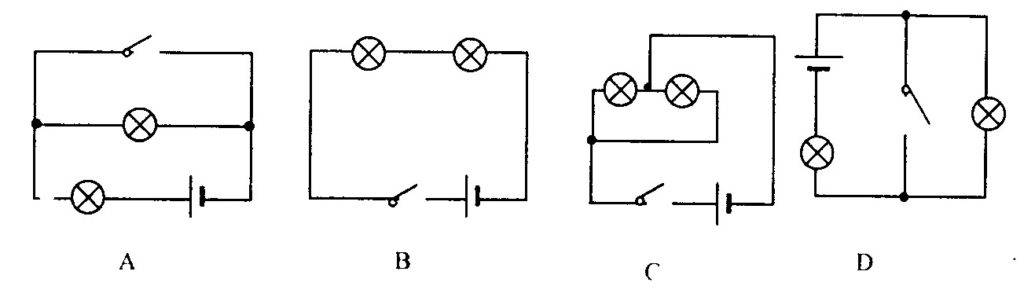

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

  • проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
  • автоматы питания освещения должны быть под замком;
  • работы производить исправным инструментом.

Расчёт ограничительного резистора

Взглянув на вольт-амперную характеристику светодиода, становится понятно: насколько важно не ошибиться при расчёте ограничительного резистора

Даже небольшой рост номинального тока приведёт к перегреву кристалла и, как следствие, к снижению рабочего ресурса. Выбор резистора производят по двум параметрам: сопротивлению и мощности. Сопротивление рассчитывают по формуле:

  • U – напряжение питания, В;
  • ULED – прямое падение напряжения на светодиоде (паспортное значение), В;
  • I – номинальный ток (паспортное значение), А.

Полученный результат следует округлить до ближайшего номинала из ряда Е24 в большую сторону, а затем рассчитать мощность, которую должен будет рассеивать резистор:

R – сопротивление резистора, принятого к установке, Ом.

Более подробную информацию о расчётах с практическими примерами можно получить в статье о расчете резистора для светодиода. А тот, кто не желает погружаться в нюансы, может быстро рассчитать параметры резистора с помощью онлайн-калькулятора.

Напряжение питания светодиодов

Несмотря на то что электрический параметр №1 для светодиода – это номинальный ток, часто для расчётов необходимо знать напряжение на его выводах. Под понятием «напряжение светодиода» понимают разницу потенциалов на p-n-переходе в открытом состоянии.

Оно является справочным параметром и вместе с другими характеристиками указывается в паспорте к полупроводниковому прибору. 3, 9 или 12 вольт… Часто в руки попадают экземпляры, о которых ничего не известно. Так как узнать падение напряжения на светодиоде?

Теоретический метод

Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр.

Для этого переключатель цифрового тестера переводят в положение «проверка на обрыв» и щупами поочерёдно касаются выводов светодиода. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла. Таким образом, можно сделать вывод не только о цвете свечения, но и о работоспособности полупроводникового прибора.

Светоизлучающие диоды разных цветов изготавливают из различных полупроводниковых материалов. Именно химический состав полупроводника во многом определяет напряжение питания светодиодов, точнее, падение напряжение на p-n-переходе.

В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Однако есть определённый диапазон значений, которых зачастую достаточно для проведения предварительных расчетов элементов электронной цепи.

С одной стороны, размер и внешний вид корпуса не влияют на прямое напряжение светодиода. Но, с другой стороны. через линзу можно увидеть количество излучающих кристаллов, которые могут быть соединены последовательно. Слой люминофора в SMD светодиодах может скрывать целую цепочку из кристаллов.

Ярким примером является миниатюрные многокристальные светодиоды от компании Cree, падение напряжения на которых зачастую значительно превышает 3 вольта. В последние годы появились белые SMD светодиоды, в корпусе которых размещено 3 последовательно соединённых кристалла. Их часто можно встретить в китайских светодиодных лампах на 220 вольт.

Естественно убедиться в исправности LED-кристаллов в такой лампе при помощи мультиметра не удастся. Стандартная батарейка тестера выдаёт 9 В, а минимальное напряжение срабатывания трёхкристального белого светоизлучающего диода – 9,6 В. Также встречаются двухкристальная модификация с порогом срабатывания от 6 вольт.

Практический метод

Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.

Здесь всё просто: резистор ограничивает ток, а вольтметр отслеживает прямое напряжение светодиода. Плавно увеличивая напряжение от источника питания, наблюдают за ростом показаний на вольтметре. В момент достижения порога срабатывания светодиод начнёт излучать свет.

В какой-то момент яркость достигнет номинального значения, а показания вольтметра перестанут резко нарастать. Это означает, что p-n-переход открыт, и дальнейший прирост напряжения с выхода БП будет прикладываться только к резистору. Текущие показания на экране и будут номинальным прямым напряжением светодиода.

Если ещё продолжить наращивать питание схемы, то расти будет только ток через полупроводник, а разность потенциалов на нём изменится не более чем на 0,1-0,2 вольт. Чрезмерное превышение тока приведёт к перегреву кристалла и электрическому пробою p-n-перехода.

Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.

В отсутствии регулируемого блока питания можно запитать светодиод «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.

Существующие способы подключения

Подключение группы розеток

Розетки в количестве больше двух штук соединяются тремя способами: последовательно, параллельно и смешанно. Электрики используют другие термины – звездой (для первого варианта), шлейфом (для второго). Прежде чем выбрать один из методов, необходимо выяснить плюсы и минусы каждого, и выбрать подходящий для конкретной квартиры.

Если в помещении проведена электрика, важно учитывать способ разводки кабелей и общую доступную мощность. Новые могут превысить предел, провод придется тянуть от щитка

Параллельное подключение

Параллельное подключение

Суть метода – подключение розеток в одном распределительном блоке, на который приходится вся нагрузка при включении электрооборудования. От общедомового щитка к распредкоробке протягивают кабель, от него тянут разводку на каждую точку питания (провода отдельные).

Плюсом способа является независимая работа каждой точки питания и выключателя. Если одно устройство перегорит, другие продолжат работу. Но если основной провод придет в негодность, напряжение пропадет полностью. В такой ситуации проще найти разрыв и устранить неисправность.

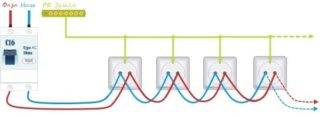

Последовательное соединение

Схема последовательного подключения розеток

Подключение шлейфом означает последовательный переход от первой розетки к следующей. Вместо скруток проводов используются контакты устройств. На первый механизм подключают фазовый и нулевой кабели, потом на следующий и последовательно до последнего.

Способ «чистом виде» используют редко. Например, если нужно поставить дополнительную розетку или выключатель или переставить одно из устройств на некоторое расстояние. Во второй ситуации старую точку доступа оставляют, от нее проводят к новому месту – так меньше придется штробить стены.

Смешанное соединение и заземление при последовательном подключении

Если принято решение использовать последовательное соединение розеток, можно усилить общую конструкцию, использовав смешанный способ. Суть метода заключается в следующем:

  1. К распределительной коробке от общедомового щитка подводят центральный кабель.
  2. На предварительном плане электропроводки выбирают наиболее отдаленную точку доступа к питанию.
  3. Выбранная розетка подключается от кабеля распредкоробки.
  4. От этого устройства запитываются остальные.

Такой способ повышает надежность сети. Если розетка выходит из строя, остальные продолжают работать. Отключение всей системы возможно только в случае неисправности основного кабеля, скрутки в распредкоробке.

Такая техника имеет минусы – большая длина используемых проводов, необходимость установить несколько распредкоробок (на каждое ответвление). Чтобы точно знать, можно ли в сеть включать высокомощные приборы, необходимо рассчитывать напряжение до этапа проводки кабелей. Точный расчет поможет выбрать, как подключить розетки в итоге – последовательно, параллельно или смешанно.

Кольцевое соединение

Пример кольцевой проводки

Подобный способ подключения является редкостью в постсоветских странах. Метод имеет ряд неоспоримых преимуществ, поэтому в последнее время набирает популярность.

Как правильно соединить розетки между собой при кольцевом соединении:

  1. От основного (общедомового) щитка в квартиру (дом, дачу) проводят общий кабель вкруговую.
  2. В каждой комнате (помещении) на главном проводе делается врезка, устанавливается распределительная коробка и проводится отдельный круг на отдельное помещение.
  3. В последнюю очередь проводят ответвления на каждую точку доступа.

Применение

В быту параллельное соединение встречается очень часто. Например елочные гирлянды, где все лампочки имеют максимальную яркость свечения.

Подключением можно создавать интерьерную подсветку любой длины. Замена сгоревшего элемента делается легко. Два прибора по 60 Вт можно поменять на одну лампу мощностью 10 Вт без ущерба для параметров освещенности. Это свойство цепи используется опытными электриками для выявления фазы в трехфазных сетях.

Галогенные лампы и приборы накаливания не только дают яркое свечение, но нагревают окружающую среду. По этой причине их часто используют в гаражах, ангарах или мастерских для отапливания помещений. Для этого подключают приборы к сети, размещая в металлическом блоке. Конструкция прогревается до 60 градусов и поддерживает комфортную температуру в помещении. Однако высокие мощности приводят к частому перегоранию ламп.

Параллельное подключение применяется в ленточных подсветках, люстрах, уличном освещении. Каждой лампой при этом можно управлять отдельно, что повышает удобство использования общей сети. Надо лишь вмонтировать в систему нужное количество выключателей.

При создании осветительных приборов со светодиодными элементами нередко используется смешанное подключение на основе последовательной цепи нагрузок с последующим параллельным соединением ее с такой же цепочкой.

Можно ли подключать розетки последовательно

Соединение розеток в последовательном режиме имеет ряд недостатков и ограничений. В большом помещении и значительном числе мощных электроприборов нельзя использовать такой способ – нагрузка получается слишком высокой. Лучше запараллелить розетки или использовать кольцевой тип. Рекомендованное количество на одну цепь – 5-6 штук.

Еще один минус – неравномерное распределение напряжения в точках питания. На каждую розетку приходится часть общего электропотока. Потому в помещениях жилого и производственного назначения последовательное подключение не используют. Но в елочных гирляндах и других использовать можно.

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Когда проводка в квартире или доме уже присутствует и нет надобности подключать дополнительные источники света, то вопрос — как подключить лампу, не является актуальным. Но как же выполнить эту работу когда появляется такая необходимость. Тут без элементарных знаний электротехники и умения составить принципиальную, казалось бы, элементарную схему уже не обойтись.

Все источники света люминесцентные (экономки), лампы накаливания, светодиодные светильники могут быть подключены, как в принципе и все имеющиеся в электрической цепи сопротивления, параллельно, последовательно, смешанно. Смешанное соединение не используется для подключения ламп, так как в нём просто нет необходимости

А вот на параллельном и последовательном подключении стоит остановить своё внимание поподробнее

Особенности и характеристики схем подключения ламп

Способ и порядок подключения лампы зависит от ее вида. Методы, используемые для лампочек накаливания, не подойдут для галогенок, люминесцентных светильников или светодиодов.

Параллельной

При использовании схемы параллельного подключения источники света подключаются к фазе и нулю. Например, если нужно соединить 2 лампочки, скручиваются их питающие провода

Важно, чтобы сечение соответствовало нагрузке. Напряжение на всех светильниках одинаковое, они горят с яркостью, установленной производителем

Перегорание отдельного элемента не влияет на функциональность остальных.

Параллельное подключение может быть:

  • лучевое – на каждый светильник отдельный кабель;
  • шлейфное – фаза и ноль сначала идут на первый осветительный прибор, потом часть кабеля идет в остальные (кроме последнего, к которому подключаются две части).

При использовании параллельной лучевой модели перегорание одного элемента не мешает работе остальных. Перед тем, как выбрать шлейфную модель, необходимо учесть, что нарушение одного соединения выведет из строя элементы, расположенные после него. Но проблема решается быстро за счет легкого определения проблемного места.

При подключении галогенных источников с трансформатором необходимо учесть, что они присоединяются к вторичной обмотке преобразователя через клеммные колодки.

Главный недостаток люминесцентных ламп – мерцание. От него избавляет пускорегулирующая аппаратура, но она стоит дорого. Для снижения пульсации применяется специальная схема для двух светильников со сдвигом фазы на одном из них. Две лампочки соединяются параллельно, к одной подключается конденсатор, сдвигающий фазу.

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

  • От распределительной коробки к месту расположения светильников протягивают электрические провода.
  • Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
  • В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
  • Выводят концы прокинутого кабеля наружу и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы

Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным

Точечные светильники могут работать от напряжения 220 В или 12 В. Вне зависимости от напряжения, подключаться они параллельно (в шлейф или отдельными проводами) или последовательно (гирлянда). Разница в том, что питание для споты на 12 В подается через понижающий трансформатор. Он преобразует сетевые 220 вольт в нужные 12. Подробнее о том, как подключить точечные светильники к одно- и двух- клавишным выключателям поговорим подробнее.

Применение обеих схем в быту

Самые популярные изделия с последовательным соединением – гирлянды.

Эту модель можно использовать и для других целей:

  • сделать дешевую подсветку в длинном коридоре;
  • сэкономить на покупке лампочек из-за частого перегорания подключением дополнительной;
  • продлить срок эксплуатации источников света (если вместо одной на 60 Вт подключить 2 по 100 Вт).

В мастерских и гаражах мощные лампы накаливания или галогенки используют для обогрева. Два элемента по 1кВт соединяют последовательно и помещают в металлическую емкость, которую устанавливают на кирпич. Температура такого обогревателя примерно 60оС. Но следует учесть минус – лампы перегорают очень скоро.

Параллельная схема используется в помещениях любого назначения (в подсветке, люстрах), на улицах. Она позволяет включать отдельные источники света независимо от работы остальных, достаточно подключить несколько выключателей. Обычно не только светильники, но и все электроприборы в жилых домах соединяются параллельно и подключаются к бытовой сети на 220 В.

Для подключения светодиодных светильников часто используется смешанная модель. Создается несколько последовательных цепочек, которые между собой соединяются параллельно.

Схема включения светодиода

Светодиод питают постоянным напряжением. Но особенности нелинейной зависимости его внутреннего сопротивления требуют держать рабочий ток в узких пределах. При токе меньше номинального уменьшается световой поток, а при большем – кристалл перегревается, яркость свечения растет, а «жизнь» сокращается. Простейший способ ее продлить– ограничить ток через кристалл включая токоограничивающий резистор. У мощных светодиодов это экономически невыгодно, потому их питают постоянным током от специсточника стабильного тока – драйвера.

Последовательное соединение

Светодиод – это довольно сложный светотехнический прибор. Работает он от вторичного источника постоянного напряжения. При мощности более 0,2-0,5 Вт в большинстве светодиодных устройств используют источники тока. Их не совсем корректно, на американский манер, называют драйверами. При последовательном включении диодов часто используют источники питания с напряжением 9, 12, 24 и даже 48 В. В этом случае выстраивают последовательную цепочку, в которой может быть от 3-6 до нескольких десятков элементов.

При последовательном соединении в цепочке анод первого светодиода включают через токоограничивающий резистор к «+» источника питания, а катод – к аноду второго. И так соединяется вся цепочка.


Схема последовательно- параллельного соединения трех последовательных групп светодиодов в цепочки из трех ЛЕД-элементов. В каждой цепочке слева стоит токоограничивающий резистор. Он «гасит» избыток суммы прямых напряжений диодов.

Например, красные светодиоды имеют прямое рабочее напряжение от 1,6 до 3,03 В. При Uпр. = 2,1 В одного светодиода на резисторе при напряжении источника 12 В будет напряжение 5,7 В:

12 В — 3×2,1 В = 12 — 6,3 = 5,7 В.

А уже 3 последовательные цепочки соединяют параллельно.

Таблица прямого напряжения на светодиоде от цвета его свечения.

Цвет свеченияНапряжение рабочее, прямое, ВДлина волны, нм
Белый3,5Широкий спектр
Красный1,63–2,03610-760
Оранжевый2,03–2,1590-610
Желтый2,1–2,18570-590
Зеленый1,9–4,0500-570
Синий2,48–3,7450-500
Фиолетовый2,76–4400-450
Инфракрасныйдо 1,9от 760
Ультрафиолетовый3,1–4,4до 400

Свойства последовательного соединения:

  • обрыв одного элемента приводит к выключению всех;
  • закорачивание – перераспределяет его напряжение на все оставшиеся, на них увеличивается яркость свечения и ускоряется деградация.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

  • Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
  • Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Этапы подключения и установки блока розеток

Для осуществления монтажных работ при соединении розеток , естественно, потребуются инструменты. Их набор достаточно стандартен:

  1. — уровень;
  2. — кусачки;
  3. — отвертка;
  4. — нож с карандашом;
  5. — перфоратор.

Последний покупать не обязательно, его можно просто одолжить или взять в аренду. Все-таки инструмент не из дешевых и нет смысла лишний раз тратиться, если в том нет особой надобности. Со всем остальным инвентарем проблем возникнуть точно не должно.

При креплении подрозетника на поверхность стены используются шурупы. Если он будет располагаться внутри, то потребуется проделать в поверхности полость. Мы будем рассматривать стандартную ситуацию, при которой к подрозетнику от щитка подводится только один кабель.

За то, поместятся ли все кабели в коробку, и без того занятую розеткой, особо переживать не стоит. Стандартный 42-х миллиметровый подрозетник спокойно вместит все, что нужно.
