Как собрать и установить насосную станцию своими руками

Схема подключения в частном доме

Для подключения водонасосной станции может быть использована однотрубная или двухтрубная схема. Но прежде чем воспользоваться одной из этих схем, необходимо учесть особенности конфигурации водопроводной системы, а также взять в расчет глубину размещения оборудования.

А именно:

1. Однотрубную систему рекомендуется использовать, если монтаж насосного оборудования произведен на небольшой глубине. Такой вариант применяется, когда глубина не превышает 10 м.
2. Двухтрубную систему следует выбрать, если агрегат установлен глубоко (более 20 м). Эта схема применяется, если требуется увеличить глубину подъема воды из водозаборной точки посредством насоса.

Чтобы обеспечить правильное функционирование двухтрубной системы, следует позаботиться о дополнительном оснащении оборудования специальным внешним эжектором.

До того как воспользоваться одним из приведенных вариантов схем подключения в частном доме, важно позаботиться о правильной подготовке местности. Только после этого можно приступать установочным работам

ЛЕТНИЙ ВАРИАНТ ДЛЯ ПОЛИВА УЧАСТКА С УСТАНОВКОЙ СКВАЖИННОГО ОГОЛОВКА

Если вы собираетесь использовать скважину исключительно для летнего полива, то тогда вариант ее обустройства будет наименее трудозатратным и соответственно самым дешевым.

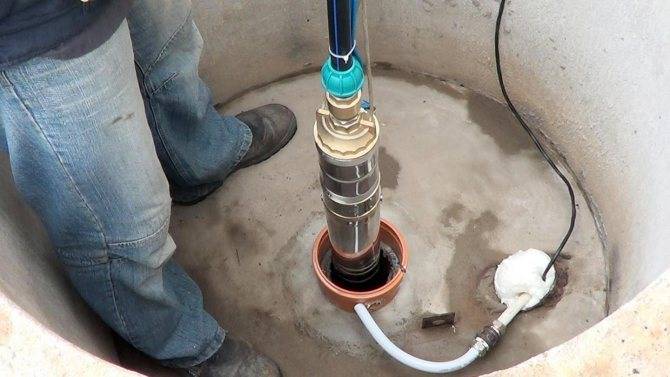

Ведь Вам потребуется всего лишь установить насос с водоподъемной трубой и скважинный оголовок.

При желании можно установить компактную автоматику, позволяющую управлять скважинным насосом в зависимости от разбора воды, не используя при этом громоздких гидроаккумулирующих баков.

Летнее обустройство скважины для полива.	Летнее обустройство скважины на воду.	Летнее обустройство скважин.
Летнее обустройство скважины без кессона.	Летнее обустройство скважин цена.	Летнее обустройство скважины под ключ.

Выбор мощности и модели

У каждого владельца участка возникает вопрос, как выбрать и установить подходящую модель. Важным критерием в данном случае является мощность. Но подобный момент не означает, что нужно выбирать самую мощную станцию из всех. Показатель подбирается в зависимости от того, каков будет расход воды и сколько человек проживает в доме. Иногда подходят насосные станции небольшой мощности, поскольку обладают высокой производительностью.

При этом специалисты напоминают, что показатель производительности напрямую зависит от объема накопителя и режима работы насоса (есть ли в нем перерывы). Чем больше объем накопителя, тем реже происходит срабатывание автоматики, т.е. снижается и нагрузка непосредственно на запуск мотора.

При выборе марки все зависит не только от технических характеристик, но и от выделенного бюджета. Кроме того, всегда есть субъективный фактор и личные предпочтения, которые влияют на решение о покупке.

Если насос будет выключен, то потребители смогут рассчитывать на тот объем воды, который имеется в емкости

Поэтому важно подобрать ее правильно

Модели насосных станций.

Схема расчета такая:

• если в доме проживают постоянно 1-2 человека (либо это дача, когда устанавливают самый простой душ), то объем должен составлять около 24 л;
• если проживают 3-4 человека, рекомендуется покупать оборудование с емкостью в 50 л;
• если планируется, что проживающих будет более 5, то объем должен составить 100 л.

При выборе стоит рассматривать и дополнительные опции. Для такой установки это может быть реле сухого спуска. Оно не считается обязательной деталью, и некоторые производители его не ставят. Но специалисты рекомендуют не пренебрегать им, поскольку оно позволяет продлевать сроки эксплуатации оборудования, а иногда даже предотвращает поломки.

Краткий обзор моделей бытовых насосных станций

Безусловно, важнейшим критерием выбора насосного оборудования должен считаться рейтинг компании-производителя. Такую покупку нельзя назвать дешевой, она делается на несколько лет вперед, и отдавать деньги за никому не известное изделие с невнятными гарантийными обязательствами будет не совсем разумно.

Из отечественных брендов можно смело порекомендовать насосные станции компании «Джилекс» — они отлично адаптированы именно к российским условиям эксплуатации. Неплохой репутацией обладают установки марок «Вихрь» и «Зубр» — это тоже российские разработки, правда, преимущественно впускаемые на производственных мощностях соседнего Китая. Впрочем, китайскую сборку практикуют и очень многие европейские производители.

При выборе конкретного производителя никогда нелишним будет уточнить, как в данном регионе организовано сервисное обслуживание, есть ли специализированные центры, где можно будет получить техническую поддержку. Очень обидно будет, если приобретенная насосная станция в вашей местности будет считаться «экзотикой», и любую даже пустяковую запчасть придется заказывать откуда-то издалека.

«Калибр СВД-410/2»		Станция водоснабжения отечественного производства. Чугунный корпус, без эжектора. Мощность – 410 Вт. Объем бака – всего 2 л, что существенно суживает сферу применения станции. Габариты 330×260×340 мм. Масса 12.3 кг.	9 м, 35 м вод. ст., 30 л/мин.	5350 руб.
«Quattro Elementi Automatico 601»		Недорогая насосная станция среднего класса. Пластиковый корпус. Защита от “сухого хода” не предусмотрена. Встроенный манометр. Аккумулирующий бак на 20 литров. Мощность – 600 Вт. Масса – 12 кг.	8 м, 35 м вод. ст., 2800 л/час	6750 руб.
«Джилекс Джамбо 60/35 П-24 4021»		Одна из наиболее популярных моделей российского производителя «Джилекс». Пластиковый корпус, встроенный манометр. Эжектор встроенный. Защиты от сухого хода нет, но предусмотрена возможность ее установки. Бак мембранный – 24 литра. Мощность насоса – 600 Вт. Габариты 540×280×530 мм. Масса – 12.7 кг.	9 м, 35 м вод. ст., 60 л/мин.	7700 руб.
«Metabo HWW 3300/25 G»		Чугунный корпус. Встроенный манометр. Компактная компоновка станции. Удобные подставки для закрепления на основании. Бак – 24 литра. Защита от перегрева. Мощность – 900 Вт. Масса – 19 кг.	8,5 м, 45 м вод. ст., 3300 л/час	9500 руб.
«Gardena 4000/5 Comfort ECO»		Современная насосная станция повышенной комфортности эксплуатации. Пластиковый корпус, низкий уровень шума. Удобная панель управления с переключателем режимов и манометром. Встроенный фильтр очистки воды. Бак – 24 литра. Масса – 13.7 кг. Защита от «сухого хода». Мощность двигателя – 850 Вт.	8 м, 45 м вод. ст., 3500 л/час	11900 руб.
«Karcher BPP 4500/50 1.645-291»		Оригинальная модель, выполненная фирменном «кархеровском» стиле, с очень компактной компоновкой. Пластиковый корпус, интегрированный манометр. Дополнительные регулировки частоты включения станции. Аккумулирующий бак на 18 литров. Мощность – 1200 Вт. Габариты 495×283×550 мм, масса – 17 кг.	8 м, 50 м вод. ст., 75 л/мин.	11200 руб.
«Marina APM100/25»		Насосная станция стационарной установки с внешним эжектором, позволяющая производить отбор воды со значительной глубины. Чугунный корпус. Мембранный бак – 25 литров. Мощность привода – 1100 Вт. Повышенный диаметр всасывающего и выходного патрубков (1¼ дюйма). Масса – 24 кг.	25 м, 35 м вод. ст., 2400 л/час	17700 руб.
«Grundfos Hydrojet JP 5/60»		Автоматическая насосная станция со встроенным эжектором. Корпус и лопасти рабочего колеса – нержавеющая сталь. Объемный гидроаккумулирующий бак на 60 литров. Мощность – всего 775 Вт. Масса – 23.2 кг.	8 м, 40 м вод. ст., 3000 л/час	29700 руб.

И в завершение публикации – полезная видео-информация, которая также поможет определиться с выбором насосной станции для дома:

2 Из чего собирать установку для водоснабжения?

В целях организации автономной работы, общая схема устройства дополняется реле давления. Такой прибор вполне доступен в ценовом плане и отличается простой конструкцией. Устройство реагирует на изменение давления в линии и включает электронасос, когда оно падает ниже установленного значения. Лучше всего подобрать модель со встроенным термометром. Это позволит отслеживать состояние аппарата.

Вариант сборки насосной станции

Еще одной обязательной составляющей схемы является фильтр грубой очистки. С его помощью помпа защищается от песка и грязи из источника. К тому же крыльчатка без таких примесей прослужит значительно дольше.

2.1 Подключать ли гидробак?

Вопрос собирать станцию с гидроаккумулятором или без, является достаточно серьезным и включает несколько нюансов. Основной задачей гидроаккумулятора является защита и продление ресурса используемого насосного аппарата. Бак накапливает воду и поддерживает стабильный уровень давления системы. В этом случае автоматика включает устройство только, когда израсходуется накопленный в баке объем жидкости.

Без аккумулятора автоматика включает аппарат при малейшем скачке давления, что приводит к его быстрой поломке, а значит, придется проводить еще и ремонт насосной станции своими руками. Альтернативой гидроаккумулятору может стать более качественная автоматика с защитой от «сухого» хода, но по стоимости она часто сопоставима со стоимостью бака.

2.2 Сборка агрегата

Схем, по которым собирается насосная станция своими руками, достаточно много. Каждая из них включает, как положительные, так и отрицательные моменты. В случае, когда используется погружной электронасос, схема имеет следующий вид:

• насос располагается в источнике;
• дальше идет участок трубопровода к гидробаку;
• на горизонтальном участке трубы перед баком врезается обратный клапан, филтр грубой очистки, реле давления (именно в таком порядке);
• труба подсоединяется к гидроаккумулятору;
• на подводящем к баку участке трубы, на расстоянии 10-15 см от него, делает развилка, которая ведет на коллектор (гребенку).

Такая схема позволяет добиться высокой производительности оборудования и обеспечить ровную подачу жидкости.

Устройство гидробака насосной станции

В случае с поверхностным насосным аппаратом, схема сборки будет иметь такой вид:

• всасывающий отрезок трубопровода оборудуется обратным клапаном или же на него монтируется эжектор для насосной станции, после чего труба опускается в источник;
• труба подводится к электронасосу, где перед подключением на нее устанавливают фильтр;
• насос с гидробоаккумулятором соединяется при помощи гибкого подвода;
• реле с манометром устанавливается на участке, где расположена развилка на аккумулятор, что позволит более точно контролировать линию.

Насос в этом случае можно установить на аккумулятор или развести на разные точки помещения.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Установка насосной станции своими руками

Рассмотрим, как происходит подключение насосной станции к скважине своими руками. Монтаж системы производят в несколько этапов.

Этап 1 — установка насоса

Поверхностный насос нуждается в защите от замерзания в зимний период, поэтому его следует устанавливать в одном из следующих мест:

• внутри дома, например, в подвале;
• в утепленном кессоне (крытый приямок рядом со скважиной);
• внутри небольшой утепленной будки.

Площадка, на которой устанавливается агрегат, должна быть ровной и твердой.

Лучше всего выполнить подливку из железобетона. Менее трудоемкий вариант – установка насоса на деревянный щит.

При подключении всасывающего трубопровода важно удостовериться в отсутствии зазоров и щелей, через которые может подсасываться воздух. Распространенная ошибка – монтаж обратного клапана не той стороной

Убедитесь, что стрелка на его корпусе указывает в сторону движения потока жидкости

Распространенная ошибка – монтаж обратного клапана не той стороной. Убедитесь, что стрелка на его корпусе указывает в сторону движения потока жидкости.

Перед первым запуском в корпус насоса и во всасывающую магистраль необходимо залить воду. То же самое необходимо делать и после длительных простоев системы.

Этап 2 — настройка реле давления насосной станции своими руками

В продажу реле давления поступает в уже отрегулированном виде, обычно рабочий диапазон лежит в пределах от 1,5 до 3 атм. Но по разным причинам может возникнуть необходимость изменить настройки. Вот что следует сделать:

• Отключите насос от сети.
• Снимите крышку с реле (под ней вы увидите две пружины, надетые на штоки с навинченными гайками).
• Чтобы уменьшить или увеличить давление включения, соответственно, ослабляйте или подтягивайте гайку большой пружины.
• Чтобы уменьшить или увеличить рабочий диапазон, соответственно, ослабляйте или подтягивайте гайку малой пружины.

От сжатия малой пружины зависит именно величина рабочего диапазона, а не давления отключения. Таким образом, если изменить натяг большой пружины, то «поплывет» не только давление включения, но и давление отключения.

Если реле не новое, обязательно проверьте, нет ли грязи или накипи в его присоединительном отверстии. Наличие загрязнений может привести к некорректной работе устройства.

Этап 3 — монтаж гидроаккумулятора

Для защиты от вибраций между корпусом гидроаккумулятора и строительными конструкциями – полом или стеной – помещают прокладки из резины. Переходник из того же материала можно использовать и для подключения к трубопроводу.

Пока бак не наполнен водой, нужно проверить давление воздуха в нем. Делается это обычным способом – путем присоединения автомобильного манометра к имеющемуся на корпусе золотнику.

Рекомендуемое давление воздуха указывается в характеристиках бака. Обычно оно составляет 1,5 атм, но незначительные отклонения допускаются.

В идеале давление воздуха должно быть на 10% меньше давления включения насоса.

При недостаточном давлении воздух в гидроаккумулятор следует закачать обычным насосом.

В первый раз заполнять бак водой нужно с осторожностью, особенно если внутри него установлен резиновый баллон (груша), а не мембрана. Если стенки слиплись от долгого простоя, баллон не сможет раскрыться в полном объеме и сильный напор воды разорвет его

Как правильно выбрать насосную установку

Вопрос о том, как подключить насосную станцию к колодцу или скважине, является второстепенным. Сначала следует правильно выбрать соответствующее оборудование. При этом надо руководствоваться целым рядом факторов.

Назначение

По своему назначению насосные станции делятся на два основных типа: бытовые и промышленные. Последними, как понятно из их названия, оснащаются производственные предприятия. Технические характеристики данных установок позволяют использовать их для перекачивания значительных объемов жидкой среды. Подключение, регулировка и тем более монтаж насосных станций промышленного типа осуществляются квалифицированными специалистами.

Насосные станции бытового класса отличаются простотой монтажа и удобством использования

Установку насосной станции своими руками можно выполнить в том случае, если это оборудование предназначено для решения бытовых задач (обеспечение дачи или загородного дома требуемым объемом воды, используемой для бытовых нужд, полива зеленых насаждений, организации отопления и работы стиральных и посудомоечных машин, бойлеров, душевых кабинок, проточных водонагревателей и др.).

Тип источника

Насосная станция для частного дома может подключаться к различным источникам водоснабжения. Каждый из них определяет схему, по которой надо устанавливать насосную станцию.

Режим работы

Схема подключения насосной станции к колодцу, скважине или водопроводу может подразумевать ручной или автоматический режим. По требуемой степени мобильности на современном рынке можно подобрать стационарную или мобильную модель.

Малогабаритные переносные станции особенно удобны для организации летнего водоснабжения загородного дома

Выбирая насосную станцию по режиму функционирования и другим параметрам, надо также учитывать, какое количество воды она должна перекачивать в единицу времени. Так, принято считать, что одному человеку, живущему в частном доме, требуется 250 л воды ежесуточно. При выборе насосной станции для оснащения дачи данный показатель можно несколько уменьшить.

Место установки

Установка насосной станции в частном доме может осуществляться в подвале самого строения, в отдельно стоящем здании или в кессоне. Оптимальным из всех перечисленных вариантов является монтаж станции в подвальном помещении обслуживаемого ею строения, где для нее создаются определенные условия.

Насосная станция, размещенная в специально оборудованном приямке

Так, в частности, необходимо, чтобы водопроводная насосная станция при монтаже в подвале дома располагалась на таком уровне, который не позволит ей пострадать при подъеме грунтовых вод. Кроме того, надо проследить, чтобы насосная станция, которая устанавливается в подвальном помещении, не прикасалась своим корпусом к стенам, что может привести к их вибрации. Следует также иметь в виду, что помещение, в котором установлена насосная станция, должно быть отапливаемым. Это защитит оборудование от замерзания в нем в воды при эксплуатации в холодное время года.

Если вы решили использовать кессон, то он также должен быть утеплен, а непосредственно сама станция должна располагаться ниже уровня земли на глубине, на которой грунт уже не промерзает. Таким образом, глубина, на которой монтируется кессон, должна составлять минимум 2 метра.

Схема подключения насосной станции, расположенной в подвальном помещении

В том случае, если глубина подземного источника воды, для оснащения которого используется насосная станция, не превышает десяти метров, можно остановить свой выбор на однотрубных моделях. Если же данный параметр находится в диапазоне 10–20 метров, надо выбирать двухтрубные насосные станции для колодца или скважины, оснащенные эжекторным устройством. Перед тем как заниматься оснащением подземного источника воды подобным оборудованием, надо разработать схему, по которой будет осуществляться установка насосной станции в колодец или скважину.

Если для монтажа насосной станции используется отдельное помещение, расположенное на территории приусадебного участка, то решается проблема с шумом, который издает такое оборудование, но затрудняется доступ к нему для выполнения техобслуживания и ремонта. Данный вариант также предполагает, что помещение, в котором будет установлена насосная станция, утеплено. Надо позаботиться и о том, чтобы трубы, по которым вода от такого оборудования подается в систему водоснабжения дома, были надежно защищены от промерзания.

Установка насосной станции

Помимо схемы сборки станции своими руками существует еще и схема установки оборудования. Поскольку под агрегат нужно подготовить надёжную опору. В роли такой опоры могут выступить как цементная подушка-фундамент, так и простая бетонная плита или деревянный щит.

Для установки и монтажа насосной станции подготавливают площадку, снимая верхний слой грунта на глубину 5-7 см. Почву трамбуют и укладывают туда слой песка. Его также хорошо уплотняют. Сверху щебень — и снова трамбовка.

На деревянный щит монтируются два поперечных деревянных бруса сечением 150-100 мм. Расстояние между ними должно соответствовать расстоянию между ножками насоса.

Саму насосную станцию крепят болтами к деревянным брусьям. При этом отслеживают уровень установки. Перекосов быть не должно.

Где и как установить насосную станцию

Насосная станция может быть установлена в двух местах:

• Кессон;
• Помещение в доме.

Правильнее устанавливать станцию в доме (подвал, небольшое отдельное помещение в самом доме).

Если вы устанавливаете насосную станцию в подвале, позаботьтесь о том, чтобы она не стояла на полу (в случае небольшого затопления подвала станция может пострадать). Лучше всего поставить станцию на подставку, полку, стул, небольшой стол. Также постарайтесь, чтобы станция не касалась стен подвала, чтобы от ее шума по ним не шла вибрация в дом.

Кессон не очень подходит с точки зрения обслуживания насосной станции (нужно одеваться, выходить во двор, спускаться в кессон и только потом обслуживать станцию). Куда удобнее спуститься в подвал.

Как выбрать насос

Этот прибор нам предстоит выбирать, прежде всего, по эксплуатационным характеристикам

Однако мы уделим внимание и его устройству

Параметры

Их всех характеристик насоса для нас важны всего два параметра:

1. Напор. Он должен обеспечивать подъем воды из скважины или колодца, компенсировать гидравлическое сопротивление водопровода и создавать избыточное давление в нем, обеспечивающее работу санитарной и бытовой техники;

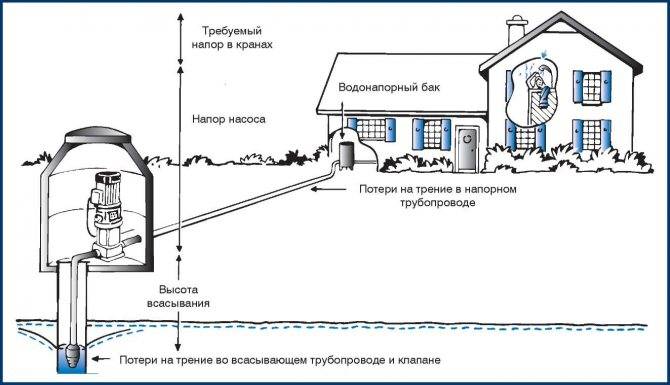

Факторы, влияющие на расчетный напор

1. Производительность. Она должна быть как минимум равной пиковому расходу воды через все одновременно используемые сантехнические приборы.

Напор и производительность указаны в маркировке устройства

Диаметр устройства должен соответствовать сечению обсадной трубы скважины

Тип

В продаже можно встретить глубинные насосы двух основных типов:

Изображение	Описание
Вихревой погружной насос: устройство и элементы	Вихревые. За создание напора отвечает единственная рабочая камера с минимальным зазором между ее стенками и крыльчаткой. Насосы этого типа характеризуются сравнительно небольшим напором (20-40 метров) и работают только с чистой водой.
Внешний вид и устройство многоступенчатого скважинного насоса	Многоступенчатые насосы. Несколько последовательно соединенных камер с крыльчатками на общем валу, поэтапно поднимают давление; при этом достаточно большие зазоры между рабочими колесами и стенками камер делают возможной перекачку воды с умеренным количеством загрязнений. Напор на выходе может достигать сотен метров.

Узнать больше о погружных насосах вам поможет видео в этой статье.

Зачем он нужен?

Название поверхностного насоса говорит само за себя – это устройство для правильного функционирования не требует погружения в воду. Его устанавливают «на суше», а жидкость подается в трубы при помощи гибкого шланга, идущего от насоса в воду. Так же следует установить скважинный адаптер. Благодаря легкому доступу к устройству, поверхностный насос прост в обслуживании, чем и привлекает владельцев частных домов.

Поверхностный насос, помимо подачи воды в коттедж, может быть использован также для полива огородного участка или откачивания воды из подвала, что актуально для территорий с частыми подтоплениями в весенний период.

Использование поверхностного насоса для полива сада

Пример работы поверхностного насоса

Работает обычный поверхностный насос так: на конце всасывающего водовода, который не опущен в воду, создается разрежение, а жидкость начинает подниматься по шлангу благодаря разнице показателей давления на обоих его концах. Интересно, что на участке всасывания этот показатель равен 760 мм рт. ст. при полном вакууме и, заменив ртуть на воду, мы получим высоту уже в 10,3 м. Вот и получается, что при полном вакууме жидкость сможет подняться только на эту величину. Также следует учитывать и наличие определенных потерь при трении о стенки водовода – таким образом, получаем расстояние всего около 9 м. В итоге настоящая рабочая высота поверхностного насоса совсем мала – около 8-9 м.

Работающий поверхностный насос

При выборе насоса важно еще и учитывать расстояние от скважины до самого насоса, а также положение водовода. То есть, стоит помнить, что 4 м горизонтальной части шланга будут эквивалентны 1 м подъема воды

Поверхностный насос

Работает поверхностный насос следующим образом.

1. Расширительный бак или гидроаккумулятор, подключенный к насосу, за счет конструкции наполнится водой до определенной отметки.
2. Автоматика насоса отключит его после достижения водой определенного уровня. Подача воды прекратится.
3. Когда вода из бака будет израсходована, насос снова автоматически включится и вновь наполнит гидроаккумулятор полностью, после чего остановится.

Схема поверхностного насоса

Если нужно качать воду из неглубокого колодца либо близко расположенного водоема, то приобретение поверхностного насоса будет наилучшим вариантом организации автономной подачи воды в дом. При этом такое устройство устанавливается очень просто и не нуждается в особых условиях эксплуатации.

Насос поверхностный Patriot PTQB70

Выбор станции

Для обеспечения водоснабжения частного дома вполне будет достаточно бытовой насосной станции. Главные задачи, возлагаемые на этот агрегат, – полив огорода, водоснабжение дома, обеспечение питьевой водой, а также нужды ГВС и системы отопления.  Прежде чем установить станцию своими руками, необходимо правильно выбрать оборудование.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

При выборе агрегата для частного дома очень важно учитывать производительность модели. Она не должна превышать дебет гидротехнического сооружения и покрывать потребности семьи в воде

Чтобы определить, сколько воды нужно на всех проживающих в доме, достаточно знать, что норма на одного человека равна 250 л.

Не менее важно учитывать следующие показатели:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• глубину подъёма воды;
• максимальный напор (при его подсчёте стоит учитывать не только высоту подъёма из источника, но и горизонтальные участки трубопровода);
• производительность;
• наличие автоматического управления;
• какой вид насоса используется (поверхностный или погружной);
• наличие и объём гидробака.

Типы и виды, особенности подключения

Основная рабочая часть этого оборудования — насос. Именно его тип определяет их основные технические характеристики. О насосах и пойдет речь.

Поверхностные и погружные

Большая часть станций, поставляемых с заводов в собранном виде, оснащены поверхностными насосами. Они  установлены на одной раме с гидроаккумулятором и группой контроля. К насосу подключается трубопровод, который опускается в источник — колодец, скважину и т.д.  Этот вариант хорош тем, что его можно использовать в узких скважинах — диаметр трубы может быть от 32 мм, что даже для самой узкой скважины нормально. Но поднимать воду такие системы могут с глубины порядка 7-10 метров.

Схема водоснабжения частного дома с насосной станцией с поверхностным насосом

При установке такого оборудования на конце подающего трубопровода, погруженного в воду, обязательно устанавливают фильтр и обратный клапан. Фильтр (сетка) обязателен, так как насосы требовательны к качеству воды, а обратный клапан не дает воде стекать в то время, пока не идет подкачка. Без этих двух частей система работает неэффективно.

Если скважина глубокая, необходим погружной насос или установка с выносным эжектором. В этом случае эжектор опускается в скважину или колодец, к нему подключаются два шланга. Остальное оборудование стоит на поверхности. При такой системе вода может подниматься и с глубины 40-45 метров.

Насосная станция с внешним — погружным эжектором позволяет достать воду из глубоких колодцев или скважин глубиной до 40-45 м

Тихие и шумные

Отличается еще и внутренняя конструкции насосов. От их строения зависит уровень шума при работе.

• Вихревые. Всасывающее усилие создается за счет лопастей внутри корпуса. Эти насосные станции водоснабжения для дома бесшумные или очень тихие, но поднимать воду они могут только с небольшой глубины. Их можно и нужно ставить в жилых домах: они очень не любят изменения температур, а при замерзании выходят из строя.
• Центробежные насосы шумят при работе сильно, но качают воду с приличных глубин и могут работать при разных температурах, потому могут устанавливаться в специально оборудованных приямках.

Необходимые материалы и этапы подключения

Чтобы станция работала долго и служила качественно, необходимо обеспечить твердую подходящую поверхность. Основание лучше делать из бетона, но подойдет и дерево. Подготовленную поверхность обязательно нужно выровнять.

Затем нужно выкопать две прямоугольные ямы, туда уложить бруски и обработать их антисептическим раствором.

Обратите внимание: место вокруг брусков нужно обработать смесью из песка и глины. Затем берутся доски, которые также обрабатываются антисептиком. Они укладываются на бруски и крепятся с помощью гвоздей или шурупов

После того как смесь застыла, можно монтировать саму насосную станцию. Она прикрепляется с помощью специальных шурупов

Они укладываются на бруски и крепятся с помощью гвоздей или шурупов. После того как смесь застыла, можно монтировать саму насосную станцию. Она прикрепляется с помощью специальных шурупов

Затем берутся доски, которые также обрабатываются антисептиком. Они укладываются на бруски и крепятся с помощью гвоздей или шурупов. После того как смесь застыла, можно монтировать саму насосную станцию. Она прикрепляется с помощью специальных шурупов.

Потребуются прокладки толщиной около 10 мм. Более толстые лучше не использовать, поскольку крепление может стать недостаточно жестким.

Обвязка насосной станции. (Для увеличения нажмите)Чтобы правильно подключить и смонтировать установку, потребуется использовать следующие предметы:

• шланг для всасывания жидкости;
• защитное устройство от сухого хода;
• обратный клапан;
• непосредственно система.

В магазинах продаются уже готовые наборы. Сюда входят шланг, обратный клапан, фитинг.

Ход выполнения работ разделяется на следующие этапы:

Прокладка трубопроводов. Необходимо вырыть траншею от источника воды. Делать ее лучше на глубине не менее метра, поскольку зимой жидкость может перемерзать. Затем в траншею нужно уложить трубу, углубить ее и утеплить. Труднее опустить трубу уже в скважину. Поэтому лучше использовать колодец — достаточно просто прорубить отверстие в кольцах, а трубу поместить в воду. Обязателен обратный клапан. Если его не использовать, вода уйдет обратно в источник. Насосная станция монтируется в нужном месте. Здесь главное — позаботиться о надежности крепления. Обвязка. Здесь потребуется запорная арматура. Она не даст в чрезвычайной ситуации воде заполнить всю систему. Лучше установить кран с американкой, тогда во время ремонтных работ трубы перерезать не потребуется. При входе в насос можно монтировать кран. Заливка

Действовать здесь нужно осторожно, иначе из системы не успеет выйти воздух. Монтировать трубопроводы, которые идут от самого источника, следует под уклоном. Влага будет сбегать вниз, что обеспечит более эффективную работу всей установки

Как только насосная станция наполнится водой, ее можно подключать и пробовать в действии

Влага будет сбегать вниз, что обеспечит более эффективную работу всей установки. Как только насосная станция наполнится водой, ее можно подключать и пробовать в действии.

Возможно, Вам будет также интересна статья о насосных станциях Aquario. Статью о самостоятельной настройке и регулировке насосной станции читайте здесь.

А эта статья о моделях надежных насосных станций Grundfos.
