Насосная станция водоснабжения: устройство, бытовые виды, принцип работы и цены

Краткий обзор моделей бытовых насосных станций

Безусловно, важнейшим критерием выбора насосного оборудования должен считаться рейтинг компании-производителя. Такую покупку нельзя назвать дешевой, она делается на несколько лет вперед, и отдавать деньги за никому не известное изделие с невнятными гарантийными обязательствами будет не совсем разумно.

Из отечественных брендов можно смело порекомендовать насосные станции компании «Джилекс» — они отлично адаптированы именно к российским условиям эксплуатации. Неплохой репутацией обладают установки марок «Вихрь» и «Зубр» — это тоже российские разработки, правда, преимущественно впускаемые на производственных мощностях соседнего Китая. Впрочем, китайскую сборку практикуют и очень многие европейские производители.

При выборе конкретного производителя никогда нелишним будет уточнить, как в данном регионе организовано сервисное обслуживание, есть ли специализированные центры, где можно будет получить техническую поддержку. Очень обидно будет, если приобретенная насосная станция в вашей местности будет считаться «экзотикой», и любую даже пустяковую запчасть придется заказывать откуда-то издалека.

«Калибр СВД-410/2»	Станция водоснабжения отечественного производства. Чугунный корпус, без эжектора. Мощность – 410 Вт. Объем бака – всего 2 л, что существенно суживает сферу применения станции. Габариты 330×260×340 мм. Масса 12.3 кг.	9 м, 35 м вод. ст., 30 л/мин.	5350 руб.
«Quattro Elementi Automatico 601»	Недорогая насосная станция среднего класса. Пластиковый корпус. Защита от “сухого хода” не предусмотрена. Встроенный манометр. Аккумулирующий бак на 20 литров. Мощность – 600 Вт. Масса – 12 кг.	8 м, 35 м вод. ст., 2800 л/час	6750 руб.
«Джилекс Джамбо 60/35 П-24 4021»	Одна из наиболее популярных моделей российского производителя «Джилекс». Пластиковый корпус, встроенный манометр. Эжектор встроенный. Защиты от сухого хода нет, но предусмотрена возможность ее установки. Бак мембранный – 24 литра. Мощность насоса – 600 Вт. Габариты 540×280×530 мм. Масса – 12.7 кг.	9 м, 35 м вод. ст., 60 л/мин.	7700 руб.
«Metabo HWW 3300/25 G»	Чугунный корпус. Встроенный манометр. Компактная компоновка станции. Удобные подставки для закрепления на основании. Бак – 24 литра. Защита от перегрева. Мощность – 900 Вт. Масса – 19 кг.	8,5 м, 45 м вод. ст., 3300 л/час	9500 руб.
«Gardena 4000/5 Comfort ECO»	Современная насосная станция повышенной комфортности эксплуатации. Пластиковый корпус, низкий уровень шума. Удобная панель управления с переключателем режимов и манометром. Встроенный фильтр очистки воды. Бак – 24 литра. Масса – 13.7 кг. Защита от «сухого хода». Мощность двигателя – 850 Вт.	8 м, 45 м вод. ст., 3500 л/час	11900 руб.
«Karcher BPP 4500/50 1.645-291»	Оригинальная модель, выполненная фирменном «кархеровском» стиле, с очень компактной компоновкой. Пластиковый корпус, интегрированный манометр. Дополнительные регулировки частоты включения станции. Аккумулирующий бак на 18 литров. Мощность – 1200 Вт. Габариты 495×283×550 мм, масса – 17 кг.	8 м, 50 м вод. ст., 75 л/мин.	11200 руб.
«Marina APM100/25»	Насосная станция стационарной установки с внешним эжектором, позволяющая производить отбор воды со значительной глубины. Чугунный корпус. Мембранный бак – 25 литров. Мощность привода – 1100 Вт. Повышенный диаметр всасывающего и выходного патрубков (1¼ дюйма). Масса – 24 кг.	25 м, 35 м вод. ст., 2400 л/час	17700 руб.
«Grundfos Hydrojet JP 5/60»	Автоматическая насосная станция со встроенным эжектором. Корпус и лопасти рабочего колеса – нержавеющая сталь. Объемный гидроаккумулирующий бак на 60 литров. Мощность – всего 775 Вт. Масса – 23.2 кг.	8 м, 40 м вод. ст., 3000 л/час	29700 руб.

И в завершение публикации – полезная видео-информация, которая также поможет определиться с выбором насосной станции для дома:

На что обращать внимание при выборе?

Основная проблема, с которой сталкивается владелец дачи, заключается в том, какая насосная станция будет подходящей для дачи. Чтобы не ошибиться с выбором, следует прислушаться к рекомендациям специалистов.

Как подобрать насосную станцию для дачи:

Прежде всего, необходимо заранее рассчитать объем воды, который вы планируете расходовать, проживая на даче. По результатам расчетов необходимо сделать выбор в пользу бака подходящего объема. Если вода вам требуется не только для бытовых нужд, но и для полива растений, то следует выбирать емкость побольше.
Также необходимо определить производительность насосной станции. Чем больше потребность в воде у владельца участка, тем более мощную насосную станцую необходимо выбирать для своей системы водоснабжения.
Еще один момент, который требует внимания — глубина залегания водоносного слоя. Этот параметр также важен, поскольку он влияет не только на выбор вида насосной станции, но и на другие показатели мощности.

Находясь в магазине и выбирая насосную станцию для своей дачи, основное внимание необходимо обратить на такие параметры, как производительность и напор. Помимо этого, значение имеет давление, которое при работе может выдавать станция с учетом потерь

Под ними следует понимать понижение давления воды при ее прохождении по трубам.

Решая вопрос с тем, какую мини-станцию выбрать, необходимо обращать внимание на такой момент, как материал изготовления корпуса и бака насоса. Большинство моделей делают из обычной или нержавеющей стали, а также чугуна

Плюсами корпуса из нержавейки является то, что он устойчив к коррозионным процессам. Это позволяет установить насос на улице. Тихо работает насос с чугунным корпусом. Его установка может быть выполнена в одном из помещений дома. Однако в процессе эксплуатации необходимо периодически проверять целостность покрытия.

Многие современные модели содержат различные дополнительные функции. Например, насос может иметь фильтр для очистки воды или датчик сухого хода. Вторая функция особенно важна, поскольку при отсутствии подачи воды благодаря этой опции насос отключается, что исключает его перегрев и преждевременный выход из строя.

Следует понимать, что покупка и монтаж насосного оборудования для автономных систем водоснабжения – это достаточно дорогое удовольствие. Поэтому не стоит спешить с его приобретением. К задаче покупки насоса на дачу необходимо подходить основательно. Лучше правильно потратить деньги на качественный аппарат необходимой мощности, чем мучиться с ненадежным и слабомощным устройством. Еще до покупки следует решить вопрос, какие функции в насосной станции для вас самые важные, а без каких можно обойтись.

Выбирая насосную мини-станцию для своего участка, внимание следует обращать на такой параметр, как источник воды. Насосы могут устанавливаться на колодец или на скважину

Если расстояние до источника воды слишком большое, то в этом случае придется потратиться на установку скважинного насоса.

Выбирая насосную станцию для дачи, внимание обращать нужно и на гидроаккумулятор. Если число проживающих в доме людей небольшое, а количество кранов незначительно, то вполне достаточно будет приобретения гидробака на 24 литра

Если же в доме располагается сразу несколько источников водоразбора, то в этом случае оптимальным выбором будет гидроаккумулятор на 50 литров. Если владелец не планировал использовать много источников воды, а в процессе эксплуатации оборудования появились дополнительные, то это не является большой проблемой. Можно установить дополнительный гидроаккумулятор емкостью 24 литра.

Конструкция насосной станции

Насосная станция – это конструкция, подающая воду из колодца, скважины или любого другого резервуара, а также насосная станция отвечает за регулировку давления в системе водоснабжения.

Чтобы правильно понимать принцип работы станции, необходимо знать из чего она состоит и какую работу выполняют отдельные составные элементы конструкции.

Насосная станция состоит из следующих частей:

Насос – двигатель и насосная часть;
Реле давления – реле отвечает за контроль уровня давления, то есть при понижении необходимого уровня давления повышает его, а при повышении, наоборот, понижает;
Гидроаккумулятор;
Шланг, соединяющий насос с гидроаккумулятором.

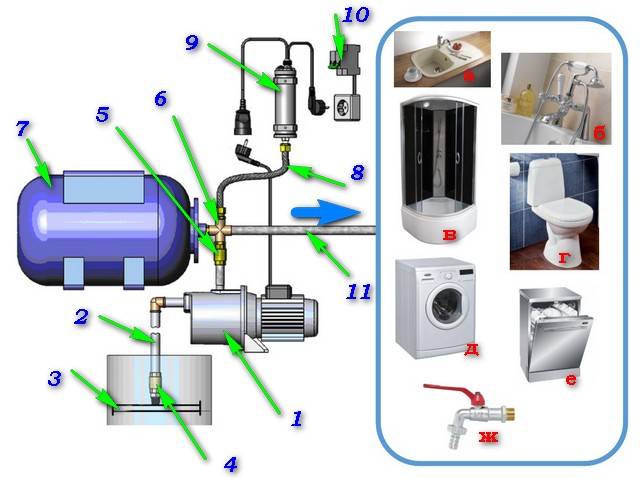

Обратимся к схематичному изображению типовой насосной станции:

На данной схеме мы видим правильное расположение составных частей домашней станции водоснабжения.

Виды насосных станций

Существует несколько классификаций, по которым можно разделить бытовые насосные станции. Во-первых, станции можно разделить в зависимости от конструкции:

Вихревая насосная станция создает давление в водопроводе с помощью колеса с лопастями, которое своим вращением создает множество вихрей. Такие системы могут работать только при наличии базового давления, то есть их использование в колодце невозможно;
Центробежная насосная станция – основой такой конструкции является центробежное колесо, которое создает необходимый уровень давления для поднятия воды вверх. В отличие от вихревой системы, центробежная насосная станция может находиться и в колодце, и в скважине, то есть в любом резервуаре, вне зависимости от наличия в нем давления. Такие станции бывают погружные, то есть находящиеся целиком под водой и полупогружные, то есть те, у которых двигатель размещается над уровнем воды. Безусловным плюсом в пользу центробежных станций будет то, что они могут работать даже при перепадах температур без потери эффективности.

Также насосные станции бывают следующих видов:

Станции с гидроаккумулятором – более современный вид станций водоснабжения для частного дома. Такие конструкции включают в себя реле давления, которое контролирует необходимый уровень давления и отвечает за включение и выключение всей насосной системы;
Станции с накопительным баком – сейчас используются редко, так как такая конструкция занимает довольно большое пространство, а также такую станцию сложнее устанавливать, а уровень напора сохраняется достаточно низким.

Также существуют канализационные насосные станции для отведения сточных вод – намного более габаритная конструкция. Главным отличием от станций для воды является наличие контейнера для накопления крупных частиц, содержащихся в сточных водах. Разумеется, такие контейнеры требуют регулярной очистки и контроля.

Насосная станция для частного дома: водоснабжение и разновидности оборудования

Насосные агрегаты применяются в различных сферах. Множество моделей полноценно работают с небольшим количеством примесей. Откачка грязной жидкости производится при помощи дренажной системы.

Организация качественной работы установки

В отличие от промышленного оборудования, на насосные станции водоснабжения для частного дома цена будет значительно меньше. Важными характеристиками являются технические параметры (производительность, напор, глубина всасывания) и нюансы эксплуатации. Чаще всего для частного жилья применяются вихревые, самовсасывающие и многоступенчатые устройства.

Устройство многоступенчатого водяного насоса

Многоступенчатая конструкция предполагает приведение в движение при помощи специальных рабочих колес. При этом давление находится в зависимости от общего напора всех элементов. Подобное оборудование может быть как поверхностного, так и погружного типа. Система подходит для установки на даче, построенной для постоянно проживания.

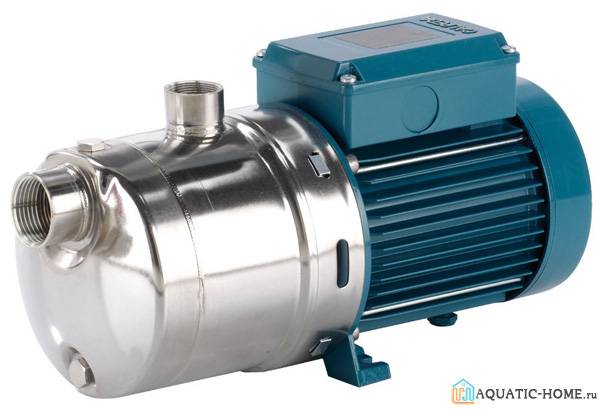

Многоступенчатый вариант

К преимуществам станции можно отнести:

Небольшой уровень шума.
Подача большого объема воды.
Простота при обслуживании и точная схема использования.

Особенности конструкции самовсасывающего типа

К оборудованию центробежного типа относятся самовсасывающие насосные конструкции. Их монтаж производится на поверхности.

Самовсасывающая конструкция

Схема водоснабжения частного дома с насосной станцией подобного типа включает следующие действия:

Емкость и трубопроводная магистраль наполняются жидкостью.
Вращается рабочее колесо.
Центробежные силы оказывают влияние на передвижение воды.
Под определенным напором жидкость перемещается в трубопровод.
Когда давление в центральной части колеса падает, то производится перемещение жидкости в корпусную часть.

Постоянная подача воды обусловлена повторение цикла действий. К минусам работы прибора относится высокий уровень шума.

Насосные станции вихревого типа

Функциональность вихревых конструкций основана на способе перемещения жидкости при помощи лопаток. Данные элементы располагаются на рабочем колесе. Подобные модели обладают невысоким показателем КПД. Не стоит использовать устройство с высокой мощностью.

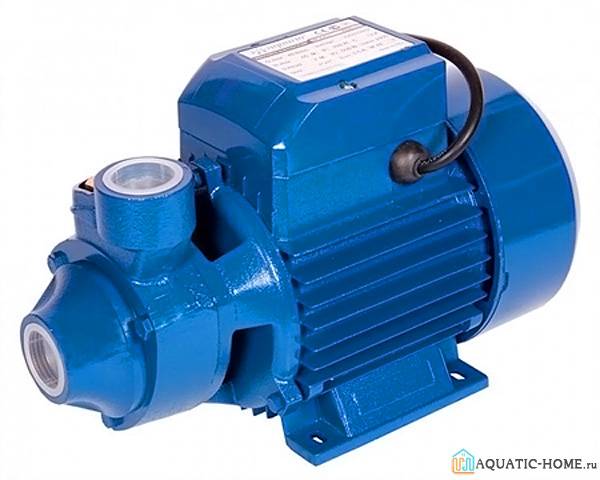

Вихревой агрегат

Конструкция не используется для перекачки вязких жидкостей, а также отличается чувствительностью к частицам крупного размера. Если в воде появятся примеси, то будут появляться постоянные засоры.

Вариант бытового устройства для дачи

Модели для бытовых нужд оборудуются поверхностным устройством, что позволяет эксплуатировать скважины малого диаметра.

Оборудование применяется для подачи воды на разные нужды

Такие агрегаты обладают следующими достоинствами:

большой выбор моделей;
применение дополнительного оборудования позволяет создать и контролировать нужное давление;
можно подобрать бюджетные варианты;
конструкция используется не только для подачи воды в дом, но и для полива огорода.

Наружные мероприятия

Специалисты, которые занимаются бурением скважин на воду, выполняют определенные задачи. В их компетенцию входит оборудование скважины и установка обсадной трубы с соблюдением всех норм и требований, оформление оголовка не является частью их работы. В результате готовая скважина представляет собой торчащую из земли трубу высотой примерно 1 метр.

Так как станция будет установлена в подсобном помещении вдали от скважины, обустраивать дополнительное помещение в зоне выхода скважины из земли не нужно. Главная задача в этом случае заключается в оформлении оголовка и полностью герметичное соединение с водопроводной трубой. Что касается непосредственно укладки магистрали, то для круглогодичного использования она должна располагаться ниже уровня промерзания грунта. Следовательно, нужно убрать грунт вокруг обсадной трубы до этого уровня.

Отверстие в фундаменте дома должно располагаться на уровне прохождения магистрали, рекомендуется избегать образования резких перепадов и изгибов. В противном случае сила напора существенно снижается, а система работает не на полную мощность. Укладку магистрали нужно проводить с небольшим уклоном в сторону источника. В этом случае вода при сливе будет попадать в скважину естественным путем.

Непосредственно монтаж насосного оборудования начинают после того, как будет пробито отверстие в фундаменте и вырыта траншея для водопроводной трубы.

Работы по монтажу насосного оборудования предполагают выполнение следующих мероприятий:

Сборка и установка эжектора.
Герметичное закрепление оголовка.
Подготовка площадки для гидроаккумулятора или накопительного резервуара.

Эжектор – это чугунная деталь, имеющая три резьбовых отверстия. Для надежного герметичного соединения этого элемента с трубами необходимо использовать лен, фум-ленту или уплотнительную пасту.

При достаточно большом возвышении обсадной трубы над уровнем земли можно обрезать лишнюю часть. Если требуется присоединить двухтрубное устройство, то можно к обсадной трубе приварить отвод соответствующего диаметра.

Вертикальные участки обустраиваются с использованием полиэтиленовых изделий рулонного типа. Для определения из длины динамический уровень воды увеличивают на 2 метра. Чтобы предотвратить засорение фильтра грубой очистки, не рекомендуется опускать конец устройства на самое дно. Для более быстрой и качественной размотки полиэтиленовых труб, которые долгое время находились в свернутом состоянии, выполняют их нагревание строительным феном.

При установке насосной станции на скважину трубы водопровода укладывают в подготовленную траншею, заводят в отверстие в фундаменте и соединяют с центробежным поверхностным насосом, используя муфты. Более плотное прилегание можно обеспечить ручным затягиванием крепления с последующим усилением газовым ключом. После соединения труб с насосом систему тестируют, при отсутствии дефектом выполняют обсыпку трубопровода.

Возможные неполадки в работе установки

Существует несколько распространенных неполадок:

При частом включении и отключении насоса следует проверить давление воздуха в аккумулирующей емкости. При заниженном значении — его необходимо подкачать. Если такой вариант не срабатывает, необходимо обратиться в сервисный центр.
Возможна течь вследствие разгерметизации соединений конструкции либо механического повреждения шланг.
При наличии капель воды на воздушном ниппеле гидроаккумулятора — необходимо срочно выключить данное оборудование и обратиться к квалифицированному мастеру. Так как это свидетельствует о повреждении мембраны внутри аккумулирующей емкости.
Вода уходит обратно вследствие неисправности в устройстве обратного клапана.
При нежелании насоса включаться неисправность следует искать в регулировке реле давления.

Это неисправности, которые считаются самыми распространенными.

Разновидности по виду насоса

Со встроенным эжектором

Насосные станции классифицируются по типу рабочего насоса, который может быть с эжектором и без. Принцип работы эжекторных модификаций (со встроенным эжектором) заключается в том, что вода поднимается за счет созданного разряжения. Они имеют более высокую стоимость в сравнении с более простыми моделями, но благодаря особой конструкции способны подавать воду с больших глубин – 20-45 м.Такое насосное оборудование характеризуется высокой производительностью, но работа сопровождается высоким уровнем шума. По этой причине, такая насосная станция должна устанавливаться в подсобном помещении и при возможности за пределами жилого дома. Оборудованию такого типа чаще всего отдается предпочтение при ведении большого подсобного хозяйства и для удовлетворения садово-огородных потребностей.

Устройство и принцип работы насосной станции Такой компактный вид имеет очень производительная станция со встроенным эжектором

С выносным эжектором

Кроме того, потребителям предлагаются насосы с эжектором выносным, который, вместе с двумя трубами опускается в скважину или колодец. По одной трубе вода подается вниз в эжектор, что приводит к созданию всасывающей струи. Такая конструкция заметно проигрывает по сравнению с классическим эжекторным насосом по своим эксплуатационным характеристикам.Такие насосы «боятся» наличия в системе воздуха и песка. Кроме того их КПД значительно ниже. Но зато станция с подобным насосом может без проблем быть размещена в доме, даже, если колодец находится на расстоянии 20-40 метров.

Устройство и принцип работы насосной станции Сравнительная таблица рабочих параметров насосной станции с выносным эжектором на примере моделей Pedrollo для дачи

Безэжекторные конструкции

При оснащении насосной станции оборудованием без эжектора всасывание воды выполняется по другой схеме. В этом случае ключевая роль принадлежит специальной многоступенчатой конструкции, относящейся к гидравлической части. Подобные насосы работают фактически бесшумно и с меньшим энергопотреблением.В данной статье мы отразили лишь основные варианты устройства классической насосной станции. Именно подобные конструкции можно чаще всего встретить в частных домовладениях. На самом деле насосов, на базе которых и собираются станции, существует огромное количество. Каждый может самостоятельно собрать такое оборудование с учетом собственных возможностей и потребностей.

Принцип действия

Чтобы понять, как работает насосная станция, понадобится описание последовательности выполняемых агрегатом действий. Принцип действия насосной установки для скважины глубиной 8, 15 или 20 метров одинаковый и состоит в следующем:

Сначала выполняется подключение агрегата. Для этого он устанавливается в нужном месте и подсоединяется к электросети. Производится подключение трубопроводов. При этом в зависимости от глубины скважины или колодца (8-10 метров или более 10, 15 и даже 20 метров) может использоваться одна из двух схем подключения, описание которых мы рассмотрим более подробно в нашей статье дальше. При этом в зависимости от схемы подключения подбираются и технические характеристики агрегата.
Дальше один конец трубопровода опускается в скважину или колодец для всасывания воды, а другой присоединяется к насосу. На выходе из насосного оборудования крепится другой трубопровод, идущий от оборудования к дому.
В гидроаккумулятор набирается вода и при помощи автомобильного насоса создаётся нужное давление. Теперь можно запускать оборудование.
После открывания крана в доме срабатывает обратный клапан, и насос начинает закачивать воду из скважины в гидробак.
По мере всасывания воды гидробак наполняется и давление в системе возрастает, что приводит к срабатыванию реле, отключающего насосное оборудование. Насос перестаёт качать воду и жидкость из накопительной ёмкости поступает к потребителю за счёт избыточного давления в системе.
По мере того, как вода расходуется, давление в резервуаре опускается до предельного минимума и реле снова срабатывает и запускает насос.
По мере всасывания воды из скважины или колодца давление возрастает и насос отключается. В итоге описание цикла работы повторяется.

Расположение насосной станции

Выбирая место установки насосной станции в скважину, необходимо выполнение следующих условий:

Станция должна располагаться на минимальном расстоянии от источника воды.
Требуется поддержание определенного температурного режима.
Принятие мер по снижению уровня шума от работы насосной станции.
Создание условий для беспрепятственного технического обслуживания и выполнения ремонтных работ.

Учитывая перечисленные условия, можно сказать, что оптимальным вариантом установки станции будет подвальное помещение, чердак или кессон. При этом следует понимать, что каждый объект имеет свои преимущества и недостатки.

Как работает насосная станция

Принцип функционирования достаточно прост. При помощи насосного оборудования вода поднимается и закачивается в накопительный резервуар, который установлен в доме.

Уровень жидкости регулируется при помощи специального датчика, благодаря которому электроэнергия расходуется экономно. Когда уровень воды становится ниже допустимой отметки, станция самостоятельно включается и наполняет резервуар. Все остальное время оборудование находится в нерабочем состоянии.

Принцип устройства и схема организации работы станции

Подробнее ознакомиться с принципом работы станции можно в следующем видео:

Watch this video on YouTube

Наименование модели	Производительность, м3/ч	Глубина погружения, м	Ёмкость бака, л	Цена, руб.
Акваробот М24-10	1,2	3	24	4 400
Aquarrio AUTO AJC-60C	2,4	5	18	6 900
Вихрь АСВ 800/19	3,6	9	19	6 300

Наименование модели	Производительность, м3/ч	Глубина погружения, м	Ёмкость бака, л	Цена, руб.
Джилекс Джамбо 70/50	3,9	9	50	8 700
Marina CAM 80/22	3,5	9	22	9 000
Wilo Jet HWJ 20 L 202	5,0	7	20	13 000

Наименование модели	Производительность, м3/ч	Глубина погружения, м	Ёмкость бака, л	Цена, руб.
Grundfos Hydrojet JPB 6/24	5,0	9	24	23 000
