За какими параметрами нужно следить для надежной и стабильной работы погружных насосов

Лучшие поверхностные насосы

Marina CAM 80/PA

Технические характеристики поверхностного насоса:

• глубина всасывания 8 м;
• напор – 42 м;
• вес – 7,2 кг.

Устройство Marina CAM 80/PA работает бесшумно и дополнительно оснащено датчиком контроля воды. Монтаж проводится только в горизонтальном положении. Диаметр отверстия — 1″.

Насос Marina CAM 80/PA выдает стабильный напор.

Обратите внимание! Среди пользователей он нередко используется для выкачивания первоначальной воды из скважины с большим содержанием примесей.

Grundfos MQ3-35

Максимальный напор устройства 33,8 м, глубина всасывания не более 8 м. Насос устанавливается горизонтально и весит около 13 кг. Оснащен датчиком, контролирующим уровень воды, защитой от перегрева, а также дополнительной функцией повышения давления.

Большинство пользователей довольно этой моделью, так как она не требует обслуживания длительное время и выдаёт постоянный и стабильный напор.

Основные недостатки – это короткий шнур длиной 2 м и большой вес. Устройство издает больше шума, чем указано производителем. Рекомендуется для выкачивания только чистой воды, без примесей, так как иначе детали изнашиваются в течение одного или двух лет, что приводит к поломке насоса.

Джилекс Джамбо

Модель 70/50 Ч-24 устанавливается в горизонтальном положении. Максимальный напор составляет 45 м. Длина шнура 1,5 м. Устройство оснащено гидробаком объёмом 24 л и полностью автоматизировано. Корпус выполнен из чугуна и имеет маленькие размеры. Возможна настройка давления. Все детали и соединения выполнены качественно и без люфтов.

Главный недостаток модели 70/50 Ч-24 Джилекс Джамбо – насос не имеет защиты от работы всухую, а также короткий кабель.

Вихрь ПН-1100Н

Центробежный насос этой модели предназначен для монтажа в горизонтальном положении. Максимальный выдаваемый им напор 50 м, глубина всасывания 9 м. Двигатель работает тихо, корпус выполнен из нержавеющей стали и имеет лёгкий вес. Насос рекомендуется для использования только с чистой водой.

Во время работы насоса нужно следить, чтобы он не работал всухую, так как устройство не укомплектовано датчиком контроля за водой.

Wilo PW-175EA

Максимальный выдаваемый напор этим насосом равен 35 м при глубине всасывания 8 м. Так же как и предыдущий модели поверхностного устройства, устанавливается горизонтально. Насос Wilo PW-175EA оснащён датчиками от перегрева и имеет компактные размеры. Потребляемая мощность 125 Вт. Устройство собрано надёжно и качественно, работает тихо.

Единственный недостаток, выявленный пользователями, – после длительного простоя, возможно, потребуется подтолкнуть крыльчатку для первого запуска (отвёрткой).

NeoClima GP 600/20 N

Насос может работать с глубиной всасывания до 8 м. Максимальный выдаваемый им напор – 35 м. Потребляемая мощность составляет 600 Вт. Устройство оснащено функцией от перегрева. Укомплектован гидробачком с объёмом 20 л. Рекомендуется для выкачивания только чистой воды.

Корпус насоса сделан из нержавейки. Двигатель работает бесшумно.

Обратите внимание! Хотя устройство и произведено в Китае, все детали выполнены и соединены качественно.

Судя по отзывам пользователей, возможно, потребуется регулировка реле давления, иначе насос не будет отключаться.

Лучшие погружные насосы для колодца

Сегодня стабильный спрос имеют погружные насосы для колодца, лучше всего их приобретают обычные люди. Так как в отличие от скважинных, водяные аналоги при меньшей цене показывают большую работоспособность. Рассчитаны на работу на небольшой глубине от 7 до 45 м, поэтому не обладают большой мощностью. Эффективно справляются с поставленной задачей – обеспечивают полноценное водоснабжение в жилой дом.

Джилекс Водомет Проф 55/50 А

Колодезный насос Джилекс Водомет заслужил внимание благодаря своей универсальности. Порадует характеристиками: глубина погружения до 30 м, максимальный напор до 50 м, пропускная способность 3.3 куб.м/час

Потребляемая мощность 600 Вт. Легко перекачивает чистую воду на большом расстоянии от колодца. Эту модель часто применяют в частных домах и на даче для орошения участков, наполнения чистой водой резервуаров.

Аппарат погружного типа имеет хорошую производительность, отлично справляется с подъемом воды, как из колодцев, так и неглубоких скважин. Отличается несложным монтажом, небольшим весом 9,4 кг, что дает возможность быстро переносить в любое место для установки. Есть поплавковый контроль уровня воды, защита от сухого хода.

Достоинства

• Прочный корпус из нержавеющей стали;
• Встроенный фильтр-сетка;
• Работает при неполном погружении;
• Защита от сухого хода;
• Термозащита и конденсатор.

Недостатки

• Высокое потребление мощности;
• Небольшая гарантия – 12 мес.

По отзывам рядовых покупателей – Водомет ПРОФ 55/50 А является самодостаточной системой, укомплектованной увеличенным ресурсом и защитой от перегрузок.

Техноприбор Ручеек-1М

Ручеек-1М легендарный погружной насосный аппарат белорусского производителя Техноприбор. Лучшее бюджетное предложение на российском рынке. Модель имеет вибрационный механизм средней производительности. Способно перекачать всего 0.96 куб. м/час. Достаточно большой показатель уровня погружения – 60 м. Не обладает универсальностью. Водяной насос Ручеек имеет одно предназначение – установка в колодец.

Главная проблема этой модели – издает много шума из-за вибрационного механизма. Зато обладает малым потреблением мощности всего 225 Вт. Хороший показатель максимального напора до 60 м. Практичные владельцы дачных участков часто применяют насос Ручеек для орошения и полива огородов, для этого аппарат просто устанавливают в накопительный резервуар или бочки.

Достоинства

• Максимальная глубина погружения 60 м;
• Защита от перегрева;
• Маленький вес 3,6 кг;
• Низкое энергопотребление;
• Небольшая цена.

Недостатки

• Короткий сетевой шнур 10 м;
• Шумная работа.

Ручеек-1М не предназначен работать с грязной водой. Нужно обязательно позаботиться о качественном фильтре, чтобы мелкий гравий и песок не повредил подвижные части устройства.

Grundfos SBA 3-45 А

Колодезный насос от авторитетного датского бренда. Аппарат имеет высокую потребляемую мощность 1050 Вт, перекачивает до 3 куб. м/час. Предназначен для эксплуатации круглый год. Устанавливается на высоте до 1 м от дна, максимальная глубина погружения 10 м. Модель оснащена автоматическим поплавковым механизмом контроля уровня воды. Максимальный напор прокачки по магистрали 45 м.

Насос имеет гарантию 2 года. Производитель оснастил модель необходимой защитой от перегрева, несмотря на высокие показатели, максимально допустимая температура жидкости до 40С. Есть блокировка запуска при сухом канале. Прочный корпус из нержавеющей стали и композитных материалов надежно защищает устройство от коррозии.

Достоинства

• Хорошая работоспособность при низком напряжении 200 Вт;
• Качество бренда;
• Работает в температуре до 40С;
• Надежная защита от перегрева.

Недостатки

• Шумная работа 50 дБ;
• Высокая стоимость.

Водяной аппарат вертикального монтажа не требует особенных настроек. Легко устанавливается, после чего его сразу можно запускать в работу. По отзывам потребителей, иногда возникает проблема с ремонтом и комплектующими.

Причины поломок

Быстрая выработка ресурса объясняется сложными условиями, в которых технике приходится работать. Постоянное воздействие жидкости, в которую погружен агрегат, вибрация, температурные перепады и трение абразивных частиц водяной взвеси в итоге приводят к появлению сбоев в работе оборудования. Следует упомянуть, что более дорогие модели, например, насос Джилекс или Grundfos, заметно долговечнее и надежнее дешевых аналогов.

Можно выделить несколько основных причин, по которым скважинные аппараты перестают выполнять свои функции.

1. Износ. Рабочие качества узлов постепенно ухудшаются, детали приходят в негодность после определенного срока эксплуатации.
2. Установка механизма выше уровня воды. Техника начинает работать вне жидкой среды, “всухую”, в результате чего лишается водяной смазки и охлаждения греющихся рабочих частей. Перегрев оборудования может привести к заклиниванию деталей и даже к оплавлению пластиковых комплектующих.
3. Мощность превышает необходимый уровень, агрегат начинает всасывать большое количество грунта со дна скважины или колодца. Постоянное воздействие абразивных частиц заметно ускоряет износ крыльчатки, деталь ломается раньше срока.
4. Отсутствие стабилизатора напряжения. Электрические части изделия, включая конденсаторы, очень чувствительны к перепадам напряжения и сбоям в электрической сети. Если владелец оборудования не использует стабилизатор напряжения, рано или поздно электрические части агрегата выйдут из строя.
5. Пренебрежение профилактикой. Специалисты рекомендуют проводить регулярные технические осмотры оборудования 1-2 раза в год. Периодическая проверка состояния погружного агрегата позволяет своевременно выявить износ комплектующих и другие проблемы. Профилактика позволяет предотвратить серьезные поломки, устранение которых обойдется владельцу техники гораздо дороже, чем регулярное техническое обслуживание.

Рекомендации по выбору

Выбирая насос, следует отдать предпочтение устройствам со стальным или чугунным корпусом, так как они более долговечны. Чтобы прибор не сломался от скачков напряжения в электрической сети, рекомендуется установить защиту от перепадов. Чтобы рабочие элементы не изнашивались слишком быстро, следует поставить фильтры.

Для защиты насоса от перегрева и работы всухую лучше установить датчики, если он ими заранее не укомплектован. Рассчитывая мощность, следует выбрать прибор на 20% мощнее, чтобы он постоянно не работал при максимальных нагрузках, так как это быстро приведёт к его поломке.

https://youtube.com/watch?v=cSK_mvsOrTk%3F

Самостоятельная работа или помощь профессионала?

Приведенные неисправности погружного насоса позволяют справиться с проблемами самостоятельно, без привлечения мастера. Однако даже в этих случаях надо хорошо понимать, что без знаний техники, возникшей проблемы и минимальных навыков справиться с ремонтом достаточно трудно.

Перед поиском любой неисправности надо познакомиться с конструкцией. В первую очередь, необходимо тщательно изучить инструкцию к агрегату, его схему. Чтобы не получить потом лишние детали, нужно запоминать последовательность действий при разборке. При работе с любым неизвестным прибором рекомендуют фотографировать каждый свой шаг.

Большую роль играет цена погружного насоса. Небольшие «вольности» позволены при ремонте несложных, недорогих моделей, так как в этом случае собрать и разобрать конструкцию будет более-менее просто. Дорогостоящие импортные (европейские) модели имеют больший гарантийный срок, поэтому лучший выход в этом случае — обращение в сервисный центр.

Целесообразность

Конечно, работать инструментом с коротким проводом далеко не так удобно как с аккумуляторным. Но переделка не займет у человека, владеющего навыками электромонтажа, много времени. Зато позволит закончить срочную работу. А затем не спеша решать, что делать с шуруповертом – ремонтировать его или выбрасывать и покупать новый. Постоянно работать таким инструментом вряд ли захочется, гораздо удобнее будет дешевая китайская электродрель с сетевым удлинителем. К тому же, при длительной работе блок питания заметно нагревается. Для того чтобы он остыл, нужно периодически делать перерывы в работе, что сказывается на результате.

Сколько будет стоить

Стоимость ремонта насоса для скважин, а также деталей для их ремонта в каждом городе может быть своя. Приведем среднюю стоимость по каждому из названных агрегатов и узлов к ним. Стоимость ремонта центробежных, вихревых и винтовых установок обойдется от 2000 рублей и выше.

Стоимость сменных деталей

К вибрационным насосам:

• поршень – 34 руб.;
• клапан – 33,60 руб.;
• рем–комплект (поршень + клапан) – 67,20 руб.;

К центробежным и винтовым агрегатам:

• сальник – 100 руб.;
• крыльчатка – от 100 руб.;
• винт – от 550 руб.;
• вал насоса – от 260 руб.;
• конденсатор пусковой – от 300 руб.;
• электродвигатель – 3500 руб.;
• торцевые уплотнения – 2550 руб.

Таким образом, можно сделать вывод: восстановление работы электронасоса самостоятельно обойдется гораздо дешевле, чем приобретать новый агрегат или пользоваться услугами сервисов.

Срок службы и обслуживание

Изготовитель определяет срок службы устройства 5 лет. Для прибора стоимостью свыше 10 тысяч рублей, это немного. Возможно, срок сильно занижен по причине отсутствия обширной практики эксплуатации.

Устройство имеет простую конструкцию, не испытывает значительных нагрузок. Поэтому, указанные 5 лет, нужно рассматривать как минимальный срок службы.

Обслуживание заключается в ежегодном осмотре СДВ, для выявления внешних повреждений. В случае их обнаружения, устройство следует демонтировать и направить для ремонта в сервисный центр. Информацию о них можно получить на сайте производителя.

Расчет насоса для скважины

Если экспериментальное определение количества жидкости, откачиваемой электронасосом, не вызывает больших затруднений, то для нахождения нужного напора используют несложные формулы. Есть несколько вариантов формул подсчета напора, один из них выглядит следующим образом:

H(м) = P x 10,2 + Нв + Нп, где

H(м) – определяемая высота подъема жидкости в метрах;

Р – давление, которое необходимо создать в магистрали потребителя, указывается в атмосферах или переводится в бары (bar);

Нв – разность высот между всасывающим фильтром электронасоса и магистралью потребителя;

Нп – потери давления из-за гидравлического сопротивления трубопровода.

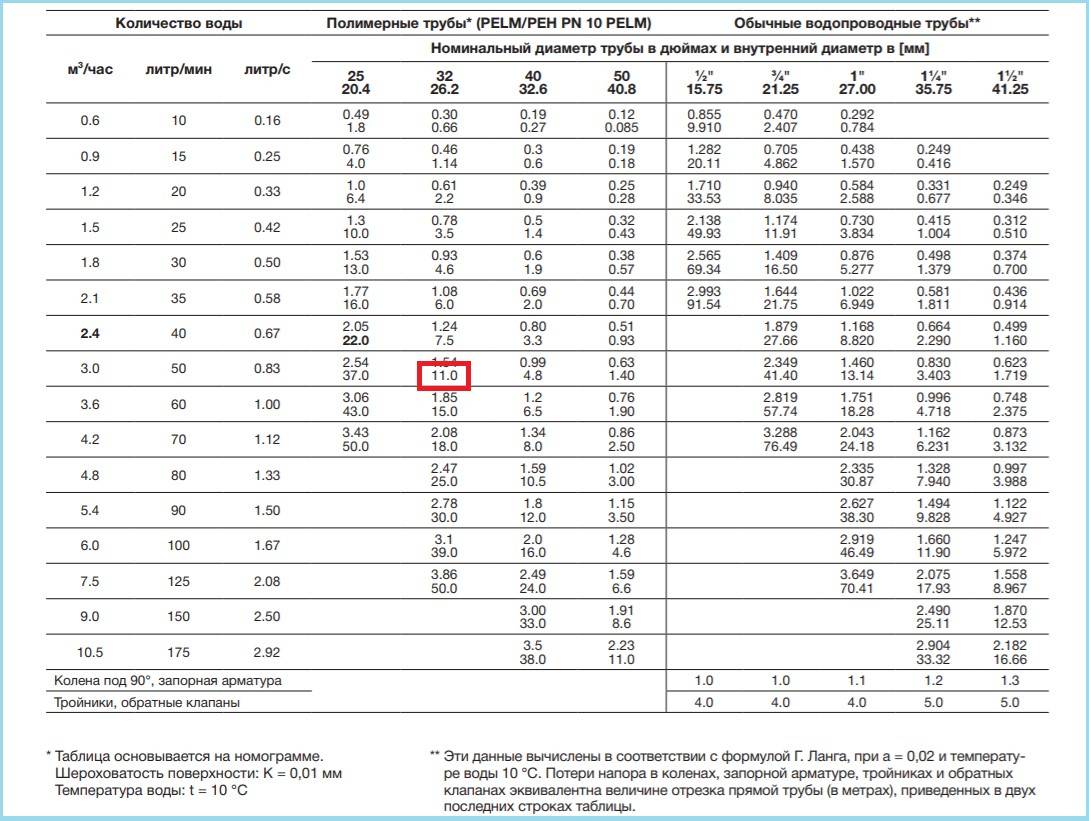

Рис. 11 Таблица для расчета потерь в трубопроводе

Выбор подходящего электронасоса для скважины на воду рассмотрим на примере семьи из 5 человек, для обеспечения нужд которых необходим объем подачи около 3 м³/ч, при максимальном давлении в системе 3 бара. Предполагается, что разность высот составляет 30 м, а водопроводная магистраль сделана из пластиковой трубы внутренним диаметром 1″ дюйм (наружный диаметр 32 мм) под стандартный выходной патрубок электронасоса, ее длина составляет 50 метров.

В колонках указаны два ряда цифр, нас интересует только нижний показатель с обозначением потерь на 100 метровом участке трубопровода (данные приведены в метрах). Для более точных расчетов в таблице указаны потери в коленах, запорной арматуре, тройниках, обратных клапанах (нужный параметр также указан в метрах).

Предположим, что у нас системе находится один обратный клапан, тройник, запорный кран и 3 колена под углом 90 градусов, общая длина потерь на которых, исходя из таблицы, составляет 12 м.

Итак, определяем потери:

Нп = (50 + 12) х 11 \ 100 = 6,82 (м)

И получаем общий результат:

H(м)= 3 х 10,2 + 30 + 6,82 = 67,42 (м)

Чтобы определить, какой насос выбирать, воспользуемся, к примеру, таблицей для моделей Grundfos (рис. 12). Из нее видно, что данному напору и объему перекачки наиболее подходит модификация SQ 3-65. При отсутствии подобных таблиц электронасос подбирают по напорным характеристикам и подаче (точка 1 на рис. 13).

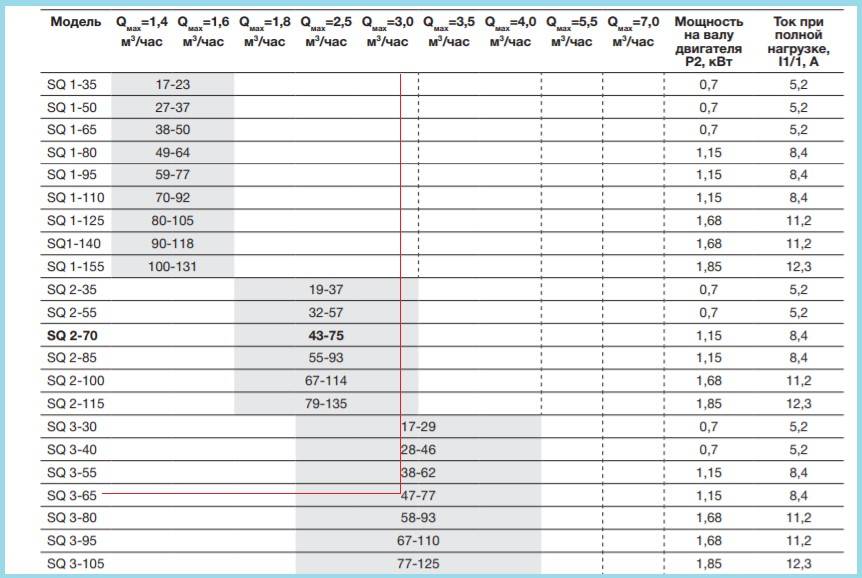

Рис. 12 Таблица для напорных характеристик Grundfos

Выбор погружных насосов

При выборе насосов следует отталкиваться от их технических характеристик. Обязательно учитываются такие параметры, как производительность и максимальная высота.

Для начала следует обратить внимание на глубину скважины, обязательно нужно замерить глубину у себя на участке

Важно знать, до какой отметки разрешено погружать устройства. После достижения грузом поверхностного зеркала нужно будет сделать отметку

Учитывайте диаметр скважины при выборе устройства, при выборе погружного насоса следует учитывать его технические характеристики, самая важная — размер. Величина диаметра насоса обозначена в дюймах. Как правило, используется диаметр в 3,5-4 дюйма

После достижения грузом поверхностного зеркала нужно будет сделать отметку. Учитывайте диаметр скважины при выборе устройства, при выборе погружного насоса следует учитывать его технические характеристики, самая важная — размер. Величина диаметра насоса обозначена в дюймах. Как правило, используется диаметр в 3,5-4 дюйма.

Производительность насоса – характеристика, который используется для перекачки за единицу времени. Чтобы провести расчет производительности, следует определиться с количеством смесителей. Устройства употребляют около 600-700 литров в час.

Потребность устройства в доме обязательно следует учитывать, как правило, используются модели с мощностью от 20 до 200 литров в сутки. 2 тысяч литров в сутки хватает не только для потребления проживающих, а еще и для полива зеленых насаждений.

Напор устройства – очень важный критерий. Чтобы рассчитать данную характеристику, необходимо выяснить, какую глубину имеет скважина, это обязательно. Для оснащения дома требуются агрегаты с напором в 90м. Насос монтируется способом погружения в скважину на стальном тросе. Жидкость подается через шланг.

Для установки арматуры потребуются резьбовые соединения

Размеры насоса очень важно учитывать, нужно оставаться погруженным в воду. Обязательно учитывается допустимая загрязненность воды

Приборы, которые оборудованы системой автовыключения. Можно купить обычный насос, а автоматику установить позже.

Степень загрязненности воды – важный параметр. Если скважина будет находится на песчаной почве, то качество воды будет важным.

Обращаем внимание на материалы оборудования, корпус погружного насоса должен быть изготовлен из качественного материала, который не подвержен коррозии. Это могут быть чугунные изделия и нержавеющая сталь

Существуют разные бренды, которые зарекомендовали себя в качестве надежных производителей

Следует обратить внимание и на параметр, который указан в техническом паспорте изделия

Обязательно нужно обращать внимание на дополнительные опции насоса и его комплектность. Многие модели оснащены обратными клапанами и фильтрами очистки

Среди необходимой арматуры – фитинги, муфты. Проверьте, все ли детали есть в комплекте. Огни должны быть качественными и долговечными.

Как оформить заявку на запасные части

В заявке на запасные части для любого промышленного оборудования, в т.ч. центробежных насосов рекомендуется указать максимально полные данные с идентификационной бирки ( шильдика) : модель, серийный номер и дату производства оборудования.

Наша компания является официальным дистрибьютором итальянских производителей центробежных насосов SAER и CALPEDA с правом продаж полного спектра оборудования, поставки запасных частей и расходных материалов.

Заявки и запросы на запасные части обрабатываются в отделе запасных частей. Менеджеры отдела окажут вам профессиональную консультацию по подбору, оформят заказ и предоставят полную информацию о наличии ценах. Запчасти SAER Запчасти CALPEDA

Самостоятельная работа или помощь профессионала?

Приведенные неисправности погружного насоса позволяют справиться с проблемами самостоятельно, без привлечения мастера. Однако даже в этих случаях надо хорошо понимать, что без знаний техники, возникшей проблемы и минимальных навыков справиться с ремонтом достаточно трудно.

Перед поиском любой неисправности надо познакомиться с конструкцией. В первую очередь, необходимо тщательно изучить инструкцию к агрегату, его схему. Чтобы не получить потом лишние детали, нужно запоминать последовательность действий при разборке. При работе с любым неизвестным прибором рекомендуют фотографировать каждый свой шаг.

Большую роль играет цена погружного насоса. Небольшие «вольности» позволены при ремонте несложных, недорогих моделей, так как в этом случае собрать и разобрать конструкцию будет более-менее просто. Дорогостоящие импортные (европейские) модели имеют больший гарантийный срок, поэтому лучший выход в этом случае — обращение в сервисный центр.

Выбор скважинного насоса

После того, как мы узнали необходимые сведения и характеристики нашей системы, перед нами остается нерешенной лишь одна проблема — выбор скважинного насоса. Допустим, что расчетные данные оказались следующими:

1. Глубина трубы – 50 метров.
2. Диаметр – 133 мм.
3. Уровень производительности – 3 куб.м/час.
4. Показатель динамического уровня – 20 м.
5. Удаленность скважины от дома – 15 м.
6. Емкость гидробака – 100 литров (при работающем насосе 2 атм., при отключенном -3,5 атм.)
7. Число проживающих 3-4 чел. (норма потребления 1,2-1,6 куб. м/час).

Если исходить из диаметра скважины, то оптимальным выбором для нас будет насос, диаметр которого составляет в диапазоне 3-4 дюйма

После этого необходимо обратиться к производительности: важно понять, какая модель насоса будет в состоянии поддерживать требуемый напор

Для этого нам потребуется рассчитать высоту, на которую насос должен поднимать воду из скважины:

• Показатель динамического уровня равен 20 м, что соответствует 2 атмосферам.
• Скважина удалена от дома на расстоянии 15 м, что эквивалентно 0,15 атмосфер.
• При работающем насосе в момент закачки воды гидробак гидроаккумулятора будет составлять 3,5 атмосфер.

Выполни нехитрые подсчеты, получим, что минимальный напор нашей установки с учетом указанных характеристик скважины составит 57 метров (2+0,15+3,5=5,65 атм.).

Однако здесь важно предусмотреть и потери давления и производительности в трубопроводе, которые могут быть довольно значительными. Такое часто может наблюдаться в системе, у которой водоподводящие трубы заметно уступают по диаметру выходному отверстию насоса

Скажем, насос датского производителя Grundfos SQ имеет диаметр выходного отверстия 40 мм.

В подобной ситуации для нас недопустимой будет прокладка магистрали величиной 25 мм. Однако это не единственные потери, которые могут возникать при эксплуатации системы. Они могут присутствовать и на разнообразных изгибах, тройниках, кранах, которые могут уменьшать давление на 0,1-0,4 атмосферы из расчета на каждый узел. Вдобавок к этому следует учесть и нестабильность напряжения в электросети, а это может плохо отразиться на эффективности работы насоса. Чаще всего величина потерь, возникающих на трубах и арматуре, составляет около 10-20%. Для качественного водоснабжения выбранный скважинный насос должен поддерживать в системе давление на уровне 1,2-1,6 кубометров в час.

• Снижение уровня жидкости- 0,5 атм.
• Потери в трубопроводе – 0,4 атм.
• Потери в результате перепадов напряжения сети и запас на износ насоса – 1,5 атм.

Поэтому, если принять во внимание потери давления, вероятность понижения уровня воды в скважине, нестабильность напряжения в бытовой сети, оптимальным для нас выбором будет модель насоса, которая будет способна обеспечить давление не менее 8,05 атмосфер (5,65+0,5+0,4+1,5). Иными словами, его возможности должны позволять поднимать воду на высоту 80 метров

Как диагностировать поломку

Чтобы избавиться от поломки, нужно найти ее причину. Диагностика состоит из следующих последовательно выстроенных этапов:

1. Снимите своими руками распределительную панель.
2. Отсоедините от двигателя крыльчатку.
3. Проверьте, как она вращается, если нет нагрузки. Если впредь вы хотите, чтобы двигатель работал плавно и спокойно, зафиксируйте к детали сглаживающий конденсатор.
4. Когда крыльчатка отложена в сторону, определите, находится ли мотор в рабочем состоянии, не сгорел ли он.
5. Если вал не прокручивается, скорее всего, сломалась деталь, спровоцировавшая заклинивание двигателя. Тогда в агрегат вместе с водой попадают небольшие и наоборот крупные части почвы.
6. Вполне вероятно, что сгорела обмотка статора, по причине накопления грязи и несвоевременного от нее избавления.
