Обзор гофротруб из нержавейки для водоснабжения

Назначение и конструктивные особенности

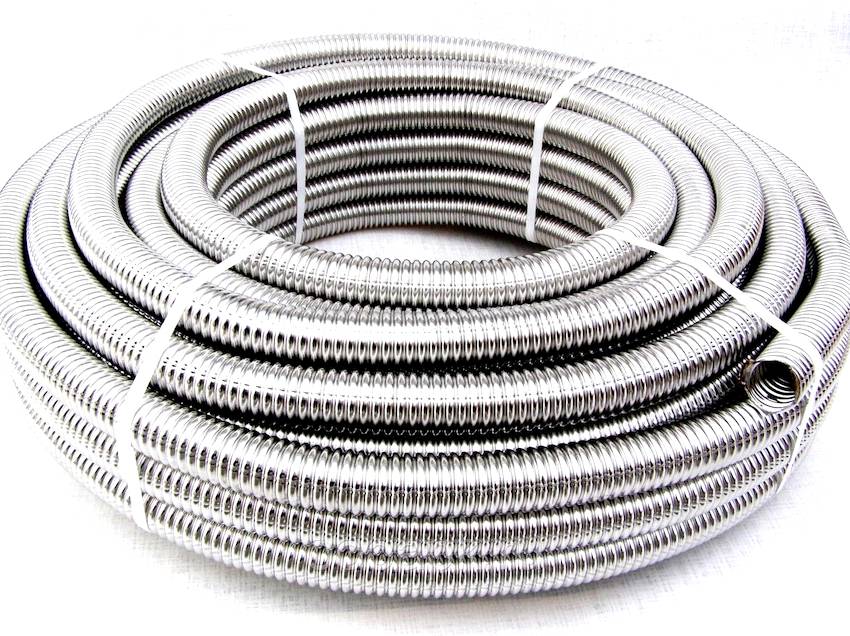

Гофрированная труба, называемая в обиходе гофрой или рукавом, по гибкости и прочности опережает гладкостенные трубы. Эластичная гофротруба из нержавеющей стали применяется для монтажа геометрически сложных участков трубопроводов, так как позволяет при помощи одного отрезка обойти все препятствия и с минимальными трудозатратами провести сеть в труднодоступных местах.

Но к участкам трубопровода, выполненным из гофры, предъявляются особенно жесткие требования. Узлы соединения гофрированных труб между собой и с гладкими трубами должны быть надежны, герметичны и не допускать даже малейших протечек. Для сопряжения стальных нержавеющих гофротруб подходят не все фитинги, к выбору и монтажу фасонных элементов для этого типа трубопроката следует подойти особенно внимательно.

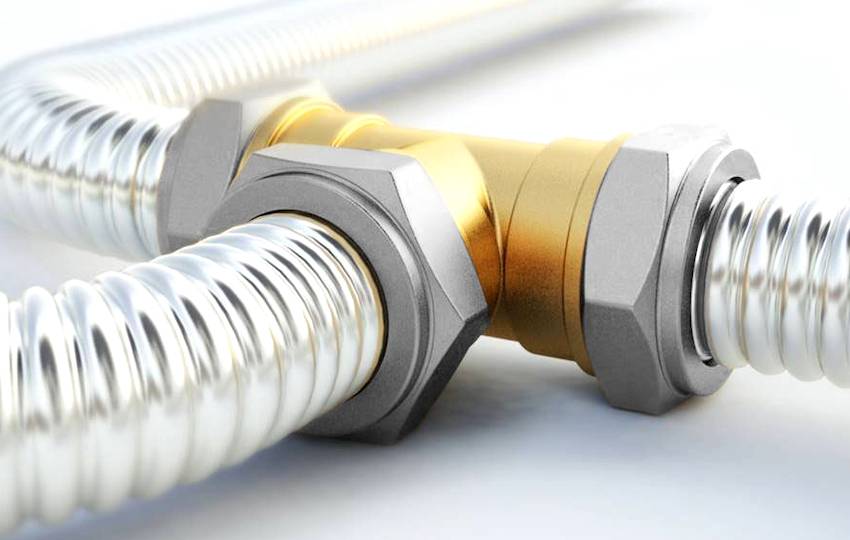

Фитинги для гофрированных труб из нержавейки необходимы, чтобы:

  • соединить две или более гофрированные трубы прямо или под углом;
  • соединить гладкостенные и гофрированные трубы прямо или под углом;
  • образовать переход между трубами разного диаметра;
  • подключить к магистральному трубопроводу потребляющий или подающий прибор.

Конструктивно монтажная арматура для стальных гофрированных труб, состоит из корпуса и соединительных патрубков.

Форма корпуса фитинга зависит от его назначения, сам же корпус может быть:

  • Цельнолитым, или бесшовным – такие фитинги считаются самыми надежными, так как не имеют швов и дополнительных элементов, а значит, не имеют и слабых мест, которые быстро разрушаются в ходе эксплуатации;
  • Сварным – корпус сваривается из нескольких отдельно отлитых частей. Сварная монтажная арматура – самая дешевая, но имеющиеся на корпусе швы неэстетичны, могут иметь внутренние неровности, что приводит к засорению узла, но даже качественно выполненный шов испытывает большую нагрузку в ходе эксплуатации трубопровода, что может привести к аварии.
  • Разборным – корпус собирается из двух или более деталей в ходе монтажа. Разборные монтажные элементы удобны при выполнении узлов в труднодоступных местах. Такие фитинги дороги, но не считаются абсолютно надежными, так как превращают узел трубопровода в комплекс соединений, повышая вероятность порыва.

Рекомендуем ознакомиться: Компрессионные муфты для монтажа инженерных коммуникаций

Гофрированные трубы чаще всего не имеют собственного соединительного патрубка, поэтому фитинги для них имеют дополнительные уплотняющие и фиксирующие детали. Герметизирующую функцию при соединении гофротруб выполняют кольца из мягких полимеров. Для фиксации может использоваться накидная гайка или пресс-кольцо. При затягивании фиксирующего элемента мягкая прокладка деформируется, плотно обхватывая трубу и заполняя зазоры образованного узла.

Короткие гофрорукава обычно имеют на концах стопорные кольцевые площадки, которые не дают фитингам соскочить с трубы в ходе монтажа. Длинномерные гофротрубы при обустройстве трубных сетей нарезаются, поэтому стопорных колец не имеют. Такие кольца продаются отдельно, но могут входить и в комплект фитингов для гофры.

Критерии выбора коммуникаций и комплектующих

Труба нержавейка гофрированная для систем отопления подбирается, исходя в первую очередь из диаметра коммуникаций, который заложен в плане. При правильно подобранных значениях этого параметра можно получить эффективную систему с высокой пропускной способностью. Следует учесть, что сечение труб должно соотноситься с мощностью оборудования.

Дополнительно обращается внимание на марку стали

Важно учитывать технологию изготовления изделий. Например, встречаются гибкие коммуникации из отожженной и неотожженной стали. Разница между ними заключается в условиях эксплуатации

Например, отожженные трубы хороши для монтажа отопительных систем. В качестве соединительных элементов рекомендуется использовать латунные фитинги

Разница между ними заключается в условиях эксплуатации. Например, отожженные трубы хороши для монтажа отопительных систем. В качестве соединительных элементов рекомендуется использовать латунные фитинги

Например, встречаются гибкие коммуникации из отожженной и неотожженной стали. Разница между ними заключается в условиях эксплуатации. Например, отожженные трубы хороши для монтажа отопительных систем. В качестве соединительных элементов рекомендуется использовать латунные фитинги.

Обзор производителей и стоимость изделий

Можно выделить несколько популярных марок, в числе которых Neptun. В ассортименте продукции предлагаются отожженные и неотожженные изделия, а также широкий выбор фитингов. Если рассматривается гофрированная труба для систем отопления, то цена будет зависеть от ее сечения. Например, изделие с наименьшим диаметром 15 мм стоит в среднем 110 руб./м.

В качестве альтернативы можно выбрать изделия марки Lavita. Стоимость коммуникаций диаметром 8 мм будет выше – 150 руб./м, что обусловлено маркой стали. В ассортименте этого производителя также можно найти фитинги под любые требования.

Рекомендации специалистов

На ценообразование гибких изделий одновременно влияет три фактора: марка стали, сечение изделия, способ изготовления. Если труба небольшого диаметра одного производителя стоит меньше, значит, при ее изготовлении использовалась иная марка стали

Поэтому на эти параметры следует обращать внимание в первую очередь

Соответственно, данный вид коммуникаций является предпочтительным, в особенности, если речь идет о монтаже отопительной системы. Так как при этом будут оказываться существенные нагрузки по двум направлениям: температура и давление.

Особенности изделий

Производится два вида медных труб. Первый вариант называют неотожженным, а второй — отожженным. Изготовления продукции обоих видов начинается с обработки медной руды. Затем, получают черновую медь. Из нее удаляют примеси. Для этого сквозь нее осуществляют продувку кислорода. В итоге получаются слитки металла высокой чистоты.

Из полученного сырья изготовляют неотожженые трубы. В результате штамповки и прокатки изделий они теряют показатель эластичности. При этом продукция становится очень прочной. Для изделий неотожженого типа показатель предела прочности может равняться от 340 до 450 МПа, значение допустимого растяжения — шесть процентов.

Отожженые трубы изготовляют путем отжига. Это процедура основанная на термической обработке. Изделия нагревают до семисот градусов. Далее, трубы проходят поэтапное остывание. Готовая продукция приобретает новые свойства. Запас ее прочности доходит до 220 МПа. Показатель эластичности усиливается в несколько раз. Отожженые изделия могут удлиняться на пятьдесят и более процентов.

Неотожженая продукция не проходит этап термообработки. Это означает, что внутренняя структура метала не подвергается изменениям.

Размеры

Гофру производят для многих нужд. Она необходима как для проведения силовых и компьютерных кабелей, так и для объемных работ в системе канализаций. Чтобы удовлетворить многоплановый потребительский спрос, гофрированные изделия выпускают различных диаметров, толщины стенок и метража. Например, для прокладывания кабеля могут понадобиться трубы от 16 до 160 мм в диаметре.

Среди самых востребованных вариантов стоит отметить следующие:

  • трубы диаметром 10, 16, 20, 25, 32 мм имеют длину от 100 до 500 м, толщину стенок – 2 мм;
  • гофра диаметром 40 мм выпускается длиной от 100 до 200 м с толщиной стенок 3,7 мм;
  • диаметр 50 и 63 мм бывает у стометровых труб;
  • трубы большого диаметра – 90, 110 и 160 мм производят двенадцатиметровыми;
  • гофру из нержавеющего металла выпускают диаметром 12, 15, 20, 25, 32, 40, 50 и 60 мм, при этом толщина стенок составляет 0,25–0,3 мм.

Неодинаковый объем гофрированных труб решает разные задачи. Чтобы подвести электропроводку к люстре и другим осветительным приборам, достаточно диаметра 16 мм. К розеткам и выключателям подводят трубу 20 мм. Для межкомнатного проведения проводки используют гофру диаметром 25 мм и более. Межщитовые проведения кабеля предусматривают диаметр трубы 32 мм. Межэтажные соединения узлов требуют вместимость гофры 40–50 мм. Прокладывать кабель для телефона, компьютера, сигнализации можно в трубах с диаметром от 16 до 20 мм.

Гофрированная труба из нержавеющей стали монтаж

При монтаже гофротруб возникают некоторые нюансы, о которых стоит знать, чтобы они не стали неприятным сюрпризом. Как и в случае с большинством гнущихся стройматериалов, не стоит злоупотреблять этим качеством – многократные перегибы со временем гарантированно приведут к тому, что гофрированная труба из нержавейки для отопления будет деформирована.

Гораздо лучше будет выгнуть трубу до нужной формы и больше к этому не возвращаться.

Установка гофрированных металлических труб очень похожа на обычный монтаж трубопровода с использованием фитингов. Вся разница заключается в отсутствии штуцера в фитинге для гофрированной трубы, а обжимка осуществляется за счет прокладки. В любом случае, после монтажа обязательно должен выполняться тестовый запуск, который позволит убедиться в отсутствии протечек.

Гофрированная нержавеющая труба для отопления – это отличное решение для обустройства системы отопления. Чтобы добиться максимального эффекта, необходимо грамотно подобрать материалы и качественно провести монтажные работы. Собранная в результате отопительная система будет на протяжении долгих лет исправно выполнять свои функции.

Кроме очень неплохих эксплуатационных характеристик привлекает в этом материале быстрая и легкая сборка трубопроводов. Нужны будут только фитинги и ключ. Ко всем отопительным приборам подключение производится с их помощью. Выбираете требуемый вид (уголок, тройник, крестовина и т.п.) и приступаете к соединению.

Труборезом отрежьте кусок требуемой длины. Срез должен быть строго перпендикулярным по отношению к трубе. Грани ровные без задиров и неровностей. Проверяете комплектность фитинга, складываете его. Вставляете в него отрезанный кусок и затягиваете гайку. При необходимости, немного ее подтягиваете ключом. Вот и весь монтаж.

Комплектность фитинга для труб из нержавеющей гофры. Аналогично происходит переход от обычной трубы на гофру: сначала на стояк или отвод крепите соответствующий фитинг, а затем вставляете в другой его конец гофрированную нержавейку и затягиваете кольцо. И никаких специальных переходников не нужно.

Единственное, что нужно учесть при установке гофрированной нержавейки, что она все-таки гибкая. Потому крепежные элементы устанавливайте чаще, чем при прокладке привычной формы труб.

На стоимости это отразится мало – один фиксатор стоит десяток-два рублей в зависимости от фирмы и даже если вы их устанавливать будете в два раза чаще, максимум, что вам грозит – перерасход в 200-300 рублей при средней протяженности линии отопления.

Технология производства

Труба из нержавейки изготавливается по уникальной технологии, обеспечивающей ее преимущества. Подготовительная операция такая же, как при производстве гладких туб. Рулоны листового металла режут на штрипсы – распускают на полосы и точно также наматывают. Больше одинаковых операций нет.

Отжиг производят в состоянии полосы и полируют поверхность, пропуская лист через установки с круглыми щетками и войлочными валками. С помощью химического травления снимая с нее образовавшиеся окислы железа и соли хрома. К работе допускается только очищенная техническими и химическими способами лента полированной до зеркального блеска поверхностью.

Достаточно посмотреть на гофру, чтобы заметить основное ее отличие, обеспечивающее пластичность и гибкость трубы – она намотана по спирали. Для изготовления используется полоса высоколегированной нержавеющей стали с очень гладкой поверхностью. Варить такую нержавейку очень сложно. Используется ручная сварка вольфрамовыми неплавящимися электродами с присадочной проволокой аналогичного химического состава. Сварка применяется для соединения торцов ленты, чтобы получать непрерывный гофрированный шланг.

В процессе изготовления гофрированная труба проходит несколько холодных деформаций.

  1. Фигурные валки формируют конфигурацию ленты с выпуклостью вдоль оси.
  2. Намотка полосы по спирали производится на оправке и выполняется с определенным усилием натяжения. Это обеспечивает герметичное, плотное соединением впадин.
  3. Сжатие занижений. Верхний торец подгибается внутрь, убирается возможный просвет. Для подстраховки проводится тонкий ролик рядом, создавая дополнительное прижатие полосы.
  4. Калибровка окончательно закрепляет нужную форму гофрированной трубы.

В результате выступы приобретают полукруглую или трапецеидальную конфигурацию. По впадинам можно рассмотреть 2 узкие прожимки. Именно они и обеспечивают плотное прилегание внутренних элементов гофры к соседним участкам. При любом наполнении трубы, надавливании на нее снаружи и распирании большим давлением изнутри, навитая конструкция обеспечивает пластичное изменение формы внутреннего сечения и герметичность.

Минимальный радиус изгиба 3 диаметра определяется конструкцией гофры. Она сжимается до соединения внутренних и наружных диаметров.

Гофрированные трубы упрощают прокладку систем со сложной конфигурацией. Их желательно использовать на малые расстояния, чтобы избежать большой потери давления и скорости перемещения вещества.

Какую гофру используют для дымоходов

Монтаж гофрированного дымохода рекомендуется выполнять при подключении к отопительному оборудованию, работающему на любом виде топлива, при условии выделения низко и высокотемпературных дымовых газов.

Прочность материала обеспечивает следующая конструкция:

  • Корпус изготавливается в виде цилиндрической трубы, закрученной в спираль. Полосы соединяются между собой специальным замковым швом.

В качестве армирующей прослойки используется проволока, придающая корпусу устойчивость к механическим повреждениям, но при этом у трубы сохраняется эластичность и гибкость.

Потребителю предлагается два вида труб, изготовленных из нержавеющей стали и алюминия.

Гибкие дымоходы из нержавейки

Гофра-нержавейка для дымохода – наиболее приемлемый вариант при подключении к оборудованию с высокой температурой отходящих газов: дровяным печам, каминам, пеллетным котлам. Без потери герметизации, гофра из нержавейки способна выдержать нагрев до 900°С.

Гофрированный дымоход из нержавеющей стали имеет следующие преимущества:

  • Толщина стали от 0,12 до 1 мм.

Способность к сжатию, растяжению.

Гибкость.

Устойчивость к воздействию высоких температур и кислотной среды.

Гофра для дымохода из нержавейки имеет одно неоспоримое преимущество, заключающееся в возможности сделать монтаж дымохода без использования переходников, уголков, адаптеров и других фитингов. Труба изгибается в нужном направлении без потери целостности.

Алюминиевые гофрированные трубы для отвода дыма

Алюминиевая гофра для дымохода имеет конструкцию, идентичную, используемой в аналоге, изготовленном из нержавейки. При этом алюминий существенно уступает последнему в прочности и жароустойчивости.

Согласно СП 42-101-2003, алюминиевые гофрированные дымоходы к газовым котлам не запрещены. Но как показывает практика, в большинстве случаев, инспекторы требуют изготовить дымоход из другого материала. Все объясняется тем, что алюминиевая гофра в качестве дымохода, не способна выдерживать температуру свыше 500°С и часто, после возгорания сажи, стенки прогорают, что приводит к попаданию продуктов сгорания в жилое помещение. В последнее время такие случаи участились. Поэтому ограничения вполне оправданы.

Использовать алюминиевую гофру для дымохода от котла можно, но не рекомендуется. Чтобы избежать проблем с регистрацией и вводом в эксплуатацию газового оборудования, лучше всего остановить свой выбор на нержавеющей трубе.

Для подключения к отопительному оборудованию можно использовать исключительно сертифицированную гофру, имеющую разрешение на эксплуатацию, выданное Ростехнадзором.

Труба гофрированная нержавеющая отожжённая и неотожжённая: разница

Найти отличия между неотожжёными и отожжёнными гофрированными нержавеющими трубами по их внешнему виду невозможно. Оболочка труб изготавливается из нержавеющей стали марок AISI 304 и AISI 201 или их аналогов, которые тоже не имеют внешних различий. Оба вида труб полностью совместимы между собой, а также с трубопроводами из других материалов. По соотношению цены и качества в наиболее выгодном свете предстаёт продукция производителей из Южной Кореи:

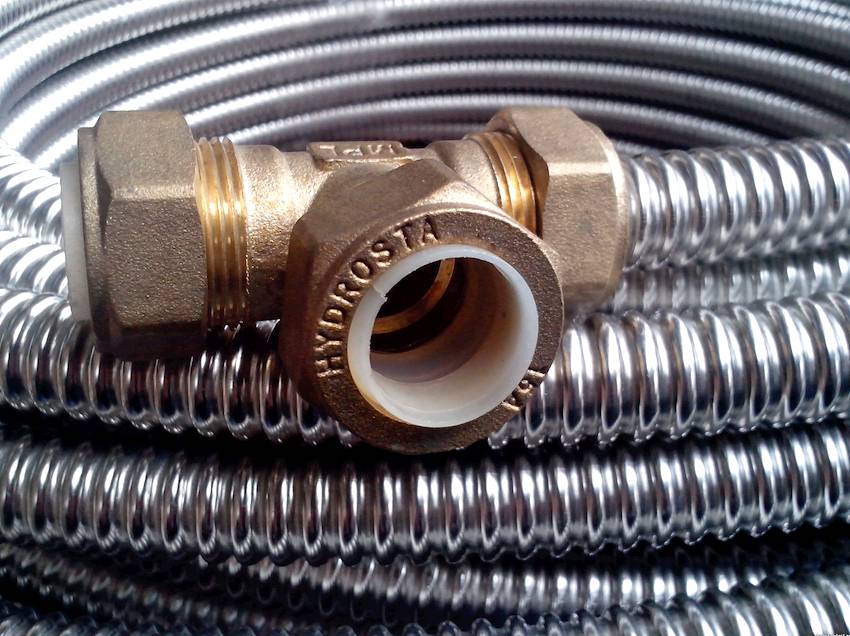

  • Hydrosta;
  • Lavita;
  • Kofulso.

В 2014 году на рынок вышел отечественный производитель таких изделий под торговой маркой Neptun IWS. В продажу также поступают гофрированные трубы Meibes (Германия), но их стоимость в разы выше, чем у южнокорейской продукции. При прочих равных условиях цена отожжённых труб выше, чем неотожжённых. Однако это не главное и не единственное отличие отожжённой нержавеющей трубы от неотожжённой.

Применяемость гофры из металла

Что собой представляют гибкие ребристые коммуникации, пожалуй, знает подавляющее большинство пользователей. Такие изделия, но только из пластика, можно обнаружить под раковиной или ванной в каждом доме. Соответственно, имеет сходные эксплуатационные свойства: способность изгибаться без риска образования деформаций, выносливость при различной степени интенсивности транспортировки жидкостей.

Смотрим видео, свойтсва и характеристики данных изделий:

Вот только труба гибкая гофрированная из нержавейки многократно превышает возможности пластика. Именно благодаря особой стойкости к внешним разрушительным факторам и повышенной надежности такие коммуникации могут применяться для реализации практически любых задач и целей, в частности:

  • Системы отопления разного типа (радиаторного и при оборудовании «теплого пола»);
  • Водоснабжение, как холодное, так и горячее;
  • Подогрев хозяйственных сооружений, в частности, теплиц;
  • Системы газоснабжения;
  • В качестве отводящих коммуникаций для удаления выхлопов и прочих продуктов сгорания;
  • При тушении пожара;
  • В качестве кабель-канала при прокладке электросетей;
  • Для транспортировки топлива;
  • В производстве климатической техники.

Как видно, труба гофрированная – изделие довольно востребованное. И в любой из названных областей коммуникации данного типа будут служить на протяжении неограниченного срока.

Гофрированная нержавеющая труба: история изобретения

Такое изобретение, как гофротруба из нержавеющей стали, появилось в конце ХХ века. Его авторы – японские ученые, которые искали оптимальный вариант для прокладки коммуникаций в условиях повышенной сейсмической активности на островах. Так появилось универсальное изделие, сочетающее в себе гибкие качества резины и прочность стали. Мировым экспертам понадобилось совсем немного времени, чтобы прийти к общему заключению, что гибкие металлические трубы имеют ряд преимуществ перед аналогами из холоднокатаной листовой стали, а также перед полипропиленовыми и металлопластиковыми трубами.

Гибкие нержавеющие трубы постепенно пришли на смену стальным и полипропиленовым конструкциям

В связи с этим практически сразу после изобретения гофротруб началось их серийное производство в Германии, а затем в Южной Корее, которая в настоящее время является лидером в производстве гибких труб из нержавейки. К известным компаниям, занимающимся их изготовлением, относится корейская фирма «Kofulso». Вследствие популярности бренда металлическую гофру еще именуют как трубу кофулсо. Постепенно предприятия в разных странах начали специализироваться на производстве гофрированных изделий, а их применение стало повсеместным в монтаже инженерных сетей и других коммуникаций.

Характеристики гофрированной трубы из нержавеющей стали

Таким образом, гибкие нержавеющие трубы постепенно пришли на смену стальным и полипропиленовым конструкциям, а также коммуникациям из металлопластика, используемым в создании водопроводных, отопительных, вентиляционных и даже газовых систем. Прочность материала обеспечена тем, что в процессе производства применяется только нержавеющая сталь высокого качества с примесями никеля, хрома и углерода.

Изготовленный материал должен соответствовать некоторому перечню характеристик, гарантирующих определенные стандарты качества продукции, в частности:

Прочность материала обеспечена тем, что в процессе производства применяется только нержавеющая сталь высокого качества

  1. Нормальное рабочее давление равно 10 атмосферам при допустимой максимальной нагрузке 60 атмосфер.
  2. Во время эксплуатации гофрированная труба из нержавейки выдерживает температуру проходящего вещества от 0 °С до 100 °С. При этом максимальный предел может достигать 150 °С и выше.
  3. Трубопроводы для организации строительных работ и индивидуальных ремонтов, в зависимости от сферы применения, выпускают диаметром 15, 20, 25, а также 32 мм.

Этапы производства гофрированной трубы из нержавейки

Многофункциональность и высокие качественные показатели гофры из нержавеющей стали обусловлены строгим соблюдением технологии ее изготовления, которая, как ни удивительно, довольно простая. Сам производственный процесс включает в себя такие этапы:

Особенная конструкция в виде гофры обеспечивает данному виду труб высокую степень гибкости

  1. Формируют трубу, используя специальную ленту из стали.
  2. Варят заготовки с применением вольфрамовых электродов. На этом этапе производства применяют специальное автоматическое оборудование TIG. Процесс происходит при высокой температуре, которая может достигать 1150 °С.
  3. Надежность швов проверяют на специальной лазерной установке.
  4. Формируют гофру с применением специальных валов разнообразного диаметра.
  5. Выполняют термообработку деталей. Разные виды труб поддаются определенной степени температурного воздействия, так как отожженная труба обладает более высокой степенью гибкости.
  6. Расфасовывают продукцию. Трубы делят на отрезки определенной длины. Изделия с малым диаметром сворачивают в бухты, а толстые детали упаковывают группами.
  7. Проверяют качество и отсеивают брак в виде изделий с микротрещинами. С этой целью металлическую гофротрубу помещают в жидкость под высоким давлением. При этом к каждой бухте крепят специальный прибор и постепенно увеличивают давление до 10 атмосфер, затем его постепенно снижают.

Монтаж фитингов для гофрированных труб

Процедура состоит из двух основных этапов – подготовки необходимого оборудования и непосредственно монтажа.

Этап первый. Подготовка необходимого оборудования

Начать следует с того, что в обязательном порядке нужно подготовить инструменты для фиксации фитингов и обрезки гофрированных труб. Так, минимальный «набор» должен включать в себя следующие инструменты:

труборез (он позволит обрезать трубы такого типа с обеспечением ровного среза и сохранением прежней формы);

инструменты для развальцовки торцов; инструмент, с помощью которого будут запрессовываться фитинги для гофрированной нержавеющей трубы; затяжные ключи (их можно заменить обжимным приспособлением).

Также отметим, что монтаж водопроводной системы должен производить опытный специалист, а при установке газовой инженер-монтажник должен как минимум присутствовать на месте работы.

Этап второй. Установка

Сразу оговоримся, что процедура установки такая же, как в случае с обычными медными или любыми другими трубами. Если, к примеру, применяется фитинг с уплотнителем, то процедура выглядит примерно следующим образом: после снятия гайки проверяется уплотняющее кольцо; если с ним все в порядке, то гайка накручивается обратно приблизительно на полтора-два оборота. После этого фитинг вставляется в трубу до упора, а сама гайка окончательно закручивается.

Для установки таких элементов, которые не имеют уплотняющих деталей, необходимо сначала снять гайку и извлечь оттуда полукольца, выполненные из латуни. Затем гайка надевается на трубу, причем резьба в этом время должна быть направлена к соединительному элементу. Полукольца на деваются на кольца гофрированной трубы (точнее, на первое от края), гайка подводится таким образом, чтобы эти полукольца оказались внутри нее. В конце гайка наворачивается и затягивается.

Видео – Как соединяются гофрированные трубы из «нержавейки»

Также во время монтажа необходимо придерживаться ряда важных требований. Рассмотрим их.

  1. Нельзя для монтажа использовать такие фитинги, которые в дальнейшем могут подвергнуться процессу ржавления.
  2. Число сгибаний/разгибаний, рекомендуемое производителем, превышать также не стоит – его нужно сделать минимальным.

Перед фитингом из латуни, расположенном на подводящей водопроводной либо отопительной трубе (если та изготовлена из черного металла), необходимо в обязательном порядке врезать водяной фильтр. Еще нержавеющую гофрированную трубу не рекомендуется подвергать воздействию электротока (любого его типа). Перед монтажом гофра проверяется на предмет наличия напряжения кручения. При установке труб необходимо следить за тем, чтобы они не контактировали с черным металлом, который, как известно, со временем ржавеет. Для фиксации нужно использовать элементы, выполненные из цветного металла или пластика. Если обустраивается система «теплого пола», то нужно использовать лишь цельные отрезки труб. Ни о каких дополнительных соединениях над поверхностью пола речи быть не может! Наконец, перед установкой трубы рекомендуется тщательно осмотреть, чтобы убедиться, что на них нет видимых дефектов (перегибов, вмятин и так далее).
