Для чего нужен
Автомат считается устройством, главной задачей которого является обеспечение неопасного использования электрической сети. Также он занимается предохранением оборудования от сверхтока, считающегося коротким замыканием с перегрузкой. Подобное оборудование включается и выключается от электрической цепи. Оснащается или электромагнитным расцепителем или комбинированным видом. Благодаря этому можно защитить цепь. Главным его плюсом служит тот факт, что он позволяет защитить электрическую установку или трансформаторную подстанцию от короткого замыкания, перегрузки сети и поломки в результате частого отключения сети.
Имеет на своем корпусе маркировки номинального тока, коммутационной способности, класса токоограничения, номинальной отключающей способности и время-токовой характеристики срабатывания расцепительной системе. Бывает однополюсным, двухполюсным, трехполюсным и четырехполюсным и подходит для соответствующих названию фаз сетей.
Важно! Чаще всего его используют для защиты электрической плиты или других кухонных нагревательных приборов. Также его применяют, чтобы уберечь систему освещения с двигательной, трансформаторной системой
Небольшой лайфхак о том, как выбрать необходимый выключатель для дома
Предложим несколько общих рекомендаций:
- Исходя из всего выше сказанного, нам следует остановить свой выбор на АВ с времятоковой характеристикой «С».
- При выборе штатных параметров необходимо учитывать планируемую нагрузку. Для вычисления следует воспользоваться законом Ома: I=Р/U, где Р – мощность цепи, U – напряжение. Рассчитав силу тока (I), выбираем номинал АВ по таблице, представленной на рисунке 10.
Рисунок 10. График для выбора АВ в зависимости от тока нагрузки
Расскажем, как пользоваться графиком. Допустим, произведя расчет силы тока нагрузки, мы получили результат — 42 А. Следует выбрать автомат, где это значение будет в зеленой зоне (рабочей области), это будет номинал – 50 А. При выборе также следует учитывать, на какую силу тока рассчитана проводка. Допускается подбирать автомат исходя из этого значения, при условии, что суммарная сила тока нагрузки будет меньше расчетного тока для проводки.
- Если планируется установка УЗО или автомата дифференцированного тока, необходимо обеспечить заземление, в противном случае эти устройства могут работать некорректно;
- Лучше отдать предпочтение изделиям известных брендов, они надежней и служат дольше китайской продукции.
Параметры автоматических выключателей
Необходим правильный подбор номинала
Функция защитного автомата заключается в том, чтобы защищать электрическую проводку до того, как ток превысит допустимое значение. Это означает, что автоматический выключатель по току выбирается всегда меньшим, чем допустимый длительный ток электрической проводки.
Поэтому алгоритм выбора защитного автомата сводится к таким действиям:
- В первую очередь следует рассчитать толщину провода для конкретного участка, в зависимости от величины нагрузки.
- По таблице находится, какой силы ток выдерживают провода, в зависимости от сечения.
- Из всех имеющихся номиналов автоматов выбирается наиболее близкий по параметрам, но меньший, чем нагрузочная способность проводов. Номиналы автоматов имеют привязку к показателям длительного допустимого тока проводов и кабелей.
В качестве примера
Алгоритм выбора, не связан ни с какими сложностями и эффективно работает. Ниже представлена таблица, в которой отмечены максимальные величины электрического тока для проводников, которые прокладываются в домах или в квартирах. В этой же таблице в отдельной графе отмечены автоматы с номинальным рабочим током, которые рекомендовано применять в цепях таких проводников. Чтобы электропроводка не перегревалась и нормально работала, выбираются автоматы с показателями рабочего тока, которые меньше допустимых значений рабочего тока электропроводки.
Сначала следует подобрать сечение провода. Оно выбирается согласно расчетам, исходя из величины нагрузки. Например, чтобы запитать одну из нагрузок, по расчету нужно взять проводник, сечением 2,5 мм квадратных. Из таблицы видно, что этот проводник без проблем выдерживает ток до 27 ампер. Здесь же можно увидеть, что для защиты данного проводника следует установить автомат с рабочим током в 16 А.
Цепь работает следующим образом: до достижения 16 ампер, автомат работает нормально, как и электропроводка. Если ток начинает увеличиваться до определенной величины, автоматический выключатель начинает на него реагировать. Начинает работать тепловая защита. Чем больше превышается рабочий ток автомата, тем быстрее сработает защита. В случае короткого замыкания в сети, автоматический выключатель отключается мгновенно, поскольку защита от коротких замыканий и тепловая защита работают по-разному принципу.
Как рассчитать мощность потребителя
Как правило, характеристики автоматических выключателей выбираются в зависимости от мощности нагрузки. Проще сделать расчеты, если к электрической линии подключен только один электроприбор. Как правило, к одной линии подключают мощные бытовые приборы, а их потребляемая мощность всегда указывается в паспорте. Сложнее с линиями, к которым время от времени подключаются различные бытовые приборы, например, пылесосы, электроутюги, кухонные комбайны и т.д.
Но если учесть, что их работа кратковременная, то электропроводка выбирается в зависимости от того, сколько таких приборов может работать одновременно. Что касается вводного автомата, то он выбирается в зависимости от суммарной мощности всех потребителей. Можно воспользоваться простой формулой, а можно воспользоваться данными, указанными в паспорте. Как правило, в паспорте указывается не только мощность электроприбора, но и его реальный рабочий ток.
Формула расчета мощности потребителя
После того, как определена величина нагрузок, выбирается соответствующий автоматический выключатель по рабочему току. Его номинал может быть намного меньше или немного больше, но в любом случае он должен защищать электропроводку и его показатели не должны завышаться, по отношению к допустимому току электрических проводов.
Как правило, стараются выбирать электрические провода с запасом, хотя и здесь следует придерживаться разумных пределов. В таком случае, автоматы выбираются по току нагрузки и также с запасом, хотя также в разумных пределах. Автомат всегда должен выдерживать ток нагрузки, с некоторым запасом, или же работа приборов окажется не устойчивой и автомат может в любой момент отключить такую нагрузку, что совсем неправильно.
Коротко принцип работы и предназначение защитных автоматов
Автоматический выключатель при коротком замыкании срабатывает практически моментально благодаря электромагнитному расщепителю. При определённом превышении номинального значения тока нагревающаяся биметаллическая пластина отключит напряжение спустя некоторое время, которое можно узнать из графика время токовой характеристики.
Данное предохранительное устройство защищает проводку от КЗ и сверх токов, превышающих расчётное значение для данного сечения провода, которые могут разогреть токопроводящие жилы до температуры плавления и возгорания изоляции. Чтобы этого не произошло, нужно не только правильно подобрать защитный выключатель, соответствующий мощности подключаемых устройств, но и проверить, выдержит ли имеющаяся сеть такие нагрузки.
Внешний вид трех полюсного автоматического выключателя
Провода должны соответствовать нагрузке
Очень часто бывает, что в старом доме устанавливается новый электросчётчик, автоматы, УЗО, но проводка остаётся старой. Покупается много бытовой техники, суммируется мощность и под неё подбирается автомат, который исправно держит нагрузку всех включённых электроприборов.
Вроде всё правильно, но вдруг изоляция проводов начинает выделять характерный запах и дым, появляется пламя, а защита не срабатывает. Это может случиться, если параметры электропроводки не рассчитаны на такой ток .
Допустим, поперечное сечение жилы старого кабеля — 1,5мм², с максимально допустимым пределом по току в 19А. Принимаем, что одновременно к нему подключили несколько электроприборов, составляющих суммарную нагрузку 5кВт, что в токовом эквиваленте составляет приблизительно 22,7А, ему соответствует автомат 25А.
Провод будет разогреваться, но данный автомат будет оставаться включённым все время, пока не произойдёт расплавление изоляции, что повлечёт короткое замыкание, а пожар уже может разгораться полным ходом.
кабель силовой NYM
Защитить самое слабое звено электропроводки
Поэтому, прежде чем сделать выбор автомата соответственно защищаемой нагрузке, нужно удостовериться, что проводка данную нагрузку выдержит.
Согласно ПУЭ 3.1.4 автомат должен защищать от перегрузок самый слабый участок электрической цепи, или выбираться с номинальным током, соответствующим токам подключаемых электроустановок, что опять же подразумевает их подключение проводниками с требуемым поперечным сечением.
При игнорировании этого правила не стоит нарекать на неправильно рассчитанный автомат и проклинать его производителя, если слабое звено электропроводки вызовет пожар.
Расплавленная изоляция проводов
Расчет номинала автомата
Допускаем, что проводка новая, надёжная, правильно рассчитанная, и соответствует всем требованиям. В этом случае выбор автоматического выключателя сводится к определению подходящего номинала из типичного ряда значений, исходя из расчетного тока нагрузки, который вычисляется по формуле:
где Р – суммарная мощность электроприборов.
Подразумевается активная нагрузка (освещение, электронагревательные элементы, бытовая техника). Такой расчет полностью подходит для домашней электросети в квартире.
Допустим расчет мощности произведён: Р=7,2 кВт. I=P/U=7200/220=32,72 А. Выбираем подходящий автомат на 32А из ряда значений: 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 63, 80, 100.
Данный номинал немного меньше расчётного, но ведь практически не бывает одновременного включения всех электроприборов в квартире. Также стоит учитывать, что на практике срабатывание автомата начинается со значения в 1,13 раза больше от номинального, из-за его времятоковой характеристики, то есть 32*1,13=36,16А.
Для упрощения выбора защитного автомата существует таблица, где номиналы автоматов соответствуют мощности однофазной и трёхфазной нагрузки:
Таблица выбора автомата по току
Найденный по формуле в вышеприведённом примере номинал наиболее близок по значению мощности, которое указано в выделенной красном ячейке. Также, если вы хотите рассчитать ток для трехфазной сети, при выборе автомата, ознакомьтесь со статьей про расчет и выбор сечения провода
Подбор защитных автоматов для электрических установок (электродвигателей, трансформаторов) с реактивной нагрузкой, как правило, не производится по мощности. Номинал и тип время токовой характеристики автоматического выключателя подбирается соответственно рабочему и пусковому току, указанному в паспорте данного устройства.
Таблица подбор сечения провода по мощности
Какое сечение провода нужно для 3 квт
Формула как найти мощность тока
Плавный пуск асинхронного электродвигателя с короткозамкнутым ротором
Новогодние поздравления с юмором
Что такое автомат и для чего он нужен
Автомат – устройство для отключения подачи электричества при возникновении перегрузок и короткого замыкания. Срабатывает прибор автоматически. В отличие от классических предохранителей не перегорает после срабатывания и продолжает выполняться свои функции.
Защитное устройство подключают к любому электрическому контуру. Задачи:
- Предупреждение пожара – при размыкании риск возгорания проводки, особенно в слабых местах, очень велик. При отключении электричества провода перестают нагреваться и вероятность пожара снижается.
- Защита от удара током – если после КЗ или перегрузки и выхода из строя какого-то прибора предохранитель не сработал, попытка его отключить или хотя бы переставить на другое место заканчивается ударом тока. Автомат обесточивает линию сразу же.
- Защита от неисправностей – любое нарушение в нормальной работе, выходящее за критические границы, автомат рассматривает как перегрузку и отключает сеть. Таким образом предупреждается повреждение подключенного оборудования как при перегрузке, так и при скачке напряжения.
Чем руководствуетесь при выборе автомата?
Советуюсь со специалистом
14.81%
Изучаю информацию в интернете
18.52%
Я сам специалист
66.67%
Проголосовало: 27
Как выбрать автомат по величине силы тока
Мы уже знаем, что через этот выключатель будет протекать весь электроток для питания объекта. По закону Ома ясно, что нагрузка должна суммироваться исходя из всех потребителей в доме (квартире). Вычислить это значение довольно просто.
Конечно, вы можете одновременно включить бойлер, электродуховку, кондиционер и утюг. Но для такого «праздника жизни» потребуется мощная электропроводка. Да и технические условия под такую входную мощность обойдутся существенно дороже. У энергоснабжающих организаций, тарифы за согласование подключения растут в линейной зависимости от количества киловатт.
Для типовой квартиры можно предположить одновременную работу холодильника, телевизора, компьютера, кондиционера. В дополнение к ним допустимо включить один из мощных приборов: бойлер, духовку или утюг. То есть, суммарная мощность электроприборов не превысит 3 кВт. Освещение в расчет не берем, сегодня в каждом жилище установлены экономные лампы.
Обычно, для запаса по мощности (возможны форс-мажорные обстоятельства), к расчетам добавляют 20–30%. Если вы забудете выключить бойлер, и начнете пользоваться утюгом при работающем кондиционере, не придется бежать к электрощитку для восстановления энергоснабжения. Получается: 4 кВт делим на 220 В (по закону Ома), потребляемый ток 18 А. Ближайший защитный автомат номиналом 20 А.
Маркировка есть в паспорте изделия, и обязательно на корпусе.
При более точном подборе устройства, особенно при использовании совместно с нестандартной нагрузкой (двигатели или другая нагрузка со значительными пусковыми токами) необходимо делать выбор не только по номинальному току, но и времятоковой характеристике.
Например, вводной автомат, приведенный ниже на картинке имеет номинальный ток 16А и характеристику типа «C» (разновидность «C» хорошо подходит для обычной стандартной нагрузки — наших квартир).
Подробнее о времятоковой характеристике расскажем далее.
Более высокие токи нас не интересуют, это превышает мощность 15 кВт. Такое подключение в квартиру вам никто не согласует. Обычно квартирный ввод ограничен автоматами с оком срабатывания порядка 32 А.
Для частного дома показатели могут быть выше. В расчет идет увеличенная жилая площадь, наличие хозяйственных построек с энергоснабжением, гараж, мастерская, мощные электроинструменты. Вводный автомат для подачи питания в частный дом обычно имеет ток срабатывания 50 А или 63 А.
Возможности понижения номинального значения для автомата
Достаточно часто, потребители электроэнергии монтируют в коммуникациях автоматы имеющие заниженный номинал, по сравнению с пропускными возможностями кабеля в сети. Таким образом делается попытка сделать определённый запас на срабатывание автоматики. Однако понижение номинала оправдано только если суммарная мощность подключённых к сети приборов значительно ниже возможностей кабеля выдерживать нагрузки.
Если после монтажа электрических коммуникаций, часть планировавшихся приборов была удалена из схемы подключения, с целью повышения безопасности можно понизить номинал автоматов. Этим достигается повышенная чувствительность автоматики и более быстрое реагирование на пиковые нагрузки.
Например, в стиральной машине заклинило двигатель. В такой ситуации короткого замыкания не происходит, и автоматика не отключает питание в сети. Более чувствительный выключатель успеет среагировать и предотвратить оплавление обмотки в электродвигателе.

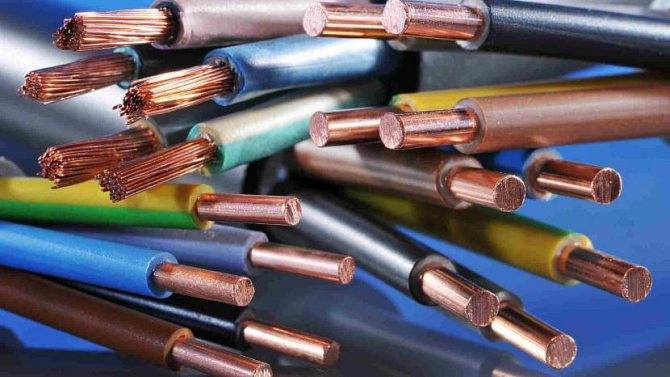

Медные проводники различного сечения Источник mposolution.com
Опасность несоответствия проводников сетевой нагрузке
Грамотный выбор автомата по мощности является важной задачей при создании, ремонте и расширении сети электрических коммуникаций. Ошибки при выборе устройства защиты делают схему уязвимой для резких скачков напряжения
Однако наряду с выбором оптимально подходящего автоматического выключателя, не менее важен верный расчёт сечения проводника. Если электропроводка имеет недостаточную пропускную способность, при повышении нагрузки и выхода её за номинальные показатели, коммуникации начинают ощутимо нагреваться. Критическое повышение температуры провоцирует плавление изоляционного слоя и возникновение пожара.

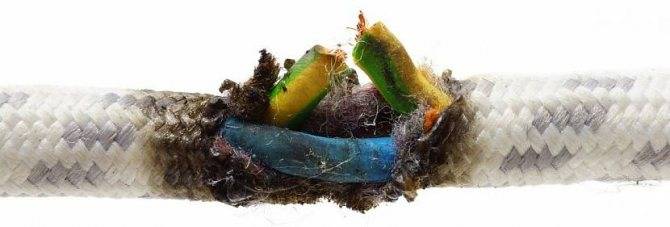

Сгоревшая от короткого замыкания изоляция Источник irp-cdn.multiscreensite.com
Для наглядности, приведём пример показывающий опасность, которая возникает, когда сечение проводника не соответствует мощности потребления приборов, подключённых в сеть. Предположим, что была приобретена квартира в доме старой постройки и к электрическим коммуникациям были подключены бытовые приборы современного образца, с высоким потреблением энергии.
Посчитав суммарную мощность, хозяева получили 5 киловатт общей нагрузки. Этот показатель примерно равен 23 амперам. Логичной кажется монтаж автоматического выключателя на 25 ампер. Вроде бы, подбор автомата по мощности выполнен верно и коммуникации готовы к безопасному использованию.
Однако в момент подключения всех устройств, через непродолжительное время в квартире наблюдается запах горелого изоляционного слоя и задымление. Если срочно не обесточить сеть, неизбежно возгорание проводки. При этом защитный автомат бездействует, поскольку номинальная мощность, на которую он рассчитан, не превышена.
При возгорании изоляционного слоя возникает короткое замыкание, на которое автомат среагирует и отключит питание. Но будет уже поздно, поскольку пламя уже возникло и начало распространяться по квартире.

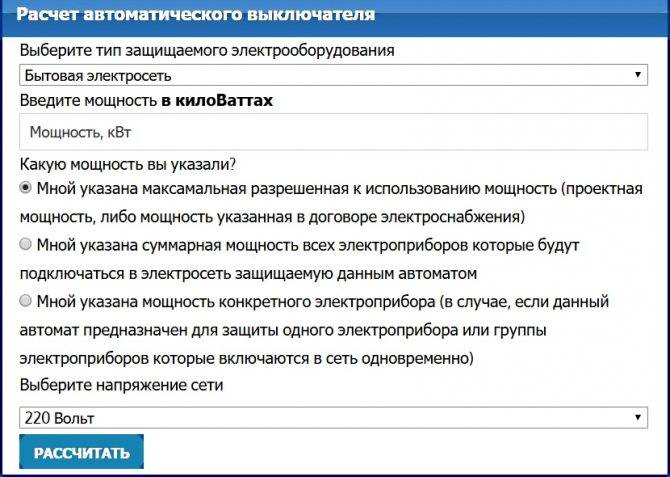

Расчёт автомата по мощности калькулятор – пример
Если разобраться в причинах, то выясниться, что старая проводка имела поперечное сечение в полтора квадратных миллиметров. Такой кабель рассчитан на максимальный ток в 19 ампер, соответственно он не способен выдерживать нагрузку современных бытовых приборов.
Для облегчения вычислений мы приводим таблицу типовых значений для проводников из меди и алюминия. В таблице также учитываются и способы прокладки проводки, от них во многом зависит окончательное сечение проводников.

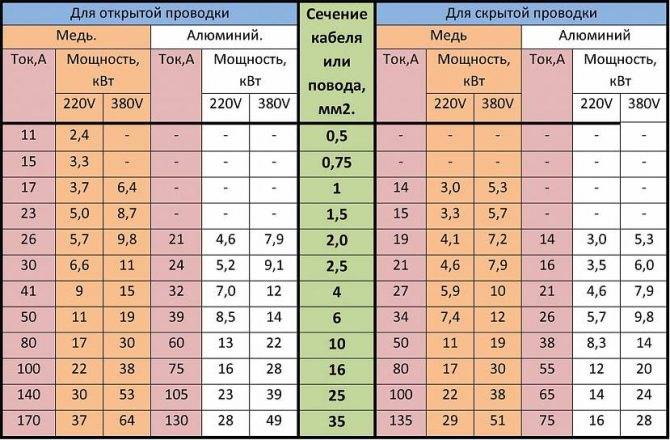

Ток, мощность и способ укладки Источник cstor.nn2.ru
Критерии выбора
Каждая электрическая сеть, внутридомовая или внутриквартирная, индивидуальна и имеет свои особенности. Типовых решений по установке автоматических выключателей нет
При выборе устройства важно учитывать все критерии выбора, в противном случае возможно создание аварийной ситуации
Принцип устройства внутриквартирной разводки

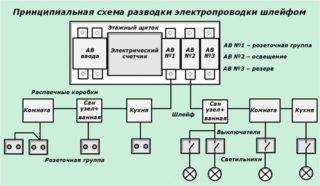

Принципиальная схема разводки электропроводки в квартире шлейфом
Внутренние электрические кабели обладают разветвленной структурой под названием – графа без циклов. Благодаря такому принципу построения удается оснастить защитными функциями все виды цепей.
Такой подход позволили повысить устойчивость всей системы при создании аварийной ситуации, а также упрощает процесс ликвидации поломки. Также осуществляется равномерное распределение нагрузки.
Суммарная мощность электроприборов
Максимально возможная и допустимая нагрузка на цепь наблюдается при одновременном включении всех электрических приборов в квартире. Для вычисления этого показателя достаточно просто просуммировать общую потребляемую электроэнергию за единицу времени.
Существуют линии, для которых одновременная работа всех устройств не представляется возможной. Порой дома специально оснащаются системами, которые блокируют работу мощных устройств.
Выбор сечения жил
Таблица выбора сечения жил электропроводки
Прежде чем устанавливать силовой электрический кабель от распределительного щитка, нужно обязательно вычислить мощность всех электроприборов. Площадь сечения любого ответвления выбирают по таблице расчета с учетом материала изготовления проводки, например, меди и алюминия.
Производители электрических кабелей к своей продукции прилагают максимально подробные справочные материалы. Если же по каким-то причинам сведения отсутствуют, нужно обратиться к данным из справочника под названием «Правила устройства электрооборудования».
Порой потребители, чтобы себя обезопасить, выбирают не минимально допустимую площадь сечения, а с небольшим запасом. Это бывает оправдано по следующим причинам:
- Начало работы электрических приборов с мощными электродвигателями, что дает сильные стартовые токи. Этот процесс сопровождается сильной просадкой напряжения, которая может привести к серьезным поломкам в электронике стиральных машин, кондиционеров и т.д. Чем толще проводимый кабель, тем меньше будут скачки напряжения.
- Продолжительная эксплуатация толстого кабеля, который периодически подвергается предельно допустимым нагрузкам. Прокладывать в квартире проводку заново – дело хлопотное, особенно если в комнатах уже сделан качественный ремонт.
- Большая пропускная способность позволяет подключать к ветвям сети новые электрические приборы. Например, на кухне можно установить электрический духовой шкаф или морозильную камеру.
Для чего нужны защитные автоматы и как они работают
Автоматические выключатели разных производителей
Устройства данной категории способны регистрировать чрезмерное потребление электрической энергии. Это происходит при коротком замыкании либо подключении мощных или реактивных нагрузок. В подобных ситуациях защитный автомат отключает источник питания 220 (380) V без вмешательства со стороны пользователя.
Для выполнения отмеченных функций в стандартной конструкции применяют две технологии. При быстром увеличении силы тока выше определенного расчетом уровня соленоид создает магнитное поле, которое перемещает шток. Через механический привод этот узел размыкает контактную группу. Параметры узла рассчитывают с учетом пусковых нагрузок, чтобы исключить ложные срабатывания.
Вторая защита организована с применением известного явления – нагрева проводника пропусканием тока. Соответствующий участок цепи создают из биметаллической пластины. При повышении температуры она изменяет форму вплоть до разрыва контакта. В некоторых моделях автоматов предусмотрена специальная регулировка для настройки уровня чувствительности.
Определяемся с номиналом
Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.
На каждую линию требуется правильно выбрать автомат защиты
Исходя из этого, алгоритм выбора автомата защиты прост:
- Рассчитываете сечение проводки для конкретного участка.
- Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
- Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.
Пример
Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.
| Сечение жил медных проводов | Допустимый длительный ток нагрузки | Максимальная мощность нагрузки для однофазной сети 220 В | Номинальный ток защитного автомата | Предельный ток защитного автомата | Примерная нагрузка для однофазной цепи |
| 1,5 кв. мм | 19 А | 4,1 кВт | 10 А | 16 А | освещение и сигнализация |
| 2,5 кв. мм | 27 А | 5,9 кВт | 16 А | 25 А | розеточные группы и электрический теплый пол |
| 4 кв.мм | 38 А | 8,3 кВт | 25 А | 32 А | кондиционеры и водонагреватели |
| 6 кв.мм | 46 А | 10,1 кВт | 32 А | 40 А | электрические плиты и духовые шкафы |
| 10 кв. мм | 70 А | 15,4 кВт | 50 А | 63 А | вводные линии |
В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм 2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.
Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.
Расчет по мощности
Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.
Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.
Формула для вычисления тока по суммарной мощности
После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.
Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников
Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным
Почему автомат С16 не отключится при токе 16 Ампер?
Теперь давайте попробуем понять, почему при сечении электрического кабеля 2,5 кв.мм, который выдерживает ток 25А (ПУЭ таблица 1.3.6) должен защищать автоматический выключатель на 16А, а не на 25А.
Все дело в тепловом расцепителе, который нагревается со временем при воздействии нагрузки и защищает от длительного превышения тока. Длительность этого времени может занимать и 10 минут и 1 час.
Автоматические выключатели имеют такую характеристику, как «ток неотключения», он рассчитан и составляет 1,13 от номинального тока (смотри ГОСТ Р 50345-2010 п.8.6.2). Эта характеристика означает, что автомат не отключится при этом значении тока в течение часа.
Например, автомат на 16А не отключится, при протекании через него тока в 18,08 А в течение часа, это заложено в работу теплового расцепителя устройства.
Еще одной характеристикой автоматов является «условный ток отключения» и он тоже стандартен для всех защитных автоматов и равен 1,45 от номинального тока. При токе, например, 36,25А автомат на 25А обязательно отключится в течение часа. Это правило действует только при условии, что изначально автоматы были холодными.
Поэтому нужно иметь в виду, что автоматические выключатели не отключаются при достижении значения тока их номинала. Они могут работать и дольше, поэтому всегда выбирают защитное устройство с номиналом ниже, чем пропускающая способность кабеля.
Современные устройства электрозащиты силовых агрегатов
Большой популярностью пользуются модульные мотор-автоматы, представляющие собой универсальные устройства, которые успешно справляются со всеми функциями, описанными выше.
Кроме этого, с их помощью можно производить регулировку параметров отключения с высокой точностью.
Современные мотор-автоматы представлены множеством разновидностей, отличающихся друг от друга по внешнему виду, характеристикам и способу управления. Как и при подборе обычного аппарата, нужно знать величину пускового, а также номинального тока. Кроме этого, надо определиться, какие функции должно выполнять защитное устройство. Произведя нужные расчеты, можно покупать мотор-автомат. Цена этих устройств напрямую зависит от их возможностей и мощности электрического мотора.
Формула расчета мощности по току и напряжению
| Сечение проводника, мм кв. | Допустимая мощность нагрузки, Вт | Номинал выключателя, А | ||
| Медь | Алюминий | 220 А, 1 фаза | 380 В, 3 фазы | |
| 1,5 | 2,5 | 2 200 | 5 300 | 10 |
| 2,5 | 4 | 4 400 | 10 500 | 20 |
| 4 | 6 | 5 500 | 13 200 | 25 |
Для вычислений по этим параметрам применяют определения полной (S), активной (P) и реактивной (Q) мощности. Следующие формулы подходят для расчета однофазных сетей 220 В:
- S = U *I;
- P = U * I * cos ϕ;
- Q = U * I * sin ϕ.
Исходные данные для вычисления можно взять из справочников. Также применяют результаты измерений.
Активная нагрузка
Активная нагрузка
Лампы накаливания и нагреватели не обладают реактивными характеристиками. Такие нагрузки не смещают фазы токов и напряжений. Мощность потребляется полностью с удвоенной частотой.
Емкостная нагрузка
Соотношение энергий
В представленных объяснениях рассматривается идеальная ситуация. Однако в реальности каждый реактивный элемент обладает определенным электрическим сопротивлением. Следует не забывать о соответствующих потерях в соединительных проводах и других компонентах цепи.
При значительных величинах емкостной (индукционной) составляющей надо учитывать отмеченные проблемы. В некоторых схемах кроме увеличения нагрузочной способности автоматов применяют дополнительные компенсационные компоненты.
Мощность защитного устройства подбирают по току проводки (расчетному или табличному значению) с учетом потребления подключенной нагрузкой. Номинал автомата выбирают меньше, чтобы сохранить целостность линии питания в процессе эксплуатации. На разных участках сети устанавливают проводники соответствующего сечения, руководствуясь принципами древовидной структуры.
Халатное отношение к выбору устройства с необходимыми параметрами приводит к серьезным негативным последствиям. Поэтому перед выбором автоматического защитного устройства нужно обязательно убедиться, что установленная проводка выдержит запланированную нагрузку. В соответствии с ПУЭ автоматический выключатель должен обеспечивать защиту от перегрузки наиболее слабого участка цепи. Его номинальный ток должен соответствовать току подключаемого устройства. Соответственно и проводники выбираются с требуемым сечением.
Чтобы рассчитать мощность автомата по току, необходимо воспользоваться формулой: I=P/U, где Р является суммарной мощностью всех электрических приборов, имеющихся в квартире. Вычислив необходимый ток, можно выбрать наиболее подходящий автомат. Существенно упрощает проведение расчетов таблица, с помощью которой можно выбрать автоматический выключатель в зависимости от конкретных условий эксплуатации.
В каждой электрической проводке происходит разделение на определенные группы. Соответственно каждая группа использует электрический провод или кабель с определенным сечением, а защита обеспечивается автоматом с наиболее подходящим номиналом.
Таблица поможет выбрать автоматический выключатель и сечение кабеля в зависимости от предполагаемой нагрузки электрической сети, рассчитанной заранее. Таблица помогает сделать правильный выбор автомата по мощности нагрузки. При расчете токовых нагрузок следует помнить, что расчеты нагрузки одного потребителя и группы бытовых приборов различаются между собой. При расчетах необходимо учитывать и разницу между однофазным и трехфазным питанием.
Какой автомат поставить на 15 кВт
Расчет автомата по мощности 380
Расчет сечения провода по нагрузке
Автомат или дифференциальный автомат: как отличить и что выбрать
Коэффициент мощности нагрузки
Расчет тока по мощности и напряжению
Калькулятор расчета автоматического выключателя по току.
С помощью калькулятора мощности вы можете самостоятельно выполнить расчет мощности по току и напряжению для однофазных (220 В) и трехфазных сетей (380 В). Значение cos φ принимается согласно указаниям технического паспорта прибора, усредненным значениям таблиц ниже или рассчитываются самостоятельно по формулам. Без необходимости рекомендуем не изменять коэффициент и оставлять равным 0.95. Чтобы получить результат расчета, нажмите кнопку «Рассчитать».
Вы так же можете воспользоваться калькулятором для расчёта сопротивления проводника или калькулятором для расчета сечения кабеля по мощности и току.
Калькулятор расчета автоматического выключателя по току.
Расчет косинуса фи (cos φ) φ – угол сдвига между фазой тока и напряжения, причем если последний опережает ток сдвиг считается положительным, если отстает, то отрицательным. cos φ – безразмерная величина, которая равна отношению активной мощности к полной и показывает насколько эффективно используется энергия.
S – полная мощность, ВА (Вольт-ампер); P – активная мощность, Вт. Активная мощность (P) — реальная, полезная, настоящая мощность, эта нагрузка поглощает всю энергию и превращает ее в полезную работу, например, свет от лампочки. Сдвиг по фазе отсутствует.
Реактивная мощность (Q) — безваттная (бесполезная) мощность, которая характеризуется тем, что не участвует в работе, а передается обратно к источнику. Наличие реактивной составляющей считается вредной характеристикой цепи, поскольку главная цель существующего электроснабжения — это сокращение издержек, а не перекачивание ее туда и обратно. Такой эффект создают катушки и конденсаторы.
Полная мощность электроприбора (S) — это суммарная величина, которая включает в себе как активную, так и реактивную составляющие мощности.
*Примерные значения коэффициента мощности представлены в таблице:
| Бытовые электроприборы | Мощность, Вт | cos φ |
| Электроплита | 1200 — 6000 | 1 |
| Обогреватель | 500 — 2000 | 1 |
| Пылесос | 500-2000 | 0,9 |
| Утюг | 1000 — 2000 | 1 |
| Фен | 600 — 2000 | 1 |
| Телевизор | 100 — 400 | 1 |
| Холодильник | 150 — 600 | 0,95 |
| СВЧ-печь | 700 — 2000 | 1 |
| Электрочайник | 1500 — 2000 | 1 |
| Лампы накаливания | 60 — 250 | 1 |
| Люминесцентные лампы | 20 — 400 | 0,95 |
| Бойлер | 1500 — 2000 | 1 |
| Компьютер | 350 — 700 | 0,95 |
| Кофеварка | 650 — 1500 | 1 |
| Стиральная машина | 1500 — 2500 | 0,9 |
| Электроинструмент | Мощность, Вт | cos φ |
| Электродрель | 400 — 1000 | 0,85 |
| Болгарка | 600 — 3000 | 0,8 |
| Перфоратор | 500 — 1200 | 0,85 |
| Компрессор | 700 — 2500 | 0,7 |
| Электромоторы | 250 — 3000 | 0,7 — 0,8 |
| Вакуумный насос | 1000 — 2500 | 0,85 |
| Электросварка (дуговая) | 1800 — 2500 | 0,3 — 0,6 |
