Как правильно посчитать объем грунта в траншее

Инструкция по расчету объема грунта траншеи

Для начала, необходимо заполнить исходные данные онлайн калькулятора в метрах:

L – это длина траншеи, зависит от назначения, например, для устройства фундамента, прокладки коммуникаций (водопровод, канализация, газопровод, силовые или слаботочные кабеля).

A – ширина верхней части траншеи, определяется возможностью работы в траншее работников обустраивающих коммуникации.

При устройстве ленточного фундамента ширину траншеи рекомендуется увеличить на 600 мм больше ширины основания фундамента (для возможности монтажа опалубки, перемещения рабочих).

B – ширина нижняя (дна), поскольку часто траншею роют с откосами, препятствующими осыпанию грунта, то ее размеры вверху и снизу могут отличаться. Разница между шириной верха и дна определяет крутизну откосов.

Если откосы не делаются и ширина постоянна вверху и внизу траншеи – введите одинаковые значения параметров А и В

H – глубина траншеи, зависит от ее целевого назначения, например для ленточного фундамента 0,5-2,5 м, согласно СНиП 3.02.01-87. Для газопровода не менее 0,8 метров до верхней точки трубы с учетом СП 62.13330.2011 (СНиП 42-01-2002), глубина прокладки водопроводных труб регламентируется СНиП 2.04.02-84 (к фактической глубине промерзания грунта необходимо прибавить минимум 0,5 метра). Минимальная глубина заложения канализации для регионов с теплым климатом составляет 0,7-0,8 м, а если зимы суровые – глубже. Для прокладки кабелей, как правило, роются траншеи глубиной порядка 0,7 м.

Стоит отметить, что иногда проще и экономичнее утеплить трубу, применить комбинированный способ устройства фундамента, (т.е. засыпка песчано-гравийной подушки, утепление и организация дренажа) и вырыть неглубокую траншею экономя время, силы и деньги за выемку, укрепление стенок и перемещение грунта.

Также укажите стоимость рытья в Вашем регионе (за 1 кубический метр) и вывоза грунта (тоже за 1 м 2 ) после чего нажмите «Рассчитать».

Расчет объема траншеи с откосами

Калькулятор рассчитает площадь траншеи (пригодится при определении необходимого количества материала для укрепления откосов), объём траншеи даст представление, сколько грунта необходимо вынуть и переместить и подобрать оптимальный способ рытья для получения ожидаемого результата в краткий срок. Если ширина верха и дна траншеи разные, то дополнительно будут рассчитаны объемы: полезный C и откосов D. Если Вы ввели расценки подрядчиков на копку и вывоз грунта, калькулятор выдаст стоимость копания траншеи, цену перемещения грунта и общие затраты на сооружение траншеи, что позволит принять взвешенное решение – обратиться к профессионалам или копать самому.

Источник

Что такое коэффициент уплотнения транспортировки

Под этим названием понимают отношение объема материала в момент загрузки транспортного средства к объему в момент доставки.

С учетом того, что при транспортировке сыпучий материал неизбежно уплотняется – роль трамбовки выполняет дорожная тряска – минимально допустимым коэффициентом при приемке доставленного на объект щебня, песка или песчано-гравийной смеси считается 1,1. То есть данные об объеме кузова (вагона, иной транспортной емкости), умноженные на коэффициент 1,1 должны совпадать с заказанным объемом или немного его превышать. Если полученная цифра меньше требуемой на 2…5% и более, необходимо решать вопрос с недопоставкой материала.

Пример.

Заказано 20 кубометров щебня, доставлено 18 куб.м. (согласно измерениям кузова изнутри). С учетом коэффициента 18х1,1=19,8 куб.м. Недогруз составляет 0,2 куб.м., то есть 1% — погрешность в пределах допустимой.

Цены на услуги по разработке и устройству

При подготовке сметных расчетов учитывают тип и характеристики планируемого объекта строительства, а также размер фундамента и уточняют вопрос, будет ли котлован размещаться на всей площадке либо только на отдельных его участках.

Кроме того, при составлении смет учитывают:

1. Способ проведения работ — ручной или механический.
2. Типы применяемых механизмов и машин.
3. План перемещения земли и расстояние перевозок.
4. Этап закрепление стен.
5. Присутствие подземных вод и расположение наземных водоемов.
6. Параметры грунта.

Пример сметы можно скачать здесь.

Примерная стоимость на разработку, засыпку, вывоз:

№	Вид операций по расчету	Единицы измерения	Цена, рублей
1	Рытье песчаного грунта вручную	м3	720
2	Разработка глинистого грунта и засоренного грунта с камнем, ручным способом	м3	1000
3	Засыпка грунта методом послойной трамбовки	м3	500
4	Выбор грунта с использованием экскаватора	м3	200
5	Вывоз грунта транспортом	м3	400
6	Обратная засыпка	м3	550
7	Исправление профиля днища — грейдирование	м2	40
8	Уплотнение грунта	М2	109
9	Планировка основания механическими средствами	м2	130

Пример расчета расценок на выемку:

• Периметр выемки, 52 м.
• Площадь выемки, 160 м2.
• Глубина выемки, 3 м.
• Отношение глубины к длине откоса 1 : 2.
• Стоимость копки, 200 руб за куб (1 м3).
• Стоимость транспортировки, 450 руб./м3.
• Объем выборки грунта, 948.00 м3.
• Стоимость работ. 189600 руб.
• Стоимость перевозки грунта, 426600 руб.

Порядок работ над котлованом для ленточного основания

Порядок рытья траншеи:

1. Подготовительные работы. Они включают очистку площадки от мусора и растительности. Затем, снимается плодородный слой почвы на глубину 20-30 см. При необходимости обеспечивается дренаж и осушение рабочего участка с отводом воды с поверхности грунта.
2. Разметка фундамента. Вначале забиваются угловые колья по периметру строения, а также в местах стыка внутренних стен. Отмечается нужная ширина траншеи, натягиваются 2 параллельных шнура, отмечающих минимальные границы котлована.
3. Рытье начинается с самого высокого угла. Заглубление осуществляется постепенно, равномерно по всей площади. Контроль глубины производится с помощью вех, которые устанавливаются на углах, формируя профиль котлована.
4. По мере заглубления траншей производится укрепление стенок. При глубине более 70 см устанавливаются боковые щиты с распорками. Их в последующем используют для монтажа опалубки.

Рытье траншей может осуществляться вручную с помощью лопат, лома, кирки. Отсутствие ограничения по максимальной ширине траншеи позволяет использовать экскаватор. Для разметки используется рулетка и металлическая линейка. В качестве контролирующих инструментов потребуется строительный уровень и отвес.

Расчет объема котлована

Если вместо ленточного фундамента подготавливают другой тип основания, например фундамент-плиту, в процессе земляных работ обустраивают не траншею, а котлован. Сложность выполнения этого процесса также велика. Формулы для вычисления необходимых параметров уже используются другие.

Вычисление объема котлована с прямоугольными стенками выполняется в соответствии с математической формулой расчета объема прямоугольника. Необходимо знать H – глубину котлована, L1 – длину в м и L2 – ширину в м.

Расчет осуществляется по формуле V=L1×L2×H

Если H=2 м, L1=3 м, L2=4 м, то V=3×4×2=24 м³

Эта формула верна, если глубина котлована во всех точках одинакова.

Для прямоугольного котлована с вертикальными стенками, вырытого на местности с перепадом высот, нужно использовать другую формулу и измерять глубину в каждом углу, соответственно H1, H2, H3 и H4.

Пусть H1=2 м, H2=2,5 м, H3=2,5 м, H4=3 м, L1 и L2, как в предыдущем примере, тогда:

V=L1×L2×(H1+H2+H3+H4)/4=3×4× (2+2,5+2,5+3)/4=30 м3

Для вычисления объема котлована с откосами, вырытого на ровной местности, применяется формула V=(H/6×((2×L1+L3)×L2+(2×L3+L1)×L4). Помимо L1 и L2 – длины и ширины основания, нужно знать L3 и L4 – длину и ширину котлована у поверхности. Можно вычислить эти значения по формулам:

L3 =H×m+L1+H×m и L4=H×m+L2+H×m, где m – коэффициент в зависимости от типа грунта.

Пусть грунт – суглинок, L1=3 м, L2=4 м, H=2 м, тогда:

L3=2×0,5+3+2×0,5=5 м,

L4=2×0,5+4+2×0,5=6 м.

Подставляем значения в формулу, позволяющую рассчитать объемы земляных работ:

V=(2/6×((2×3+5)×4+(2×5+3)×6=40,667 м³

Если выемка вырыта в виде колодца, для расчета котлована нужно знать диаметр основания – d1, диаметр по поверхности – d2 и высоту – H.

V=3,14×((d1+d2/2)2/4×H

Если для примера взять d1=1,5 м, а d2=2,5 м, H=3 м, то V=3,14×((1,5+2,5)/2)2/4×3=3,14×22/4×3=9,42 м³.

Кто выполняет расчет объема земли траншеи?

Наша компания «Московская геодезия» на протяжении ряда лет выполняет геодезические работы любой сложности и масштабности в Москве, Московской области и других регионах страны. Уровень знаний и профессионализм наших сотрудников вывел наше предприятие в число лидеров в сфере инженерных изысканий и геодезии.

Проводимая нами ценовая политика и высокое качество выполняемых работ привлекает не только крупные строительные фирмы, но и частных застройщиков.

В числе наших преимуществ – наличие современных приборов и оборудования, точность расчетов, соблюдение оговоренных сроков, высокая квалификация специалистов.

Примеры других подсчетов

В Интернете существует большое количество фотографий чертежей, которые наглядно демонстрируют формулы и примеры расчетов объемов траншей (м3) разных форм и видов. При этом используются расчеты не только объемов, но и площади, периметра, указываются коэффициенты и буквенно-цифровые значения, которыми обозначаются показатели.

Например, формула: P = P1 + P2 + P3 + P4, где P – длина (или сумма длин показателей) верхушки, подсчитывает габариты криволинейных траншей целиком, используя данные отрезков разного направления по верху углубления. Рассматриваемое Р всегда представлено как: Р = Р1 или Р = Р2 и т.д.

Если происходит подсчет по низу, особенно при откосах, то подсчитывают длину траншеи с помощью такой формулы: Т = Т1 + Т2 + Т3 + Т4, где:

• Т = Т1,
• Т = Т2 – показатель длины нижней части.

Крутизна откоса часто составляет 1м (Н=1м), поэтому соотношение глубины к длине откоса равно 1:1 и Р1= 10м, то Т1=10-1-1= 8м (+1 м с каждой стороны) – наглядный пример.

Величина, называемая шириной траншеи (В), всегда указывает реальную цифру по дну.

Если говорят о соотношении глубины углубления к длине откоса, то подразумевают такое понятие, как крутизна откоса. Она в каждом конкретном случае разная, зависит от вида разрабатываемой почвы, заданной глубины, на которую влияет уровень промерзания и близость вод в грунте.

Если предполагается, что в траншеи будут устанавливаться сваи, то в расчетах обязательно указывается их количество и глубина, обозначаемая F. Отступ крайних свай всегда указывается m – по дну, к центру выемки.

Простые чертежи и расчеты примерно представлены таким образом, как на фотографии ниже:

Здесь:

• L – длина;
• B – ширина дна;
• H – высота;
• A – ширина верхушки.

Если при подсчете показатели ширины верха и дна являются разными, то для них еще рассчитывают объем C, называемый полезным, и объем откосов D.

Любая инструкция по началу расчетов начинается с правильного проведения замеров. При этом полученные значения должны опираться на будущие эксплуатационные характеристики и планируемое проведение коммуникационных систем: канализации, водопровода, телефонной связи, газопровода, вентиляций и т.д.

Верхняя ширина A должна просчитываться таким образом, чтобы в сформированной траншее могли работать работники коммунальных служб. B, показывающая ширину дна, больше всего используется в виде показателя для углублений откосов. Дно и верхушка ямы могут отличаться, поэтому данная цифра помогает определиться разницей между верхом и низом.

Глубина траншеи H зависит от прямого назначения и формируется в ленточном фундаменте по СНиП 3.02.01-87. Средние показатели ее составляют 0, 5-2, 5 м. Если коммуникации должны располагаться ниже запланированного размера, то к рассчитываемому показателю обязательно добавляют величину в пределах 0, 8 м.

Объем траншеи с откосами по затратам

Дано:

• L (длина) – 6 м;
• S (площадь) – 3, 6 м2;
• Vт (объем) – 3, 6 м3.

Сколько стоит выкопать такую траншею? Используя формулу общего расчета V = (a + b) /2 ∙ h ∙ L, и извлекая необходимые показатели из общей площади и объема траншеи, перемножаемых между собой, с учетом полезного объема 2, 88 м3 и объема откосов 0, 72 м3, расходы компании составят для сметы:

• за копку траншеи – 1800 рублей;
• за вывоз грунта – 720 рублей.

Общий итог затрат по земельным работам равен 2 520 рублей.

Еще также при расчете иногда нужно указывать показатель (ф) и удельное сцепление грунта (с). В СНиП существуют таблицы, в которых указывается крутизна откосов, в зависимости от почвы. Поэтому готовые показатели из таблиц можно подставлять в формулы.

Vт = 12 м3.

Площадь поперечного сечения (F) = 2 м2.

V = a x H x L = 1 x 2 x 6 = 12 м3.

F = a x H = 1 x 2 = 2 м2.

С вертикальными стенками, с перепадом высот

Vт = 15 м3.

Площадь поп. сеч. (F1) = 2 м2. Площадь поп. сеч. (F2) = 3 м2.

V = a х (H1 + H2) / 2 х L = 1 х (2 + 3) / 2 х 6 = 15 м3.

F1 = a х H1 = 1 х 2 = 2 м2.

F2 = a х H2 = 1 х 3 = 3 м2.

С откосами на спланированной местности

Суглинки: коэффициент m = 0, 5.

Vт = 24 м3.

F = 4 м2.

a2 = H x m + a1 + H x m = 2 x 0, 5 + 1 + 2 x 0, 5 = 3 м.

V = (a1 + a2) / 2 x H x L = (1 + 3) / 2 x 2 x 6 = 24 м3.

F = (a1 + a2) / 2 x H = (1 + 3) / 2 x 2 = 4 м2.

При заданных показателях типов почв по размеру a2, всегда учитывается коэффициент m.

С откосами, с перепадом высот

Суглинки, при коэф. m = 0, 5.

Vт = 34 м3.

F1 = 4 м2.

F2 = 7, 5 м2.

a2 = H1 x m + a1 + H1 x m = 2 x 0, 5 + 1 + 2 x 0, 5 = 3 м.

a3 = H2 x m + a1 + H2 x m = 3 x 0, 5 + 1 + 3 x 0, 5 = 4 м.

F1 = (a1 + a2) / 2 x H1 = (1 + 3) / 2 x 2 = 4 м2.

F2 = (a1 + a3) / 2 x H2 = (1 + 4) / 2 x 3 = 7, 5 м2.

V = (F1 / 2 + F2 / 2 — m x (H1 — H2)2 / 6) x L = (4 / 2 + 7, 5 / 2 – m x (2 — 3)2 / 6) x 6 = 34 м3.

Уклон для откосов в данном примере принят одинаково, по всей длине траншеи.

Материалы: из чего сделать выгребную яму ↑

Самые распространенные материалы для изготовления стенок выгребных ям – бетонный раствор, готовые кольца, кирпич или блоки. Из заводских резервуаров – пластиковые ПВХ емкости, еврокубы.

Заливка бетонного резервуара

Пластиковые емкости: герметичность и простота монтажа ↑

Легкие и простые в транспортировке полимерные резервуары – оптимальный выбор для герметичной канализационной ямы или септика в частном доме. Многослойные стенки – герметичны, а прочность – не уступает бетонным кольцам. Материал не нужно герметизировать и дополнительно утеплять: воздушная подушка между стенками емкости выполняет функцию термозащиты. Выпускают баки различных форм, что позволяет без труда подобрать оптимальный вариант для домашней выгребной ямы.

Монтаж полимерного бака

Малый вес позволяет установить емкость любого размера без помощи специалистов. Монтаж выполняют на подготовленное основание: песчаную подушку или бетонную плиту, установленную на дне. Для дополнительной фиксации пластиковые баки якорят – привязывают к основанию строительными или брезентовыми ремнями. Перед засыпкой котлована обязательно набирают до половины объема воды, чтобы не произошло сдавливания стенок.

Расчет количества и размеров колец для приемного колодца ↑

По заранее просчитанному объему выбирают размер колец для выгребной ямы. Заводские изделия выпускают в диаметрах до 200 см. Соответственно, при выборе герметичной конструкции подбирают максимальный диаметр, чтобы не превысить допустимую глубину.

Емкость из заводских колец

Чтобы упростить процесс обустройства канализации, выбирайте сборные изделия:

Герметичные кольца с дном для укладки без основания – в котлован.

Стеновые изделия с замками позволяют нарастить необходимую высоту без дополнительной герметизации.

Горловины с крышками и встроенными лестницами – для организации доступа к внутренней части.

Альтернатива: кирпич и бетонный раствор ↑

Если устройство приемника происходит одновременно с другими строительными работами на участке, то вместо готовых емкостей используют стандартные материалы – раствор и кирпич. Бетонный раствор – материал, который может быть применен для заливки ямы любого типа. Кирпич – пористый материал, который желательно использовать только для фильтрационных емкостей без дна.

Кирпичная двухкамерная яма с дном

Расчет количества кирпича для обустройства выгребной ямы осуществляют по аналогии с расчетом для строительства стен. После выбора типа кладки просчитывают периметр сооружения и квадратуру каждой стенки. Умножают на количество кирпича в кладке на квадратный метр.

Пошаговое руководство по обустройству сливной ямы из кирпича ↑

Лучший вариант водоотвода для жилого дома – септик. Кроме экономии на регулярной откачке, система практически не требует ухода. При оборудовании стандартной выгребной ямы старайтесь задействовать технику – копать вручную котлован на 15 – 20 кубометров не стоит. Если планируете установку фильтровальной конструкции, предварительно получите профессиональную консультацию: кроме штрафа за оборудование приемника запрещенного типа, можно навсегда испортить воду в скважине.

Источник

Исследования для подсчетов объема

Перед расчетами нужно провести исследование площадки для строительства При самостоятельном строительстве делают примерные расчеты. Но если работы выполняются специализированной организацией, проводятся исследования, позволяющие точно рассчитать, сколько кубов земли будет вынуто при рытье траншеи, и корректно определить объем и стоимость работ.

Для начала выполняется топографическая съемка, чтобы выяснить высоту грунта, наличие и относительный размер перепадов и прочее. Затем проводится камеральная обработка информации, чтобы установить дополнительные точки для более точного отображения значений. По результатам исследований составляется отчет, в соответствии с ним и определяется стоимость работ.

Глубина и ширина

При прокладке подземным способом делаются траншеи на протяжении всей трассы без разрывов. Предварительно стоит рассчитать глубину и ширину ямы.

На какой глубине должен располагаься кабель? Стандартной глубиной считается показатель 70-90 см. Если не получается зарыться на данный уровень, то можно уменьшить, но лучше провода прокладывать в трубы или в защитную оболочку.

В качестве оболочки может использоваться гофрошланг или специальные трубы, внешняя поверхность которых изготовлена из полипропилена с жесткой структурой, а внутренняя область – из мягкого полиэтилена.

Как указывалось выше, глубина зависит от типа местности. На местах с газонами ее показатель может быть стандартным – не больше 90 см. А вот в зонах под дорожными покрытиями, лучше выкапывать глубже, чтобы в дальнейшем дорога не провалилась.

Помимо глубины, стоит правильно рассчитать ширину. Для одного кабеля она должна быть в пределах 25-30 см. Если прокладывается две и более линии, то между ними должно быть расстояние 10 см. От кабелей до стенки должно быть расстояние не меньше 15 см.

Определение глубины в зависимости от мощности

При выполнении расчетов глубины траншеи рекомендуется учитывать показатели  мощности. Все параметры указаны в таблице ниже:

Мощность	Показатель глубины
На вводах в сооружения, при наличии пересечения с конструкциями под землей	50 см
20-35 кВ	70 см
От 35 до 110 кВ, на всех пересечениях улиц, на проездах, установка в местностях с пахотной почвой	1 метр
От 110 кВ и более (маслонаполненные линии)	1,5 метра

Расчет объема выемки

Пример 2. Сделана выемка для железнодорожного пути. Длины выемки — 20 м. Ширина выемки по дну — 6,0 м. Откосы сделаны с уклоном 1:2 (рис.11). Глубина выемки в одном конце 5 м, а в другом — 4 м.

Ширина выемки поверху равна ширине по дну плюс удвоенная длина заложения откоса. При откосе 1:2 заложение откоса равно двойной глубине выемки. Значит в одном конце ширина выемки поверху будет:

6+(4*2)*2=22 м,

а в другом конце:

6+(5*2)*2=26 м.

Площадь поперечного сечения выемки с откосами равна площади трапеции или половине суммы ширины по дну и ширины поверху, умноженной на высоту. Тогда площадь поперечного сечения в одном конце будет:

(6+22)/2*4=56 кв.м,

а в другом: (6+26)/2*5=80 кв.м.

Для того, чтобы получить объем, надо среднюю площадь поперечного сечения выемки умножить на длину ее (20 м).

Средняя площадь равна половине суммы площадей в начале и в конце участка выемки, т.е.:

(56+80)/2=68 кв.м.

Если помножить эту среднюю площадь на длину выемки получим:

68*20 = 1360 куб. м.

Это и есть объем выемки.

Меры безопасности при рытье котлованов

Грунт с боковых стенок котлована или траншеи в результате действия на них силы тяжести может сдвинуться и засыпать дно выемки. Из-за неконтролируемого обрушения земляных масс возможны несчастные случаи с людьми. Также разрушения приводят к возрастанию затрат труда и средств: потребуется восстанавливать плановый контур выемки, делать обратную засыпку основания большим объемом грунта.

Чтобы предотвратить осыпания и свести возможность материальных убытков к минимуму, следует еще на стадии проектирования правильно рассчитать согласно СНиП 111-4-80 крутизну откосов создаваемой выемки.

Если глубина траншеи или котлована, в среднем, превышает 1,25 метра, то необходимо укрепить их стенки с целью предотвращения возможных обрушений, земляных оползней. По контуру вырытых сооружений должны оставаться свободные от вынутой грунтовой массы полосы, минимальная ширина которых составляет более 0,6 м. Земля с выемки не должна скатываться обратно.

Параметры боковых откосов перед разработкой котлована должны быть определены правильно. Это позволит:

• предотвратить возможность возникновения обрушений;
• выполнить оптимальный объем земляных работ;
• избавит от затрат на переделку уклонов во время проведения строительных работ.

Предотвращение оползней – это главная задача обеспечения техники безопасности для персонала.

Соответствие откосов оптимальным углам наклона для данного вида грунта минимизирует денежные и трудовые затраты на проведение обратной засыпки, переделки.

Формирование откоса

Перед началом работ проводят геологические и гидрологические обследования участка под застройку. При наличии почвенных вод, неустойчивых грунтов, либо при необходимости рытья выемки более 5 м глубиной – создают проект под выявленные индивидуальные условия.

По СНиП 111-4-80 для невлажных грунтов, имеющих равномерную структуру, можно при рытье траншей или котлованов оставлять вертикальные боковые стены. При этом должны отсутствовать сооружения вблизи от выемок и подземные воды. Допустимая глубина выемок для разных грунтов с вертикальными стенами составляет для:

• гравийных, песчаных – 1 м;
• супесей – 1,25 м;
• глинистых и суглинистых – не более 1,5 м;
• сильно плотных – 2 м.

В котлованах, имеющих глубину около 1,25 м, требуется использовать стремянки, которые будут возвышаться над землей на высоты не меньше 1 м. В более глубоких выемках применяют лестничные марши.

Практическая работа №1 «Подсчёт объёмов земляных работ и трудоёмкости их выполнения»

По дисциплине: «Технология и организация строительного производства»

Для специальности 270103

Строительство и эксплуатация зданий и сооружений

Преподаватель Н.И. Крыгина

Цель работы: целью выполнения практической работы является овладение студентом основами проектирования технологии разработки грунта при отрывке котлована под сооружение, кроме того, студент должен познакомиться с методикой разработки основного документа проекта производства работ – элементов технологической карты на отрывку котлована под сооружение.

Объёмы земляных масс подсчитывают многократно: в процессе проектирования – по чертежам, при выполнении строительных процессов – по натуральным замерам.

В состав земляных работ обычно входят:

вертикальная планировка площадок,

Вертикальную планировку выполняют для выравнивания естественного рельефа площадок, отведённых под строительство различных зданий и сооружений, а также для благоустройства территорий. Земляные работы по вертикальной планировке включают выемку грунта на одних участках площадки, перемещение, отсыпку и уплотнение его на других участках (в зоне насыпи).

Вертикальную планировку площадок на участке выемок осуществляют до устройства в них коммуникаций и фундаментов, а на участке насыпей – после устройства этих сооружений.

Объёмы работ по вертикальной планировке площадок измеряются квадратными метрами поверхности.

разработка котлованов и траншей,

Подсчёт объёмов разрабатываемого грунта сводится к определению объёмов различных геометрических фигур, определяющих форму того или иного земляного сооружения. При этом допускается, что объём грунта ограничен плоскостями, и отдельные неровности не влияют на точность расчёта.

Объём грунта измеряют кубическими метрами плотного тела.

Объём котлована вычисляют по формуле:

где Н – глубина котлована, м,

а, b – длины сторон котлована у основания, м,

Практическая работа №1 «Подсчёт объёмов земляных работ и трудоёмкости их выполнения» Практическая работа №1 «Подсчёт объёмов земляных работ и трудоёмкости их выполнения» По дисциплине: «Технология и организация строительного производства» Для специальности 270103

Технологии закрепления грунтов

В зависимости от геологических характеристик строительного участка и климатических особенностей местности, глубины выемки, особенностей сооружаемой или реконструируемой постройки на практике применяют различные способы закрепления грунтов. Технологии позволяют улучшить их в плане сопротивления разрушению. В СНиП111-4-80 выделены следующие способы закрепления:

• термический;
• цементный;
• с помощью цементного раствора.

Очень часто используют различные виды механических креплений. По конструкции различают такие их типы:

• подкосные;
• консольно-распорные;
• распорные;
• консольно-анкерные;
• консольные.

Выбор типа крепления производят на основании вышеизложенных факторов, влияющих на правильное проведение работ.

По исполнению и возможности быстрого монтажа-демонтажа выделяют следующие разновидности крепежа:

• стационарный;
• инвентарный;
• с промежутками;
• сплошной.

Закрепление стен выемки

Верхняя часть креплений после их монтажа должна возвышаться над бровкой котлована или траншеи более чем на 0,15 м. При этом саму установку выполняют сверху вниз во время выемки земляных масс, а разборку – в обратном направлении при засыпке.

Распорный тип креплений получил наибольшее распространение. Используют данный вариант, если глубина траншеи не превышает 3 м. Состоит конструкция из таких элементов:

• щитов;
• распорок винтовых, либо рам;
• стоек.

Закрепление боковых поверхностей траншей проводят сразу после их отрывки.

На слабых, влажных почвах используют консольно-распорные или консольные типы креплений. Глубина выемок при этом должна находиться в пределах 3 м.

Разновидностью креплений консольного типа являются шпунтовые. Ими закрепляют стены глубоких котлованов, где присутствуют большое давление с боков и тяжелые гидрогеологические условия.

Подкосные ограждения используют редко, потому что они затрудняют проведение работ.

В роликах ниже показаны различные способы закрепления грунта склонов котлована.

Процесс формирования уклона экскаватором продемонстрирован в следующих видео.

https://youtube.com/watch?v=i098DSt_tYU

Придание устойчивости боковым поверхностям котлованов – это первое требование, которое предъявляется при их создании. С целью обеспечения безопасных условий труда, предотвращения осыпей и соблюдения технологии строительства возводят выемки с откосами требуемой крутизны.

Если глубина котлована не превышает 1 м, то на любом виде грунта уклон на боковых поверхностях не делают, а для твердых пород оставляют вертикальные стены выемки и при заглублениях до 2 м. Откосы котлованов формируют по таблицам СНиП, если глубина до 5 м. После превышения этого значения – выполняют специальные расчеты.

Составление документа

Картограмма

Картограмма земляных работ составляется поэтапно согласно инструкции.

Основу документа составляет геодезическая подоснова с вертикальной планировкой участка в определенном масштабе. Геоподоснова отражает высоту в виде точек или горизонтальных линий. На чертеже вертикальной планировки обозначается уровень земли.

На генплан наносится сетка квадратов. В каждом углу фигуры расположены черные (реальные), красные (предполагаемые) и рабочие отметки, означающие разницу между существующими и проектными данными. Они записываются на вершинах фигур и имеют определенные знаки. Плюс означает, что проектное число выше отметки земли и требует засыпки грунта. Отрицательный знак символизирует выемку. Изменение высоты должно осуществляться равномерно. Точки соединяются между собой. Затем отмечается линия нулевых работ, обозначающая зону между выемкой и насыпью.

Как посчитать объем котлована

Различия в составе залегающих на участке пород приводят к тому, что для одних и тех же оснований вынимаемые объёмы будут отличаться за счет угла наклона откосов.

Процедура расчета является обязательной. Если в проекте строительства частного дома этот момент не отражен, его выполняют самостоятельно до начала рытья котлована.

Способы подсчета

Проведение земляных работ необходимо при возведении большинства конструкций промышленного и гражданского назначения. Способ, которым делают подсчет для котлована, траншеи или насыпи, выбирается в каждом случае индивидуально. Это зависит от следующих факторов:

• масштаба работ;
• назначения объекта (фундаменты зданий, опор, прокладка технологических коммуникаций, устройство колодцев, открытые дренажные системы);
• особенности рельефа строительной площадки;
• способа выемки и удаления земли (ручной, механизированный), который определит необходимость обустройства дополнительных заездов в рабочую зону;
• плотности застройки участка.

Объемы работ по разработке грунтов разделяют на те, которые относящиеся к планировке участка (срезке верхнего слоя почвы) и касающиеся устройства котлованов. Часть из них может производиться бульдозером, зачистку делают вручную.

1. Определение контура расчета. При помощи топографической съемки определяются характерные точки и высотные отметки почвы, нижней подстилающей поверхности котлована, сопутствующих выемок, насыпей, перепадов, хребтов.
2. Последующая камеральная обработка устанавливает дополнительные (промежуточные) точки, нужные для корректного определения всех значений (контура, объемов, площади нулевых работ). Производится оценка геологических показателей данного участка.
3. Составление технического отчета с указанием условий, оснований, результатов, фактических и допустимых погрешностей.

Отчет с данными, которые рассчитаны специализированной организацией, будет также являться обоснованием определения стоимости работ.

В случаях, когда выемка представляет собой фигуру сложной формы, ее разбивают на простые геометрические тела (призмы, имеющие в основании треугольник, прямоугольник, пятиугольник). Суммирование всех результатов дает нужное значение объема выемки в котловане.

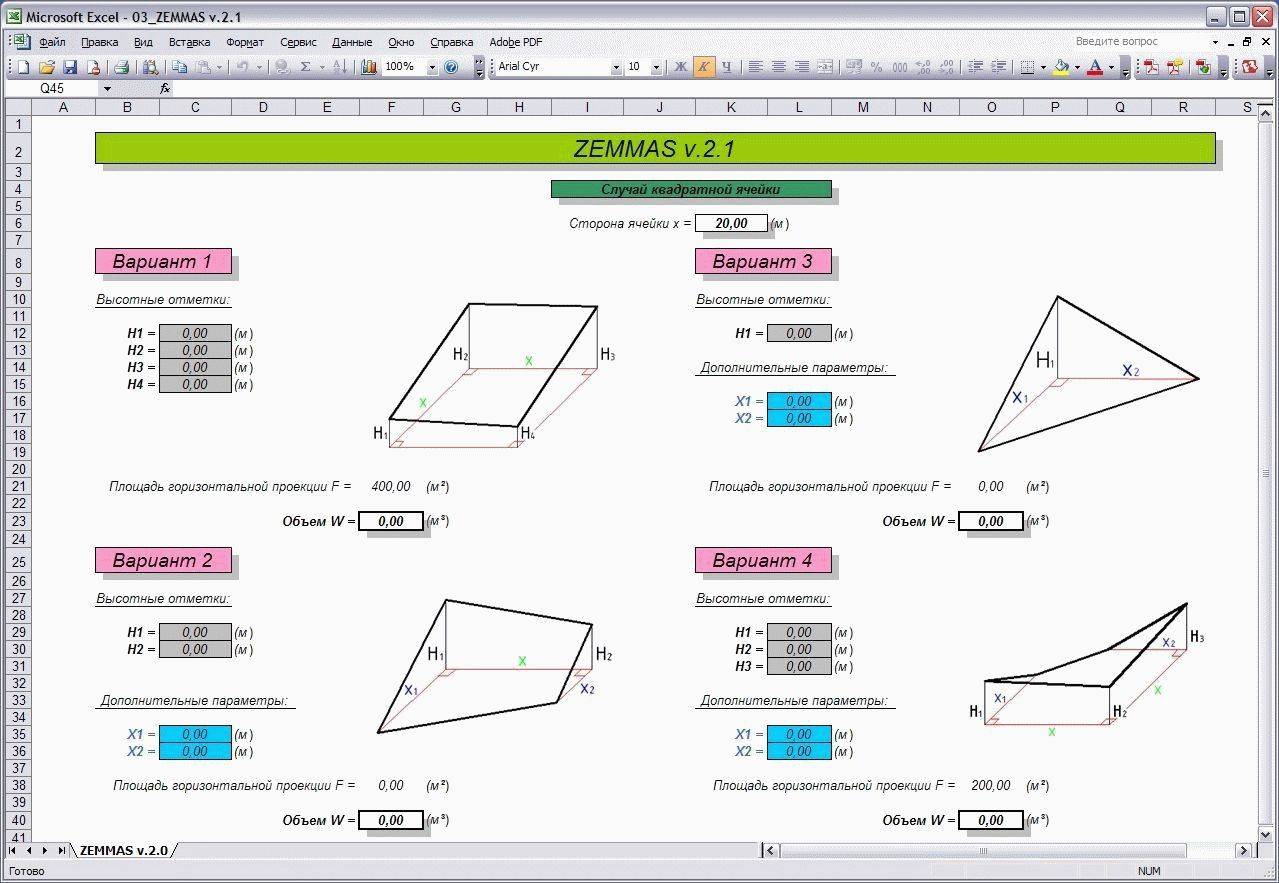

Зная величину площади котлована и всех высот в составляющих ее фигурах, удобно воспользоваться сервисом «онлайн калькулятор». Пример можно увидеть на таком рисунке:

В относительно простых подсчетах, там, где значение возможной погрешности не велико, используется формула, соответствующая приближенному размеру земляного сооружения:

На площадках сложного рельефа общая длина траншеи разбивается на фрагменты с одинаковым уклоном, объем которых складывается в общее значение.

Требования к откосам

Ответ, какую крутизну должны иметь откосы у земляного сооружения, содержится в строительных нормах. Отклонение от заданных стандартов вызывает не только увеличение объема работ при обрушении стенки, но и опасность получения травмы работником.

Основными определяющими параметрами являются плотность грунта, образующего боковую поверхность, и глубина выемки:

Сопутствующим фактором оказывается длина котлована – при больших прямых участках также могут возникать обрушения края вертикального борта. На коротких промежутках у круглых колодцев такая вероятность ниже.

На практике при выполнении работ по устройству котлованов присутствуют специфические операции, которые нужно учитывать.

• рытье ямы одноковшовым экскаватором включает в себя допустимые недоборы грунта, которые устраняются при помощи лопаты;
• траншея под прокладку труб вручную обустраивается приямками в местах выполнения стыков;
• для повышения несущей способности трубы на 30 – 40% увеличивают площадь опирания ее на основание путем выборки в подстилающей поверхности борозды по Ø трубы с углом охвата 120°;
• размер обратной отсыпки определяется разницей между объемами котлована и подземной части здания.

Минимизировать количество вывозимого или привозного грунта для завершения на участке всех земляных работ можно, если еще на стадии проектирования рассчитать нулевой уровень, который обеспечит баланс объемов выемки и отсыпки.

Способы рытья траншеи

Рытье траншейным экскаватором Вырыть траншею можно тремя способами:

• вручную;
• с помощью ручного траншеекопателя;
• траншейного экскаватора.

В первом случае временные и физические затраты будут значительными, причём они зависят от качества грунта в данной местности. Если он песчаный, рытье сильно облегчается. Глинистые и каменистые почвы осложняют ход работы. С ручным траншеекопателем работа пойдёт быстрее. Но удобнее всего копать траншею экскаватором, потому что не нужно прикладывать физическую силу. Однако технику можно использовать только на участках со свободным подъездом. Причём размер ковша подбирают согласно ширине траншеи.

Определение траншеи

При проектировании фундамента нужно рассчитать объем траншеи

Траншея представляет собой открытую выемку в земле, глубина и ширина которой зависят от того, для какой цели она предназначена. Данные параметры определяются строительными нормами и правилами:

• Траншея под ленточный фундамент должна быть на 60 см шире основания. Так удобнее выполнять сопутствующие работы. Глубина, согласно СНиП 3.02.01-87, может варьироваться от 0,5 до 2,5 м.
• Под газопровод подготавливают траншею глубиной не менее 0,8 м до поверхности трубы. Это правило закреплено в СНиП 42-01-2002.
• Водопроводные трубы укладывают ниже глубины промерзания, причем добавляют к этой величине еще не менее 0,5 м. Глубина закладки регламентируется СНиП 2.04.02-84.
• Под канализацию подготавливают выемку не менее 0,7 м – для теплых регионов или более – для районов с суровыми зимами.
• Для прокладки кабельной трассы достаточно траншеи глубиной 70 см.
