Устройство буронабивной сваи с применением обсадных труб

Преимущество технологии с применением буронабивных свай

Обсадная труба – надежный способ укрепления грунтовой стенки в формируемых отверстиях. Трубы для буронабивных свай состоят из жестко соединенных секций. Использование данной технологии на практике эффективно не только на проблемных грунтах, но и при застройке зданий в мегаполисах на малой площади. Скорость отработки и себестоимость монтажа зависит от основных факторов:

  • общее состояние оборудования для бурения;
  • диаметр и глубина скважины;
  • тип грунтов.

Принцип технологии устройства буронабивных свай с обсадной трубой довольно прост. При формировании глубоких стержней поэтапно формируется буровая шахта со сцеплением труб одна за другую. Важна плотная фиксация обсадных изделий (из любого материала) по мере продвижения вглубь.

  1. На подготовленное место устанавливают буровое оборудование, которое делает скважины проектной ширины и глубины.

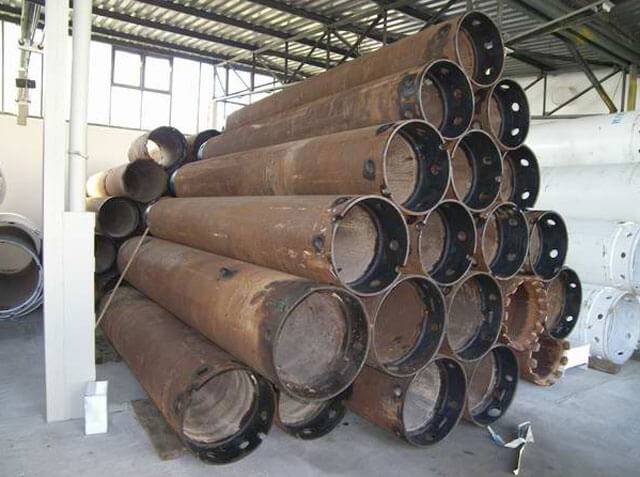

  2. Пластиковые или металлические обсадные трубы для буронабивных свай заглубляют посредством вкручивающего трубы ствола. Требуемый уровень заранее фиксируется в проектной документации.
  3. Фрагменты труб сцепляют между собой тем способом, который предусмотрен у изделий из того или иного материала, так называемой «опережающей проходкой».
  4. Когда буровой столб полностью сформирован, удаляется грунт, осыпавшийся во время формирования отверстия.
  5. В подготовленную шахту вставляют каркас из арматуры под сваи.
  6. Подготовленная цементно-песчаная смесь подается порционно – через бетонолитную трубу (набивка свай).
  7. Из скважины обсадку извлекают секция за секцией.

В подготовленную скважину заливают небольшими порциями цементно-песчаную смесь

Преимущества безопасной технологии ввода буронабивных свай с обсадной трубой:

  • возможность работы возле близко расположенных сооружений, благодаря отсутствию ударных и вибрационных процессов при выемке грунта;
  • работа в сложных грунтах (плавуны, водонасыщенные, слабые и осыпающиеся, солончаковые);
  • гарантия идеальной вертикали и стопроцентное качество бурения;
  • высокая производительность бурового оборудования,
  • возможность глубинной работы с перекрытием горизонтов;
  • безопасность ведения свайных работ;
  • стопроцентная защита скважинных шахт от обрушения и контроль всех этапов процесса;
  • защита буровой шахты от грунтовых вод;
  • экономия бетона при эффективной заливке (без шеек);
  • минимизация количества просчетов при монтаже;
  • разбуривание, уширение, извлечение валунов и крупных фракций при работе буром;
  • контроль соответствия проектных параметров практической работе;
  • максимально возможная несущая функциональность колодца за счет качественной стенки.

Одной из разновидностей обсадных труб являются пластиковые изделия. Полимерные детали выпускаются для разных целей из таких разновидностей материалов:

  • ПВД – полиэтилен высокого давления;
  • ПНД – полиэтилен низкого давления;
  • ПНП – полиэтилен низкой плотности;
  • ПВХ – поливинилхлорид.

Толщина стенки обсадных труб варьируется в пределах 40мм. Эти изделия отличаются массой преимуществ:

  • достаточной герметичностью соединения;
  • отсутствием коррозийных процессов;
  • невысокой стоимостью относительно металлических изделий;
  • малым весом;
  • высокой сопротивляемостью к химической или другой агрессивной среде;
  • ускоренный монтаж из-за простого соединения отрезков обсадного цилиндра.

Полимерные обсадные трубы можно применять только для устройства водяных скважин бытового назначения

Единственный минус – обсадные трубы из пластика не отличаются большой прочностью, из-за чего легко разрушить их целостность резким ударом острым инструментом и в качестве обсадки с БНС они не подходят. Эти изделия предпочитают использовать из-за невысокой стоимости и практичности для бурения бытовых скважин под водоснабжение частных домовладений.

Правила выполнения работ

Порядок проведения работ:

На подготовленном месте осуществляется установка бурового оборудования, для изготовления скважины по указанным в проекте размерам. Для обсадных труб из пластика и металла применяется вкручивающий трубы ствол. Параметры требуемого уровня также содержит проектная документация. Для скрепления отдельных участков между собой используются методы, характерные для труб данного типа (так называемая «опережающая проходка»). После завершения формирования бурового столба проводится выборка почвы, которая осыпалась по ходу работы. Готовая шахта оснащается арматурным каркасом для свай. Для порционной подачи подготовленной цементно-песчаной смеси применяется бетонолитая труба. Этот процесс называется «набивкой свай»

При извлечении секций из скважины важно соблюдать поочередность

Чем хорош безопасный метод использования буронабивных свай и обсадной трубы:

  • Открывает возможности проведения строительных работ впритык к уже существующим сооружениям, так как ударные и вибрационные явления по ходу выемки грунта отсутствуют.
  • Можно работать на сложных почвах – водонасыщенных, слабых, осыпающихся, солончаковых, с плавунами.
  • Гарантируется идеальная вертикальность и высокое качество бурильных мероприятий.
  • Буровые механизмы обладают высокой производительностью.
  • Есть возможность проведение работ на глубине, в условиях перекрытого горизонта.
  • Свайные работы отличаются хорошей безопасностью.
  • Скважинные шахты надежно защищаются от обрушения на всех этапах реализации технологии.
  • Буровая шахта защищена от грунтовых вод.
  • Эффективное заливание бетонного раствора без шеек дает возможность практически полностью избегать потерь материала.
  • Просчеты по ходу монтажных работ сведены к минимуму.
  • Бур дает возможность проведения разбуриваний и расширений, а также извлекать по ходу заглубления валуны и крупные фракции.
  • Возможность постоянного контроля соответствия проектным параметрам.
  • Готовый колодец обладает максимально возможной несущей функциональностью. Это достигается наличием очень качественных стенок.

Обсадные трубы могут изготовляться также из пластика следующих разновидностей:

  1. ПВД – полиэтилен высокого давления.
  2. ПНД – полиэтилен низкого давления.
  3. ПНП – полиэтилен низкой плотности.
  4. ПВХ – поливинилхлорид.

Показатель толщины стенок в этих изделиях обычно не превышает 40 мм. “Как вытащить трубу из земли – способы извлечения обсадных труб из скважин”.

Преимущества обсадных труб из пластика:

  • Хорошая герметичность мест стыковки отдельных участков.
  • Отличная сопротивляемость коррозии.
  • Цена на пластиковые трубы заметно ниже, чем на аналогичные металлические изделия.
  • Небольшая масса.
  • Способность хорошо переносить химические и прочие агрессивные воздействия.
  • Работа пластиковыми трубами проводится очень быстро, чему способствует простота соединения отдельных участков между собою.

Единственной слабой стороной данных изделий является их небольшая прочность: для разрушения их целостности достаточно акцентированного удара острым предметом. Именно поэтому следует удерживаться от использования труб из пластика для обсадки БНС. Основная область применения этой недорогой и практичной продукции – обустройство бытовых скважин для водоснабжения частных домов.

Технологический процес бурения скважины

Основные этапы бурения скважины с обсадной трубой:

1) Производится разбивка скважины, после чего буровая установка подъезжает к будущей скважине, центр бурового инструмента должен быть расположен над колышком разбивки скважины.

2) Бурение начинается с погружения обсадной трубы в грунт, глубина на которую возможно погрузить обсадную трубу без выбуривания грунта зависит от типа грунтов

Во время погружения обсадных труб особое внимание необходимо уделить отклонениям трубы от вертикальности. Вертикальность погружения трубы контролируется при помощи уровня в двух плоскостях, на протяжении всего процесса бурения

3) После погружения обсадных труб производится выбуривание грунта из скважины при помощи шнека либо кошебура установленного на келли штангу. Выбор инструмента для бурения скважин зависит от типа и характеристики грунтов, в обводнённых и текучих грунтах используют ковшебур, в глинах, суглинках, песках, твёрдых грунтах используют шнековый бур.

При выбуривании грунта из обсадных труб необходимо соблюдать технологию бурения и не допускать бурение инструментом ниже ножевой секции обсадной трубы, оставляя при этом пробку в плотных грунтах 0,5 метра в обводнённых грунтах до 2-х метров. Буровой инструмент устанавливается на келли штангу и фиксируется в келли боксе при помощи стальных пальцев. Келли штанги бывают двух типов: замковые и фрикционные. Основным отличие одной штанги от другой является тип передачи крутящего момента, которые в случае с замковой келли штангой передаётся путём зацепления замков внутренней и внешней секции келли штанги а в фрикционной штанге за счёт силы трения возникающей между полозьями наружной и внутренней секции штанги.

4) В качестве обсадных труб используется могут использоваться инвентарные либо теряемые стальные трубы. Инвентарная труба, наиболее часто встречающаяся в строительстве, состоит из наружной и внутренней стальной трубы с ребрами жёсткости внутри. Секции могу быть изготовлены любой длины от одного до шести метров. Существуют различные типы соединений обсадных труб, но наиболее популярным является немецкое соединение тип «Bauer», при котором фиксация секций выполняется при помощи резьбовых соединений и пробка-болт.

5) Стыковка и погружение обсадных труб производится до проектной отметки, после чего производится зачистка забоя скважины и измерение фактической глубины при помощи рулетки. Погружение и извлечение обсадных труб может выполнять при помощи ротора буровой установки или обсадного стола.

6) Следующим этапом производится установка армокаркаса в скважину. Установка может производиться краном либо буровой установкой в зависимости от длины и веса каркаса. Необходимо следить за тем, чтобы между обсадной трубой и каркасом был обеспечен зазор, а сам каркас должен быть установлен по центру скважины.

Заливка бетона производится через загрузочную воронку, установленную на верхней секции бетонолитной трубы. В процессе заливки бетона необходимо следить за тем, чтобы нижняя часть бетонолитной трубы всегда находилась в бетоне не меньше чем на один метр. Во время бетонирования необходимо постоянно следить за уровнем бетона в обсадной трубе.

Во время демонтажа обсадной трубы происходит высвобождение объёма занимаемого обсадной трубой в результате чего уровень бетона в обсадной трубе понизится. Чтобы не допустить данной ситуации, снимать трубы возможно при уровне бетона превышающему в два раза длину снимаемой обсадной трубы. После завершения бетонирования необходимо выдавить шламовый слой и часть загрязнённого бетона.

Рациональные советы

Буронабивные конструкции с креплением стенок углубления или без оного, с уширениями либо без них советуют использовать для возведения фундаментов строений разного назначения (жилые дома, общественные здания, производственные цеха и т.д.) при значительных горизонтальных и вертикальных нагрузках, а также на территориях с непростыми геологическими данными а, следовательно, сложными условиями строительства. Например:

  1. В случае пересечения сваями слоев с твердыми материалами (камнями, остатками бетона, строительных конструкций).
  2. При прорезке проблемного грунта (содержащего валуны, твердую глину и другие вещества, мешающие осуществлять погружение свай из труб либо забивку конструкций качественно).
  3. Когда на участке слои плотных грунтов (залегания под опорами свай) радикально отличаются по отметкам
  4. В стесненных условиях:
  • в оползневых районах;
  • рядом со строениями, склонными к разрушениям из-за использования технологии вибропогружения либо забивки;
  • сваи буронабивные с обсадной трубой следует задействовать там, где строительные участки насыщены неоднородными глинистыми массами жидкой консистенции, вперемешку с песком.

Это важно знать! Если территория изобилует агрессивными водами (производственными или природными), от применения буронабивной технологии лучше отказаться

Фундамент на буронабивных сваях

Буронабивные металлические сваи из труб можно монтировать без крепления полости скважины при таких обстоятельствах:

  • используются элементы по длине не превышающие 30 метров;
  • горизонт грунтовых вод не доходит до пяты сваи;
  • место для строительства богато глинистой почвой тугопластичной, полутвердой и твердой густоты (например, набухающим грунтом, глинистым составом).

Стоит обратить внимание! При возведении гражданских строений профессионалы не советуют использовать буронабивные сваи, стенки которых нужно укреплять глиной, но решать, безусловно, вам

Технологическая карта устройства свай под защитой обсадных труб

Глава VI. БУРОНАБИВНЫЕ СВАИ. СТЕНЫ В ГРУНТЕ

§ VI.1. ТЕХНОЛОГИЯ УСТРОЙСТВА БУРОНАБИВНЫХ СВАЙ

VI.1.1. Общие сведения

В СССР фундаменты на буронабивных сваях применялись до недавнего времени в основном в мостостроении и портовом строительстве, однако в последние годы они получают все более широкое распространение в промышленном и гражданском строительстве.

В соответствии с технологией изготовления выделяются три основные группы (типа) буронабивных свай:

  • – устраиваемых в сухих и маловлажных связных грунтах, не требующих специальных мероприятий по креплению стенок скважин;
  • – изготовляемых в несвязных, слабых и обводненных грунтах, стенки скважин которых удерживаются от обрушения избыточным давлением воды или глинистым раствором;
  • – сооружаемых в аналогичных грунтовых условиях с креплением стенок при помощи обсадных труб (неизвлекаемых или инвентарных).

VI.1.2. Технология изготовления буронабивных свай в связных сухих и маловлажных грунтах

В сухих и маловлажных грунтах, например лессовых, буронабивные сваи устраиваются при помощи буровых агрегатов, снабженных рабочими органами, действующими по принципу вращательного бурения (шнековая колонна или ковшевой бур), разбуривающими в грунте скважину необходимого диаметра и глубины в зависимости от требований проекта и применяемого оборудования. Устье скважины обсаживается для предотвращения обрушения грунта металлическим патрубком. Бурение производится с периодической выдачей грунта на поверхность в отвал, с последующей погрузкой его в автотранспорт.

После достижения забоя скважины проектной отметки в необходимых случаях в нижней части или по длине скважины устраиваются уширения разбуриванием полости при помощи специального приспособления — уширителя. По окончании бурения скважина освидетельствуется, и после ее приемки в необходимых случаях в нее устанавливается арматурный каркас и производится бетонирование.

По окончании бетонирования скважины голова сваи формуется в специальном инвентарном кондукторе.

Наиболее часто по этой технологии изготовляются буронабивные сваи диаметром 400, 500, 600, 1000 и 1200 мм и длиной до 30 м. Буронабивные сваи этого типа нашли широкое применение в промышленном и гражданском строительстве .

Егоров А.И., Рогачевскии Л.И. Применение буровых свай большого диаметра в промышленном и гражданском строительстве. Основания и фундаменты. V сборник КИСИ

Схема изготовления буронабивных свай по описанной технологии приведена на рис. VI-1.

Рис. VI-1. Технологическая схема устройства буронабивных свай без применения обсадных трубVI.1.3. Технология изготовления буронабивных свай с креплением стенок скважин от обрушения избыточным давлением воды или глинистым раствором

Указанная технология изготовления буронабивных свай используется при устройстве их в неустойчивых обводненных грунтах.

Бурение скважины осуществляется вращательным способом, однако в случае необходимости проходки скальных включений и прослоек могут быть применены сменные рабочие органы ударного типа (грейферы, долота). Стенки скважины в этом случае удерживаются от обрушения глинистым раствором или избыточным давлением столба воды в скважине. Массовое устройство буронабивных свай связано с необходимостью готовить и транспортировать большие объемы глинистого раствора, а затем либо восстанавливать, либо удалять со строительной площадки использованный раствор. Это создает определенные затруднения в проведении работ в зимних условиях, кроме того, при устройстве буронабивных свай с применением глинистого раствора затруднен контроль качества бурения скважин.

Принцип крепления стенок скважин избыточным давлением столба воды, залитой в скважину выше уровня грунтовых вод, состоит в том, что избыточный напор создает гидродинамический поток воды из скважины в окружающий грунт. При этом возникают силы, препятствующие обрушению и оплыванию стенок скважины. Необходимым условием производства работ этим методом является превышение уровнем воды в скважине уровня грунтовых вод. Величина превышения должна быть, как правило, не менее 3 м.

Описанный метод крепления стенок скважин от обрушения наиболее прост, однако является менее надежным, сложен в зимних условиях, требует безукоризненной организации работ.

По окончании бурения скважин и зачистки забоя в нее устанавливается арматурный каркас и скважина бетонируется. Бетонирование осуществляется методом вертикально перемещающейся трубы (ВПТ). При бетонировании под водой применяют бетонолитные трубы с герметичными быстроразъемными стыками.

Бетонирование и формование головы свай производится так же, как и бетонирование свай в сухих грунтах.

Виды свайно-ленточного фундамента

Свайный-ростверк — комбинация двух основания, свайного и ленточного. Поэтому вид фундамента зависит от сочетания, типа сваи и заглубленности ленты ниже уровня земли.

Типы свай

По типу сваи делятся на три вида:

  1. Винтовые — изготавливаются из металла. Заострённые трубы с лопастями в нижней части. Погружаются в землю методом шурупа, завинчиваясь в грунт. Для этого не понадобиться специальная техника, можно вкручивать вручную.
  2. Буронабивные — изготавливаются из бетонна на строительной площадке, заливая раствор в заранее подготовленную скважину. Перед заливкой вяжется арматурный каркас и сооружается опалубка с гидроизоляцией из полиэтиленовой или асбоцементной трубы. Чаще в качестве опалубки используют стены скважины.
  3. Погружные — готовые железобетонные сваи. Для монтажа на нужную глубину используют строительный копёр. Этот вариант требует возможности подхода спец. техники на участок. Поэтому существуют ограничения по степени близости с рядом стоящими строениями.

Виды свай для фундамента

Уровень заглублённости ленты основания

Ростверк перераспределяет нагрузку сооружения на сваи и грунт. От степени залегания ленты зависит прочность основания.

По заглублённости ростверк делится на три вида:

  1. Незаглубленный (НЗФЛ) — лента основания совпадает с нулевым уровнем грунта или ниже не более 0,1 м.
  2. Мелкозаглубленный (МЗФЛ) — лента возводится ниже нулевого уровня грунта на 0,3 – 0,7 м сверху свай.
  3. Заглублённый (ЗФЛ) — возводится ниже уровня промерзания грунта на расстояние 1 – 3 м.

Виды ленточного фундамента по заглубленности

Несущая способность буронабивных свай

Высокая несущая способность обеспечивается посредством укрепления стенок скважины, укрепления грунтов у основания сваи методом цементации и глубиной ее заложения. На несущую способность свай в значительной мере влияет их диаметр и армирование, что повышает их эффективность при восприятии больших нагрузок.

Большим недостатком буронабивной технологии является невозможность расчета несущей способности опор, которая значительно разнится для однотипных свай при одинаковых геологических условиях.

На сегодняшний день в основном применяются буронабивные сваи, имеющие несущую способность в 200−400 тонн, хотя при использовании новейших строительных технологий этот показатель достигает 600 тонн.

Какие бывают свайные набивки

Использование буронабивных свай является наиболее эффективным методом организации заглубленного фундамента. В процессе обустройства осуществляется бурение на требуемую глубину, где свайный ствол оснащается увеличенной нижней частью. Это дает возможность дополнительно набить туда бетонную смесь, грунт и песок.

Получить подобное «уширение» на нижнем отрезке помогает использование специального бурового оборудования, распирающего породу. В дальнейшем бетонную смесь трамбуют, для чего даже может применяться взрыв направленного действия, уплотняющий породу.

Для получения цилиндрических полостей в почве используются разные методики, что и породило следующую классификацию набивок свай:

  • Буронабивная.
  • Песчаная.
  • Грунтобетонная.
  • Пневмонабивная.
  • Частотрамбованная.
  • Вибротрамбованная.

Проверка на эффективность метода проводится специалистами:

  • Стенки колодца не укрепляются.
  • Для укрепления пробуренного ствола используется глинистый раствор.
  • Используются обсадные изделия.

Факторы, влияющие на стоимость работ БНС

  • географическое расположение;
  • глубина бурения;
  • геологический разрез;
  • диаметр бурения;
  • готовность строительной площадки (отсыпка, подъезды и пр.);
  • материалы (арматура, марка бетона, форма каркасов и т. д.).

Также расчет стоимости работ производится с учётом возможных дополнительных сложных моментов (стеснённые условия труда, неблагоприятные погодные условия, неполный рабочий день и пр.).

Для устройства БНС с келли-штангой под обсадной трубой в России широко используются модели буровых установок Delmag, MDT, Sany, Bauer, KATO, Trive, Zoomlion и др. Строительная техника прекрасно зарекомендовала себя при обустройстве свай такого типа. Особенно часто этот метод применяют в крупных городах, где плотная застройка и неустойчивые почвы становятся препятствием для применения других способов установки свай.

3 Некоторые особенности использования обсадных труб

Под такими трубными конструкциями понимают специальные изделия, которые способны эффективно предупреждать осыпание земли со стен. Их весьма активно используют в промышленном и гражданском строительстве с целью надежного крепления водных, газовых, нефтяных и иных скважин. Демонстрируют они свою эффективность и для свай. Установка обсадных конструкций производится посекционно. Отдельные секции соединяются друг с другом при помощи особых стыков-зажимов (Бетоно, Като и другие) либо посредством электродуговой сварки .

По окончании фундаментных работ указанные секции в большинстве случаев снимают. Но в некоторых случаях их оставляют, если того требует проект. Обсадные трубы имеют разные диаметры (внешние и внутренние), что дает возможность подобрать идеальные их размеры для обустройства конкретного фундамента. Внешние сечения труб по распространенным международным стандартам LEFFER и BAUER варьируются в пределах от 620 до 2500 миллиметров, внутренние – от 640 до 2580 миллиметров.

Погружение обсадных изделий выполняется следующими способами: посредством забивки трубы; при помощи вибростола (спецоборудование для вибропогружения трубных секций в землю); с использованием бурового оборудования. При этом сама операция бурения грунта может осуществляться ударным или вращательным способом.

Вращательная методика предполагает, что берется одна секция, по ее геометрическим параметрам выполняется лидер-скважина, а затем эта самая секция опускается в полученное отверстие.

После этого процесс повторяется – берут вторую секцию, замеряют размеры, осуществляют бурение, вставляют трубу. Операция длится до тех пор, пока вся конструкция не будет заглублена до заданной отметки. Ударный способ погружения принципиально иной. Обсадка при нем идет с некоторым опережением по отношению к забою либо следом за ним (в зависимости от того, какие параметры проходимости имеет земля). Затем по мере необходимости производится монтаж или же наращивание секций трубы.

Когда необходимо устройство буронабивных свай в обсадной трубе

В зависимости от грунта мы используем один из трех методов устройства буронабивных свай:

  • сухой. Бурится скважина, армируется, заливается бетоном. Технология подходит для плотных слабо обводненных грунтов, когда стенки скважины не осыпаются, внутрь не проникает вода;
  • с глинистым раствором. Мы промываем скважину тиксотропным раствором. Он оседает на стенках, образуя водонепроницаемую пленку. Метод используется для достаточно плотных умеренно обводненных грунтов;
  • с обсадными трубами. В процессе бурения мы погружаем в скважину трубу-оболочку. В зависимости от проекта, труба либо извлекается в процессе заполнения стержня бетоном, либо остается в скважине (в случае особенно неустойчивых грунтов, при сильных подводных течениях).

Фактически обсадная труба – это съемная или несъемная опалубка для бетонного стержня. Метод подходит для рыхлых и обводненных грунтов. Для плотных сухих его использование, как правило, нерентабельно.

Таким образом, функции обсадных труб следующие:

  • защита ствола скважины от осыпания грунта в силу плохой связанности и под давлением соседнего грунта;
  • предохранение стенок скважины от размыва грунтовыми водами;
  • защита стенок от разрушения металлическими элементами в процессе армирования.

Олег Никифоров, г. Химки, 20.10.2017 14:47

Доброго дня. Будет дом из газобетона в Химках. 1 этаж + мансарда. Фундамент на буронабивных сваях + ростверк. Грунт — сплошной песок. Можно ли воспользоваться вашей спецтехникой чтобы пробурить такие сваи?

Главный инженер ПСК “Основания и фундаменты” 8,

Мы производим монтаж буронабивных свай в любых регионах в том числе и в Московской области. Наша техника позволяет установить сваи в любой грунт. Звоните,, более детально поговорим.

Виды буронабивных свайных фундаментов

Идея буронабивного основания весьма простая: там, где нельзя докопаться до плотного грунта, можно использовать сваи. Чтобы соединить их в общую конструкцию используется ростверк – монолитная железобетонная лента, которая связывает сваи.

Основные схемы свайных фундаментных оснований

Ленточно-свайное фундаментное основание.Используют для тяжелых кирпичных и бетонных зданий, где высокая парусность постройки.
Буронабивное свайное фундаментное основание с монолитным ростверком.Применяют для строительства объектов из пенобетона, газобетона, бревен и бруса.
Плиточно-свайное фундаментное основание. Можно выполнить используя малозаглубленную ленту. Но также можно и не использовать её.Используют, где грунт совсем неудачный: вязкий и топкий, насыщенный болотными и речными водами.

Схемы с использованием этого вида свай делятся на две группы: конструкции, в которых цоколь и стены подняты над землёй и основания, привязанные к грунту.

Преимущество фундаментного основания на сваях: можно поднять строение над грунтом, сохранив при этом жесткость цокольного пояса фундамента.

Благодаря этому сваи могут использоваться на неблагополучных грунтах, они способны защитить каркас дома от холода и грунтовой влаги

А это предельно важно, если дом построен из бруса, бревна или сип-панелей

Этапы фундаментного основания

  1. Скважину бурят с помощью ручного мотобура или мощной передвижной установки.
  2. Монтируют обсадную трубу (если грунт сыпучий или сырой).
  3. Устанавливают арматурные каркасы.
  4. Бетонируют скважину.
  5. Отсыпают песчано-щебеночную подушку для ростверка толщиной 10-15 см. Она компенсирует подъем грунта в результате морозного пучения.
  6. Монтируют опалубку над поверхностью земли, устанавливают арматуру и заливают ростверк, который будет связывает сваи.

Необходимо правильно рассчитать вес здания. От него будет зависеть, количество нужных свай, их диаметр и глубина установки. Если дом тяжёлый, сваи нужно ставить плотнее под стены.

Согласно нормативам, расстояние между центрами соседних опор должно быть не менее трёх диаметров сваи. Если эта дистанция будет меньше, может снизиться несущая способность стоек.

Влияние участка на параметры фундамента

Особенности при проектировании фундамента с использованием свай даны в СНиП :

  • Длина выбирается таким образом, чтобы нагрузка приходилась на прочный слой, прорезая более слабые напластования;
  • На просадочных почвах исследования для проектирования выполняются только специализированными организациями;
  • Буронабивная свая

    Исходя из сложности площадки бурят контрольные скважины с шагом не более 50 метров. На каждый контур отдельного здания не меньше 4 бурений. Допускается 3 скважины для площади подошвы здания до 1300 м².

  • По результатам изучения гидрогеологического режима (подземные воды), составляется прогноз вероятного его изменения при возведении проектируемого сооружения. Все характеристики почв, которые могут меняться при замачивании, принимаются в расчет исходя из полного водонасыщения;
  • В набухающих грунтах установка может проводиться как с полной прорезкой слоя набухания, так и без. В случае полного прохождения с опорой на не набухающие слои, соблюдения СНиП , подъем отдельных составляющих фундамента практически исключен;
  • Дополнительно учитывается СНиП , когда строительство ведется на подрабатываемых площадях;
  • Обязательно применение СНиП II-7-81* в сейсмических районах.

Технология изготовления буронабивных свай с монолитным ростверком

Фундамент на буронабивных сваях с монолитным ростверком применяется для постройки многоэтажных зданий и производится в таком порядке:

Разметка участка

Участок расчищается, снимается растительный слой почвы. По периметру будущего дома на заранее определённом расстоянии друг от друга изготавливают деревянную обноску. К ней прикрепляют шнур, отмечая оси дома.

Разметка участка под сваи

Бурение скважин, армирование и заливка свай

Скважины бурят по разметке на глубину, рассчитанную заранее, затем устраивают опалубку и проводят армирование. Вдавливая ручной бур до проектной глубины изымают со дна рыхлый грунт и трамбуя устраивают подушку из песка толщиной 30-50 см. Установив арматуру принимаются к заливке бетона. Окончательно такой фундамент будет готов через 20-25 дней.

Для создания подходящего микроклимата в доме рекомендуем утеплить фундамент плитами пенополистирола. В утеплении нуждается не весь фундамент, а только та часть, что непосредственно соприкасается с домом. Отмостка делается в одно время с теплоизоляцией, и также работает на сохранение тепла и отстранению влаги от фундамента.

Фундамент буронабивной, при соблюдении технологии, прослужит не менее 100 лет.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
