Как определить глубину скважины после бурения

Как проверить глубину скважины после бурения, чтобы не обманули

И в конце перейдем к самому важному моменту, как удостовериться в словах буровиков и узнать сколько метров пробурили на самом деле. Ведь принято считать, что вас априори хотят обмануть.
После того, как бурение было завершено, буровая бригада сдает вам скважину и делает замер глубины. Вы обязательно должны присутствовать на этом процессе, ведь именно вы подписываете акт выполненных работ и если что-то не так, то претензии будет некому предъявить.
Замер производят буровики своим буровым инструментом, а именно буровыми штангами, которые имеют одинаковую длину (на фото)

Штанги поочередно опускают на дно, на последней штанге делают отметку, затем их достают и выкладывают. Дальше берете рулетку и измеряете длину штанги и умножаете на их количество + часть последней. Все просто. Вы в праве перемерять хоть каждую штангу.
Как вы видите на фото, штанга жесткая металлическая и даже если захотеть, невозможно опустить в их скважину больше чем нужно.Это самый простой и точный метод измерения глубины скважины

Вы обязательно должны присутствовать на этом процессе, ведь именно вы подписываете акт выполненных работ и если что-то не так, то претензии будет некому предъявить.
Замер производят буровики своим буровым инструментом, а именно буровыми штангами, которые имеют одинаковую длину (на фото). Штанги поочередно опускают на дно, на последней штанге делают отметку, затем их достают и выкладывают. Дальше берете рулетку и измеряете длину штанги и умножаете на их количество + часть последней. Все просто. Вы в праве перемерять хоть каждую штангу.
Как вы видите на фото, штанга жесткая металлическая и даже если захотеть, невозможно опустить в их скважину больше чем нужно.Это самый простой и точный метод измерения глубины скважины.

Поэтому, когда сдают скважину, приезжайте и проверяйте глубину, чтобы не делать то, о чем мы напишем далее.

Практика показывает, что многие не доверяют этому или не были на месте при сдаче скважины и просто уверены, что их обманули. Поэтому, получив рабочую скважину, они начинают эксперименты, иногда прямо в день отъезда буровиков.

  • Классический случай №1.
    Начитавшись статей по измерению глубины (от теоретиков), вы решаете опустить в скважину молоток, топор или другой тяжелый элемент. Все бы хорошо, но те, кто советует этот способ, наверное, забыли, что, на некоторой глубине (указана в паспорте), скважина имеет переход на меньший диаметр. В этот меньший диаметр ваш молоток упрется и дальше не пойдет, вы решите, что это и есть дно и посчитаете, что вас обманули.

  • Классический случай №2.
    Ваш молоток все-таки вошел в этот меньший диаметр, погружается в воду глубже и глубже, канат становится тяжелым и даже если ваш предмет встал на дно, то канат дальше сам тянется под своим весом.
    И хорошо, если сможете вытащить свой молоток обратно. Часто случается, что либо канат просто рвется, либо молоток зацепится за что-то, вы будете его дергать и получите разрыв каната или просто не сможете достать свой молоток обратно.
    В итоге, вы теряете гарантию, теряете возможность поставить насос и получаете новую скважину, которая нуждается в ремонте. Вам ее попробуют отремонтировать, но за отдельные деньги.

Иногда услуги по замеру глубины предоставляют сторонние рабочие, которых вы позвали поставить насос. Их метод примерно такой же — груз на веревке. Результат такой же, как и при самостоятельном замере.
Узнать больше об обмане буровыми фирмами можно .

Этапы создания скважины на воду

Обустройством скважин занимаются преимущественно профессионалы, но в ряде случаев, с задачей можно справиться самостоятельно, придерживаясь последовательности действий:

  • определение типа бурения в зависимости от характеристик почвы;
  • подготовка оборудования и техники;
  • при необходимости установки кессона, роют котлован заданных размеров. Высота определяется параметрами оборудования;
  • бурение первого участка будущей скважины и установка обсадной колонны с правильным подбором материалов, прочности, которого должно хватить, чтобы выдержать давление слоев грунта;
  • бурение второго участка и укрепление трубами;
  • снижение скорости пробуривания по достижении пластов глины и песка, с организацией прокачки и очищения отверстия, заполненного водой;
  • установка донных фильтров, после определения качества воды;
  • неудовлетворительные показатели качества жидкости, подразумевают продолжение процесса бурения до следующего пласта, который может находиться на 2-4 м ниже предшествующего;
  • фиксация обсадной трубки после завершения работ с буром и проверка герметичности с последующей установкой крышки;
  • на последнем этапе прокладывают трубопровод к месту использования воды.

Этапы работ по созданию скважины своими руками

Сначала необходимо вырыть яму. Её размеры должны составлять 150 на 150 см. Чтобы исключить осыпание углубления, выполняют облицовку её стенок фанерой, досками или используют куски ДСП. Есть и другой вариант. Необходимо пробурить ствол с диаметром 15х20 см и глубиной 1 метр, используя для этого обычный бур. Это делается для того, чтобы обеспечить устойчивость трубы в вертикальном положении.

Следующим действием над углублением устанавливают металлическую треногу, которую часто называют вышкой. Она должна располагаться в прямом положении. В месте соединения треноги закрепляют лебёдку. На треноге располагается бурильная колонка полутораметровыми штангами.

Последние скрепляют в одну трубу посредством резьбы, а потом выполняется их фиксация хомутом. Такая конструкция используется для спуска и подъёма оборудования при бурении скважины.

С насосом, который будет качать воду на поверхность, необходимо определиться заранее. Выбор насосного оборудования позволяет решить проблему с диаметром будущей скважины и колонковой трубы. В трубу насосное оборудование должно свободно проходить. Поэтому между диаметром насосного оборудования и внутренним диаметром трубы разница должна составлять минимум 5 мм.

Принцип бурения


Спуск и последующий подъем оборудования — в этом состоит процесс бурения скважины. Штанга проворачивается и одновременно с этим по ней ударяют сверху. Работая вдвоём, выполнить эту работу гораздо проще. Один человек крутит газовым ключом, второй наносит удары по штанге сверху, пробивая породу.

Использование лебёдки позволяет заметно упростить процесс бурения. Применяя её, опускание и подъем бурильного оборудования происходит заметно легче. При бурении штангу следует маркировать. Отметки необходимы для ориентации. По маркировке хорошо видно, когда пора вытягивать штангу и выполнять очистку бура. Специалисты рекомендуют выполнять эту процедуру каждые полметра.

Не все знают, как бурят скважины на воде. Для облегчения задачи по преодолению различных пластов грунта рекомендуется использовать различные типы буров:

  1. Спиральный бур — он предназначен для глинистых почв.
  2. Бур-долото — с его помощью выполняют разрыхление твёрдых пород.
  3. Бур-ложка — его применяют для песчаного грунта.
  4. Желонка — она помогает поднять грунт на поверхность.

Песчаный грунт легче всего преодолеть, если при бурении использовать бур-ложку. Во время бурения для облегчения этой задачи следует добавлять воду. Если грунт твёрдый, то в этом случае лучше всего использовать бур-долото. Такие буры бывают нескольких видов:

Вне зависимости от используемого вида главное его предназначение состоит в том, чтобы обеспечить помощь в разрыхлении твёрдых пород. Пески-плывуны преодолеваются с использованием ударного способа.

У основания бура размер варьируется от 45 до 85 мм. Лезвие может иметь размеры от 250 до 290 мм. Для пробития галечных пластов, содержащих гравий, используют поочерёдно желонку и долото с обсадными трубами.

В отдельных случаях приходится бурить с обязательным заливом воды в отверстие. Такая процедура поможет сделать более простой задачу по бурению скважины. Иногда для создания скважин на участке используется вариант её бурения при помощи помпы.

Если доставляемая на поверхность земли порода стала влажной, то это говорит о близости водоносного слоя. Остаётся углубиться совсем на небольшое расстояние, чтобы перейти в водоносный горизонт. В этом случае бурение будет лёгким, но останавливаться нельзя, пока не будет обнаружен водоупорный слой.

Способы определения глубины скважины ↑

Существует несколько методов произведения замеров, которые отличаются точностью, сложностью и доступностью. Среди них: простой механический способ, доступный практически каждому человеку, а также более технологичные средства, применяемые для профессиональных исследований.

Для этого способа понадобится строительная рулетка или линейка, шнур и металлический груз. Чтобы проверить глубину скважины после бурения, груз аккуратно опускают вниз. Спуск производится до момента уменьшения натяжения шнура, после чего самодельный глубиномер так же аккуратно достают на поверхность. При помощи линейки замеряют длину погруженного шнура, которая будет равняться глубине скважины. При этом по размеру мокрой части можно судить о расположении зеркала воды и объеме источника.

При всей своей простоте подобный метод имеет существенные недостатки. Во-первых, с его помощью можно проверять скважины глубиной не более 10 метров. Во-вторых, мокрая часть шнура даст представление о статическом уровне воды, тогда как для размещения насоса важен динамический уровень.

Инструменты для простого измерения глубины скважины

Принцип действия магнитного метода очень похож на предыдущий вариант, однако выполнен с более технологичным подходом. В данном случае используется катушка с каротажным кабелем и считывающее устройство. На кабеле через определенное расстояние нанесены магнитные метки, которые обрабатываются приемным устройством и дают точную информацию о положении груза. В интервалах между метками глубина определяется по специальному ролику, расположенному на катушке.

Данный способ является одним из самых распространенных при определении глубины скважины, поскольку дает точное представление о расположении глубинных водоносных слоев.

Устройство для каротажного исследования скважины

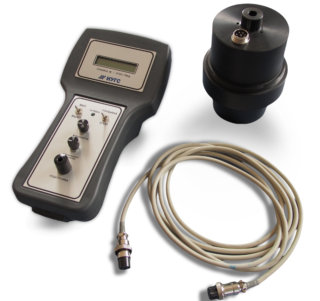

Работа акустического глубиномера основана на методе эхолокации. В скважину посылается акустический сигнал, который отражается от дна и регистрируется прибором. Задержка по времени между выходным и входным сигналом прямо пропорциональна пройденному расстоянию.

Такой прибор часто используют в горнодобывающей промышленности, однако его можно применять и для измерения глубины скважины на воду. Единственный недостаток акустического глубиномера – высокая стоимость.

Акустический (эхолокационный) глубиномер

Глубина бурения: как определить

Эта величина определяется после выяснения структуры водоносного слоя. Поскольку характеристики глубины залегания грунтовых вод могут различаться на одном и том же участке, то необходимо провести несколько пробных бурений.

Еще одним вариантом определения глубины залегания водоносного горизонта является анализ растительности — корни растений позволяют судить о схеме расположения грунтовых слоев.

Для того чтобы начать бурение вам необходимо узнать структуру водяного слоя.

Пробные работы могут быть колонковыми и относиться к одному из проверенных методов при выяснении глубины залегания жидкости. В этом случае при появлении увлажненного песчаного слоя процесс можно прекращать: канал заполняется водой, затем откачивается и таким образом выясняется дебит будущей скважины.

Если полученные показатели отвечают требованиям владельца участка, то бурение прекращается и устраивается колодец. В противном случае скважину разрабатывают дальше — до достижения следующего водоносного горизонта. При получении воды ее необходимо собрать для анализа, чтобы выяснить, пригоден ли источник для питья.

Водоносные слои

Они могут быть разными в зависимости от глубины залегания и типа жидкости. Поэтому перед бурением необходимо уточнить, для каких нужд будет использоваться вода.

Различают 4 группы водоносных пластов:

  1. Верховодка. Глубина пролегания составляет 3-7 метров. Такой источник может использоваться только для технических нужд, поскольку добываемая жидкость замутнена из-за примесей и песка.
  2. Средний слой, или грунтовые воды. Залегают на глубине 10-20 м. Они могут быть пригодны для питья вследствие своей естественной фильтрации, однако тут все равно необходимо ставить очистительные фильтры, чтобы избавить используемую воду от вредных примесей, опасных для здоровья.
  3. Нижний слой, или межпластовый, считается наиболее чистым среди остальных. Глубина пролегания этого слоя составляет 25-50 м. В отдельных случаях, в зависимости от рельефа местности, третий водоносный горизонт может проходить на глубине до 60 м и быть использован при устройстве скважины для питья.
  4. Артезианский слой. Проходит на глубине 50-70 м и ниже, является источником полезной питьевой воды.

Наглядный пример видов водоносных пластов.

Риск загрязнений воды присутствует всегда и возрастает в период весеннего половодья. Поэтому необходимо брать анализ полученной воды в целях защиты организма от отравления.

Водоносные пласты

Слои, из которых скважины наполняются водой, подразделяются на три группы:

  • верховодка – верхний слой, глубина которого колеблется в пределах 4-7 м. О стойкости водонапорного пласта говорить не приходится, поскольку его попросту не существует. Влагу применяют для хозяйственных нужд, к примеру, для полива растений. Вода часто мутная из-за примеси песка и других компонентов;
  • второй пласт находится на глубине 10 – 18 метров. Вода для питья попадает в колодец из этого слоя. Грунтовые воды, проходящие через фильтрацию скважины, намного чище, чем из колодезя. В любом случае, нельзя исключать присутствие токсичных компонентов и примесей, которые часто наблюдаются во время паводков с наступлением весны. Пользователи отмечают при этом неприятный запах сероводорода. Отравление можно предотвратить, если сделать лабораторное исследование воды на предмет соответствия нормативам санэпидемстанции;
  • артезианские водные пласты расположены на третьем горизонте. Глубина залегания варьируется от 25 до 40 м. Параметры зависят от ландшафта территории и достигают 60 метров. Артезианская вода – самая полезная и чистая, ее можно пить без опасений.

Что нужно для водоснабжения из скважины

При бурении индивидуальных скважин с применением буровой техники в шахту опускают колонну из обсадных труб, материалом изготовления которых являются полимеры (непластифицированный поливинилхлорид НПВХ, ПНД) или сталь, иногда пластиковые трубы вставляют внутрь металлических при больших глубинах. На этом этапе должна быть известна схема обустройства скважины, к примеру, если вода подается в водопровод через адаптер, его не рекомендуется закреплять на пластиковую хрупкую стенку трубы, колонна или ее верх должны быть выполнены из металла.

Чтобы понять, как обустроить скважину на воду после бурения, следует рассмотреть все оборудование и инженерные сооружения, которые нужны для доставки воды во внутренний водопровод дома. Для обеспечения жилища скважинной водой необходимы:

Обсадная колонна. После прохода скважинного канала в него погружают колонну из труб длиной 6 м, которые соединяют между собой посредством резьбы. Она должна иметь гладкие прочные стенки, выдерживающие наружное давление грунта, и диаметр, подходящий для погружения выбранной модели электронасоса.

В последнее время пользуется популярностью индивидуальное бурение абиссинских скважин частными лицами в случаях, если зеркало воды на участке находится ближе, чем 9 м от уровня земли. Для этого гидробуром проделывают узкое отверстие в земле и погружают внутрь трубу из полиэтилена низкого давления (ПНД) с самодельным фильтратором на конце, которую подключают к поверхностному электронасосу. Глубина самодельных абиссинок доходит до 30 м, обсадной колонной и подающим трубопроводом одновременно является опущенный в канал трубный участок ПНД.

Приспособления для погружения насоса и всасывающего рукава в источник. Опуская глубинный насос, всегда применяют оголовок или крышку при адаптерном подключении, к которым привязывают агрегат и прикрепляют подающую трубу. При креплении адаптера подающий воду трубопровод пропускают через его боковой фитинг, закрепленный на стене колонны.

Схема обвязки скважины с глубинным насосом

Электронасос. Существуют две группы электронасосов для подачи воды: погружные и поверхностные, первые опускают в скважину на большую глубину, чтобы они погрузились без помех, требуется обсадная колонна подходящего диаметра из заводских скважинных труб. В поверхностных электронасосах для водозабора с глубин до 9 м используют узкий рукав или водопроводную трубу малого сечения, поэтому широкая колонна для их работы не требуется — это является определяющим фактором при их использовании для всасывания воды из абиссинок.

Автоматика.  Чтобы отключать насос после наполнения водопроводной системы, используют реле давления, для его настройки и контроля устанавливают манометр, расширительный бак применяют для хранения водных запасов и поддержания давления в магистрали. Перечисленные приборы являются основными узлами бытовой водоподающей магистрали с электронасосом, при использовании поверхностных видов все перечисленные элементы и помпу часто собирают в единый блок — насосную станцию.

Пример обвязки водоисточника с поверхностным насосом в доме

Помещение для размещения насосного оборудования. Поверхностные электронасосы и управляющая автоматика могут располагаться вблизи источника или на некотором расстоянии в техническом павильоне или жилом здании. Если оборудование находится рядом с обсадной колонной, принимают меры для его предохранения от атмосферных осадков и низких температур, сооружая утепленный кессонный колодец.

Трубопровод. Для подачи воды в дачный дом или коттедж используют специальную трубу из ПНД, один конец которой подключают к оголовку скважины или адаптеру, а второй заводят в дом, подсоединяя к поверхностному электронасосу или внутреннему водопроводу.

Арматура. Для управления потоками воды и соединения отдельных участков трубопровода около скважины и в доме используют сантехническую арматуру: угловые и многовходовые фитинги, тройники, муфты, шаровые краны.

Фильтры. Воде из подземных источников часто требуется чистка, в неглубоких водных пластах присутствуют песок и глина, которые отстаивают или отсеивают грубым фильтрованием и далее пропускают через адсорбционные фильтраторы. Намного сложнее обстоит дело при использовании глубинных артезианских источников, вода из которых часто содержит повышенные концентрации железных, калиевых, марганцевых, магниевых оксидов, сероводорода. Для ее очистки от вредных примесей используют дорогостоящие способы с применением аэрационных установок обезжелезивания, колонн с ионообменными смолами, фильтров обратного осмоса.

Виды скважин

Борьба с заиливанием

Лучшее средство от заиливания – постоянный равномерный отбор воды. Если имеет место сезонное снижение расхода воды, насос нужно периодически включать на некоторое время для профилактики.

Если скважина все-таки «заросла» илистыми отложениями, ее необходимо прочистить.

Применяются следующие способы:

  • подача в придонную часть скважины воды с большим напором;
  • устройство взрыва с помощью небольшого пиротехнического заряда;
  • применение химических реагентов.

После прочистки следует снова произвести раскачку. Если применялся 2-й или 3-й способы, воду после раскачки необходимо снова сдать на анализы.

Монтаж адаптера

Установка адаптера для подключения погружного насоса не является сложной операцией, но требует наличия электромеханического инструмента (дрель, перфоратор) и специальных комплектующих: коронки по металлу с диаметром адаптера, трубы с резьбовой канавкой длиной около 2 м под установочную адаптерную резьбу.

Хотя насос подвешивается к герметичной крышке скважины, адаптер испытывает нагрузку столба воды в напорном шланге, он может выдержать вес 500-600 кг, чего нельзя сказать о стенках обсадной трубы НПВХ, испытывающих дополнительное давление грунта — оно может вызвать изменение геометрии оболочки и появление протечек в зоне крепления фитинга. Поэтому адаптер врезают в металлическую трубу колонны, монтаж проводят следующим образом:

  • Выкапывают яму вокруг обсадной трубы и канаву ниже глубины промерзания грунта от скважины к дому глубиной около 1,5 м.
  • Обрезают болгаркой верх обсадной трубы. Обычно ее закапывают под землю и накрывают герметичной крышкой, но это не гарантирует защиту от попадания грунтовых вод в канал, поэтому часто оставляют небольшой участок трубы наверху.
  • Готовят электронасос к погружению, подсоединяя к нему трос, напорный трубопровод, которые связывают вместе с кабелем питания стяжками или изоляционной лентой.
  • Сверлят в стенке обсадной трубы отверстие нужного диаметра коронкой по металлу, изнутри трубы вставляют одну часть адаптера. Для этого его полностью собирают, накручивают на монтажную трубу и опускают в скважину, подсвечивая фонариком.

Скважинный адаптер

  • После просовывания части адаптера через боковое отверстие обсадной трубы, его зажимают наружной гайкой через резиновую прокладку разводным ключом, ответную часть вместе с монтажной трубой извлекают из колодца.
  • Обрезают напорную трубу ПНД от электронасоса необходимой длины, на свободный конец устанавливают вторую часть адаптера с соединением ласточкин хвост.
  • Прикручивают к ответной части адаптера монтажную трубу и опускают его вместе с напорным трубопроводам и электронасосом в скважину, фиксируя соединение ласточкин хвост с деталью, закрепленной на обсадной колонне.
  • Устанавливают поверх скважины герметичную крышку, привязывают к ее внутренней части трос, кабель питания электронасоса подключают к клеммам разводной коробки, находящейся в боковой части корпуса крышки.
  • Через переходную муфту подключают к боковой части адаптера водопроводную линию из ПНД, поступающую в дом, по окончании работ траншею и яму засыпают поднятым грунтом.

Основные этапы подключения адаптера

Упрочнение стенок скважины

Укрепить стенки скважины нужно и можно только при использовании специальной технологии и материалов. Как правило, используют обсадные трубы из простого чёрного металла. То есть применяются цельносплавные или электросварные металлические трубы.

Важно помнить, что металл достаточно разный по своей структуре. Именно поэтому нержавеющие трубы ставить в скважины нерентабельно

Оцинкованные трубы не подходят для установки в скважину, которая будет использовать для питьевой воды, так как значительно падает качество жидкости.

Раньше использовались только чистые трубы из чёрного металла, но сейчас применяется уже технология двойной обсадки. Это своего рода изоляция с помощью пластикового вкладыша. Пластик изолирует, трубы с внутренней стороны, и тем самым повышается не только срок эксплуатации скважины, но к тому же не ухудшается качество воды, которую можно спокойно применять как питьевую.

Работа по бурению и упрочнению скважины часто взаимосвязана. Точнее говоря, может быть использовано последовательное упрочнение или прямое после окончания буровых работ. Если нет никаких осложнений, но после определённой стадии бурения, устанавливается обсадная труба, а дальше уже используется долото, но уже меньшего диаметра.

По сути если нет никаких, проблем при бурении скважины, почка мягкая, а залегания водяного горизонта, находиться на средней глубине, то бурение можно заканчивать. Последний этап — это прокачка воды до полной прозрачности, но иной раз подобного эффекта трудно добиться, если вода сама по себе имеет примеси и не предназначена в качестве использования питьевой воды.

Порядок выполнения работ

Чтобы с наименьшей погрешностью измерить глубину скважины после бурения, проводить замеры нужно при определенной температуре воздуха и в определенное время года. Наиболее предпочтительно – вторая половина лета, если погода сухая.

Работы по замеру глубины скважины осуществляются в несколько этапов:

  1. Сделать замеры радиуса отверстия.
  2. К опускаемому концу каната прицепить утяжелитель.
  3. Канат погрузить в скважину до тех пор, пока не станет ощутимо, что он коснулся дна.
  4. Достав канат, определить уровень воды и фактическую глубину скважины.

Прибегая к этому методу, удается вычислить статистические глубинные параметры. Существует еще одно понятие – динамические показатели. Для их измерения применяют насосные агрегаты. Сам процесс не требует специальных навыков и не отнимает много времени.С помощью насосного оборудования из скважины откачивают всю воду, после чего опускают канат для замеров. На дне всегда останется небольшое количество воды, расстояние до нее и будет показателем динамической глубины.

Определение необходимой глубины бурения

Вычислить глубину бурения скважины можно следующим образом: когда буровая установка достигает первого водоносного слоя, берутся образцы воды и отправляются на экспертизу. Если в составе не содержатся вредные примеси и высокая концентрация твердых частиц, работы можно остановить. Если же показатели не в норме, продолжают увеличивать глубину.

Измерение каротажным кабелем

Измерять показатели самостоятельно можно довольно простым способом. Нужно приобрести или взять в аренду каротажный кабель с магнитными метками, которые расположены с определенным интервалом. Они позволяют увидеть всю необходимую информацию о скважине.

Верхняя часть кабеля оснащена экраном, на котором отображаются фактические данные. Если кабель коснулся дна, а на поверхности отображается интервал между отметками, автоматически показатели отобразятся на дисплее.

Акустический глубиномер

акустический глубиномер

Технология использования аппарата чрезвычайно проста, к тому же этот способ один из наиболее точных. Приобретать его не требуется, можно взять в аренду.

Приспособление вглубь направляет сигнальные волны. Они отражаются о дно и поступают обратно на поверхность. Вводя полученные показатели в заданные формулы, рассчитывают все технические параметры скважины.

Как проверить старые колодцы

Приобретая дом с уже расположенной на участке артезианской скважиной, документы к которой не прилагаются, скорее всего, придется оборудовать новый колодец. Обусловлено это тем, что ремонт старых источников воды нецелесообразен. Это не только финансовые, но и временные затраты. Вполне возможно, что срок ее службы уже давно подошел к концу, за время простоя собрался мусор и камни, разорваны обсадные трубы и т.д. Такая проблема особенно распространена, если речь идет о песчаных скважинах.
