Как правильно оборудовать скважину на воду

Стальные трубы

Если говорить о том, какие трубы лучше для скважины, ответ однозначный – из стали, с толщиной стенки не менее 6 мм:

1. Срок их эксплуатации – 50 лет. Столько же времени обычно разрабатывается скважина.При взаимодействии с водой металл не выделяет вредных для человека элементов. Даже если в воду попадет ржавчина, удалить ее легко простым бытовым фильтром.В процессе установки и эксплуатации металлическую трубу повредить сложно.Ее можно устанавливать при глубоком залегании грунтовых вод и на песках.Внутри стальных труб можно вести буровые работы.

Единственный их недостаток – растущая ежегодно цена.

Вычисление размеров под кессон.

Размеры скважины с кессоном определяют в зависимости от места расположения конструкции. Установка в доме требует размера 80 х 80, чтобы было удобно человеку спуститься внутрь для работ.

Внимание! Размеры стоит рассчитывать так, чтобы монтажник мог работать внутри устройства. Чтобы разместить внутри насос либо бак, то к параметрам конструкции прибавляют примерно пятьдесят сантиметров с передней и боковой стороны

Чем свободнее конструкция, тем удобней

Чтобы разместить внутри насос либо бак, то к параметрам конструкции прибавляют примерно пятьдесят сантиметров с передней и боковой стороны. Чем свободнее конструкция, тем удобней.

Типовые колодцы из бетона выпускают размерами в девяносто, сто пятьдесят, двести сантиметров в диаметре. Минимальным размером считается девяносто сантиметров, средний размер составляет сто пятьдесят сантиметров.

В колодце диаметров в два метра легко расположить насосную станцию, гидроаккумулятор объемом в двести литров.

Кессон имеет высоту с человеческий рост, либо двум бетонным кольцам.

Если район, где устанавливают кессон, имеет суровые зимы, значит, дно конструкции следует опустить минимум на пятнадцать сантиметров глубже уровня промерзания почвы.

Верхняя часть требует тщательной теплоизоляции, лучше ее проводить с внешней стороны. Материал должен быть устойчив к воздействию влаги, отличным вариантом станет утепление с помощью экструдированного пенополистирола.

Подготовительные работы

На этапе подготовки нужно закупить все необходимое оборудование:

• насосную станцию с гидроаккумулятором, либо глубинный насос для скважин более 20 метров;
• трубы для прокладки водопровода;
• герметик — битумная мастика или рубероид;
• цемент, песок и щебень мелкой фракции;
• все переходники, фитинги, запорные краны — их высчитывают по составленной ранее схеме водопровода.

Также на подготовительном этапе следует заготовить нужный инструмент:

• бетономешалку;
• лопаты штыковую и совковую;
• рулетку, строительный уровень;
• трамбовку;
• мастерок;
• доски опалубки.

Подготовительный этап — это и проведение земельных работ. Нужно выкопать вокруг обсадной колонны котлован необходимых параметров. Достаточно будет квадратной камеры 1,5х1,5 м. Глубина кессона должна слегка превышать уровень промерзания почвы

При копке ямы важно брать с запасом на 20-30 см в стороны и вглубь

Как обустроить скважину для воды

Шахта должна быть оборудована всеми необходимыми приборами и механизмами, чтобы правильно и надежно работать. Технологическое оборудование скважины на воду предполагает наличие таких конструкций, узлов, элементов, механизмов и устройств:

1. Обсадные трубы для защиты шахты от обвала стенок и деформации отверстия под влиянием воды – талой, дождевой и грунтовой;
2. Строительство кессона для скважины (кессон – это утепленная яма), который служит для защиты верхней части шахты и установленных механизмов и агрегатов от оползней грунта, подмывания и сезонных температурных колебаний;
3. Погружной или поверхностный насос – модель агрегата зависит от того, как глубоко пробурена скважина;
4. Оголовок скважины – крышка для герметизации скважины и подвешивания насоса.
5. Гидроаккумулятор для накопления воды и создания рабочего давления в трубах, для равномерного распределения напора по трубной разводке;
6. Обязательно обустройство скважины адаптером — блоком, который регулирует и контролирует подъем и транспортировку воды, а также выполняет роль автоматической защиты от перегрузок и КЗ.

Небольшой ликбез

Отбор воды из безнапорного водоносного слоя – не всегда лучший вариант.

1. При неконтролируемом заборе, возникает опасность суффозии грунта и, как следствие, его внезапных провалов;
2. Бурение скважины – процесс долгий, трудоемкий и затратный.

   Поэтому подсчитайте сначала, сколько стоит оборудование (насосные станции водоснабжения для частного дома), снаряжение или привлечение специалистов, а потом решайте вопрос с сооружением источника.

   Собственными силами делать такой источник выгодно, если глубина залегания водоносных слоев не превышает 20 м.

   В остальных случаях затраты превышают стоимость скважины «под ключ» от организаций, имеющих лицензию на проведение таких работ.

3. Дебет и срок службы скважины зависят от режима эксплуатации.

   Регулярный забор воды по мере необходимости обеспечит срок службы скважины «на песок» в пределах до 15 лет («на известняк» — до полувека).

   При нерегулярном использовании или частом отборе «досуха», бурить новую скважину придется уже через 5-7 лет.

Поэтому предпочтительный вариант – скважина «на известняк».

Ответит на вопрос о залегании слоев и трудоемкости бурения разведочная скважина-«игла».На такой скважине организуют т.н. «абиссинский колодец», как источник временного водоснабжения.

Практическое замечание! Абиссинский колодец можно пробить, непосредственно, в подвале дома, получая при этом, гарантированный источник воды в любое время года.

Как пробурить скважину для воды своими руками

Говоря о том, как пробурить скважину, обычно подразумевают абиссинскую или песчаную разновидность, поскольку артезианские варианты сооружений выполняются только профессионально.

Для работ необходимо:

• подготовить место бурения. На участке выкорчевываются корни деревьев (при необходимости подрубаются, для работ на глубине лучше использовать топор с удлиненным топорищем), удаляется любая растительность;
• выкопать яму глубиной 1…1,5 м, сечением не менее 1х1 м. Она необходима для удаления верхних рыхлых слоев грунта, удобства выполнения дальнейших работ и обустройства приямка или кессона;
• установить бурильную установку.

Бур для скважины может быть самодельным. Для этого подготавливаются несколько труб с диаметром 120 мм (они в дальнейшем будут выполнять роль обсадных). Нижний конец нижней трубы оснащается зубъями или буром, противоположный и оба конца последующих труб – резьбой для соединения.

При использовании промышленного бура вначале выполняется «прокол» грунта, потом в него опускаются обсадные трубы.

Для небольших по глубине «проколов» достаточно согласованной работы двух исполнителей. Шнековый бур извлекается после прохода каждых 10…15 см грунта, в противном случае избыточный вес налипшей земли может привести к поломке бура. По мере заглубления можно навесить груз на ручки ворота, в этом случае рабочим придется прикладывать меньше усилий.

Данный метод работ считается ответом на вопрос: как пробурить одному, без оборудования, скважину небольшой глубины? Это действительно реально, но все же работать лучше с помощником.

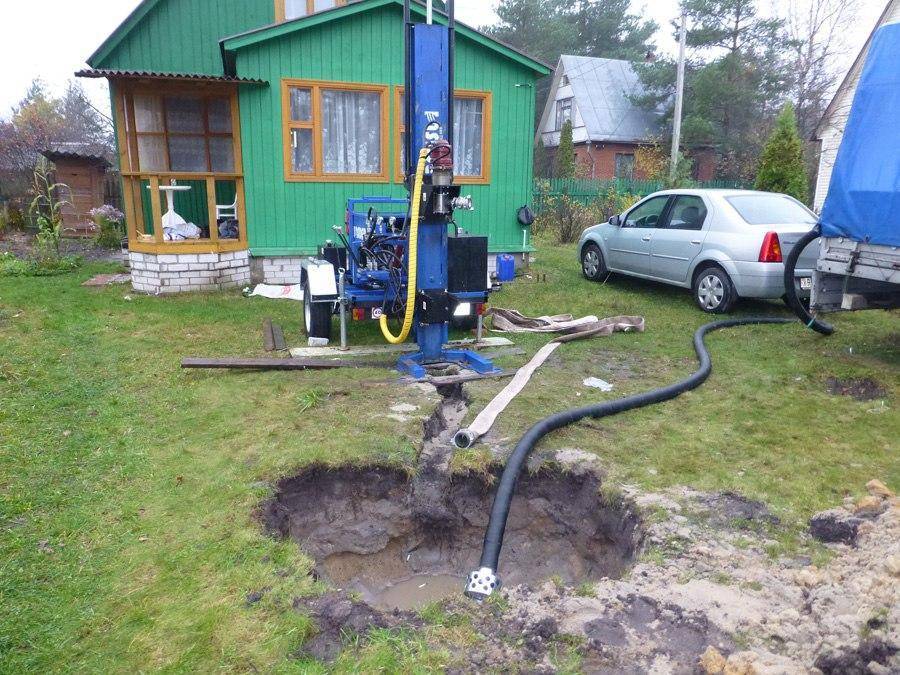

Гидробурение

Если для бурения используются трубы, дополнительно потребуется емкость для воды (бочка) объемом не менее 200 литров и насос. После первичного заглубления трубы в землю к ней подключается насос и под давлением подается вода. Жидкость постепенно размывает грунт возле нижнего конца трубы, позволяя постепенно заглублять ее методом вращения.

При этом разрушенный грунт вымывается наружу струей воды, которая откачивается из приямка помпой (ручной или механизированной). Поэтому метод получил название гидробурения скважин на воду. Своими руками сделать пробой нужной глубины проще и быстрее, чем другими способами. При небольшой глубине колонны можно исключить сращивание труб резьбовым методом.

Приведенная схема относится к профессиональному буровому оборудованию. При самостоятельном проведении работ достаточно обеспечить подачу воды в будущую скважину и ее естественный отток наружу.

Важно: выясняя, можно ли зимой бурить скважину под воду, следует учитывать температуру воздуха. В морозы работа с влажным грунтом и водой невозможна. Даже подача горячей жидкости не всегда решает проблему

Работы допустимы при отсутствии промерзания грунта

Даже подача горячей жидкости не всегда решает проблему. Работы допустимы при отсутствии промерзания грунта.

Бурение ударно-канатным методом

Для этого необходимо использовать специальную вышку.

Она может быть выполнена из металлического профиля или бревен (брусьев) подходящего сечения. Обязательно устройство лебедки или противовеса для извлечения обсадной трубы, располагается вышка так, чтобы ее вершина находилась точно над местом бурения.

Вначале в выкопанную яму устанавливается обсадная труба. Толщина ее стенки должна составлять не менее 5 мм, используется бесшовная труба. После чего в получившуюся направляющую конструкцию опускается желонка (стакан), который с помощью лебедки (ворота) поднимается и опускается (свободное падение) на высоту около метра. Таким образом грунт разбивается и заполняет внутреннее пространство обсадной трубы. После ее наполнения грунтом на 2/3 и более труба извлекается и освобождается на наполняющей ее земли. Процесс повторяется до достижения необходимой глубины – то есть водоносного песчаного слоя.

Важно: при бурении любой скважины верхняя ее часть существенно шире, чем диаметр обсадной трубы. Для укрепления и стабилизации конструкции зазор между обсадной трубой и стенками ямы засыпают щебнем.

Чтобы более детально разобраться в вопросе, мы предлагаем посмотреть несколько видео по теме:

Чтобы более детально разобраться в вопросе, мы предлагаем посмотреть несколько видео по теме:

Ударно-канатное бурение

Ручное гидробурение

Какие критерии влияют на выбор места для скважины

Если скважина расположена в доме, отремонтировать ее при повреждении обсадной трубы или загрязнении будет практически невозможно

При определении зоны локации источника нужно учитывать такие моменты:

• Возможность свободного подъезда к скважине в любое время года. Если для того чтобы пробуривать шахту, мастер загоняет технику через соседний, еще не застроенный участок, это явление временное. Когда-то его купят и обязательно обживут. Вряд ли будущие соседи позволят гнать технику через свой двор.
• Необходимость консервации источника со временем. Сделать это со скважиной, размещенной в доме (подвале), будет нереально. Минимально запретный вариант расположения гидротехнического сооружения в здании — это возведение над ним теплицы. Ее, в крайнем случае, можно быстро разобрать. К тому же источники, которые решено располагать внутри дома, неремонтопригодны. А значит, являются одноразовыми конструкциями.

Сиюминутная недальновидность при выборе места под бурение часто оборачивается большими проблемами в ходе эксплуатации готового автономного источника.

Примерный перечень оборудования

Полностью оборудованная скважина для воды в первую очередь состоит из:

• защищающей шахту от обвала обсадной трубы;кессона либо другого укрытия, предназначенного для защиты автоматического оборудования от подтопления и загрязнения скважины;оголовка скважины;насоса, без которого вода просто не будет течь по трубам;напорной трубы.

Кроме того, вам понадобятся:

• система управления и контрольные приборы;подводный кабель в гигроскопичной оплетке;трос из нержавейки;крепления для кабеля и троса;манометр;датчик давления;гидроаккумулятор;запорные вентили;краны;фильтры.

Монтаж оголовка

Типовой оголовок имеет простое устройство, его корпус состоит из двух частей, которые соединяются друг с другом через шпильки с гайками, между ними находится кольцо из резины в форме бублика. В верхней крышке имеются отверстия для ввода кабеля электропитания и напорной трубы (последнее расположено по центру), снизу приварен карабин для закрепления троса электронасоса, сверху прикручены два рым-болта для облегчения посадки на скважину.

Монтаж оголовка проводят в таком порядке:

• Одевают поверх колонны нижнюю крышку и резиновый бублик, пропускают сквозь оголовок кабель питания через резиновое уплотнение и трубу ПНД, в карабин продевают петлю привязанного к насосу троса.
• Опускают в скважинный канал насос с оголовком с помощью троса, привязанного к его рым-болтам, после того как верхняя крышка ляжет на верх колонны, вставляют в ее отверстия 4 резьбовые шпильки.
• Ключом закручивают гайки, соединяя верхнюю и нижнюю половины оголовка, при этом кольцо посередине сжимается, плотно фиксируя конструкцию на поверхности трубы.
• Обрезают напорную трубу ПНД, надевают на нее проходной и компрессионный фитинг, зажимают трубопровод в оголовке.

Монтаж оголовка

Приступаем к бурению

Если говорить о пошаговой инструкции для бурения скважины на воду своими руками от А до Я, то она выглядит так:

1. Роется приямок полтора метра длиной и столько же шириной. Глубина – от 100 до 200 см. это нужно, чтобы предотвратить обрушение верхних слоев почвы. Стенки обкладываются фанерными листами на манер опалубки. Дно застилают досками. Поверх приямка монтируется деревянный щит, по которому можно безопасно ходить, не боясь, что стенки приямка обвалятся.
2. В днище и покрытии проделываются технологические отверстия для производства работ. Сквозь них продевают буровую штангу, прикрепленную к буровой установке.
3. Бур приводится в действие специальным двигателем с редуктором или вручную. Если речь идет о проколе, на штырь устанавливается подбабник, по которому наносятся удары кувалдой.
4. Если технология предполагает параллельную установку обсадных труб, работы производят также через технологические отверстия в деревянных щитах.
5. Грунт, вынимаемый из скважины, выбирается вручную. Если это шлам, нужно установить грязевой насос, который будет его откачивать прямо из обсадной трубы.
6. После окончания бурения и установки обсады нужно смонтировать электрооборудование и запустить насос, который должен работать до тех пор, пока вода из скважины не станет абсолютно чистой.

После того, как все этапы будут завершены, вместо оградительного короба монтируется кессон. Устанавливается оголовок, насосное и фильтрационное оборудование, подключается трубопровод. Система тестируется. Комплектация зависит от типа скважины.

Абиссинская

Верхние водяные пласты пригодны для полива, но не используются для бытового применения. Всему виной загрязнения, которые проникают в почву с паводками. Такая скважина имеет глубину менее 10 метров. Вода должна проходить многоступенчатую систему фильтрации. Только в таком случае жидкость превращается из технической в питьевую.

В качестве насосного оборудования можно использовать ручной насос. Допускается применение любого типа электрооборудования (погружное, поверхностное). Насосная станция не должна иметь большую мощность, и это делает скважину самой недорогой. Желательно обустроить накопительный бак, в который закачивается суточных запас воды.

Скважина на песок

На глубине 10-40 метров встречаются пласты, в которых вода проходит естественную фильтрацию. Проходя сквозь песок она очищается от части примесей. В ней нет крупных включений, глины и ряда химических соединений. В бытовых целях и для орошения сельскохозяйственных культур такую воду использовать можно, но чтобы она стала пригодной для применения в пищу, требуется дополнительная фильтрация.

Оптимальным вариантом электрооборудования является помпа. Также применяются поверхностные насосные станции. Если глубина более 10 метров допускается использование эжектора, который увеличит производительность насоса, ускорив поток добываемой воды в трубопроводе.

Артезианская

Это скважины с абсолютно чистой водой, обогащенной природой в известняковых платах среза грунта. Глубина может колебаться от 100 до 350 метров в зависимости от месторасположения участка, геологических особенностей почвы и рельефа местности. Вода не требует фильтрации. Угрозу составляют загрязнения, которые могут попасть внутрь обсадной трубы снаружи. Минералы, содержащиеся в растворе, полезны для человека.

Необходимо устанавливать погружной насос для скважины. Это может быть прибор центробежного или вибрационного типа. Последний предпочтительней, так как ломается он реже, а производительность у него больше. Главное, чтобы у помпы был насос грубой очистки, не дающий попадать твердым частицам в рабочую камеру.

Этапы работ по созданию скважины своими руками

Сначала необходимо вырыть яму. Её размеры должны составлять 150 на 150 см. Чтобы исключить осыпание углубления, выполняют облицовку её стенок фанерой, досками или используют куски ДСП. Есть и другой вариант. Необходимо пробурить ствол с диаметром 15х20 см и глубиной 1 метр, используя для этого обычный бур. Это делается для того, чтобы обеспечить устойчивость трубы в вертикальном положении.

Следующим действием над углублением устанавливают металлическую треногу, которую часто называют вышкой. Она должна располагаться в прямом положении. В месте соединения треноги закрепляют лебёдку. На треноге располагается бурильная колонка полутораметровыми штангами.

Последние скрепляют в одну трубу посредством резьбы, а потом выполняется их фиксация хомутом. Такая конструкция используется для спуска и подъёма оборудования при бурении скважины.

С насосом, который будет качать воду на поверхность, необходимо определиться заранее. Выбор насосного оборудования позволяет решить проблему с диаметром будущей скважины и колонковой трубы. В трубу насосное оборудование должно свободно проходить. Поэтому между диаметром насосного оборудования и внутренним диаметром трубы разница должна составлять минимум 5 мм.

Принцип бурения

Спуск и последующий подъем оборудования — в этом состоит процесс бурения скважины. Штанга проворачивается и одновременно с этим по ней ударяют сверху. Работая вдвоём, выполнить эту работу гораздо проще. Один человек крутит газовым ключом, второй наносит удары по штанге сверху, пробивая породу.

Использование лебёдки позволяет заметно упростить процесс бурения. Применяя её, опускание и подъем бурильного оборудования происходит заметно легче. При бурении штангу следует маркировать. Отметки необходимы для ориентации. По маркировке хорошо видно, когда пора вытягивать штангу и выполнять очистку бура. Специалисты рекомендуют выполнять эту процедуру каждые полметра.

Не все знают, как бурят скважины на воде. Для облегчения задачи по преодолению различных пластов грунта рекомендуется использовать различные типы буров:

1. Спиральный бур — он предназначен для глинистых почв.
2. Бур-долото — с его помощью выполняют разрыхление твёрдых пород.
3. Бур-ложка — его применяют для песчаного грунта.
4. Желонка — она помогает поднять грунт на поверхность.

Песчаный грунт легче всего преодолеть, если при бурении использовать бур-ложку. Во время бурения для облегчения этой задачи следует добавлять воду. Если грунт твёрдый, то в этом случае лучше всего использовать бур-долото. Такие буры бывают нескольких видов:

• крестовые;
• плоские.

Вне зависимости от используемого вида главное его предназначение состоит в том, чтобы обеспечить помощь в разрыхлении твёрдых пород. Пески-плывуны преодолеваются с использованием ударного способа.

Если на участке преобладает глинистая почва, то в этом случае при бурении необходимо использовать змеевик, желонку и бур-ложку. Для глинистых почв хорошими инструментами для бурения являются змеевики и спиральные буры. Они имеют конструкцию, которая своим видом похожа на спираль.

У основания бура размер варьируется от 45 до 85 мм. Лезвие может иметь размеры от 250 до 290 мм. Для пробития галечных пластов, содержащих гравий, используют поочерёдно желонку и долото с обсадными трубами.

В отдельных случаях приходится бурить с обязательным заливом воды в отверстие. Такая процедура поможет сделать более простой задачу по бурению скважины. Иногда для создания скважин на участке используется вариант её бурения при помощи помпы.

Если доставляемая на поверхность земли порода стала влажной, то это говорит о близости водоносного слоя. Остаётся углубиться совсем на небольшое расстояние, чтобы перейти в водоносный горизонт. В этом случае бурение будет лёгким, но останавливаться нельзя, пока не будет обнаружен водоупорный слой.

Обустройство скважины своими руками

Когда нужная глубина достигнута, занимаемся обустройством источника воды. В отверстие запускается фильтровая колонка, которая состоит из следующих элементов:

• труба;
• отстойник;
• фильтр.

Для того чтобы укрепить трубу, пространство обсыпается щебнем 5 мм фракции. Параллельно с засыпкой выполняется закачка воды в трубу с герметичным верхним концом. Это позволяет промыть затрубье и фильтр. Потом проводят желонирование. При выполнении этой работы используют насадку, желонку и центробежный насос.

Главным достоинством такого оборудования является его способность перекачивать жидкие среды повышенной плотности. Когда прокачка завершена, на тросе на глубину опускают насос. Потом выполняется подключение к нему водопроводной трубы.

Насос поверхностный под скважину.

Этот тип насоса применяют, если скважина неглубокая.

Тип насоса стоит дешевле, чем погружная установка, отличается более легким монтажом и обслуживанием.

Самым рациональным и выгодным решением станет приобретение комплексной насосной станции, которая оснащена насосом поверхностного вида, мембранного бака объемом до шестидесяти литров, автоматическое управление.

В источник погружают шланг, чтобы всасывать воду. Размер шланга внутри небольшой, его активно применяют для абиссинских колодцев, в них невозможно расположить насос другого вида.

Недостатком системы считается небольшая глубина, с которой способен работать прибор, максимум десять метров.

Внимание! Область применения насосов ограничивается малыми скважинами либо колодцами. Малая высота подъема диктует правила установки станции: ее располагают на близком расстоянии от скважинного отверстия, чтобы система не испытывала гидравлического сопротивления, которое надо преодолеть на пути к зданию, где находится оборудование

Малая высота подъема диктует правила установки станции: ее располагают на близком расстоянии от скважинного отверстия, чтобы система не испытывала гидравлического сопротивления, которое надо преодолеть на пути к зданию, где находится оборудование.

Порядок установки гидроаккумулятора

Для того чтобы вода подавалась без перебоя, нужно обязательно установить гидроаккумулятор. Его установка может быть выполнена непосредственно в кессоне или же в подвале дома. Система работает очень просто:

Схема подключения гидроаккумулятора.

1. Насос включается, вода поступает в пустой бак и наполняет его.Кто-то в доме открывает кран, и вода поступает в него из гидроаккумулятора, а не прямиком из скважины.При необходимости насос будет сам включаться и наполнять гидроаккумулятор водой.

Емкость должна быть встроена в систему таким образом, чтобы в дальнейшем ничто не мешало ее ремонту или замене. Система предусматривает обязательный монтаж обратного клапана. Он встраивается в месте установки бака, по ходу потока воды.

Перед и после баком устанавливается дренажный кран. Гидроаккумулятор лучше закреплять с резиновым уплотнителем. Благодаря этому вибрация будет менее выраженной.

На этом обустройство скважины считается завершенным. При желании вы можете установить различную автоматику, которая упростит и сделает эксплуатацию системы более эффективной. Удачной вам работы!

Для комфортного проживания в частном доме необходимо наладить хорошее водоснабжение. Самым распространенным источником воды становится скважина или колодец.

Конечно для устройства скважины своими руками придется приложить много сил, но результат вас непременно порадует.

Почему стоит остановить свой выбор на скважине:

Прежде всего, вода из скважины является более чистой, потому что добывается с большой глубины;Эксплуатировать скважину можно довольно длительное время;Скважина очень быстро наполняется водой;И наконец, важно, что бурение скважины можно выполнить своими руками, без привлечения дорогостоящей техники

Подбор и установка насосного оборудования

Для обустройства потребуется:

1. Водяной насос достаточной мощности, чтобы выкачать воду из скважины и создать в трубопроводе требуемое давление.
2. Автоматика, позволяющая системе работать автономно, без участия человека, активирующая систему по мере необходимости.
3. Система защиты оборудования от перегрева и перегрузки, которая отключит его, исключив поломку.
4. Гидроаккумулятор, поддерживающий давление в трубопроводе постоянным, исключив перепады.

При этом используются насосы различных типов, которые обладают характерными эксплуатационными особенностями.

Поверхностный насос для неглубокой скважины

Стоит такое насосное оборудования меньше. Его легко обслуживать и ремонтировать, так как имеется беспрепятственный доступ к агрегату. Для обустройства дачной скважины это наилучший вариант, так как на зиму поверхностный насос можно снять. А если купить насосную станцию, не придется подбирать компоненты, исходя из соответствия рабочих параметров. Это насос, который оснащен гидробаком и блоком управления.

Если речь идет о неглубокой скважине, применение насосной станции – оптимальный вариант, так как в сам источник опускается только гибкий шланг, а все механические и электрические узлы остаются на поверхности (рядом со скважиной, в специальном техническом строении или в доме). Единственный минус такой схемы – невозможность поднять воду с большой глубины. Как правило, это 8-10 метров, не более.

Погружной насос для глубокой скважины

По своей сути это помпа, которая опускается в обсадную трубу ниже глубины залегания водяных пластов. В этом случае все остальные узлы и механизмы должны быть смонтированы на поверхности. Гидробак и реле давлением, фильтрационную станцию, блок управления и прочее оборудование для установить в доме. Удаленность источника практически не влияет на производительность системы.

При этом нужно правильно рассчитать требуемые параметры насосного оборудования для скважины на воду. Мощность насоса должна быть достаточной, чтобы поднять воду по шлангу на поверхность, а затем по трубопроводу к дому и через разводку к потребителям. При этом в трубах должно быть давление, достаточное для бесперебойной работы бытовых сантехнических приборов. Причем все оснащение необходимо защитить от холода и дождя.

Этапы обустройства

О том, как правильно оборудовать скважину на воду, важно знать и тем, кто собирается выполнять эту работу своими руками, и тем, кто хочет лично проконтролировать действия наемных специалистов. От того, насколько верно и качественно будет осуществлен монтаж, зависит долговечность и стабильность работы всей системы водоснабжения

Монтаж кессона

Это первый этап обустройства скважины, для осуществления которого необходимо выполнить следующие действия:

• Выкопайте вокруг скважины котлован глубиной около двух метров, размеры которого в плане должны быть чуть больше габаритов кессона.
• В донной части кессона вырежьте круглое отверстие диаметром, равным наружному диаметру обсадной трубы.

Длинную трубу нужно отрезать, оставив отрезок над уровнем дна около 20 см

• Обварите стык трубы с дном, чтобы обеспечить герметичность емкости.
• В стенках кессона вырежьте отверстия для вывода труб и электрического кабеля, протяните их внутрь и загерметизируйте отверстия.

Монтаж насоса и прочего оборудования

Прежде чем установить эксплуатационный насос, скважину нужно прокачать, выкачивая из неё воду дренажным насосом, пока она не станет прозрачной, без осадка.
Сначала производится предварительная установка насоса: к нему подключают специальный шланг или пластиковую трубу, по которой вода будет подниматься вверх, и электрический кабель. Затем агрегат на металлическом тросе опускается в скважину на такую глубину, чтобы он полностью был погружен в воду, но не доставал до дна водозабора 0,5-1 м.

Далее инструкция предусматривает монтаж обратного клапана и пускозащитного устройства, после чего на скважину надевается оголовок, к которому подвешивается насос. Кабель и подающий трубопровод выводятся наружу через специальные штуцеры.

Оголовок и насос в сборе

После выхода водопроводной трубы из оголовка монтируется гидроаккумулятор, после которого устанавливается сливной кран. Вода после включения насоса заполняет бак, и в дом поступает уже из него. Когда уровень опускается до определенного значения, насос автоматически включается и вновь заполняет емкость.

Основные способы бурения скважин под воду

Бурение скважины своими руками вполне реально и доступно, если есть необходимые гидрогеологические сведения. Выбрав способ, как бурить скважину на воду, следует правильно определить место для ее установки. Рядом не должно быть канализации, сливных ям, других коммуникаций, которые могут загрязнять воду. Нужно также учитывать расстояние от жилья, куда планируется подавать воду.

Видов бурения вручную, с использованием различных механизмов, приспособлений, сложной техники достаточно много: от простейшего забивания до гидробурения.

Ударное бурение – самый недорогой и простой способ обеспечить участок питьевой водой

Способы сверления скважин на воду различаются в зависимости от того, по какой технологии разрушается порода. Существует бурение:

• ударное;
• вращательное;
• смешанного типа.

Шнековое бурение

Данный метод используется для устройства песчаных скважин. Обычно шнековое бурение скважин воды производится в относительно мягком, рыхлом или мерзлом грунте. Шнек – это труба, обвитая металлической лентой. Посредством вращения винтообразное устройство углубляется, выдавая на поверхность выбранный грунт. Часто при данной технологии за шнеком-винтом опускается обсадная труба, которая закупоривает стены и не дает земле осыпаться. Данный способ имеет ряд достоинств:

• хорошая скорость;
• нет необходимости промывки;
• уплотняются стенки скважины.

Если шнековое бурение ведется на участке с мягким или рыхлым грунтом, то лопасти долота следует располагать под углом от 30 до 60 градусов относительно забоя. Если же бурение скважин таким методом производится на более плотных отложениях, в основе которых гравий и галька, то лопасти должны находиться под углом в 90 градусов относительно забоя. Определять угол при ведении работ необходимо в зависимости от твердости почвы, с которой предполагается работать.

Из всех способов самостоятельного бурения наименее результативным можно считать шнековый

Глубина шнекового бурения скважины проводится на размер одной штанги, которая затем поднимается наверх и наращивается дополнительной штангой. После этого бурение может быть продолжено. Диаметр шнековой скважины составляет от 6 до 80 см.

Роторный способ бурения

Роторное бурение относится к вращательным способам: ротор, расположенный на поверхности, приводит в движение долото, опущенное в скважину. Долото дополнительно утяжеляют («нагружают») трубами, чтобы увеличить степень измельчения грунта.

При роторном бурении обязательно осуществляется промывка. С помощью этого процесса быстро удаляется отработанная порода, при этом скважина остается чистой, что позволяет беспрепятственно вставлять обсадку.

Промывка бывает двух видов: прямая и обратная. Прямая промывка производится глинистым раствором, который быстро убирает отработанные породы и укрепляет стенки, так как глина исключает кольматацию пласта. Обратная промывка водой применяется для очищения от шлака затрубного пространства.

Роторный способ бурения скважин является одной из разновидностей вращательной технологии

Преимущества роторного бурения:

• мощность применяемого оборудования, позволяющая разбивать породы любой твердости;
• долговечность пробуренной скважины (прочность стенок);
• возможность выполнять бурение на ограниченной территории вследствие небольших размеров буровой установки.

Недостатками данной технологии можно считать сложность работы при минусовой температуре и невысокую скорость бурения.

Надежный метод поиска разведочным бурением

Самый надёжный способ, позволяющий избежать досадных просчетов, заключается в поиске официальных сведений о гидрогеологической обстановке участка. Получить данные можно в местной буровой организации или в метеослужбе, располагающей всеми характеристиками о геологической и климатической специфике региона.

Для осуществления самостоятельной разведки можно применять ручной способ, который не потребует финансовых затрат. Перед началом буровых работ необходимо подготовить требуемый инвентарь: ручной бур, лопату, а также позаботится о месте складирования поднятого на поверхность грунта.

Такой способ подходит для мягких грунтов, которые поддаются бурению при помощи ручного бура. Для более плотных пород придётся вызвать буровиков и применять более серьёзное оборудование.

Достоинства разведывательного бурения:

• 100% результат поиска и определения глубины залегания подземных вод;
• возможность произвести оценку подземных вод;
• возможность осуществить точный расчёт стоимости бурения.

Разведочная скважина, как правило, устраивается в месте, выбранном для организации водозабора. Т.е. специально для частника разведку проводить никто не будет – это дорого, ведь заплатить придется за каждый пробуренный метр по обычному тарифу, и бессмысленно.

Если в скважине на приемлемой для эксплуатации глубине нет воды, ее относят к разряду разведочных и просто засыпают извлеченным во время бурения грунтом. На этом участке больше никто ничего бурить не будет – это бесполезно. Если скважина вскрыла водоносный пласт, просто обустраивают источник и сооружают водопровод на базе водозаборной выработки.

В процессе разведочного бурения определяется глубина залегания подземных вод, толщина водоносного слоя и наличие перекрывающих его горизонтов

Санитарные нормы

В СНиП 2.1.4.110-02 регламентированы следующие запреты и требования к обустройству скважин:

Под монтаж шахты на водоносный пласт нужно отвести участок 4х4 м. В этих пределах не должно быть никаких хозяйственных построек. Поэтому вопрос о том, где лучше делать скважину — в доме или на участке, отпадает сам собой

Размещать ее нужно только снаружи постройки.
Запрещен полив растений на огороде с применением химических веществ, если насаждения расположены не дальше чем на 20 м от будущего источника.
Важно, чтобы в радиусе 300 метров от гидротехнического сооружения не локализовались кладбища, промышленные предприятия, скотомогильники, свалки и др.
