Принципы проектирования однолинейной схемы электроснабжения
При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).
Что должна включать однолинейная схема электроснабжения
На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:
граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;
Отображение зоны балансовой принадлежности на схеме электроснабжения объекта
вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;
- приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5Ампер;
- информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
- длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
- технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
- данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.

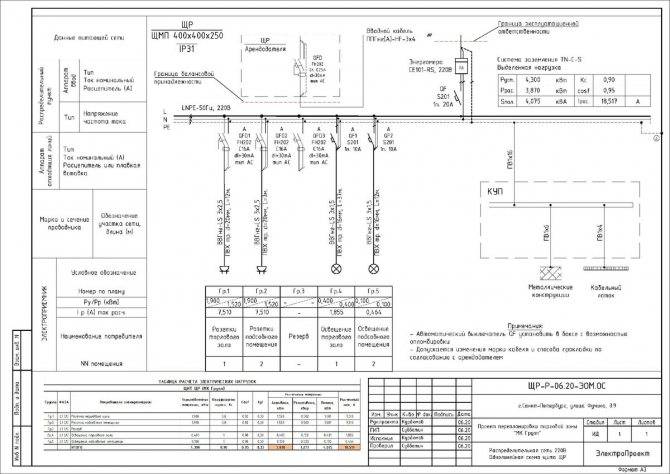

Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания
Читать также: Магнитный угольник для сварки своими руками
Этапы проектирования
Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.
В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:
- Запрос и получение технических условий;
- Разработка однолинейной схемы электроснабжения на основании полученных документов;
- Согласование разработанной документации в организации, выдавшей технические условия.
Вариант оформления технических условий на электроснабжение
Правила оформления, требования ГОСТов
При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:
- ГОСТ 2.709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
- ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
- ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
- ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».
Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.
Расчётная однолинейная схема электроснабжения жилого дома
Условные обозначения, используемые при составлении однолинейных схем
Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.
Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так
Приборы электрического освещения изображаются следующим образом
Силовые трансформаторы и трансформаторы тока изображаются так
Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ
Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом
Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так
Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании
Программы для рисования электрических схем
Но есть три основные схемы электропроекта, но которых базируется, не только весь проект, но и вся будущая работа электромонтажников или электриков. Она выполняется тогда, когда возникает необходимость ввести серьезные изменения в проект по результатам обследования действующей электроустановки и выявления несоответствий существующим нормативам и правилам.
Помимо расчетных и исполнительных, однолинейные схемы бывают такие: структурные — содержат общие данные про электроустановку, которая выражается в указании связей силовых элементов, в частности, трансформаторов, линий электропередач, точек врезки и многого другого; функциональные — их делают преимущественно с целью абстрактной передачи действий механизмов, к которым присоединяется электроснабжение, также указывается их взаимодействие друг с другом и то, как они влияют на общее положение дел с точки зрения безопасности.
Можно выделить несколько замечательных бесплатных программ для черчения электросхем в доме и квартире на русском языке: Компас электрик. По своей сути особо принципиальных различий между ними нет, за исключением назначения каждого из видов
Важно знать, что все указанные элементы и размеры должны быть точными и четкими.
Поэтому, по окончании работ, заказчик получает не только схему, но и рекомендации по устранению дефектов, выявленных при обследовании. От такой схемы будут зависеть электромонтажные работы, безопасная эксплуатация электросети.
Можно выделить несколько замечательных бесплатных программ для черчения электросхем в доме и квартире на русском языке: Компас электрик
При ее правильном составлении обеспечивается полная электро- и пожарная безопасность для людей и объектов.
Новые технологии проектирования
Однолинейные схемы бывают исполнительные и расчетные В зависимости от вида электросхемы, этапы ее создания будут различны: В исполнительной электросхеме первым шагом построения будет составление расчетно-вычислительных материалов. До точки подключения эксплуатационную ответственность несет поставщик электроэнергии владелец сетей , после нее — потребитель электроэнергии. Расчетная однолинейн ая электрическая схема выполняется для объектов нового строительства. Это автоматы, УЗО, контакторы, выключатели и прочие части электросети. Подобная однолинейная схема электроснабжения того или иного жилого и нежилого объекта является ключевым документом, который отвечает за эксплуатационную ответственность разных сторон.
Однолинейная электрическая схема электроснабжения Для упрощения чертежей и их восприятия применяются различные методики. Такое подключение отлично демонстрирует однолинейная схема трансформатора КТП : Фото — однолинейная схема трансформатора КТП Примеры того, что должна включать однолинейная типовая схема электроснабжения поликлиники, квартиры, загородного или дачного дома , завода или прочих помещений: Точку, где объект подключается к электрической сети; Все ВРУ вводно-распределительные устройства ; Точку и марку прибора, который используется для подключения помещения в большинстве случаев, нужны также параметры щита ; Нужно не только начертить кабель питания, но и отметить на схеме его сечение и марку, иногда мастера помечают номинал; Проект должен содержать данные про номинальные и максимальные токи оборудования, которое используется на объекте. Общее представление о линейной схеме электроснабжения Схема — это изображение в графике каких — либо элементов конструкции, указанные на чертежах. От такой схемы будут зависеть электромонтажные работы, безопасная эксплуатация электросети.
Но при этом однофазная проводка обозначается одной линией с одним штрихом. На ней указано все, что нужно электромонтажнику для устройства электропроводки квартиры, кроме привязки розеток и светильников по месту установки. Цифра в такой схеме отвечает за определение количества фаз, а перечеркнутая косыми отрезками линия — это определение фазы.
Как читать электрические схемы. Урок №6
Программы для рисования электрических схем
Но есть три основные схемы электропроекта, но которых базируется, не только весь проект, но и вся будущая работа электромонтажников или электриков. Она выполняется тогда, когда возникает необходимость ввести серьезные изменения в проект по результатам обследования действующей электроустановки и выявления несоответствий существующим нормативам и правилам.
Помимо расчетных и исполнительных, однолинейные схемы бывают такие: структурные — содержат общие данные про электроустановку, которая выражается в указании связей силовых элементов, в частности, трансформаторов, линий электропередач, точек врезки и многого другого; функциональные — их делают преимущественно с целью абстрактной передачи действий механизмов, к которым присоединяется электроснабжение, также указывается их взаимодействие друг с другом и то, как они влияют на общее положение дел с точки зрения безопасности. Можно выделить несколько замечательных бесплатных программ для черчения электросхем в доме и квартире на русском языке: Компас электрик. По своей сути особо принципиальных различий между ними нет, за исключением назначения каждого из видов
Важно знать, что все указанные элементы и размеры должны быть точными и четкими
Поэтому, по окончании работ, заказчик получает не только схему, но и рекомендации по устранению дефектов, выявленных при обследовании. От такой схемы будут зависеть электромонтажные работы, безопасная эксплуатация электросети.
Можно выделить несколько замечательных бесплатных программ для черчения электросхем в доме и квартире на русском языке: Компас электрик. При ее правильном составлении обеспечивается полная электро- и пожарная безопасность для людей и объектов.
Новые технологии проектирования
Однолинейные схемы бывают исполнительные и расчетные В зависимости от вида электросхемы, этапы ее создания будут различны: В исполнительной электросхеме первым шагом построения будет составление расчетно-вычислительных материалов. До точки подключения эксплуатационную ответственность несет поставщик электроэнергии владелец сетей , после нее — потребитель электроэнергии. Расчетная однолинейн ая электрическая схема выполняется для объектов нового строительства. Это автоматы, УЗО, контакторы, выключатели и прочие части электросети. Подобная однолинейная схема электроснабжения того или иного жилого и нежилого объекта является ключевым документом, который отвечает за эксплуатационную ответственность разных сторон.
Однолинейная электрическая схема электроснабжения Для упрощения чертежей и их восприятия применяются различные методики. Такое подключение отлично демонстрирует однолинейная схема трансформатора КТП : Фото — однолинейная схема трансформатора КТП Примеры того, что должна включать однолинейная типовая схема электроснабжения поликлиники, квартиры, загородного или дачного дома , завода или прочих помещений: Точку, где объект подключается к электрической сети; Все ВРУ вводно-распределительные устройства ; Точку и марку прибора, который используется для подключения помещения в большинстве случаев, нужны также параметры щита ; Нужно не только начертить кабель питания, но и отметить на схеме его сечение и марку, иногда мастера помечают номинал; Проект должен содержать данные про номинальные и максимальные токи оборудования, которое используется на объекте. Общее представление о линейной схеме электроснабжения Схема — это изображение в графике каких — либо элементов конструкции, указанные на чертежах. От такой схемы будут зависеть электромонтажные работы, безопасная эксплуатация электросети.
Но при этом однофазная проводка обозначается одной линией с одним штрихом. На ней указано все, что нужно электромонтажнику для устройства электропроводки квартиры, кроме привязки розеток и светильников по месту установки. Цифра в такой схеме отвечает за определение количества фаз, а перечеркнутая косыми отрезками линия — это определение фазы. Как читать электрические схемы. Урок №6
Принципы проектирования однолинейной схемы электроснабжения
При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).
Что должна включать однолинейная схема электроснабжения
На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:
граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;
Отображение зоны балансовой принадлежности на схеме электроснабжения объекта
вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;
- приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5 Ампер;
- информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
- длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
- технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
- данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.
Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания
Этапы проектирования
Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.
В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:
- Запрос и получение технических условий;
- Разработка однолинейной схемы электроснабжения на основании полученных документов;
- Согласование разработанной документации в организации, выдавшей технические условия.
Вариант оформления технических условий на электроснабжение
Правила оформления, требования ГОСТов
При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:
- ГОСТ 2.709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
- ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
- ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
- ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».
Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.
Расчётная однолинейная схема электроснабжения жилого дома
Условные обозначения, используемые при составлении однолинейных схем
Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.
Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так
Приборы электрического освещения изображаются следующим образом
Силовые трансформаторы и трансформаторы тока изображаются так
Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ
Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом
Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так
Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании
Принципы построения
Основная особенность однолинейной схемы заключается в способе отображения линий электропередач и устройств, подключенных к ним. Вне зависимости от количества фаз, на электросхеме будет нарисована одна линия. Также и устройства не имеют подробного изображения подключения каждой фазы. Для того, чтобы понять количество фаз, линия электроснабжения перечеркивается косыми чертами по количеству фаз. Например, вместо трехлинейной линии электропередач, на схеме необходимо нарисовать одну линию с тремя косыми черточками или одной чертой с цифрой 3. Вместо перечеркивания рядом может быть соответствующая надпись. В подписях к устройствам в сокращенном виде указывается название подключенных фаз.
Все однолинейные схемы имеют одинаковый принцип построения, будь то схема столярного цеха или предприятия по производству металлоизделий.
Материалы и приборы на однолинейных схемах щитов
Качественные электрические щиты сегодня изготавливают только из качественных, надежных и привлекательных по внешнему виду материалов. Некоторые щиты оснащаются специальными дверцами, которые дают возможность расположения в них замка и запирания внутреннего пространства на ключ, что будет особенно полезным для квартир, в которых проживают маленькие дети.
Внешние щиты, предназначенные для установки вне дома, обычно оснащаются герметично закрывающимися дверцами, за счет чего исключается попадание влаги на чувствительное электрическое оборудование.
Контролировать подачу и расход электроэнергии во всех помещениях с помощью современного щита достаточно просто, достаточно будет переключить определенные рычаги, чтобы отключить некоторые линии электропотребителей в доме или обесточить всю сеть. Внутри щитков достаточно места для расположения всего необходимого электрического оборудования и устройства учета электроэнергии. Во время создания чертежа однолинейной схемы, квалифицированный мастер должен рассчитать и указать все приборы, которые впоследствии будут в щите установлены для реализации проекта электроснабжения дома.
Пример проекта электроснабжения дома
В целом можно сказать о том, что электрический щит – это короб, предназначенный для расположения в нем всей группы необходимых устройств, которые потребуются для создания надежной электрической цепи. Однолинейная схема щита освещения должна составляться после расчета мощности сети, нагрузки и всех необходимых для нее устройств. Все приборы должны быть тщательно подобраны и соответствовать не только индивидуальным принципам построения сети, но и друг другу. Далеко не все автоматы, устройства защиты, провода могут нормально функционировать друг с другом.
Виды однолинейных электрических схем
Существуют два основных класса схем, проектирующихся на разных этапах реализации проекта. Для создания ОСЭ требуется знать ключевые характеристики каждого типа.
Расчетная схема
Однолинейная расчетная схема щита ЩР (электроснабжение детсада)
Проектируется на этапе разработки документов по реализуемому проекту. Здесь проводится расчет характеристик системы и требуемых нагрузок. Расчетные документы могут включать в себя:
- схематическую репрезентацию структуры;
- схему функций;
- монтажную электросхему;
- чертежные документы;
- схему пожарной безопасности.
Схема структуры электрооборудования показывает силовые элементы (точки врезки, линии передач, трансформаторные компоненты и другие) и коммуникации между ними. Схема функций создается для демонстрации работы механизмов, взаимодействующих с электросетью, и их влияния на безопасность объекта. Обычно она применяется для помещений производственного назначения, имеющих дело с обилием разнородного оборудования. Монтажный проект требует согласования с архитектурно-конструкторскими решениями и строгого указания диаметров проводов и габаритов оборудования.
Исполнительная схема
Исполнительная однолинейная схема электрощита дома
Создается, когда помещение уже подвергалось эксплуатации на протяжении некоторого времени. Требуется графически отобразить модификации, которые планируется внести в структуру сети. Документ подготавливается при проведении замены или модификации имеющегося технического оборудования. Исполнительная схема предоставляет информацию:
- о состоянии электросети в настоящее время;
- об электроприборах, входящих в ее состав;
- советы по ликвидации неполадок, обнаруженных в процессе проведения техосмотров и других мероприятий.
Если надо сделать схему предприятия, многоквартирного дома или иного объекта с несколькими уровнями снабжения, ее делают для каждого уровня: например, для всего завода, цехового подразделения и его отдельного участка. Сначала делается изображение КТП и соединяющих их сетей, потом чертежи для отдельной КТП или распределительного электрощита, и наконец – всех отдельных щитков, представленных в помещении.
Для чего нужны однолинейные схемы щитов
Однолинейная схема щитка – важный этап на пути электрификации любого помещения. С помощью щита впоследствии будет осуществляться распределение токов в цепи и управление всеми электрическими потребителями, расположенными внутри здания. В жилых домах могут устанавливаться отдельные или общие щиты для управления только линией освещения, но будут контролировать не только внутредомовые осветительные приборы, но и внешние, к примеру, фонари на территории дачного участка. Подобные щитки могут быть рассчитаны и установлены отдельно и соединяться с общей линией электроснабжения через вводно-распределительные устройства.
От щитка электрический ток распределяется по отдельным линиям потребления и отдельным потребителям. Функционирование всех отдельных устройств внутри одной линии электроснабжения контролируется специальные приборами, размещенными внутри щитка.
Щитки используются во всех типах зданий – жилые дома и квартиры, предприятия, офисы и магазины, они должны напрямую соединяться с ВРУ. Правильно укомплектованный и установленный щиток, может эффективно распределять электрический ток по всем помещениям, вести учет потребления энергии и защищать всю электрическую систему от сбоев, коротких замыканий и перепадов напряжения. Защитные функции в щитках выполняют специальные автоматы, которые обесточивают сеть, при возникновении скачков напряжения или других неполадок на линии. В целях безопасности, рекомендуется использовать по одному автоматическому выключателю на каждую линии потребителей.
Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:
Как выполнить однолинейную схему
Электрическая однолинейная схема электроснабжения квартиры, дома, частного предприятия выполняется по требованиям ГОСТ 2.702-75. Согласно нормам, у Вас должно получится изображение 3 фаз, питающих сеть конкретного помещения и линии групповых сетей, которые отходят от питающих. При этом схему не нужно подробно детализировать, основная её цель – давать представление про общую конструкцию системы электрического снабжения.
Именно благодаря такой подаче информации, в итоге получается достаточно простой чертеж, четко передающий основные параметры сети питания. Многие начинающие электрики могут усомниться в эффективности таких чертежей, ведь кажется, что непонятно, как их отобразить тогда трехфазное или двухфазное питание.
Все очень просто: возле линии, которая определяет многофазное питание ставится цифра и перечеркнутый штрих, как на фото ниже. Цифра в такой схеме отвечает за определение количества фаз, а перечеркнутая косыми отрезками линия – это определение фазы.
Помимо отображения отдельных проводов, также важно изобразить на чертеже дополнительные детали электрической схемы. Для обозначения УЗО квартиры, контакторов, выключателей и прочих дополнительных элементов, Вам также нужно ознакомиться с ГОСТ 2.709, который предоставляется как в ПДФ, так и обычным текстом
В этом документе указываются общепринятые варианты черчения подобных элементов.
Рассмотрим пример однолинейной схемы квартиры (также можно использовать для электроснабжения дома):
Для защиты групповых линий от перегрузки и общей цепи помещения от электрического замыкания, используются автоматические выключатели. Их, в свою очередь, на чертеже «подстраховывают» устройства сверхтоков. В схему в обязательном порядке нужно включить не только основные её составляющие (кабеля ввода, заземления, УЗО), но и розетки, выключатели света в комнатах.
На чертеже выше Вы можете обратить внимание, что возле перечеркнутых линий косыми штрихами нет цифр. Вместо них используется определение фазы по количеству штрихов
Если на схеме показано 2 штриха – то питание двухфазное, если 3 – то, соответственно, трехфазное. Но при этом однофазная проводка обозначается одной линией с одним штрихом.
Такое подключение отлично демонстрирует однолинейная схема трансформатора КТП:
Примеры того, что должна включать однолинейная типовая схема электроснабжения поликлиники, квартиры, загородного или дачного дома, завода или прочих помещений:
- Точку, где объект подключается к электрической сети;
- Все ВРУ (вводно-распределительные устройства);
- Точку и марку прибора, который используется для подключения помещения (в большинстве случаев, нужны также параметры щита);
- Нужно не только начертить кабель питания, но и отметить на схеме его сечение и марку, иногда мастера помечают номинал;
- Проект должен содержать данные про номинальные и максимальные токи оборудования, которое используется на объекте.
Еще очень важно использовать примерные расчетные нагрузки, которые могут стать максимальными для определенной сети электропитания (АТС) Вашего поселка, города. Правила выполнения могут варьироваться в зависимости от требования к конкретным помещениям
Вы должны уделять внимание любой мелочи, ведь основные требования к проекту выдвигаются снабжающей электричеством компанией. Именно однолинейная схема электроснабжения предприятия, дома, цеха является основополагающим документом согласно ГОСТ, который отвечает за эксплуатационные ответственности разных сторон
В особенности она необходима для подключения к локальной сети дома с АВР:
Чтобы бесплатно разработать однолинейную схему электроснабжения детского учреждения, частных построек (гаражей, домов, квартир, киосков), многоэтажного жилого здания, завода (СНТ), вахтовых вагонов, Вам понадобится ЕСКД. ЕСКД – это Единая система конструкторской документации.
Дома однолинейная схема электроснабжения чертится вручную или при помощи AutoCAD (чертёжная программа). Данный софт поможет разработать проект для любого объекта (офиса, торгового павильона, подстанции, школы, магазина, коттеджа, НПС) и потребителей.
Как шаблон, представляем однолинейную схема ЗРУ-10 кВ, к слову, по её аналогии разрабатывается схема ИБП АББМ:
