Оконный вентилятор: описание, назначение, конструкция, основные виды

Характеристики напольных вентиляторов

При выборе подходящей вам конструкции необходимо ориентироваться на следующие характеристики:

диаметр лопастей,
мощность,
воздушный удар,
воздухообмен,
площадь обдува,
углы наклона и поворота вентилятора,
режим обдува,
уровень шума,
блок управления,
таймер,
ионизация и увлажнение воздуха.

Диаметр лопастей

Естественно, данный параметр указывают лишь для осевых моделей. Он важен, поскольку воздействует на интенсивность обдува. Наименьший диаметр лопастей составляет 10см, наибольший – 160см. У любой модели лопасти обязательно должны быть огорожены мелкоячеистой решеткой. Ведь нельзя, чтобы туда в процессе работы хоть что-то попало (в особенности пальцы детей).

Мощность

Уровень мощности вентилятора должен соответствовать габаритам помещения, в котором он будет установлен. Чем комната больше, тем более высокая производительность должна быть у конструкции. У современных напольных моделей мощность может составлять от 30Вт до 140Вт.

Воздушный удар

Данный параметр является не самым главным, однако и его следует учитывать. Чем воздушный удар больше, тем быстрее удастся проветрить все помещение. Он, по сути, показывает то расстояние, на котором заметна работа аппарата. Максимум составляет 10 метров. Во многом значение воздушного удара зависит от первых двух характеристик (уровень мощности и диаметр лопастей).

Воздухообмен

Показатель воздухообмена в разных моделях может варьировать от 100м3/ч до 3000м3/ч. Для каждого помещения существуют свои нормы и требования. Для расчета необходимой производительности (воздухообмена) применительно к конкретному помещению, необходимо объем комнаты умножить на предусмотренную для него кратность обмена (число смен воздуха в час).

Значения последнего параметра указаны ниже:

жилая комната – 3-6;
столовая – 8-12;
спальня – 2-4;
холл – 3-5;
ванная комната – 6-8;
туалет – 6-10;
кухня – 10-15;
душевая – 10-20;
кладовая – 3-8;
чердак – 3-10;
гараж – 6-10;
подвал – 8-12;
бильярдная – 6-8;
библиотека – 3-4;
гимнастический зал – 6-8;
конференц-зал – 6-10;
оранжерея – 25-50.

Площадь обдува

Это еще один параметр, которым изготовители обозначают уровень производительности. Эта площадь может достигать 50м2. Обычно этот параметр указывают в характеристиках к моделям с осевым устройством. Однако на практике более полезным является характеристика по воздухообмену.

Углы наклона и поворота вентилятора

Первый угол ответственен за поворот основного элемента конструкции в вертикальной плоскости. Чем значение выше, тем для пользователя лучше. Наименьшее значение составляет 80, а наибольшее – 1800. Угол поворота обычно составляет 90 градусов, однако этот параметр может варьировать от 60 градусов до 360 градусов

Важной функцией является автоповорот. Она обеспечивает автоматическое передвижение вентилятора в разные направления, что обеспечивает получение периодических струй воздуха

Режим обдува

Он зависит о количества предусмотренных производителем скоростей вращения лопастей (может составлять от 1 до 8). Некоторые модели могут быть оснащены функцией, которая поэтапно изменяет скорость вращения от выставленной до почти полной остановки, создавая при этом лишь подобие потока ветерка.

Уровень шума

Конечно же, желательно приобрести конструкцию с наименьшим уровнем производимого шума. Это необходимо проверить еще в магазине (и желательно на всех режимах работы, на всех углах поворота). Для жилых домов допустимым уровнем шума работы вентилятора является значение в 38Дб. Если же речь идет о рабочих кабинетах, детских и спальных комнат, то здесь уровень шума не должен превышать 25Дб – 30Дб.

Блок управления

Он может быть не только кнопочным, но и сенсорным. Присутствие на корпусе конструкции дисплея намного упрощает его эксплуатацию, показывает все активизированные в данный момент функции. Многие модели современных вентиляторов оснащены и пультом дистанционного управления.

Таймер

Данная функция позволяет задавать продолжительность работы устройства и отключаться в требуемое время. До отключения можно установить как полчаса, так и двадцать часов.

Ионизация воздуха

Весьма полезная для здоровья функция. Ее могут устанавливать на разных приборах, включая и вентиляторы. Присутствие в воздухе ионов (негативно заряженных частиц) положительно воздействует на самочувствие людей.

Увлажнитель воздуха

Устройства с этой опцией обычно стоят очень дорого, так как, по сути, они в себе объединяют два разных устройства. Объем резервуара, предназначенного для воды, может составлять 1,5литра – 3,8литра.

O’Erre Smart 15/6 M – пять режимов

Оконный реверсивный вентилятор с возможностью установки одной из пяти скоростей вращения. Предусмотрена опция реверса. Принцип действия устройства, приточно-вытяжной. Управление – через выносной электронный пульт.

Шторки открываются или закрываются ручным способом, посредством телескопического вкладыша, настраиваемого под фактическую толщину окна. Пластик решётки и корпуса изготовлены в брызго–защищённом исполнении. Конструкция полностью подготовлена к монтажу в оконный проём.

Плюсы:

Пять скоростей вращения, управление с пульта.
Возможность установки реверса.
Стойкий к дождю, ветру и солнцу пластик.

Минусы:

Негативных моментов потребители не отмечают.

Какой вентилятор лучше выбрать

Прежде чем покупать вентилирующее устройство для дома, нужно знать, на какие параметры необходимо обращать внимание. Итак, советы специалистов при выборе бытовых вентиляторов:

Итак, советы специалистов при выборе бытовых вентиляторов:

Размер лопастей. Оптимальный диаметр рекомендуется от 10 до 15 см, при этом они должны предохраняться экраном с небольшими отверстиями.
Мощность. Чем больше данный показатель, тем больший объем сможет обработать это устройство.
Уровень шума

На такой параметр особенно нужно обращать внимание при покупке дешевых моделей.
Функциональность. Большинство вентиляторов выполняют дополнительные функции, такие как ионизация, подогрев, они также имеют таймер, дистанционный пульт и другое.
Управление

Сенсор или кнопочная навигация.
Обдуваемое пространство. Наибольшая площадь для таких охлаждающих устройств составляет 50 м2.
Угол поворота. Многие модели имеют угол наклона 45-360 градусов.
Режимы. Разные скорости при движении воздушного потока очень важны, так как этим создается комфортность при нахождении в помещении.
Расположение вентиляторов. По месту размещения приборы бывают оконные, настенные или потолочные.

Рассмотрим более подробно, какие модели лучше все подойдут для санузла и кухни.

Кухня

Кухонные вентиляторы для вытяжки должны обладать высокой мощностью, способной не только обновлять воздух на кухне, но и выдерживать высокие температуры. Таким подходящим устройством является модель Wolter KA KATD 225-4 Stb.

При этом прибор для вытяжки на кухне обладает следующими параметрами:

производительность – 2 700 м³/час;
уровень шума – до 25 дБ;
мощность двигателя – 760 Вт;

А также для кухонных вентиляторов характерно то, что они выдерживают температуру движущегося воздуха до 95 градусов.

Санузел

Идеальным вариантом при подборе вытяжного устройства для ванной комнаты будет прибор с установленным датчиком влажности. При этом особой популярностью пользуется модель SILENT-100 CHZ от «Soler & Palau».

Ее больше всего положительно оценивают отечественные пользователи за то, что она имеет:

низкий уровень шума в работе (до 24,5 дБ);
длительный срок службы;
обладает большой мощностью(95 м3/час);
встроенный таймер;
сравнительно небольшое энергопотребление (80 Вт).

Но для ванной комнаты с большой площадью свыше 5 м2 должна быть достаточная вытяжка отработанного воздуха, поэтому нужно выбирать вентилятор более производительный. Таковым является прибор EAF-150 от «Electrolux».

Выделяется он следующими характеристиками:

производительность – 320 м³/час;
мощность двигателя – 250 Вт;
уровень шума – 22-25 дБ.

Подобрать нужный режим у него можно за счет переустановки перемычки, размещенной внутри коробки таймера.

Вытяжное устройство для кухни и ванной будут обладать достоинствами в том случае, если правильно будет подобраны все параметры. И тогда этот многофункциональный прибор создаст в помещении удобство и приятный микроклимат.

Особенности

Оконный вентилятор – это компактное устройство, имеющее небольшой вес. Оно фиксируется в оконном проеме и служит средством улучшения циркуляции воздуха. В зависимости от мощности и прочих технических характеристик, с помощью данного устройства можно организовать как полноценную вентиляцию всего помещения, так и систему проветривания в отдельных застойных зонах.

Мощности подобных вентиляторов достаточно для проветривания комнат в квартире или доме, небольших офисов, торговых помещений. Для вентиляции производственных объектов они обычно не подходят, там используются более мощные приточные системы.

Вентилятор может крепиться поверх окна или заменять его часть, что обусловлено малым весом конструкции. Как правило, он закрывается жалюзи или шторами, которые поднимаются (раздвигаются) лишь во время работы устройства. В остальное время оно обычно незаметно.

Как и при проветривании посредством открывания окна, вентилятор обеспечивает проникновение свежего воздуха в помещение, но при этом показатели теплопотерь уменьшаются на 50%. Использование вентилятора более гигиенично по сравнению с открыванием форточки – владельцы защищены от проникновения в комнату пыли, мусора, насекомых.

Вентилятор работает практически бесшумно, что также является преимуществом. Наконец, устройство является универсальным и подходит для установки на металлопрофильные, пластиковые и деревянные окна.

Продолжительность срока службы таких изделий составляет 10-15 лет. Многообразие видов и возможность выбора вентилятора любых габаритов и мощности значительно расширяет сферу применения устройств и обуславливает их растущую востребованность.

Среди преимуществ выделяются:

обеспечение воздухообмена в помещении, замена громоздкой вентиляционной системы;
компактность размеров, неприметность на окне;
экономный расход электроэнергии;
возможность регулировки работы;
высокий показатель КПД при правильном расчете мощности устройства в соответствии с площадью помещения;
ценовая доступность в сравнении с оборудованием эффективной вентиляционной системы или использованием кондиционеров;
возможность функционирования при любых погодных условиях (в отличии, например, от сплит-систем, эксплуатация которых в зимнюю стужу недопустима);
защита от попадания в помещение пыли, осадков;
простота установки (с этим справится даже непрофессионал) и эксплуатации.

Среди минусов обычно отмечают:

необходимость менять конструкцию окна, что может негативно сказаться на прочности профилей и геометрии стеклопакета;
шум при функционировании (хоть и небольшой);
невозможность полностью избежать теплопотерь через вентилятор при отсутствии дополнительных утеплителей;
риск повреждения и нарушения герметичности при несоблюдении правил монтажа или использовании слишком тонкого стекла.

СТЕНОВЫЕ (ОКОННЫЕ) ОСЕВЫЕ ВЕНТИЛЯТОРЫ

Стеновые (оконные) осевые вентиляторы «РосИмпел» применяются в приточной или в вытяжной системах вентиляции в промышленных и сельскохозяйственных объектах. Данное вентиляционное оборудование характеризуется довольно высокой производительностью, надежностью и простотой в эксплуатации.

Вентилятор оконный осевой «РосИмпел» состоит из следующих конструктивных частей: корпуса, рабочего колеса, электродвигателя, защитной решетки, дополнительные опции: короба, решетка инерционная. Удобная конструкция с квадратным корпусом, который производится из стали, позволяет с легкостью монтировать их в оконные или стенные проемы.

Немаловажным преимуществом стеновых (оконных) вентиляторов «РосИмпел» является очень низкий уровень шума, что делает его использование максимально комфортным и наиболее предпочтительным для установки в салонах, магазинах, мастерских, кафе, ресторанах и других общественных местах.

Перед тем как установить оконный вентилятор, необходимо оценить его технические параметры, габариты (информация представлена в таблицах ниже) и возможности, а также размеры помещения, где предполагается установка.

Для несложного устройства и надежной конструкции оконных вентиляторов не требуется дорогостоящий сервис – достаточно периодически очищать от пыли его детали.

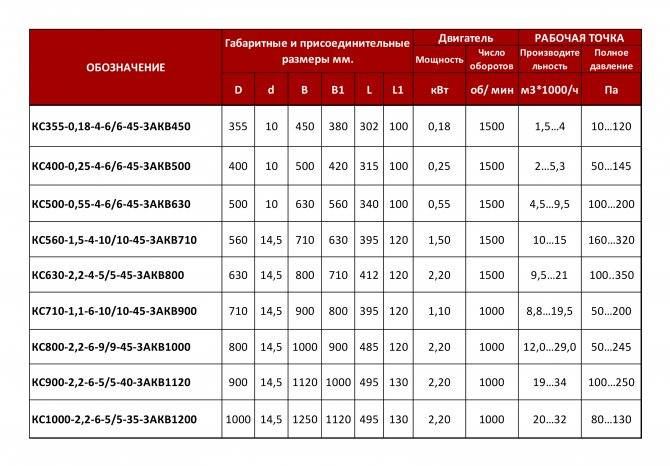

ОСНОВНЫЕ ПАРАМЕТРЫ ВЕНТИЛЯТОРОВ

(

)

ОБОЗНАЧЕНИЕ	ДВИГАТЕЛЬ	РАБОЧАЯ ТОЧКА
Мощность	Число оборотов	Произ-ть	Полное давление
кВт	об/мин	м3*1000/час	Па
КС355-0,18-4-6/6-45-3АКВ450	0,18	1 500	1,5…4	10…120
КС400-0,25-4-6/6-45-3АКВ500	0,25	1 500	2…5,3	50…145
КС500-0,55-4-6/6-45-3АКВ630	0,55	1 500	4,5…9,5	100…200
КС560-1,5-4-10/10-45-3АКВ710	1,5	1 500	10…15	160…320
КС630-2,2-4-5/5-45-3АКВ800	2,2	1 500	9,5…21	100…350
КС710-1,1-6-10/10-45-3АКВ900	1,1	1 000	8,8…19,5	50…200
КС800-2,2-6-9/9-45-3АКВ1000	2,2	1 000	12…29	50…245
КС900-2,2-6-5/5-40-3АКВ1120	2,2	1 000	19…34	100…250
КС1000-2,2-6-5/5-35-3АКВ1200	2,2	1 000	20…32	80…130

Данные аэродинамических характеристик указаны при нормальных условиях (ГОСТ 28188-89 МЭК68-1-88).

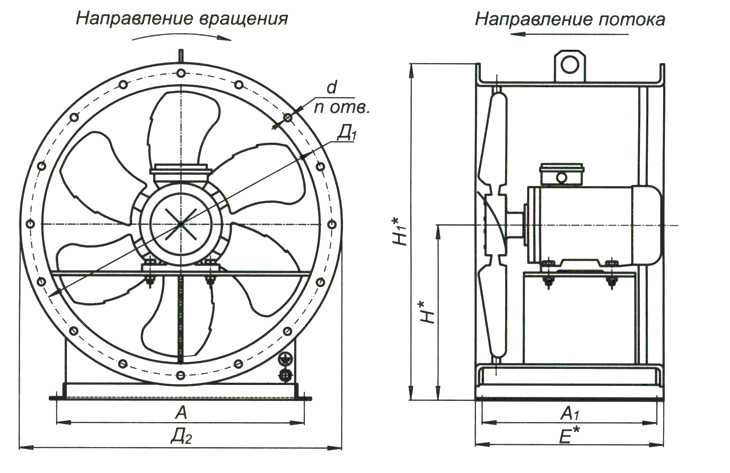

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СТЕНОВЫХ (ОКОННЫХ) ВЕНТИЛЯТОРОВ «РОСИМПЕЛ».

ОБОЗНАЧЕНИЕ	РАЗМЕРЫ В мм
D	d	B	B1	L	L1
КС355-0,18-4-6/6-45-3АКВ450	355	10	450	380	302	100
КС400-0,25-4-6/6-45-3АКВ500	400	10	500	420	315	100
КС500-0,55-4-6/6-45-3АКВ630	500	10	630	560	340	100
КС560-1,5-4-10/10-45-3АКВ710	560	14,5	710	630	395	120
КС630-2,2-4-5/5-45-3АКВ800	630	14,5	800	710	412	120
КС710-1,1-6-10/10-45-3АКВ900	710	14,5	900	800	395	120
КС800-2,2-6-9/9-45-3АКВ1000	800	14,5	1000	900	485	120
КС900-2,2-6-5/5-40-3АКВ1120	900	14,5	1120	1000	495	130
КС1000-2,2-6-5/5-35-3АКВ1200	1000	14,5	1250	1120	495	130

Виды и особенности канальных вентиляторов

Канальный вентилятор

Канальные вентиляторы, как понятно из названия, предназначены для встраивания непосредственно в воздуховодные каналы. Такая конструкция устройств была разработана еще во второй половине прошлого века, путем модернизации громоздких радиальных вентиляторов. Потому и стали применять их для работы в вентиляционных системах квартир и частных домов. По типу конструкции вентиляторы делятся на осевые и радиальные.

Осевые имеют ось с лопастями, которые перемещают нагнетаемый воздух. Преимущество такой конструкции в небольшом сопротивлении воздуха и малых затратах энергии. Радиальные имеют лопатки в форме спирали. Продвигаясь вдоль них, воздушные массы закручивает центробежная сила и продвигает в кожух. Благодаря этому, поток, который выходит, перпендикулярен входящему. Особенность центробежных устройств в том, что они имеют большую всасывающую мощность. Такие вентиляторы устанавливают, в основном, в производственных помещениях. В меньших по площади помещениях, но с требованиями большой производительности устройства – покрасочные камеры автомобилей, также эффективны центробежные вентиляторы.

По форме корпуса канальные вентиляторы делятся

Круглые (в пластиковом, металлическом и шумоизолированном корпусе) – самые популярные формы бытовых вентиляторных устройств. Их монтируют в каналы с круглым сечением.
Прямоугольные (с загнутыми лопатками, для круглых воздуховодов, в металлическом и пластиковом корпусе) – предназначены для установки в воздуховоды с аналогичным сечением.
Квадратные – устанавливаются на квадратные металлические воздуховоды.

Вентилятор канальный круглый

Круглые вентиляторы чаще всего встречаются в быту

Круглые агрегаты выпускаются со стандартными патрубками для подключения и имеют диаметр 100, 125, 150, 160, 200, 250, 315 мм. Вентиляторы обязательно классифицируются специальными индексами. Так, индекс B отличает вентиляторы с небольшой мощностью, зато с пониженным уровнем шума, что отлично подойдет для установки в помещениях частных домов. Индекс С говорит о повышенной мощности.

Потребительские характеристики

Мощность – 60-310 Вт.
Производительность устройств – 160-1700 куб.м/ч, для использования на производственных площадях – до 5000 куб.м/ч.
Рабочее давление – 220-900 Па.
Уровень шума – в зависимости от модели.

Прибор представляет собой объединение рабочих элементов: однофазного двигателя, заключенного в корпус, внешнего ротора, колеса с лопатками. Прибор оснащен тепловой защитой с автоматическим перезапуском. Сборочный узел распределяет нагрузку, оберегая механизм от слишком сильных вибраций, продлевая срок службы. Устройства в корпусе из пластика можно располагать в помещениях с повышенной влажностью, к примеру, в ванной.

Некоторые модели вентиляторов обладают дополнительными функциями, такими как датчики температуры и скорости вращения. Датчик температуры может быть встроенным или выносным. Регулятор скорости позволяет контролировать кратность воздухообмена помещения, увеличивая или уменьшая скорость вращения лопастей. Многие современные модели вентиляторов выпускают в шумоизолированном корпусе. Уровень этого параметра не превышает 25 децибел.

Как выбрать вытяжной вентилятор?

Широкий ассортимент подобной продукции заставляет задуматься о будущей покупке. От внешнего вида, технических характеристик зависит и стоимость изделия.

Желая купить качественный товар, потребитель может сильно переплатить и установить мощный и дорогой вентилятор, хотя для своего жилища ему подошла бы модель проще и дешевле

На что же стоит обратить внимание?

Внешние признаки

Вентилятор для вытяжки может иметь различную форму и цвет решётки, которые никаким образом не влияют на технические характеристики. Корпус должен быть изготовлен из пластика. Изделию присваивается определённый класс защиты от влаги (желательно не менее IP 24).

Способ воздухообмена

Данную характеристику принято называть производительностью прибора, то есть количество удалённого воздуха за час. Измеряется в кубических метрах.

Чем больше обслуживаемое помещение, тем выше должен быть воздухообмен. Для ванн и туалетов обычных квартир достаточно установить вентилятор с производительностью от 100 до 120 куб. м/час.

Уровень шума

Электровентилятор может работать как в ночное, так и в дневное время. Если устройство будет использоваться с 11 вечера до 7 утра, следует выбирать модели до 30 дБА. Для остального времени подходят в жилых помещениях все приборы, достигающие максимально допустимый уровень шума до 55 дБА.

Тип монтажа

Простыми в установке считаются настенные вентиляторы. Они меньше издают шума и устанавливаются в отверстие воздуховода, а не внутри его.

Мощность устройства

Перед выбором задумайтесь, продолжительное ли время будет работать вытяжной вентилятор? Если ответ отрицательный, следовательно, и мощность необходимо подбирать незначительную для этого устройства. Длительный период работы слабомощного прибора может привести к его быстрой поломке.

Наличие обратного клапана

Устанавливается на некоторые виды вентиляторов. В отключенном состоянии он препятствует проникновению в помещение других неприятных запахов, попадающих из соседних квартир по вентиляционной трубе. Есть минус обратного клапана – отсутствие естественной вентиляции. В этом случае прибор должен работать постоянно.

Способ включения

Вентиляторы могут включаться:

автоматически при нажатии клавиши электроосвещения;
вручную с помощью выключателя;
с помощью датчика движения или влажности.

Автоматические устройства позволяют экономить электроэнергию, если вовремя отключать свет и не допускать высокой влажности в ванной.

Принцип работы

Система притока и вытяжки воздуха обладает определенным принципом функционирования. В ней воздушные массы искусственно нагнетаются в помещение посредством вентилятора. В результате этого получается разница в давлении и «отработанный» воздух, стремясь самопроизвольно отрегулировать данный дисбаланс, выходит наружу сквозь специальные вытяжные воздуховоды.

В основном вентиляторы для вытяжки представляют собой механизмы, где крыльчатка размещена на одном валу с электромотором. Воздушная струя при этом засасывается внутрь сквозь решетку с жалюзи, которое порой выступает в роли обратного клапана.

Данного типа вытяжные приборы, как правило, монтируются в окнах, но иногда при наличии небольшого воздуховода и недостаточной вытяжке, определенные изделия встраиваются непосредственно в стену. В случае установки длинного воздушного канала, применяются вентиляторы центробежного вида. В них струя воздуха направлена перпендикулярно к валу двигателя.

Работать механизмы для вытяжки могут в ручном и автоматизированном запуске. В первом случае для пуска механизма нужно включить его посредством выключателя. А во втором – изделие начнет работать при достижении определенных условий. Таковыми могут быть: возникновение настроенной степени влажности, включение лампочки, либо завершение заданного временного диапазона.

А также при ручной настройке вытяжки допускается включение обогрева зимой, при его летнем отключении, что, естественно, экономит электроэнергию. Для нагрева поступающей воздушной массы используется специальный теплообменник – рекуператор. Этот механизм работает по принципу взаимного обогрева, то есть выходящий поток воздуха нагревает поступающий в помещение. При этом они двигаются изолированно, и смешивания не происходит.

Стеновые приточные клапаны

Проветриватели такого типа представляют собой устанавливаемые в стенах пластиковые воздуховоды. С внешней стороны они комплектуются решеткой, с внутренней – распределяющей воздух крышкой. Внутри устанавливается тепло- и звукоизоляция, а управление осуществляется автоматически или с помощью заслонки.

Стеновой клапан занимает мало места и незаметен в интерьере

У таких устройств отсутствует нагрев, поэтому в зимнее время пользоваться ими не рекомендуется – воздух будет слишком холодным. Зато производительность приточных стеновых клапанов значительно выше по сравнению с оконными моделями – до 50-70 куб. м/ч. Это позволяет обслуживать с их помощью комнаты, рассчитанные на постоянное пребывание уже 3 и больше человек.
