Как правильно установить канальный вентилятор

Область применения

Канальные вентиляторы применяются в домашнем хозяйстве, в помещениях коммерческого назначения (магазины, заведения общепита и другие). Для узких промышленных целей проектируют модели со специальными свойствами. Существуют модели, приспособленные для условий повышенной влажности, например, ванных комнат и туалетов. Можно организовать крепление вытяжки так, чтобы она включалась одновременно с освещением. Один из питающих проводников размыкают и соединяют с выключателем. Если последний имеет две кнопки, делают иначе: одну из них соединяют с осветительным прибором, другую – с вентиляционным.

Установка канального вентилятора в воздуховод: пошаговая инструкция

Если вентилятор в схеме изначально, то его монтировать несложно

Этапы установки бытового круглого канального вентилятора в воздуховод частного дома:

  1. Открутить крышку клеммной коробки.
  2. В крыше расположен фиксатор, куда необходимо вставить провода.
  3. Подключить провода к клеммам «линейная фаза» и «ноль».
  4. Закрыть крышку клеммной коробки. У некоторых моделей клеммная коробка вращается вокруг своей оси, что позволяет беспрепятственно подключать провода с любой стороны.
  5. Проверить подключение, включив прибор в розетку.
  6. Монтировать в трубу воздуховода с помощью разъемных хомутов с резиновыми уплотнителями.
  7. Повернуть корпус в монтажных кронштейнах так, чтобы не мешали близкорасположенные строительные конструктивные элементы.

Закрепить вентилятор можно в любом положении: на стене, потолке и другой горизонтальной поверхности, для чего, в комплекте поставки, имеются специальные кронштейны. Достав корпус из монтажных кронштейнов, его можно обслужить, не разбирая воздуховод.

Для установки канального вентилятора в металлическом кожухе в вытяжку прямоугольного или квадратного сечения, применяют фланцевые соединения. Такие соединения на воздуховодах должны соответствовать СНиПу 3.05.01-85 Внутренние санитарно-технические системы. Если на металлический воздуховод прямоугольного или квадратного сечения нужно установить круглый вентилятор, изготавливают специальное фланцевое соединение с переходником.

Особое внимание нужно обратить на материал, из которого оно изготовлено – он должен выдерживать температурный режим воздуховода и его агрессивную среду. Следующий момент – крепление должно содержать не менее четырех болтов, которые расположены по одну сторону от фланца, а при горизонтальном положении – головки находятся сверху

Перед тем, как приобрести вентилятор рекомендуется рассчитать его мощность. Производительность напрямую зависит от длины воздуховода, где устанавливается вентилятор, и его сечения.

Порядок проведения монтажных работ

Перед подключением вентилятора в ванной, следует изучить инструкцию, которая описывает подробный процесс монтажа. В соответствии с рекомендациями осуществляется установка выбранной модели вытяжки в санузле или в ванной комнате.

Действия выполняются в определенной последовательности:

  1. Вначале снимаем лицевую крышку и на все участки примыкания изделия к поверхности стены наносим жидкие гвозди, силикон или полимерный клей. Эти материалы обеспечат прочное крепление сравнительно легкого пластика.
  2. Вставляем прибор так, чтобы рабочая часть вместе с электродвигателем полностью оказалась в стене. Плотно прижимаем к месту крепления на несколько минут.
  3. Ставим противомоскитную сетку, которая не позволит различным насекомым и мошкам проникать в помещение.
  4. Прикрепляем лицевую крышку саморезами, которые имеются в комплекте. это действие проводится в последнюю очередь.

При подключении к электропитанию в помещении не должно быть открытых проводов без изоляции. Их помещают в заглубленные вентканалы, используя гофрированный кожух.

При подключении вытяжки к электропитанию необходимо соблюдать меры безопасности. В первую очередь, надо убедиться, что электричество в помещении выключено. Для соединения проводов используют не скрутки, а более надежные клеммные колодки

Многие пользователи подключают вентиляторы через контактную пару к выключателю освещения. Выключатель устанавливают на фазу.

Для удобства при использовании прибора в будущем можно поставить отдельную клавишу для включения вытяжки. Если при посещении ванной комнаты нет надобности в ее работе, то удобно воспользоваться лишь клавишей управления освещением. тогда время нахождения в помещении не будет омрачаться гулом вращающихся лопастей.

Советы профессионалов

Автоматика необходима вентиляционным системам не только из-за удобства применения и высокой эффективности, но и из-за возможности самостоятельного регулирования оператором тех или иных процессов, с которыми без труда справляется нынешняя техника. Именно поэтому пренебрегать установкой подобного оснащения не стоит. Обращайтесь к таким компаниям, которые не только предлагают автоматические системы, но и оказывают все сопроводительные услуги: занимаются проектированием, монтажом, настройкой и ремонтом оборудования.

Нельзя забывать о том, что каждый прибор, присутствующий в вентиляционной автоматической системе, должен иметь свой набор необходимых документов: паспорт, инструкцию и схему подключения. Обязательно убедитесь в наличии всех перечисленных элементов. Автоматика вентиляционной системы – прекрасное решение не только для частных домов, но и для коммерческих организаций. Это обусловлено тем, что для работы с подобными устройствами понадобится не более 1-2 операторов (целого отдела с персоналом просто не потребуется). Благодаря данному факту, можно серьезно сэкономить на персонале.

Источники

  • https://TopVentilyaciya.ru/ventilyaciya/avtomatika-sistem-ventilyatsii.html
  • https://sovet-ingenera.com/vent/oborud/shhit-upravleniya-ventilyaciej.html
  • https://stroy-podskazka.ru/ventilyaciya/montazh-avtomatiki/
  • http://rina.pro/napravleniya-deyatelnosti/sistemy-avtomatizacii/general-ventilation
  • https://ventkam.ru/ventilyatsiya/avtomatika

Назначение щита управление вентиляцией

Если необходимо включить или настроить бытовую сплит-систему или приборы приточной вентиляции, зафиксированный в отверстии вентканала, то никаких узлов контроля не требуется – каждый прибор регулируется вручную или с пульта д/у.

Но если протяженность сетей большая, а приборы установлены в недоступных местах: в шахтах, на крыше или чердаке, в специально предназначенных нишах внутри стен – то возникает необходимость в монтаже блока дистанционного управления.


Вся информация о работе калориферов, конвекторов, отдельных вентиляторов поступает в единый центр – ЩУВ. Здесь же расположены автоматы, отвечающие за функционирование и регулировку приборов

Современные ЩУВ представляют собой панели с индикаторными регулирующими устройствами или металлические шкафы, которые устанавливают на пол или подвешивают к стене. Для защиты внутреннего наполнения предусмотрены распашные дверки, закрывающиеся на замок. Кроме аббревиатуры ЩУВ можно встретить ШУВ (шкаф).

Основные функции ЩУВ:

  • контроль над оборудованием, входящим в системы вентиляции и кондиционирования;
  • защита агрегатов от возникновения перегрева, некорректного монтажа и подключения, короткого замыкания;
  • регулировка важнейших параметров оборудования, таких как производительность или мощность;
  • программирование работы всей системы или отдельных агрегатов на заданный временной промежуток – день, неделю, месяц;
  • обеспечение индикации, которая облегчает контроль и регулировку;
  • поддержание определенной температуры в различных помещениях, возможность быстрого изменения ее параметров;
  • контроль над внутренними стенками воздуховодов и степенью загрязнения фильтров;
  • предупреждение сбоев в работе сезонно зависимого оборудования, например, водяных калориферов, которые могут промерзнуть при слишком низкой температуре.

Установка электротехнического щита на предприятии или в жилом здании позволяет обслуживающему персоналу следить за работой оборудования из одного места и быстро реагировать на поломки и остановку отдельных устройств. Приборы, регулирующие устройства пожаротушения и частично отопления, также могут размещаться в этом же шкафу.


Схема установки ШУПВВ. Шкафы могут быть общими, объединяющими все приборы в здании, и обслуживающими отдельный этаж, крыло, цех, секцию и прочее

При возникновении аварийной ситуации, например, возгорания в одном из помещений, остановка вентиляционного оборудования происходит автоматически или вручную – с панели ЩУВ.

Регуляторы

Регуляторы – это один из основных элементов системы автоматики для вентиляции, обеспечивающий управление исполнительными механизмами по показаниям различных датчиков.

По функциональному предназначению эти элементы вентиляционных систем подразделяются на регуляторы скорости и регуляторы температур.

Регуляторы скорости бывают однофазными и трёхфазными (также, как и двигатели). Также они бывают с плавным или ступенчатым регулированием, при этом выбор способа регулирования зависит от мощностей вентиляторов. Наиболее современным и экономичным является способ скорости вращения насосов и вентиляторов с помощью преобразователей частоты (ПЧ). Несмотря на высокую стоимость, ПЧ экономически оправдывают себя уже на двигателях с мощностью более 1 кВт.

Регуляторы температур в зависимости от способа управления бывают пороговыми, управляющие температурой с помощью полностью открытой или полностью закрытой заслонки (пример – автомобильный термостат), и с пропорционально дифференциальным управлением (PID), позволяют плавно управлять температурой в рабочем диапазоне.

Управление регуляторами в системах автоматизации вентиляции осуществляется из щитов управления.

Виды и конструктивные особенности

Приточный канальный вентилятор Перед тем как установить канальный вентилятор, нужно определиться с моделью, подходящей под конкретную задачу. Устройства различаются между собой по ряду параметров.

По назначению

Вентиляторы для вытяжки реализуют отхождение отработанных воздушных масс наружу. Приточные, напротив, обеспечивают поступление свежего воздуха. Модели с функцией реверса справляются с обеими задачами. Это достигается сменой направления хода роторного устройства и крыльчатки.

Приборы, предназначенные для бытового применения, имеют невысокую мощность и способны обслужить ограниченное пространство. Вентиляторы, разработанные для промышленности, очень мощны и нередко крупногабаритны. Некоторые из них, будучи включенными, генерируют много шума.

По форме

Форма изделия зависит от сечения воздухопровода, куда планируется его монтировать. Модели для труб с круглым разрезом являются наиболее популярными. Реже встречаются прямоугольные приборы. Самый малораспространенный тип – вентиляторы в форме квадрата. У них наибольшее значение сопротивления.

READ Как подключить свою мелодию на гудок теле2

По конструкции

Составные части канального вентилятора Осевые модели состоят из цилиндрического корпуса, двигателя и прикрепленных к его оси лопастей. Это не очень мощные изделия, предназначенные для применения в быту. Обычно при работе они почти не издают шума. Монтаж такого канального вентилятора легко выполняется в домашних условиях.

В устройствах с радиальным движением воздуха происходит его отбрасывание центробежной силой, возникающей при кручении лопастного механизма. Благодаря компактности монтаж вентилятора в воздуховод не вызывает затруднений. При направлении лопастей назад падает мощность, но также генерируется меньше шума и снижается потребление энергии из электросети.

Диагональные конструкции объединяют осевое и радиальное перемещение масс воздуха, что обеспечивает их высокий КПД. При этом такие модели имеют небольшие габариты и издают мало шума. Область применения этих устройств широка.

Тангенциальные приборы используются в некоторых промышленных установках. Воздушный поток в них перемещается по периметру колеса.

По условиям эксплуатации

Канальный вентилятор, предназначенный для установки на крыше

Большинство вентиляторов разработаны для функционирования в естественной среде, но есть и специальные модели для особых условий. Например, приборы, предназначенные для пожароопасных условий, производятся из материалов, не деформирующихся при высоких температурах. Выпускают специальные модели для производств, работающих со взрывоопасными соединениями, а также для воздуха с высокой запыленностью. Есть и приборы с повышенной жаростойкостью – такой вентилятор можно подключить в бане или сауне для удаления излишнего пара. Применяют их и в промышленности при работе с печными и каминными агрегатами. Вентиляционные агрегаты могут иметь ручное или автоматическое управление.

Приточный клапан (канал) естественной вентиляции в доме

Для обеспечения притока в помещение свежего воздуха с улицы, в наружную стену или окно устанавливают приточные клапаны (каналы).

Клапан в стене или окне должен обеспечить:

  • Приток в помещение свежего воздуха с улицы в необходимом объеме. Максимальная производительность приточного клапана (м3/час) в зависимости от разности давлений на входе и выходе канала должна указываться в технической документации.
  • Возможность регулирования производительности приточного клапана.
  • Защиту от проникновения шума улицы через клапан в помещение. Сведения о степени снижения уличного шума должны быть записаны в паспорте изделия.
  • Очистку подаваемого в помещение воздуха от уличной пыли и пыльцы растений.
  • Защиту от попадания через клапан с улицы  в помещение дождя, насекомых.
  • Теплоизоляцию для защиты стен от промерзания и от выпадения конденсата на деталях клапана.

Слева приточный клапан естественной вентиляции в стене частного дома. Диаметр клапана 108 мм. Максимальная длина 580 мм. Производительность 30 м3/час при разности давлений 20 Ра. Клапан имеет сменный фильтр от пыли, пыльцы растений и насекомых. Справа приточный клапан в окне

Приточный клапан рекомендуется устанавливать в помещении на высоте более 2 м. от пола, в верхней части окна или наружной стены. Холодный воздух, поступающий через клапан с улицы, на такой высоте успевает нагреться, прежде чем достигнет человека в комнате.

В продаже также имеются приточные клапаны, предназначенные для установки в стене под окном над отопительным радиатором. Входящий с улицы воздух подогревается теплом от радиатора.

Подоконный приточный клапан можно сделать самостоятельно. Для этого под подоконной доской устанавливают пластиковый или металлический нержавеющий короб с поперечным сечением примерно 600х25 мм., который создает щель для прохода воздуха с улицы. В помещении воздух из короба выходит по направлению сверху вниз. Снаружи с улицы щель не видно, так как она прикрыта фартуком отлива. Со стороны помещения короб оснащают задвижкой для регулирования воздушного потока.

Приточные клапаны, устанавливаемые в окне, как правило, хуже защищают помещения от уличного шума, пыли, пыльцы растений, чем приточные каналы в стене.

Устройство приточного канала в стене обычно обходится дороже, чем дополнительная плата за заказ окна с приточным клапаном.

Минимальное количество приточных клапанов на этаже дома определяют расчетом. Для здания с каналами вытяжной вентиляции с естественным побуждением рекомендуется производительность приточного клапана принимать для разности давлений 10 Ра. В доме с принудительной вытяжной вентиляцией производительность приточного клапана берут для разности давлений 20 Ра.

Например, имеем приточный клапан с максимальной производительностью 30 м3/час. при разности давлений 10 Ра.

Минимально необходимая производительность каналов естественной вытяжной вентиляции на этаже дома 270 м3/час (см. пример выше). Понятно, что необходимо обеспечить такой же объем притока в дом свежего воздуха с улицы.

Тогда, 270м3/час : 30м3/час = 9 шт. приточных клапанов необходимо установить на этаже в комнатах дома, как минимум.

Девять приточных клапанов распределяем к установке на пять комнат в доме (из примера выше). При распределении учитывают объем каждой комнаты — необходимо обеспечить кратность притока воздуха в каждую комнату 1 1/час. (один объем в час). В случае необходимости, принимают решение об установке дополнительных приточных клапанов.

Дополнительный приток воздуха, который будет происходить в результате не герметичности внешней оболочки дома, создаст некоторый запас производительности приточных каналов. В каждой комнате дома выполняют настройку производительности приточных клапанов.

Производительность приточного клапана в системе естественной вентиляции частного дома зависит от разности давлений воздуха снаружи и в доме. Перепад давлений, в свою очередь, определяется разностью температур на улице и в помещении, а также давлением ветра.

В процессе эксплуатации производительность приточного клапана регулируют вручную или автоматически.

Товары для строительства и ремонта ⇆

Автоматические приточные клапаны обеспечивают поддержание без участия человека комфортного уровня влажности в помещениях, а также экономию тепловой энергии на отопление.

Автоматические приточные клапаны могут изменять производительность в зависимости от следующих параметров:

Установка вентилятора в воздуховод


Соединения при монтаже вентилятора ВК с воздуховодами квадратного и прямоугольного сечения произвольных размеров Канальные бесшумные вентиляторы отличаются легкостью монтажа. Изделия такого типа монтируют в нескольких локальных вентсистемах, а не в одном централизованном разветвленном вентканале.

В этом случае уменьшается длина воздуховодов и снижаются финансовые расходы на установку системы вентиляции.

Подобные модели устанавливают:

  • в разрыв вентиляционной трубы;
  • в начале вентсистемы, если прибор работает на приток;
  • в конце вентканала для обеспечения отведения воздуха.

Приборы устанавливают на прямых участках канала. При этом в таких местах не устанавливают дополнительные элементы вентсистемы (фильтры, распределители и др.).

Чтобы вентилятор можно было соединить с воздуховодом, они должны соответствовать друг другу по эквивалентному диаметру.

Его значение находят по такой формуле:

D=√4HB, где H — высота, B — ширина вентиляционной трубы.

Расстояние от входного отверстия вентилятора до поворота канала должно быть не меньше эквивалентного диаметра устройства, а от выходного отверстия до следующего поворота – не менее трех диаметров. В данном случае в трубе нет аэродинамических потерь, и вентсистема работает нормально.

Во время проведения монтажа сначала читают инструкцию по применению канального вентиляционного прибора — изучают особенности установки и правила эксплуатации. Если изделие не получается установить самостоятельно, то лучше обратиться к опытному мастеру.

При монтаже небольших моделей не используют крепеж. Большие вентиляционные приборы, которые устанавливают на промышленных предприятиях, крепят к воздуховоду при помощи нескольких подвесок, опор и кронштейнов.

Главное в монтаже – обеспечить прочное соединение всех деталей. Для шумоизоляции на входе и выходе вентиляционного устройства ставят отдельные шумоглушители.

Канальные вентиляторы работают в любом положении!

Во время монтажа этих устройств выполняют нижеперечисленные действия:

  • перед вентиляционным прибором монтируют воздуховод длиной 1,5 м как минимум;
  • фланцы, диаметр которых более 400 мм, закрепляют на воздуховоде болтами и специальными скобами;
  • вентиляционный прибор закрепляют на стальных кронштейнах или отдельных подвесках;
  • около устройства оставляют свободное пространство для проведения в будущем профилактических работ;
  • канальную вентиляцию, которую монтируют на кухне, устанавливают раструбом (воронкой) кверху.

Стыковку воздуховода с вентиляционным устройством проводят с помощью специальных хомутов. Для вывода электрического кабеля в такой ситуации используют кабель-канал.

Порядок проведения монтажа вентилятора

Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.

Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.

Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала

В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.

Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.

Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.

Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.

В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.

Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи

Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:

  1. Убедиться, что провода, выведенные для вентилятора, обесточены.
  2. Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.
  3. Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
  4. Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
  5. Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.
  6. Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
  7. Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
  8. Установить лицевую панель.

Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка канальных моделей.

Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера

Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.

Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.

Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.

В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.

После регулировки и настройки не забудьте закрыть отверстия на крышке защиты платы от влаги, если это предусмотрено конструкцией

Встроенный гигрометр можно настроить на определённый уровень влажности, при которой вентилятор будет запускаться.

Подключение к электросети

Правильно подключенный вентилятор всегда находится под напряжением — так называемый ждущий режим, о чем свидетельствует индикатор, расположенный на его корпусе. Многие модели оборудованы таймерами включения, которые запускают устройство после окончания водных процедур и выключают его через определенное пользователем время, достаточное для эффективного проветривания.

Как подключить канальный вентилятор к домашней электрической сети? Поможет вложенная в инструкцию по эксплуатации изделия схема подключения.

Многие изделия могут работать в любом положении, при их монтаже и подключении надо строго выполнять следующие правила:

  • надо оставлять участки длиной не менее полутора метров перед всасывающими и напорными патрубками;
  • фланцы диаметром или длиной стороны более 400 мм необходимо усилить дополнительными креплениями;
  • вентилятор закрепляется на самостоятельных подвесках или кронштейнах, чтобы избежать излишней нагрузки на воздуховод и его гибкие вставки;
  • монтировать изделие в таком месте, чтобы обеспечить к нему удобный доступ через штатные люки, устроенные в воздуховоде для его правильной эксплуатации;
  • при высокой влажности перемещаемого потока воздуха, когда есть опасность выпадения конденсата, то канальный вентилятор с открывающейся плитой электродвигателя монтируют раструбом кверху.

Потолочная установка

Вытяжной вентилятор в ванной или в туалете может быть установлен и на потолке (натяжном или подвесном).

Потолочное размещение нередко используется в частных домах, когда вентиляционный канал можно провести сквозь потолок и проложить по чердаку. В таких случаях рекомендуется использование канальных вентиляторов, которые размещаются также на чердаке.

В случае натяжного потолка или подвесного, ситуация немного усложняется. Разумнее будет, если вы, перед установкой разного рода потолков, приготовите место под монтаж оборудования. К гипсокартону решетку или кулер можно прикрутить с помощью дюбеля “бабочки”. В случае с натяжным потолком, оборудование крепится к установленной заранее подставке.

Конечно, демонтировать подвесной потолок – задача довольно непростая, и мало кто на это пойдет ради монтажа вентилятора. Существует 2 решения:

  • можно попытаться протянуть провода через предварительно сделанное отверстие в нужном месте, после чего его заделать, чтобы оно стало незаметным;
  • провести от подключаемого агрегата проводку прямо по потолку, и скрыть ее кабель-каналом.

Устройство и принцип работы

Корпус прибора может быть сделан из металла или пластика. Наибольшей стойкостью к коррозионным воздействиям обладают изделия из оцинкованной стали. Для улучшения шумоизоляционных качеств стенки делаются из нескольких слоев.

Также в конструкцию входят следующие элементы:

  • рабочее колесо, от которого зависит эффективность прибора;
  • электрический двигатель;
  • крутящаяся крыльчатка с присоединенными к ней лопастями (последние обеспечивают движение воздушных масс в определенную сторону);
  • термозащитный блок, благодаря которому вентилятор может функционировать при температурных перепадах;
  • решетчатые элементы, смонтированные на стенах и предохраняющие воздуховод от засорения.

Часто приборы также снабжаются регулятором скорости. Для пуска может использоваться конденсатор. Некоторые модели снабжены обратным клапаном, не допускаемым перемещения воздуха с улицы в здание. Этот элемент может зависеть от датчика или закрываться самопроизвольно при остановке движения потока.

Принцип классификации воздуховодов

Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом.

Их применяют при монтаже систем вентиляции в домах‚ сети воздуховодов образуют системы вентиляции и кондиционирования‚ с их помощью подключают промышленные и кухонные вытяжки‚ используют в системах воздушного отопления.

Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная.

Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.

Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой.

Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.

Металлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м

У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят гибкие воздуховоды (гофру) в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.

К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали.

Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.

Гибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная. Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим

Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками.

Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.

Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен.

Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.

Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции.

Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном виде воздуховодов.

а-з – установка горизонтальных воздуховодных каналов; и-к – вертикальных каналов; а, и – крепление к стенам; б, в, г, к – фиксация к колоннам; д, в – к перекрытиям; е, з – к формам и прогонам. Конструктивные элементы: 1 – консоль; 2 – тяга; 3 – хомут; 4 – воздуховод; 5 – траверса; 6 – стяжной болт; 7 – накладка

Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.

Вентиляционные системы различных видов

Типичным решением вентиляционного вопроса в современных многоквартирных домах (впрочем, в частных домах также) является естественное приточно-вытяжное проветривание.


Структура вытяжного шлюза в ванной

Оно обеспечивается за счет разницы давлений на улице и в помещении. Такая типовая схема предусматривает наличие приточных каналов:

  1. Естественные щели, отверстия между полом и дверью, форточки
  2. Специальные вентиляционные двери, окна с вентиляцией и прочее.

Фундаментальный принцип, который используется в этой разновидности воздухообмена, прост до примитивности: воздух попадает в помещение, перемешивается, поднимается к потолку, и за счет естественной тяги удаляется посредством вытяжного шлюза. Как видите, простая и понятная схема. Однако эта система во многих случаях абсолютно несостоятельна. Особенно она неэффективна в помещениях с высоким коэффициентом влагообразования.

Неработоспособность естественного вентилирования ванной комнаты вынуждает использовать дополнительное климатическое оборудование.

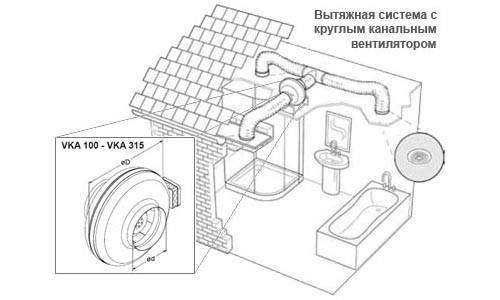

Климатическое оборудование в ванной

Проведение монтажных работ

Стакан. Монтаж крышных вентиляторов на твердую поверхность начинается с фиксации на свое место стакана. Он может иметь форму круга или квадрата, изготовленную из оцинкованной стали или железобетона. Присутствие колодезных отверстий или вентиляционных шахт дает повод для постановки такого устройства.

В другом варианте стакан ставится в вертикальную позицию на главное основание кровли. Диаметр стаканов изнутри может иметь показатели в 700, 1000 и 1450 мм, в то время как высота соответствует 400 мм.

Сначала в стакане проделываются отверстия для поддона, после этого он фиксируется на крыше.

Затем поддон устанавливается на основание стакана, при этом обратный клапан крепится к самому вентилятору.

Варианты установки вытяжного крышного вентилятора.

Поддон. Этот элемент собирает влагу и избавляется от ненужной сырости. Для монтажа поддона используются болты, гайки и шайбы. Этот элемент закрепляется на стакан еще до определения вентилятора на свое место. Перед проведением главных работ в средней части поддона делаются проемы диаметром 14 мм, расстояние между ними равно 200 мм. Стенки боковых частей и тяги укрепляются болтами.

Обратный клапан. Этот элемент закрепляется на вентилятор перед его фиксацией на стакан

Накануне проведения мероприятий по монтажу важно прикрутить транспортировочные винты, которые останавливают створки клапана. Следует проверить эту часть на предмет беспрепятственного перемещения

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
