Делаем отопление частного дома своими руками трубами из металлопластика: выбор комплектующих и советы по установке

Достоинства и недостатки

Перед комплектующими из других материалов у металлопластиковых труб есть несколько преимуществ:

• Простота и удобство монтажа и предмонтажных работ. Трубы из металлопластика легко транспортировать и хранить благодаря их малому весу и удобной форме выпуска – длинномерные изделия скручены в мотки-бухты, которые занимают мало места. При монтаже перенос целой бухты требует меньших усилий, чем перемещение металлических труб. Нарезка и соединение металлопластиковых изделий не требует сложного оборудования и особых навыков. Гибкие и эластичные трубы при монтаже можно повернуть под любым углом и даже развернуть в обратную сторону без использования фитингов-уголков. А так как металлопластиковые трубные изделия выпускаются в виде длинномеров по 50-200 м, то и соединительных муфт для оборудования трубопровода потребуется немного.
• Возможность прокладывания трубопровода открытым и закрытым способом в помещениях, в том числе, с уже выполненной отделкой. Металлопластиковые трубы имеют презентабельный вид и не портят интерьера, а так как для их соединяют без сварки, проложить трубопровод можно даже после выполнения чистовой отделки помещений.
• Надежность образуемого трубного контура. Трубопроводы большой протяженности прокладываются с минимальным количеством соединительной арматуры, поэтому имеют минимум узлов, в которых возможны протечки.
• Устойчивость к коррозии и образованию засоров и наростов на внутренней поверхности. Полимерные внутренние и внешние стенки не подвержены коррозии и надежно защищают алюминиевый армирующий слой изнутри от разрушающего воздействия транспортируемого вещества, и снаружи – от внешней среды. Кроме того, пластик позволяет изготовить изделия с абсолютно гладкими стенками, за которые не цепляются мелкие частицы, движущиеся вместе с рабочей средой, благодаря чему трубы с полимерным покрытием не склонны к зарастанию и заиливанию даже на участках разворота на 180 градусов.
• Способность поглощать звуки и вибрации движущейся рабочей среды. В отличие от металлических труб, металлопластиковые почти не пропускают внутренние шумы наружу, поэтому подходят для оборудования длинных тепловых контуров даже в спальнях и детских комнатах.
• Продолжительный срок службы. При соблюдении правил эксплуатации металлопластиковые изделия могут прослужить до 50 лет – полимерная оболочка не теряет со временем своих технических свойств и помогает сохранить их и армировочной алюминиевой прослойке.

Рекомендуем ознакомиться: Использование трубы НПВХ в напорных системах

Однако по некоторым качествам металлопластиковые трубы значительно уступают аналогам из других материалов:

• Горючесть и выделение токсичных соединений при возгорании. Металлопластик пожароопасен, поэтому для прокладывания открытого трубопровода в мастерских, котельных и других помещениях, где есть открытые источники огня или высокой температуры, такие трубы неприменимы.
• Ограниченность сфер применения, связанная с узким диапазоном рабочих температур и давлений, светобоязнью и небольшим типоразмерным рядом труб. Температуры ниже -40 градусов металлопластик не выдерживает и ломается, а при длительном воздействии температур выше +95 градусов деформируется, при температуре выше +130 градусов – начинает плавиться. Рабочее давление ограничено 10-20 бар, при более высоком также начинается деформация стенок, при достижении 80-90 бар металлопластик разрушается. Для уличных коммуникаций металлопластиковые изделия не применимы из-за неустойчивости пластика перед ультрафиолетом. Диаметр труб невелик – от 16 до 63 мм, а длина трубы в самой большой бухте составляет всего 200 м, тогда как пределы диаметров изделий из других материалов в десять раз шире, а длина полимерных труб в бухтах может достигать километра.
• Сужение пропускной способности трубопровода в узловых точках из-за возможности соединения труб только обжимными и пресс-фитингами, штуцеры которых устанавливаются внутри торцов труб. Гладкую полимерную трубу без зажатия ее между двумя деталями в фитинге зафиксировать невозможно.
• Невозможность выполнения абсолютно надежных узлов. Сварной метод не применим для металлопластика, так как это не сплав, а комбинация слоев, имеющих разные температуры плавления и возгорания. Фитинговое же соединение позволяет образовать узлы, надежность которых можно гарантировать лишь на ближайшие 3-5 лет. Из-за этой особенности металлопластиковые трубы нельзя прокладывать полностью скрытым способом, обязательно нужно оставлять ревизионные окошки в местах соединения, а узлы периодически подтягивать.

Классификация однотрубных отопительных систем

Существует два разных вида однотрубных систем отопления:

1. Вертикальные. Данный вид систем используется в двухэтажных зданиях. Приборы в таком случае располагаются друг под другом (допускается лишь незначительное смещение) и соединяются общим стояком. Конструктивно эта схема больше похожа на комбинированную, поскольку в ней очень хорошо заметна разница между подающей и обратной магистралью. Насос в данной системе не обязателен, но его всегда можно установить для надежности.
2. Горизонтальные с нижней разводкой. Такая схема отопления в одну трубу используется в одноэтажных домах, имеющих небольшую площадь. Естественной циркуляции в таком случае вполне достаточно, хотя встречаются и системы с установленным насосом.

Подключать отопительные приборы можно тремя способами:

• Снизу;
• Сбоку;
• По диагонали.

Наибольшее распространение получило нижнее подключение радиаторов, которое ценится за практически незаметные трубы, что улучшает интерьер помещений. Впрочем, с точки зрения эффективности такой вариант далек от идеального – теплоотдача батарей в данном случае заметно снижается.

Монтаж металлопластикового трубопровода для центрального отопления

Чтобы установка отопления своими руками была выполнена быстро и легко, следует соблюдать некоторые правила. Основные рекомендации изложены ниже:

• Монтаж можно совершать при температуре воздуха +10 градусов и более;
• Если материалы длительное время сохранялись при более низких температурах, следует дать им время для нагревания перед началом работы;
• Поверхностную укладку трубопровода выполняют только после того, как завершатся работы по стяжке стен;
• Резать трубопровод желательно специальным резаком или труборезом;
• Для гибки магистралей используют трубогиб, который предотвращает изделия от заломов и чрезмерных изгибов;
• Магистрали крепятся к стене с помощью специальных хомутов.

Пресс клещи для металлопластиковых труб

Система центрального отопления может быть установлена как с использованием компрессионных, так и с применением обжимных фитингов. Для соединения компрессионными фитингами, необходимо провести такие этапы работы:

1. Отрезать необходимый отрезок трубопровода.
2. Использовать калибратор для придания торцу трубы идеально круглой формы.
3. Надеть гайку и зажимное кольцо.
4. Вставить штуцер фитинга до упора.
5. Установить зажимное кольцо.
6. Накрутить накидную гайку.

Необходимо быть очень осторожным и не применять излишних усилий при закручивании гайки. Сигналом о прекращении работы должны стать характерные потрескивания.

2 Выбор типа труб на основе полипропилена для частного дома

Отопительная система в частном домовладении имеет некоторые отличия от таковой в многоквартирном доме. Основные из них следующие:

• Возможность самостоятельного проектирования с изменение готового проекта «на ходу», что открывает большие возможности для реализации различных схем монтажа.
• Невысокое магистральное давление и практически полное отсутствие гидроударов.
• Выбор теплоносителя в системе определяет собственник частного дома. Имеется возможность поменять теплоноситель в любое время.
• Небольшая протяженность трубной магистрали исключает воздушные пробки.
• Установка циркуляционного насоса позволит увеличить скорость потока теплоносителя и обеспечит более равномерное распределение тепла по всему строению.

Существует широкий выбор размеров труб из полипропилена

Современная промышленность предлагает широчайший выбор типов и размеров труб из полипропилена. Чтобы грамотно подобрать необходимый вариант для конкретного частного дома, перечислим наиболее распространенные полипропиленовые трубы, предлагаемые на рынке, с указанием эксплуатационных характеристик.

Труба PN-10

Полипропиленовые проводники этого типа производятся с наружным диаметром 20 – 110 мм и внутренним 16,2 – 90 мм. Толщина стенок материала при этом составляет от 1.9 до 10 мм, в зависимости от диаметра. Изготавливаются из тонкостенного полипропилена чаще всего однослойного, который имеет рабочую температуру до 20 С и давление до 1 МПа. Реализуется отрезками по 4 метра. Такие трубы нельзя применять в системах отопления, они предназначены для бытовых нужд по подаче холодной воды на небольшие расстояния без давления в магистрали.

Труба PN-16

Данный тип изделий характеризуется более толстыми стенками по сравнению с вышеописанным вариантом. При этом внешний диаметр идентичен изделиям PN-10, а вот внутренний немного меньше – он варьируется от 14,4 до 79,8 мм. Диапазон рабочих температур теплоносителя – от 0 С до 60 С, а рабочее давление 1,6 МПа. Форма выпуска – отрезки по 4 м. Стоит отметить что данный тип труб в отоплении используется достаточно редко, так как верхний предел выдерживаемых температур в 60 С низок для систем отопления, а стоимость таких изделий сравнима со стоимостью более функциональной продукции. Рекомендуется применять такие проводники для монтажа теплых полов, где эксплуатационная температура обычно не выше 50 С, или для горячего водоснабжения.

Труба PN-20

Изделия характеризуются как универсальные проводники, используемые для отопления и подачи горячей воды. Однако при использовании в магистралях отопления частного дома, рекомендуется монтировать из них только обратный водопровод, так как температура подаваемого теплоносителя от индивидуального котла отопления в отличие от магистрали центрального отопления, может доходить до 100 С, а максимальная эксплуатационная для этого типа проводников составляет 80 С. Имеют двухслойную структуру, что обеспечивает повышенную прочность и пластичность. Внешний диаметр – от 16 до 110 мм, внутренний – от 10,6 до 73,2 мм, при толщине стенок 1,6 – 18,4 мм. Как видно из названия, максимальное рабочее давление составляет 2 МПа. Использование данной продукции целесообразно для обустройства теплых полов, обогреве теплиц, горячего водоснабжения, при монтаже отопительной магистрали в квартирах с центральным отоплением.

Трубы PN-25

Являются наилучшими для обустройства систем отопления в частном доме. Благодаря двухслойному исполнению и наличию алюминиевого или стекловолокнистого армирования между слоями, обладает повышенными эксплуатационными характеристиками. Такие изделия способны выдержать постоянную температуру наполнителя до 95 градусов, имеют улучшенные прочностные характеристики, высокие теплоизоляционные свойства. Внешний диаметр труб PN-25 варьируется от 21,2 до 77,9 мм, внутренний – от 13,5 до 50 мм. Форма выпуска стандартна – отрезки по 4 м.

Внутренний армирующий слой снижает коэффициент расширения трубопровода, что уменьшает деформационные микроповреждения полипропилена и увеличивает срок службы изделия.

Преимущества перед другими

Металлопластиковые трубы особенно отличаются долговечностью и эффективностьюЗадаваясь вопросом: где купить металлопластиковые трубы для отопления, необходимо помнить, что нужно обратить внимание на основные положительные качества товара, предоставляемого каждым производителем:

• Металлопластиковые трубы не подвержены коррозии, на них не образуются отложения, засоры. Гладкая внутренняя поверхность не подвержена действию окислительных процессов. Материал не изменяет свое состояние, а состав переносимой жидкости не меняется на протяжении всего срока службы.
• Стойкость к воздействию агрессивной среды на внешний слой.
• Исключено образование ила, зарастание во внутренней части трубы даже по прошествии 10 лет эксплуатации.
• Простота в использовании. Монтаж металлопластиковых труб считается одним из самых простых, так как они быстро, не вызывая затруднений, крепятся, легко гнуться, в процессе установки проявляют высокую стойкость к повреждениям. Отмечается их небольшой вес, который способствует ускорению работ по креплению труб.
• Износостойкость. Внутренняя поверхность очень прочна, поэтому не деформируется даже при высоких скоростях перемещения рабочей среды.
• Эффективность. У полимерных материалов, применяемых в производстве металлопластиковых труб, коэффициент теплопроводности намного меньше, чем у металлов, поэтому потери тепла сведены к минимуму.
• Небольшое количество соединений. Эластичность и гибкость труб характеризуется наивысшими показателями, поэтому для обхождения углов и неровностей на поверхности не потребуется использование дополнительных фитингов, что значительно увеличивает надежность всей системы.
• Во время монтажа металлопластиковых труб образуется минимальное количество отходов.
• Трубы для отопления продаются в бухтах, поэтому потребитель может заранее замерить необходимые параметры материала, а продавец отрежет такой метраж, который укажет покупатель.
• Требуется стандартный набор инструментов. Без дополнительных обработок и ограничений можно поместить трубы под стяжку, то есть после установки залить бетоном.
• Проводить ремонт можно без использования профессионального трубогибочного и сварочного оборудования, поэтому владелец, обладая необходимыми знаниями, сможет провести ремонтные работы самостоятельно.
• Невысокая цена. Закупка оборудования и затраты на оплату труда работников обходятся в небольшую сумму, так как стоимость исходного материала и время, затрачиваемое на установку, невелики.

Обзор производителей и цен

Металлопластиковая продукция изготавливается во многих странах: в России, Германии, Италии, Китае, Турции и так далее. Современный рынок постоянно растет, поэтому производителям приходится выдерживать жесткую конкуренцию. Главная цель компаний — создать действительно качественную продукцию, соответствующую всем требованиям.

При выборе коммуникаций немалое значение имеет цена, особенно если планируется обустраивать магистрали большой протяженности. Трубы из металлопластика для отопления могут иметь разную стоимость за метр, которая указывается на сайте производителя или официального дилера.

Среди доступных фирм стоит выделить компании Aquapipe и LTM из Турции и Китая соответственно. Несмотря на сравнительно низкую стоимость, продукция отличается достойным качеством и соответствует всем стандартам.

Трубы из металлопластика для отопления, цена за метр в рублях:

• Valtec — от 70;
• Fado — от 102;
• Golan — от 175;
• Henco — от 35;
• Kermi — от 78;
• Polvax — от 70;
• Rehau — от 165.

Даже известные бренды предлагают доступную стоимость на выпускаемую продукцию. Нужно учитывать, что цена зависит и от диаметра изделия.

Цены на трубы из металлопластика

трубы из металлопластика

Монтаж полипропиленовых труб своими руками

Сделать самостоятельно современную систему отопления из полипропилена  – задача несложная. Чтобы смонтировать систему, необходимо применять две основные спецтехнологии:

• сварка раструбная, когда один конец трубы вставляется в другой, нарочно для этого расширенный;
• муфтовая сварка, когда при соединении труб используются специальные детали и муфты.

Резьбовое соединение используется редко. Для его монтажа необходимы фитинги с раструбами. Если по плану необходимы трубы с калибром пошире, используется сварка встык. В этом случае получается отличный результат, стыки высокой надежности и для него не требуется применение муфт.

Какой пластик применяется при производстве

При изготовлении трубы из металлопластика для отопления или водопровода применяются разные типы полимеров. В качестве таковых полимеров выступают:

1. Полиэтилен сшитый PEX или линейный PE-RT. Такой тип полиэтилена способствует обеспечению трубам максимальной прочности, а также надежности и износоустойчивости. Главное достоинство этих типов полимеров в том, что они повышают эксплуатационный ресурс устройства в несколько раз. Устройства из этого материала высокоустойчивы к температурным колебаниям, механическому влиянию и варьированию давления, и применяются, как для возведения отопительной сети, так и для сооружения водоснабжения.
2. Полиэтилен низкого давления PEHD, PE-RS, PE, HDPE — это более дешевый и менее практичный материал по сравнению с первым. Трубы, которые изготовлены с применением такого рода полимера, имеют узкую сферу применения. В частности, технические параметры таковых изделий заключаются в ограничении температурных показателей теплоносителя до +75 градусов. Рекомендуется применять такой материал для сооружения водопровода и транспортировки холодной воды. Неустойчив полиэтилен низкого давления к ультрафиолетовому излучению, поэтому если обустраивается система снаружи, то обязательно требуется ее защита от попадания солнечных лучей.

Если выбираете трубу из МП для того, чтобы соорудить отопительную систему дома или в квартире, то учитывать тип пластика рекомендуется для того, чтобы исключить преждевременный износ материала. Если сэкономить и купить дешевый металлопластик, то уже через 5-8 лет понадобится капитальная замена конструкции, поэтому здесь требуется ответственный и грамотный подход к выбору труб.

Конструкция изделий

Конструктивные особенности металлопластиковых коммуникаций позволяют их ставить на отопление. Внутренний слой выполнен из специального пластика – модификации полиэтилена, обладающего повышенной прочностью. Он не окисляется и не накапливает соли на поверхности благодаря шероховатости всего 4*10-3 мм. Кроме того, такой полиэтилен очень термостойкий.

Специальный состав для соединения пластика и следующего слоя из металла характеризуется высокой адгезией к обоим материалам. Центральный элемент конструкции – алюминий, обеспечивающий изделию гидравлическую стойкость. Технология его изготовления придает металлу особую пластичность с сохранением прочностных характеристик при толщине 2-3 (*10-1) мм.

Далее наносится еще одна клеевая прослойка и наружный пластиковый слой. Металл защищен с обеих сторон полимером и не испытывает отрицательного внешнего воздействия.

Металлопластиковые трубы — это многослойное изделие, внутренняя и внешняя поверхность которого покрыта полимером

Если металлопластиковые трубы ставить на отопительную систему, то при правильной сборке она без сбоев прослужит долгое время. Изготавливают изделия такого типа многие фирмы, среди которых Valtec, Uponor, Rehau, Henco, Sanha, Kermi и другие.

Какую разводку полипропиленовых труб для дома выбрать

Схема отопления частного дома выбирается в зависимости от его объема и количества этажей. Обычный одноэтажный дом отапливают с помощью естественной циркуляции. Батареи располагают вдоль стен и присоединяются к агрегату отопления. Для строений в 2-3 этажа большой площади выполняют подачу теплоносителя под давлением.

Разводка с естественной циркуляцией

В однотрубной схеме отопления с естественной циркуляцией используется расширительный бак, расположенный на чердаке, движения жидкости осуществляется по закону гравитации. батареи соединены последовательно. По мере прохождения теплоносителя, он остывает. В последнюю батарею поступает охлажденная жидкость.

Эта модель не обеспечивает равномерного обогрева помещения. Используется в одноэтажных и частных домах небольшой площади.

Разводка с принудительной циркуляцией

Принудительная циркуляция осуществляется с применением насоса, обеспечивающего давление в полипропиленовом трубопроводе. Его производительность зависит от количества перегоняемой жидкости.

Схемы с принудительной циркуляцией применяют в многоэтажных домах при горизонтальной и вертикальной компоновке труб.

Как правильно уложить поленья

Чтобы дрова оставались пригодными для использования их необходимо правильно уложить. Для этого нужно придерживаться следующих правил:

1. Если не предусмотрено специальное сооружение для дров, и вы будете складывать их на открытой местности подложите под дрова шпалеры.
2. Важный момент. Первый ряд, уложенных дров должен быть расположен на два-четыре сантиметра над землей.
3. Дрова, сложенные в ряд, необходимо укладывать под наклоном к следующему ряду.
4. Если нет дровяника под поленницу, нужно укрепить дрова вертикальными подпорками.
5. Обязательно сверху накройте дрова шифером или пленкой.

Из чего состоят металлопластиковые трубы?

Металлопластиковая труба — это алюминиевая конструкция, обрамленная с двух сторон защитным слоем из полиэтилена. Трубы скрепляют путем сварки лазером, используя технологию стыковки, иногда прибегают к помощи ультразвука, тогда применят способ фиксации швов внахлест.

В металлопластиковых трубах не могут скапливаться отложения солей, они не поражаются ржавчиной, так как их внутренняя гладкая поверхность покрыта пластиком. Опасность протечки нивелируется.

Не ломай голову, смотри, как устроена печь буржуйка чугунная. Ищешь, где купить трубы для отопления металлические? Тебе сюда: https://prootoplenie.com/otopitelnoe-oborudovanie/truby/iz-metalla.html

Как должна устанавливаться труба пластиковая для отопления тут.

На наружной поверхности пластик нужен для защиты трубы от мелких повреждений, которые могут наноситься механическим путем, и конденсата. Чтобы полиэтиленовые слои надежно соединялись с алюминием, применяется специальный клеящий состав.

Металлопластиковы трубы для отопления — одни из самых популярных, поскольку имеют хорошие технические характеристики

Многие фирмы-производители разрабатывают клей по самостоятельно изобретенной технологии, поэтому потребители не знают всех использованных компонентов. Гибкость трубы, ее прочность и долговечность полностью зависят от качества клеящего состава, если он потеряет основные свойства, труба может расслоиться, в результате чего возникает протечка. У проверенных фирм некачественный клей не производится, а трубы долгое время исправно служат.

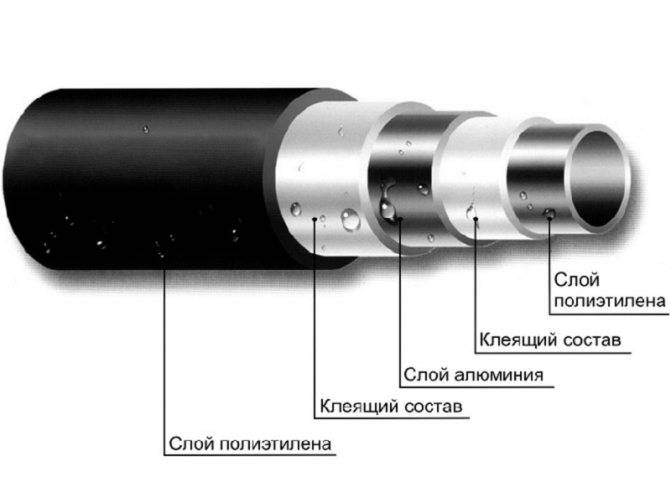

Структура трубы:

• Внутренний слой полиэтилена.
• Клеящий состав.
• Алюминий, служащий каркасом.
• Клеящий состав.
• Внешний слой полиэтилена.

Сшитый полиэтилен применяется для внутренней части конструкции. Использование PE-Xc позволяет сделать трубы максимально надежными. При физической сшивке такого полиэтилена наблюдается образование большого количества связей в молекулах, что придает материалу повышенную прочность. Сшивку проводят во всех направлениях, поэтому есть возможность создать молекулу с таким числом атомов, в скольких есть необходимость.

Клеящий состав необходим для скрепления полиэтилена с алюминием и придания конструкции прочности, поэтому его применяют как второй и четвертый слои. У полиэтилена и алюминия различный коэффициент линейного теплового расширения, поэтому в процессе использования каждый материал расширяется по-разному. Внутри конструкции создается напряжение, которое максимально нивелируется с помощью клеящего состава, специально разработанного для соединения алюминия с полимером.

Алюминиевая фольга — основной третий слой. Производители используют чистый алюминий, иногда применяется более надежный — легированный.

В качестве внешнего слоя используется полиэтилен повышенной плотности PEHD. Некоторые производители применяют перспективный термостойкий полиэтилен PE-RT/Al/PE, содержащий большое число атомов углерода, выполняющих связующие функции.

Выводы

Общие выводы можно сделать такие: при использовании качественных материалов и наличии «прямых» рук металлопластиковые трубы для отопления использовать можно. Причем они, даже при своих недостатках, в системах отопления ведут себя лучше стали. Но это справедливо только для качественных «фирменных» материалов и для систем, в которых теплоноситель не разогревается выше 95оС. При централизованном отоплении таких температур просто быть не может, потому металлопластик можно использовать смело. При индивидуальном отоплении с котлами на автоматическом управлении проблем быть не может: в них можно выставлять температуру теплоносителя. А если так, то выставите 85-90оС и будет себя и армированный полипропилен (PP или ПП) и металлопластик (МП) чувствовать отлично.

Сложнее с пластмассовыми трубами будет в системах с твердотопливными котлами: если не установлена защита от перегрева, то теплоноситель может быть выше 95оС. Некоторые супер-качественные МП и ПП трубы переносят нечастые превышения предела. Но именно «переносят» и «нечастые». Чтобы выровнять температуру в системе с котлом на твердом топливе нужно ставить теплоаккумуляторы. Они забирают на себя «излишек» тепла в режиме максимального горения, а потом отдают накопленное тепло, когда котел притух. Вот при таком устройстве и в этом случае можно ставить пластик.
