Какую трубу использовать для печки в бане

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

  • Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
  • На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.
  • Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
  • Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.
  • Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
  • В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.
  • Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
  • Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Смотрите видео

вечная печь для бани

Watch this video on YouTube

Правила выбора длины трубы

Если труба выходит из кровли на расстоянии от 0,5 м до 1,5 м от конька крыши, то она по нормам должна возвышаться над ним на 0,5. Это экономит материал дымохода и обеспечивает наиболее эффективное отопление. В этом месте во время снегопада собирается наименьшее количество снега, что исключает протечки во время таяния. В нормах оговаривается, что полученная расчетная длина не должна быть менее 5 метров, если измерять ее от поверхности колосников до верхнего края трубы.

При выходе дымохода на поверхность в более чем 3 метра от конька, следует провести горизонтальную линию от наивысшей точки, а снизить ее на величину от 10º относительно горизонта. Выше ее и заканчивается оголовок трубы. Если рядом построены другие здания, то высоту дымохода принимают выше, чем соседние кровли. Для очень высоких соседних домов применяют правило 45º, то есть проводят под этим градусом прямую линию от соседней кровли до той, где делают дымоход, и оголовок устраивают немного выше мысленной прямой.

Популярные производители и модели

Для того, чтобы выбрать печь, соответствующую особенностям помещения и потребностям владельца, необходимо учесть ее рабочие качества. Однако, надо знать наиболее известных производителей подобной продукции. Это поможет сразу отсечь изделия различных безымянных фирм, качество и долговечность которых весьма сомнительны.

Рассмотрим несколько моделей металлических печей от популярных и надежных производителей.

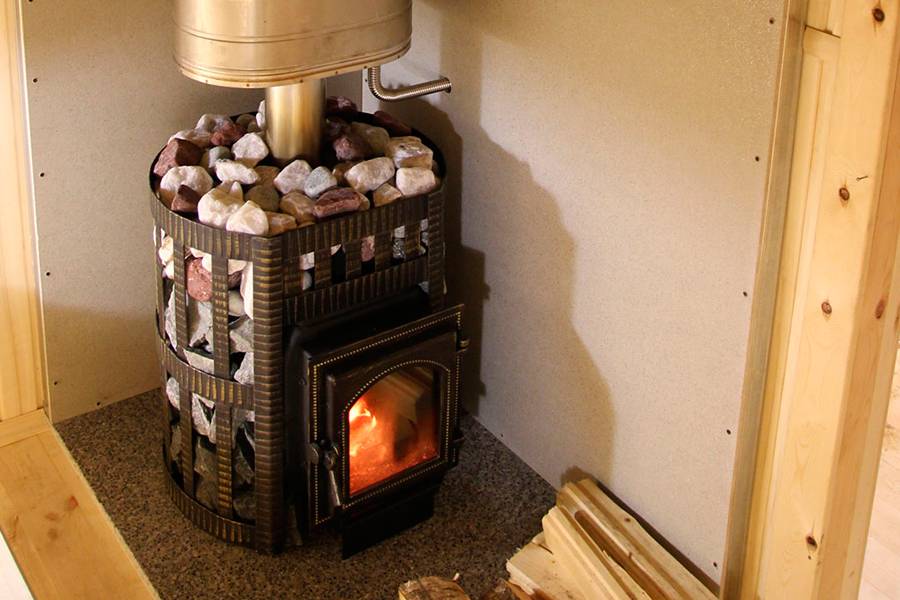

Чугунные печи:

Гефест ПБ-04 МС

Компактная печь отечественного производства. Конструкция с открытой каменкой, выносной топкой, мощностью 12 кВт (для помещений до 15 м3).

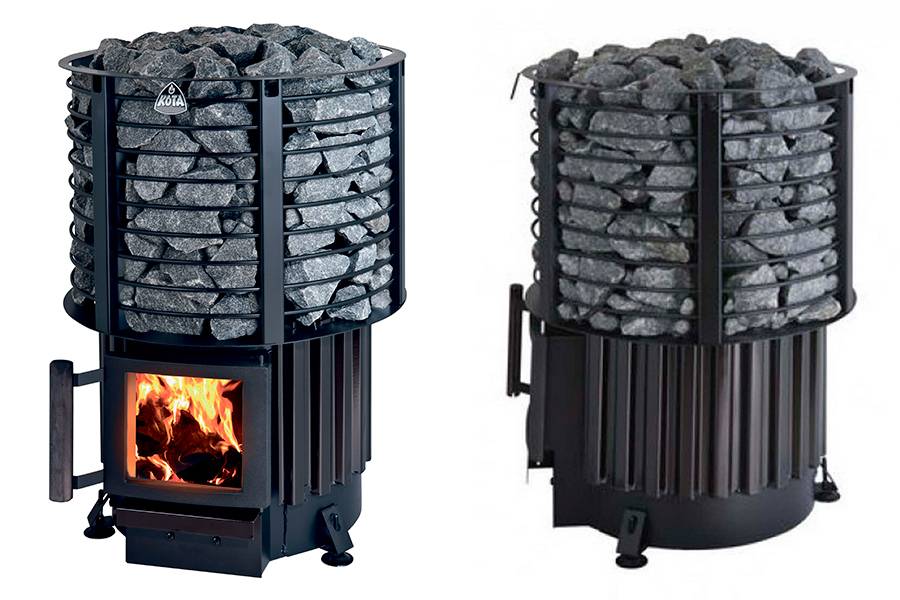

ВЕЗУВИЙ Легенда Стандарт 16

Печь оснащена оградительной решеткой, обеспечивающей защиту от ожогов. Максимальный объем парной — 18 м3, вес — 92 кг.

Финская печь из чугуна, рассчитанная на обогрев помещения до 16 м3.

Стальные печи:

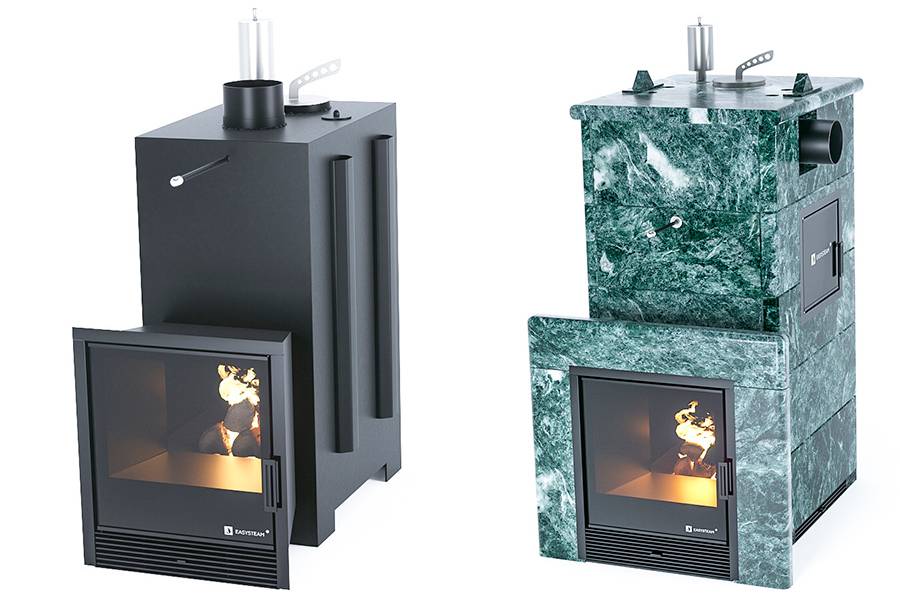

Анапа

Продукция российской компании Изистим, изготовленная из жаропрочной нержавеющей стали (толщина 5 мм). Корпус гнуто-сварной, что исключает возможность температурных деформаций. Производитель может на заказ облицевать печь натуральным камнем — талькохлоритом или змеевиком. Каменка закрытого типа, масса камней — 55 кг.

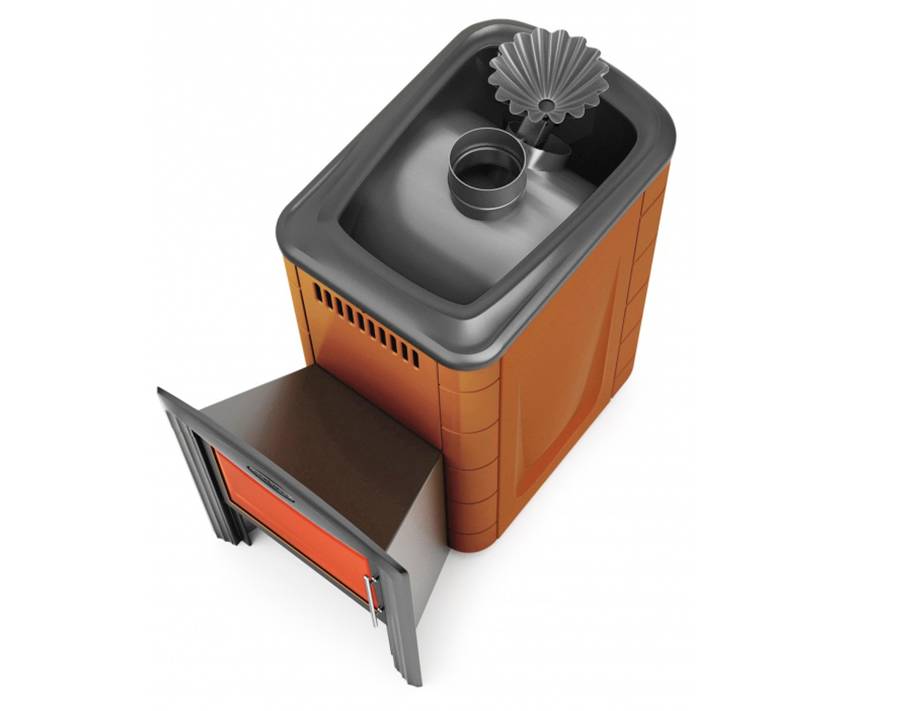

Ангара 2012

Продукция отечественной компании Термофор. Печь изготовлена из жаропрочной низколегированной стали (содержание хрома — 16 %). Оснащена встроенным теплообменником. Объем помещения — до 18 м3. Имеет две каменки — внутреннюю (33 кг) и внешнюю (30 кг).

Везувий Русский пар

Это целая модельная линейка стальных печей, обладающих разной мощностью и рассчитанных на обогрев помещений от 9 до 32 м3. Открытая каменка размещена в корзине из стальных полос, а модели с закрытой каменкой находятся в бочкообразном корпусе.

Газовые печи:

Уралочка 24

Напольная каменка, предназначенная для обогрева помещений до 24 м3. Модель универсальная, можно вместо газа использовать дрова. Комплектуется горелкой, блоком управления, системой пьезорозжига. Можно использовать дополнительные опции — бак для воды, парогенератор, экран-конвектор.

Русь 18 ЛКГД

Еще одна газо-дровяная печь от отечественных производителей. Печь безопасная и очень экономичная — расход газа в максимальном режиме составляет всего 1,5 м3/час.

TMF Уренгой Inox БСЭ

Газовая печь, предназначенная для пристенной установки в бане объемом до 12 м3.

Рассмотрены только самые популярные модели металлических печей. В продаже их гораздо больше, пользователи могут выбрать оптимальный для себя образец.

Защитные материалы деревянных конструкций

Из-за того, что дымоход и печь быстро накаляются, может произойти возгорание. Тем более, что по традиции материалом для бани выступает древесина. Еще в былые времена было принято изолировать стены, потолок, печь, дымоход асбестовым слоем, глиной и иными доступными материалами, достаточно плохо проводящими тепловую энергию и стойкими к повышенным температурам.

Так чем обложить трубу от печки сегодня? Изоляция конструкции дымохода необходима и с целью пожаробезопасности, и защиты от конденсата, чтобы остывание происходило медленнее, а дымовыводящая система служила дольше.

Не всегда для обкладки трубы нужен кирпич красного цвета, хотя он наделен превосходными теплоизоляционными свойствами. Причина в том, что подобная конструкция не для каждой бани сочетается по дизайну.

Чтобы лучше понять, чем обернуть трубу дымохода от возгорания, рассмотрим два варианта изоляционных материалов в виде:

  • теплоизола;
  • фольгоизола.

Как выбрать

Металлические печи приобретаются в готовом виде. Это удобно, так как покупатель получает сразу готовую печь, обладающую известными параметрами и возможностями. При этом, есть и самодельные печи. Они вполне функциональны, но не обладают такой внешней привлекательностью, как готовые промышленные образцы.

Кроме того, самодельные печи могут быть изготовлены только из стали. Если использовалась нержавейка толщиной 4-5 мм, срок службы печи будет достаточно продолжительным. Если же печь сварили из обычной листовой стали малой толщины (2-3 мм), она довольно быстро прогорит (хотя и здесь все зависит от нагрузки и особенностей конструкции).

Чаще всего, металлическую печь выбирают, руководствуясь следующими критериями:

тип топлива

Это самый главный момент, определяющий большинство параметров печи. Большинство пользователей предпочитает дровяные печи (поэтому они преобладают в ассортименте торговых сетей);

размер каменки

Если она велика, придется потратить много топлива для нагрева. Однако, большая каменка долго остывает, поддерживая температуру в бане после завершения растопки печи;

мощность

Как правило, этот показатель используется не в обычном значении — в киловаттах, а в виде объема, который данная печь способна прогреть;

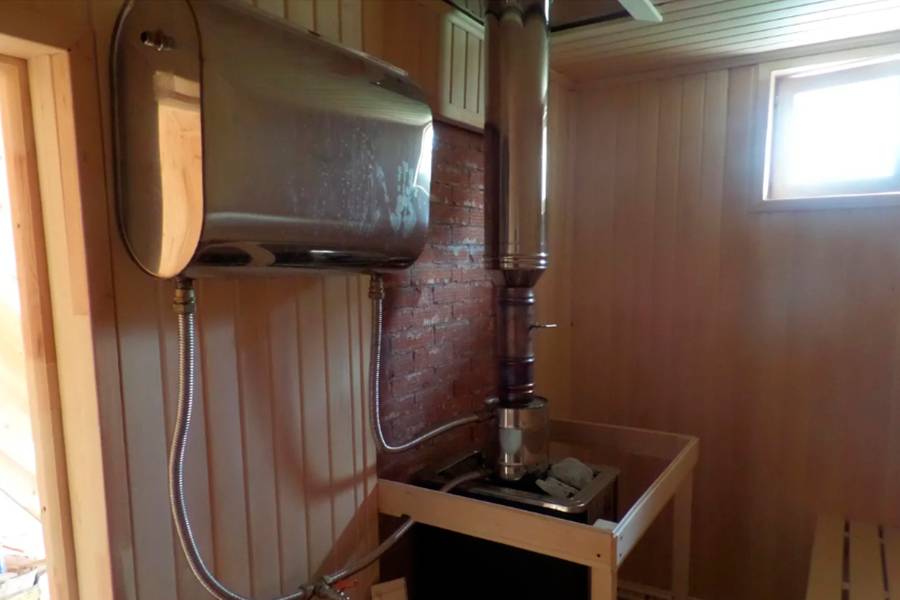

наличие бака с водой

Это удобный и практичный способ подготовки горячей воды;

материал печи — сталь или чугун

Стальные печи дешевле, но чугунные — качественнее и долговечнее.

Обустройство трубы в бане

Решая вопрос о том, как сделать трубу в баню правильно, и, конечно же, надежно, требуется выяснить многие моменты. Среди них — те, которые связанны с видами, конструкциями, требованиями к размерам, и с особенностями монтажа и эксплуатации. Это необходимо для ее безупречной работы.

Разновидности дымоходов для бани

Внутренний и наружный дымоходы для бани

Дымовая труба на баню может быть внешняя и внутренняя и каждая разновидность обладает своими преимуществами и недостатками. Для внешнего дымохода характерно то, что у него наименьшая пожароопасность, он более прост в креплении и установке. К недостаткам относится его расположение на улице, в результате чего, велики теплопотери.

Для внутреннего дымохода нет понятия теплопотерь, тепло остается внутри, но монтировать его гораздо сложнее. Более серьезным недостатком является повышенная пожароопасность.

Нужно сказать, что современные материалы позволяют свести имеющиеся недостатки внешних и внутренних дымоходов к минимуму. Но среди рекомендаций о том, как сделать трубу в бане, преобладает мнение, что лучше всего обустройство внутреннего дымохода.

Особенности, которые имеет дымоход в бане

При установке дымохода в бане должны быть приняты во внимание основные особенности конструкции, которые определяются используемыми материалами и элементами. К таким особенностям относятся:

К таким особенностям относятся:

  • высокие температуры;
  • экологические и санитарные нормы;
  • и, конечно же, учитывается здание самой бани, которое в большинстве случаев является полностью деревянным.

Для успешного проведения установочных работ нельзя пренебречь следующими основными принципами:

  1. В качестве материала должны использоваться черный или оцинкованный металл, керамика или кирпич. Асбестоцемент и алюминий не подходят.

Элементы сборного дымохода для бани

  1. При выборе изоляции на первом месте должны стоять такие характеристики, как экологическая безопасность и негорючесть материала. Отлично подходят керамзит и каменная вата.
  2. Теплоизоляционные и отражающие поверхности должны покрываться материалами, фольгированным металлом. При этом стоит помнить, что фольгированная алюминием теплоизоляция очень похожа на покрытие из блестящего лавсана, температура плавления которого меньше 300 градусов.

Фольгированный материал для теплоизоляции

  1. В процессе обустройства дымохода нужно убедиться в отсутствии контактов с элементами бани, являющимися деревянными. Это одно из требований правил пожарной безопасности.
  2. Обеспечить пожарную безопасность можно используя сэндвич трубы, которые устанавливают в перекрытия. В качестве заполнителя используется керамзит или базальтовая вата.

Специальные сэндвич трубы для дымоходов

  1. Когда выводится труба бани через крышу, тоже должно быть исключено соприкосновение с материалами кровли. Для этого необходимо использование специального металлического кожуха.
  2. Чтобы уплотнить швы и стыки между защитным коробом, который устанавливается в крыше или перекрытии и трубой желательно использование специального алюминиевого скотча или фольги.

Форма и высота дымохода для бани

Самой практичной формой дымохода для бани является цилиндрическая. Диаметр трубы для бани не должен быть меньше, чем диаметр отверстия, которое имеет печь или котел. Больше можно, меньше нельзя.

Подбирая диаметр, необходимо отталкиваться от того, что площадь поперечного сечения должна быть от 8 квадратных сантиметров на каждый киловатт мощности. При самостоятельном расчете стоит применять формулу площади круга.

Высота трубы в бане определяется с учетом того, какую высоту имеет здание, какой тип крыши, и каковы размеры прилегающих строений. Создавая проект, должна быть учтена высота трубы над крышей.

Согласно санитарным нормам и правилам, труба на крыше бани должна быть следующей высоты:

  • 50 см выше конька, если она расположена ближе 1,5 м к коньку;
  • на одном уровне с коньком или немного выше, если расстояние составляет от 1,5 м до 3 м;
  • если расстояние больше 3 м, то такой же ориентир на линию, проведенную от конька вниз, под углом 10 градусов к горизонту;
  • для плоской крыши высота должна быть не меньше одного метра;
  • если высота трубы печи бани над крышей составляет 1,5 м и более, то она должна дополнительно фиксироваться растяжками.

Определение высоты трубы на крыше бани

Трубы из нержавеющей стали

Есть довольно много причин, из-за которых происходит образование конденсата на внутренней или наружной поверхности труб. Именно поэтому некоторые специалисты рекомендуют использовать нержавеющую сталь в качестве основного материала при изготовлении труб. Этот вид металла имеет высокую устойчивость к атмосферному воздействию и может прослужить на протяжении достаточно длительного периода. Среди основных преимуществ отметим:

  1. Небольшой вес конструкции, что определяет отсутствие надобности в возведении специального фундамента.
  2. За счет повышенной устойчивости к воздействию повышенной влажности конструкция имеет длительный срок эксплуатации.
  3. Внутренняя поверхность гладкая, что определяет отсутствие вероятности накопления налета.
  4. Простота выполнения монтажных работ.
  5. Труба из нержавеющей стали может монтироваться на момент возведения сооружения или после завершения этой работы.

Кроме этого уделим внимание и на приемлемую стоимость данного материала. Однако есть и несколько недостатков, среди которых отметим:

Однако есть и несколько недостатков, среди которых отметим:

  1. Есть необходимость в выполнении работы по утеплению снаружи. В противном случае перепад температуры становится причиной образования большого количества конденсата.
  2. В некоторых случаях нержавеющая сталь не подходит под стиль оформления сооружения.

При желании можно провести декорирование трубы при помощи специального кожуха, который имитирует кирпичную кладку или другой отделочный материал.

Делаем расчет диаметра, высоты и размера трубы дымохода для бани

Монтаж печи требует определения места установки изделия и соответственно расчет всех параметров. Размеры и диаметр трубы, зависят от мощности, изделия.

Важной составляющей в строительстве бани является строгое следование правилам и стандартам, нужно действовать согласно составленному проекту, малейшие изменения повлекут за собой последствия. Определить диаметр трубы, полезно еще во время составления проекта

Идеальной формой трубы принято считать цилиндр. Это оптимальное решение, ведь тяга в прямоугольных дымоходах не такая хорошая, как в цилиндрических.

Цилиндрическая форма не дает скапливаться саже и позволяет продуктом сгорания свободно уходить наружу. Размеры определяются с учетом параметров проходного отверстия и высоты.

Труба с теплообменником – польза и экономия

Устройство и принцип работы теплообменника

Самый лучший вариант – теплообменник для бани на трубу. Такая конструкция носит название самоварной и монтируется непосредственно на трубу дымохода. Вода нагревается теплом, идущим по дымоходу. Температура выходящего дыма может достигать значений в несколько сот градусов.

Теплообменник на трубу в баню полезен тогда, когда баня нужна через какое-то время после топки. Вода останется горячей достаточно долго и возможно использование довольно объемного бака из-за большой нагревательной площади. Вода греется быстро, равномерно, согласно принципам обычного самовара.

Внешняя и внутренняя дымоотводящая система

При выборе дымохода следует учесть, какой будет применен вид монтажа – внутренний или внешний. У каждого способа установки имеются свои преимущества и недостатки и о них также нужно знать перед тем, как решать, какую трубу использовать для банной печи.

В свое время американские архитекторы придумали способ, позволяющий выносить дымовыводящую конструкцию на наружную поверхность стены здания. Такой вариант установки дымохода стал использоваться в отечественных банях по причине простоты устройства. Труба, подключенная к печи, не поднимается к потолочному перекрытию помещения, а выводится сквозь стену постройки наружу.

К преимуществам смонтированного таким образом дымохода относится повышенная безопасность и то, что не требуется в кровле и чердачном помещении делать изолированные переходы. Прокладка трубы наружу через стенку избавляет постройку от возможного протекания атмосферных осадков через щели и зазоры, образующиеся между покрытием крыши и трубой.

Но у внешнего дымохода есть существенный недостаток – он быстро выхолаживается, а это означает, что внутри него образуется конденсат. Чтобы устранить данную проблему, трубу следует тщательно утеплить.

Еще один отрицательный момент, присущий вынесенным наружу дымоходным конструкциям — это невозможность отдавать дополнительное тепло притом, что расход топлива возрастает.

Встречаются также комбинированные дымоходы. В них от прибора отводят металлическую трубу, после чего выводят ее наружу на улицу. Далее она попадает в выложенный из кирпича дымоход, встроенный в стену и поднимающийся на требуемую высоту.

Находящуюся внутри бани металлическую дымоотводящую конструкцию размещают сверху каменки и поднимают ее до потолочного перекрытия, прокладывают через чердачное помещение и кровлю до уровня конька, расположенного на крыше.

Такие дымоходы имеют большое преимущество, поскольку вся тепловая энергия, получаемая в печной топке, при продвижении через трубы из нержавейки или стали будет одновременно обогревать чердак и комнаты банной постройки. Это означает, что воздух в помещениях остывает дольше, что приводит к значительной экономии расхода топлива.

При условии правильного выполнения монтажа конструкции внутреннего дымоотведения и постоянного контроля над целостностью мест соединения элементов система способна прослужить без ремонта на протяжении многих лет.

Особенности монтажных работ

Есть довольно много особенностей по проведению монтажных работ, которые нужно учитывать. Примером назовем нижеприведенную информацию:

  1. Для начала создается отверстие под дымоход соответствующего диаметра.
  2. Проводится установка металлического фартука.
  3. После выполнения подготовительного этапа проводится монтаж непосредственно самого дымохода. Для начала проводится подготовка креплений с шагом около 20 сантиметров.
  4. Выполняется сборка конструкции, после чего проводится подсоединение трубы к печи.
  5. Устанавливается шибр.
  6. Последним элементом конструкции, которая монтируется, становится наружная часть трубы, возвышающаяся над крышей.
  7. Специалисты рекомендуют закреплять защитные гибки, которые не позволят осадкам попадать внутрь печи.

В целом можно сказать, что особых проблем при выполнении данной работы не возникает

При проведении монтажных работ следует уделять внимание изоляции трубы от наружных материалов, которые при сильном нагреве воспламеняются

В заключение отметим, что перед выполнением работы следует провести разработку соответствующего проекта. Также для реализации проекта понадобятся самые различные инструменты, а также помощь, так как подъем трубы и другие работы выполнить одному сложно.

Виды дымоходов

Прежде чем выводить что-то, давайте посмотрим, какие дымоходы вообще бывают. Это не займет много времени.

По материалу дымоход может быть изготовлен либо из металла, либо из кирпича, либо из керамики. Все три устойчивы к высоким температурам, имеют свои достоинства и недостатки.

Труба-сэндвич, для дымохода в бане через крышу.

Кирпич

Кирпичный дымоход – это печная классика.

Ставит его обычно тот же мастер, что и делает печку, поэтому технологические вопросы можно не рассматривать – печное дело сложное. Однако стоит заметить, что продержится такой дымоход дольше металлического, но чистить его придется чаще и делать это сложнее, чем с трубой.

Резоном построить отдельную сложную кирпичную конструкцию с коленцами может быть желание сократить потери тепла – проводя дым даже от железной печки через нее вы получаете существенное охлаждение дыма, выходящего наружу.

Комбинация – железная печь и кирпичная труба, аккумулирующая тепло, выложенная своими руками непрофессионалом

В бане кирпичный дымоход применим к кирпичной же печи для любителей русских традиций.

Помимо этого допустимо обкладывать кирпичом дымоходы из других материалов.

Металл

Металлические варианты превалируют, потому что выигрывают по соотношению цена-качество. Металл может быть и черным железом (нуждается в покраске), то есть сталью с высоким содержанием углерода, и нержавейкой (легированные стали).

Металлическая монотруба. Фото СтройДом

По конструкции это могут быть либо монотрубы, либо сэндвичи, то есть две трубы разного диаметра, вложенные одна в другую, с прокладкой из минваты. См. фото выше.

Обычно монотрубу ведут до потолка, а потом она переходит в сэндвич.

ВНИМАНИЕ! Проблема сэндвичей в том, что у них часто прогорают внутренние трубы, что делает их опасными. Минвата в случае попадания воды (конденсат) перестает изолировать тепло и внешняя труба перегревается

Керамические

Наиболее дорогой и самый лучший вариант. Керамика не прогорает так, как железо, не засоряется так, как кирпич, ее удобнее чистить от копоти, она долговечна. Помимо цены минусом можно считать то, что такие трубы весят намного больше металлических.

ВАЖНО! Керамика наиболее безопасна при эксплуатации. По расположению существует два варианта: вывод трубы через крышу бани и выход трубы из бани на крышу по внешней стене

По расположению существует два варианта: вывод трубы через крышу бани и выход трубы из бани на крышу по внешней стене.

Внешний

Наименее затратный способ вывода – для этого понадобится всего одно отверстие в стене, через которое труба будет выведена на улицу, а там изгиб и она устремляется вверх, крепясь на некотором расстоянии от стены. Проходка в крыше печной трубы в этом случае возможна только если там есть свесы кровли и они оказываются на пути. Иначе – вообще без проходок.

Вывод трубы дымохода через стену. Фото НЗСК

Если нет задачи экономить тепло, например, отбирая его у дымохода, то внешний вывод осуществить проще всего, особенно для самостоятельной работы.

Внутренний

Однако данная статья посвящена установке дымохода в бане через потолок и крышу. Вести его через перекрытия и привычнее, и пожароопаснее. Но соблюдение нормативов существенно сократит риски.

В помощь − сэндвич-трубы

Для тех, кто желает оборудовать в бане безопасный дымоход, предлагаем воспользоваться сэндвич-трубой. Данная конструкция включает несколько секций, легко помещаемых друг в друга, т.е. похожа на многослойный пирог.

Вот главные составляющие сэндвич-трубы:

  • слой из нержавеющей стали (изнутри);
  • утеплитель в виде ваты базальтовой/минеральной (посредине);
  • сталь с цинковым покрытием (снаружи).

Данная креативная конструкция представляет изоляцию дымохода, встроенного в общую систему, и предназначена для решения одновременно двух задач:

  • защиты от скоплений сажи внутри;
  • поддержания оптимальной температуры снаружи.

Виды печек марки Огонь Батарея

Если подсчитать, завод Термофор, выпускает около 12 различных модификаций в серии Огонь Батарея. Для облегчения выбора, все печи делят между собой по нескольким признакам:

В каждой серии, присутствует три модификации, что дает возможность подобрать оптимально подходящую печку.

Огонь Батарея 5

Объем топки всего 35 л. Максимальная длина поленьев не более 30-35 см. В режиме длительного горения, печка проработает около 6 часов.

Огонь Батарея 7

Топливо загружается через дверцу топливника или после съема чугунных варочных колец, расположенных на верхней горизонтальной поверхности печи. Зольный ящик герметичен, можно чистить его во время горения печи, не боясь попадания дыма в помещение.

Огонь Батарея 11

Дверца разработана так, чтобы свободно заполнять дровами всю топку снизу до верха. Подкладывать топливо во время горения, можно через варочную поверхность, если она предусмотрена в выбранной модели. Вес печи без учета массы дров, 72 кг.

Стоимость печей

Цена печи Огонь Батарея, зависит от выбранного индекса и наличия или отсутствия дополнительного функционала:

Чтобы высчитать стоимость установки печи, к цене, заявленной производителем, следует добавить 10-30% затрат, необходимых на установку.

Установка внешних металлических конструкций дымоотвода

Если схемой монтажа дымохода предусматривается внешнее его размещение, трубу, идущую от отопительного агрегата, прокладывают через стену постройки. Чтобы обеспечить безопасность процесса эксплуатации, специалисты советуют выложить кирпичную кладку, которая позволит изолировать стену, когда через нее будет выведен дымоход.

Для разворота трубы в направлении стены потребуется такое изделие как отвод или колено. Эти элементы конструкции имеют изгибы под углом 45 или 90 градусов. Их подбирают с учетом схемы установки системы дымоотведения.

Труба на печку в баню может быть выведена через стену, как посредством короба, так и через чердачное перекрытие. Короб при этом наполняют каменной ватой. Поскольку вокруг трубы могут быть небольшие зазоры, их обрабатывают термостойким герметиком.

С внешней стороны постройки устанавливают тройник. От него дальше будет осуществляться монтаж элементов конструкции: наверх, вдоль стены и к месту сбора конденсата, расположенного внизу.

Строим печь своими руками

Перед тем, как приступить к изготовлению и монтированию печной конструкции, следует выбрать для нее подходящее место, соблюдая правила пожарной безопасности. Оптимальное расстояние между печью и остальными конструкциями помещения должно быть не менее 25 см.

Печь с баком на топливнике

Для изготовления самого простого варианта металлической печной конструкции понадобится лишь железная бочка и навыки сварки. Рассмотрим схематически процесс изготовления данной печи:

  • Изготавливаем колосник для печи: используем арматуру или обрезки труб небольшого диаметра. Ставим его на край трубы и привариваем.
  • Укладываем кирпичи ребром прямо на полученное приспособление, кладем сверху камень.
  • Основание конструкции для камня изготавливаем из стальных полос.
  • Металлическую бочку кладем прямо на кирпич, создавая зону для горения.
  • Вместо одной из боковых крышек размещаем колосник. В противоположной подготавливаем отверстие для прохождения дымохода.
  • Водный бак и каменку располагаем посередине конструкции.
  • В днище теплообменника по центру проделываем отверстие несколько большего диаметра, нежели внешнее сечение дымохода.
  • Устанавливаем дымоход на печь и ставим на трубу водяной бак. Чтобы закрепить емкость и загерметизировать днище, обвариваем место соединения бака и трубы.

Этот вариант подойдет для тех, кому не важен внешний вид конструкции или печь предназначена для небольшого банного помещения.

Печь с выносным баком

Этот вариант более практичный по сравнению с первым. Бак для такой печи может быть съемным. Для изготовления подобной конструкции понадобится печь-буржуйка с кирпичной кладкой по периметру и топливником с нагревательным регистром.

Металлическая печь для бани

Как и в первом варианте, используется листовая сталь толщиной не более 5 мм. А вот нержавейку можно использовать лишь для регистра и водного бака, из-за ее низкой теплоотдачи.

При изготовлении банной печи со съемным баком резервуар крепится на стене так, чтобы его нижняя кромка возвышалась над регистром приблизительно на полметра. В качестве соединителей используем армированный шланг из резины и хомуты.

Вот и подошла к концу наша статья. Она была предназначена для ознакомления с основными разновидностями печных конструкций с водным баком и теплообменником, а также для того, чтобы стать подспорьем тем, кто любит мастерить своими руками. Желаем удачи!

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
