Варианты лучшего отопления для дачного дома

Что нужно учитывать при самостоятельном монтаже

Помимо котла, труб и радиаторов при проведении самостоятельной разводки водяного отопления в частном доме нужно подготовить сопутствующие расходные материалы: крепёжные кронштейны, переходники, резиновые прокладки и другие мелочи, которые всегда нужны при монтажных работах связанных с отоплением. Плюс, ко всему, выполняя работы своими руками, нужно придерживаться следующих правил:

  • отопительные батареи желательно располагать под подоконниками;
  • промежуток между напольной поверхностью и батареей не должен быть меньше 10 см;
  • все радиаторы во всех комнатах должны располагаться на одном уровне;
  • рёбра батарей всегда должны иметь вертикальное размещение;
  • в отопительной системе в самой нижней её точке всегда монтируется сливной кран для удаления теплоносителя.

После того как все монтажные работы завершены, система отопления заполняется водой и проводится пробный запуск. Когда радиаторы прогреются, и в системе появится максимальное давление проводиться проверка соединений труб с батареями и другими элементами водяного отопления на наличие течи. При обнаружении любого дефекта отопление выключается, сливается вода, и поломка устраняется.

Ознакомившись со всеми тонкостями и особенностями устройства водяной системы отопления, каждый желающий сможет своими руками сделать её монтаж в частном доме. Главное, чтобы подключение всех составных частей выполнялось в соответствии со всеми требованиями безопасности. Если устанавливается газовое оборудование, то первый запуск котла должен проводить только специалист, так как газ — взрывоопасное топливо и любые ошибки могут привести к серьёзным последствиям.

Выбор котла

Выбор котла для водяного отопления на даче зависит от того, какое разнообразие источников энергии имеется на дачном участке. Если в дачном товариществе имеется газовая магистраль, то и котел, соответственно, лучше выбрать газовый – это самый экономичный вариант. Также котел может быть электрическим, или работать на дизельном топливе, или угле

Стоит обратить внимание на то, что котлы бывают одноконтурными – предназначенными только для обогрева помещения, и двухконтурными – справляющимися не только с обогревом дачного дома, но и используемыми для нагрева воды

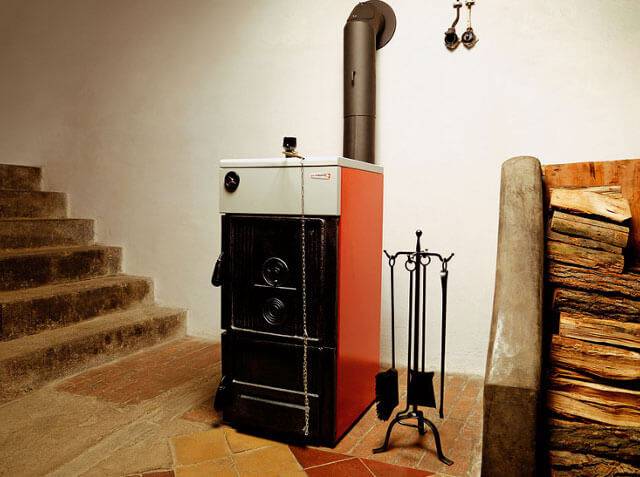

Пример отопительного твердотопливного котла с водяным контуром.

В дачном домике разводку труб водяного отопления можно сделать открытой, или скрытой под полом, что поможет обустроить очень популярные нынче теплые полы. Если дом только на стадии возведения, то отопительную систему предпочтительнее разместить под полом. А если дом уже готов, то трубопроводы монтируют по внутренним стенам.

Монтаж

Эффективное водяное отопление на даче может предусматривать трубную разводку двух типов:

с вертикальным стояком – все системы присоединены к единому стояку;

с горизонтальным стоком.

Горизонтальная схема лучше других вариантов в плане самостоятельной установки, и дешевле при монтаже, но есть угроза скопления воздуха и образования воздушных пробок. Горизонтальный тип используют и для монтажа теплых водяных полов.

Способы циркуляции воды в системах отопления

Эффективность водяного отопления зависит от постоянной циркуляции теплоносителя по трубопроводам. Существует два способа перемещения горячей воды в замкнутом контуре отопления:

  • Естественный способ циркуляции. Принцип перемещения горячей воды по трубам основан на естественной гравитации теплого теплоносителя движения вверх и стекания вниз по мере остывания. Чтобы естественная циркуляция была хорошей, необходимо монтировать трубную разводку с уклоном (на каждый 1 пог. метр труба должна опускаться на 10 мм).
  • Принудительная циркуляция теплоносителя. В современных индивидуальных обогревательных линиях постоянное движение горячей воды по трубам обеспечивается циркуляционным насосом. Это электромеханическое устройство увеличивает скорость перемещения теплоносителя, что приводит к улучшению теплообмена.

Важно: Принудительный способ циркуляции воды зависит от бесперебойного электроснабжения и в случае отключения электричества система обогрева не будет работать.

Требования к обустройству и эксплуатации

  1. Для обеспечения нормальной циркуляции монтаж котла выполняется в самом низком месте магистрали, а расширительного бачка – в наивысшей точке.
  2. Оптимальное место для размещения расширительного бачка – чердачное помещение. В холодное период года емкость и подающий стояк в пределах неотапливаемого чердака надо утеплять.
  3. Прокладка магистрали выполняется с минимальным числом поворотов, соединительных и фасонных деталей.
  4. В гравитационной отопительной системе вода циркулирует медленно (0,1-0,3 м/с), поэтому и нагрев должен происходить постепенно. Нельзя допускать кипения – это ускоряет износ радиаторов и труб.
  5. Если зимой отопительная система не используется, то жидкость необходимо слить – эта мера сохранит целыми трубы, радиаторы и котел.
  6. Уровень теплоносителя в расширительном баке необходимо контролировать и периодически восполнять. В противном случае в магистрали возникнуть воздушные пробки, снижающие эффективность работы радиаторов.
  7. Вода – оптимальный теплоноситель. Антифриз токсичен, его не рекомендуется использовать в системах, имеющих свободный контакт с атмосферой. Его использование целесообразно, если нет возможности сливать теплоноситель в неотапливаемый период.

Особое внимание уделяется расчету сечения и уклону трубопровода. Нормы проектирования регламентированы СНиП за номером 2.04.01-85

В контурах с гравитационным движением теплоносителя размер сечения трубы больше, чем в насосных схемах, но общая протяженность трубопровода меньше почти в два раза. Уклон горизонтальных участков системы, равный 2 – 3 мм на погонный метр, устраивают только при монтаже теплоснабжения с естественным движением теплоносителя.

Несоблюдение уклона при устройстве систем с естественным перемещением теплоносителя приводит к завоздушиванию труб и недостаточному прогреву радиаторов, отдаленных от котла. В результате теплоэффективнось снижается

Твердотопливные котлы для дачи

В качестве топлива для подобного оборудования применяют дрова, брикеты, уголь, пеллеты, стружка, опилки, солома, торф, и пр. Т.к. основные энергоносители постоянно дорожают, твердотопливные котлы набирают все большую популярность. Подобное автономное отопление на даче функционирует только в комбинации с водяными контурами, доставляющими нагретый теплоносителя во все комнаты. Чаще всего речь идет о контурах с принудительной циркуляцией.

Положительные характеристики ТТ котлов:

  • Надежность.
  • Простота установки и обслуживания.
  • Дешевизна оборудования.
  • Возможность использования разного твердого топлива.
  • Автономная работа и наличие контролирующих приборов безопасности.
  • Значительная продолжительность работы на одной закладке топлива (от 18 до 48 часов).

К недостаткам твердотопливных котлов обычно относят невысокий КПД и нужда в постоянном запасе энергоносителей, хранить которые удобнее всего в отдельном помещении. Что касается обслуживания, то оно сводится к чистке дымохода и камеры горения от сажи.

Какая информация нужна мастерам?

До того как начнутся монтажные работы, следует обговорить со специалистами все нюансы, показать свое видение отопительной системы.

Мастерам необходимо предоставить:

  • полную информацию о материалах, из которых выполнена кровля здания, перекрытия стен, оконные конструкции;
  • план одноэтажного дома;
  • чертежи, где отмечены места сантехнических узлов.

На срок эксплуатации системы теплоснабжения влияет не только качество инженерного проектирования и умелый монтаж, но и выбранные материалы, установленное котельное оборудование, а также рациональное использование отопительных элементов.

Комплектация и принцип работы системы

В водяной системе отопления посредником при передаче тепловой энергии от котельной установки к радиаторам выступает жидкость. Циркуляция теплоносителя может выполняться на большие расстояния, обеспечивая нагрев домов и помещений разной площади. Это объясняет повсеместное внедрение водяного теплоснабжения.

Работоспособность системы отопления открытого типа возможна без использования насоса. Циркуляция теплоносителя основывается на принципах термодинамики. Движение воды по трубам происходит за счет разности в плотности горячей и холодной жидкости, а также благодаря уклону проложенных труб.

Незаменимый элемент системы – открытый расширительный бак, в который поступают излишки разогретого теплоносителя. Благодаря резервуару происходит автоматическая стабилизация давления жидкости. Емкость устанавливается над всеми компонентами системы.

Весь процесс функционирования «открытого теплоснабжения» условно делится на два этапа:

  1. Подача. Разогретый теплоноситель движется от котла к радиаторам.
  2. Обратка. Излишек теплой воды поступает в расширительный резервуар, остывает и возвращается в котел.

В однотрубных системах функцию подачи и обратки выполняет одна магистраль, в двухтрубных схемах подающая и обратная трубы независимы друг от друга.

Плотность теплой воды ниже плотности холодной, поэтому в системе образуется гидростатический напор. Под давлением горячая вода продвигается к радиаторам

Самой простой и доступной для самостоятельного монтажа считается однотрубная система. Конструкция системы элементарна.

Базовая комплектация однотрубного теплоснабжения включает:

  • отопительный котел;
  • радиаторы;
  • расширительный бак;
  • трубы.

Некоторые отказываются от установки радиаторов и размещают по периметру дома трубу диаметром 8-10 см. Однако специалисты отмечают, что эффективность системы и удобство эксплуатации при таком решении снижается.

Схема гравитационной однотрубной системы открытого типа энергонезависима. Затраты на приобретение труб, арматуры и оборудование относительно невысоки. Возможна работа с котлами разных типов

Сложнее в устройстве и дороже в исполнении двухтрубный отопительный вариант. Однако расходы и сложность сооружения полностью компенсируются устранением стандартных недостатков однотрубных систем.

Теплоноситель с равной температурой поставляется практически одновременно во все приборы, остывшая вода собирается обратной магистралью, а не перетекает в следующую батарею.

Для обслуживания каждого прибора в двухтрубном отопительном контуре устраиваются подающая и обратная магистраль, благодаря чему температура система поставляет теплоноситель равной температуры во все точки, а остывшую воду собирает и направляет к котлу обратка – независимая от подачи магистраль

Источник воды

Как правило, в частный дом заводится только холодная вода. Ее нагрев для хознужд осуществляется локальным источником тепла. А что может стать источником воды?

Узнать больше об устройстве инженерных систем коттеджа вам поможет видео в этой статье.

Магистраль водоснабжения

Если вблизи вашего дома проходит магистральный водопровод — проблема решается заключением договора с местным «Водоканалом». После составления и утверждения проекта строится водомерный колодец, осуществляется врезка в магистраль и устанавливается водомерный узел — водосчетчик с фильтром грубой очистки и отсекающими кранами.

Водомерный узел в колодце

Дачный водопровод

Для того чтобы водоснабжение было бесперебойным, в доме, подключенном к дачному водопроводу с подачей воды по графику, устанавливается накопительная емкость. Простейшее решение — установить ее на чердаке: вода будет набираться в емкость при ее подаче в водопровод через поплавковый клапан, исключающий переполнение, и двигаться к точкам водоразбора самотеком.

Вода самотеком подается в водопровод из установленного на чердаке бака

Увы, таким способом трудно организовать водоснабжение и отопление деревянного дома: для деревянных балок вес накопительного бака в несколько тонн будет чрезмерной нагрузкой.  В этом случае можно прибегнуть к плану «Б»: емкость устанавливается в утепленном подвале или подполе и снабжается насосной станцией с гидроаккумулятором.

Водоснабжение от емкости в цокольном этаже с подачей воды насосной станцией

Колодец, скважина

Как реализовать водоснабжение от скважины или колодца?

  • Скважинный насос снабжается обратным клапаном, который не даст воде сливаться из водопровода при отключении насоса (см. Скваженный насос Беламос);
  • За управление насосом отвечают датчик давления и автоматическое реле;
  • В контур водоснабжения ставится гидроаккумулятор. Его задача — стабилизировать давление и экономить ресурс насоса.

Водоснабжение от скважины с погружным насосом

Схема автономного водоснабжения с поверхностным насосом

Схемы отопления по способы разводки

В частных домах трубопроводы водяной отопительной сети выполняется в следующих вариантах:

  • Вертикальная система с нижней разводкой. Данным вариантом предусматривается прокладка труб через подвальное помещение или, как минимум, в бетонной стяжке пола.
  • Вертикальная система с верхней разводкой. Подающая магистраль горячей воды монтируется на чердаке дома или в потолочном пространстве внутренних помещений.
  • Однотрубная схема подключения. Основная особенность однотрубной схемы отопления заключается в последовательном подключении радиаторов отопления к подающей трубе горячей воды. При этом наблюдается разность в тепловом нагреве радиаторных батарей, расположенных в начале и конце отопительной линии. Поэтому однотрубная разводка применяется для обогрева комнат площадью не более 40 м2. Вертикальную однотрубную схему целесообразно применять в домах невысокой этажности.

Двухтрубная схема отопления. В этом случае к каждому радиатору одновременно подключается две трубы: для подвода горячей воды и обратного отвода остывшего теплоносителя. Прокладка трубопроводов выполняется параллельными линиями на небольшом расстоянии друг от друга.

На заметку: Двухтрубная разводка позволяет в индивидуальном порядке регулировать температуру в каждом помещении без ущерба для остальных комнат.

Лучевая разводка отопления

Лучевая или коллекторная обогревательная сеть предусматривает подключение каждого радиатора непосредственно к тепловому источнику (коллектору). Данная схема подключения упрощает замену вышедшего из строя нагревательного прибора без остановки всей отопительной системы. Иногда коллектор называют термином «гребенка», хотя это название чаще встречается в описании технологического процесса нагрева воды на промышленных предприятиях и котельных. Распределительный коллектор по своим габаритам занимает немало места и для его маскировки в частных домах используют небольшой шкаф или встроенную нишу с дверцей.

Схема «Ленинградка»

В частных домах небольшой площади чаще всего применяется однотрубная схема прокладки трубопровода. Данная модель отличается простотой монтажа и требует меньших затрат по сравнению с другими схемами прокладки трубопроводов.

Однако в случае поломки одного из радиаторов приходится останавливать работу обогревательной линии, сливать воду со всего крыла магистрали и лишь после этого устранять поломку.

Чтобы нивелировать этот недостаток и не оставлять в зимнюю стужу дом без обогрева, применяется однотрубная монтажная схема под названием «Ленинградка». В этом случае предусматривается установка отопительных радиаторов разной мощности и применение обводных байпасов. Трубная обводка параллельно соединяет входные и выходные отверстия радиаторов и в случае выхода из строя одного из отопительных элементов, его легко отключить и заменить.

Схема отопления частного одноэтажного дома с принудительной циркуляцией теплоносителя

Водяная система отопления частного дома работает в цикличном режиме по доставке горячей воды к радиатору отопления и перемещению остывшего теплоносителя обратно в котел для последующего нагрева. В современных условиях для частных домов практикуется устройство принудительной схемы циркуляции теплоносителя.

Главные достоинства данной схемы:

  • Минимальный объем теплоносителя.
  • Диаметр трубной разводки от 20 до 25 мм.
  • Минимальный расход труб.

Главный недостаток

Зависимость системы от электричества.

Альтернативные способы отопления дачи

Если есть необходимость организовать эффективное отопление дачного домика, но отсутствие газа и электричества на участке не позволяют решить эту задачу обычным способом, придется воспользоваться котлами с альтернативным энергоносителем: на твердом (уголь, торф, дрова) и жидком топливе (солярка, бензин) подойдут на эту роль как нельзя лучше.

Конечно, произведенное ими тепло будет стоить значительно дороже, чем у газового котла. Но учитывая то, что в его задачи не входит обогрев больших помещений в суровую зиму и возможность работы на нестандартном энергоносителе, такая модель может стать оптимальным вариантом для дачных домиков, расположенных в отдаленных местах.

Двухтрубная система обогрева

Главным отличием двухтрубной схемы отопления дома является наличие одной трубы для подачи воды и еще одной — для ее возвращения. Причем в первую поступает горячая жидкость, по второй к котлу направляется уже остывший теплоноситель.

Каждая батарея обслуживается как подающим, так и обратным стояком. Это даёт возможность регулировать количество получаемого тепла отдельными радиаторами. Если не учитывать охлаждение теплоносителя в трубах, выходит, что во все нагревательные элементы поступает жидкость с одинаковой температурой.

Так выглядит стандартная двухтрубная система теплоснабжения, в которой нагрев жидкого теплоносителя обеспечивает двухконтурный газовый котёл

Двухтрубная схема отопления включает:

  • теплогенератор;
  • батареи;
  • расширительный бак;
  • трубы;
  • запорную арматуру и специальные приспособления для выпуска воздуха.

От котла к расширительному резервуару идет труба с горячей водой. Затем она в отопительном контуре соединяется с разводящей линией. Помимо этого, в бак врезают переливной патрубок для своевременного отвода излишков теплоносителя в канализационную систему.

Из нижней части теплообменников выходят трубы, объединенные в одну обратную магистраль. По ней остывший теплоноситель возвращается назад в котел. Обратный трубопровод прокладывают строго параллельно верхним трубам. Он должен проходить через все комнаты, где проложена линия подачи горячей воды.

Двухтрубные системы с принуждением считаются самыми эффективными для одноэтажных домов и коттеджей, но они могут обеспечить теплом и двухэтажные здания большой площади.

А такие позволяют равномерно и очень быстро прогреть комнату и поддерживать разный температурный режим в помещениях. Кроме того, двухконтурное выполнение даёт возможность организовать не только обогрев дома, но и горячее водоснабжение.

Циркуляционное давление в двухтрубной системе напрямую зависит от высоты установки нагревательных элементов

Закрытые системы теплоснабжения с принудительной циркуляцией монтируются в двух вариантах — с горизонтальной и вертикальной разводкой.

Первый способ реализуют в одноэтажных домах с длинным трубопроводом. В таких ситуациях подключение водяных радиаторов к отопительному контуру с горизонтальной разводкой — оптимальное решение.

При втором варианте разводки стояк расположен вертикально, что позволяет задействовать схему даже в многоэтажных зданиях. В подобных системах не накапливается воздух, поскольку образовавшиеся пузырьки мгновенно поднимаются в вертикальном направлении, прямо в расширительный резервуар.

Отопление дачи: варианты

Все варианты систем отопления поддаются систематизированию. В зависимости от теплоносителя можно выделить такие способы отопления:

  • электрическое отопление дачного дома;
  • воздушное;
  • обогрев с помощью горячей воды;
  • обогрев паром.

В зависимости от вида теплоносителя системы подразделяют на следующие:

Варианты отопления дачного дома зимой

  • газовое отопление дачного дома;
  • дровяное отопление на даче;
  • электрическое отопление на даче;
  • применение жидкого топлива (керосин, дизель);
  • печное отопление на даче (в качестве топлива выступают дрова и уголь).

Каждая из систем обогрева имеет преимущества и недостатки. Анализируя все системы с экономической точки зрения, следует отметить, что покупка газовых котлов является для дачи наиболее выгодным вложением. Однако газовые магистрали доступны не всем. Прежде чем принять решение о том, какое отопление сделать на даче, следует ознакомиться со всеми системами.

Электрическое отопление

Самый простой способ организовать отопление на даче своими руками – использовать электричество. Несомненным преимуществом обогрева с помощью электроэнергии является то, что он может быть устроен как с помощью сложных отопительных систем, так и с помощью бытовых масляных электронагревателей или инфракрасных панелей.

Электрическое отопление дачного дома с помощью сложных систем позволяет программно регулировать степень и время нагрева, что дает возможность не только создать наиболее комфортную обстановку, но и сэкономить. Но применение сложных отопительных устройств нецелесообразно в жилище малой площади.

Переносные и портативные электронагреватели

Дачные домики рассчитаны только на сезонное проживание, а монтаж сложной отопительной системы обойдется в значительную сумму. В этом случае гораздо эффективнее использовать портативные электронагреватели. К числу последних относятся масляные батареи и инфракрасные панели.

Принцип действия у этих обогревателей диаметрально противоположный: масляный обогреватель нагревает воздух вокруг себя, а инфракрасная панель – предметы (пол, стены, мебель), на которые упали инфракрасные лучи. То есть действует по принципу солнечных лучей, что позволяет демонстрировать КПД в 92%.

Но есть у всех портативных обогревателей общее достоинство – их легко можно переносить по комнатам, обогревая лишь помещение, которое необходимо в данный момент, или увезти для обогрева квартиры. Если жилище не используется круглогодично, в этом случае, использование портативных обогревателей будет как нельзя кстати.

Электрический котел

Наиболее выгодный вариант отопления дачного домика – электрический котел, которые нагревает, и при помощи встроенного насоса, прокачивает по трубопроводной системе теплоноситель (воду или антифриз).

Тепло от радиаторов распространяется по всему дому. У этой системы есть только один недостаток – для реализации такой схемы придется позаботиться о монтаже труб отопления, что значительно повысит смету организации отопления дачного дома. Такой вариант подойдет, когда дача используется для зимнего проживания, является двухэтажным зданием или обогрев необходим на долгий период и в нескольких комнатах.

Выводы и полезное видео по теме

Ролик #1. Разводка системы ХВС и ГВС в двухэтажном доме:

Ролик #2. Особенности монтажа ГВС и ХВС в доме:

https://youtube.com/watch?v=D8bGtKQaKNE

Ролик #3. Как компактно смонтировать коллекторный узел:

Провести монтаж разводки в собственном доме можно самостоятельно, но чтобы избежать неприятных последствий от непрофессионально выполненных работ, лучше попросить специалиста помочь спроектировать систему. Советы профессионала помогут избежать ошибок, лишних трат и переделок.

У вас появились вопросы в процессе ознакомления с материалом? Хотите поделиться личным опытом или сообщить интересные сведения по теме? Комментируйте, пожалуйста, в расположенном под текстом статьи блоке.

Выводы и полезное видео по теме

Как правильно выполнить монтаж:

Установив коллекторную систему отопления в своем доме, вы получите возможность индивидуально настраивать режимы работы приборов.

А дополнительные расходы на увеличение длины труб компенсируются уменьшением их диаметра и упрощением монтажа системы.

У вас дома коллекторная отопительная система? Или вы только планируете ее обустроить, а пока изучаете информацию? Может у вас возник вопрос по составлению схемы разводки коллекторной системы? Задавайте свои вопросы, делитесь личным опытом обустройства отопления в доме, оставив комментарии под этой статьей.
