Этапы и инструкция по изготовлению
Схема и размеры
Принимаем за основу использование стальной трубы сечением 250 мм и высотой печи 450 мм.
По этим размерам сделайте чертеж и можно начинать изготавливать печь для казана из трубы своими руками.
Схема и размеры печки под казан из трубы
Материалы и их количество
Потребуется приготовить:
| Материал, толщина в мм. | Размеры в мм. |
| Водопроводная труба, сечением 250 | Отрезаем болгаркой отрезок 450 |
| Отрезок листа, толщиной 4 | 255/255 |
| Уголок с полкой 40 | 4 шт по 400 |
| Петельки для дверцы | 2 шт |
| Для изготовления ручек | Полоса стали 50/4 длиной 250 мм – 2 шт |
Для изготовления ручки на дверцу подготовьте пруток толщиной 6-8 мм длиной 200 мм.
Инструменты
Чтобы сделать печь под казан из трубы понадобится подготовить оборудование и слесарные инструменты:
- сварочный аппарат;
- электроды АНО-21 или МР-3;
- болгарка с зачистным и отрезным кругом;
- электродрель с набором сверел по металлу;
- набор слесарных инструментов;
- рулетка и разметочный карандаш;
- верстак с тисками или небольшие настольные тисочки;
Приготовив все составляющие, можно начинать делать печь для казана из металла своими руками.
Изготовление печки
Все работы разделены на несколько этапов:
Отрезав необходимую по длине заготовку из трубы, кромки выравниваются болгаркой с зачистным камнем. Затем напильником зачищаются заусеницы, особенно верхней части конструкции.
Важно! Если казан не погружается на необходимую глубину, можно вверху вырезать небольшие сегменты и разогнуть верх трубы. При этом добиваемся погружения посуды до необходимой отметки.. На ровную поверхность выкладывается лист металла для донышка, сверху устанавливается труба и распределяется по центру основания
Теперь труба прихватывается в 4 местах через 900. Проверяется правильность установки трубы на основу. Стык проваривается в один проход
На ровную поверхность выкладывается лист металла для донышка, сверху устанавливается труба и распределяется по центру основания. Теперь труба прихватывается в 4 местах через 900. Проверяется правильность установки трубы на основу. Стык проваривается в один проход.
Затем оббивается шлак и проверяется качество шва. Здесь не нужна полная герметичность шва, но лучше подварить места с прожогами и дырками. Заготовку необходимо остудить.
Разметив от низа по кругу на расстоянии 100 мм от дна места крепления ножек из уголка, они устанавливаются через 900, одна полка зарезается для лучшей стыковки с трубой и ножка прихватывается под углом к трубе 250-300.
Нижние полочки уголка подрезаются так, чтобы ножка касалась поверхности пола плоскостью. Внизу, для устойчивости печи, подвариваются небольшие отрезки листовой стали. Эти пятаки обвариваются только с внутренней стороны.
- От низа размечается отверстие дверки для закладки дров. Ее можно сделать разной формы. Самый простой вариант – прямоугольник из листа стали. Но лучше использовать вырезанную из трубы деталь. Размер проема – 150/200 мм. Дверку навешивают на небольшие петельки. Из прутка делается простой шпингалет для ее фиксации в закрытом положении и приваривается к дверке.
- Из полосы необходимо сделать ручки для переноски печи. Для этого разметив с каждой стороны заготовки 50 мм, зажимаем их в тисках и загибаем с помощью молотка. Необходимо выдержать приблизительный угол загиба 900.
Затем разметив на боках трубы места крепления, их прихватывают. Убедившись в правильном расположении ручек, приваривают к основанию.
- Болгаркой и напильником зачищаются все места сварки, заусеницы на деталях. Все выступающие участки листа по донышку сначала срезаются, потом шов обрабатывается болгаркой с зачистным камнем.
- При желании печь можно покрасить жаропрочной краской. Для этого необходимо предварительно обезжирить все поверхности растворителем.
- Печка для казана из трубы своими руками готова.
Изготовление дымохода
На тыльной стороне можно врезать отрезок трубы для дымохода. В этом случае дым будет уходить по трубе и не щипать глаза повару. В печи вырезается отверстие по диаметру трубы с помощью электросварки на высоте 150 мм от верха печи.
Дымоход
Затем из трубы делается отвод под 900. Заведя его в отверстие, делается 3 прихватки, приваривается правильное положение отвода и он проваривается в 1 проход. Затем на него одевается труба длиной 1,5-2 м, вверху которой устанавливается защитный козырек. Теперь газы отводятся сразу вверх.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Увеличить тягу можно простым способом. Внизу печи просверлить ряд отверстий диаметром 8-10 мм для вентиляции печи. Но лучше сделать дополнительный паз с ящиком. Он будет служить как зольный ящик и поддувало. В этом случае облегчают обслуживание печи и препятствуют выпадению угольков из отверстий.
Готовая конструкция печки под казан из трубы
Какой баллон выбрать для буржуйки
Чтобы система работала эффективно, она должна иметь определенный размер. Поэтому варианты емкостью на 5 или 12 л не подходят, так как они очень маленькие. Если надо обогревать небольшое пространство, можно использовать разновидность вместимостью 27 л.
Чтобы сделать буржуйку из газового баллона на дровах длительного горения, лучше всего использовать изделия на 40 или 50 л. Они идеально подходят для таких целях и обладают необходимыми габаритами для удобного использования.
Для работы подойдут любые варианты, состояние не имеет особого значения. Главное – чтобы не было серьезных повреждений и деформаций. Важнее всего размер, чтобы закладывать дрова было удобно.
Походные печи для казана
Единственное, что выделяет печь для казана среди других подобных устройств – это круглое отверстие, в которое и устанавливается посуда.
Оно должно соответствовать двум следующим условиям:
- Диаметр следует подбирать таким образом, чтобы две трети казана оказались внутри печки. При меньшей глубине погружения не удастся добиться равномерного прогрева всей поверхности, а при большей – казан трудно и неудобно будет снимать с печи.
- Желательно, чтобы отверстие было правильной формы и с ровными краями. Тогда казан будет прилегать к ним достаточно плотно, не давая дыму просочиться в зону приготовления пищи.
В остальном же печь для казана ничем не отличается от прочих: в ней имеется топка, колосниковая решетка (на нее укладываются дрова). Под ней размещают отсек для сбора золы: для удобства обслуживания сюда можно установить ящик. Топка и отверстие для удаления золы снабжаются дверцами. Для регулировки интенсивности горения в печи устанавливается заслонка, от положения которой будет зависеть количество поступающего в топку свежего воздуха.
Для поездок на природу понадобится компактная мобильная печь, которая легко поместится в багажнике любой автомашины. Корпусом для нее послужит труба. Чтобы не покупать заготовку, ее можно вырезать из старого газового баллона на 50 л – в загородной местности этого добра обычно бывает предостаточно. На всякий случай емкость нужно промыть, несколько раз наполнив ее водой при помощи шланга. Если этого не сделать, оставшийся внутри газ при разрезании может взорваться.
Печь для казана из трубы своими руками (или из газового баллона) изготавливается так:
- Баллон нужно разрезать примерно пополам. Чтобы линия разреза получилась ровной и строго перпендикулярной оси баллона, ее лучше наносить вдоль намотанной на него бумажной ленты. Верхнюю часть откладываем в сторону.
- Установив нижнюю часть вертикально, следует поставить на нее сверху казан. Тот, как было сказано выше, должен большей своей частью (на две трети высоты) оказаться внутри. Если диаметр печи оказался недостаточным, в ее верхней части нужно сделать несколько вертикальных надрезов длиной в 50 мм, расположив их с шагом в 150 мм.
- В стенке нужно вырезать отверстие, через которое будет закладываться топливо. Мельчить не нужно, иначе заполнять топку будет неудобно. Расстояние между этим проемом и днищем должно составлять примерно 20 см. Сначала засверливаются по углам при помощи дрели с коронкой диаметром 50 мм, затем между отверстиями делают прорезы болгаркой.
- В верхней части с тыльной стороны нужно высверлить или вырезать отверстия для выхода дымовых газов.
Собственно, в таком виде печь уже может считаться готовой к использованию. Только сначала ее нужно будет хорошенько прокалить, чтобы выветрились все нежелательные запахи.
Несколько более сложный вариант предполагает наличие поддувала и колосниковой решетки. Для установки последней внутри печи нужно приварить два уголка, предварительно подрезав их торцы для прилегания к криволинейной стенке. Колосниковую решетку также нужно будет подрезать, чтобы она приобрела круглую форму.
Печка под казан во дворе дома
В этом варианте печи проемы топки и поддувала нужно оборудовать дверцами. Их можно вырезать из верхней части баллона, которую, как помнит читатель, мы в самом начале отложили.
Дверцы должны быть чуть больше проемов, которые они закрывают. Их можно снабдить покупными петлями, а можно – самодельными. В последнем случае к дверце приваривают два болта, а к корпусу – две гайки большего, чем болты, диаметра.
Для удерживания дверцы в закрытом состоянии к ней болтом прикручивают поворотную щеколду, а к корпусу приваривают зацеп в виде крючка.
Самую примитивную походную печь для казана можно быстро изготовить из двух отслуживших свое автомобильных колесных дисков. В одном из них болгаркой вырезается серединка, так что от диска остается только обод. Теперь эту часть нужно приварить ко второму диску, так чтобы получилось подобие бочки.
Спицы второго диска должны располагаться внизу – они послужат решеткой для укладки топлива. Остается прорезать в боковой стенке отверстие для закладки топлива – и импровизированной печью можно пользоваться.
Печку Бубафоня можно топить любым твердым видом топлива. К тому же такой вариант котла можно воспроизвести в домашних условиях. Печи Бубафоня: пошаговая инструкция по сборке.
Способы изготовления древесного угля в домашних условиях разберем тут.
А в этой теме https://microklimat.pro/otopitelnoe-oborudovanie/pechi/na-otrabotannom-masle-svoimi-rukami.html все о том, как изготовить печь на отработанном масле своими руками, а также о плюсах и минусах данного типа отопительной конструкции.
Как сделать печку из трубы
Трубу обрабатывают болгаркой
Фрагмент трубы нужных габаритов обрабатывают болгаркой с насадкой для зачистки, выровняв кромки. Заусенцы удаляются напильником. В дальнейшем последовательность работ выглядит так:
- Листовой металл кладут на ровную площадку, а затем в центральную часть устанавливают трубу. Прихватывают ее в четырех точках через 90 градусов.
- Потом оббивают шлак и проверяют качество шва. После остывания заготовки производится разметка точек установки ножек из уголка. Делают это от низа по круговой на дистанции 10 см от дна.
- Ножки также монтируют каждые 90 градусов. Одна полка подрезается для улучшения стыка. Ножку прихватывают под углом 25-30 градусов к трубной части. Внизу уголки подрезают так, чтобы достичь касания пола плоскостью. Привариваются также небольшие куски стального листа, увеличивающие площадь касания.
- Делают разметку проема для дверцы. Можно сделать ее прямоугольной или вырезать из трубы. Габариты проема – 15х20 см. Монтируют дверцу на петли, а фиксируют в закрытой позиции прутом (его надо приварить).
- Из стальных полосок делают печные ручки, чтобы конструкцию можно было переносить. С каждой стороны отмечается 5 см, деталь зажимается в тисках и подгибается молотком. Угол должен быть прямым. Затем детали приваривают к печке.
- Проводится финишная обработка заусенцев и швов болгаркой и напильником.
Фрагмент трубки для дымохода врезается с тыльной части. На расстоянии 15 см от верхушки создается отверстие по диаметру трубки. Потом из нее делают отвод под прямым углом. Направив его в отверстие, прихватывают в 3 точках, проверяют положение и проваривают в единичный проход. Потом на него одевают трубу 1,5-2 м длиной. Последняя должна иметь защитный козырь в верхней части. Такая конструкция позволяет отводить дым сразу вверх. Благодаря этому он не будет резать глаза повару.
Если есть желание сделать тягу сильнее, в нижней части печи делается несколько отверстий для вентиляции. Их располагают в ряд. Диаметр у них должен быть 0,8-1 см. Можно организовать и добавочный паз, снабженный ящиком. Угли будут скапливаться там, а не выпадать наружу. Также паз служит поддувалом.
Установка дымоходной трубы
Дымоход является одним из важнейших элементов печи. Чтобы установить его, потребуется:
- болгарка с отрезными дисками;
- фитинги, колени с требуемыми углами поворота;
- сварка с электродами;
- труба из стали диаметром примерно в 100-120 миллиметров;
- молоток.
Алгоритм установки должен выглядеть следующим образом.
Шаг 1. Выложите фитинги с трубой на ровной поверхности в нужной последовательности, затем соедините их между собой посредством сварки. Не забывайте о средствах индивидуальной защиты – сварочной маске, перчатках и спецодежде!
Шаг 2. Удалите все выпуклости и окалины, используя для этого болгарку.
Шаг 3. Установите готовый дымоход в необходимое место – соответствующего диаметра отверстие, которое было сделано во время кладки. Обмажьте стыки печной глиной.
Шаг 4. Проверьте трубу, есть ли на ней щели – разведите в топочной камере небольшое пламя и следите за тем, как движется дым.
Обратите внимание! Если конструкция была выстроена правильно, то казан будет прогреваться равномерно. Чтобы проверить это, налейте туда воду
При равномерном прогреве воздушные пузырьки целиком покроют посудину изнутри.
Существует несколько возможных вариантов дальнейшей отделки:
- расшивка;
- покраска поверхностей специальной жаростойкой краской;
- штукатурка.
Также отметим, что печь для казана является полифункциональной, т. к. в ней можно не только приготовить различные блюда, но и даже накипятить воды либо пожарить шашлык. Для последнего, к слову, поперек плиты укладывается железный прут, на который навешиваются шампура. В результате разгоряченные угли максимально равномерно пропекут мясо.
Обратите внимание! Сооружение дымохода – это, на первый взгляд, простая процедура, но в действительности все не так. Поэтому желательно доверить это дело специалистам
Чугунная печь под казан
Чугун, как наилучший материал для таких печей позволяет сэкономить топливо из-за быстрого нагрева печи, а так же медленного остывания.
Чугунная печь более устойчива из-за своего веса, что немаловажно. Так же, она гораздо в меньшей степени подвергается коррозии
Чугунная печь не прогорит, так как у неё высокая жаростойкость. А внешний вид чугунных печей радует разнообразием.
Чугунная печь для казана поможет вам не только приготовить прекрасные, ароматные блюда восточной кухни, но и прослужит долгие годы, переходя в вашей семье из поколения в поколение.
Чугунная печь наиболее подходящий вариант для установки на участке, поскольку совмещает в себе такие возможности, как:
- простое перемещение агрегата с одного места на другое;
- устойчивость и безопасность при эксплуатации;
- экономия на топливе (дровах) за счёт закрытой топки.
На чугунном камельке, помимо традиционных блюд, готовящихся в казане, можно приготовить рыбу, шашлыки и прочие вкуснейшие продукты.
Конструкция чугунной печки внешне похожа на цилиндр с дном, но с открытым верхом. Чугунный агрегат оснащён ножками и дверкой для удобства топки.
Дымоход у чугунных конструкций может быть трёх видов:
- трубный;
в виде небольших треугольных вырезов в верхней части цилиндра;
колосник.
Цена чугунного агрегата напрямую зависит от толщины материала и сложности приобретаемой конструкции. Самыми дорогими на рынке являются металло-чугунные изделия, немного дешевле — из нержавейки, остальные виды — совсем недороги.
Приобретать совсем дешёвые аппараты не рекомендуется, поскольку металл у них быстро прогорает, делая невозможным дальнейшую эксплуатацию изделия.
Наиболее популярны чугунные печи, поскольку они максимально долго сохраняют тепло, а их единственным недостатком является большой вес.
Этот материал практически не коробится от высоких температур, не прогорает, не подвержен коррозии. Благодаря этим свойствам чугунная печь для казана прослужит вам верой и правдой много лет. А казан из такого материала при регулярном применении постепенно покрывается тонким слоем нагара, защищающим его от пригорания. Пропитка маслами и жиром продлевает срок жизни.
Впрочем, печи изготавливают также из кирпича или толстого металла. Они могут быть газовыми – неплохой вариант для походов и не только. Однако характерного аромата дымка от огня на газе вам, конечно, не дождаться.
Для этого дымок должен слегка виться над готовящейся пищей, а казан должен быть достаточно глубоким с округлым дном.
Умельцы делают кирпичные печи своими руками. Не склонным к подобному творчеству не составит труда приобрести готовую чугунную печь для казана. Сейчас их продается множество, в широком ассортименте. И не забудьте к ней купить чугунный казан.
Чугунная печь под казан позволяет приготовить множество блюд, начиная от простого кипячения воды и варки супов, и заканчивая традиционными блюдами с дымком, вроде тройной ухи, туристского кондера и других.
Многие блюда восточной кухни тоже готовятся этим способом, но непременно в кирпичной печи. Топочная часть в ней должна нагреваться быстро, а отдавать тепло медленно. Только так вы сможете приготовить, например, настоящий узбекский плов.
Печи чугунные под казан хороши тем, что позволяют сделать любимое блюдо, экономно расходуя топливо, поскольку огонь внутри них хорошо защищен от ветра. Казан в таких условиях быстро и равномерно прогревается, а еда в нем получается такая, что пальчики оближешь.
Если вы хотите готовить любимые блюда не только на даче или своем домашнем участке, но и где-нибудь в походе, вам пригодится разборная чугунная печь для казана. Она хоть и тяжеловата, но в багажнике прекрасно поместится и доедет до нужного места, где вы ее соберете и будете радовать компанию друзей-путешественников ароматными блюдами.
Простая печь для казана из трубы своими руками
Итак, это пожалуй, самая простая и одновременно надежная конструкция мобильной печи для казана на дачу. Мудрить тут с первого взгляда незачем – труба она и есть труба – с одной стороны горнило топки, с другой наглухо заваренное отверстие. Труба, она и в Африке и в Азии труба.
Но, это только на первый взгляд, и, увы чисто дилетантский. Ведь в конструкции не учтены многие, жизненно важные моменты просто необходимые для работы с такой печью:
- Первое, приготовление пищи в традициях восточных народов не ограничивается только пловом, а мясо, а традиционный мясной фарш, а насыщенный бульон со специями и запахом дыма. И это все изобилие будет готовиться на одной закладке дров? Конечно же, нет, дрова и другое топливо должны постоянно подбрасываться в топку. То есть необходима дверца топки.
- Второе, поскольку печь для казана из трубы рассчитывается как сооружение мобильное, которое при желании можно просто взять и убрать в чулан, требует чтобы после того как будет приготовлена еда оставляла после себя нормальную зеленую лужайку. Это значит, что днище, должно быть заварено листовым металлом и иметь зольник.
- Третье, поскольку конструкция мобильная значит, необходимы и ручки и возможно колесики для перемещения печи по участку.
- Четвертое, при сгорании дров или паллет образуется дым, так вот, чтобы дым не мешал работать с мясом и рисом, необходимо позаботиться о дымоходной трубе. Небольшой, но вполне работоспособной и создающей достаточную тягу для горения дров.
- Ну и конечно, колосниковая решетка, как без нее.
Вот так и получается, что даже самая проста конструкция, начинает приобретать вполне осязаемые формы настоящей печи.
Итак, что понадобиться для сооружения печки. Прежде всего, самый главный элемент – татарский казан. Именно от его литража и размеров и зависит, какого диаметра нужно будет искать трубу. Для небольших размеров посуды рекомендуется присмотреться к толстостенным трубам диаметров от 450 мм. Для небольших, емкостей на 5-10 литров этого вполне достаточно. Для более объемных изделий, например 20 литрового объема нужно искать трубу диаметром 500 или даже 650 мм.
Дополнительные аксессуары и элементы для печи рекомендуется подобрать из толстого, прочного железа. Например, днище желательно сделать из листового металла толщиной 3-4 мм. Такое днище и без того утяжелит многокилограммовую конструкцию, но зато при таком раскладе можно быть уверенным, что оно не прогорит, как минимум лет 10-15.
Ручки, запоры и другие элементы можно выполнить из квадрата или из арматуры диаметром 6-10 мм. Ну а что касается дверей и навесов, то здесь уже можно подключить фантазию и использовать как обычные дверные петли, так и сделать самостоятельно что-то эксклюзивное и необычное.
Изготовление печек для казана
Кирпичные печи
Печь для казана из кирпича никакого отношения к отоплению не имеет, как правило, её располагают на улице. Устройство предназначено исключительно для кулинарии, благодаря некоторой теплоёмкости и регулировкам производительности в нём можно готовить по-азиатски.
Внешне печь напоминает небольшую тумбу (иногда со скошенными или скруглёнными углами) высотой около 80-90 сантиметров, со сторонами примерно в 3,5-5 кирпичей. Как и у отопительных теплогенераторов, здесь есть колосниковая решётка, топка и поддувало, причём проёмы в обязательном порядке снабжаются дверцами. Дымоход выполняется из металла или камня и подсоединяется к задней/боковой стенке печи, почти всегда в его конструкции есть задвижка, чтобы управлять тягой.
Топка печи для казана с двумя проёмами для отвода дыма
Сама кладка сложнее, чем кажется на первый взгляд, но сделать печи под казан своими руками можно! Снаружи используется обычный печной кирпич, это кожух-облицовка. Самое интересное кроется в конструкции топки. Её собирают из огнеупорных кирпичей на шамотном растворе, причём без перевязки с кожухом. Форма топки должна напоминать цилиндр, поэтому кладку часто ведут половинками или вертикально расположенными кирпичами, порядовки многих моделей предусматривают резку/подтёсывание прямоугольных материалов.
Особенности формирования шамотного ядра

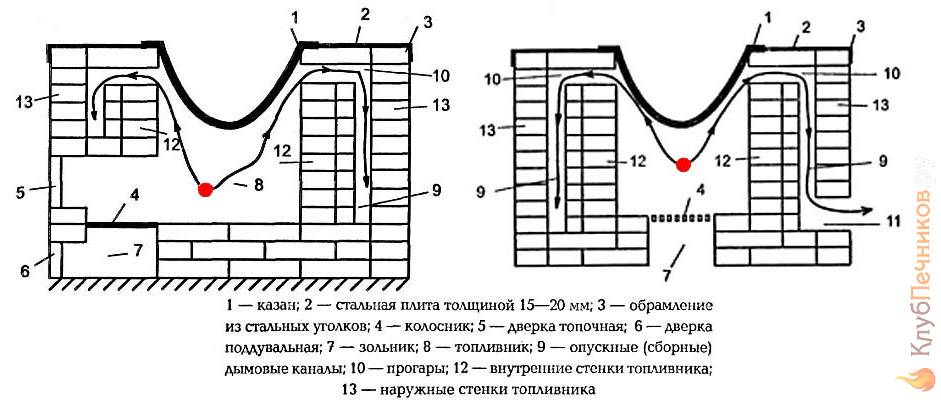

В верхней части топки оставляют один или несколько проёмов (так называемые «подвёртки») для отвода продуктов горения. В зависимости от характера движения дымовых газов выделяют две конструкции печи под казан:
- С направлением газов в нижнюю часть печи (каналы находятся между лицевой кладкой и шамотным ядром).
- Со сборкой и отводом дыма в верхней части устройства. Пространство между топкой и облицовкой может быть заполнено сыпучими материалами. Топку иногда сужают кверху, образуя так называемую «диафрагму», «притормаживающую» горячие газы.
Один из вариантов организации отвода газов
Печь для казана из металла
В продаже есть немало заводских недорогих моделей, но это как раз тот случай, когда можно обойтись своими силами и почти гарантированно добиться успеха. Сделать железную печь под казан своими руками можно из любого цилиндрического предмета, скорее всего, не понадобится даже сварка.
В колёсных дисках казан будет стоять очень надёжно
Домашние мастера используют:
- трубы большого сечения,
- газовые баллоны,
- сваренные друг с другом колёсные диски,
- бочки,
- старые выварки,
- свёрнутый листовой металл.
Оптимальные габариты выбирают в зависимости от размеров котла. Соотношение диаметра заготовки и казана выбирается таким образом, чтобы котёл заглублялся примерно на четверть-треть. Оптимальной считается длина изделия в 1,5-2 раза превышающая диаметр (в пределах 90 см).
Блюдо с дымком на печи из трубы
Прежде всего в заготовке вырезается проём для топки. Дверцы тут обычно не делают, зольник тоже не предусмотрен. Если дна нет, подом в топочной камере может служить подготовленная площадка или даже грунт. Дымоход используется крайне редко – только когда устанавливаются дверцы и предпринимается попытка воспроизвести режим томления, как в кирпичной печи для восточной кухни.
Если устройство создаётся из бочки или баллона, то необходимо срезать верхнюю часть, чтобы получилось гнездо для котла. В печах для казана из трубы болгаркой насекают верхнюю часть (глубина пропилов – несколько сантиметров). Полученные лепестки немного отгибают наружу, так получается посадочное место для котла. Иногда обходятся несколькими угловыми или прямоугольными вырезами (прогарами), через которые дым будет выходить наружу.
Комплекс с раздельным исполнением мангала и печи для готовки в казане
В последнее время довольно популярными стали комбинированные металлические конструкции, которые представляют собой мангал с печью для казана. Цилиндр делают со своей отдельной топкой, либо поверх ящика приваривают обечайку без дна, чтобы использовать жар углей из мангала.
Походные печи для казана
Единственное, что выделяет печь для казана среди других подобных устройств – это круглое отверстие, в которое и устанавливается посуда.
- Диаметр следует подбирать таким образом, чтобы две трети казана оказались внутри печки. При меньшей глубине погружения не удастся добиться равномерного прогрева всей поверхности, а при большей – казан трудно и неудобно будет снимать с печи.
- Желательно, чтобы отверстие было правильной формы и с ровными краями. Тогда казан будет прилегать к ним достаточно плотно, не давая дыму просочиться в зону приготовления пищи.
В остальном же печь для казана ничем не отличается от прочих: в ней имеется топка, колосниковая решетка (на нее укладываются дрова). Под ней размещают отсек для сбора золы: для удобства обслуживания сюда можно установить ящик. Топка и отверстие для удаления золы снабжаются дверцами. Для регулировки интенсивности горения в печи устанавливается заслонка, от положения которой будет зависеть количество поступающего в топку свежего воздуха.
Для поездок на природу понадобится компактная мобильная печь, которая легко поместится в багажнике любой автомашины. Корпусом для нее послужит труба. Чтобы не покупать заготовку, ее можно вырезать из старого газового баллона на 50 л – в загородной местности этого добра обычно бывает предостаточно. На всякий случай емкость нужно промыть, несколько раз наполнив ее водой при помощи шланга. Если этого не сделать, оставшийся внутри газ при разрезании может взорваться.
Печь для казана из трубы своими руками (или из газового баллона) изготавливается так:
- Баллон нужно разрезать примерно пополам. Чтобы линия разреза получилась ровной и строго перпендикулярной оси баллона, ее лучше наносить вдоль намотанной на него бумажной ленты. Верхнюю часть откладываем в сторону.
- Установив нижнюю часть вертикально, следует поставить на нее сверху казан. Тот, как было сказано выше, должен большей своей частью (на две трети высоты) оказаться внутри. Если диаметр печи оказался недостаточным, в ее верхней части нужно сделать несколько вертикальных надрезов длиной в 50 мм, расположив их с шагом в 150 мм.
- В стенке нужно вырезать отверстие, через которое будет закладываться топливо. Мельчить не нужно, иначе заполнять топку будет неудобно. Расстояние между этим проемом и днищем должно составлять примерно 20 см. Сначала засверливаются по углам при помощи дрели с коронкой диаметром 50 мм, затем между отверстиями делают прорезы болгаркой.
- В верхней части с тыльной стороны нужно высверлить или вырезать отверстия для выхода дымовых газов.
Собственно, в таком виде печь уже может считаться готовой к использованию. Только сначала ее нужно будет хорошенько прокалить, чтобы выветрились все нежелательные запахи.
Несколько более сложный вариант предполагает наличие поддувала и колосниковой решетки. Для установки последней внутри печи нужно приварить два уголка, предварительно подрезав их торцы для прилегания к криволинейной стенке. Колосниковую решетку также нужно будет подрезать, чтобы она приобрела круглую форму.
Печка под казан во дворе дома
В этом варианте печи проемы топки и поддувала нужно оборудовать дверцами. Их можно вырезать из верхней части баллона, которую, как помнит читатель, мы в самом начале отложили.
Дверцы должны быть чуть больше проемов, которые они закрывают. Их можно снабдить покупными петлями, а можно – самодельными. В последнем случае к дверце приваривают два болта, а к корпусу – две гайки большего, чем болты, диаметра.
Для удерживания дверцы в закрытом состоянии к ней болтом прикручивают поворотную щеколду, а к корпусу приваривают зацеп в виде крючка.
Самую примитивную походную печь для казана можно быстро изготовить из двух отслуживших свое автомобильных колесных дисков. В одном из них болгаркой вырезается серединка, так что от диска остается только обод. Теперь эту часть нужно приварить ко второму диску, так чтобы получилось подобие бочки.
Спицы второго диска должны располагаться внизу – они послужат решеткой для укладки топлива. Остается прорезать в боковой стенке отверстие для закладки топлива – и импровизированной печью можно пользоваться.
Изготовление печи для казана из листовой стали
Это также один из простейших вариантов изготовления печи, при котором в работе потребуется:
- сам казан, чтобы измерять диаметр топочной камеры;
- сварка, электроды к ней;
- листы стали – чем они толще, тем лучше для конструкции;
- молоток;
- уголки для изготовления ручек и опор;
- электродрель;
- болгарка.
Обратите внимание! Работа должна производиться на открытом воздухе, неподалеку от источника электричества. При этом все также следует соблюдать правила безопасности
Шаг 1
Измерьте окружность казана – согласно полученному размеру и будут проводиться дальнейшие работы
Шаг 1. Измерьте окружность казана – согласно полученному размеру и будут проводиться дальнейшие работы.
Шаг 2. При помощи болгарки вырежьте из листа стали прямоугольник, длина которого равнялась бы окружности казана. В прямоугольнике проделайте отверстие.
Шаг 3. В верхней части будущей конструкции разметьте и проделайте несколько вертикальных прорезей, чтобы дым впоследствии свободно выходил. Далее в нижней части вырежьте отверстие прямоугольной формы для загрузки дров.
Шаг 4. Сверните лист в цилиндр. Применяйте для этого соответствующую форму, намотайте на нее сталь и добейтесь предельной точности с помощью молотка, или (если есть возможность) примените специальное листогибочное оборудование.
Шаг 5. Вырежьте из уголков опоры и ручки для конструкции.
Шаг 6. С помощью сварки соедините лист в цилиндр, затем приварите к конструкции днище, ручки и опорные элементы. Хотя последние можно прикрутить с помощью обычных болтов, заранее проделав в стали отверстия.
Обратите внимание! Для защиты печи от коррозии покрасьте ее жаропрочной краской в несколько слоев. Все, можете ставить казан, загружать топливо и разводить огонь!. Усовершенствуем конструкцию
Усовершенствуем конструкцию
Усовершенствуем конструкцию
С этой целью оснащаем печь дымоходной трубой, колосником, поддувалом и дверками. Процедура изготовления такая же, как была описана выше, но придется добавить несколько пунктов.
Шаг 1. Вырезайте не только топочное отверстие, но еще одно, поменьше и расположенное снизу, для поддувала. В верхней части вырежьте третье отверстие под дымоход.
Шаг 2. Между топочным и поддувальным вырезами установите колосник, для чего приварите внутри корпуса опоры – куски уголков. Для изготовления простого колосника можете использовать стальную проволоку – сложите отрезки требуемой длины и соедините между собой сваркой. К опорам крепить колосник не нужно.
Шаг 3. Приварите дымоход к соответствующему отверстию в корпусе
Важно, чтобы высота дымохода превышала человеческий рост, иначе дым будет попадать в глаза
Шаг 4. Оснастите дымоход искроулавливателем – консервной банкой с проделанными в ней многочисленными дырочками.
Шаг 5. Дверки можете вырезать из той же листовой стали, хотя можно приобрести уже готовые.
В итоге вы получите такого рода печь для казана своими руками, которую удобно чистить от сажи и куда удобно загружать топливо. Дымные газы будут выводиться в дымоотвод, а регулировка тяги будет осуществляться дверкой поддувала. Хотя транспортировать такую конструкцию не так удобно, поскольку она более габаритна.
Виды печей под казан
В зависимости от материала изготовления:
- печи из металла (фабричного производства и домашнего изготовления);
- стационарные конструкции из кирпича.
Кирпичные печи различаются в зависимости от способа установки казана:
- в классических конструкциях казан помещается в кирпичное углубление практически полностью;
- в модифицированных версиях казан устанавливается на специально вмонтированную горелку.
Печи разделяют также по способу приготовления пищи:
- специализированные приборы только для использования казана;
- универсальные (многофункциональные) устройства, в которых пищу можно готовить с помощью казана и других приспособлений (например, решётки для жарки мяса или переносной коптильни горячего копчения).
Выбор того или иного вида конструкции зависит от личных предпочтений.
Особенности печек из кирпича
Для кирпичной печи существует два вида схем — классические и многофункциональные или универсальные.
Классическая печь выглядит следующим образом:
- стальная плита для фиксации казана;
- металлические уголки для закрепления плиты;
- топка с дверкой;
- поддувало;
- дымовые каналы и дымоход;
- наружные стены, которые обрамляют всю конструкцию для достижения лучшего эффекта теплоизоляции.
Если речь идёт о создании универсальной печи, её схема имеет ряд отличий:
- плиты для фиксации приспособлений для приготовления пищи;
- для каждого устройства (например, для казана, решётки для жарки мяса и коптильни) создаётся своя топка, потому что необходимо достичь максимального КПД от каждой поверхности;
- для того чтобы объединить все созданные поверхности в один дымоход, над ними необходимо возвести арку, в которой будет сделан вывод на дымоход.
Пилав, бешбармак, манты и т.п.
Блюда тюркско-иранской кухни с дымком не готовятся. Но это не значит, что для них подойдет обычная печь с казаном, уже простой плов получится не тот. Дело в том, что восточная кухня предполагает прогрев варочной посуды преимущественно с боков и равномерное распределение тепла в готовящейся массе, для чего в плове и делаются знаменитые «четыре дырки».
Как этого добиться, показывает схема уличной печи для плова на рис. Весь фокус в том, что аэродинамический фокус газовых потоков, во-первых, совмещен с тепловым фокусом печи (отмечено красным кружком). Во-вторых, он смещен вниз и вперед от продольной оси котла, чтобы скомпенсировать аэродинамическую несимметрию сборного газового канала. Она возникает вследствие того, что выход в дымоход один. Разумеется, для этой печи необходима и труба диаметром 160-200 мм и высотой 2,5-4 м, иначе тяги не будет.
Схема строения печи для плова
В печи для плова можно готовить не только плов. Котел – съемный, вместо него можно вставить, напр. манты-каскан. Порядовка печи для плова приведена на след. рис. В отличие от упомянутой выше «простой» печи, здесь фасонные кирпичи, сложный подтёс и выкладка диафрагмы не нужны.
