Как сделать садовые качели своими руками из профильной трубы

Разновидности крепления качелей

Качели могут устанавливаться стационарно на забетонированных в земле стойках и выполняться переносными. Во втором случае опоры прикреплены к раме, которая крепится анкерными болтами или забиваемой в землю арматурой с загибом. Такие конструкции удобны для сезонной дачи, так как легко убираются на зиму в закрытое помещение.

По конструкции опоры бывают А-образными с перемычкой внизу и в форме буквы П. Вторые менее устойчивы, но проще в изготовлении. Однако, при глубоком закапывании с заливкой бетоном, ими можно пользоваться без опасений. Для увеличения устойчивости переносных качелей делаются Л-образные опоры.

Для подвешивания сиденья используются несколько вариантов:

  • хомуты с крючками;
  • анкерные болты с петлями, вставленные в отверстия, просверленные в верхней перекладине;
  • с помощью шарикоподшипников, которые придется регулярно смазывать, чтобы качели не скрипели.

Профильные трубы, соединенные с перекладиной через подшипники, самый надежный и долговечный вариант

Сиденье можно повесить с помощью веревки, троса, цепей, профильных труб. У каждого варианта есть плюсы и минусы. Веревкой просто пользоваться, но она быстро перетирается. Цепь и трос ржавеют в местах соединения и перегиба, даже если окрашены.

Детские качели для дачи своими руками из металла

Если вы планируете сделать садовые качели своими руками из металла для детей, стоит ознакомиться с подобранными нами интересными вариантами с пошаговым описанием.

Одиночные качели из металла своими руками

В первом нашем мастер-классе мы сделаем своими руками из металла детские уличные качели для одного ребёнка.

Одиночные садовые качели из металла для детей своими руками: чертежи и размеры

Самое главное в детских качелях – их надёжность, поэтому в переносных моделях желательно сделать жёсткую нижнюю раму либо установить их стационарно. В работе можно воспользоваться нашими чертежами с размерами или нарисовать собственный эскиз.

ФОТО: https://vvsc.ruФОТО: atlant-sport.ru

Пошаговая инструкция

Предлагаем вместе с нами сделать своими руками простые детские качели из профильной трубы, для которых нам понадобятся следующие материалы и инструменты:

  • 4 трубы длиной 180 см и сечением 40×20 мм, толщина стенки 2 мм;
  • 3 трубы для перемычек длиной 70 см;
  • аппарат для сварки;
  • болгарка;
  • шлифмашинка;
  • краска, кисточка.

Пошаговая инструкция.

ИллюстрацияОписание работы
Для изготовления А-образного каркаса к каждой паре стоек длиной 180 см приварить перемычки
Сделать основу под сиденье размером 35×40 см
Приварить к сиденью с обеих сторон две направляющие по центру каркаса, перила и заднюю спинку на высоте 25 см с опорой

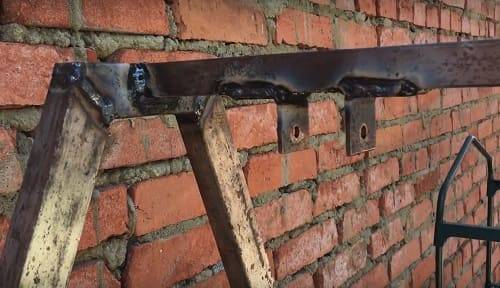

Приварить верхнюю планку между А-образными стойками, к ней с каждой стороны приварить по два уголка для крепления стоек сиденья
К верхней части направляющих от сиденья приварить трубки
Закрепить перемычки к нижней части спереди и сзади несущих стоек
Смонтировать с помощью сварки по бокам на расстоянии 61 см от низа конструкции распорки, которые увеличат её надёжность и жёсткость
Закрепить направляющие сиденья в петлях, отверстия предварительно промазать смазкой,  закрепить в них шайбы из пластика, затем стянуть болтами.

Смазкой также нужно предварительно промазать стенки трубок изнутри, чтобы не возникало скрежета во время катания

Зачистить все элементы, особенно сварные швы, сначала зачистным кругом, затем лепестковым

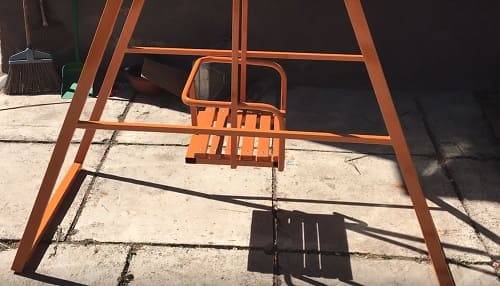

Обезжирить, покрасить все поверхности и закрепить деревянный настил

Более подробно весь процесс можно посмотреть на видео:

Watch this video on YouTube

Статья по теме:

Качели своими руками из металла для нескольких детей

Качели для нескольких детей могут иметь одно общее сиденье. Второй вариант – закрепить сидушки для каждого ребёнка на расстоянии друг от друга.

Чертежи качелей из металла для нескольких детей

Существует несколько вариантов чертежей изготовления качелей для двух деток. Можно сделать своими руками конструкцию буквой «П» из металла со скамейкой и дополнительно закрепить ребра жёсткости по обеим сторонам, либо это могут быть А-образные стойки с усилением средней части.

ФОТО: www.alladin66.ruФОТО: 10210187.fis.ru

Пошаговая инструкция

Если нет сварочного аппарата, можно закрепить элементы качелей на П-образном каркасе на болтах. Для работы нам понадобится металлопрофиль квадратного сечения со стороной 60 мм и длиной 3000 мм. Поскольку мы будем делать стационарную конструкцию, 50 см уйдёт в землю.

Высота качели получится 2 м, длина горизонтальной перемычки зависит от того, сколько сидений планируется на ней разместить. Один каркас выдержит три посадочных места.

Пошаговая инструкция.

  1. Предварительно, при помощи специального сверла, высверлить отверстия для крепления.
  2. Изнутри укрепить отверстия толстыми пластинами из металла.
  3. Закрепить перекладину на стойках при помощи болтов с контргайками, а также шайбами Гровера.
  4. Закрепить сидушку на подвесах.
  5. Забетонировать стойки.

На металлопрофиле длиной 3 м вполне комфортно можно закрепить 2 посадочных места ФОТО: vseprotruby.ru

Статья по теме:

Чертежи и размеры

Составляя чертежи садовых качелей, надо показывать их габариты в трех плоскостях. Начинают с суммарной ширины (которая определяется по фасадной части конструкции). Вторая цифра показывает, какова глубина каркаса. Третье число означает высоту. Нежелательно использовать большие качели в уличных навесах или беседках.

Но в любом случае требуется ориентироваться на особенности конкретного ландшафта или помещения, чтобы схема была составлена правильно

Если предстоит поставить качели просто под деревьями, где есть свободное место, можно обращать внимание на одну ширину. При этом стоит учитывать, что сиденье на 400-500 мм меньше, чем расстояние между боковыми стойками. Планируя сделать подвесную скамейку для семейной пары с 1 ребенком, можно ограничиться шириной 1,6 м

А вот для троих взрослых потребуется уже от 180 до 200 см

Планируя сделать подвесную скамейку для семейной пары с 1 ребенком, можно ограничиться шириной 1,6 м. А вот для троих взрослых потребуется уже от 180 до 200 см.

Точно такие же габариты стараются придать задним сиденьям автомобилей, так как они позволяют свободно рассаживаться всем без намека на стеснение. Если планируется пользоваться качелями в одиночку, хватит и сиденья шириной 1 м. Делать конструкцию крупнее — значит, уже тратить зря строительные материалы. В чертежах требуется отразить толщину круглых труб для изготовления стоек и иных деталей. Их диаметр может варьироваться от 3,8 до 6 см.

Допустимая толщина стенок колеблется от 0,1 до 0,15 см. Увеличивая эти показатели, можно нарастить прочность. Однако общая плата тоже существенно вырастает. В частном саду уместно монтировать качели из трубы сечением 3,8-4,5 см. При этом толщина трубки может ограничиться 1,2 мм. Более серьезные параметры нужны уже для качелей, вывешиваемых в общественных местах.

На чертеже А-образного каркаса указывают:

  • фланцы;
  • рым-гайки;
  • простые гайки;
  • болты;
  • стягивающие раму элементы;
  • перекладины;
  • стойки опорных рам.

Варианты садовых качелей из металла

Первым делом, необходимо определится с типом конструкции. Качели могут быть простыми – состоящими из опор и рассчитанного на одного человека сиденья, подвешенного на цепях. Эта модель больше подходит для детей. По мере взросления ребенка цепи, на которых держится сиденье, можно укорачивать, что весьма удобно.

Для всей семьи популярностью пользуются конструкции, состоящие из опор, лавочки с навесом и других дополнительных аксессуаров. Такие качели-диваны обычно оснащают специальными съемными накладками или подушками, чтобы сидеть было не слишком жестко.

Кресло-качели

Еще один вариант, подходящий для любителей нестандартных решений – качели-кресло, крепящиеся к одной опоре. Сиденье в таких конструкциях обычно имеет форму полумесяца или кокона, а сверху может располагаться небольшой козырек, защищающий от перегрева в летний зной. Интересная особенность таких качелей – возможность раскачиваться на них в любом направлении.

Из чего надо делать конструкцию

Рисунок 1. Чертеж двойных металлических качелей.

Прежде чем узнать, как сделать качели, необходимо начать с приобретения материалов. Для этого на строительном рынке покупают следующие материалы:

  • стальные трубы калибром не менее полтора дюйма;
  • металлические профили квадратного сечения 10Х10 миллиметров;
  • металлические уголки (толщина 3-4 миллиметра);
  • медную проволоку;
  • болты и гайки;
  • стальные прутья калибром 8-10 миллиметров:
  • бетонная смесь;
  • сиденье (доска, стальной лист и т. д.);
  • трос синтетический, можно применить и буксировочный от автомобиля;
  • металлическая труба калибром не менее 50 миллиметров;
  • краска и грунтовка.

Изготовление качелей начинается со сборки опор. Они представляют собой треугольники без основания с перекладиной в форме буквы «А». В вершине их установлены металлические пластины (Рис.1).

Длина изготовленных из труб опор равна 3-3,5 метра. Поперечина изготовляется из профилей квадратного сечения, ее длина примерно 75-80 см. Эти параметры приняты для обеспечения наибольшей жесткости конструкции. Если вам самим лень резать металл, то, покупая трубы на рынке, попросите продавца, нарезать их вам по нужным размерам.

Соединение двух несущих опор осуществляется с помощью пластины, к которой они привариваются.

Рисунок 2. Схема крепления садовых качелей при помощи металлических уголков.

В пластине сверлится отверстие для длинного болта.

С него срезают шляпку и просверливают его и трубы опор насквозь. От вершины треугольника при этом отступают 55-70 мм. Затем болт и опоры скрепляют гайками. Должен остаться его конец, который вставляется в отверстие на пластине и зажимается гаечным ключом с помощью гайки подходящего диаметра.

На расстоянии 2,1-2,3 метра от вершины треугольника к опорам приваривают поперечину из квадратного профиля. Таких буков «А» у вас должно быть не менее двух (для одноместных качелей) и три, если конструкция двухместная.

Теперь надо определить, какое сиденье применить для ваших качелей. Если это чисто детский вариант, то можно сделать несъемное одноместное сиденье, а если планируется использовать их и для отдыха взрослых членов семьи, то надо предусмотреть вариант его замены на двухместное сиденье.

Сначала подбирают материал. Обычно это дерево. Используют сосновые рейки толщиной 30-80 мм, стянутые мебельными болтами. Это позволяет снять сиденье на зиму или для замены на другое.

Поперечную балку, соединяющую треугольные опоры, делают из трубы большого диаметра (50 мм и выше). Надо учесть, что чем больше длина ваших качелей по горизонтали, тем больше должен быть калибр этой трубы. Она приваривается к опорам при помощи металлических уголков (Рис.2).

Качели из труб, изготовленные своими руками, обходятся в 2-3 раза дешевле тех, что продаются в магазинах. Это достаточно веский аргумент для рачительных хозяев, решившихся своими силами облагородить ландшафт садового участка. Впрочем, сделать это совсем не так сложно, как кажется поначалу: достаточно пары свободных вечеров, небольшой суммы денег для покупки материалов и желания.

Прежде, чем приступить к работам, следует определиться с моделью будущих качелей, с материалом, из которого будут изготовлены опоры, а также с вариантом исполнения сиденья. В этой статье представлены чертежи качелей из труб с деревянным основанием. Обрамление для сидений может быть любым — от небрежно накинутого теплого пледа до сшитых под размер мягких подушек из плотной ткани. Предполагается, что эти качели будут установлены внутри беседки, а потому они не имеют крыши.

Как сделать садовые качели из профильной трубы своими руками

Когда подготовлен материал, определен тип конструкции, приступают к ее изготовлению. Под рукой всегда должен лежать чертеж качели из профильной трубы с размерами, так как он нужен для нарезки заготовок.

Инструкция пошаговой сборки:

  1. Согласно чертежу из профильной трубы нарезают заготовки. Понадобятся длинные элементы для стоек, одна перекладина. Из трубы меньшего сечения нарезают необходимое количество перемычек.
  2. Когда все заготовки будут отрезаны, начинают собирать каркас. Первым делают узел, где верх опор соединен с перекладиной. Если качели будут разборные, то трубу сверлят, соединяют болтами. Для прочности углов ставят распорки. Их можно закрепить саморезами по металлу.
  3. Если предполагается неразборная конструкция, то придется сварить качели из профильной трубы своими руками с помощью сварочного аппарата. Швы для эстетичности зачищают болгаркой.
  4. Готовый каркас из трубы устанавливают на постоянное место. Если предполагается бетонирование опор, то под каждую стойку выкапывают лунку. На дно ямы насыпают слой щебенки толщиной 20 см. Опоры распирают внутри лунки камнями, заливают жидким бетоном.
  5. На перекладине размечают места расположения подвижных узлов. Под анкера в трубе сверлят отверстия. Резьбовое соединение обязательно закрепить дополнительной контргайкой. Она предотвратит ослабление крепежа во время эксплуатации качели.
  6. Чтобы получать удовольствие от катания на качели под дождем или солнцепеком, понадобится крыша. Раму сваривают в форме прямоугольника из тонкой трубы. Чтобы не скапливались осадки, плоскую крышу крепят под уклоном. Симпатичнее смотрится полукруглое укрытие. Из трубы придется согнуть дуги. Для этого используют не квадратный, а плоский профиль. Такую трубу проще сгибать и легче крепить к ней кровельный материал.
  7. Сиденье одиночное или в виде скамейки удобнее с полукруглой спинкой. Для боковых элементов каркаса выгибают две дуги. Между собой их сваривают перемычками. Готовый каркас должен напоминать форму ковша. К четырем углам конструкции приваривают петли. К крепежам будет зафиксирована цепь.
  8. Когда каркас сиденья будет готов, к проушинам на перекладине крепят цепи. Отмерив нужную длину, отрезают лишние звенья.
  9. Свободные концы цепей соединяют с проушинами на каркасе сидения, выставляют его по уровню. Если получился перекос, нужный участок удлиняют или укорачивают изменением количества звеньев.
  10. Когда качели детские своими руками из профильной трубы будут сварены, приступают к оформлению. Из реек делают обшивку сиденья. Деревянные заготовки фиксируют болтами. Каркас обезжиривают, покрывают защитной грунтовкой, красят. В качестве кровельного покрытия хорошо подойдет цветной поликарбонат. Лист прикручивают саморезами с уплотнительными шайбами.

Готовое развлечение немедленно стоит опробовать.

На видео пример изготовления качели:

Варианты фиксации сидений

Фиксация сидения к каркасу может выполняться различными методами, но в любом случае она требует отдельной разработки механизма крепления.

Фиксация на пружину. К поперечной балке приваривается ушко с отверстием под пружину, аналогичное ушко устанавливается у окончания трубы крепления сидения. Далее, меду отверстиями продевается плотная пружина. Такая фиксация подходит преимущественно для садовых качелей и дополнительно выступает в роли ароматизатора для комфортного отдыха.

Фиксация при помощи анкера. Преимущественно используется для качелей, на которых планируется внушительная раскачка. Анкер представляет собой две металлические пластины, между которыми продето кольцо, зафиксированное на болт между пластинами. В данном случае труба от сидения качели приваривается к кольцу анкера.

Фиксация сидений из цепи. Самая распространённая фиксация для сидений на цепях кольца. Для этого к поперечной перекладине качели привариваются кольца, через которые продевается цепь. Цепь можно также фиксировать на крюк зафиксированный через кольцо, или сразу на крюк, размещенный на поперечной перекладине.

В магазинах строительных материалов также можно найти специальные анкеры-болты для крепления цепей от сидения к основному каркасу качели.

Садовые качели рекомендуется фиксировать с четырёх углов сидения для устойчивости, и возможность облокотится на спинку.

Инструкция по изготовлению

Практически любой тип качели можно сделать самостоятельно, поскольку этот процесс довольно прост. Мы же рассмотрим несколько усложненный вариант устройства за счет того, что он предусматривает использование сварки. Такая работа выполняется в определенной последовательности:

  1. Нарезка деталей из труб: боковых стоек длиной 2 м, перекладины – от 1,5 до 2 м; подготовка 4 цилиндрических изделий, имеющих произвольную длину, которые необходимы для сборки основания.
  2. Зачистка труб посредством напильника или шкурки для избавления от заусениц.
  3. Сварка конструкций для основания под прямым углом.
  4. Крепление стоек к опорной части, затем перекладины к вертикальным элементам с применением специального аппарата.
  5. Рытье 4 ям глубиной не менее 80 см.
  6. Вставка в углубления металлических балок длиной, превышающей их глубину.
  7. Заливка ям раствором, приготовленным из цемента, щебня, песка и воды, взятых в пропорции 1:1:2:2. Для того чтобы бетон набрал требуемую прочность, следует подождать неделю и только после этого продолжить монтажные работы.
  8. Изготовление крючков для подвеса посредством анкеров с последующим их привариванием.
  9. Соединение собранного каркаса с торчащими из земли металлическими балками с использованием специального аппарата.
  10. Установка сиденья.

Одинарные качели из металла

Одинарные качели из труб своими руками можно сварить как стационарными, так и переносными — всё зависит от того, кто будет ими пользоваться и сколько свободного места у вас есть на участке.

Стационарные качели обладают самой большой устойчивостью из всех перечисленных вариантов: дети не смогут их перевернуть даже во время самой активной игры. Однако из-за этого у них появляется недостаток – малая мобильность: их нельзя убрать во время непогоды. Переносные, конечно, не так устойчивы, но и намного более удобные, чем стационарные.

Основные этапы монтажа

Для сварки каркаса качелей из профиля необходимо взять трубу и разрезать её на две равные части, каждая по 3100 мм. Края вертикальных стоек срезать под угол 45 градусов. После этого необходимо сформировать букву П — приварить к концам этих двух отрезков третий. Его края также следует обрезать под углом 45 градусов.

Второй шаг — формирование конструкции качелей из металла своими руками на подшипниках. Нужны два отрезка длиной по 5 сантиметров от трубы диаметром в 90 миллиметров. В них и вставляются подшипники, после чего обвариваются для закрепления. С другой стороны для дополнительной фиксации приваривается небольшой кусок металла, перекрывающий трубу. В подшипники будет вставляться отрезок трубы с диаметром в 27 миллиметров.

К трубе в 27 миллиметров привариваются две пластины — это будет крепеж под карабины. Сама конструкция под подшипники закрепляется на перекладине при помощи двух кусков металла. Они привариваются по бокам трубы, в которую вставлены в подшипники

Важно — перед началом сборки этой части нанести на подшипник солидол и периодически смачивать его водой. Если этого не делать, то материал будет нагреваться от сварки, начнется расширение стали и конструкция будет испорчена.

После того, как сборка рамы закончилась, необходимо выкопать под неё две ямки, вставить туда концы трубы и тщательно всё забетонировать

После того, как бетон засохнет, нужно приварить стабилизирующие откосы из остатков труб.

Сваривается каркас под сиденье садовых металлических качелей из заготовленной профильной трубы. Используем сварочный аппарат. На краях крепим рым гайки (отмечены зелеными точками).

Крепим карабины к рым гайкам и соединяем все стальной цепью.

Виды, размеры, особенности качелей

Разработаны два варианта сборки металлических конструкций:

  • методом сварки;
  • при помощи резьбовых соединений.

Сварные качели – самые надежные, однако требуется специальное оборудование и навыки работы. В результате получают надежную конструкцию с гарантией длительного безопасного срока работы.

Сборно-разборный вариант позволяет собрать каркас любому начинающему мастеру. Минусом является способность таких конструкций со временем терять жесткость из-за разбалтывания и ослабления резьбовых соединений. Решением проблемы является применение контргаек и шайб Гровера, которые придадут устойчивость соединений на длительное время.

По методу установки качели делят на:

  • Стационарные. Стойки бетонируют в фундамент из бетона. Устанавливают на одном месте на весь срок служб.
  • Переносные. Их можно демонтировать и на зиму убрать в помещение.

Высота конструкции в пределах 2100 мм. Она должна быть больше роста человека. Если изготавливаются качели для развлечения, а не для спокойного отдыха, то исходят от роста человека, ставшего ногами на сиденье.

Расстояние между стойками – от 1400мм, расстояние между перекладинами – 1100 мм. Сидение крепят на высоте 400-500 мм от уровня покрытия, а ширину сидения рассчитываю в среднем от 300 до 500 мм на человека.

Для исключения задевания стоек при раскачивании, отступ от них должен составлять 350 мм.

Если рассматривается вариант в виде лавочки, то ее длина не должна быть меньше 1500 мм, с расчетом на то, чтобы была возможность лечь на нее.

Конструктивные особенности

Большинство таких сооружений обусловливается наличием каркаса и разнообразных металлических элементов. Подобные устройства подразделяются на два вида:

  • сварные;
  • сборно-разборные.

Первый вариант является наиболее проблематичным в плане установки в домашних условиях. Это связно с тем, что здесь требуются специальное оборудование в виде сварочного аппарата, а также умение им пользоваться. В остальном сварная конструкция – это лучшее решение, так как она обеспечивает высокую прочность и достаточную жесткость, что гарантирует длительный срок службы устанавливаемого устройства для качания.

В то же время сборно-разборный каркас позволяет собрать его любому домашнему мастеру без должных навыков и специального оборудования. При этом такое сооружение не лишено недостатков. Какое бы ни было резьбовое соединение, оно со временем разбалтывается, что приводит к потере жесткости конструкции.

В результате создается люфт, вследствие чего качели не просто начинают ходить ходуном, а становятся источником опасности для жизни и здоровья человека, так как могут в любой момент разрушиться. Отсюда возникает необходимость использования контргаек и шайб Гровера в целях обеспечения требуемой устойчивости устройства для качания.

В зависимости от конфигурации опор сооружение может иметь:

  • каркас, напоминающий букву А, где две перекладины устанавливаются таким образом, что они смыкаются сверху, а жесткости им придает поперечный брус, который и делает качели похожими на упомянутый графический знак; встречаются также конструкции Л-образной формы без перемычки;
  • каркас, в котором перекладины соединяются в виде буквы П; этот вариант отличается меньшей устойчивостью на фоне небольших трудозатрат, так как установка таких качелей более проста; для придания П-образным устройствам достаточной прочности требуется позаботиться о качественном бетонировании опор.

Подобные сооружения также могут подразделяться на следующие виды:

  • стационарные, которые нельзя перемещать из-за того, что их опоры забетонированы;
  • переносные, соединяемые посредством анкерных болтов.

Подготовка досок

После того как получилось сварить сидение качелей на двоих детей (или взрослых), остается оббить стыки и проверить качество шва

Когда делают детские качели, внимание к качеству шва должно быть повышено. Его осматривают, и при необходимости перекрывают еще раз. По размеру основания отрезают доски, края которых закругляют ручным фрезером или простым рубанком и драчевым напильником

Лицевая доска обрабатывается таким способом еще и с наружной стороны

По размеру основания отрезают доски, края которых закругляют ручным фрезером или простым рубанком и драчевым напильником. Лицевая доска обрабатывается таким способом еще и с наружной стороны.

В основе делают отверстия под крепление досок. Их можно просверлить дрелью или прожечь сваркой. Прожигать нужно обязательно с внутренней стороны. Наплывы металла снаружи зачищают сваркой. Такие же операции нужно выполнить для закрепления досок на спинке качелей.

Доски подгоняют и крепят с помощью саморезов по дереву, проверяют, хорошо ли они подошли. Затем их снимают, обрабатывают пропиткой и наносят слой морилки или краски.

Обрабатывать детали необходимо со всех сторон, чтобы сидения для качелей прослужили дольше. После нанесения пропитки, нужно обязательно почистить их наждачкой.

Общее описание конструкции

Для качелей нужны опорные стойки, перекладина, сидение и конструкция крепления. Катаются на них по одному и по двое, и даже по несколько человек. Нужно это учитывать.

Опорные стойки можно изготавливать в разных вариантах соединяя между собой «ноги»:

  • Треугольные, напоминающие буквы «Л» или «А». Угол между ног – 30-40 град.
  • «П» образные. Обязательны ребра жесткости и распорки.
  • В виде буквы «Ж». Очень удобны для устройства тента или крыши.

Сидения можно изготовить любой формы и на разное число посадочных мест.

Предлагаем добавить к конструкции навес, чтобы ни солнце, ни дождь не мешали отдыху

Следует обратить внимание на его высоту, чтобы избежать удара головой при вставании с качелей

Как сделать сидушки для качелей из металла

Такие двухместные качели из профильной трубы часто можно встретить на детских площадках. Для начала пару слов о достоинствах и недостатках.

Большие металлические уличные качели

Достоинства:

  • прочность — самое главное достоинство таких качелей. Ребра жесткости сильно увеличивают сопротивление конструкции на изгиб;
  • экономичность — профильные трубы легки в производстве, что помогает значительно снизить стоимость всех материалов;
  • долговечность.

Недостатки:

  • тщательный уход — если не оцинковывать профильные трубы и не покрывать их защитными составами, то через некоторое время появится ржавчина;
  • сложность сгиба труб — для этого может понадобится дополнительное оборудование.

Как сварить каркас для качелей из металла своими руками на дачу, подготовить фундамент и подвесить сидушки мы уже неоднократно рассказывали, поэтому сейчас расскажем какое сидение подойдет для такой конструкции и его размеры.

Необходимы такие части: 3х1600м; 3х880мм; 2х200мм; 5х500мм. Подробнее на чертеже.

Устанавливается длинный отрезок 1600мм, к нему приваривается 3 коротких по 500мм— получается буква Ш. Со свободных торцов приваривается ещё один длинный отрезок. Спинка формируется точно также. Всё закрепляется уголками по краям каждой части конструкции и сваривается между собой под углом в 90 градусов. К конструкции прикрепляются два куска доски при помощи болтов.

Качели в виде скамьи или дивана с рамой из металла

Данный тип качелей распространен среди производителей – сегодня на рынке вы найдете большое количество готовых собранных моделей данного типа. Их отличает практичность и относительная дешевизна. Такие качели подходят для совместных посиделок вечером после трудового дня или же на выходных с детьми и близкими.

Сварные качели для дачи

Перед тем, как покупать материалы и приступать к самостоятельному изготовлению железных качелей, ознакомьтесь с особенностями конструкции:

  • данный тип металлических качелей для дачи может быть как переносным, так и стационарным;
  • фундамента переносной конструкции не требуется – опорой является квадрат у основания. В случае, если вы решите делать стационарные качели, то рекомендуем иметь в виду столбчатый фундамент;
  • к таким конструкциям зачастую делают навес – это может быть как поликарбонатная крыша, так и натянутый тент.

Материалы и инструменты

Чтобы сделать качели из профильной трубы своими руками вам понадобится целый список инструментов и материалов:

  • Круглая профильная труба для каркаса диаметром 20мм, 14170 мм (возьмите с запасом на метр-два больше);
  • 4 стальных уголка;
  • 2 стальные дуги, каждая длиной по 250 мм и с диаметром в 15 мм;
  • 2 деревянных полотна;
  • трос, цепь или любой другой подвес, который сможет выдержать нагрузку до 250-300 килограмм;
  • сварочный аппарат;
  • плоскогубцы;
  • молоток;
  • тиски;
  • болгарка или ножовка по металлу;
  • строительный уровень;
  • рулетка;
  • специальная краска по металлу от коррозии;
  • рым-шурупы 5х80мм, 4 штуки.
  • такелажная скоба М5, 6 штук;
  • болт М6х30, 4 штуки;
  • гайка М6, 4 штуки;
  • пружинная шайба М6, 4 штуки.

Пошаговая инструкция

Нарезка деталей из профильных труб для железных уличных качелей. Для боковых стоек понадобятся отрезки по 2500 мм, 4 штуки. На перекладину понадобится отрез трубы, длиной в 2100 мм.
Срезаем край трубы под 30 градусов на конце, после чего с помощью сварочного аппарата свариваем их в равнобедренный треугольник.
Отмеряем 2000 мм от вершины стоек и привариваем горизонтальную перекладину длиной 1035 мм для укрепления рамы. Смотрите чертеж садовых качелей из металла, который мы сделали для вас своими руками.
Привариваем горизонтальную перекладину на концах вертикальных стоек. После на нее будет крепиться сиденье. Расстояние между А-образными стойками – 2000 мм, перекладина выступает на 50 мм с каждой стороны.
Займемся созданием скамейки качели из профильной трубы своими руками. Берем несколько брусков 30х30х6000 мм и укорачиваем их. Должны получиться отрезки 1500 мм в количестве 24 шт Зачищаем их с помощью наждачки или станка. Либо можно взять брус 100х100 и подогнать под необходимые размеры. Не обязательно выпиливать 30х30, можно использовать и 20х50 и 30х70 и т.д.
Наносим лакокрасочное покрытие на поверхность, чтобы предотвратить гниение древесины.
Делаем каркас из трубы 15 мм в диаметре. Свариваем отрезки воедино и прикрепляем бруски с помощью болтов. Расстояние между ними – 20-25мм. По краям привариваем рым гайки для крепления цепи (две с одной стороны, две с другой). С расстоянием между брусками также можно экспериментировать (все зависит от их размера). Более подробно на чертеже качелей из профильной трубы.
Крепим сиденье к вертикальным стойкам каркаса качелей из металла. Просверливаем в перекладине сквозные отверстия для болтов с рым гайками. Продеваем их и закручиваем. Соединяем карабины со всеми рым гайками и прикрепляем цепь.
Выкапываем 4 ямы глубиной 450мм. Для этого используем ручной железный бур.
Замешиваем бетон. В емкость добавляем цемент, песок и воду в пропорциях 1:2:3. Лучше всего использовать цемент, маркированный как М400.
На дно засыпаем подушку из песка 100мм, после устанавливаем стойки в ямы. Забрасываем несколько больших камней для устойчивости конструкции, после чего заливаем все бетоном. Ждем в течение 3-4 дней пока все высохнет. Конструкция готова
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
