Основные разновидности ракетных печей и варианты своими руками

Принцип работы

Горячие газы вместо дымохода попадают в специальный колпак, где они догорают (отсюда и отсутствие сажи). Температура при этом еще больше повышается, а давление, напротив, снижается. Цикл постоянно повторяется и вскоре печь выходит на режим горения с максимальной тягой (сила последней зависит от конструктивных особенностей и качества монтажа).


Ракетная печь

Температура в колпаке может достигать 1200ᵒС, вследствие чего все отходы сгорают почти без остатка, а выхлоп состоит преимущественно из углекислого газа и водяного пара.


Реактивные печи

К преимуществам можно отнести:

  • высокий КПД;
  • отсутствие сажи;
  • высокую температуру;
  • возможность использования в качестве топлива шишек, сырых веток, сухих растительных стеблей – при температуре в 1200ᵒ горит почти все;
  • низкий расход топлива – примерно в четыре раза ниже, чем в стандартной конструкции.

Разнообразие печей-ракет

Ракетная печь длительного горения с лежанкой

Реактивные топки подразделяются на множество модификаций. Печь-ракета может быть разных размеров от компактного, чемоданного типа, до огромного, захватывающего всю стену комнаты.

Различают такие виды котлов:

  • Стационарные. Устанавливаются в жилых и подсобных помещениях — гаражах, мастерских, сараях для животных.
  • Переносные (туристические). Могут применяться на природе или в качестве мобильного обогревателя для коттеджа, когда оставлять изделие опасно в плане хищения.
  • Отопительно-варочные. Используются для нагрева и готовки пищи.
  • Каминные. Сочетают в себе зрелищную и обогревательную функцию.
  • Банные. Предназначены для создания жара в парилке.

Переносные ракетные печи

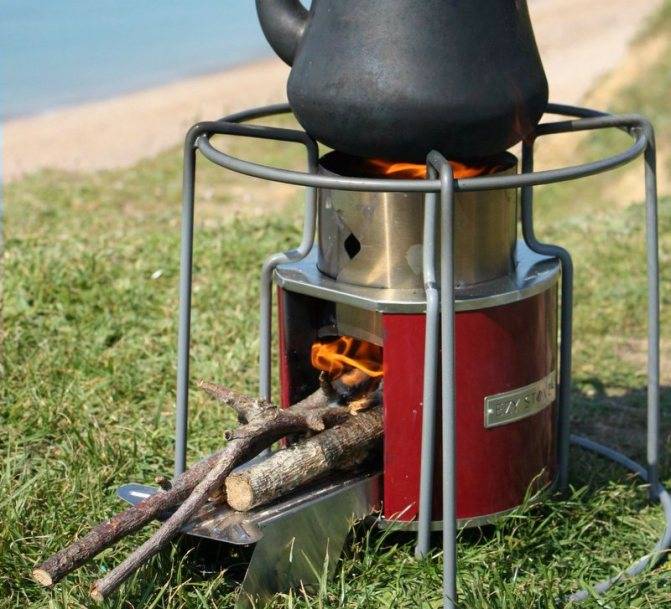

Походные варианты отличаются компактными габаритами, безопасностью и вполне приличной производительностью. В сложенном виде легко помещаются в рюкзаке, чемодане, небольшой картонной коробке. Применяются на привале во время путешествий, на пикниках и в качестве резервного очага при возникновении перебоев с газом и электричеством. Изготавливается ракетная печь из профильной трубы квадратного сечения, установленный на срезе рассекатель используется в качестве подставки для кухонной посуды.

Конструкция из газового баллона

Реактивная печь из газового баллона

Наиболее популярное среди домашних умельцев изделие. Баллон имеет идеальную для проекта форму, изготовлен из качественного металла требуемой толщины. Для загрузочного отсека используется сталь толщиной не менее 5 мм, а для регулировки интенсивности пламени устанавливается дверка. Если котел планируется использовать и для готовки, верхняя часть емкости срезается и туда приваривается ровный лист.

Устройство комбинированной печи

Комбинированные сооружения являются стационарными, собираются из кирпича и железа, используется глина. Изделие обладает высокой теплоемкостью при небольшом расходе топлива. Применяется в качестве обогревателя при возможности подключения водяного контура. Устройство занимает много места, что накладывает определенные ограничение на его установку.

Конструкция с лежанкой

Объект состоит из топки, камер первичного и вторичного горения, зольника, поддувала и длинных расположенных горизонтально труб. Поверх канала обустраивается лежак длиной до 300 см. Ложе оборудуется как диван или кровать. Для поступления тепла на поверхность делаются железные радиаторы или перфорирование для выхода теплого воздуха.

Самодельная конструкция

При отсутствии опыта можно выбрать упрощенную конструкцию из нескольких кирпичей, согнутой трубы. Если имеются навыки обращения со сварочным аппаратом, создают печь из квадратного профиля и листового металла.

Чертеж печи и размеры

Представленный вариант можно корректировать с учетом объема помещения, других личных требований и предпочтений. Разработчики рекомендуют устанавливать диаметр канала райзера в пределах от 65 до 105 мм. Соответствующим образом изменяют размеры обечайки.


Чертеж с пояснениями для сборки

Для аккумулирования тепловой энергии выбран саман. Этот материал не является жаростойким, поэтому температуру нужно снизить до безопасного уровня. Дополнительные рекомендации:

  • барабан можно сделать из стандартного 50-литрового баллона;
  • обеспечивают идеальную герметичность системы дымоудаления, чтобы предотвратить проникновение сажи в пористый саман;
  • для удаления остатков механических примесей устанавливают второй зольник.

Пошаговая инструкция


Самодельная дровяная печь ракета Реактивную печь на дровах своими руками можно создать по следующему алгоритму:

  1. Для изготовления смеси основного теплоизолирующего слоя (5б) используют щебень из шамота марки ШЛ.
  2. Рама опоры для печи собирается из деревянных лаг (100 х 100) с ячейками не более 600 мм, под лежаком расстояние можно увеличить.
  3. Для обшивки применяют минеральный картон, шпунтованные доски.
  4. Деревянные заготовки предварительно обрабатывают пропиткой с биоцидными добавками.
  5. Площадку под основной частью конструкции закрывают металлическим листом.
  6. После размещения конструкции на запланированном месте устанавливают опалубку, заливают саман.
  7. Из подходящего по размеру газового баллона делают барабан.
  8. Для создания надежных сварных соединений применяют электроды диаметром 2 мм, постоянный ток силой 60-70А.
  9. Герметизирующий уплотнитель создают из асбестового шнура, фиксируют жаростойким клеем.
  10. Из подготовленных стальных заготовок собирают райзер.
  11. Устанавливают нижний слой изоляции, для опалубки применяют фанеру (20 мм) или доски.
  12. Заполнение строительной смесью выполняют до уровня Б по чертежу. Для полного высыхания этой части при комнатной температуре нужно 1-2 дня.
  13. Устанавливают топку, контролируя точность вертикального положения.
  14. Часть поддувала будет выступать наружу, поэтому на завершающем этапе стенку выравнивают саманом.
  15. После заполнения смесью до уровня Г рекомендуется ускорить сушку обычной лампочкой накаливания мощностью 60-75 Вт (размещают под райзером).
  16. Устанавливают зольник, созданный из стального листа толщиной 0,8-1 мм.
  17. Монтируют тубус барабана с формированием во внутренней части клиновидного наклона к выходу (смесью 5б).
  18. Создают футеровку с послойным заполнением (5г), пробку делают из глины.
  19. Продолжают сборку по схеме, устанавливают гофру, крышки барабана и зольника.
  20. После завершения сушки (2-25 недели) удаляется опалубка, формируется поверхность, окрашиваются видимые металлические части.

Пояснения к составу строительных смесей (5):

  • а – саман из глины и соломы, консистенция густого теста;
  • б – глина средней жирности со щебнем из шамота;
  • в – шамотный песок с глиной в пропорциях один к одному;
  • г – речной песок без промывки с фиксированным размером гранул (2,5-3 мм);
  • д – печная глина среднего уровня жирности.

Виды печек для разных условий эксплуатации

Печь ракета с водяным контуром, кирпичная или металлическая, сможет заменить собой котел. Теплообменник здесь устраивается в верхней части жаровой трубы в виде опоясывающей водяной рубашки. Внутри рубашки располагаются перемычки для более эффективного отвода тепла к теплоносителю. Конструкция предельно простая, она может обогревать домовладения площадью до нескольких десятков квадратных метров.

Ракетная печь для гаража может быть изготовлена из старого пузатого газового баллона или бочки. Для этого в выбранной таре делаются два отверстия – одно в верхней крышке, а другое на боковой поверхности. Внутрь вставляется Г-образная труба. Обладая небольшим опытом работы со сварочным аппаратом, все работы займут у вас максимум полчаса.

Также вы можете сделать печь вышеописанного ракетного типа из отрезков квадратной и металлической трубы по приведенному чертежу.

Также для обогрева гаража подойдет отопительная ракетная печь «Огниво – Хозяин». Это магазинная модель, изготавливаемая из алюминиевой гофрированной трубы и обычного листового железа. Она работает примерно по той же схеме и позволяет согреть гараж площадью до 30 кв. м.

Чертежей ее в открытом доступе пока нет, поэтому вы можете попробовать собрать печь «Огниво» своими руками на основе ее фотографии. Также ее можно купить на сайте производителя.

Мы уже говорили, что для обогрева больших домовладений потребуется ракетная печь длительного горения с водяным контуром. Маленькое домовладение из одной комнаты можно обогреть более простой печкой с лежанкой – так вы сэкономите место на мебели. Она состоит из следующих узлов:

  • Топка с вертикальной загрузкой – в нее помещаются поленья;
  • Камера дожигания – горизонтальный участок перед райзером (жаровой трубой), здесь происходит пиролизное горение;
  • Райзер с варочной поверхностью – вертикальный участок с металлическим корпусом, отдающим тепло в помещение;
  • Горизонтальные каналы – они нагревают лежанку, после чего продукты сгорания отправляются в дымоход.

Ракетная печка для обогрева дома из одной комнаты обмазывается глиной, чтобы получилась ровная и удобная лежанка – здесь можно постелить матрас или небольшое покрывало.

Для походного применения используются самые простые печи ракетного типа, изготавливаемые из металлических труб. Они отличаются компактностью, легко разжигаются и гасятся, быстро остывают и позволяют оперативно приготовить обед на открытом воздухе. Главное, не перестараться с количеством загружаемого топлива, чтобы не сжечь еду высокотемпературным пламенем.

Ракетная печь своими руками

Ракетная печь получила своё название из-за схожести с перевернутой ракетой и благодаря звуку, который похож на гудение. Заметим, что если печь сильно гудит, то это является самым неэкономичным и менее эффективным использование агрегата.

Самой простой в изготовлении в домашних условиях является походная ракетная печь

Данный вид печи позволит нагреть пищу или воду в любых условиях. При сгорании дров в бункере нагревается дымовая труба, где и происходит догорание газа. Для сгорания их без остатка труба должна быть длинной.

Для более эффективной работы топливный отсек должен равняться горизонтальному участку. Для изготовления походной ракетной печи вам понадобятся:

  • две квадратные трубы длиной 45 см и 30 см другая
  • 4 стальные полос 300*50*3 мм
  • 2 стальные полосы 140*50*3 мм
  • решетка из металла 300*140 мм.

Ракетная печи из кирпича своими руками

Чтобы сделать реактивную печь своими руками не нужно иметь особых навыков. Благодаря компактности и простоте строения изготовить ее можно за несколько часов.

Основа конструкции – две вертикальные камеры разного размера, внизу обобщенные между собой общим каналом. Камера меньшего размера называется камерой сгорания. Она используется сначала для розжига, а потом для сгорания дров.

Разжигают печь обычно с помощью легко воспламеняющихся материалов, наподобие деревянной стружки, щепок, бумаги. Также подойдут небольшие сухие веточки. С помощью специальных заслонок в нижнем отсеке топочной камеры, можно регулировать силу тяги.

После того как прогреется вся система, включая дымоход и большую камеру, ракетная печь для дома начнет полноценно выполнять свои функции по обогреву помещения. Определить этот момент можно по тому, как гул, возникший вначале, стихнет.

Помещение нагревается от дымохода, который проходит через всю комнату или по ее периметру. Дым, пройдя по всей протяженности дымохода и отдав тепло в помещение, наружу выходит холодным. То есть все тепло по максимуму сохраняется внутри отапливаемой комнаты.

Что может понадобиться в процессе сооружения печи:

  • жаропрочный красный кирпич;
  • бочка из металла;
  • металлическая дымоходная труба;
  • старое металлическое барбекю;
  • жаростойкая краска;
  • металлическая арматура;
  • небольшое количество керамзита, самана и перлита;
  • песочно-цементная смесь;
  • щётка по металлу;
  • строительная лопата и кельма.

Прежде чем приступать к непосредственному сооружению печи ракеты своими руками нужно проделать следующие подготовительные работы:

В полу, вырывают яму глубиной на штык лопаты. Это позволит спрятать горизонтальный дымоход под полом.
В качестве колпака для печного устройства используют металлическую бочку

Вначале проводят обжиг и чистку ёмкости, которую впоследствии покрывают жаростойкой краской.
Важно чтобы краска наносилась после монтажа фланца для соединения основной конструкции с дымоходом.
На следующем этапе сооружается фундамент, для чего выполняются в соответствии с размерами, указанными в чертеже манипуляции в следующем порядке.
Подготавливают опалубку.
В месте установки топки в почву углубляют несколько кирпичей.
На дно кладут арматуру.
По периметру нижней части топки по уровню кладут кирпичи.
Фундамент заливают песочно-цементной смесью.

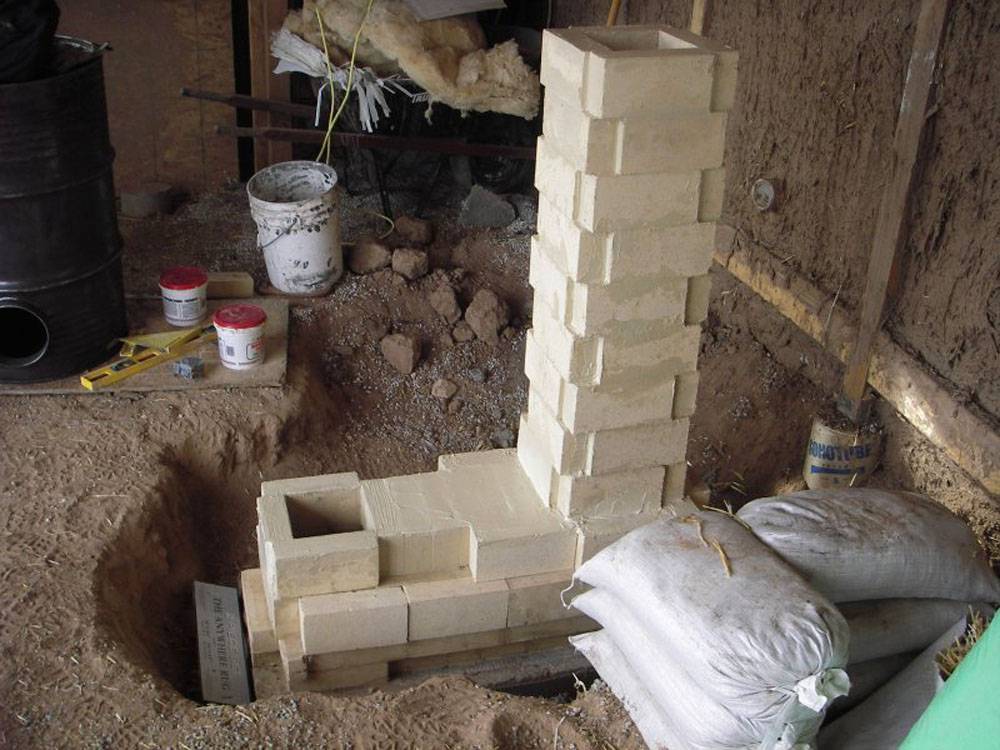

После полного высыхания строительной смеси можно начинать кладку кирпича. При этом в качестве строительного раствора используется огнеупорная глина.
Первый ярус кладки возводят, вверх оставляя только отверстие для топки.
На 2 ряду начинают формировать нижний канал ракетной печи.
На 3 ряду выполняется перекрытие канала так чтобы получилось 2 отверстия – для топки и канала, располагающегося, вертикально.Перед кладкой вертикального канала в металлическую бочку монтируется фланец для подсоединения дымохода

Также желательно установить тройник для очистки дымоходной трубы.

Восходящую часть устройства выкладывают способом «сапожка». При этом её внутреннее сечение, должно быть, 180 мм.
Также понадобится старый водогрей, который надевают на подымающуюся часть, а образовавшиеся пустоты засыпают перлитом.
Основание ракетной печки окружают мешками, наполненными, песком, а основу кожуха замазывают глиной. Свободное пространство заполняют керамзитом.
Присоединяют дымоходную трубу, а на восходящую часть одевают перевёрнутую металлическую бочку.
После пробного запуска печи ракеты бочку красят с помощью жаростойкой краски.
Ну и в завершение выполняют обкладку дымохода.
Трубу дымохода обкладывают мешками, которые предварительно наполняют песком и всё засыпают керамзитом.
Саму конструкцию формируют с помощью огнеупорной глины.

https://youtube.com/watch?v=SivGlUl572Y

Хочется отметить, что в процессе функционирования ракетной печи требуется много кислорода, поэтому обязательно с улицы проводится воздуховод.

После этого устанавливается внутрь топки старое барбекю, которое закрывается крышкой. Швы качественно заделывают глиной. На этом сооружение кирпичной ракетной печи с металлической бочкой можно считать завершённой.

Плюсы использования печи-ракеты

Реактивные печи довольно экономны и в использовании

Но для сверхэффективной работы важно, чтобы топливо было сухим, иначе вторичного сгорания газов не происходит

Печь-ракета не подходит для установки в бане. Дело в том, что для нужного эффекта требуется, чтобы сначала нагрелись стены помещения. А при режиме, создаваемом данной печью, нагревается именно воздух.

В качестве отопительного прибора в доме для постоянного проживания такое устройство не всегда удобно.

При топке необходимо регулировать силу тяги приоткрыванием и закрыванием дверцы для подачи топлива. Постоянно следить за печью в доме довольно сложно. Но она хорошо подойдёт на использования в палатке, гараже, отдельной мастерской или сарае. Печь-ракета не разрушается, если между топками проходит длительное время.

Изготовление печи ракеты с лежанкой

Размеры ее основных частей будут следующими:

  • печки – 505 х 1620 х 580 миллиметров;
  • лежанки – 1905 х 755 х 6200 миллиметров (плюс 120 миллиметров на подголовник);
  • отделения для топки – 390 х 250 х 400 миллиметров.

Необходимые материалы

Такая печь ракета потребует:

  • 435 штук красного кирпича;
  • для защиты от задымления – одну топочную дверцу (250 х 120 миллиметров);
  • одну поддувальную и одну прочистную дверцу (140 х 140 миллиметров каждая);
  • лист из асбеста (толщина – 2,5–3 миллиметра) для прокладки меж кирпичами и элементами и элементами из металла;
  • плиту для варки (505 х 580 миллиметров);
  • трубу дымохода (отвод – на 90 градусов, диаметр – 150 миллиметров);
  • заднюю полку – панель из металла (370 х 365 миллиметров);
  • стойкую к жару смесь или песок с глиной для раствора.

Относительно последнего пункта необходимо указать, что на каждую сотню выложенных плашмя кирпичей с шириной шва в пять миллиметров потребуется два десятка литров раствора.

Принципы строительства

Ракетная печь с вертикальной загрузкой конструктивно проста. Она надежна и эффективна в повседневном применении. Главное – качественно и грамотно выполнить ее кладку. Если нет опыта работы печником или каменщиком, но хочется сложить устройство самостоятельно, предварительно потренируйтесь. Сложите ее для начала всухую, не используя раствор. Так можно набить руку и разобраться, как кирпичи располагаются в каждом ряду.

Для обеспечения равной ширины швов готовьте для кладки калибровочные рейки из пластика или дерева. Их располагают перед кладкой очередного ряда на предыдущем. Извлекаются они без проблем – как только раствор схватится.

Обеспечьте прочную, ровную основу для кладки реактивной печи.

Ведь она, хоть и компактна, и не слишком тяжела, не устоит на полу, выстеленном из тонких реек.

И даже на прочное деревянное покрытие нужно, настелив, закрепить материал, устойчивый к жару. Отлично подойдет асбест. Толщина – пять миллиметров.

Процесс кладки печи

Первый ряд кирпичей укладывается сплошняком. Должны просматриваться соединения всей тройки отделений сооружения. Угла по фасаду желательно для красоты скруглить или срезать.

Второй ряд:

важно заложить внутренние каналы для отвода дыма. По ним пойдут газы, нагретые в топке и отдающие лежанке свое тепло; они соединяются с камерой, формирующейся уже на этом этапе; первый кирпич, который разделит пару каналов под лежанкой, наискосок срезают; в этот уголок соберутся продукты горения, которые не сгорели полностью; напротив скоса устанавливают дверцу, открывающуюся для прочистки; здесь же надо установить дверцы для камер очистки и поддува. С их помощью можно будет наводить порядок в каналах и зольной камере; закрепляют их проволокой, закручиваемой на ушках элементов из чугуна

С их помощью можно будет наводить порядок в каналах и зольной камере; закрепляют их проволокой, закручиваемой на ушках элементов из чугуна.

Схема кладки печи

Третий ряд ракетной печи аналогичен предыдущему – с поправкой на укладку вперевязку. На четвертом ряду сплошным кирпичным слоем перекрывают проходящие в лежанке каналы. Для топки оставляют отверстие. Формируют канал, отапливающий плиту и отводящий в дымоход продукты горения. Поверх перекрывают поворотный канал, идущий по горизонтали.

В шестом ряду выкладывается подголовник для лежанки, часть печи для плиты и каналы для отвода дыма. В седьмом – завершается подголовник и поднимается основа под плиту. Еще в трех – выкладывается конструкция с тройкой каналов.

В последующих рядах формируют отверстие для дымоходной трубы, основа под плиту. Сверху укладывается плита из металла. От лежанки ее отделяют стенкой. В финале устанавливается и выводится на улицу труба для отвода из реактивной печи дыма.

Плюсы и минусы ракетной печки

Реактивная конструкция пользуется спросом ввиду небольших размеров, относительной дешевизны конечного сооружения.

Это оптимальный вариант для обогрева частного дома, а при должной кладке печь можно прекрасно вписать в интерьер жилья. Основные детали не будут видны, так что останется сделать аккуратными металлические колпаки, крышку топки.

Конечный вид

Экологичное построение не выделяет вредных веществ: на выходе остаются лишь водяной пар и углекислота.

Конечный вид

Постройки, выполненные собственными силами, не способны достичь оптимальной мощности, особенно, если неправильно топить.

Сухие или мокрые дрова

Вне зависимости от типа собираемого обогревателя всегда будут частичные утери тепла, но можно их свести к минимуму, если установить водяной контур к трубе, проводящей газ.

Конструкция изделия может быть разная, что позволяет сделать подобный агрегат самостоятельно, хоть из баллона из-под газа.

Печь с баллоном из-под пропана

В качестве топлива можно использовать то, что удобнее: дрова, уголь вне зависимости от их состояния, а расход будет ниже, чем у других аналогов. При небольшом расходе сырья печка выдает высокий показатель КПД.

Недостатками считаются необходимость постоянного личного присутствия для контроля, ручной отладки ввиду отсутствия автоматики. Также нужно часто подкидывать дрова, исключить вероятность того, что дети или взрослые дотронутся до металлических частей. Металл накаливается до экстремальных температур, поэтому способен оставить очень сильные ожоги.

Ожоги от горячих поверхностей

Ракетное строение не подходит для сборки внутри бани, так как не способно за короткие сроки прогреть помещение до требуемой температуры.

Если было решено установить такую модель обогрева, то можно забыть о подключении к трубопроводу или горячему водоснабжению: любое подключение дополнительных ответвлений разрушает герметизацию внутреннего бункера. Как следствие, теплоизоляция тоже сильно уменьшится.

Регулировка объема вырабатываемого жара осуществляется лишь при снижении или повышении количества используемого топлива. Корректировать силу прогорания посредством поддувало возможно только тогда, когда печь разжигают.

Удобное расположение контроллера

Потребуется немало времени, чтобы прогреть комнату до комфортной температуры при условии, что ее площадь составляет менее 20 кв. м., иначе отопления будет недостаточно.

Принцип работы

Обычный костер не обеспечивает рациональное использование топливных ресурсов. Значительная часть энергии бесполезно улетучивается в окружающее пространство. Отсутствует конвекционные процессы, накопители тепла. Невозможна точная регулировка процесса горения. Доступ кислорода ничем не ограничен.

С применением дымовой трубы и закрытой рабочей зоны отмеченные недостатки устраняются. Однако реактивная печь отличается более высокой эффективностью по сравнению с типовой «буржуйкой». Главное отличие – дымовая труба, размещенная внутри основной конструкции. Увеличение пути выхода газов сопровождается постепенным снижением температуры на разных участках (пример, значения приведены в C°):

  • центральная шахта (райзер): 700-1100;
  • промежуток между стенками: 250-380;
  • участок под лежанкой: 30-90.

Улучшенная тяга в конструкции реактивной печи

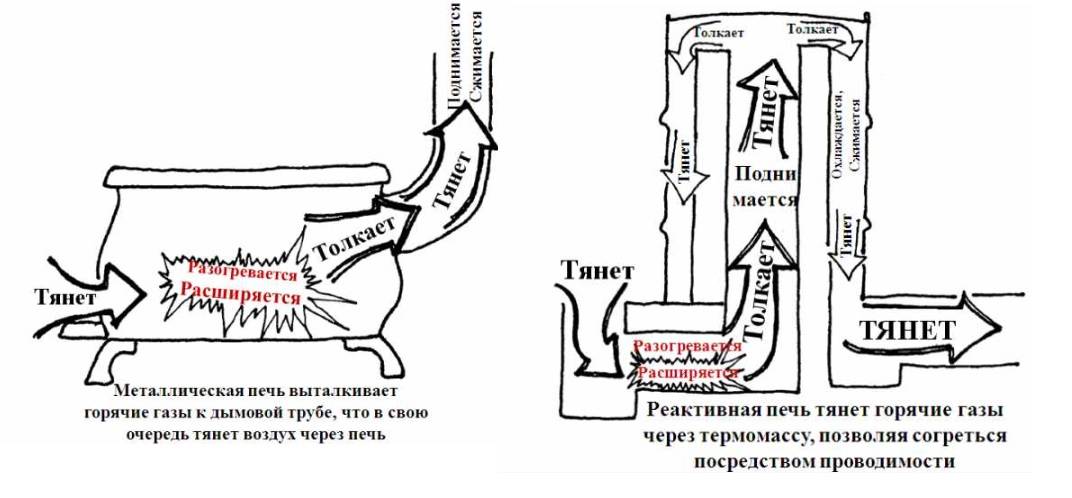

На рисунках показаны особенности конструкции, которые обеспечивают достаточную тягу при увеличении длины пути удаления дыма. Другое преимущество – высокотемпературное разложение органики при ограниченном поступлении кислорода (пиролиз).

Как не прекращает работу печь-ракета?

Не обращая внимания на оглушительное космическое наименование, эта отопительная конструкция не имеет ничего общего с ракетными системами. Единственный наружный эффект, придающий определённое сходство – струйка пламени, которая вырывается из вертикальной трубы у походного варианта ракетной печки.

Работа этого очага основывается на 2-ух базисных принципах:

  1. Прямом горении — свободном перетекании топливных газов по печным каналам без побуждения тягой, создаваемой дымовой трубой.
  2. Дожигании газов дыма, выделяющихся при возгорании древесины (пиролизе).

Самая примитивная реактивная печь действует по принципу прямого горения. Достигнуть термического разложения древесины (пиролиза) ее конструкция не дает возможность. Чтобы это сделать нужно сделать мощную теплоаккумулирующую обмазку внешнего кожуха и высококачественную термическую изоляцию внутренней трубы.

Не обращая внимания на это переносные ракетные печи отлично исполняют собственные функции. От них не просят высокой мощности. Генерируемого тепла абсолютно достаточно для приготовлений пищи и обогревания в палатке.

Как сделать ракетную печку своими руками

У него есть несколько этапов — выбор подходящей конструкции; подбор материалов и инструментов; непосредственно изготовление.

Выбор проекта

Выбирая подходящий проект, учитывайте такие факторы:

  1. Назначение печи — требуется ли только приготовление еды или ещё и обогрев комнаты.
  2. Доступные материалы.
  3. Приблизительная мощность. От неё зависит, на сколько порций еды или на какой объём помещения хватит устройства.

Материалы

Для кирпичной конструкции потребуются:

  • шамотный (огнеупорный) кирпич;
  • огнеупорная смесь для кладки;
  • бетонный раствор (для основания);
  • минеральная вата;
  • асбест;
  • целая бочка или пустой газовый баллон для колпака (не обязательно);
  • печные дверцы — топочной камеры и зольника;
  • если колпак кирпичный — толстый лист из нержавеющей стали по размеру его сечения.

Для отделки печи применяются:

  • огнеупорная краска;
  • глина;
  • камни;
  • и т. п.

Для металлической возьмите:

  1. Круглую металлическую трубу диаметром около 150 мм и длиной не более 90 мм (лучше около 60 мм).
  2. Профилированную (прямоугольную) трубу сечением в 100—120 мм и длиной около трети круглой.
  3. Вместо трубы прямоугольного сечения, можно взять лист стали толщиной 3 мм.
  4. 3 гайки.
  5. Стальные пруты, пластины или длинные болты для ножек.

Справка. Для лучшей тяги профилированную трубу берите со стороной не больше диаметра круглой.

Подготовка инструментов

Для изготовления пригодятся:

  • мастерок;
  • уровень;
  • сварочный аппарат;
  • штыковая лопата;
  • металлическая щётка;
  • уровень;
  • болгарка.

Изготовление, размеры устройств

Вариаций на эту тему множество. Рассмотрим изготовление двух принципиально разных типов реактивной печки. Это кирпичная печь с лежанкой, которая применяется в помещении, и походная, собранная из металла. При необходимости вносятся изменения, возможны комбинации методов (например, отопительно-варочное приспособление, но сделанное из труб, покрытых глиной или камнями).

Как сделать кирпичную печь с лежанкой

Первый этап — устройство фундамента. Под него выкапывается прямоугольное углубление, которое затем заполняется бетоном.

Для прочности лучше предварительно установить арматуру. Основание должно быть строго горизонтальным.

После застывания бетонного раствора начинается укладка кирпичей. Внешние стенки располагаются по периметру бетонной площадки. Формируется камера сгорания. С одной стороны от неё размещается топочная камера с отверстием для загрузки дров. С другой – идут воздуховодные каналы.

Важно! Каждый ряд кирпичей также проверяется уровнем. Это делается в обоих плоскостях — горизонтальной и вертикальной

В камере сгорания также оставляют отверстие для чистки от золы, которое закрывается дверцей. Когда эта камера готова, на неё надевают металлическую бочку. Промежутки заполняются утеплителем, например, минеральной ватой.

Если же бочка не используется, сверху устанавливается плита для приготовления пищи. Под неё кладётся асбестовый утеплитель.

Дымоход подключается к каналу воздуховода и выводится на улицу.

Затем готовое устройство декорируется. Например, обмазывается глиной и покрывается краской. Другой вариант — оставить кирпичную кладку.

Реактивная печь для походов

Она состоит из двух отсеков, соединённых между собой. Чтобы собрать её, для начала обрежьте трубы под углом в 45°. Если вместо второй трубы взяли металлический лист, разрежьте его на такие части:

  • две со сторонами 300 мм и 150 мм;
  • две — 300 мм и 100 мм;
  • и одна 150 и 100 мм.

Фото 3. Готовая реактивная печка для походов. Устройство изготовлено из металлических труб.

Затем сварите их между собой. Потребуется также ещё одна пластина для разделения топливного отсека, её размеры 200 мм и 100 мм.

Все фрагменты свариваются между собой в соответствии со схемой. Круглую трубу крепят в нижней части прямоугольной и посередине относительно боковых сторон.

Из обрезков арматуры сваривается колосниковая решётка. Её удобно сделать выдвижной, чтобы закладывать дрова и затем задвигать внутрь топки.

От трубы отпиливаются 4 кольца. Они крепятся сверху, чтобы посуда не перекрывала отверстие для тяги.

В разборном варианте устанавливаются ножки. Снизу привариваются гайки, в которые затем вкручиваются длинные болты. Есть и другой способ. Прутья или обрезки стального листа привариваются ко дну. Это менее удобно в перевозке, зато нет необходимости в сборке.

Когда конструкция готова, её нужно покрасить. Применяется только огнеупорная краска. Это убережёт от коррозии, а также прикроет следы от пайки.

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать — нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

Простая ракетная печь из трубы

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

  • Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
  • Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
  • Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
  • Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
  • Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

Инструменты

Для проведения всех необходимых работ потребуются:

  • Болгарка.
  • Сварка.
  • Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

  • Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
  • Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
  • Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

  • Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
  • Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
  • Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
  • Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
  • Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
  • Элементы привариваются не рядом, а внахлест.

Далее проводятся следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

Как топить печь-ракету

С учетом длинного пути системы дымоудаления в стационарной конструкции понятна необходимость запуска рабочего режима после предварительного прогрева. При работе с «Робинзоном» и другими компактными аналогами это правило выполнять не надо. Но крупную печь протапливают сначала сухой стружкой, бумагой, иными подходящими расходными материалами. Для загрузки используют поддувало с открытой дверцей. Степень готовности оценивают по характерному затиханию шума. На этом этапе используют обычную загрузку топлива в соответствующую часть печи.

Рекомендуется пользоваться смещением крышки основного бункера и дверцей поддувала для оперативной настройки рабочего режима. Если кислорода слишком много, активизируется горение с одновременным блокированием процесса пиролиза. В подобных условиях ухудшаются показатели потребления топлива, образуется нагар в райзере. Следует подчеркнуть затрудненность очистки закрытого центрального канала. В худшей ситуации его пропускная способность уменьшается до критически малых величин.

Советы по эксплуатации

Запускать печь ракету из кирпича нужно только при тёплом дымоходе. Для малого устройства это свойство не так существенно, а печь побольше на холодную трубу только зря использует дрова.

Поэтому печь ракету перед загрузкой нормы топлива после большого перерыва в эксплуатации нужно протопить бумагой, сухими стружками, соломой и т. п., поместив их в поддувало с открытой дверцей. Когда гул в печи снизит тональность или затихнет, тогда можно загрузить всё топливо в топку, оно должно воспламениться само собой от уже имеющегося огня.

Ракетная печь с лежанкой не является полностью саморегулирующимся устройствам под внешние условия и энергоэффективность топлива. Поэтому, в начале топки штатным количеством топлива поддувальную дверку оставляют в открытом положении. После того, как печь начнёт сильно гудеть, её прикрывают до положения, когда издаваемый звук будет едва слышен.

Использовать для разогрева печи можно только сухие дрова, влажные не дадут печи прогреться до нужной температуры, что может привести к обратной тяге.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
