Печи из автомобильных дисков своими руками

Как сделать печь из дисков для бани своими руками

Изготовление печи из дисков

Диски из металла на банных печах служат надстроенным комплексом на каменной печи. Они выполняют следующие задачи:

1. Служат поверхностью теплоотдачи в помещение бани;
2. Являются основанием для сооружения каменки;
3. Служат стволом дымохода;
4. На их основе часто сооружается контур нагрева воды – устанавливается бак.

Монтаж самой печи из металлических дисков нецелесообразен. Возможно возникновение утечек дыма в негерметичности сварочных швов, металл обладает низкой инертностью и быстро остывает.

Процесс монтажа надстройки состоит из следующих этапов:

1. На готовую каменную печь устанавливается первый диск. Диск устанавливается свободной стороной вниз. Стыки с поверхностью печи герметизируются.
2. На лицевую сторону первого диска лицевой стороной устанавливается второй диск, они свариваются между собой.
3. В центре сложенных вместе лицевых сторон вырезается отверстие, соответствующее диаметру подобранной трубы для дымохода. На вырезанное отверстие устанавливается труба, герметично приваривается.
4. Во внутренне пространство второго диска вокруг трубы укладывается каменная подборка – она послужит каменкой. Камни обладают очень высокой инертностью, долго сохраняют тепло. Они принимают тепло от разогретых металлических дисков, разогреваются и при обливании водой производят пар.
5. По периметру второго диска приваривают 4 стойки одинаковой длины.
6. На стойки лицевой частью вниз устанавливают третий автомобильный диск, через него пропускают дымовую трубу.
7. Третий диск приваривается к трубе дымохода.
8. Поверх диска часто устанавливают самодельные баки с отверстием в центральной части для прохождения дымовой трубы. В баках производится нагрев воды.
9. Место прохода горячей части трубы дымохода через строительные конструкции герметизируется несгораемыми материалами.
10. В верхней части дымохода сооружается заслонка или шибер для регулирования силы тяги.

Иногда печи для бань с применением автомобильных дисков строят по упрощенной схеме. На поверхность топки устанавливают плиту, на нее ставят открытый бак для нагрева воды. Далее, за плитой, на дымовой канал вместо верхней стенки укладываются швеллера. Стыки швеллеров герметизируются глиной. Поверх швеллеров укладывается каменка.

После каменки сооружается вертикальный комплекс из сваренных между собой дисков. Комплекс служит каналом дымохода, работает как отопительный прибор, отдавая тепло в помещение. Подобная конструкция намного надежней и герметичней, не требуется сооружение бака для воды замысловатой формы с проходным пространством.

Как своими руками сделать печь под казан из автомобильных дисков — Домашний очаг

Многие мастера сегодня изготавливают дровяные печи и котлы, используя толстостенные трубы. Но иногда такие изделия становятся слишком дорогим удовольствием, тогда как под рукой могут оказаться несколько старых дисков от машины.

При этом вы можете изготовить печь, которая окажется совершенно бесплатной. Придется лишь потрудиться над самой конструкцией, используя собственное мастерство и смекалку. Некоторые мастера и вовсе создают такие “произведения искусства”, которые заслуживают внимания.

Такие конструкции привлекательны не только производительностью, но и толщиной металла. Корпус прогорит довольно не скоро, особенно если использовать колесо от грузового автомобиля.

Последние применяются для изготовления банных печей, так как отличаются габаритными размерами и внушительной толщиной металла. Для банной печи, которая довольно часто работает при больших нагрузках, этот фактор нельзя назвать маловажным.

Если же использовать диски коммерческого или легкового автомобиля, то удастся изготовить дровяной отопитель для гаража или небольшую печь для шашлыка.

Подготовка инструментов

Если вы решили выполнить очаг для казана или обычную печь, используя автомобильные диски, то необходимо позаботиться о наличии инструментов, среди них следует выделить:

• сварочный аппарат;
• электрическую дрель;
• зубило;
• кувалду;
• диски;
• малярную кисть;
• линейку;
• болгарку;
• ножовку по металлу;
• молоток;
• напильник;
• плоскогубцы;
• рулетку.

Примечательно, что почти любая из выполненных моделей на основе дисков будет переносной, что очень удобно, ведь использовать данную конструкцию можно будет в бане или на улице.

Лучше всего используют стальные штампованные диски, диаметр которых изменяется в пределах от 40 до 50 см. Их высота может составить 25 см.

Очаг для казана, как и банная печь, не может быть выполнен из алюминиевых дисков, а также тех, что изготовлены на основе алюминиевых сплавов.

Почему идеально подойдут именно колесные диски?

Печи для казана делают не только из дисков. Для изготовления можно использовать металлическую бочку. Но она слишком тонкая, так что сильный огонь может просто прожечь ее стенки.

Чертеж буржуйки из металлической бочки

Самым лучшим вариантом остаются автомобильные диски, которые, возможно, завалялись где-то в гараже. Такая печь под казан помимо низкой стоимости имеет еще массу других преимуществ:

• материалы для изготовления всегда доступны;
• автомобильный диск изготовлен из прочной стали достаточной толщины, поэтому печка прослужит долгие годы;
• автомобильные колесные диски устойчивы к высоким температурам и открытому огню;
• сталь, из которой изготовлен диск, быстро нагревается;
• поскольку существуют диски разных диаметров, то конструкцию можно сделать нужного размера;
• из автомобильных колес можно сделать печь не только для приготовления блюд, но и для обогрева небольших помещений или для растопки бани.

Еще одно весомое преимущество – самодельную печь, можно смастерить без наличия опыта. Из инструментов понадобятся только сварочный аппарат и болгарка.

Печь из колесных дисков

Изготовление печи из автомобильных дисков

Шаг 1. В нижнем диске должен располагаться зольник, чтобы можно было удалить золу. Кроме этого зольник выполняет функцию воздухозаборника, чтобы топливо хорошо горело. Для этого с помощью болгарки вырезал прямоугольную дверцу размером 120×250 мм.

Шаг 2. Затем соединил два нижних диска обычными болтами с гайкой. На них уложил решетку, сваренную из металлических пластин, которая будет выполнять функцию колосников. Также для этих целей можно использовать прутья арматуры.

Шаг 3. Чтобы сделать топочную камеру немного объемнее, я поступил следующим образом:

• Из листа толщиной 10 мм вырезал полосу шириной 130 мм.
• Далее нужно согнуть эту полосу по диаметру обода верхних дисков. У меня есть небольшой пресс, поэтому пришлось разрезать полосу на три части.
• Когда пластины были изогнуты по диаметру обода дисков, сварил их между собой электросваркой.
• Затем вварил полученное кольцо между двумя верхними дисками.

Получилась довольно объемная топка, в которую влезет много дров.

Шаг 4. Из 5-мм стальных полос сварил металлический ящик для зольника. С длиной нужно угадать, чтобы ящик закрывался плотно, так как при больших щелях будет слишком интенсивное горение и топливо будет быстро прогорать. В качестве ручки можно приварить любой металлический прут произвольной длины.

Шаг 5. Затем приступил к устройству верхней плиты. Ее я решил сделать раздвижной, чтобы одновременно выполняла функцию дверцы для загрузки топлива. Для этого верхнюю часть диска вырезал газовым резаком, но оставил два родных отверстия и затем высверлил еще одно, для крепления подвижной части. Также сделал полукруглую выемку под диаметр дымоходной трубы. Края реза обработал шлифовальным кругом, чтобы пластина плотно прилегала.

Шаг 6. Из металлического листа вырезал две половинки верхней плиты, просверлил в них отверстия. Затем отшлифовал их немного и прикрутил болтами одну из половинок, которая планируется стационарной.

Чтобы подвижная часть легко ходила, пришлось немного срезать и закруглить ее край, так как острый угол не давал открывать дверцу.

Шаг 7. В неподвижно закрепленной верхней плите вырезал отверстие под дымоходную трубу. Она оказалась немного больше (не рассчитал ширину половинки, нужно было сделать ее немного шире), поэтому пришлось немного выбрать и с подвижной части. Вварил трубу, а к подвижной части приварил ручку, чтобы было удобно открывать заслонку.

Шаг 8. Чтобы все тепло не вылетало в трубу, нужно сделать заслонку дымохода, которой будет регулироваться тяга.

Я вырезал круглую заготовку из металла, обточил ее, чтобы она свободно помещалась в трубу. Затем просверлил сквозное отверстие в трубе, в которое будет вставляться стержень для поворота заслонки.

Разместил все это недалеко от выхода из трубы, чтобы можно было дотянуться электродом для соединения стержня и заслонки. Чтобы заслонка не «кувыркалась», поставил ограничитель: теперь она открывается только в одну сторону.

Шаг 9. Когда буржуйка была готова, я для придания ей товарного вида зачистил с наружной стороны от ржавчины, после чего при помощи пульверизатора нанес огнестойкую грунтовку. Получилось изящно.

Печка из автомобильных дисков. — Изготовление печки в гараж.

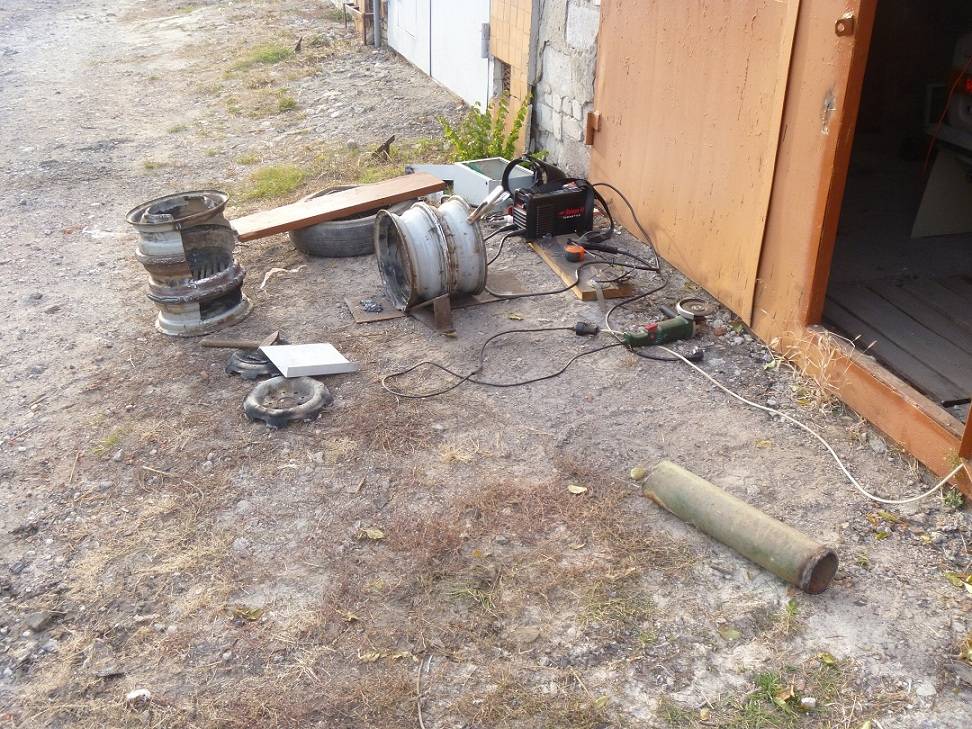

С покупкой гаража было принято решение изготовить печку чтобы работать в гараже в холодное время года. В наличии было 5 колес от жигуля, выкинуть жалко, а место занимают. Поискав в сети идеи по изготовлении печки из дисков набросал эскиз и начал делать. По поводу качества скарки сразу скажу что это печка мое первое сварочное изделие, учился варить по ходу, после 5 кг сожженных электродов понял принцип сварки и швы начали получатся лучше.

Нижняя часть топки.

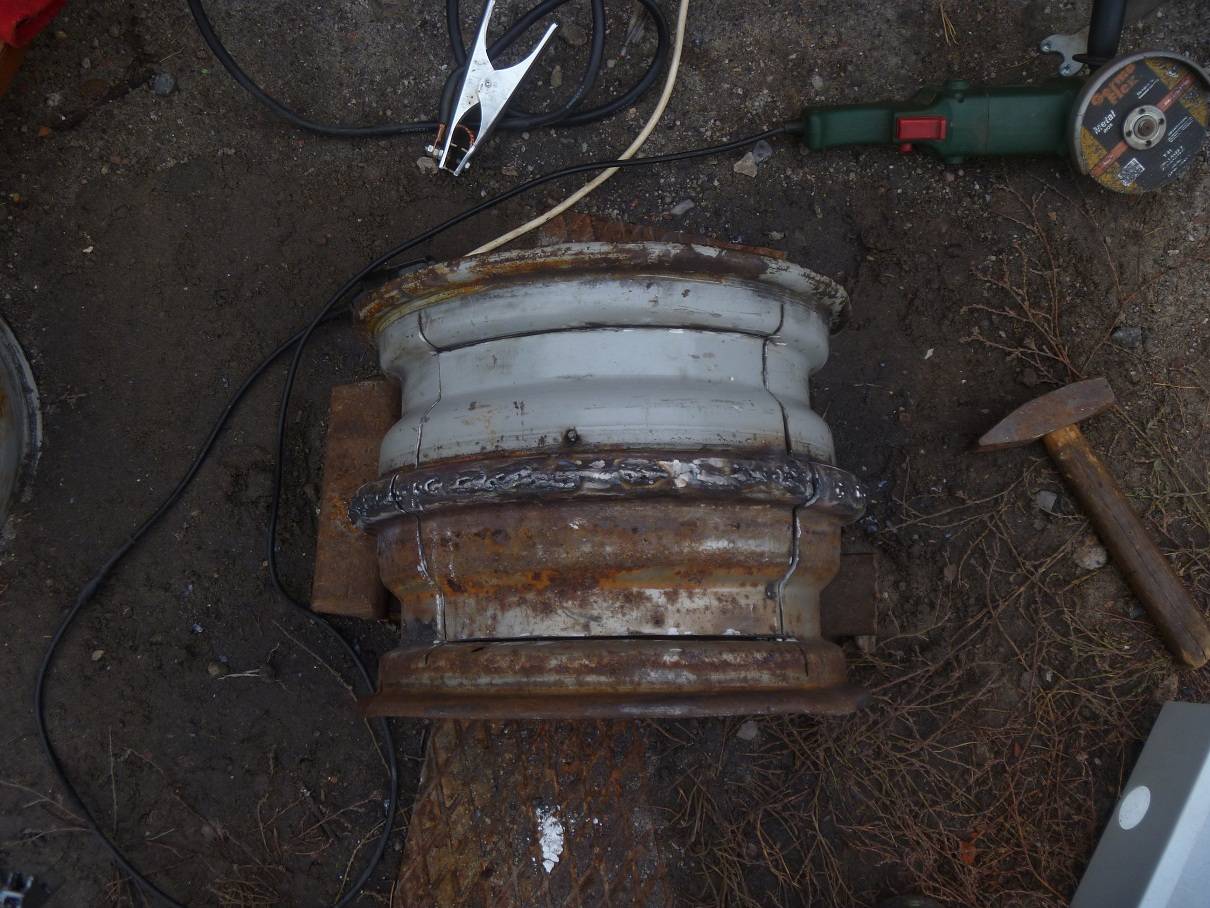

Сварил 2 диска — под топочную камеру.

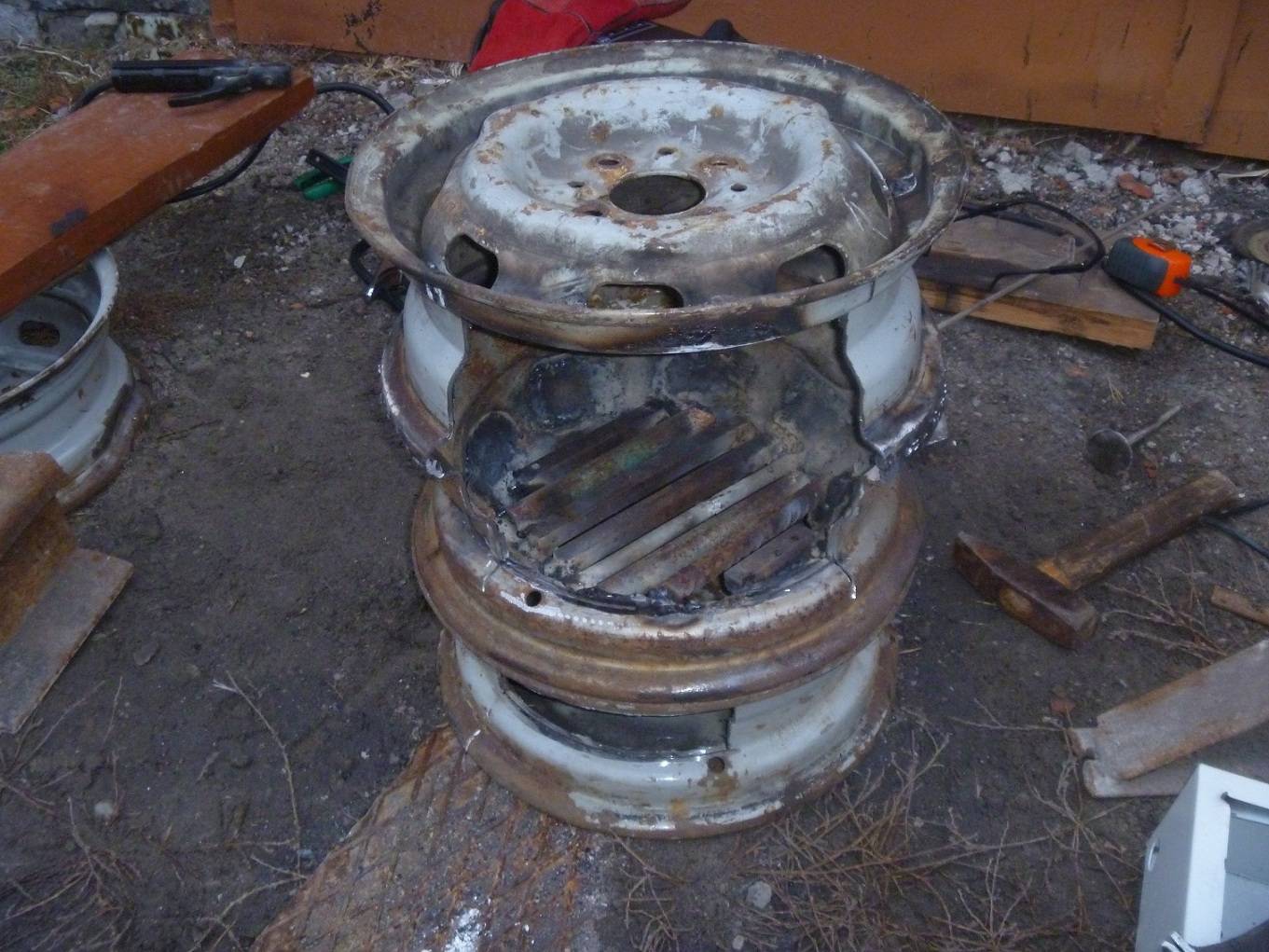

Топочная камера с поддувалом

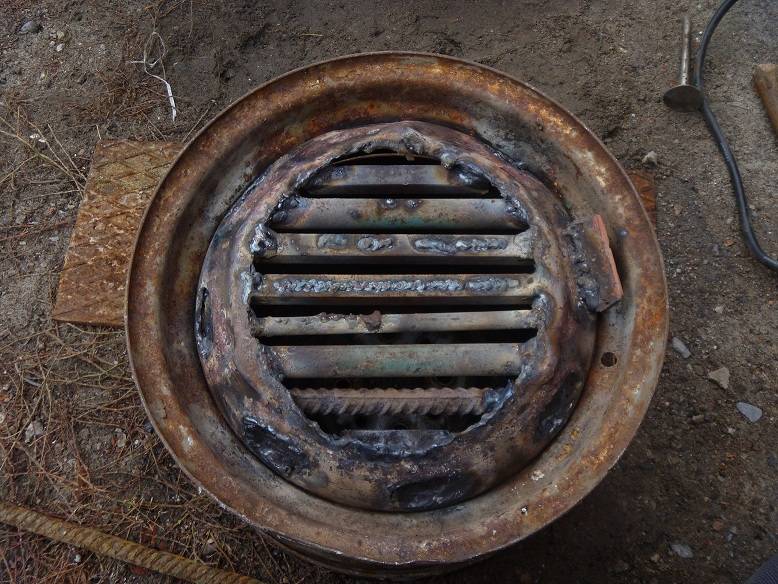

Колосники. Варил из того что было под рукой.

Поддувало. Проем под ящик-пепельницу.

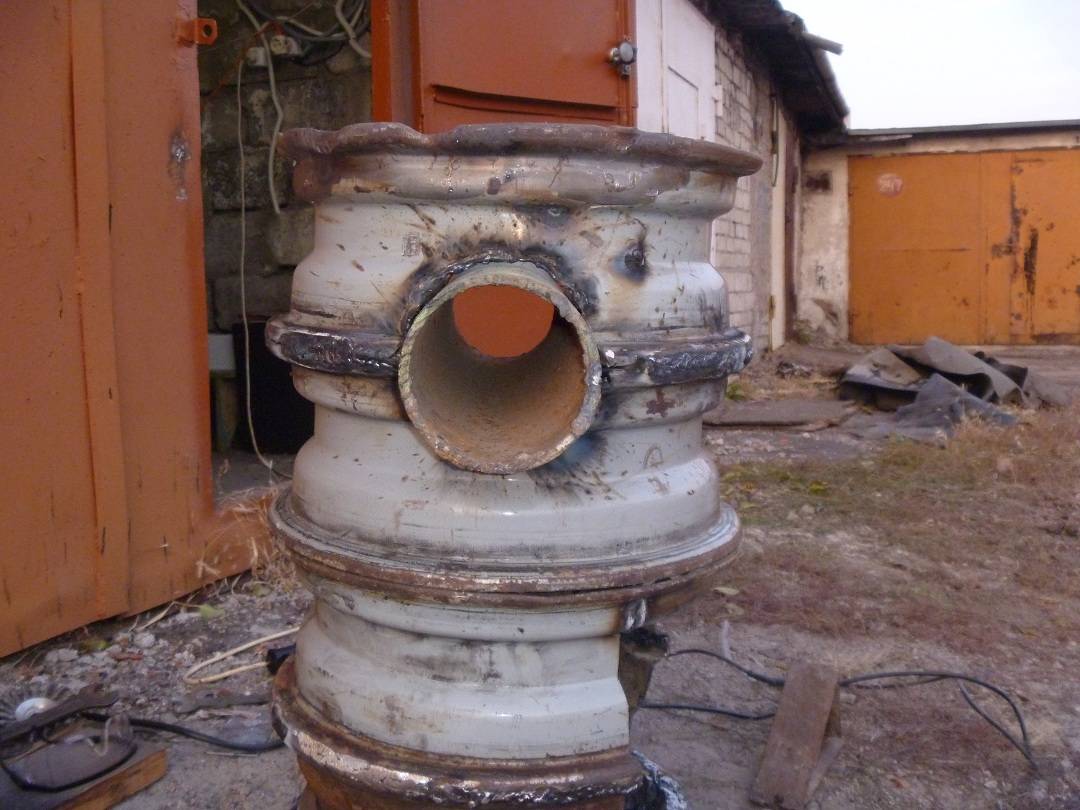

Понемногу обретает вид печки.

Верхняя часть печки — под теплообменник.

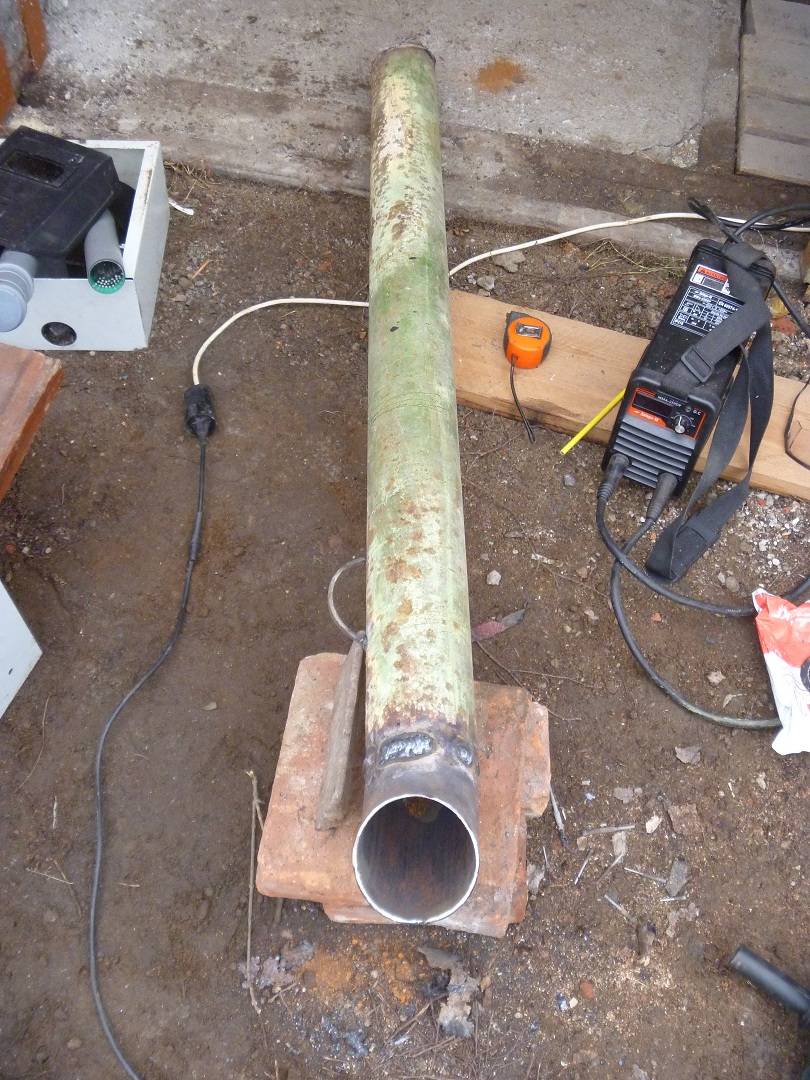

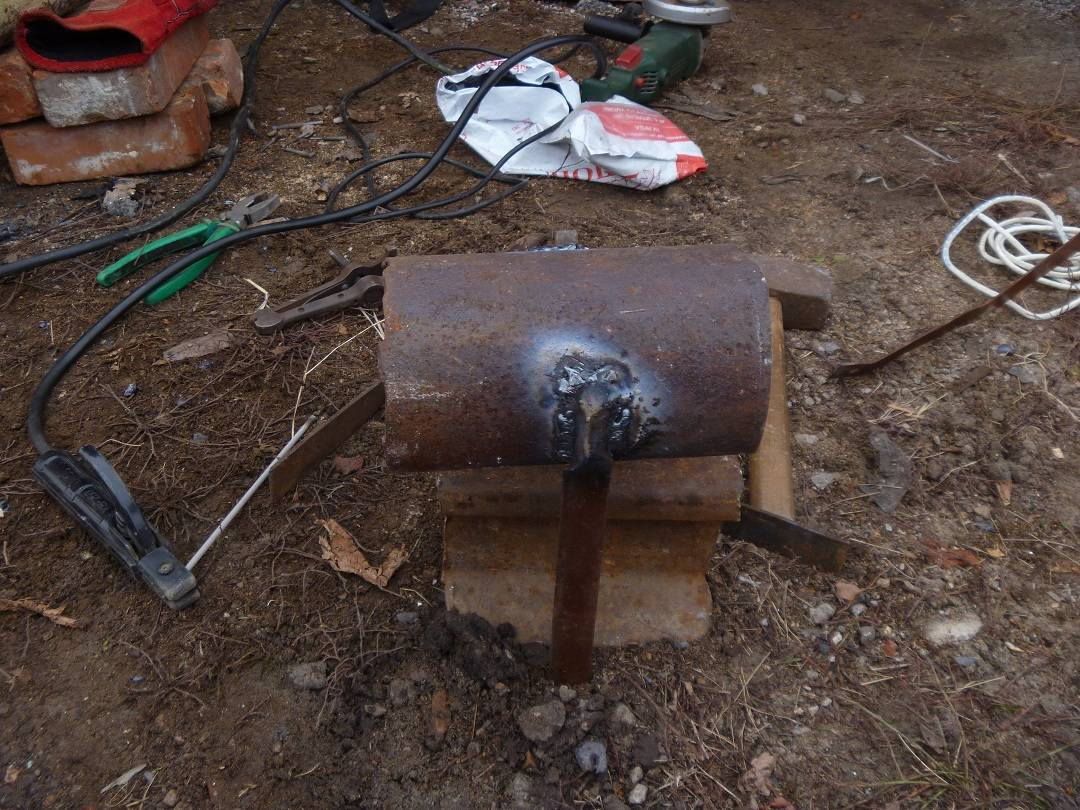

Теплообменник из трубы 100мм.

Заварил дырки в ничней части.

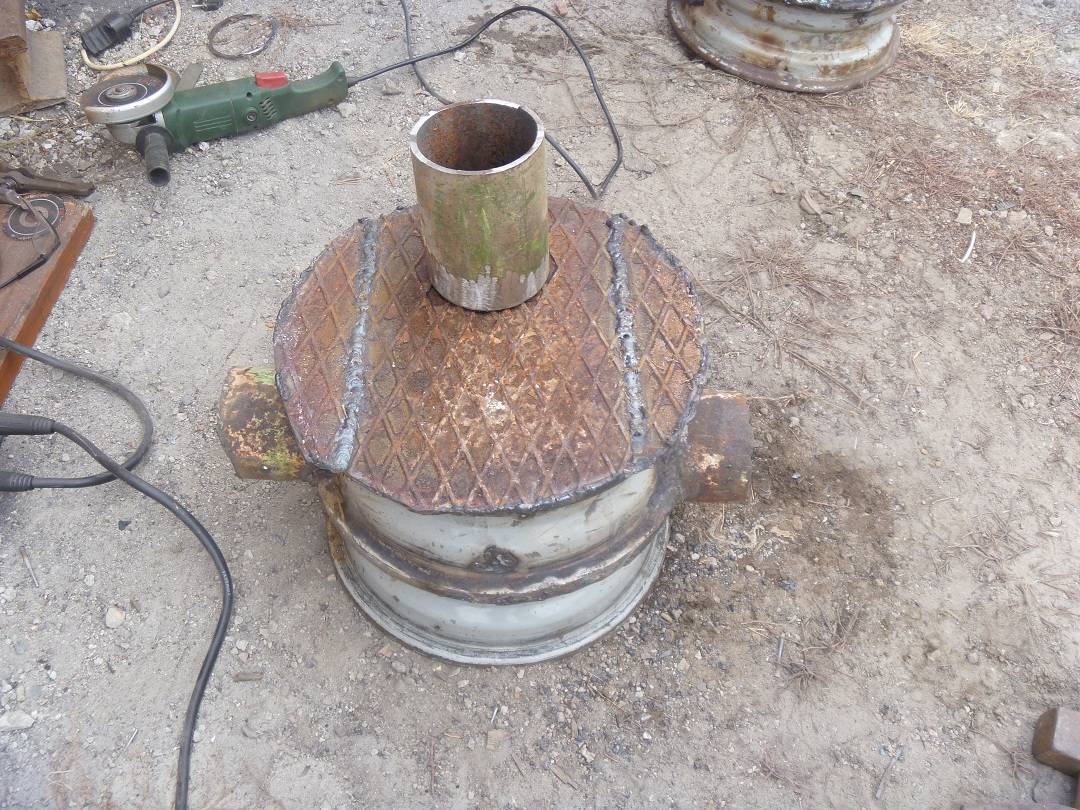

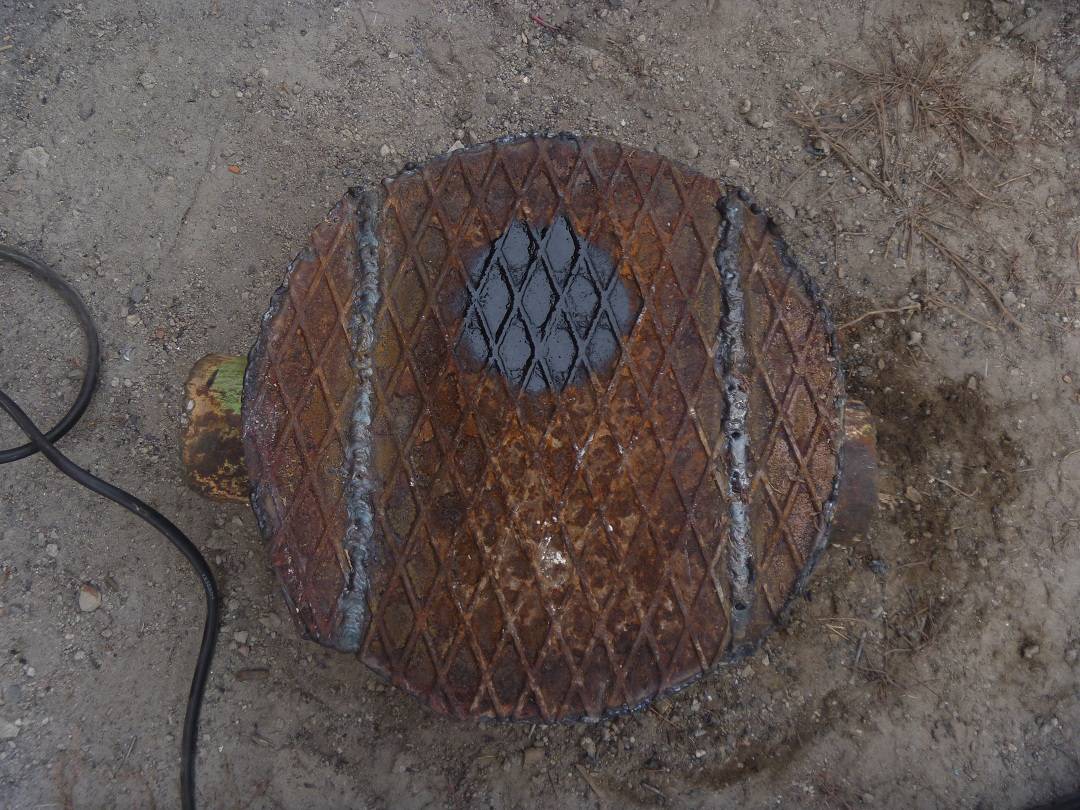

Крышка и выпускная труба.

Разметка под отверстие. Удобный метод — по трафарету краской отметил.

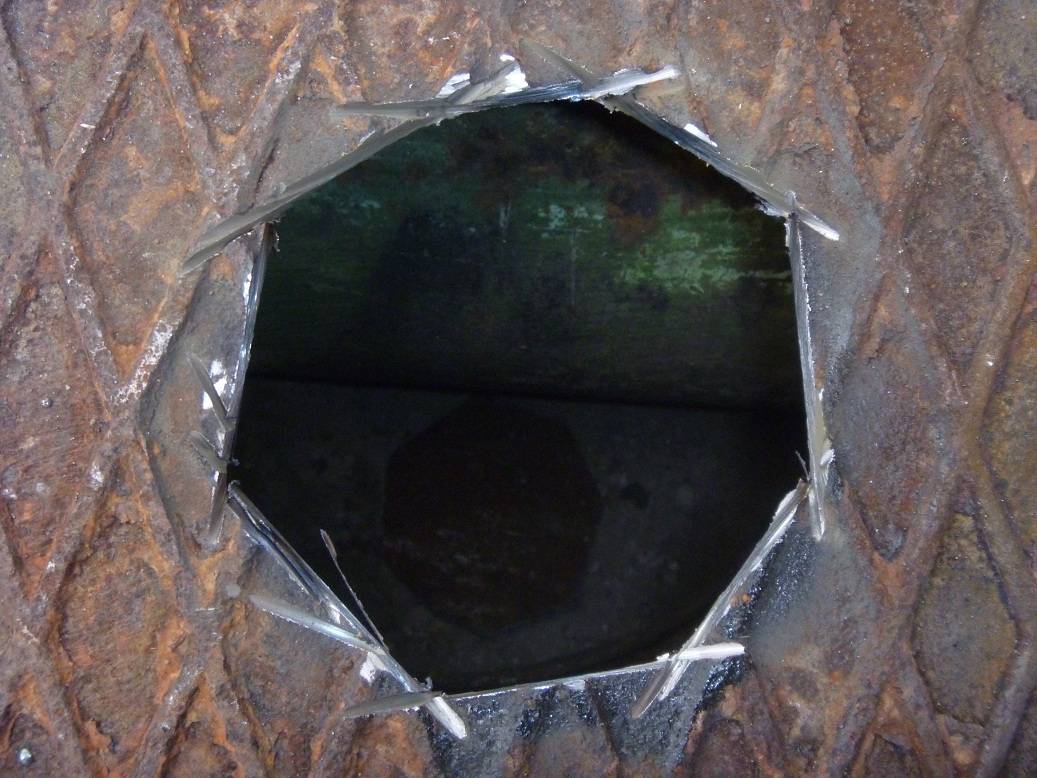

Вырезал отверстие. Маленькая хитрость — резать кругом который сточен на половину.

Приварил партубок под выпуск. Да, криво — угольника не было под рукой.

Приварил петли на дверь.

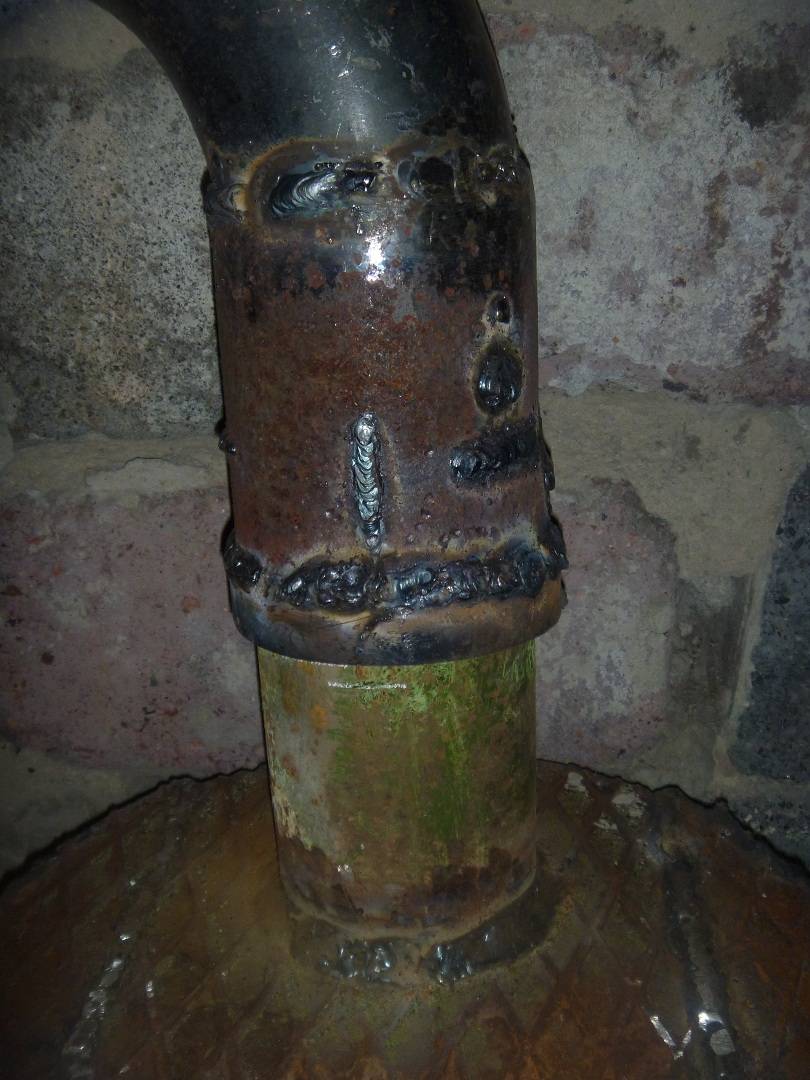

Дымоход съемный. Стык из 110 трубы.

Приварил съемные ножки чтобы была возможность открутить ножки и отсоеденить печку.

Радуга в ноябре

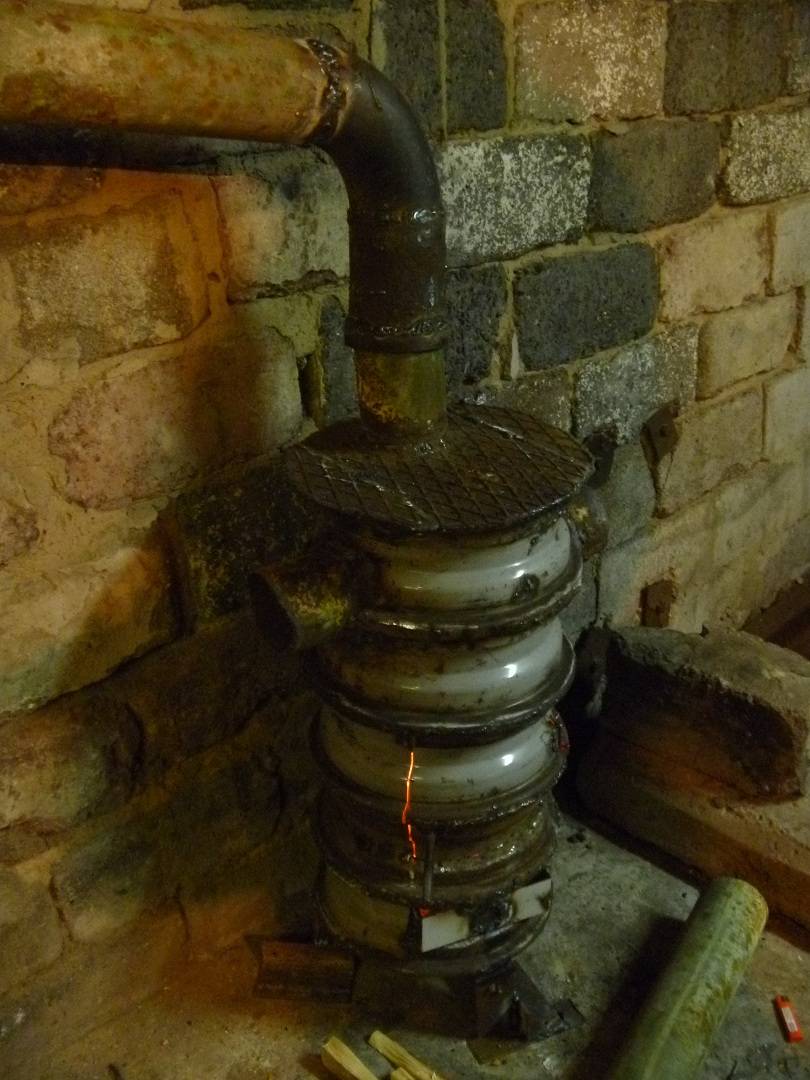

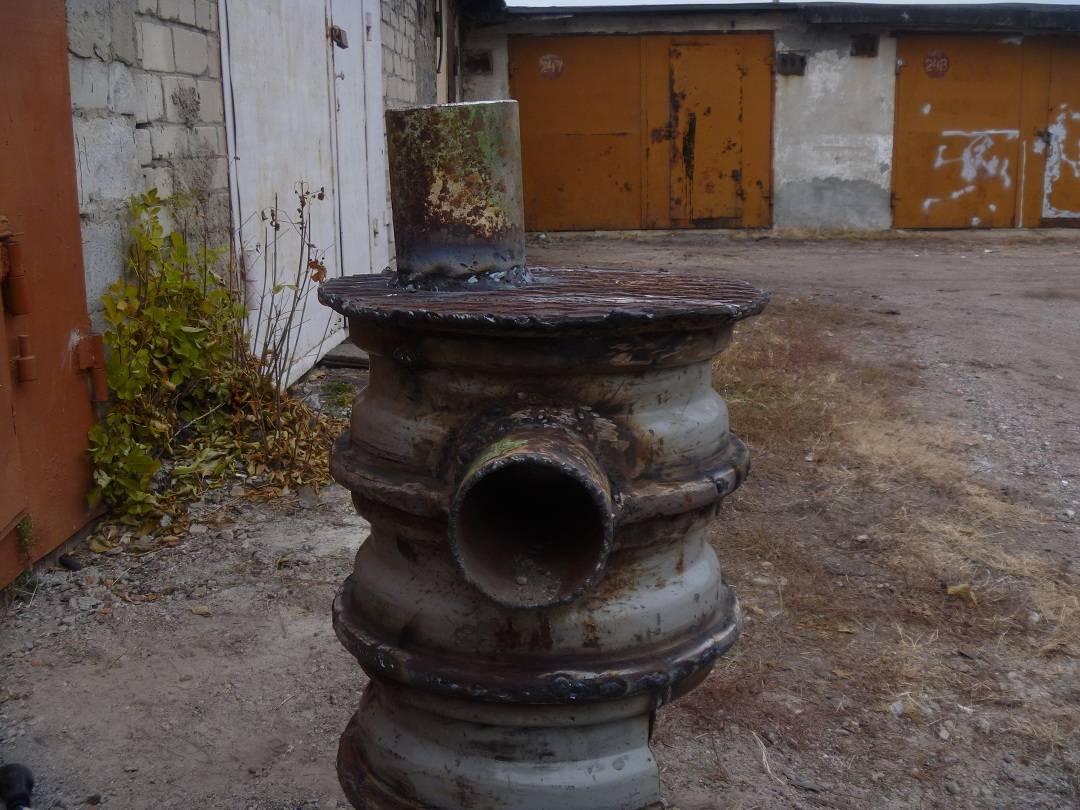

Печка собрана. Тестовая топка.

Скажу сразу, что топить вертикальными дровами не выгодно. Я пробовал. А вот топить горизонтальными дровами выгодно — они дольше горят и дают больше тепла. Теперь покупаю только горизонтальные дрова — цена та же, а эффект лучше.

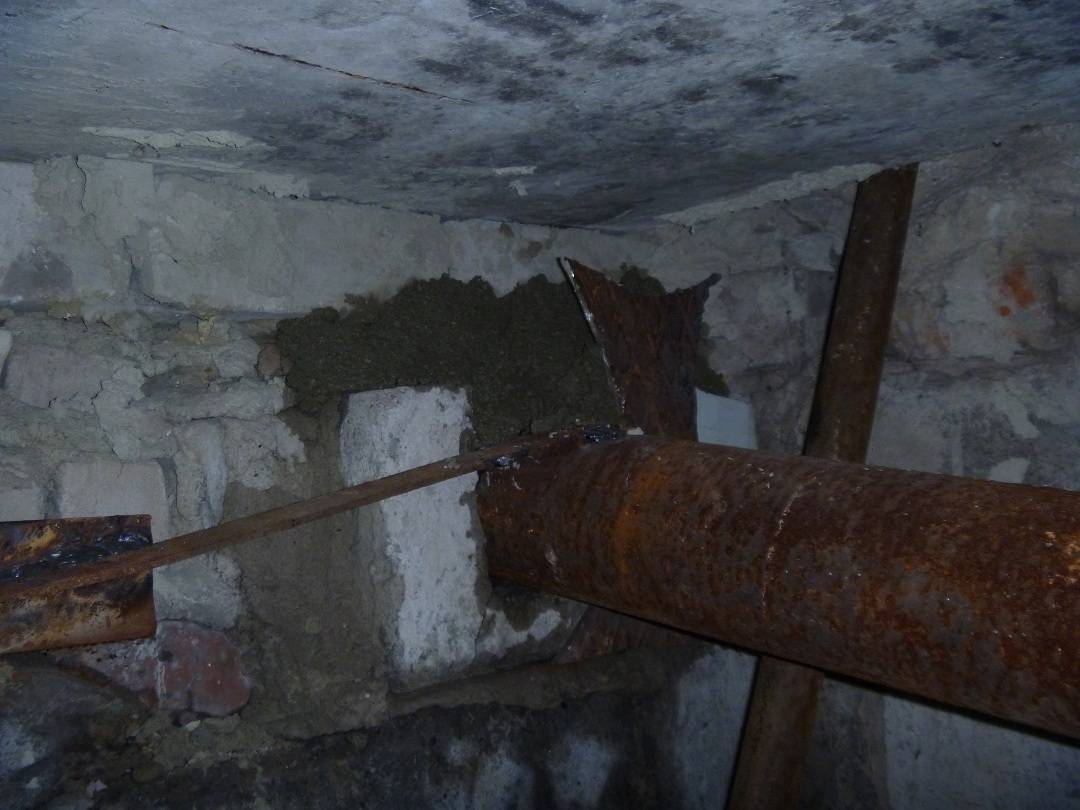

Дымоход из 100 и 110 труб. Прогревается хорошо, по всей длинне.

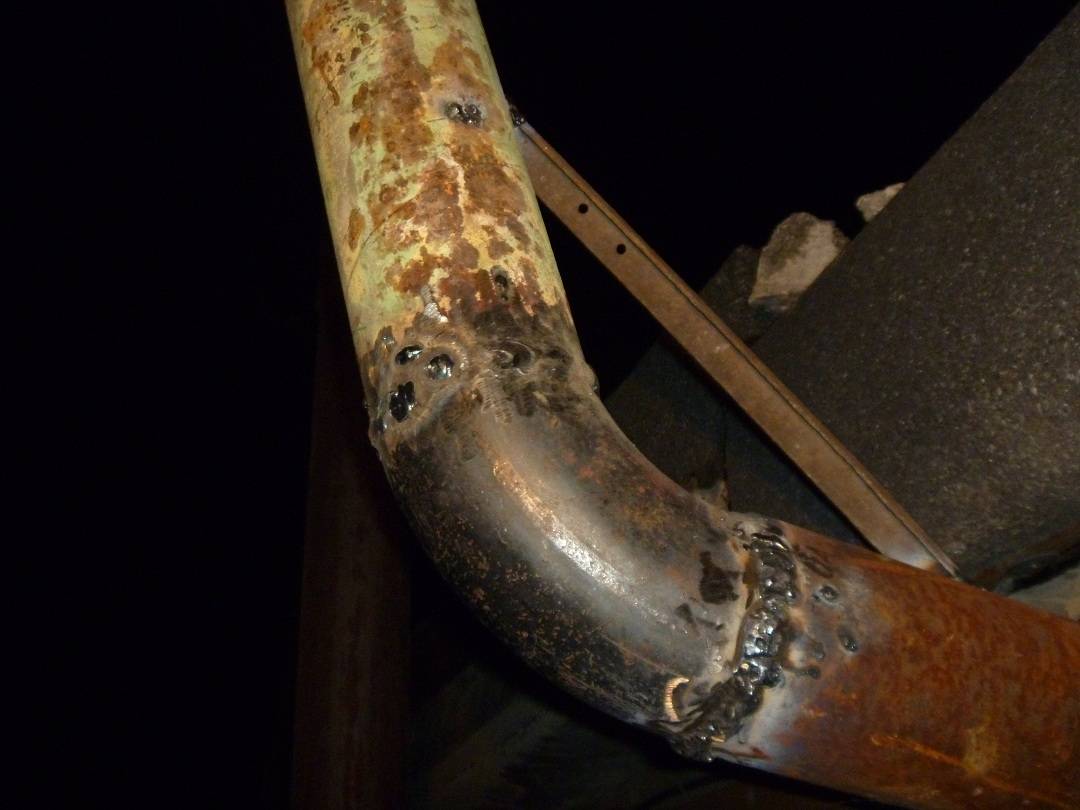

Сварил грибок из 110й трубы.

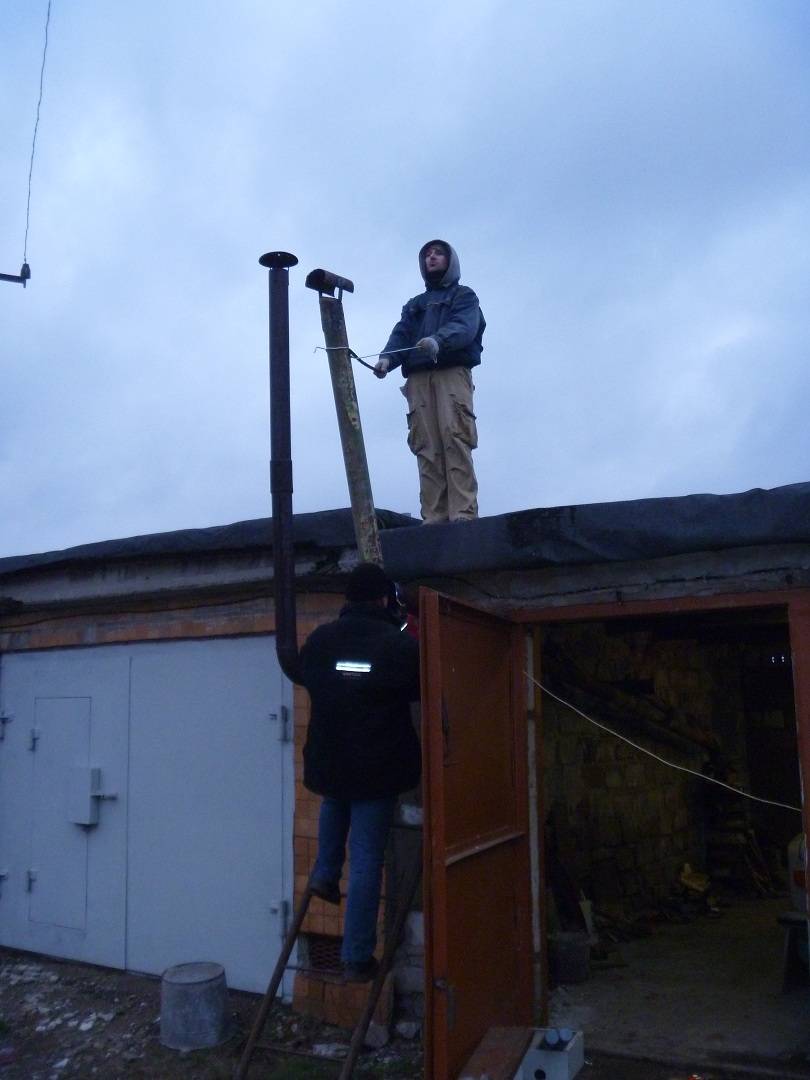

Труба установленна. Тяга отличная.

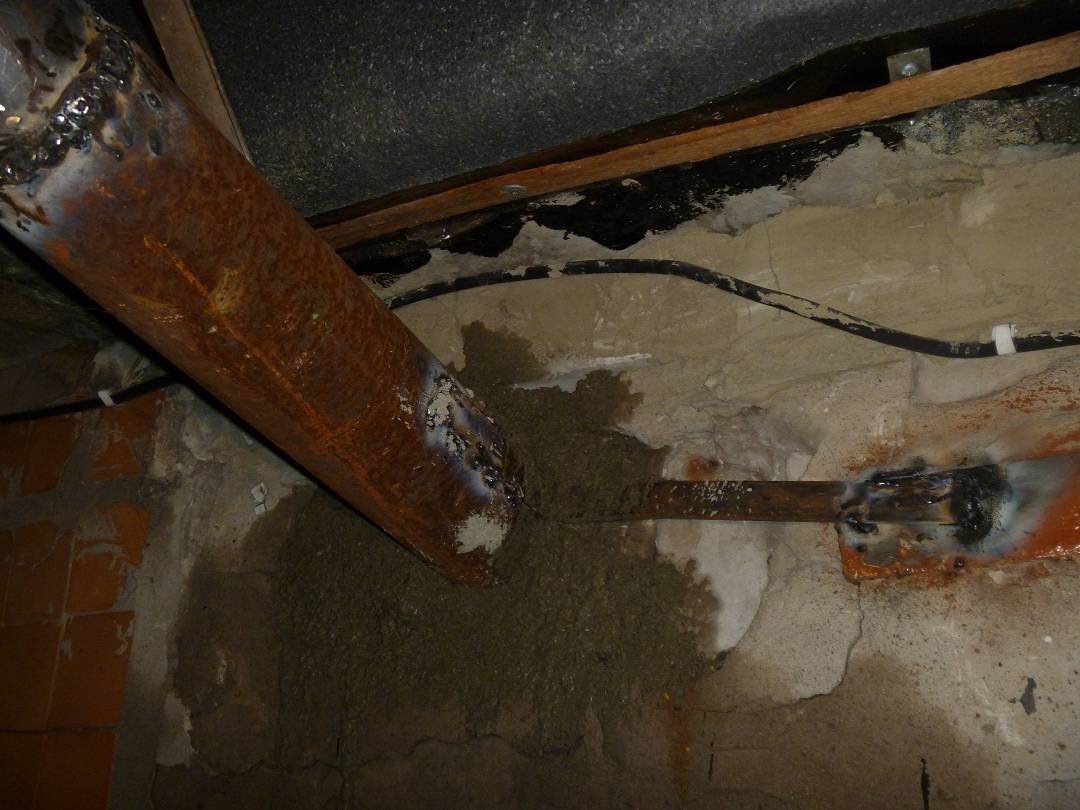

Перемычка. На этом все. На изготовление печки ушло 1,5 месяца работая по выходным. Тяга отличная. Горизонтальная труба в гараже прогревается отлично. Расход дров не мерял.

Чувак! Да ты сварщик 80 lvl

ps говорю как сварщик 6 разряда!

А что, когда дырки в колене реально теплее?

вполне себе нормальный расход.инвертор у него — они экономичные.

Намек понял.

Где медаль заслуженного рукожопа? ))) Позавидовал твоему упорству и смекалке. Это тебе на закуску!

Сварочный — Днипро — м -250. Покупал за 100$. Китаец типа укр. производства. Сравнивать не с чем, Сеть сильно не просаживает. Варил электродами 3 и 4 — норм. Резал трубу толщиной стонок 5мм электродом 4 — 225А.

Добавлено в 18:43

Диски были в наличии, пустил в дело. Еще вопрос в цене металла, у нас в Донецке черный принимают по 3р., продают как изделие от 10-24р /кг.

Еще добавлю по поводу маски хамелеон. Когда покупал сварочный, взял маску хамелеон ДНІПРО-М WH-350LS за 17$. Не рекомендую дешевые хамелеоны. Настройки по максимуму, затемнение не получается настроить комфортным для глаз, сильно затемнить — видно только пятно от дуги, если затемнение прикрутить чтобы было видно кромки металла и процесс сварки — утомляет глаза. В итоге пользуюсь щитком со стеклом. Единственное первое время ждал когда затемнение отключится как на хамелеоне.

Полезные советы

Важно в месте сварки проложить качественный шов — на нем не должно быть заметно никаких дефектов. Работая со сварочным аппаратом, нельзя сразу пытаться сварить все — работа делается поэтапно

Сварив вместе детали, нужно подождать остывания шва до температуры касания. При сборке конструкции не забудьте, что для правильной работы печи важно предусмотреть размер топочной камеры под вид топлива, которым планируете пользоваться. После завершения работы обязательно испытайте конструкцию и устраните выявленные недочеты.

Внимание! Все сварочные работы должны проводиться с соблюдением правил техники безопасности, в защитной одежде и маске. Не прикасайтесь к деталям, пока они не остынут

Особенности и требования

К печке в бане, как и к любому другому оборудованию, предъявляют определенные требования не только из-за того, что она должна доставлять удовольствие при эксплуатации, но еще и потому, что она может быть пожароопасной.

• Печь устанавливается на отдельном фундаменте (исключение – мобильные варианты).
• Она обязательно должна отвечать требованиям герметичности, в идеале не должна иметь ни одного зазора, или трещины.
• Деревянная отделка, которая находится в непосредственной близости от печки, обрабатывается с помощью антисептика, и чтобы обеспечить ее пожаробезопасность, не желательно обшивать покрытием из металла.
• Необходимо соблюдать безопасную дистанцию до частей из металла у печки до любых предметов, изготовленных из горючих материалов (пластик, дерево и так далее).
• Зольника размещают так, чтобы его дверца находилась не ниже 15 см от уровня пола.
• Потолок и верх печки должны быть разделены не менее, чем полуметром свободного пространства.
• Пол вокруг печи зашивают при помощи металлических листов.
• Обычно печку располагают рядом с предбанником.

Когда используют твердое топливо, сгорать оно должно полностью. Еще одно обязательное условие – полная герметичность дымохода и топки печки, чтобы она обладала высоким КПД.

Рекомендации по обустройству верхней части дисковой печи

Самодельная печь из дисков в верхней части должна иметь железное дно. Толщина стальной пластины должна быть равна 8 мм. Эта емкость будет использоваться для подогрева воды. Объем данного котла составить примерно 95 л, однако этот объем будет нагреваться достаточно быстро, ведь через него проходит дымоход, который тоже будет нагреваться. Для того чтобы котел с водой было удобно использовать, в его конструкцию необходимо включить кран. Дымоход сверху фиксируется, к нему укрепляется крышка. На заключительном этапе по сооружению и монтажу конструкций следует вывести через потолок и крышу трубу. Изолировать конструкцию необходимо от деревянных материалов и других легковоспламеняющихся предметов.

Печь из автомобильных дисков для гаража

Дорогие друзья, и уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как самостоятельно из 2х автомобильных дисков сделать полноценную отопительную печь для гаража или же мастерской.. Автолюбители прекрасно знают и понимают как непросто порой в зимний период завести машину и прогреть ее, даже если автомобиль находился в гараже. Так же зимой происходят поломки и довольно часто, а ремонтировать в холодном гараже не очень то комфортно, быстрее простынешь и продрогнешь))

По вышеуказанной причине, было решено сделать отопительную печь для гаража из автомобильных дисков своими руками. Как раз в мастерской валялась пара убитых дисков, они то и пошли в дело) Конструкция довольно простая, а именно 2 диска свариваются между собой тем самым образуя некий цилиндр, по размерам вполне подходящий для размещения топочной камеры и зольника. Сверху приваривается крышка с отверстием под трубу, зольная камера варится отдельно.

Давайте рассмотрим, что конкретно понадобится для создания печи?

Материалы

1. автомобильные диски 2 шт
2. листовой металл 4-5 мм
3. труба 80 мм
4. черная термостойкая краска
5. болт
6. гайка

Инструменты

1. сварочный аппарат
2. болгарка (УШМ)
3. дрель
4. линейка
5. рулетка
6. газовый резак
7. молоток
8. наждачная бумага
9. кисть
10. мел

Пошаговая инструкция по изготовлению печи из автомобильных дисков своими руками.

И так, первым делом стоит ознакомиться с небольшим чертежом, как говорится «Сначала теория, а потом практика»

САМОДЕЛКИН ДРУГДалее нужно взять 2 диска, диаметр зависит от того какая по габаритам ван понадобится печь, в основном хорошо идут ГАЗоновские.

После чего из металла 4 мм вырезается крышка с отверстием под установку трубы и из металла потоньше делаются боковины, чтоб печь была более менее ровной без резких переходов.

Затем два диска свариваются между собой сваркой, а так же навариваются боковины и труба.

Зольная камера была сделана отдельна.

Для удобства сбора золы зольник оснащен выдвижным металлическим ящиком.

Так же были изготовлены дверцы для топки и зольника с защелками. В нижней части просверлены 4 отверстия для образования тяги внутри печи.

Установлено непосредственно на печь. На трубу наварен ограничитель.

Пробуем открыть дверцу) так топка выглядит внутри.

Затем поверхность следует зашлифовать при помощи (УШМ), а потом окрасить термостойкой краской.

Вот таким образом получилась довольно бюджетная печь для отопления помещения гаража в зимний период. За счет толстых стенок металла диска, нагрев и отдача тепла идет равномерно. А теперь посмотрим видео и закрепим пройденный материал.

Изготовление печи для бани своими руками

Постройка печи включает в себя подготовку и непосредственно сам процесс изготовления.

Применение дисков от грузового автомобиля

Если вдруг вам достались только колесные диски от грузовых автомобилей, не расстраивайтесь — они тоже подходят. Печь из них прослужит еще дольше благодаря толщине металла.

Важно! Диски берутся только стальные, легкосплавные для этих целей не подходят

Необходимый инвентарь

Для сооружения отопительного агрегата понадобятся:

• 4 одинаковых колесных диска нужного размера;
• болгарка;
• сварочный аппарат;
• толстый лист металла или печная вставка;
• ножки (необязательны).

Схема банной печки из колесных дисков КАМАЗа, чертеж

Если взять диски от грузовых автомобилей, например, Камаза, то срок эксплуатации устройства увеличится в два-три раза. Суть такой конструкции сводится к тому, что 4 диска устанавливаются друг на друга и скрепляются сварочным швом.

Фото 1. Чертёж печи для бани из автомобильных дисков. Включает в себя топку, каменку, бак для нагрева воды.

Первый диск служит топкой: в нем вырезается окошко для закладки топлива и крепится дверца. Второй диск служит в роли каменки. Третий используется в качестве ещё одного теплообменника, четвёртый является баком для подогрева воды.

При необходимости придания конструкции устойчивости привариваются металлические ножки.

Подготовка

Возьмите колёсные диски нужного размера, очистите от грязи, ржавчины или отшелушивающихся остатков краски. Для этого прокалите их на костре и пройдитесь щеткой по металлу. Определитесь, какой из дисков будет на дне конструкции. Сделайте мелом разметку для топочного отверстия.

Процесс сооружения печи

Нижние два диска будут служить топочной камерой и каменкой. Для топки вырезают окошко примерно 20 на 12 см

Здесь важно не резать близко к краям — отступите от них по 2 см, и конструкция не потеряет своей прочности. Далее приваривается второй диск, а между ними устанавливается решётка, на которой будут располагаться камни

Бак для воды необходимо сделать герметичным, поэтому к диску необходимо приварить дно из металлического листа

Сбоку устанавливается кран для воды

Бак для воды необходимо сделать герметичным, поэтому к диску необходимо приварить дно из металлического листа. Сбоку устанавливается кран для воды.

1. Далее все отдельные части конструкции свариваются между собой.
2. На дно топочной камеры положите печную вставку или, вырезанную из железного листа, пластину.

Вот и все — печь готова. По желанию к ней можно приварить ножки.

Сначала сделайте надрезы по намеченному контуру, а потом прорежьте до конца. Обязательно зашлифуйте края срезов, чтобы не пораниться.

Справка. При вырезании топочного отверстия часто возникают трудности. Металл толстый, а диск постоянно падает или проворачивается. Совет прост — воспользуйтесь тисками. Зажмите в них диск и вырезайте отверстие.

Завершив работы по конструированию, неплохо бы покрасить новую печь жаропрочной краской. Но красить можно только остывший металл, поэтому дождитесь, пока остынет конструкция. Лучше всего смотрится агрегат черного цвета.

Особенности

Для сооружения печки буржуйки из колесных дисков нужно сначала понять ее особенности. Она может отапливать комнату площадью 12-17 м2. Ее устанавливают, несмотря на специфику материалов, не только в гаражном помещении, но также и для жилых комнат, подсобок, бань. Главное преимущество – доступная цена и хорошее качество.

Диски, как правило, изготавливаются из толстой прочной стали, тем самым обеспечивая увеличенное время эксплуатации для печки. По своему качеству колеса не уступают котельной стали в профилях или листах.

Также устройство почти не будет сушить воздух, металл при нагревании не выделяет токсины. Экологичность объясняется специальным материалом дисков – это специальная сталь, не подверженная коррозии.

Конструкция агрегата

По принципу работы буржуйка похожа на каменную или кирпичную печь. Закладка топлива реализуется внизу топки, вверх идет труба, являющаяся дымоходом. Тяга поддерживается за счет приоткрытой дверце или в сложноустроенных моделях благодаря наличию дополнительного отделения под золу. Оно же служит для поступления кислорода для поддержания горения.

Выделяют несколько способов конструирования печи – они различаются по ориентации в пространстве – вертикальный или горизонтальный агрегат. Также можно поделить модели по назначению – для пищи, обогрева, для бани и т.п. По виду топлива выделяют газовые, дровяные, угольные буржуйки.

Соблюдение расстояний при конструировании

При создании печи из дисков машин требуется учесть важную особенность. По нормам для данного твердотопливного пламенного устройства расстояние между поддоном топочной камеры и колосниковой решетки должно равняться не меньше 45-50 см. Это расстояние от места закладки топлива до первой преграды выходу газов дыма по направлению вверх.

Для кондиционного вида топлива – то есть при топке сырыми дровами, древесными отходами, расстояние нужно увеличить до 65-80 см.

Горизонтальная модель

Такие правила не сложно объяснить тем, что твердое топливо в процессе горения выделяет пиролизный газ. Он отходит через прямой дымоход в атмосферу, при этом забирая с собой существенную часть тепла. При воздействии пиролизными газами с менее горячими поверхностями они стынут, не успевая разделиться и догореть, формируя осадок в виде сажи. В последствии при эксплуатации такого устройства свод топки, внутренняя часть, покрывается толстым слоем нагара. Нагар существенно уменьшает КПД, повышает риски развития пожара.

Буржуйка из автомобильных дисков, сделанная своими руками, обычно топится бросовым топливом. Оптимальная схема под такой материал помогает не создавать высокий топочный отдел. Применяются не обычные колосники, а специальная конструкция, включающая:

• листовую сталь 6 мм в толщину;
• прутья арматуры 12-14 см в диаметре.

Нестандартная колосниковая решетка ставится внутрь прибора с зазором 5-8 мм, он нужен по причине отличия температурного уровня линейного расширения материалов. Данный вариант колосниковой системы помогает решить проблемы очищения от золы. Вместо зольника можно использовать жестяную банку 15-20 см в диаметре. Для поступления воздуха, чтобы поддерживать горение, дымоход сооружается не меньше 10 см и 2 м в высоту.

Вертикальная модель

Для горизонтальных моделей колосники не потребуются, а для регулирования притока воздуха в поддувало монтируется заслонка.

Печь для бани

Для изготовления банной печи колеса от легковых машин не подойдут, — слишком малы. Автор идеи, чья схема показана ниже, использовал 4 старых обода от грузовика ЗИЛ-130. Располагаясь один над другим, каждый из них выполняет свою функцию:

• первый диск служит колпаком для камеры сгорания. По задумке банная печь имеет небольшой топливник из кирпича с дверцами, выходящими в предбанник;
• второй обод – это каменка;
• третий – дополнительный теплообменник, отбирающий энергию дымовых газов и передающий ее внутрь парной;
• четвертый диск – это бак для нагрева воды.

Примечание. Можно обойтись и без кирпичной топки, организовав таковую внутри первого обода. Но тогда топить баню придется из парной, да и плотно прилегающие дверцы в корпусе диска сделать сложнее.

Все дополнительные детали из металла, необходимые для сборки печи, показаны на следующей схеме. Банная печь, сделанная своими руками, работает по такому принципу: дрова, горящие в топливнике, отдают тепло через свои стенки и обод №1 с вырезанным дном. Он сварен со вторым диском, где дно осталось на месте, благодаря чему его можно заполнить камнями. Внутри сквозь них проходит труба с уходящими продуктами горения и нагревающими каменку.

Далее, труба попадает внутрь третьего обода, где вместо дна установлен рассекатель газов из листового металла. Продукты горения омывают рассекатель, а печка для бани из дисков отдает больше тепла, так как эта секция играет роль экономайзера. Ну и последняя стадия охлаждения дымовых газов проходит внутри 4-го обода, превращенного в бак с крышкой и краном для воды. В результате печь работает не хуже заводских экземпляров, а по долговечности она переплюнет любую из них.

Правила пожарной безопасности при обустройстве самодельных печей

Есть общие правила по безопасной эксплуатации банных печей из дисков:

• На полу расположить плиту из бетона или железа. При этом данное сооружение должно выходить за края печи более 60-ти см в четырех направлениях. Это поможет исключить возможность пожара при выпадении уголька или другого топлива.
• Дымоход и печь из металла не должны касаться воспламеняющихся легко и быстро материалов. Рекомендуется использовать в этом случае специальные прокладки для изоляции.
• Перед тем как растопить печь, нужно обязательно проверять тягу в каналах. При ее отсутствии — немного прогреть дымоход либо прочистить дымоходы, зольник.
• Нельзя использовать разжигатели в жидкой форме, потому что они могут легко послужить причиной выброса огня в помещение из топки.

При создании печи из автомобильных дисков правила пожарной безопасности являются достаточно острой темой. В технологии производства дисков для колес первоначально не закладывалось использование оных для других нужд, особенно в качестве самодельной печи.

Во избежание плачевных последствий печь из автомобильных дисков рекомендуется варить только на твердом топливе.

Схема печи длительного горения.

Создать вполне безопасную горизонтальную буржуйку из дисков можно, придерживаясь следующих правил:

1. Сварной шов должен быть ровным и без дефектов. В противном случае дым будет выходить через щели и заполнять помещение. Кроме того, во время эксплуатации есть риск поломки неправильно сваренной печи.
2. Для повышения качества настоятельно рекомендуется сваривать по 2 детали за один раз.
3. После проводки каждого шва сваренным деталям нужно дать время для рассасывания остаточных внутренних напряжений. Потребуется от 3 минут на килограмм массы свариваемых элементов. Дальнейшую сварку рекомендуется начинать не ранее, чем когда в 3-4 см от конца шва к металлу можно будет прикоснуться голой рукой.
4. Через сутки после монтажа деталей печка подвергается испытательному прогону для рассасывания остаточных напряжений. Для этого необходимо от 3 часов горения на полной мощности с открытым воздушным дросселем.

Для обеспечения пожарной безопасности необходимо плотно закрывать дверцу печи, а также поставить подальше быстро воспламеняющиеся предметы

Покидая помещение важно полностью потушить печку и вовремя проводить чистку дымохода

Заключение

Печь для бани из дисков абсолютно реально создать своими руками. Простая в сборке конструкция, минимум материалов, быстрота сборки, длительный срок службы (в сравнении с заводскими печами), – все это неоспоримые преимущества данного вида печи. Она отлично справляется с обогревом небольшого помещения бани.

Емкость для воды

Для создания последней, верхней части печи  нужна пара автомобильных дисков. Этот отсек предназначен для нагрева воды.

Важно! Бак должен быть герметичен. Болгаркой вырезаются центральные пластины для закрепления

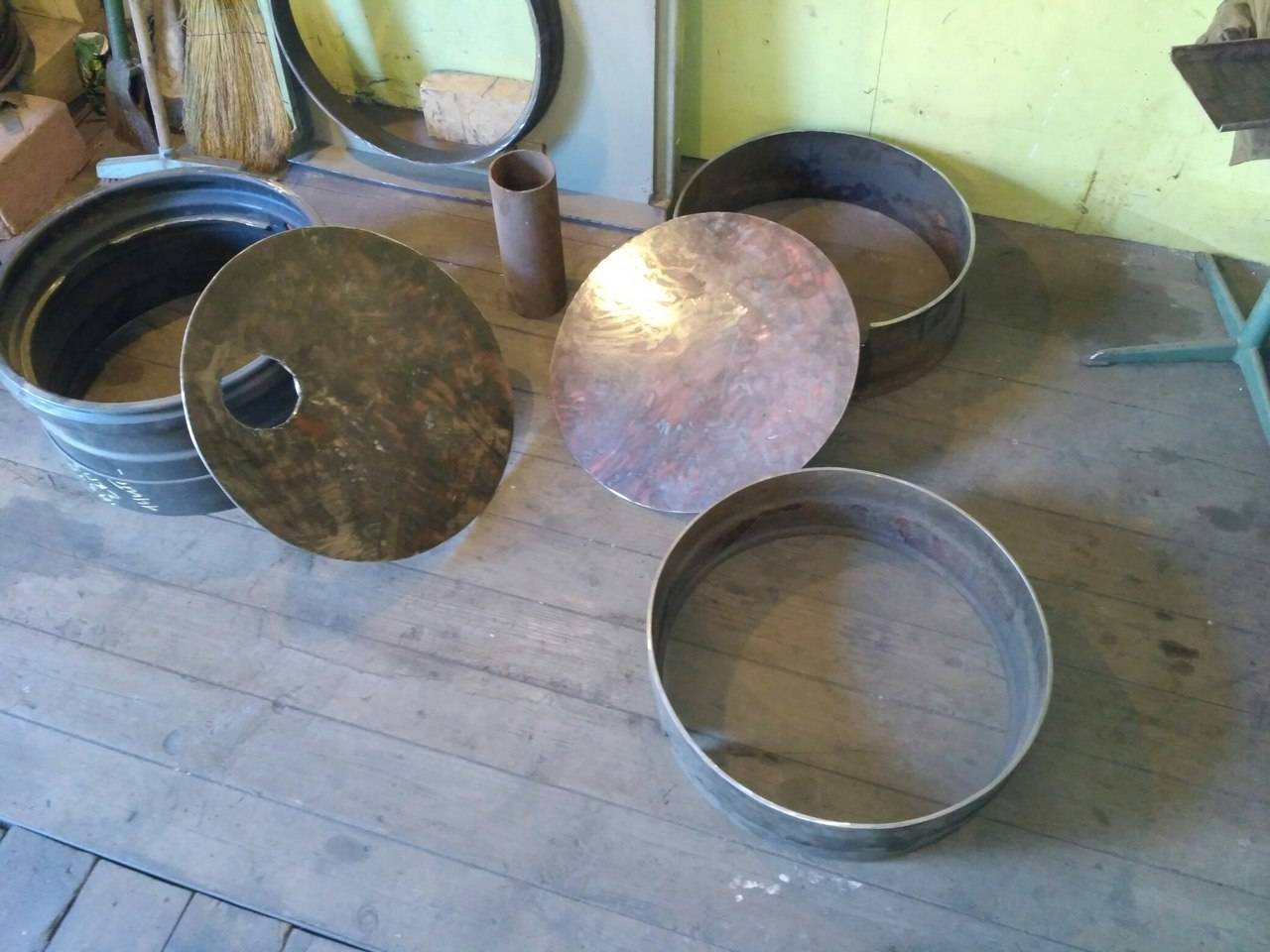

Оставляются исключительно ободы. После вырезки центральной части, оставшиеся ободы  прочно свариваются

Болгаркой вырезаются центральные пластины для закрепления. Оставляются исключительно ободы. После вырезки центральной части, оставшиеся ободы  прочно свариваются.

Поверхность второго бака  накрыть крышкой. Можно использовать заслонку.  Для большей безопасности рекомендуется приварить крышку, оставив небольшое отверстие для залива воды. На дне бака размещается металлическая пластина.

Когда все сварочные мероприятия  закончены, вверху и в основании емкости нужно вырезать отверстия для дымохода, который будет тянуться через весь бак.  С боков, на уровне дна, монтируется тонкая трубка, обязательно под наклоном. Ее закрывают краном, предназначенным для слива горячей воды.

Бак следует тщательно проверить на отсутствие щелей, отверстий, через которые может утекать вода. При обнаружении дефектов, их легко устранить с помощью сварки.

Обустройство каменки и верхней части топки

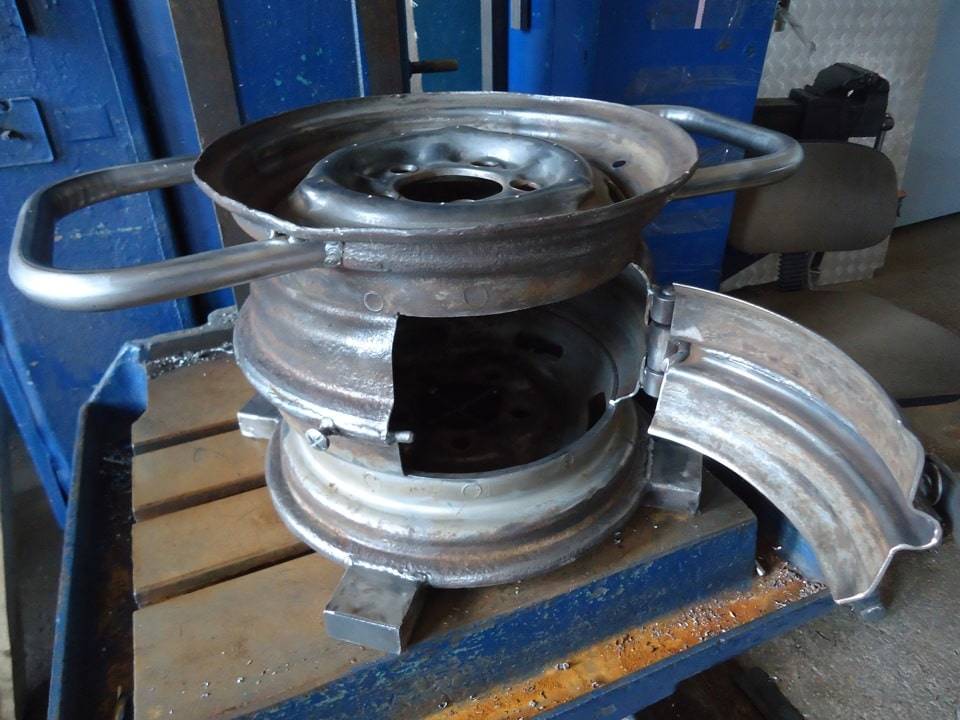

Третий и четвертый диски предназначены для создания каменки, крыши топки. У одного диска требуется убрать середину, у другого — оставить как есть.

Диски поставить друг на друга и сварить. Ступица нетронутого диска располагается по центру. Она будет выступать в качестве решетки. Наверх открытой емкости помещают камни. Закрывать емкость не нужно.

Чтобы сделать каменку прекрасно подойдут натуральные камни с ровной округлой формой. К ним относят базальт, перидотит и другие. Их цена довольно высока. Для бюджетного варианта хорошо подойдут обычные речные камушки. Эти камни уже успели закалиться под воздействием солнца и воды. Выбирать рекомендуется породы камней с темным цветом и однородной структурой.

Важно! Камни подвергаются разрушению под влиянием высоких температур. Это создает препятствия для полноценного выхода дыма

Содержимое каменки нужно периодически менять.

Фундамент и кирпичная кладка

После сбора основных элементов корпуса печки из дисков для бани, приступают к созданию крепкого, устойчивого к воздействию высоких температур, основания. В качестве материала подойдет стяжка из бетона. Для облицовки внешней поверхности фундамента отлично подойдет кирпич. Основание должно высохнуть. Только после этого можно заниматься нижней частью конструкции.

Для примера, на печку с размером кладки  62*62 см потребуется 60 красных термоустойчивых кирпичей. Их скрепляют с помощью глины или цемента, укладывают в форме в виде квадрата. Обязательно оставить место для поддувала отверстие для дверцы. Вверху – крепится решетка колосника.
