Запчасти для гидроаккумулятора: виды, критерии выбора, установка и цена

Рассчитываем объем резервуара

Данный этап является, пожалуй, самым ответственным. Ведь от выбранного объема будет зависеть как эффективность функционирования системы водоснабжения, так и затраченные средства на покупку резервуара – чем он больше, тем дороже. К тому же объем определяет и габариты устройства: для больших баков нужно больше места при установке. Таким образом, следует рационально подойти к этому вопросу, чтобы не возникло ни проблем с установкой, ни необоснованных финансовых затрат.

Важно понять, что не совсем правильно отталкиваться от необходимого запаса воды. Многие покупатели так и полагают: чем больше бак, тем больше жидкости в запасе, следовательно, при отсутствии электроэнергии и отключении насоса можно будет расходовать эту воду

Скажем прямо: накопление воды не основная функция гидроаккумулятора – для этого есть накопительные баки. Это лишь средство компенсации давления в системе и сокращения числа включений насоса – в этом состоит главная цель. Вести расчет мы будем именно из данных соображений.

Правильный выбор гидроаккумулятора

Для того, чтобы не ошибиться в выборе гидроаккумулятора для водоснабжения необходимо учитывать некоторые качества данных устройств.

В зависимости от данных качеств складывается цена гидроаккумулятора для систем водоснабжения

Очень важно учесть объем воды, который будет вмещать бак. Он рассчитывается при помощи специальной формулы.

В основном для бытовых нужд достаточно объема бака в пределах 25-50 литров. Если по формуле вычислен был объем, которого нет в продаже, то просто выбирайте ближайшее подходящее число, но оно должно быть больше определенного.

Если у вас довольно часто отключается электричество или водоснабжение, то лучше выбирать бак большого размера. Но слишком большой бак ставить тоже не следует. К примеру, гидроаккумулятор для водоснабжения на 50 литров при среднем расходе в 25 будет вовсе ни к чему.

Еще одна особенность, которую необходимо учесть — это страна-производитель. Зарубежные виды баков могут не подойти к Российским водопроводным системам.

На фото гидроаккумуляторов для водоснабжения можно увидеть, что у некоторых моделей разъемы для присоединения труб различаются.

Рейтинг качественных гидроаккумуляторов, по мнению покупателей, от различных производителей на 2021 год

Популярные модели – это устройства отечественного и зарубежного производства. Каждый товар имеет краткое описание, технические свойства, плюсы и минусы. Приведённые аккумуляторы – наиболее ходовой товар, который, по мнению покупателей, соответствует цене и качеству. Лучшие производители из данной серии:

«Wester»;
«Reflex»;
«Джилекс»;
«Вихрь».

Модель «WAO 80» от фирмы «Wester»

Установка российского производства используются для бытовых нужд. Корпус выполнен из прочного металла, который продлевает срок службы прибора, диафрагма – из пищевой резины EPDM. Все материалы экологически чистые и на вкусовые качества питьевой воды никак не влияют. В простонародье, данную установку называют расширительным бочком.

Внешний вид гидроаккумулятора «WAO 80» от фирмы «Wester»

Технические характеристики:

~~Wester WAO 80~~
Достоинства:

Постоянное рабочее давление;
Заглушает гидравлические удары;
Сглаживает последствия водных ударов, влияющих на работу насосов и тепловых котлов, тем самым увеличивая их срок эксплуатации;
Устраняет потерю воды в случае протечки системы;
Надёжность конструкции;
Экологически чистый продукт;
Недорогой прибор по стоимости.

Недостатки:

Не выявлены.

Модель «DE 100» от фирмы «Reflex»

Данный тип аккумуляторов применяется в повысительных установках, сетях отопления (напольные водные) или пожаротушительных системах. Каркас выполнен из листовой стали, внутри имеется специальное покрытие, которое при соприкосновении с водою не образует коррозию. В баке отсутствует арматура: запорная, сливная и проточная. Мембрана сменная, в виде груши.

Внешний вид аккумулятора для системы водоснабжения «DE 100» от фирмы «Reflex»

Технические характеристики:

Тип установки:	вертикальный
Габариты (сантиметры):	48/83,5
Масса нетто:	19 кг
Объемность:	100 литров
Максимальное рабочее давление:	10 бар
Давление в ёмкости:	4 бар
Фланец:	металлический
Исполнение:	на ножках
Штуцер:	1 дюйм
Рабочая температура (градусы):	70-100
Производитель:	Германия
Средняя цена:	7500 рублей

~~DE 100 Reflex~~
Достоинства:

Несложный монтаж;
Надёжность;
Возможность менять мембрану;
Не образуется коррозия;
Приглушает шумовые удары.

Недостатки:

Не выявлены.

Модель «Краб 50» от фирмы «Джилекс»

Автоматическая станция с полным набором элементов, необходимых для установки. Корпус выполнен из пластика, оснащён манометром, календарём смены фильтров. Насос включается и выключается автоматически, фильтрация воды осуществляется предварительно, до её поступления в трубопровод. Особенность агрегата: можно производить монтаж, не зависимо от направления потока воды.

Модель «Краб 50» от фирмы «Джилекс» — внешний вид

Технические характеристики:

Тип установки:	вертикальный
Бак:	50 литров
Давление рабочее:	1-5,5 бар
Реле:	1,4-2,8 бар
Масса нетто:	10 кг 900 г
Корпус:	пластиковый
Присоединительный разъём:	дюйм
Максимальный ток:	10 А
Рабочая температура:	35 градусов
Сколько стоит:	5700 рублей

~~Краб 50 Джилес~~
Достоинства:

Дизайн;
Компактный;
Устойчивость к коррозии;
Функционал;
Лёгкий и удобный монтаж: не требуются дополнительные настройки;
Автоматика;
Соотношение цены и качества.

Недостатки:

Не выявлены.

Модель «ГА-50» от фирмы «Вихрь»

Идеальный вариант гидроаккумулятора для частного дома. Все характеристики соответствуют потребительскому запросу, каркас выполнен из прочных и устойчивых к коррозии материалов. С основной задачей устройство справляется. Как подключить установку – подробно описано в инструкции по эксплуатации.

Модель «ГА-50» от фирмы «Вихрь» — внешний вид гидроаккумулятора

Технические характеристики:

Тип установки:	горизонтальный
Номинал бака:	50 л
Температура:	до 45 градусов
Мембрана:	сменная, из пищевой резины
Рабочее давление (максимум):	8 бар
Материал фланца:	сталь
Масса нетто:	7 кг
Размеры (сантиметры):	37,5/54/35
Воздушное давление:	2 бар
Предназначение:	для насосов до 1 кВт
Средняя стоимость:	2000 рублей

~~ГА-50 Вихрь~~
Достоинства:

Надёжный;
Возможна замена мембраны;
Долгий срок службы;
Простата установки;
С функцией автономного включения/выключения;
Недорогой.

Недостатки:

Не выявлены.

На какие модели обратить внимание

Разобравшись в специфике оборудования, перейдем к рейтингу. Чтобы решить, какой выбрать гидроаккумулятор из предложенных моделей, воспользуйтесь знаниями, полученными из нашей статьи.

SPERONI AV 100

Модель для крупного жилища имеет объем 100 литров. Вертикальный тип установки обеспечит оптимальный расход свободного пространства в помещении. Самая сильная сторона аппарата – мембрана из пищевой резины.

Zilmet Ultra-Pro

Гидравлические аккумуляторы производства Zilmet предназначены для питьевой жидкости температурой -10…+99 °C. Также работают с растворами, количество гликоля в которых не превышает половины. Защищены от коррозии.

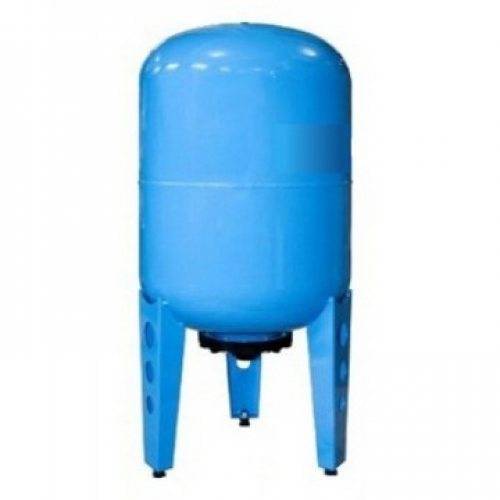

Джилекс пл./фл 100л

Вместительный гидробак сможет поддерживать систему водоснабжения в крупном доме с большим количеством точек водозабора. Имеет толщину стенок 1 мм. Мембрана выполнена из бутиловой резины.

VCF-36L, вертикальный

Данная модель справится с обслуживанием системы небольшого жилища на 2-3 человека. Устройство характерно вертикальным типом установки. Присутствуют опоры для повышения устойчивости. Объем – 36 литров.

Аквабрайт ГМ-80 B

Температурный диапазон жидкости такого агрегата составляет 0…+99 °C. Воздух в баке имеет давление 1,5 атмосфер. Тип установки данного устройства от Аквабрайт – вертикальный. Емкость составляет 80 литров.

Смета на строительство дома, на ремонт и отделку квартир – программа DefSmeta
Аренда программыВ программе предусмотрен помощник, который превратит составление сметы в игру.

Как определить разрыв мембраны?

Другая часто встречающаяся неполадка – разрыв внутренней мембраны гидроаккумулятора. Мембрана сделана из очень прочной резины, и способна выдержать несколько лет службы, периодически наполняясь водой и сжимаясь, выдавливая воду в трубопроводную сеть. Однако, у любой детали имеется предел прочности и определённый срок службы. Со временем мембрана может терять свою упругость и прочность, в итоге разрываясь. Прямым свидетельством о разрыве мембраны служат такие признаки:

Давление в системе не равномерное. Кран как бы выплёвывает воду порциями.
Стрелка манометра гидроаккумулятора перемещается скачкообразно, от максимума к минимуму.

Чтобы убедиться в прорыве мембраны следует стравить воздух из золотника с тыльной части бака. Если вместе с воздухом, наполняющим за мембранное пространство, выходит вода, то резиновая перегородка точно прорвана, и требует замены. Поменять мембрану вполне возможно своими руками. Для этого в сантехническом магазине приобрести новую мембрану. При покупке внимательно следите, чтобы резиновая комплектующая была именно от вашей модели гидробака.

Затем разбираем гидроаккумулятор, развинчивая соединительные болты. Разорванная деталь удаляется, а на её место ставится новая мембрана. Затем бак собирается, а все соединительные болты равномерно и крепко затягиваются.

Недостатки

К недостаткам гидропривода относятся:

утечки рабочей жидкости через уплотнения и зазоры, особенно при высоких значениях давления в гидросистеме, что требует высокой точности изготовления деталей гидрооборудования;
нагрев рабочей жидкости при работе, что приводит к уменьшению вязкости рабочей жидкости и увеличению утечек, поэтому в ряде случаев необходимо применение специальных охладительных устройств и средств тепловой защиты;
более низкий КПД чем у сопоставимых механических передач;
необходимость обеспечения в процессе эксплуатации чистоты рабочей жидкости, поскольку наличие большого количества абразивных частиц в рабочей жидкости приводит к быстрому износу деталей гидрооборудования, увеличению зазоров и утечек через них, и, как следствие, к снижению объёмного КПД;
необходимость защиты гидросистемы от проникновения в неё воздуха, наличие которого приводит к нестабильной работе гидропривода, большим гидравлическим потерям и нагреву рабочей жидкости;
пожароопасность в случае применения горючих рабочих жидкостей, что налагает ограничения, например, на применение гидропривода в горячих цехах;
зависимость вязкости рабочей жидкости, а значит и рабочих параметров гидропривода, от температуры окружающей среды, или дороговизна масел на основе ПАО;
в сравнении с пневмо- и электроприводом — невозможность эффективной передачи гидравлической энергии на большие расстояния вследствие больших потерь напора в гидролиниях на единицу длины.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

https://youtube.com/watch?v=lAqe1S-fV6A

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции

Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
поврежденную мембрану можно восстановить в сервисном центре;
поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
достаточность объема бака нужно определить до его установки в систему.

Оптимальное давление

Этот показатель для каждой модели статический и указывается на её корпусе.

Высчитать какой показатель будет более оптимальным в конкретном случае достаточно просто, так как определяется исходя из гидростатического давления (оно определяется высотой, на которую нужно подать воду). Так если высота труб в доме будет достигать 10 м, тогда давление составляет 1 бар.

Примите к сведению: если гидроаккумулятор планируется установить на -1 этаже (в подвале), то к исходным расчетам необходимо прибавить дополнительно 1 бар давления, для перекачки воды на уровень первого этажа.

Стандартно все производители создают давление воздуха в гидроаккумуляторе 1.5 бара, при этом в некоторых случаях оно может иметь иные значения.

Поэтому перед началом его эксплуатации всегда необходимо проверять это значение, используя манометр, который подключается к ниппелю гидроаккумулятора.

Обратите внимание: показатели максимального давления устанавливаемого гидроаккумулятора не должны быть ниже, чем максимальные показатели в сети, где он будет использоваться.

Смотрите полезное видео, с помощью которого Вы сможете произвести расчет гидроаккумулятора для системы водоснабжения:

Строение и виды

Основные части, из которых состоит гидроаккумулятор:

Металлический корпус с ножками;
Мембрана или резиновое изделие, находящееся в корпусе бака;
Ниппели для подачи воздуха.

Некоторые изделия дополнительно идут в комплекте с краном для спуска содержащегося в баке воздуха.

По своему расположению в пространстве насосы делятся на горизонтальные и вертикальные аппараты. Первые используются для наружных насосов. Вертикальные модели монтируются на системы с погружными насосами

Вертикальные гидробаки имеют важное отличие. Если их объем превышает пятьдесят литров, то сверху устанавливается клапан для выпуска лишнего воздуха

Дело в том, что в процессе использования между мембраной и стенкой накапливается воздух, причем происходит это в верхней части. Именно этот нюанс обусловил выбор такого расположения клапана. В горизонтальной версии слив или кран монтируется за гидроаккумулятором.

Если объем емкости меньше 50 литров, то для того чтобы спустить из бака сжатый воздух наружу, достаточно просто содержащуюся там жидкость слить в подготовленную емкость.

По своему предназначению гидроаккумуляторы подразделяются:

устанавливаются в системах с холодной водой;
устанавливаются в системах с горячей водой;
на них возложена функция расширительного бака отопительных систем.

Чтобы потребитель мог разделять их визуально, производители оборудования между собой условились окрашивать баки для систем отопления и водоснабжения в различные цвета. Был выбран красный цвет окраски для отопительных систем и синий – для систем водоснабжения.

Название	Характеристики	Стоимость
АКВАБРАЙТ ГМ-80 В	Бак на 80 литров производства России, рабочее давление составляет 10 атмосфер, максимальная температура – 99 градусов	3 500 рублей

Ultra-Pro вертикальный (Zilmet)	Бак с объемом 100 литров, имеет упрочненную мембрану, способную работать с агрессивными составами воды. Рабочее давление до 10 атмосфер, максимальная температура – 99 градусов, вертикальное расположение.	12 000 рублей

Гидроаккумулятор SPERONI AV 100	Емкость накопителя 100 литров, максимально допустимое давление – 10 атмосфер, максимальная температура – 99 градусов. Эта модель выпускается в горизонтальном и вертикальном исполнении. Мембрана изготовлена из высокопрочной пищевой резины.	14 400 рублей

Гидроаккумулятор вертикальный Джилекс пл./фл. 100л.	Бак емкостью на 100 литров и рабочим давлением до 9 атмосфер. Характеризуется высоким качеством и долговечностью при невысокой стоимости. Обладает надежной мембраной. Фланец сделан из пластика.	5 400 рублей


Гидроаккумулятор VCF-36L, вертикальный	Бак небольшой емкости, предназначен для использования в паре с насосами малой мощности. Объем бака – 36 литров, рабочее давление до 8 атмосфер. Характеризуется высоким качеством материала и долговечностью работы.	4 000 рублей
