Как работает насосная станция Джамбо

Правила выбора насосного оборудования

Эффективность работы автономной системы водоснабжения с принудительной подачей воды зависит от соответствия технических характеристик используемого насосного агрегата условиям водопользования. Для этого необходимо еще до заказа оборудования произвести тщательный анализ всех нюансов предстоящей эксплуатации. Если перед вами встал вопрос, какой скважинный насос лучше выбрать, учитывайте следующие критерии:

  • дебит скважины и объем потребления воды, максимальное количество включений в час;
  • температуру перекачиваемой жидкости;
  • параметры существующей электрической сети;
  • качество воды, наличие и размер механических примесей;
  • возможную глубину погружения для агрегата погружного типа.

Одним из самых популярных скважинных насосов компании «ДЖИЛЕКС» является погружной агрегат центробежного типа «ВОДОМЕТ». Данное оборудование выпускается в нескольких модификациях, что позволяет выбрать устройство с оптимальными техническими характеристиками для конкретных условий использования. Каждая модель отличается высокой надежностью, неприхотливостью, экономичностью, имеет высокий КПД. При выборе воспользуйтесь онлайн-консультацией специалистов нашей компании. Каналы для связи приведены в разделе «Контакты».

От того, как стартует в рабочем режиме оборудование, зависит и дальнейшая его эксплуатация. В нашем случае опытный сотрудник Сервисного центра произведет пробный запуск на холостом ходу. Специально для наших клиентов мы отрегулируем и настроим технику таким образом, чтобы она была готова к предстоящим нагрузкам. После этого, если результаты проверки не вызывают претензий инструмент отправляется его законному владельцу.

Что мы делаем?

  • проверка комплектации (при вскрытии проверяется, все ли на месте)
  • сборка готового изделия (при необходимости)
  • проверка регулировок
  • заправка маслом техники
  • контроль смазки в редукторах и коробках передач
  • запуск изделия

Все для Клиента

  • Как только инструмент распаковывается для прохождения предпродажной подготовки, с ним работает профессионал. Поэтому мы можем гарантировать качество наших услуг.
  • Вы получаете технику, на 100% готовую к работе.
  • Грамотно выполненный ввод в эксплуатацию – это отличные результаты в последующем.

В каких случаях отказываются от предпродажной подготовки?

  • При желании получить товар в заводской упаковке и вскрыть/собрать его самому.
  • Если товар планируется в подарок и нежелательны следы работы техники (остатки топлива в баке, залитое масло, вскрытая упаковка).
  • В случае, если предполагается его дальнейшая транспортировка, которая невозможна при собранном изделии. Например предполагается отправка товара через транспортную компанию или почтой, или планируется дальнейшая перевозка транспортом, куда собранное изделие не помещается по габаритам.

Стоимость предпродажной подготовки

В стоимость входит: распаковка и проверка комплектации (при вскрытии проверяется, все ли на месте), сборка готового изделия (при необходимости), проверка регулировок, заправка маслом техники, заправка топливом, контроль смазки в редукторах и коробках передач, запуск изделия. Масла и смазки не входят в стоимость сборки техники.

Бензина заливается минимальное количество. Примерную стоимость сборки изделия можно посмотреть в таблице. Стоимость зависит от степени сложности сборки и затраченного на это время. Условия, сроки и точную сумму сборки/предпродажной подготовки уточняйте у менеджера при оформлении заказа. Бесплатная предпродажная подготовка распространяется только на все товары брэндов и . Товары этих производителей отмечены специальным значком «Бесплатная предпродажная подготовка».

Установка и сборка дополнительного навесного оборудования на трактора и мотоблоки оплачивается отдельно и стоимость зависит от вида техники и сложности работ. Сроки и стоимость данной услуги уточняйте у менеджеров.

Бензопила,Триммер(с двухтактным двигателем)

1000 руб.

газонокосилка,мотобур, Триммер(с четырехтактным двигателем)

1500 руб.

Садовые трактор/райдер

3000 руб.

Снегоуборочная машина,Культиватор, Мотоблок

1500 руб.

Большой трактор

5000 руб.

Насосная станция Джилекс – детище российского производителя и его визитная карточка. Надежное и простое в ремонте оборудование выходит в лидеры по спросу

Немаловажное значение имеет адаптированность к отечественным условиям и цена. В производстве используют различное оснащение, материалы изготовления

Из всей линейки изделий наибольшим спросом пользуются Джилекс Джамбо различной производительности

Из всей линейки изделий наибольшим спросом пользуются Джилекс Джамбо различной производительности.

Модельный ряд и технические характеристики

Несмотря на то, что все модификации станций Metabo собираются в Китае, немцы (владельцы бренда) тщательно следят за качеством выпускаемой продукции.

Metabo HWW 4000|20 GL

Модель относится к агрегатам средней мощности. Корпус станции выполнен из чугуна. Производительность составляет 3,3 м3/час. Вес — всего 16 кг. Мощность – 1,5 кВт. Напор – 55 м. Максимальное рабочее давление – 5,5 бар. Объем бака – 24 л. Высота подъема жидкости – до 9 м. Модель успешно перекачивает воду с небольшими включениями (до 5 мкм). Агрегат имеет отдельное водозаливное отверстие, что упрощает запуск станции. Дополнительно модель оснащена прочными уплотнительными кольцами. Это повышает ее срок службы.

Metabo HWW 4000|20 GL

Модель имеет следующие технические характеристики:

  • производительность — 4 м3/час;
  • глубина всасывания — до 9 м;
  • напор — 48 м;
  • мощность – 1 300 Вт;
  • максимальное давление – 4,8 бар;
  • объем гидроаккумулятора – 24 литра.

Станция при своей высокой мощности очень экономно расходует электроэнергию.

Metabo HWW 4000|20 S

Для станции Метабо присущи следующие технические показатели:

  • мощность — 1,3 кВт;
  • производительность — 4 м3/час;
  • напор — 48 м;
  • вес — 17,2 кг;
  • объем накопительного бака — 24 л;
  • корпус – нержавеющая сталь.

Установка оборудована приводным валом из нержавейки. В результате внутренние механизмы защищены от коррозии.

Metabo HWW 4000|20 S Plus

Одна из самых мощных моделей. Способна качать 9 м3 воды в час при мощности 1,9 кВт. Напор — 51 м, глубина всасывания — 9 метров. Максимальное рабочее давление – 5,1 бар. Эту модель насосной станции чаще используют для организации автономного водоснабжения сразу на несколько объектов. При этом установка способна перекачивать воду с включением мелких примесей (до 10 мкм).

Metabo HWW 4000|20 S Plus

Корпус установки выполнен из нержавейки. Станцию можно эксплуатировать даже  без устройства специального помещения под неё. Глубина всасывания воды — до 8 м; напор — 48 метров; мощность агрегата — 1300 Вт; производительность — 4 м3/час. Объем накопительного бака – 24 литра.

Принцип работы

Чтобы понять, как работает система, нужно разобраться, из чего она состоит, какова функция каждого узла и агрегата.

Элементы насосной станции

Все насосные станции Джилекс Джамбо, независимо от модели, состоят из следующих рабочих элементов:

Самовсасывающий центробежный насос поверхностного типа со встроенным эжектором. Это основной агрегат насосной станции, назначение которого – подавать воду из источника в систему;


На фото показано устройство гидроаккумулятора

  • Реле давления, реагирующее на изменение давления в гидроаккумуляторе. При его минимальном заданном значении реле автоматически включает насос, а при достижении максимального – отключает;
  • Манометр – измерительный прибор, показывающий уровень давления в системе.

Все эти элементы компактно объединены в одно устройство и занимают минимум места.

Как это работает

Попробуем коротко и доступно описать устройство насосной станции Джамбо и принцип её работы:

От насоса в источник воды (скважину (см. Водоснабжение из скважины: как сделать самостоятельно), колодец, водоем) идет всасывающий шланг или труба, на конце которой установлен обратный клапан. Он не дает жидкости стекать из шланга обратно в колодец. Открывается обратный клапан только в момент включения устройства, и вода, перекачиваемая им, поступает в гидравлический аккумулятор.

  • Когда бак заполнится водой, а давление в нем поднимется до максимального, реле автоматически выключит насос.
  • При открытии крана или включении стиральной машины в них под давлением устремится вода из гидроаккумулятора, давление в котором по мере опустошения начнет падать.


Чем выше потребность в воде, тем больше должна быть подача насоса и объем гидробака

  • Когда оно достигнет минимального установленного значения, реле снова включит насос. Он будет наполнять бак, поддерживая напор в сети.
  • Если вы закроете кран или выключите машинку, насос не перестанет качать воду до тех пор, пока давление в накопительном баке снова не станет максимальным, после чего он автоматически отключится.

Таким образом, происходит бесперебойная подача воды с постоянным давлением, что важно для нормальной работы водопотребляющих приборов и комфорта потребителей. Плюсом такой системы является то, что насос включается не при каждом открытии крана, а только тогда, когда остается мало воды в баке

Это продляет срок его службы

Плюсом такой системы является то, что насос включается не при каждом открытии крана, а только тогда, когда остается мало воды в баке. Это продляет срок его службы.

А накопленная в гидроаккумуляторе вода позволяет не испытывать дискомфорта при отключении электроэнергии, без которой устройство просто не будет работать. Вам не придется набирать воду из колодца своими руками, пока она есть в баке.

Как подключить и настроить?

Установить и подключить насосную станцию водоснабжения не трудно. Покупатель может сделать это самостоятельно, придерживаясь при этом некоторых правил и рекомендаций:

  • прибор следует размещать горизонтально и только на твердой, устойчивой поверхности, во избежание его опрокидывания;
  • нельзя использовать мягкие трубы, которые будут подводиться к водозабору. Их можно пережать, защемить, перекрыв тем самым доступ воды к насосу, вызвав сухую работу и его поломку;
  • всасывающая труба должна находиться в воде, на глубине, не менее 30 см, чтобы не допустить сухой работы механизма;
  • во всасывающей трубе должен быть установлен фильтр, защищающий насос от попадания в него мусора, песка, а также обратный клапан, предотвращающий вытекание воды обратно в скважину, колодец или другой объект забора воды;
  • нельзя слишком жестко крепить входную трубу к патрубку, чтобы избежать высокого напряжения в трубопроводе и изменения положения насоса;
  • необходимо обеспечить полную герметичность в области соединения труб;
  • прежде, чем включить станцию, нужно проверить давление в гидробаке и заполнить насос и всасывающую трубу водой;
  • нельзя включать прибор сразу на полную мощность, чтобы избежать поломки;
  • включая аппарат, следует открыть краны, в которые через него подается вода, чтобы вывести весь воздух из системы;
  • после закручивания/закрытия кранов, когда из них польется вода, необходимо проверить включатель давления, его работу.

Подробную инструкцию о подключении смотрите на видео:

Виды

Ассортимент насосных станций российского бренда «Вихрь» достаточно широк, однако в каждой линейке товаров имеются модели, являющиеся наиболее предпочтительными для покупателей. Самое популярное и востребованное напорное оборудование компании:

  1. автоматическая станция «Вихрь» АСВ – 1200/24Н;
  2. устройство для водоснабжения «Вихрь» АСВ – 800/19;
  3. система водоснабжения «Вихрь» АСВ – 370/2Ч;
  4. водяная насосная станция «Вихрь» АСВ – 800/50;
  5. скважинный насос «Вихрь» СН – 50.

Чтобы определиться с выбором подходящей модели напорного оборудования, необходимо тщательно изучить все характеристики модельного ряда.

Устройство АСВ-1200/24Н — 10020 руб.

Данный тип насосной станции предназначен для чистой воды. Он наделен высококачественной конструкцией и надежной системой автоматического контроля.

Агрегат отличается длительным эксплуатационным периодом без ухудшения функционала. Он имеет множество преимуществ, среди которых:

  • энергоэффективность;
  • корпус, изготовленный из чугуна, который не ржавеет, а также устойчив к различным механическим воздействиям;
  • встроенный барометр, позволяющий контролировать перемены давления в системе;
  • высокий напор;
  • полностью автоматический режим работы;
  • бесшумная работа (устройство подходит даже для домов с низкой звукоизоляцией).

Также изделие имеет отличные технические показатели. Глубина всасывания составляет 9 м, объем бака – 24 л. Кроме того, данный агрегат может перекачивать воду с меньшим требованием к чистоте в отличие от аналогов.

Устройство АСВ-800/19 — 7800 руб.

Это оптимальный вариант для обеспечения водой фермерских хозяйств, производств, дач и частного сектора. У агрегата имеются свои преимущества:

  1. автоматическая регулировка давления в системе;
  2. наличие специального манометра;
  3. немалый гидроаккумулятор, резервирующий воду на случай непредвиденного отключения электроэнергии;
  4. подключение к бытовой электросети;
  5. горизонтальная установка;
  6. простота и удобство эксплуатации.

Глубина всасывания достигает 8 м, а бак имеет объем 19 л.

Устройство АСВ – 370/2Ч — 5250 руб.

Это универсальная насосная станция, обеспечивающая бесперебойную подачу воды для различных целей. Она подходит для подземных скважин и колодцев. Конструкция имеет ряд преимуществ:

  • наличие мотора асинхронного вида;
  • самовсасывающий мотор с интегрированным эжектором, увеличивающим степень мощности всасывания;
  • специальное реле, выступающее в качестве переключателя давления;
  • встроенный манометр, позволяющий контролировать состояние давления во время работы агрегата;
  • наличие металлического ресивера, состоящего из двух частей и мембранной перегородки;
  • конструкция, выполненная из чугунного сплава, устойчивого к механическим повреждениям и воздействиям окружающей среды;
  • наличие автоматической термозащиты.

Глубина всасывания устройства составляет 9 м, объем бака – 2 л.

Устройство АСВ – 800/50 — 10610 руб.

Это бюджетный агрегат с компактными габаритами, подходящий для небольших домов, ферм, дач. К особенностям конструкции относятся:

  1. энергоэффективность;
  2. автоматическая регулировка давления с помощью предусмотренного реле;
  3. отличные напорные характеристики;
  4. ресивер большого объема, позволяющий делать запасы воды на случай непредвиденной ситуации;
  5. включение происходит не чаще двадцати раз за час;
  6. допускается работа с водой средней загрязненности.

Глубина всасывания агрегата составляет 9 м, а бак имеет объем 50 л.

Скважинный насос СН-50 — 10250 руб.

Это устройство предназначено для подачи чистой воды из колодцев или скважин, глубина которых составляет не более 50-ти метров.

Конструкция изготовлена из высококачественной нержавеющей стали, что сводит к минимуму возникновение коррозийных процессов, а также предотвращает механические и другие повреждения от воздействия окружающей среды.

Прибор компактен, удобен в эксплуатации и позволяет качать воду из скважин диаметром от 100 мм.

Защита двигателя от перегрева осуществляется посредством автоматического реле. Особенностью устройства является то, что материал изготовления насосной части – латунь. Кроме того, данный насос обладает высокой производительностью, которая составляет 2400 л/ч.

Технические характеристики

Эксплуатационные характеристики насосной станции водоснабжения для частного дома (цена за оборудование):

  • напор (максимальный) – 35 м;
  • расход (предельный) – 60 л/мин;
  • максимальная манометрическая глубина всасывания – 9 м;
  • диаметр отверстия для присоединения входного патрубка – 1”;
  • диаметр выходного отверстия – 1”;
  • во всасываемой воде (через пластиковый обратный клапан — как установить, написано в этой статье) допускается присутствие механических твердых примесей с линейными размерами до 0.8 мм и в концентрации, не превышающей 150 г/куб.м;
  • максимально допустимая температура перекачиваемой жидкости — +50 градусов;
  • диапазон допустимых температур окружающей среды — +1..+35градусов.

Приводной электромотор

  • мощность – 0.6 кВт;
  • потребляемый ток – 2.7 А;
  • синхронная частота вращения – 3000 об/мин;
  • частота питающей сети – 50 Гц;
  • напряжение питающей сети – 220В;
  • допускаются отклонения параметров питающей сети по частоте – не более 5%, по напряжению – не более 10%;
  • режим эксплуатации – кратковременный, повторно-кратковременный, повторно-кратковременный с частыми пусками (S2-S4 по классификации ГОСТ 183);
  • максимальная частота включений в час – 20 циклов (почему насосная станция включается очень часто, написано здесь);
  • степень защиты двигателя – IP54.

Гидроаккумулятор

Для гашения гидроударов, оптимизации циклов включения и выключения насоса, подачи потребителю воды под давлением, непосредственно, после включения водоразборной арматуры, в состав насосной станции Джамбо 60/35 П-24 включен гидроаккумулятор общим объемом 24 л с горизонтальной установкой.

Корпус накопителя выполнен из углеродистой стали, окрашен в голубой цвет (краска предохраняет внешнюю поверхность от коррозии).

Давление воздуха внутри диафрагмы при незаполненном накопителе составляет 1,5 атм.

Материал диафрагмы (пищевой полимеризованный каучук) позволяет использовать насосную станцию для перекачки питьевой воды.

Эксплуатация гидроаккумулятора с жидкостями, нагретыми до температур более 50 градусов, не допускается.

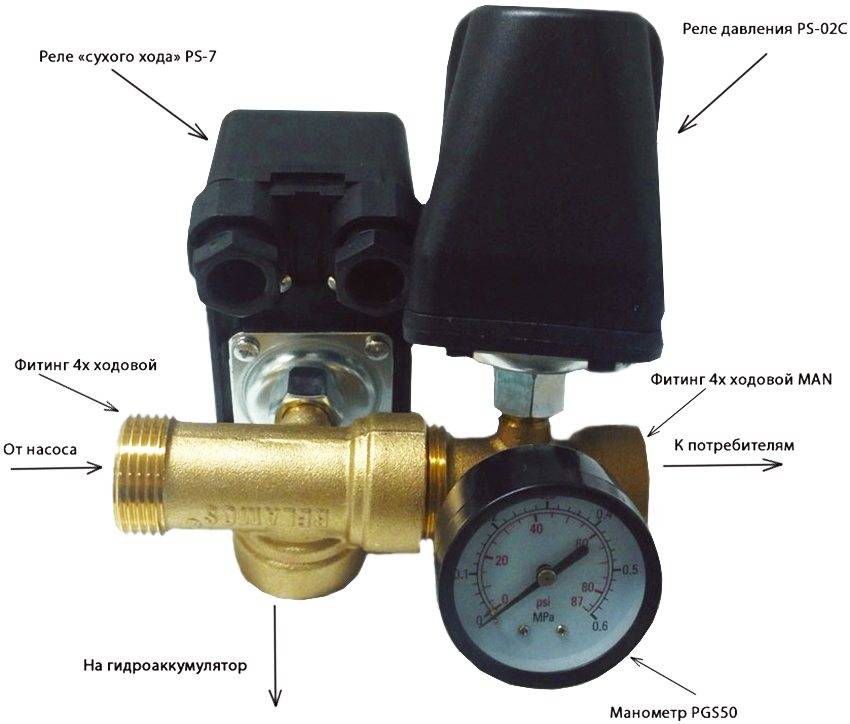

Блок автоматического управления

Контроль циклов включения/выключения насоса-автомата Джамбо 60/35 П-24 осуществляет реле давления.

При заполненной системе и отсутствии водоразбора давление в гидроаккумуляторе растет до верхнего предела, после чего реле давления срабатывает, отключая насос (почему насосная станция не набирает давление — причины описаны в этой статье).

При включении водоразборной арматуры жидкость, накопленная в из гидроаккумуляторе, под давлением поступает к точкам водоразбора.

Давление в гидроаккумуляторе уменьшается, и при достижении порога, реле давления (нижнего) подает сигнал на запуск насоса.

Вода с выхода насоса питает потребителей и заполняет гидроаккумулятор.

При достижении верхнего порога срабатывания реле давления насосной станции (регулировка своими руками), выключается, и процессы повторяются.

Насосы Джамбо могут комплектоваться блоками автоматики с датчиком наличия потока.

В этом случае включение насоса осуществляется при снижении давления в системе до минимального уровня, а выключение – при отсутствии потока.

Установка гидроаккумуляторов в такой системе — не обязательна.

Важно! Насосная станция не допускает эксплуатацию без воды. В случае опасности появления такого режима автоматику с реле давления рекомендуется заменять блоком с датчиком потока. В случае опасности появления такого режима автоматику с реле давления рекомендуется заменять блоком с датчиком потока

В случае опасности появления такого режима автоматику с реле давления рекомендуется заменять блоком с датчиком потока.

В этом блоке предусмотрено защитное отключение насоса в случае «сухого» хода.

Наличие гидроаккумулятора для эксплуатации системы с датчиком потока препятствием не является.

Насосная станция «Джамбо» 50/28 Ч 18

Идеально подойдет для частного дома, многоэтажного коттеджа, мини-фермы, которые нуждаются в бесперебойной подаче воды. Ее мотор работает в зависимости от интенсивности потребления воды.

Достоинства насосной станции:

  • усовершенствованное реле давления, заводские настройки которого практически никогда не дают сбоев;
  • работа в режиме «Автомат»;
  • хорошие всасывающие способности – эжекторная оснастка, которая позволяет использовать станцию для откачивания воды из подземных резервуаров;
  • емкий ресивер, которые не только сглаживает гидроудары в водопроводе, но и продлевает срок службы насоса;
  • возможность продолжительной эксплуатации- достигается термозащитой двигателя (водным потоком);
  • герметичный корпус из чугуна;
  • требует присоединения 1-дюймовых труб.

Технические характеристики:

  • Мощность – 0,5 кВт;
  • Производительность – 0,05 м3/мин;
  • Напор – 28 м;v
  • Высота всасывания – 9 м;
  • Гидроаккумулятор – 18 л;
  • Вес – 15,1 кг.

Настройка и регулировка давления

Для самостоятельного выполнения настройки рассматриваемого реле особыми познаниями в сантехническом деле обладать не требуется. Это разбираться, как обшить дом сайдингом либо по правилам смонтировать SIP панели, придется достаточно долго. Там нюансов работ гораздо больше. С регулировкой реле давления насосной станции все сильно проще. Надо лишь последовательно произвести пять действий.

Для настройки реле водяного давления необходимо:

Обесточить насос, а потом слить воду из трубопровода ХВС.

Включить гидронасос и записать показания манометра, когда выключится реле (это значение нижнего порога, устанавливаемого большой пружиной).

Открыть самый дальний от насосной станции кран водопровода и отследить цифры на манометре, когда насос вновь включится (это верхний порог, регулируемый маленькой пружиной).

Если напор в открытом кране при пуске гидронасоса был слишком мал, то надо увеличить давление отключения, прикрутив на большой пружине гайку. При излишне сильном напоре ее следует наоборот немного ослабить.

С помощью малой пружины уставляется дельта между верхним и нижним порогами в пределах 1,5–2 атмосфер.

Замеряем показатели манометра и регулируем гайками реле

Для завершения регулировки реле давления вновь полностью спускается вода из системы, а затем станция включается в сеть. Если все настроено правильно, то напор в кранах должен быть удовлетворительным. Все предельно просто. Это выбор стройматериала для дома и планировка участка 15 соток прямоугольной формы займут много времени. Настройка реле давления производится буквально за полчаса.

Станции насосные Джамбо: модельный ряд и особенности

Торговая марка представлена достаточным количеством агрегатов для удовлетворения нужд каждого собственника.

НС Джамбо 60/35

Это автоматическая насосная станция, показанная для обеспечения локального водоснабжения в частных хозяйствах. Особенности модели:

  • Работа с шахтами глубиной до 9 метров, где температуры воды +1-+50С;
  • Автоматическая система управления давлением потока;
  • Бесперебойный функционал;
  • Малое потребление энергии;
  • Автоматическое устройство для остановки двигателя при угрозе перегрева;
  • Долговечность;
  • Малая цена от $

Технические характеристики:

  1. Подача 60 л/мин;
  2. Напор 35 м;
  3. Материал корпуса – чугун;
  4. Объем бака 24 литра.

Джамбо 70/50

Применяется станция для обеспечения водоснабжения в домах, коттеджах и на дачах. Мощность 1100 ватт позволяет создавать хорошее давление и доставлять поток на большое расстояние, но емкость бака всего 24 литра, что является недостатком. Однако оснащение инжектором и исполнение из стали, чугуна или пластика – плюсы конструкции. Особенности же данной модели насосной станции такие:

  • Постоянное давление потока;
  • Плавный запуск исключает гидравлический удар;
  • Автоматика для защиты от перепадов напряжения в сети;
  • Надежность и прочность обеспечивают долгий срок службы;
  • Цена от $

Джамбо 50/28

Одна из самых популярных моделей товарной линейки, используемая для локального водообеспечения домов и особняков. Характеристики:

  • Мощность 500 ватт;
  • Емкость бака 24 литра;
  • Подъем до 9 метров;
  • Напор 3 м3/час;
  • Цена от $

Станция насосная Джамбо данной модели показана для обеспечения водоснабжения небольших домов. Максимальное расстояние подачи воды 28 метров. Не отличаясь по своим техническим особенностям, конструкция имеет малое потребление энергии и сниженную ценовую стоимость.

Технические характеристики

Эксплуатационные характеристики насосной станции водоснабжения для частного дома (цена за оборудование):

  • напор (максимальный) – 35 м;
  • расход (предельный) – 60 л/мин;
  • максимальная манометрическая глубина всасывания – 9 м;
  • диаметр отверстия для присоединения входного патрубка – 1”;
  • диаметр выходного отверстия – 1”;
  • во всасываемой воде (через пластиковый обратный клапан — как установить, написано в этой статье) допускается присутствие механических твердых примесей с линейными размерами до 0.8 мм и в концентрации, не превышающей 150 г/куб.м;
  • максимально допустимая температура перекачиваемой жидкости — +50 градусов;
  • диапазон допустимых температур окружающей среды — +1..+35градусов.

Приводной электромотор

  • мощность – 0.6 кВт;
  • потребляемый ток – 2.7 А;
  • синхронная частота вращения – 3000 об/мин;
  • частота питающей сети – 50 Гц;
  • напряжение питающей сети – 220В;
  • допускаются отклонения параметров питающей сети по частоте – не более 5%, по напряжению – не более 10%;
  • режим эксплуатации – кратковременный, повторно-кратковременный, повторно-кратковременный с частыми пусками (S2-S4 по классификации ГОСТ 183);
  • максимальная частота включений в час – 20 циклов (почему насосная станция включается очень часто, написано здесь);
  • степень защиты двигателя – IP54.

Гидроаккумулятор

Для гашения гидроударов, оптимизации циклов включения и выключения насоса, подачи потребителю воды под давлением, непосредственно, после включения водоразборной арматуры, в состав насосной станции Джамбо 60/35 П-24 включен гидроаккумулятор общим объемом 24 л с горизонтальной установкой.

Корпус накопителя выполнен из углеродистой стали, окрашен в голубой цвет (краска предохраняет внешнюю поверхность от коррозии).

Давление воздуха внутри диафрагмы при незаполненном накопителе составляет 1,5 атм.

Материал диафрагмы (пищевой полимеризованный каучук) позволяет использовать насосную станцию для перекачки питьевой воды.

Эксплуатация гидроаккумулятора с жидкостями, нагретыми до температур более 50 градусов, не допускается.

Блок автоматического управления

Контроль циклов включения/выключения насоса-автомата Джамбо 60/35 П-24 осуществляет реле давления.

При заполненной системе и отсутствии водоразбора давление в гидроаккумуляторе растет до верхнего предела, после чего реле давления срабатывает, отключая насос (почему насосная станция не набирает давление — причины описаны в этой статье).

При включении водоразборной арматуры жидкость, накопленная в из гидроаккумуляторе, под давлением поступает к точкам водоразбора.

Давление в гидроаккумуляторе уменьшается, и при достижении порога, реле давления (нижнего) подает сигнал на запуск насоса.

Вода с выхода насоса питает потребителей и заполняет гидроаккумулятор.

При достижении верхнего порога срабатывания реле давления насосной станции (регулировка своими руками), выключается, и процессы повторяются.

Насосы Джамбо могут комплектоваться блоками автоматики с датчиком наличия потока.

В этом случае включение насоса осуществляется при снижении давления в системе до минимального уровня, а выключение – при отсутствии потока.

Установка гидроаккумуляторов в такой системе — не обязательна.

Важно! Насосная станция не допускает эксплуатацию без воды. В случае опасности появления такого режима автоматику с реле давления рекомендуется заменять блоком с датчиком потока

В случае опасности появления такого режима автоматику с реле давления рекомендуется заменять блоком с датчиком потока.

В этом блоке предусмотрено защитное отключение насоса в случае «сухого» хода.

Наличие гидроаккумулятора для эксплуатации системы с датчиком потока препятствием не является.

Что такое бытовая насосная станция

Станции водоснабжения автоматические представляют собой комплекс оборудования для откачивания воды из источника, её подачи в водопроводную сеть и поддержании в ней требуемого давления. Они очень востребованы в частных домовладениях, на дачных и приусадебных участках.

Из чего состоит

Основные элементы насосной станции показаны на этой картинке:

Насосная станция: основные элементы

Само устройство состоит из:

  • Самовсасывающего поверхностного насоса с электромотором;
  • Гидроаккумулятора (накопительного бака);
  • Реле давления;
  • Соединительного гибкого шланга;
  • Блока управления.

Принцип работы

Расскажем подробнее о станции автоматического водоснабжения – как работает, что нужно учесть при её подключении и эксплуатации.

Упрощенно схема функционирования оборудования выглядит примерно так:

  • Насос через всасывающий патрубок качает воду из источника;
  • Вода подается в накопительный бак – гидроаккумулятор, состоящий из внешнего жесткого корпуса и внутренней резиновой емкости для воды;
  • Объем жидкости, которую он может принять, ограничен не только вместительностью бака, но и уровнем давления в нем;
  • Давление, при котором насос включается и отключается, устанавливается своими руками на специальном реле;

Реле давления и реле сухого хода повышают эффективность работы оборудования

  • При неработающем насосе вода поступает в систему из гидроаккумулятора до тех пор, пока давление в нем не достигнет минимального установленного уровня;
  • Как только это происходит, реле давления включает насос, и он качает воду в бак до достижения максимального давления.

Состояние внутренней емкости при минимальном и максимальном давлении

Объем гидроаккумулятора может быть разным. Его подбирают с учетом того, в каком режиме будет использоваться вода, и в зависимости от необходимого минимального её запаса.

Чем больше потребляемый объем, и чем чаще будут происходить включения кранов и приборов, тем больше должна быть и емкость бака. Это позволит уменьшить количество включений и выключений насоса в единицу времени, продлит срок его службы, и ремонт станций автоматического водоснабжения потребуется нескоро.

Гидроаккумуляторы разной емкости

Большой накопительный бак стоит выбрать и в том случае, если случаются частые перебои с подачей электроэнергии, без которой насос не работает. Запаса воды в нем при экономном использовании хватит надолго.

Насосы на такие станции устанавливаются разных типов.

Самые распространенные – центробежные и вихревые:

  1. Первые более «выносливые», так как могут перекачивать воду с механическими включениями размером до 1 мм.
  2. Устройства вихревого типа гораздо требовательнее к качеству перекачиваемой жидкости. Размеры содержащихся в ней твердых частиц не должны превышать 0,1 мм.

Основной недостаток поверхностных насосов – это небольшая глубина всасывания. Они могут подавать воду только из неглубоких скважин и колодцев. Однако эту проблему помогает решить выносной эжектор – специальное устройство, ускоряющее поток жидкости за счет разности давлений.

Так как станции автоматического водоснабжения и их ремонт обходятся недешево, эти нюансы нужно учитывать при покупке, при необходимости оснащая систему дополнительными фильтрами

Также стоит обратить внимание на наличие в комплекте оборудования обратного клапана – он есть не у всех моделей. Обратный клапан устанавливается на всасывающем трубопроводе перед насосом, чтобы вода при его отключении не вытекала из системы обратно в источник

Схема подключения

Если вы хотите узнать, какими характеристиками обладает та или иная станция автоматического водоснабжения – инструкция вам в помощь.

Как выбрать станцию для загородного дома


Джилекс Джамбо 50/28 в чугунном корпусе

Чтобы насосное оборудование работало максимально эффективно (не перерасходовало электроэнергию и подавало оптимальный объем воды) при его выборе нужно опираться на такие критерии:

  • Производительность. Определяют по количеству сантехнических точек в доме и по числу проживающих в нём. При этом производительность агрегата не должна быть больше дебита водозаборного источника. В противном случае станция будет отключаться из-за опасности сухого хода.
  • Объем накопительного бака. Для семьи из двух человек достаточно брать гидроаккумулятор емкостью 24 литра. На 3-5 проживающих в доме уже нужен объем 50 литров и так далее.
  • Напор станции. Вычисляется просто — вертикальное расстояние от агрегата до самой высокой сантехнической точки + 1/10 от общей горизонтальной протяженности трубопровода + напор крана (от 4 до 10 м).
  • Материал корпуса. Здесь нужно опираться на будущие условия эксплуатации техники. Сталь и чугун подойдут для более «полевых». Полимер будет дешевле, но его лучше использовать в теплом помещении.
  • Мощность оборудования. Должна соответствовать возможностям семьи по платежам за коммунальные услуги при оптимальных технических характеристиках станции.

Технические характеристики популярных моделей

Ассортимент позволяет выбрать подходящую к индивидуальным условиям модель по разумной цене

В первую очередь обращают внимание на маркировку: в серию ХР и ХА входят насосы с корпусом из чугуна, ХК – говорит об использовании высокопрочного пластика, а ХI – о нержавеющей стали

Характеристики самых популярных по отзывам станций несколько различаются:

  • Belamos ХА 06 ALL способна работать в течение продолжительного времени. Устойчивость обеспечивается специальными ножками. Оборудована эжектором, но не имеет защиты от сухого запуска.Продуктивность – 47 литров в минуту, глубина погружения – 8 метров.
  • Belamos ХК 09 Е оснащена электронным блоком управления, контролирующим работу в автоматизированном режиме. Устройство мало весит, его удобно переносить благодаря специальной ручке. Продуктивность – 47 литров в минуту, глубина погружения – 8 метров. Невозвратный клапан не входит в комплектацию, но специалисты советуют его поставить.
  • Belamos ХI 08 ALL способна выдержать значительные нагрузки и рассчитана на бесперебойное функционирование. Объем аккумулятора – 24 литра. Производительность – 50 литров в минуту, глубина погружения – 8 метров. Есть эжектор, не укомплектована защитой от сухого запуска.
  • Belamos ХА 111 ALL отличается повышенной мощностью, длительной бесперебойной работой. Глубина погружения – 8 метров, производительность – 58 литров в минуту. Есть эжектор и устройство автоматического отключения при перегреве, защита от сухого запуска отсутствует.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
