Почему необходимо разделять PEN-проводник на PE и N

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

Надежное заземление проводника РЕ на ВРУ

Для устройства контура заземления нужно три штыря из стального проката диаметром не менее 16 мм и длиной 3 м. Из забивают в углах равностороннего треугольника в заранее выкопанную траншею глубиной 30-50 см. Стороны треугольника должны быть 2.5 – 3 м. Верхние концы штырей свариваются между собой стальной полосой размерами 4х30 мм.

Контур заземления

Вместо стального проката допускается использовать трубу диаметром не меньше дюйма с четвертью с толщиной стенки от 3,5 мм или стальной уголок 50х50 мм. Для облегчения забивания концы штырей нужно заострить подручным инструментом

Места сварки и соединительную шину обязательно нужно хорошо прокрасить для защиты от коррозии

Важно! Заземляющие штыри красить нельзя!. От контура к шине РЕ прокладывается проводник из стали или меди

Сечение Стального проводника должно быть не менее 100 мм2, а медного соответствовать сечению РЕ проводника или больше. После монтажа контура заземление силами энергопоставляющей организации нужно измерить сопротивление растекания контура заземления. Оно должно быть не более 10 Ом при питании трехфазным током с линейным напряжением 380 В (фазное напряжение – (220 В)

От контура к шине РЕ прокладывается проводник из стали или меди. Сечение Стального проводника должно быть не менее 100 мм2, а медного соответствовать сечению РЕ проводника или больше. После монтажа контура заземление силами энергопоставляющей организации нужно измерить сопротивление растекания контура заземления. Оно должно быть не более 10 Ом при питании трехфазным током с линейным напряжением 380 В (фазное напряжение – (220 В).

Классификация нулевых шин

По выполняемым функциям входящие в состав системы энергоснабжения нулевые шины делятся на следующие виды:

  • N – функциональный или рабочий «нуль», являющийся проводником для токов нагрузки.
  • PE – специально прокладываемый защитный «нуль», обеспечивающий возможность организации заземления на приемном конце в удобном месте.
  • PEN – проводник, совмещающий функции обеих этих шин.

Каждый из проводников на схемах выделяется определенным цветом (N – синим, PE – желто-зеленым, а PEN – их комбинацией). Они обязательно подбираются по своему сечению, которое не должно быть меньше этого же показателя для фазных шин.

Указанная расшифровка также позволяет понять, зачем нужно разделять PEN проводник, для чего он служит, как можно обустроить заземление на стороне потребителя.

Квартира

Владельцам квартир не повезло в этом плане, как организация системы TN-C-S. В специфике снабжения многоквартирных домов старого фонда, подключение PEN провода происходит поочередно, с этажа на этаж. И в случае аварии, такой как перегорание нулевого провода в этажном щитке, в квартиру приходит две фазы. В этом случае наша система перестает работать и становится опасной.

По этой причине запрещается разделение PEN провода на PE и N, поскольку в случае аварии защитный проводник окажется под напряжением.

Чтобы организовать безопасное электроснабжение в квартире, нужно установить в щитке учета:

  • реле напряжения;
  • УЗО либо дифференциальные автоматы;
  • организовать полноценное заземляющее устройство в придомовом палисаднике или же проложить дополнительный провод PE к общедомовому ВРУ;
  • сделать систему уравнивания потенциалов.

Обращаем ваше внимание на то, что запрещается в качестве защитного заземления использовать водопроводные трубы, отопления и трубы газа!

В том случае если вы все-таки успели сделать в квартире проводку с защитным проводником, до прочтения нашей статьи, мы настоятельно рекомендуем не коммутировать ее с нулевым проводом и подъездным щитом, а оставить не подключенной, до тех пор, когда в вашем подъезде будут делать реконструкцию электропроводки и произведут замену старой проводки от ТП согласно новым нормам. Пока что можете использовать дополнительные аппараты защиты, описанные выше.

В новых квартирах с системой заземления TN-C-S разделение совмещенного проводника на нулевой рабочий и нулевой защитный производят в ГРЩ. От него уже идут два провода отдельно на этажный щит и в квартиры, как показано на схеме ниже:

Напоследок рекомендуем просмотреть полезные видео по теме:

Вот и все, что хотелось рассказать вам о том, где должно быть выполнено разделение PEN проводника на PE и N по правилам ПУЭ. Еще раз дублируем ответ, чтобы вы наверняка запомнили: в частных домах провод нужно разделять до счетчика перед вводным коммутационным аппаратом, а в квартирах это делается в ГРЩ.

Будет полезно прочитать:

  • Какого цвета фаза и ноль в электрике
  • Как заменить электропроводку в квартире
  • Как подключить УЗО к сети

Почему нельзя разделять PEN проводник в этажном щите

Такой вариант нельзя применять по целому ряду причин:

Если принимать во внимание исключительно положения ПУЭ, то в них говорится что разделение проводов должно происходить на вводном автомате многоквартирного или частного отдельного дома.
Даже если квартирный щиток считать водным автоматом (что сделать довольно-таки проблематично), такое подключение будет неправильным согласно другому требованию, а именно – PE проводник должен быть повторно заземлен, чего в этажном щитке добиться невозможно.
Даже если исхитриться и подвести заземление к этажному щитку, то есть еще одно препятствие, грозящее большими штрафами. Дело в том что электрическая схема при строительстве дома утверждается в нескольких инстанциях и ее самовольное изменение это грубейшее нарушение всех существующих правил – по сути это изменение проекта по которому дом был подключен к сети. Такими делами должна заниматься исключительно организация обслуживающая этот дом или район.

Такими делами должна заниматься исключительно организация обслуживающая этот дом или район.

Разумеется, если таковая организация и будет планировать какие-либо работы по разделению Pen проводника, то нет смысла возиться с каждым этажном щитком в отдельности. Самым оптимальным вариантом будет разделения его на вводном автомате, что и будет делаться.

Дополнительный довод в пользу разделения Pen проводника на одном автомате жилого дома является требование ПУЭ (п. 7.1.87) монтировать в этом месте система уравнивания потенциалов.

В любом другом месте ее делать запрещено, а это означает, что разделение PEN проводника в этажном щите в любом случае будет сделано без соблюдения всех необходимых правил и мер предосторожности. Как итог единственный правильный метод сделать в доме заземление это коллективное обращение к организации обслуживающей дом или район. Как итог единственный правильный метод сделать в доме заземление это коллективное обращение к организации обслуживающей дом или район

Как итог единственный правильный метод сделать в доме заземление это коллективное обращение к организации обслуживающей дом или район.

Схема и способ разделения проводника на pe и n

Разделение проводника в частном доме и в квартире должно осуществляться по разным схемам. Владельцам частных домов повезло больше, так как замена защитной установки не требует каких-либо дополнительных затрат и усилий.

В квартире

В новостройках с системой заземления TN-C-S разделять провод необходимо по схеме, изображенной на рисунке.

Как видно разделение осуществляется в ГРЩ, от которого идут два отдельных провода: один – на этажный щит, а второй – в квартиры.

Многоэтажные дома старой постройки имеют определенную особенность: PEN-проводник в таких зданиях подключается поочередно – с этажа на этаж. Если в этажном щитке перегорит ноль, в квартире возникнет эффект второй фазы и многие элетроприборы окажутся под напряжением. Таким образом, помещение может стать крайне опасным местом.

В частном доме

В своем доме можно самостоятельно реконструировать систему заземления. Для этого не требуется каких-либо профессиональных навыков и денежных затрат.

Правила разделения проводника описываются в главе 1.7 и 7.1 ПУЭ. Следует выделить несколько основных моментов:

  1. Разделять проводник необходимо до вводного щитка.
  2. У проводов PE и N должно быть одинаковое сечение.
  3. Нельзя объединять нейтральный и защитный провода после точки расщепления.
  4. Использование общей шины для разъединения N и PE проводников запрещено (на фото пример того, как должно быть).
  1. На вводе необходимо сделать повторное заземление PEN проводника.
  1. В цепи PEN и PE проводников нельзя устанавливать коммутационные аппараты.

Зная эти правила, можно с легкостью и без последствий осуществить расщепление и модернизировать систему защиты частного дома. На приведенной ниже схеме изображен пример правильного подключения.

Использование в других операционных системах[ | ]

Формат PE также используется ReactOS, поскольку ReactOS предназначена для того, чтобы быть двоично совместимой с Windows на уровне а. Кроме того, он исторически использовался многими другими операционными системами, включая SkyOS и BeOS R3. Однако и SkyOS, и BeOS в конечном счёте перешли на формат ELF.

Поскольку платформа разработки Mono намеревается быть двоично совместимой с Microsoft .NET, она использует тот же формат PE, что и в реализации Microsoft.

На платформе x86 в Unix-подобных операционных системах некоторые двоичные файлы Windows (в формате PE) могут быть исполнены с помощью Wine. HX DOS Extender также использует формат PE для собственных 32-разрядных двоичных файлов DOS, кроме того, может в некоторой степени выполнить существующие двоичные файлы Windows в DOS, действуя, таким образом, как Wine для DOS.

Mac OS X 10.5 имеет возможность загружать и интерпретировать PE-файлы, однако они не являются двоично совместимыми с Windows.

Теперь о заземлении, заземлителе и заземляющем проводнике частного дома

Повторное заземление нейтрального проводника при воздушном запитывании дома можно произвести на опорном столбе или возле дома.

Заземление на опоре воздушной линии электропередач

При установке вводного устройства на бетонной опоре, от которой ответвляется питание дома, вполне оправдано, да и рекомендовано делать повторное заземление, используя естественные заземлители. В качестве естественного заземлителя можно использовать подземную часть самой опоры или ее молнезащитный контур (пункт 1.7.109-110,ПУЭ).

Важно! Делать повторное заземление на железобетонном столбе можно, только в том случае, если воздушная линия электропередач сделана изолированными, самонесущими проводами типа СИП. Так как они механически более прочные, чем провода без изоляции

Но все-таки если вы хотите более надежное, безопасное и независимое заземляющее устройство для дома лучше сделать его при помощи искусственных заземлителей.

Заземление дома искусственно сделанными заземлителями

Заземление дома это заземляющее устройство, которое состоит из следующих элементов: заземлителя и заземляющего проводника.

Заземлитель это проводник или несколько проводников соединенные между собой и имеющий контакт с землей. К заземлителю подключается заземляющий проводник, который аккуратно выводится возле дома и подключается к главной заземляющей шине (ГЗШ). Сечение заземляющего проводника должно быть не меньше сечения PEN проводника.

Заземлители могут исполняться в разных вариантах и быть разных типов.

  • По типу, заземлители можно разделить на: Вертикальный; Рядный; Контур заземления.
  • По виду заземлители можно описать как: Штырьевой, Модульно-штырьевой, Контурный и Фундаментный заземлители.

Кратко описать заземлители можно следующим образом:

Вертикальный заземлитель представляет из себя сборный медный или стальной стержень. Заземлитель забивается в грунт на глубину 15-40 метров. По-другому он называется заземлитель глубокого залегания. Самый современный тип заземления дома. Не требует больших землеройных работ. (Подробно о глубинном заземлении)

Рядный заземлитель. Это сборная конструкция, состоящая из отдельных металлических штырей забитых в грунт на глубину 3-4 метра и соединенных металлической полосой. Расстояние между штырями должно быть не менее 3метров. Штыри могут располагаться в ряд и в треугольник. Применяется только для вторичного заземления. (Подробно как сделать рядное заземлении)

Контур заземления делается вокруг дома в виде замкнутой конструкции. Конструкция контура заземления также предполагает вбивание штыре в грунт. Штыри располагаются по периметру фундамента на расстоянии 1 метра от него. Соединяются штыри заземлителя стальной полосой. Рекомендуется при двух молниеотводах с крыш и более одного ввода электропитания в дом. (Подробно о контурах заземления)

Фундаментный заземлитель делается на начальном этапе строительства дома. Заземлитель размещают в фундаменте дома. Из всех заземлителе фундаментный заземлитель, пожалуй, самый эффективный. (Подробно о фундаментном заземлении)

Важно! Какой бы заземлитель вы не использовали в устройстве заземления дома сопротивление, растеканию тока, заземлителя не должно превышать 10 Ом для линейного напряжения 380 вольт и 20 Ом для линейного напряжения 220 вольт при трехфазном электропитании. А при однофазном электропитании сопротивление растеканию тока не должно превышать 5 Ом для 380 вольт и 10 Ом для электропитания 220 вольт

(Подробно о замере сопротивления заземлителя)

А при однофазном электропитании сопротивление растеканию тока не должно превышать 5 Ом для 380 вольт и 10 Ом для электропитания 220 вольт. (Подробно о замере сопротивления заземлителя)

Читая строительные форумы я вижу, что многие обходятся без вторичного заземления в загородных домах. Считают достаточным заземление подводящей воздушной линии. Но все-таки руководствоваться нужно не только экономией, а и техникой безопасности для своей семьи и имущества.

Elesant.ru

Нормативные ссылки

  • ПУЭ,Правила устройства электроустановок,издание 7
  • ГОСТ 121.030-81,Электробезопасность. Защитное заземление. Зануление.

Другие статьи раздела: Электропроводка дома

  • 26 Правил электроснабжения и электропроводки деревянного дома. часть1, правила 1-7
  • 26 Правил электроснабжения и электропроводки деревянного дома. часть2, правила 8-13
  • 26 Правил электроснабжения и электропроводки деревянного дома. часть3, правила14-26
  • Анкерные зажимы и кронштейны
  • Арматура для СИП 2
  • Ввод кабеля из траншеи в дом
  • Вводное устройство. ВУ в частный дом
  • ВРУ. Вводно-распределительное устройство дома
  • ГЗШ. Главная Заземляющая Шина
  • Глубинный заземлитель

Разделение проводника PEN на рабочий нейтральный проводник(N) и защитный проводник (PE)

Проводник PEN в сети TN идущий от подстанции (или трансформатора) на подстанции в обязательном порядке заземляется. Поэтому-то он и называется глухозаземленной нейтралью. При отводе для электропитания дома нужно разделить PEN проводник на PE и N.Разделение это нужно произвести на так называемой ГЗШ, главной заземляющей шине.

Важно! После разделения PEN проводник на PE и N соединение этих двух проводников в любом месте электропроводки ЗАПРЕЩЕН

  • В электропроводке напряжением 220 вольт защитный PE проводник нужно прокладывать вместе с фазным и нулевым рабочим проводниками. Идеальный вариант кабельная разводка.
  • Прокладывать отдельно заземляющий провод от шины PE до электроприбора или электроустановки запрещено.
  • При разделении PEN проводника во вводном распределительном устройстве монтируются две медные шины(шины могут быть стальные,но не аллюминиевые). Одна для PE проводников, вторая для N проводников.
  • Во вводном распределительном устройстве (ВРУ) они монтируются рядом друг с другом.PE проводник на корпусе,N проводник на изолированных кронштейнах.Обе шины соединенными между собой перемычкой. Все соединения на шинах PE и N производятся при помощи болтов, шайб и гаек (пункт 1.7.119 ПУЭ).

Главная заземляющая шина (ГЗШ) имеет важное значение для электрики дома. К ней присоединяются все защитные провода электропроводки дома (пункт 1.7.119 ПУЭ)

ГЗШ должна устанавливаться во вводном или вводно-распределительном устройстве (ВУ и ВРУ). (Тут читать о ГЗШ подробно) Именно к главной заземляющей шине подсоединяется заземляющий проводник, идущий от заземлителя.

Как найти нуль и фазу

В домашних условиях, даже не имея специальных приборов и приспособлений, возможно определить в обычной розетке, какой из двух проводов является фазой, а какой нулем. В этом случае используются электролампа или индикаторная отвертка.

Проверка с помощью электролампы

Для поиска нуля и фазы достаточно взять обыкновенный патрон с лампочкой и прикрутить два провода на его штатные места. Затем один из этих проводов подключить к заземляющим ножам в розетке, а второй — к любому из двух силовых разъемов.

Фазным будет являться тот разъем, при подключении к которому лампочка будет загораться. Это происходит потому, что по Правилам устройства электроустановок (ПУЭ), в вводном электрощите нулевые провода всех розеток должны быть соединены с земляными проводами этих же розеток. А отдельно земляная шина должна быть соединена с защитным контуром заземления. Именно это и обеспечивает наличие надежного нуля во всей цепи энергоснабжения дома.

Электролампа

Обратите внимание! Самостоятельно подобные процедуры допустимо делать только в том случае, когда квалифицированной помощи ждать неоткуда, а также в случае аварийной ситуации (пожар, короткое замыкание, попадание человека под напряжение). Не стоит забывать, что электрический ток очень опасен. Не стоит рисковать своим здоровьем и своей жизнью из-за лампочки!

Не стоит рисковать своим здоровьем и своей жизнью из-за лампочки!

Индикаторная отвертка

Для того, чтобы определить фазу в сети переменного тока напряжением 220В — 230В, можно использовать бытовой указатель напряжения — индикаторную отвертку. Продается он практически в любом хозяйственном магазине и стоит (в зависимости от конструкции) очень недорого.

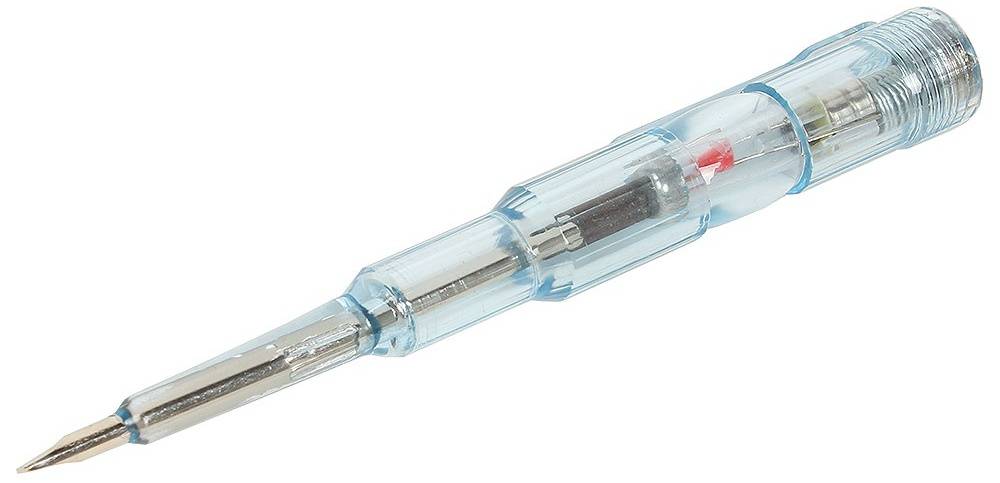

Пример исправной индикаторной отвертки

Как правило, инструкции к применению у подобных инструментов нет, поэтому, чтобы не получить электротравму, следует помнить несколько простых правил, применимых к любому инструменту, соприкасающемуся с токоведущими частями:

  1. Использовать инструмент только по назначению (запрещается применять указатель напряжения — индикаторную отвертку — в качестве обыкновенной отвертки для закручивания/откручивания винтов, саморезов, шурупов и т.д.)
  2. Перед использованием инструмента следует внимательно рассмотреть состояние изоляции на рукояти и жале (применимо для любых отверток, в том числе для индикаторных). Ни в коем случае не использовать приспособление, если изоляционное покрытие имеет сколы или вообще отсутствует.
  3. Проверять работоспособность индикаторных устройств необходимо на электроустановках, заведомо находящихся под напряжением (например, в удлинителе, в который включен работающий электроприбор).

Отвертка с изолированным жалом

В случае сомнения в работоспособности индикатора следует считать его неисправным, а электроустановку действующей. Так же существуют более точные и безопасные приборы для определения наличия напряжения в сети — это мультиметры, токоизмерительные клещи, вольтамперфазометры (ВАФ) и другие.

Мультиметр

В быту, как правило, используются простые мультиметры. Они способны показать наличие напряжения в сети и его значение. Намного безопаснее использовать для определения фазы именно эти приборы, так как их щупы имеют диэлектрическую рукоятку. Принцип определения такой же, как и в случае с патроном — достаточно один щуп приложить к земляному контакту розетки, а второй накладывать на один из двух контактов розетки.

Пример мультиметра

Электроэнергия (согласно второму закону Ньютона) не появляется из ниоткуда и не уходит в никуда. Она производится, транспортируется и потребляется на глазах. Нужно знать, откуда она берется, как к нам попадает и в каком виде. Каждый должен понимать, что в бытовом потреблении есть провода, которые могут нанести вред здоровью человека, а есть и такие, которые совершенно безвредны, поэтому необходимы небольшие знания и минимум приборов для определения и разграничения этих проводов. Но любые манипуляции с электричеством лучше доверять профессионалу — квалифицированному специалисту, чтобы избежать беды.

Способы перехода многоэтажного дома на систему TN-C-S

Не имеет смысла самостоятельно переделывать систему TN-C всего дома, для этого существуют специальные службы. Другой вопрос, когда дойдёт очередь до капительного ремонта всего дома.

Варианты переделки электрической системы многоэтажного дома:

  1. Как ни банально, но многие жильца многоэтажных домов предпочитают просто ждать. Сейчас в стране, на федеральном уровне, работают программы по проведению капительного ремонта. В соответствующих инстанциях, отвечающих за коммунальные услуги, можно узнать, стоит ли дом на очереди или нет, и когда запланирован ремонт.
  2. Можно не ждать капитального ремонта, а оплатить услуги фирмы, которая занимается монтажом электрических сетей. Конечно данный способ весьма затратный, так как компания прокладывает новые линии, монтирует заземляющее устройства, устанавливают новые электрические щиты. Но помимо электромонтажных работ, фирма также берёт на себя нормативную базу, которую потом самостоятельно заверяет во всех инстанциях. Жильцам остаётся только оплатить услуги.
  3. Существует вариант совместной работы. Жильцы предлагают более низкую сумму, но будут активно помогать при проведении работ. К сожалению, на такой вариант соглашаются не многие компании, предпочитая делать всё самостоятельно.

Если не один из перечисленных выше вариантов не устраивает, тогда можно самостоятельно разделить PEN-проводник в электрическом щите на лестничной клетке. Траты при этом будут гораздо меньшими чем при монтаже вводного шкафа целого дома. Если проводить работы самостоятельно, но необходимо только закупить расходные материалы, цены на которые сейчас умеренные.
