Монтаж и подключение
Подключение и установка насоса Беламос почти ничем не отличается от монтажа иных скважинных аппаратов. Работы выполняют в несколько этапов:
Установка грубого фильтра на входящий патрубок (при желании).
К выходному отверстию при помощи штуцеров крепят шланг и снабжают его обратным клапаном. Примерно на высоте 1 м от корпуса насоса.
Все соединения делают герметичными.
К проушине на корпусе устройства крепят страховочный трос. Желательно нейлоновый прочный, а не стальной. Последний может проржаветь и оборваться.
Параллельно тросу на земле укладывают нужный метраж электрокабеля и шланга для подъема воды.
Чтобы они не болтались в скважине хаотично, желательно скрепить все три элемента обычными строительными хомутами с шагом 1 м. Хвостики креплений лучше максимально обрезать
Важно следить, чтобы не было сильного натяжения кабеля, троса или чрезмерного их провисания.
Теперь можно опускать насос на заданную глубину. Как только он достигнет нужной отметки, страховочный трос фиксируют на раму в оголовке скважины.
Остаётся подключить устройство к сети. Если вода подается без перебоев, значит все сделано правильно.
Обзор моделей Беламос
Погружные глубинные агрегаты Belamos представлены в нескольких основных сериях. Для каждой из них предусмотрена своя линейка. По одной разновидности затем выпускаются несколько моделей агрегатов, различающихся техническими характеристиками (производительность, напор, мощность, глубина подъема воды).
- Серия TF. Агрегаты оснащены плавающим рабочим полимерным колесом. Напор этих устройств варьируется в диапазоне 42-195 м. Производительность — 2,7-5 м3/час. Диаметр колбы устройства 3 и 4 дюйма (96-110 мм). Температура перекачиваемой воды 0-+40 градусов. Для насосов серии TF допустимо содержание песчаных примесей в воде не более 150 гр/м3. Самые популярные модели серии — TF-60, TF-80, TF-150. Самым узким из представленных модификаций является насос TF3. Его корпус имеет диаметр всего 75 мм. При этом он способен качать воду с небольшим количеством примесей — 180 гр/м3. Из модельного ряда особенно выделяют устройства TF 3 40, TF 3 60, TF 3 110.
- Серия SP. Эти погружные агрегаты имеют винт Архимеда в качестве рабочего колеса. Производительность установок — 1,7-2,5 м3/час. Диаметр корпуса — 3 и 4 дюйма.
- Серия TM. Диаметр колбы 96 мм. Производительность — 1,9-2,5 м3/час. Оптимальный напор — 55-100 м. Мощность — 900-1300 Вт.
- Серия TS. Это самые производительные устройства для скважины. Они способны подавать от 11 до 18 м3/час. Напор — 100-260 м. Трехфазное питание требует потребления 7,5 кВт/час. Лопасти рабочего колеса выполнены из стали-нержавейки.
Обзор винтовых насосов
Как и большинство моделей Беламос, агрегаты винтового типа серии Юниор SP имеют диаметр корпуса четыре дюйма, но работают по другому принципу, описанному выше. Основное преимущество, которым обладают скважинные насосы Беламос серии «Unior SP», это универсальность: они могут подавать воду как из скважин (см. Водоснабжение из скважины: как сделать самостоятельно), так и из шахтных колодцев, открытых водоемов и резервуаров. Причем содержание песка в ней может быть достаточно высоким, на работе устройства это не сказывается.
Погружной насос серии SP
Идеально подходят для полива, орошения, технических нужд, откачки воды из бассейнов и затопленных погребов и подвалов. Отличаются хорошим напором, но и довольно низкой производительностью.
| Наименование модели SP | Напор (высота подъема), м | Производительность, м3/ч | Мощность, кВт |
| 40/5 | 95 | 1,7 | 0,9 |
| 70/6 | 150 | 1,8 | 1,3 |
Параметры, необходимые для выбора насоса
Тем, кто собирается своими руками обеспечить загородный дом или дачу водой из скважины, важно знать, как правильно подобрать насос. Для этого его технические характеристики нужно соотнести с параметрами источника
А именно:
Определить диаметр скважины – он должен быть хотя бы на пару сантиметров больше диаметра насоса;
Установка насоса в скважину
- Знать её глубину, так как насос с небольшим напором не сможет «дотянуть» воду до поверхности и подать её под давлением в распределительную систему из глубокой скважины;
- Установить дебит источника, т.е. количество воды, которое он может дать за час или другой временной отрезок. Этот параметр соотносят с производительностью насоса: она не должна быть выше дебита, иначе агрегат будет откачивать воду быстрее, чем она снова будет набираться в скважине. А работа в «сухом» режиме приведет к его быстрой поломке;
- Также следует определить качество воды, содержание в ней песка и прочих примесей.
Устройство и принцип работы
Все насосы Беламос конструктивно делят на такие виды:
- Центробежные. Считаются самыми мощными. Имеют рабочее колесо с лопастями. Работают по принципу центробежной силы. При включении вал начинает вращение. За счет этого в камере падает давление и вода поступает внутрь через входной патрубок. Лопасти сильно прижимают жидкость к стенкам камеры, тем самым проталкивают её вверх к выходному отверстию. Циклы работы являются непрерывными. Максимальная высота подъема воды для центробежного агрегата Беламос — 120 метров.
- Винтовые (они же шнековые). Самые простые и низкопроизводительные модификации устройств Беламос. Работают от червячного ротора (аналог винта Архимеда), расположенного внутри колбы. Выполнен вал из прочного полипропилена. Двигатель у таких устройств однофазный. Питание пусковой обмотки происходит через конденсатор. Для неглубоких скважин на песок эти модели самые подходящие. Эти разновидности насосов Беламос можно устанавливать в скважины сечением 80-140 мм. При помощи шнекового насоса допустимо качать воду с примесями в количестве 300 гр/м3.
- Вихревые насосы Belamos. Работают за счет создания водяного водоворота в рабочей камере. Считаются самыми оптимальными в плане поддержания стабильного давления в системе. Крыльчатка у вихревых аппаратов латунная. Двигатель — однофазный. Насосы предназначены только для чистой воды и скважин диаметром 110 мм и больше.
Монтаж и подключение
Подключение и установка насоса Беламос почти ничем не отличается от монтажа иных скважинных аппаратов. Работы выполняют в несколько этапов:
Установка грубого фильтра на входящий патрубок (при желании). К выходному отверстию при помощи штуцеров крепят шланг и снабжают его обратным клапаном. Примерно на высоте 1 м от корпуса насоса. Все соединения делают герметичными. К проушине на корпусе устройства крепят страховочный трос. Желательно нейлоновый прочный, а не стальной. Последний может проржаветь и оборваться. Параллельно тросу на земле укладывают нужный метраж электрокабеля и шланга для подъема воды. Чтобы они не болтались в скважине хаотично, желательно скрепить все три элемента обычными строительными хомутами с шагом 1 м. Хвостики креплений лучше максимально обрезать
Важно следить, чтобы не было сильного натяжения кабеля, троса или чрезмерного их провисания. Теперь можно опускать насос на заданную глубину
Как только он достигнет нужной отметки, страховочный трос фиксируют на раму в оголовке скважины.
Остаётся подключить устройство к сети. Если вода подается без перебоев, значит все сделано правильно.
10 место — BELAMOS 3SP 60/1.8: Характеристики и цена
BELAMOS 3SP 60/1.8
Десятое место нашего рейтинга занимает насос для скважины BELAMOS 3SP 60/1.8, который выделяется повышенной производительностью, низким уровнем шума, сильным напором. В сумме с качественной сборкой можно рекомендовать данную модель для детального и близкого знакомства
Схема
| Глубина погружения | 15 м |
| Максимальный напор | 60 м |
| Пропускная способность | 1.8 куб. м/час |
| Напряжение сети | 220/230 В |
| Потребляемая мощность | 600 Вт |
| Диаметр насоса | 75 мм |
| Длина сетевого шнура | 15 м |
| Цена | 5 539 ₽ |
BELAMOS 3SP 60/1.8
Производительность
4.5
Надежность
4.3
Напор
4.4
Уровень шума
4.5
Качество сборки
4.4
Насос Pedrollo
Еще один представитель Италии и среднего ценового уровня, но более известный на российском рынке, по сравнению с предыдущим вариантом. Собирают эти устройства в Италии, в отличие от многих других итальянских насосов. Модельная гамма Педролло состоит из 4-х и 6-ти дюймовых моделей, последние для частных скважин не применяются, поэтому рассмотрим классические 4-х дюймовые.
Модельный ряд центробежных насосов Pedrollo:
- Pedrollo 4SR.
- Pedrollo 4BLOCK.
1. Pedrollo 4SR — высокопроизводительные 4-х дюймовые (100 мм) насосы с обратным клапаном, с защитой от сухого хода и рассчитанные для работы с чистой водой (содержание песка до 150 г/м3) . Такие изделия могут быть как трехфазными, так и однофазными, это можно узнать из маркировки. Например, обозначение 4SR4m/7 указывает, что перед нами 4-х дюймовый насос, серии SR, номинальной производительностью 4 м3/час, с однофазным двигателем (m — однофазный, без обозначения — трехфазный) и с 7 ступенями. Двигатель на Педролло может быть как своего производства (индекс PD), так и Franklin Electric (индекс FK). Напор в название модификации не вынесен, за этими данными нужно лезть в каталог.
Гамма моделей очень широка: от простых 4SR1m/13, до трехфазных 4SR15/24, с номинальной подачей 15 м3/час и максимальной 22.5 м3/час.
2. Pedrollo 4BLOCK — это менее производительные 4-х дюймовые (100 мм) насосы, относительно вышеописанного варианта, с обратным клапаном и термозащитой, позволяющие поднимать воду с предельным содержанием песка до 150 г/м3. Изделия этой модели могут быть как трехфазные, так однофазные. Обозначение аналогично модели 4SR: 4BLOCkm 2/10 — это однофазный (m) насос, с номинальной производительностью 2 м3/час и с 10 ступенями. В отличии от моделей 4SR, 4BLOCK имеет меньшую глубину погружения (до 60 м, против 100 м у 4SR), кабель длинной 20 м, двигатели только производства Pedrollo, в модели 4SR имеется внешний блок управления и некоторыми другими отличиями. Выбирая между 4SR и 4BLOCK, остановитесь на первом варианте, он понадежней.
Существуют еще вариант Pedrollo FLUID SOLAR, работающий от солнечных батарей, но в России это практически не распространено.
В дальнейшем мы вернемся к рассмотрению центробежных насосов популярных и не очень марок.
Вас заинтересует:
Установка насоса в скважину и его замена
Насос для скважины глубиной 25 метров
Застрял насос в скважине как вытащить
Как правильно раскачать скважину
Какой насос выбрать для скважины 20 метров
Трехфазные глубинные насосы для скважин
Лучшие насосы для скважины версия CHIP
ВИХРЬ СН-90В
Насос отечественного производства (собран в Китае) для скважин с максимальной глубиной погружения в воду до 35 м. Он позволяет поднять воду на высоту до 90 м, чего вполне хватит для обеспечения водой двухэтажного дома. При этом он производит в среднем до 1500 л/ч — этого достаточно для дома с туалетом, умывальником, стиральной машиной и душевой кабиной. Правда шнур питания здесь всего 17 м, поэтому придется использовать удлинитель.
Устройство имеет одноступенчатую конструкцию с одним колесом вращения. Заметьте, что крыльчатка изготовлена из нержавеющей стали, поэтому не подвержена коррозии. Это простой и недорогой насос для дома. Если не хотите переплачивать, то берите его.
Отметим, что в серии СН у «Вихря» есть еще 8 моделей с максимальным напором от 50 до 135 м и производительностью от 1500 л/ч до 5700 л/ч. Если вам по параметрам не подойдет ВИХРЬ СН-90В, то можете выбрать другой этой же фирмы.
BELAMOST TF-25
Этот насос отлично подойдет для одноэтажного дома с несколькими точками водоразбора. Максимально аппарат способен выкачать до 4000 л/ч, чего вполне хватит для одновременной работы посудомоечной машины, бойлера, стиральной машины и душевой кабины. При этом давление в системе трубопровода будет сохраняться на хорошем уровне. Максимальный напор составляет 28 м — для неглубокой скважины «самое то».
ДЖИЛЕКС Водомет ПРОФ 55/75
Одна из самых популярных моделей российского производства в сегменте до 10 000 рублей. Он способен качать 3300 л/ч с напором в 75 м, чего хватит для двух — трех этажей или для одновременной работы нескольких потребителей. Максимальное погружение в воду у него составляет 30 м. Здесь стоит термореле, которое отключает устройство в случае перегрева.
Отметим, что здесь реально длинный шнур питания в 30 м, чего просто нет у большинства моделей в этой ценовой категории. Также он способен качать воду с максимальным диаметром твердых частиц до 1,5 мм, поэтому подойдет для «свежих» скважин, которые сильно запесочены. Правда, чтобы грязная вода не попадала в водопровод, рекомендуем ставить на входе фильтры.
Termica Comfortline 3SQ 3/90
Один из лучших насосов с глубиной погружения в воду до 80 м. При погружении на такую глубину устройство способно выдавать напор до 91 м. Благодаря таким показателям агрегат приобрел популярность среди тех, кто живет на возвышенности у кого вода очень далеко и приходится бить глубокую скважину. По производительности устройство имеет средние показатели в 2700 л/ч.
Крыльчатка изготовлена из норила — это полимерный материал, который отличается высокой коррозийной устойчивостью. Помимо этого, она стойка к твердым частицам в виде песка размером до 1,5 мм. Также здесь длинный шнур питания в 40 м.
Водолей БЦПЭ 0,5-63У
Мощный 1200-ваттный зверь способен качать воду с максимальным напором в 90 м. При этом плотность твердых частиц в воде может составлять до 1500 г/м3 и насос не выйдет из строя. Это делает модель востребованной для выкачки воды из грязных или запесоченых скважин. Здесь установлена многоступенчатая система всасывания, состоящая из нескольких колес.
Максимальная производительность составляет 3600 л/ч — средний показатель для устройств с такой мощностью. Сами комплектующие изготавливаются в Китае, а уже в прибор собирается в Харькове. Пользователи отмечают высокое качество сборки и длительный срок работы устройства.
- Рейтинг насосных станций 2019 года: выбираем лучшую
- Брать или нет: обзор мультиметра DT-830B за 250 рублей
Устройство и принцип работы
Все насосы Беламос конструктивно делят на такие виды:
- Центробежные. Считаются самыми мощными. Имеют рабочее колесо с лопастями. Работают по принципу центробежной силы. При включении вал начинает вращение. За счет этого в камере падает давление и вода поступает внутрь через входной патрубок. Лопасти сильно прижимают жидкость к стенкам камеры, тем самым проталкивают её вверх к выходному отверстию. Циклы работы являются непрерывными. Максимальная высота подъема воды для центробежного агрегата Беламос — 120 метров.
- Винтовые (они же шнековые). Самые простые и низкопроизводительные модификации устройств Беламос. Работают от червячного ротора (аналог винта Архимеда), расположенного внутри колбы. Выполнен вал из прочного полипропилена. Двигатель у таких устройств однофазный. Питание пусковой обмотки происходит через конденсатор. Для неглубоких скважин на песок эти модели самые подходящие. Эти разновидности насосов Беламос можно устанавливать в скважины сечением 80-140 мм. При помощи шнекового насоса допустимо качать воду с примесями в количестве 300 гр/м3.
- Вихревые насосы Belamos. Работают за счет создания водяного водоворота в рабочей камере. Считаются самыми оптимальными в плане поддержания стабильного давления в системе. Крыльчатка у вихревых аппаратов латунная. Двигатель — однофазный. Насосы предназначены только для чистой воды и скважин диаметром 110 мм и больше.
Погружные насосы Беламос TF 3
Насос Belamos ТF 3 — погружной центробежный, отличающийся небольшими габаритами и меньшим уровнем производительности. Конструкционные особенности и принцип работы схожи с другими моделями насосов данного производителя.
Особенности данной серии:
- Нержавеющий корпус с диаметром 75 мм;
- Возможность перекачки жидкости с большим количеством примесей, допустимое значение – 180г/ м3.
Характеристики некоторых моделей из данной линейки.
| Модели TF 3 | Мощность, Вт | Высота подъёма воды в метрах | Производительность тысячи л/час |
| TF 3 40 | 550 | 40 | 2,7 |
| TF 3 60 (ТФ 3 60) | 800 | 60 | 2,7 |
| TF 3 80 | 1000 | 85 | 2,7 |
| TF 3 110 | 1200 | 110 | 2,7 |
| TF 3 150 | 1600 | 150 | 2,7 |
Конструкции насосов для скважин Беламос
В модельном ряду описываемой марки есть насосы разного диаметра, что позволяет подобрать их к любой скважине. Но отличаются они не только этим внешним параметром, но и конструкцией, принципом действия, способностью работать на разной глубине.
Итак:
Центробежные насосы. Агрегаты перекачивают воду посредством центробежной силы, возникающей при вращении расположенных внутри корпуса рабочих колес с лопастями. Это самая распространенная конструкция, которая может использоваться в скважинах любого вида.
Внешний вид и устройство
Винтовые насосы работают за счет вращения винта внутри неподвижного статора, при котором создается разряжение и происходит движение воды. Они способны перекачивать жидкости с механическими примесями, но обладают невысокой производительностью, поэтому обычно используются в скважинах небольшой глубины.
Вихревые
В вихревых погружных насосах забор и выталкивание воды происходит с помощью одного рабочего колеса с лопатками, которое расположено в верхней части вертикально подвешенного корпуса рядом с выходным патрубком. Для снижения гидравлических потерь в конструкции предусмотрено очень малое расстояние между боковой гранью диска вихревого колеса и рабочей камеры – это делает невозможной работу вихревых устройств в среде с частицами песка.
Устройства вихревого типа обладают неплохими напорными характеристиками (высота подъема жидкости достигает 100 м.) и средними объемами прокачки (около 5 м.куб./ч.).
Хотя вихревые электронасосы редко используются в быту, на рынке встречаются модели Беламос ТМ, Sprut, Вихрь, NeoClima, Pedrollo Davis.
Рис. 7 Вихревой погружной насос – конструкция и внешний вид
Центробежные
Такого распространения центробежные устройства добились благодаря следующим свойствам:
- Их коэффициент полезного действия (КПД) – наивысший из всех аналогов, в крупногабаритных промышленных агрегатах он достигает 92%, в бытовых моделях доходит до 70%.
- Конструктивно рабочая камера выполнена таким образом, что жидкость поступает в центральную часть центробежного колеса, а выталкивается наружу через боковой патрубок. Это позволяет делать многоступенчатые центробежные устройства, в которых выталкиваемая жидкость подается на ось следующего колеса, еще больше повышающего ее давление. Благодаря использованию нескольких центробежных колес с отдельными рабочими камерами (ступенями), удается получить в системе параметры напора, в разы превышающие показатели другого насосного оборудования, (в бытовых моделях напор не превышает 300 м).
- Центробежные виды способны прокачивать жидкость в больших объемах при высоком напоре, при бытовом использовании данный показатель редко превышает 20 м.куб./ч.
- Агрегаты центробежного типа менее подвержены воздействию мелких частиц песка на рабочий механизм, их повсеместно используют в песчаных скважинах, выбирая модель для работы с подходящим размером частиц, указанном в паспорте.
- Существенным преимуществом центробежных видов является высокая оснащенность автоматикой, ведущие мировые производители насосного оборудования (Grundfos, Pedrollo, Speroni, Dab) снабжают свои приборы блоками с частотным регулированием скорости вращения рабочего колеса. Данная инновация позволяет не только существенно сэкономить электроэнергию при эксплуатации электронасоса (до 50%), но и значительно увеличить срок его службы.
Если перечислять всех производителей центробежных насосов, представляющих свою продукцию на отечественном рынке, список будет довольно объемным, поэтому ограничимся ведущими мировыми производителями, указанными выше. Из отечественных брендов наибольшую известность получили Водолей, Джилекс Водомет, Вихрь, Беламос, Калибр, Unipump.
Рис. 8 Центробежные погружные насосы – конструкция и материалы изготовления на примере Grundfos SBA
https://youtube.com/watch?v=MWusNeBaBlw
Скважинный насос для забора воды Беламос TF3 и его особенности
Российский производитель насосного оборудования Беламос поставляет свою продукцию на рынок с 1993 года. За это время компания прошла путь от маленького торгово посредника до известного производителя с представительствами в крупнейших российских городах (Москва, Ростов-на-Дону, Сант-Петербург). Комплектующие к оборудованию Беламос изготавливаются в Германии, Италии, Чехии, Китае, Тайване, дилерская сеть охватывает около 50 больших городов. Линейка насосного оборудования Беламос включает станции для подачи воды, вибрационные, фонтанные, колодезные, поверхностные и дренажные электронасы, магистральные фильтры, автоматику (блоки управления, реле давления и сухого хода, обратные клапаны), соединительную арматуру (фитинги, футорки). Наиболее широко представлены погружные скважинные электронасосы, модельный ряд которых состоит из нескольких серий (TM, SP, TS, KF, TF).
Сравнительная характеристика модельного ряда насосов Беламос
Рассмотрим наиболее часто используемые образцы устройств с учетом производительности и стоимости.
Глубинные центробежные насосы Беламос серии TF
Насос глубинный Belamos TF
Данные устройства имеют надежный корпус, который изготовлен из высококачественной нержавеющей стали. Его диаметр равен четырем дюймам или 96 миллиметрам. Отличительной особенностью насосов TF является наличие рабочих колес из полимера, обладающего высокой устойчивостью к истиранию посторонними частицами песка при прохождении воды из скважины.
Конструкция насосов разборная, что позволяет их обслуживать и ремонтировать. Агрегаты могут перекачивать жидкости с температурой от 0 до +40 , при этом содержание в ней примесей и посторонних частиц песка не должно быть больше 150 грамм на кубический метр.
В таблице указаны некоторые характеристики насосов глубинных центробежных насосов Беламос марки TF.
Расчет колодезного насоса для водоснабжения дома
При расчете колодезного электронасоса для постоянного водоснабжения индивидуального дома основными результатами полученных вычислений являются высота водного столба и объем перекачиваемой жидкости. Исходными данными служат предполагаемые или рассчитанные объемы водопотребления по таблицам или при помощи онлайн калькуляторов.
Объем потребления
Существуют два основных метода подсчета потребляемого объема воды: первый состоит в вычислении водопотребления каждым проживающим, второй заключается в подсчете общего расхода воды сантехническими приборами. В том и другом случае используют таблицы или онлайн калькуляторы. Показатель среднесуточного потребления воды одним человеком является более значимым в расчетах способности источника поддерживать статический уровень воды при постоянном водопотреблении с определенным объемом.
Основной задачей электронасоса является достаточное наполнение магистрали водой при одновременном включении максимального количества сантехнических приборов, которое может быть использовано проживающими с учетом работающей бытовой техники (стиральной и посудомоечной машин).
Поэтому, когда по таблицам подсчитывают и складывают водопотребление всех сантехнических приборов, это не совсем верно – для удобства индивидуальный жилой дом может содержать несколько санитарных узлов, избыточное количество душевых кабин и ванн, которыми хозяева редко пользуются. Если данная сантехника учитывается при расчетах общего водопотребления, результатом будут избыточные параметры пропускной способности приобретаемого насоса – это приведет к перерасходу электроэнергии и неоправданным финансовым затратам.
Для расчета максимального объема водопотребления в единицу времени семьей из трех человек, проживающих в индивидуальном жилом доме, можно воспользоваться онлайн калькулятором или произвести несложные вычисления вручную. Если взять три источника с наибольшим расходом воды и добавить небольшой объем от бытовой техники (в таблицах указаны значения, которые не следует принимать в расчет – потребление техникой воды не происходит в постоянном режиме), то в результате простых расчетов вручную получим пиковое потребление воды на семью из 3 человек – 2,5 м.куб./ч. Показатель получен при использовании наиболее водоемкого сантехнического оборудования – ванной, при отсутствии таких удобств вполне достаточно подачи воды объемом 2 м.куб./ч.

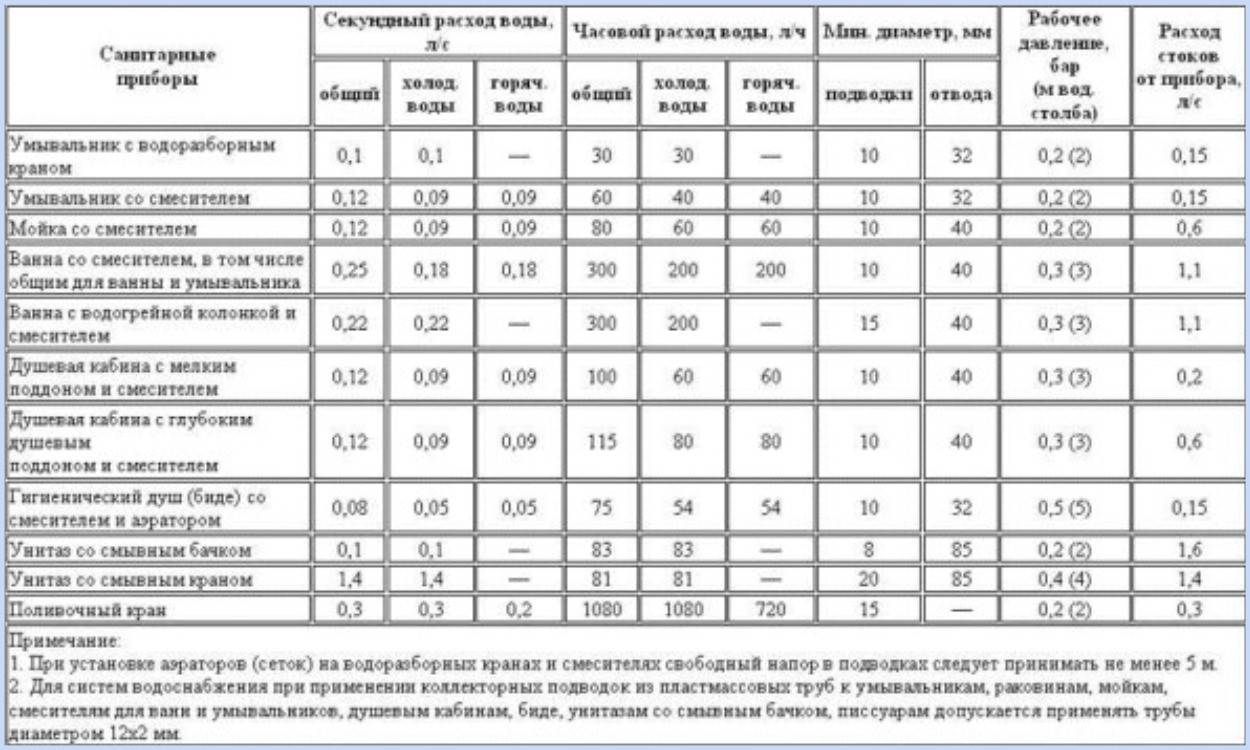

Рис. 13 Таблица потребления воды сантехническими приборами
Напор
При расчете напора используется формула, приведенная выше для организации полива (Н = Нв + Нг + Нп + Нд), вычисления проводятся по той же методике, основная проблема – расчет гидравлического сопротивления, точнее той части напора, которое понадобится на преодоление участков сопротивления труб.
Также существует таблицы с учетом сопротивлений фитингов, кранов, отводов, тройников и прочих деталей сантехнической арматуры. По онлайн-калькуляторам можно рассчитать гидравлическое сопротивление трубопроводной магистрали заданной длины в зависимости от материала ее изготовления и диаметра. Если магистраль сделана из гидравлически гладких труб ПНД диаметром более 1 дюйма и собрана в соответствии со стандартными нормативами, ее гидравлическое сопротивление можно принять равным 20% от всей длины линии.
К примеру, рассчитаем напорные характеристики погружного насоса, установленного на глубину 10 м, расстояние до дома при этом составляет 50 метров, длина линии в доме 50 метров, 5 метров высота подъема от подвала на второй этаж, наивысшее давление в системе 3 бара. Аналогично рассмотренной выше методике получаем результат:
Н = 10 + (5 + 5) + 5 + 115 х 20 / 100 + 30 = 78 (м.)
По графику напорных характеристик определяем подходящий электронасос, выбор устройства бренда Джилекс для решения поставленных задач нам не подойдет (объем подачи 2,5 м.куб./ч. соответствует 41,6 л./м.)., поэтому его мы не рассматриваем. Соответствующая модель SQ-2-85 есть в линейке оборудования Grundfos (рис. 14, точка 5), с помощью которой можно сделать водопровод с рассчитанными параметрами.
Рис. 14 Напорные характеристики Grundfos
1 Какое назначение насосов Беламос?
Компания Belamos производит насосное оборудование уже в течение 25 лет, и смогла добиться в этом деле больших результатов. Она может поставлять на рынке погружной, дренажный, и даже циркуляционный насос. Причем каждый этот вид разделяется еще на несколько подвидов, которые в свою очередь, делятся еще на несколько линеек.
Отзывы говорят о том, что продукция компании Belamos имеет высокое качество и это при довольно низкой цене. Сами насосы их производства предназначаются для использования в бытовых условиях. Самым популярным и востребованным считается погружной насос.
Погружные модели различаются по своей конструкции и форме, но имеет погружной насос и некоторые сходства. Он выглядит, как продолговатая капсула. Диаметр такой капсулы равняется 120-150 мм. Причем погружной насос с диаметром 150 мм встречается не так часто и обладает отличной производительностью.
Называют его погружным из-за того, что он выкачивает воду непосредственно из скважины. Причем находится в скважине он постоянно. Именно поэтому компания Belamos старается максимально уменьшить диаметр своей продукции. Ведь редкая скважина имеет крупный диаметр, а такие насосы предназначаются именно для их обслуживания.
Находясь в скважине, погружной образец способен выдавать отличный напор при сравнительно низких затратах труда и времени. Ему не страшны проблемы с сухим ходом, понижение такта двигателя и т.д.
В обслуживании он тоже нуждается редко, так как погружной образец уже находится в воде, и именно вода занимается его охлаждением. Впрочем, здесь стоит заметить, что как правило, производители рекомендуют брать насос, который будет немного уже максимального диаметра скважины.

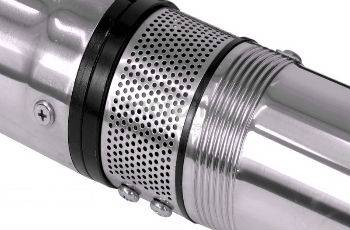

Корпус погружного насоса Беламос из нержавеющей стали
Например, если вас интересует погружной насос Belamos диаметром 150 мм, то монтировать его можно только в скважину с диаметром от 180 мм. В противном случае он будет касаться ее стенок, а толща окружающей воды не сможет охладить его должным образом.
Выпускает производитель Belamos и дренажные насосы. По своей системе и принципу работы дренажный образец во многом похож на скважинный, только задачи и условия у них разные.
Скважинные устройства выкачивают воду для водоснабжения дома. Дренажный образецпредназначается для откачивания фекальных вод, канализационных стоков, ливневки и т.д. Используют его точечно и только тогда, когда в этом есть необходимость.
Также на рынке присутствует циркуляционный насос Беламос, который используют для обеспечения систем отопления. Это простейшая модель такого оборудования, которая по сути, только поддерживает давление в уже сформированной системе. Впрочем, и без него часто нельзя обойтись, что в офисе компании Belamos отлично понимают, если уж взялись за его производство.
Как видим, насосное оборудование такого типа в абсолютном большинстве случаев используется для обустройства бытовых систем водоснабжения, канализации или отопления. И если посмотреть на многочисленные отзывы о работе и эксплуатации этой продукции, то можно убедиться в том, что товары от Belamos со своими задачами справляются на отлично.
