Способы и схема укладки пирога под теплый пол

Назначение структуры из нескольких слоев

Определенный порядок укладки необходим для сохранения тепла и защиты элементов от повреждений

С конструктивной точки зрения пирог теплых водяных полов представляет собой набор элементов, уложенных в определенном порядке, включая водяные трубы или электрический кабель. Основное назначение такой конструкции состоит в следующем:

  • снижение тепловых потерь в системе обогрева;
  • защита нагревательных элементов от попадания в них влаги и пара;
  • управление тепловыми потоками;
  • надежная звукоизоляция.

Элементы слоеного набора защищают отопительную систему от механических повреждений.

Пол первого этажа по грунту

Если у вас отсутствует теплый цоколь, то установку пола на первом этаже делают по грунту с помощью подставок из столбиков.

Деревянный пол на столбиках

  • Чтобы сделать такой пол, вначале нужно удалить растительные и мягкие слои почвы. Это можно делать локально на месте установки столбиков, либо на всей площади внутри ленточного фундамента.
  • Затем засыпается сухой слой грунта не менее 15-20 см и тщательно утрамбовывается.
  • Полученное основание нужно увлажнить и сверху вмять в него на несколько сантиметров щебень или гравий.
  • Затем делается засыпка песчано-щебеночной смеси и после уплотнения на ней укладываются столбики из красного кирпича, для поддержки балок перекрытий. Они укладываются с шагом 70-100 см, высотой в несколько кирпичей. Сверху и снизу столбики должны быть защищены слоем гидроизоляции из рубероида.
  • Между столбиками желательно уложить слой гидроизоляции, чтобы снизу влага не воздействовала на балки.
  • По центру столбиков укладываются балки. Их высота должна быть больше высоты досок чернового пола и утеплителя минимум на 2 см, чтобы оставался воздушный зазор.
  • Доски чернового пола укладываются на столбики по краям.
  • Затем идет слой пароизоляции.
  • Между балок укладывается утеплитель (минеральная вата или экструдированный пенополистирол, пенопласт).
  • Сверху на балки крепится половая доска чистового пола.

Пирог пола каркасного дома с минватой и ОСБ

Как правило, ОСБ плиты для полов каркасной конструкции используют при возведении многоэтажной постройки. ОСБ материал обладает не такими длительными эксплуатационными сроками, поэтому укладывать его в качестве полового покрытия на 1 этаж не рекомендуют. Благодаря тому, что ОСБ плиты довольно прочные и большие по площади их нередко используют для создания пола на втором или третьем этаже.

Пирог такого пола не сильно отличается от любого другого. Только вместо чернового покрытия из доски используют плиты ОСБ, с дополнительной пропиткой. А также такой материал используют для внешнего слоя пола, особенно если предусматривается монтаж сплошного отделочного покрытия, ковролина, керамической плитки, линолеума, паркета.

Единственная особенность — это монтаж резиновых прокладок на несущие балки под ОСБ плиты, для того чтобы конструкция не играла. И также рекомендуют использовать дополнительный шумоизоляционный слой, так как большая площадь плит создает звуковой резонанс при хождении или перемещении крупногабаритных предметов.

Монтаж водяных полов

Если материалы выбраны качественные, то вопрос, как правильно делать водяной теплый пол, решается гораздо легче и быстрее. В итоге все работы и действия будут более экономичными и переделывать несколько раз систему не нужно будет.

Есть много способов монтажа, этапы самого экономичного следующие:

Для начала нужно подготовить основу. Должна получится абсолютно ровная чистая поверхность. Небольшие впадины можно засыпать обычным песком. Когда неровности очень большие, то нужно будет сделать бетонную стяжку такой толщины, чтобы она полностью выровняла пол.
Затем кладут гидроизоляцию. Если перед этим пол выравнивали стяжкой, она должна к этому моменту высохнуть. Рулон полиэтилена раскатывают на всю площадь с внахлёст 15- 20 см и даже с небольшим заходом на стены.
По всему периметру помещения крепится демпферная лента. Это предохранит от трещин бетонную стяжку при нагреве. Если площадь очень большая, более 50 кв. м., то демпферная лента укалывается и между водяными контурами. Мягкий пластик в этом случае окажет большую услугу. Эти работы чаще всего доверяют профессиональным строителям.
Плиты теплоизолятора укладывают встык. Обычно достаточно 3-х сантиметрового гладкого экструдированного пенополистирола. Если речь идёт о первом этаже частного дома, где холодная поверхность, утеплитель можно взять большей толщины. Однако более 5 см. брать не нужно, только если это не Северный регион.
Теперь идёт черёд армирующей сетки. Она укладывается сразу сверху утеплителя ровными рядами. Звено сетки может быть как 10 см, так и 15 см. Оба варианта подходят.
Дошла очередь и до гибкой трубы. Её можно уложить в виде змейки или улитки. Теплоотдача от этого не меняется. Но замечено, что «улитка» лучше себя ведёт в помещениях правильной геометрической формы — квадратных или в виде широких прямоугольников. Змейку лучше стелить в длинных вытянутых коридорах и на лоджиях.
Уложенные трубы нужно закрепить. Делают это с помощью пластиковых клипсов (в утеплитель) либо хомутами (к арматурной сетке)

На одном погонном метре нужно закрепить не менее трёх клипсов или хомутов.
Важно. Между подачей и обраткой оставляют зазор 10 см

Более близкое расстояние делать не рекомендуется. Если сделать шире, то температуру теплоносителя придётся увеличивать. Контур укладывается примерно на расстоянии 15 см. от стены.
Все контуры в итоге собираются в один узел, который подсоединяют к распределительному коллектору. Подающий и обратный коллекторы располагают в ящике, который крепят на стену. Обычно габариты такого шкафа следующие: 60х40х12 см. Их можно изготовить самостоятельно или купить готовый.

Важно. Как сделать так, чтобы труба при выходе из бетонной стяжки не переломилась? В месте перехода на неё надевают специальный металлический уголок

Как вариант — гофрированный пластиковый или металлический рукав.

Трубы присоединяют к коллекторам в следующей последовательности: гайка, уплотнительное кольцо, соединительный ниппель. Затем гайку закручивают.

Сухая стяжка

Устраивается посредством специальных сыпучих составов или материалов поверх материала гидроизоляции. Одновременно выполняет функции утеплителя.

По сравнению с классической стяжкой, имеет свои достоинства и недостатки:

ПлюсыМинусы
  • Не требует наличия специальных строительных навыков при устройстве;
  • Нет ограничения по времени в процессе засыпки, можно остановиться на любом этапе. Жидкий же раствор необходимо залить за один прием;
  • Моментальная готовность к дальнейшему проведению работ, нет необходимости ждать высыхания 28 дней;
  • Чаще другого, при устройстве используется керамзит, который является отличным теплоизолятором;
  • В слой засыпки можно «спрятать» технические коммуникации и электропроводку.
  • Сухая засыпка — отличное место для размножения грызунов и насекомых.
  • В случае протечки, вода пропитывается в сухой слой, что приводит к образованию грибка и плесени;
  • Очень низкая несущая способность: нет возможности устраивать дополнительные стены или перегородки.

Сухая стяжка под систему полового отопления

Заливаем черновую стяжку и определяем её толщину

Чтобы тёплый пол был прочный, требуется черновая стяжка. Перед заливкой рекомендовано разделить поверхность рейками, шаг между ними нужно делать в 1 метр. Таким способом можно производить заливку раствора полосами.

ЧИТАТЬ ДАЛЕЕ: Как подготовить пол под ламинат

Процесс начинается с укладки 1 м2 армирующей сетки толщиной 3 см в центре комнаты, а стыки пола и стенки проклеиваются демпферной лентой. Бетон лучше брать марки М100 или М200. Заливать цемент надо с дальнего угла помещения, по направлению к двери толщиной от 50 до 100 мм.

Когда смесь немного подсохнет рейки нужно вынуть, а промежутки наполнить раствором. Стяжка накрывается полиэтиленом и постоянно увлажняется, пока полностью не затвердеет. После этого, все очищается от пыли и грунтуется.

Возможно, применять и сухую стяжку, она сегодня завоёвывает популярность, так как отсутствуют работы с бетонном, тем самым процесс становится более быстрый.

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

  • Медные;
  • Полипропиленовые;
  • Полиэтиленовые PERT и PEX;
  • Металлопластиковые;
  • Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

         Характеристика

Материал

Радиус

изгиба

ТеплопередачаУпругостьЭлектропроводностьСрок службы*Цена за 1 м.**Комментарии
ПолипропиленØ 8НизкаяВысокаяНет20 лет22 рГнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEXØ 5НизкаяВысокаяНет20/25 лет36/55 рНе выдерживают перегрева.
МеталлопластикØ 8Ниже среднегоНетНет25 лет60 рИзгиб только со спецоборудованием. Не морозостойкие.
МедныеØ3ВысокаяНетЕсть, требует заземления50 лет240 рХорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейкаØ 2,5-3ВысокаяНетЕсть, требует заземления30 лет92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

  • Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
  • Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

  • Шаг – 20 см;
  • Длина трубы в одном контуре не более 120 м;
  • Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Виды оснований

Существуют различные технологии монтажа водяных отопительных систем, но чаще установка производится на цементно-песчаную подушку или бетонные перекрытия, а также, в частных домах напольный обогрев может монтироваться на грунту.

Бетонная стяжка

Заливка пола бетонным раствором — популярный вариант, так как позволяет сделать прочное и надёжное основание. Основа из бетона — самостоятельный элемент, она не затрагивает фундамент и наружные стены помещения. На такую поверхность легко укладывать трубопровод.

Преимущества данного способа:

  • создание качественного теплоизоляционного слоя, что существенно снижает теплопотери;
  • получение максимально ровной поверхности, способной выдержать сильные механические воздействия;
  • равномерное распределение тепла.

Для изготовления качественного основания для тёплого водяного пола рекомендован бетон марки М150. При заливке основы в большом помещении следует брать бетон марки М 300 и выше.

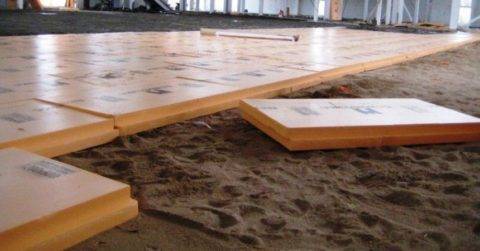

Тёплый пол на грунт

Если тёплый пол монтируется на грунт, то участок земли сначала следует подготовить, прежде чем заливать бетонную основу. Начинать нужно с определения уровня пролегания грунтовых вод, это позволит избежать подтопления фундамента. Лучше смонтировать дренажную систему, она будет отвечать за отвод воды.

Условия, которые следует соблюдать при подготовке основания:

  1. Делать подстилочный слой толщиной 4 — 5 см, он будет служить несущим слоем. Для этого, необходимо щебень заливать цементно-песчаной смесью. В данном случае рекомендовано использовать бетон марки В10. Чтобы раствор не растекался необходимо заливаемую поверхность обложить рейками, создавая тем самым короб в котором разместиться бетонная стяжка. Смесь нуждается в постоянном увлажнении, пока поверхность не высохнет полностью.
  2. Размещать гидроизоляционный слой на нижнем уровне — обязательно. Применяется толстый полиэтилен, который нужно стелить внахлёст. Заменить полиэтиленовую плёнку можно полимерно-битумной мембраной.
  3. Укладывать утеплитель — он сбережёт от потерь тепла. Качественная теплоизоляция способна уберечь до 20% тепла. Хороший теплоизоляционный материал должен иметь низкую теплопроводность, высокую прочность, сохранять свои свойства при повышенной влажности и низких температурах. Лучший материал — пенополистирольная подложка.

Полусухая стяжка

Полусухой раствор отличается от «мокрого» тем, что в его составе меньше воды. Проверяется качество смеси следующим образом — в руке сжимается раствор, должна выделиться вода, но смесь не должна растекаться.

Основные плюсы полусухого вида:

  • не высокая цена;
  • простота в использовании;
  • хорошая теплоизоляция;
  • при высыхании нет усадки;
  • процесс подготовки смеси занимает меньше времени.

 Сухая стяжка

Сухая стяжка — сыпучая специальная смесь, которая засыпается на гидроизоляционный материал.

Преимущества данного способа:

  • простота монтажа;
  • возможно возведение в несколько этапов;
  • не требует высыхания, поэтому можно сразу продолжать работы;
  • отличные теплоизоляционные свойства, особенно если используется керамзит;
  • под засыпкой легко скрыть коммуникации.

Недостатки:

  1. В составе часто заводятся насекомые;
  2. В случае утечки теплоносителя, вода легко просочится сквозь смесь, и приведёт к образованию плесени;
  3. Обладает плохой несущей способностью.

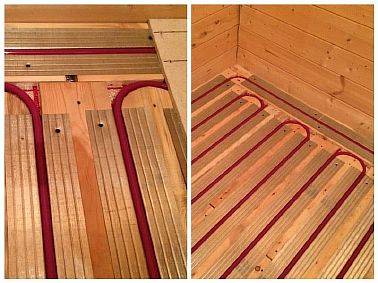

 Теплый пол без бетонной стяжки

При монтаже тёплого пола без заливки бетона, в качестве основания выступают деревянные доски или листы ДСП. Рекомендовано использовать изделия толщиной не менее 20 мм. Данный способ называется настильный.

Этот вариант используется под греющую систему в случае, если:

  • ограничена высота помещения;
  • не прочные перекрытия, которые могут не выдержать большой нагрузки;
  • по тем или иным причинам не возможна заливка бетонного раствора.

Преимущества и недостатки

Так, к числу наиболее весомых преимуществ можно отнести:

  • Хороший показатель экономичности
    Высокие показатели достигаются за счет рационального распределения горячего теплоносителя, так, сильнее нагревается более холодная область, в то время как более теплые участки просто поддерживают необходимый уровень нагрева. В отличие от конвекционных систем, в которых больше всего нагревается подпотолочная часть помещения, данная система все-таки выигрывает. К тому же, она не позволяет образовываться большим температурным перепадам между самой горячей точкой помещения и улицей, что вызывает большие теплопотерь. Если система устанавливается в многоквартирном доме, показатель теплопотерь все-таки меньше, тем не менее, он тоже имеет место быть. Только в данном случае тепло уходит не только на улицу, но и в соседние квартиры.
  • Свободное пространство.
    За счет размещения отопительной системы под напольной поверхностью освобождается пространство у стен, которые обычно занимает радиатор или батарея. В качестве напольного покрытия обычно укладывается бетонная стяжка, однако, можно вполне использовать и линолеум или ламинат.

Что касается недостатков, которые также имеются, наиболее значимыми можно назвать:

  • Сложность монтажа
    В данном случае при установке такой системы придется осуществить капитальный ремонт, так как водяной пол укладывается под слой стяжки, поэтому придется полностью перекладывать напольную поверхность.
  • Сложность ухода и ремонта.
    При возникновении протечки для того, чтобы подобраться к системе труб, потребуется снятие всего покрытия, а также разбивание бетонной стяжки. Тем не менее использование качественного материала для изготовления труб может в значительной степени снизить риск появления протечек.
  • Затратность.
    В отличие от стандартной радиаторной обогревательной системы, пирог теплого водяного пола обойдется в значительно большую сумму. Это объясняется более комплексной системой монтажа, так, стоимость одного метра трубы варьируется в пределах 50 руб.

Укладка наливных полов

Чтобы сделать наливной пол основным покрытием, нужно начать с грунтовки основания. Эпоксидная или полиуретановая грунтовка наносится в два слоя (только из одной смеси). Лицевой слой наносят исключительно на декорированное покрытие. Особо эффектно на поверхности выглядит фотопечать. Её делают на специальной плёнке, а сверху укладывают прозрачный наливной пол.

Технология укладки

Начинается процесс устройства наливных полов со стандартной процедуры – очистки поверхности от пыли и загрязнений. Далее наносится грунтовка. После её высыхания вдоль вертикальных поверхностей, которые будут соприкасаться с наливным полом, по периметру клеят демпферную ленту. Она защищает наливную основу от растрескивания.

Затем настаёт очередь применения раствора наливного пола. Его нужно сделать, чётко следуя инструкции, пользуясь электромиксером на маленьких оборотах.

Укладка наливного пола на бетонное основание

Готовый раствор выливают на поверхность и распределяют валиком либо шпателем, а воздушные пузыри убирают игольчатым валиком. Толщина заливки должна быть не меньше 3 см. Теперь нужно дождаться, когда покрытие затвердеет.

На время полного высыхания поверхности влияет и её толщина. Сроки затвердения указаны на упаковке сухой смеси. Как правило, работы по укладке керамической плитки начинают уже спустя трое суток, а устройство паркета – спустя неделю.

Делаем дощатый пол

Деревянный пол и ныне самый популярный в частных домах. Его укладка не отличается особой сложностью. Начинать устройство нужно с ликвидации дефектов основания. Сгодится привычный раствор на основании цемента. Им заделываются трещины, сколы, швы между плитами.

Потом, с помощью лазерного уровня определяется контур, по которому в итоге выставляют чистовую поверхность, и настаёт черёд создания общей конструкции.

Основные работы

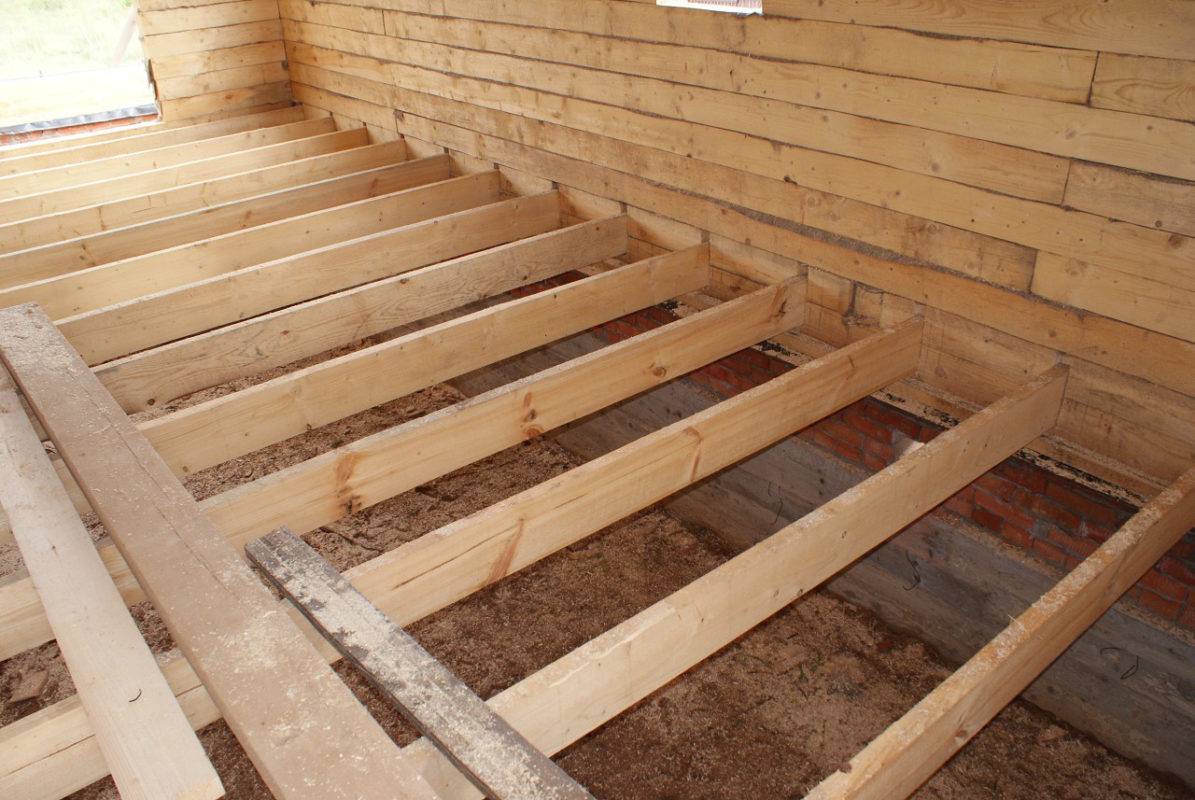

Установка деревянных лаг для дощатого пола

Пол покрывается гидроизоляционным материалом, как указано в начале. Затем монтируются лаги. Их устанавливают в одной горизонтальной плоскости.

Существует несколько вариантов:

  1. С помощью длинных саморезов лаги прорезают насквозь и фиксируют к полу. Отверстия в плите проделываются заранее. В них обязательно вставляются пластмассовые дюбеля.
  2. По краям лаг можно установить опоры, сделанные с деревянных реек или кусков лаг. Опоры крепятся к полу, лаги укладываются между ними.
  3. Современный способ – устройство лаг на подъёмных приспособлениях.

Завершающие этапы

Схема устройства дощатого пола с утеплением

После установки и закрепления лаг следует заняться утеплением пола. Укладка утеплителя производится в межлаговое пространство. Не важен вид используемого материала, важна его толщина. В процессе устройства деревянных полов главное не забыть оставить зазор меж чистым покрытием и утеплителем. Он станет вентиляцией, которая будет удалять лишнюю влагу и увеличит длительность эксплуатации покрытия и теплоизоляционных материалов.

Теперь остаётся накрыть поверхность полиэтиленом и перейти к завершающему шагу – укладке досок.

Электрический

Устройство


Электрический теплый пол — это уложенный под половое покрытие нагревающий кабель. Кабельные маты или инфракрасные нагреватели игольчатого или пленочного типа, по сути, одно и то же.

С точки зрения монтажных работ, установка электрического теплого пола мало отличается от водяного, но монтаж электрокабеля занимает меньше времени на проверку (протечек быть не может, важно лишь определить качество подключения и работу всех секций системы). При этом также необходимо отсечь черновой пол, чтобы избежать потерь тепла

Важным вопросом, перед тем как положить теплый пол под плитку, становится выбор системы теплого пола. Тут имеется одно неприятное обстоятельство, немного осложняющее устройство теплого пола под плитку: использование наиболее эффективной пленочной инфракрасной системы под цементную стяжку невозможно, поэтому выбирать придется либо нагревательный кабель, либо кабельные маты, которые являются усовершенствованной версией кабеля.

Кабель — дешевле. Мат — дороже, но укладка и расчет намного проще, надо просто приобрести рулон мата той же площади, что и помещение. Кроме того, мат уже закреплен на сетке и его надо лишь расстелить.

Слои

Состав пирога для электрического теплого пола:

  • черновой пол;
  • слой утеплителя (оптимально — экструдированный пенополистирол);
  • армирующая стеклосетка;
  • нагревательный кабель;
  • цементная стяжка (оптимальный слой — 5 см);
  • плитка.

Важно! При использовании кабельных матов стяжка необязательна и прямо на маты можно наносить клей для плитки

Инструменты

Для монтажа электрического теплого пола потребуются:

  • термоматы (кабель) в комплекте;
  • перфоратор для штробления канавки под соединительный кабель;
  • состав для стяжки;
  • плитка и клей для нее;
  • прибор для измерения сопротивления и тока;
  • инструменты для нанесения и выравнивания поверхности стяжки, клеевого состава;
  • обычные слесарные инструменты (по мере необходимости).

Процесс монтажа

  1. Началом всех работ должен стать расчет нагревателя, проверка состояния электросетей и определение способности проводки выдержать предполагаемую нагрузку. А также следует определить площадь нагрева, с учетом того, что под бытовой техникой или мебелью, плотно сидящей на полу (без ножек), прокладывать системы электрического теплого пола запрещается.
  2. Затем следует приготовить место на стене для установки терморегулятора и проштробить канавки для соединительного провода.
  3. На пол укладывается теплоизоляция.
  4. Поверх теплоизоляции укладывается стеклосетка или монтажная лента. (или настилаются кабельные маты).
  5. Монтаж кабеля, подключение управляющего модуля, соединение всех необходимых элементов.
  6. Измерение сопротивления системы в контрольных точках. Пробное подключение.
  7. Заливка стяжки, выдержка до полного отвердевания. Толщина стяжки (оптимально) 20-50 мм.
  8. Укладка плитки на клеевой слой.

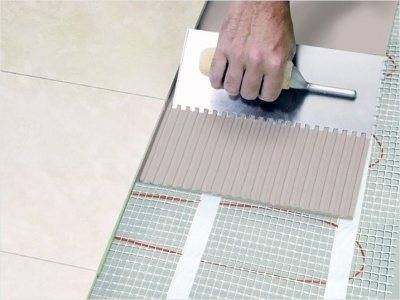

Кабельные маты могут служить основой для плитки без стяжки, что увеличит теплоотдачу источника, так как исключается нагрев стяжки и, соответственно, затраты энергии на него. Тем не менее специалисты, перед тем как сделать теплый пол под плитку, рекомендуют заливать стяжку хотя бы по минимуму, чтобы исключить механические деформации матов и усилить подложку под плитку.

Более подробно про электрический тип обогрева под плитку читайте в этой статье.

Другие виды покрытий теплого пола, представленные на нашем сайте: под ламинат (можно ли класть, устройство и укладка), под линолеум (общая информация, можно ли класть и процесс монтажа), под паркетную доску, под ковролин.

К каким последствиям могут привести ошибки при укладке деревянного пола на лаги

Неопытные мастера, а также те, кто решил произвести монтаж пола своими руками, часто совершают ошибки, которые могут привести к неприятным последствиям, каковыми являются появление скрипов, преждевременная порча отдельных частей покрытия,образование плесени, грибка. Чтобы помочь вам этого избежать, мы составили перечень самых часто встречаемых ошибок.

Одной из самых распространенных “недоработок” является недостаточная паро- и/или гидроизоляция либо вовсе ее отсутствие. Если этим пунктом пренебречь, то, скорее всего, спустя непродолжительное время пол начнет подгнивать. Одновременно с этим на нем образуется плесень и/или грибок.

Плохой или некачественный крепеж лаги к основанию тоже неминуемо приведет к расшатыванию и другим отрицательным последствиям. Лаги должны быть обязательно надежно смонтированы с применением подходящих для этого метизов. О том, как их правильно выбрать, расскажем чуть позже. Еще одна популярная ошибка — применение влажных досок. Помните, что древесина должна быть увлажнена не более чем на 15%. В противном случае по мере высыхания она начнет деформироваться. Как следствие, могут начать появляться трещины, перепады между досками, скрипы и другие последствия, вызванные изменениями в линейных размерах. К расшатыванию и к вышеуказанному скрипу также могут привести неровности. Неверно выставленный в процессе монтажа уровень — одна из самых распространенных причин значительного снижения срока службы покрытия и появления необходимости преждевременного ремонта. Если при укладке пола уложить доски вплотную к стене, то при температурных расширения дерева пол в большой долей вероятности потрескается

Поэтому важно отступать от стены минимум 2 см, которые компенсируют возможные увеличения в размерах


Выбирайте только качественную древесину

Виды перекрытий и их особенности

Выбираем перекрытие и делаем полы в деревянном доме

Дома могут иметь разную конструкцию. Ее нужно учитывать при обустройстве полов. Укладка пола первого этажа зависит от того, есть ли цокольный этаж, или он будет укладываться непосредственно на фундамент. Здесь нужна надежная тепловая и паровая защита.

Для межэтажных перекрытий важнее звукоизоляция, так как основную нагрузку по сохранению тепла и защиты от влажности несет нижний и верхний пол.

На фото пример потолочного перекрытия

Чердачное помещение тоже необходимо отделять от жилого утепленным полом, чтобы избежать потери тепла через перекрытия верхнего этажа.

Слой подстилки

При толщине подстилочного слоя в 4-5 сантиметров его можно считать несущим. Создается он путем заливания цементно-песчаной стяжки поверх слоя щебенки крупной фракции с использованием бетона марок В7,5 или В10. Этот слой выступит в роли регулятора уровня поверхности (детальнее: “Заливка теплого пола – как правильно сделать стяжку”).

Чтобы смесь не растекалась, поверхность ограничивают при помощи реек. Необходимо дождаться застывания и отвердевания стяжки, при этом регулярно ее увлажняя. Современной альтернативой заливанию раствора становится использование профилированных мембран, применение которых сокращает время на укладку слоя.

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания
2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания
2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

  • двойной спиралью (рис.1);
  • змейкой (рис.2);
  • двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант – это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Пирог электрических кабельных полов

Высота электрического теплого пола зависит от особенностей используемых материалов и требований к теплоизоляции, также имеет значение черновое основание. Слои кабельной системы подогрева монтируются в такой последовательности:

  • На бетонной плите закрепляется вспененный полиэтилен с фольгированной прослойкой;
  • Устройство стяжки;
  • Поверх электрического кабеля производится настил пленочного гидроизоляционного материала;
  • Стяжка;
  • Напольное покрытие.

В случае монтажа электрического пола по плитам высота конечного основания будет другой. Толщина вспененного полиэтилена составляет от 3 до 8 см в зависимости от особенностей состояния чернового основания и требований к теплоизоляции. Поверх делается стяжка толщиной 3 см. Толщина кабеля не учитывается, та как он кладется в стяжку высотой 5 см. Без учета декоративного покрытия электрический теплый пол имеет толщину от 11 см до 13 см.

Читать также: Вредны ли теплые полы

Долговечность теплоизоляции

Различные качества приходится учитывать при выборе того или иного материала. Например, при некоторой нагрузке на теплопротекционный слой, первоначальный объем он уже не сможет восстановить – просто сломается часть волокон. Именно поэтому такое сырье неплотно прилегает к лагам и балкам перекрытий. Как результат – неизбежно создаются мостики холода на конструкциях. Конденсат может появиться и там, где неплотно прилегает теплоизоляция.

Чтобы не прогадать с выбором и купить утеплитель хорошего качества, надавите на его небольшой кусочек (например, наступите). Если после такого теста он примет былую форму, то он вам подходит. Если же он остался смятым и плоским, то лучше всего отказаться от такого товара.

Можно ли повысить теплоизоляционные качества? При утеплении вам не обойтись одними матами. Частенько используют утепленные варианты отделки: теплоизолирующие линолеумы, двухслойные ковровые покрытия. К примеру, под паркет PolaRemont.ru советует уложить древесноволокнистые щиты или плитки. Другими материалами тоже можно не пренебрегать. Первый этаж можно сделать более теплым, утеплив фундамент. Подвальные помещения нужно тщательно проверить и заделать все щели.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
