Проекты и чертежи фундаментов частных домов

Архитектурный раздел проекта частного дома

Архитектурный раздел в составе проекта частного дома состоит из нескольких частей.

Во-первых, это ведомость чертежей.

Во-вторых, вы ознакомитесь с общими данными о проекте и его спецификации.

В-третьих, здесь будет план этажей, включающий в себя планировку каждого этажа дома. Так же в плане этажей можно ознакомиться со всеми внутренними помещениями, узнать их габаритные размеры и площади. На этих чертежах будут указаны расположения всех дверей, окон, расположение вентиляционных шахт и каминов с дымоходами, толщина стен и перегородок, высота этажа, относительно нулевой отметки. Все размеры указываются по осям соответствующих стен.

В-четвертых, архитектурный раздел состоит из чертежей фасадов, которые демонстрируют фронтальные изображения дома с каждой из сторон. Это позволит вам посмотреть расположение окон, дверей гаражных ворот, балконов, свесы и конек кровли и их расположение по высоте, другие элементы фасада.

В-пятых, архитектурный раздел включает в себя чертежи вертикального, продольного и поперечного сечения дома. Эти чертежи необходимы вам для того, чтобы вы могли легко определить высоту помещений на этажах, угол наклона скатов кровли в мансарде, величину заглубления подвала или цокольного этажа.

Чертёж фундамента своими руками

Как уже упоминалось, разработка чертежа ленточного фундамента своими силами – это достаточно сложная, но выполнимая работа. На первоначальном этапе необходимо определить габариты будущего строения, вынести оси всех наружных стен. Затем, к проекту добавляются линии несущих внутренних, массивных перегородок. В этом случае необходимо учитывать необходимость того, чтобы несущие конструкции смогли выдержать вес будущих нагрузок. К ним относятся:

  • Облицовочные и отделочные материалы,
  • Межэтажные перекрытия.
  • Стропильная система.
  • Кровля.
  • Снег.

После определения несущих нагрузок выполняется расчёт ширины подошвы, глубина залегания и высота конструкции.

Ленточный фундамент свайного типаИсточник sdelai-lestnicu.ru

Глубина залегания

Проект ленточного монолитного фундамента, чертёж которого представлен на изображении, относится к типу свайных. Он подразумевает углубление железобетонных (заводских или собранных на месте) свай и их обвязку единой лентой. Такой тип оснований относится к группе мелкозаглубленных. Это самый недорогой вид ленты, подразумевающий её углубление на 50-60 см. в грунт.

Проект ленточного фундамента, углублённого на 1,5-2 м.Источник sdelai-lestnicu.ru

План фундамента ленточного, чертёж которого представлен на следующем фото, приведён как пример заглублённого типа оснований. Значение определяется с учётом всех вышеупомянутых характеристик. Представлен в виде монолитной конструкции, предназначенной для капитальных сооружений, закладывается ниже уровня промерзания грунта. Может быть сборным, собранным их железобетонных фундаментных плит типа ФБС. Второй вариант: монолитный железобетон. В этом случае монтаж осуществляется вязкой металлокаркаса из арматуры и заливкой бетоном.

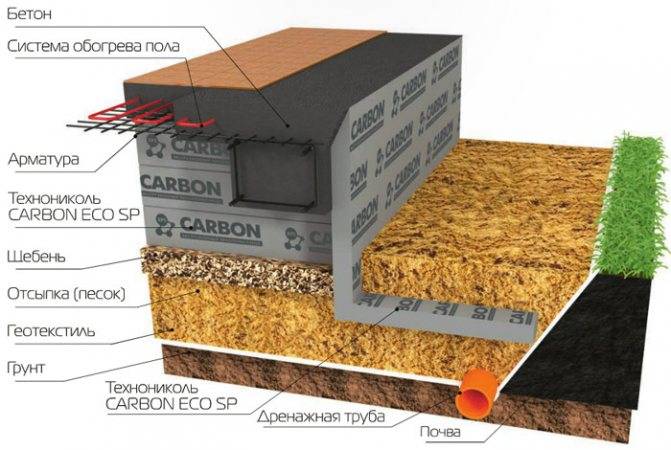

Подошва

Подошвой ленточного фундамента называют нижнюю часть (подушку), состоящую из нескольких слоёв и предназначенную для выравнивания основания, компенсации возможных нагрузок пучения, замещения проблемных грунтов и дренажа.

Монтаж подошвы может быть выполнен 2 способами:

  • Отсыпкой и тщательной трамбовкой слоя песка с последующим заливанием бетона или укладкой ЖБИ плит.
  • Отсыпкой и трамбовкой песка с последующей укладкой специальных фундаментных плит типа ФЛ.

Ширина и тип подошвы также отображаются на плане разрабатываемого монолитного фундамента. Чертёж, построенный в отношении устройства из железобетонных плит, должен отражать их количество, размеры и способ укладки.

Чертёж подошвы ленточного Источник studfile.net

Высота

Высота над уровнем грунта – последний габаритный показатель, который отображается на плане фундамента. Ленточный чертёж может показывать разные значения в случае проектирования основания на участке, имеющем перепады высот.

Пример чертежа фундамента с подробным описаниемИсточник kitavtoprom.ru

Строгих требований по возвышению монолитной ленты над грунтом в нормативах не приводится. Однако принято считать минимальным значением величину в 20 см. Максимальное определяется с учётом конкретных требований собственника или застройщика. Например, при обустройстве цокольного этажа, лента может возвышаться на высоту до 1 м.

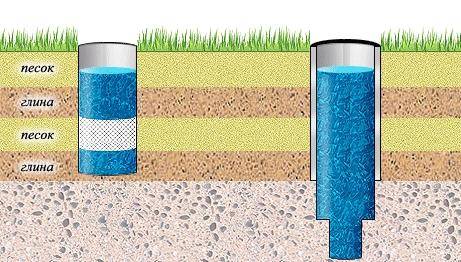

Определение степени заглубления

Как уже было сказано, глубина траншеи для создания ленточного типа основания рассчитывается в зависимости от сферы применения опор. Сегодня пользуются популярностью 2 основных типа конструкций – глубоко- и мелкозаглубленные. После того, как вы определитесь, какому из вариантов стоит отдать предпочтение, должно быть сделано соответствующее обозначение на плане.

Первый вид основания отличается усиленным армированием и является отличным выбором для больших сооружений, проект которых подразумевает создание подвальных помещений, мансарды или же тяжелых перегородок. Считается, что наиболее оптимальным показателем степени заглубления траншеи для ленты является показатель, который на 20-25 метров превышает уровень глубины промерзания грунта конкретного региона.
На чертежах непременно содержится информация о том, насколько глубоко будет заглублена лента

Важно помнить, что количество расходных материалов для формирования заглубленных опор на порядок больше.


Дополнительный чертеж (сложное армирование)

Особенности

Основная причина разработки плана проекта жилого здания или промышленного строения заключается в необходимости фиксирования всех мелочей, которые могут встретиться на этапе строительства

Важно знать все нюансы работы, чтобы не допустить грубейших ошибок

Не все люди способны самостоятельно составить строительный чертеж. В таком случае лучше обратиться за помощью к профессионалам. Любой человек, обратившись в строительную компанию и предоставив для составления плана свои эскизы, может не только следить за ходом работы, но и принимать в ней активное участие. При этом заказчик должен заранее обговорить с компанией-исполнителем подробности сотрудничества, чтобы заключить взаимовыгодный договор.

Для создания проектной документации необходимо дождаться окончания составления плана строения. Для согласования проекта нужно связаться с проектной компанией, которая проверит его правильность. После этого заказчик получит полный список работ, которые понадобятся для заливки фундамента.

Создавая проект, необходимо опираться на технические характеристики будущего строения.

Разработка проекта фундамента должна производиться с учетом всех технических нормативов и условий проектирования. Необходимо использовать специальный каталог изделий и сооружений, которые производятся на заводах. Для облегчения понимания проекта все стадии проектной документации должны иметь порядковые номера.

Для простоты и легкости переноса схемы на местность нужно точно соблюдать масштабирование каждой части плана. Особо крупные выносные изображения должны иметь отдельно указанные масштабы. Общее масштабирование плана фундамента должно иметь соотношение 1: 100, 1: 200, 1: 300 и 1: 400.

Серьезно облегчить перенос чертежа на местность позволяет осевая разметка. При этом разбивочные и крайние оси должны быть нанесены не только на общий план, но и на выносные виды и отдельные элементы

Для получения детально точного чертежа важно указать расстояние между крайними и разбивочными осями

Условия точного переноса плана на местность

Разметка участка

Основные части чертежа делают в одном масштабе, но отдельные деталировочные узлы вычерчивают в укрупненном виде для наилучшего считывания. Общее масштабирование выполняется в рамках 1:100, 1:200, 1:300 и мельче.

Для переноса выполняют разбивку осей строения на местности. Геодезист выдерживает прямые углы и расстояние между линиями. Направления осей отмечается шнуром, точки разметки выносят на такое расстояние, которое не будет затронуто при рытье траншей.

Глубина заложения устанавливается нивелиром, при этом на соседних стенах, строениях или столбах выносят отметку ±0,00, которая служит ориентиром для дальнейших расчетов по высоте.

План одноэтажного дома до 100 кв м: интересные решения

При оптимальном расположении дома на участке ветра должны быть направлены в скаты крыши. Благодаря этому снижается сопротивление и ветровая нагрузка при сильных порывах и непогоде. Более того, осадки не будут попадать во фронтоны.

Если предполагается строительство жилого сооружения в регионе, где наблюдаются резкие и частые перемены в направлении ветров, рекомендуется применять крыши полувальмового или вальмового типа. Благодаря данным конструкциям появляется возможность сформировать дополнительные навесы и плоскости, обеспечивающие эффективную защиту стен от воздействия осадков.

Если убрать внутренние перегородки, объединив кухню, столовую и гостиную, это визуально раздвинет внутреннее пространство небольшого по размерам дома

Не стоит забывать и об особенностях ландшафтного рельефа местности. Не рекомендуется располагать здание в самых крайних точках, то есть выполнять строительство в самой высокой и самой низкой зонах участка.

Чтобы определиться с размещением постройки следует посетить местную администрацию и получить там карту, отражающую геодезическое районирование местности и все особенности близлежащего рельефа. Такая карта будет включать информацию о размещении грунтовых вод, их направлении, особенностях грунта и прочие полезные для строительства данные.

Одноэтажный дом с мансардой площадью до 100 кв м

План одноэтажного дома 6 на 6 метров

Планировка одноэтажного коттеджа, выполненного из древесины или каких-либо других материалов, основывается на параметрах и особенностях формы. Квадратные сооружения, коим является и дом 6х6 м, считаются оптимальными.

План маленького дома 6х6 м с одним этажом

С учетом того, что габариты здания 6х6 м невелики, такой дом может использоваться в качестве дачного коттеджа. Его строительство будет сопровождаться меньшими затратами, чем возведение более габаритного или двухэтажного сооружения. Используя инструменты и технологии современного дизайна здесь можно организовать все условия, необходимые для комфортного проживания.

Немалой экономии можно достичь за счет грамотной организации системы отопления, если в качестве замены для нее использовать камин, укомплектованный радиаторами, или котел с небольшой мощностью.

Коттедж 6 на 6 м может использоваться в качестве дачного домика или же для круглогодичного проживания

В пространстве площадью 36 кв м можно расположить помещения:

  • гостиной;
  • спальни;
  • кухни;
  • небольшого санузла;
  • котельной;
  • прихожей.

Хорошим вариантом станет совмещение кухни и гостиной по типу студии. Благодаря этому решению можно увеличить полезную площадь.

План дома 6х6 м с мансардным этажом

План одноэтажного дома 9 на 9 метров

Одноэтажные здания 9х9 м в отношении планировки имеют аналогичные характеристики, что и сооружения квадратной формы меньшего размера. Преимущество строений с длиной сторон 9 м заключается в том, что увеличивается полезная площадь, которая дает возможность разнообразить интерьерное оформление комнат.

В качестве примера можно рассмотреть дверные конструкции. Ограниченные пространства коттеджа с общей площадью 36 кв м в целях экономии свободного места требуют установки межкомнатных дверей раздвижного типа. Установка конструкций со створками, которые прячутся в специальный короб, размещенный в стене, позволит добиться максимальной экономии пространства. В то время как жилое здание с габаритами 9х9 м позволяет выполнять монтаж классических дверей с распашными створками.

Варианты планировки одноэтажного дома 9 на 9 м

Планировка одноэтажного дома 8 на 10 метров

Выбор планировок достаточно обширен, поэтому у вас есть все шансы для того, чтобы подобрать действительно удобный и подходящий именно вам вариант. Строительство на загородном участке дома с параметрами 8х10 м позволит обзавестись:

  • четырьмя спальнями;
  • гостиной;
  • кухней.

3D-проект одноэтажного дома 8 на 10 м

И это лишь основные жилые помещения. Нельзя забывать о том, что в таком коттедже, вдобавок к перечисленным комнатам, можно организовать санузлы и подсобки. Планировка может включать веранду или тамбур, что обеспечит дополнительную защиту от холода в зимнее время.

При составлении плана дома 8 на 10 м в целях экономии полезной площади можно отказаться от организации длинных коридоров, которые крадут свободное пространство. Кроме того, выгодным решением станет объединение площадей кухни и гостиной за счет удаления стены, разделяющей данные помещения.

План одноэтажного дома 8х10 с мансардой, четырьмя спальнями и балконом

Прорисовываем второй этаж

Здесь уже все будет намного легче – ведь помещения в доме могут располагаться идентично (самое главное, не менять взаимное расположение санузлов — для того чтобы не усложнять проведение коммуникаций). Вполне достаточно будет спроектировать место расположения входной двери (многие архитекторы рекомендуют делать два входа на второй этаж — дома и с улицы) и окон.

Шаг 5: Аналогично планируем помещения второго этажа. Не забываем про коммуникации — располагаем санузлы и ванную друг под другом

Шаг 6: располагаем двери

Шаг 7: чертим окна второго этажа

Получили вот такую 3D модель второго этажа

Чертежи основного комплекта

  • АР-1: Общие данные;
  • АР-2: Общие данные (продолжение);
  • ГП-3: Ситуационный план М 1:2000;
  • ГП-4: Опорный план М 1:500;
  • ГП-5: Генеральный план М 1:500;
  • ГП-6: План благоустройства М 1:250;
  • АР-7: План 1-го этажа;
  • АР-8: План 2-го этажа;
  • АР-9: Фасад 1-3;
  • АР-10: Фасад В-А;
  • АР-11: Фасад А-В;
  • АР-12: Фасад 3-1;
  • АР-13: Разрез 1-1;
  • АР-14: Разрез 2-2;
  • АР-15: План кровли;
  • АР-16: Общий вид (Перспектива);
  • АР-17: Развертки стен с вентиляционными каналами;
  • АР-18: Спецификация элементов заполнения проёмов;
  • АР-19: Ведомость полов.

Рабочие чертежи ВК (водопровод и канализация)

  1. Общие данные;
  2. Водопровод и канализация план 1-го-этажа;
  3. Водопровод и канализация план 2-го-этажа;
  4. Водопровод и канализация схема системы В1, Т3,К3.

, где,

  • В1 –водопровод хозяйственно бытовой;
  • Т3 – Трубопровод горячей воды;
  • К1 – Канализация бытовая.

Рабочие чертежи ОВ (отопление и вентиляция)

  • 1-2 Общие данные;
  • 3 Отопление радиаторами план 1-го этажа;
  • 4 Отопление радиаторами план 2-го этажа;
  • 5 Отопление «теплый пол» план 1-го этажа;
  • 6 Отопление «теплый пол» план 2-го этажа;
  • 7 Схема системы отопления;
  • 8 Подсоединение распределительных коллекторов №1, №2 Теплого пола;
  • 9 Вентиляция 1-го этажа
  • 10 Вентиляция 2-го этажа
  • 11 Принципиальная схема топочной
  • 12 Фрагмент плана топочной, распределительная гребенка;
  • 13 -14-15 Спецификации оборудования
  • Есть таблица сопротивлений теплопередаче наружных стен.
  • Есть спецификации по материалам и оборудованию.

Теперь подробнее.

Принципы создания конструкторской документации на основание

Чертежи фундамента включают в себя горизонтальные и вертикальные сечения основания, которые демонстрируют конфигурацию основных элементов опоры: столбчатые основания, несущие конструкции стен, колонны, оборудование и др. Общие чертежи фундамента вычерчиваются в масштабе М1:100, а также М1:200 и М1:400. Для начала на чертеж наносят главные разбивочные оси, оси столбчатых опор и колонн.

Ведомость деталей на один элемент.

Контур фундамента чертят линиями с номинальной толщиной 0,5 мм (тонкие) и 1 мм (основные). На общем плане обязательно показывают проектную конфигурацию основной подошвы фундамента дома, подготовок и подсыпок под подошвы, изменения глубины и уступы при различных глубинах заложения. Обязательным является отображение монолитных и сборных элементов конструкции.

Если конструкция предполагает наличие технологических отверстий для инженерных коммуникаций, то они должны быть показаны на плане с привязкой к ближайшим осям, вычерчиванием нижней части и присвоением порядкового номера отверстия.

Данные уступы и отверстия вычерчиваются с использованием линий невидимого контура. В отдельных случаях отверстия затушевывают. Все величины размеров и ссылки на отметки вносят в экспликацию проектной документации на дом.

Каждый чертеж основания здания включает геодезические отметки для определения «общего нуля» и обозначения глубин заложения основных участков. Если глубина заложения имеет постоянную величину, то она указывается в сноске примечания. Отметки противоположных углов здания и точки пересечения основных осей должны иметь привязку к координатам, отмеченным на генеральном плане участка.

В планах столбчатых фундаментовпри нанесении изображения показывают длину и ширину столбов с учетом каждого уступа местности. Подошву показывают отдельно с указанием ширины обреза. Размеры наносят, учитывая генеральный план и габариты дома.

Ленточные фундаменты.

Для более точного отображения конструкции опор дома в чертежи включают поперечные сечения.

Плоскость сечения заполняется штриховкой. Сечения чертят в масштабе М1:50, М1:25 и М1:20, как правило, на отдельном листе с внесением в основную спецификацию элементов. При незначительных размерах и малой сложности фундамента сечения располагают на основном листе совместно с планом основания.

Сечения включают в себя изображение основных контуров фундаментной опоры, цоколя, нижней части стены, уровень грунта, отмостку наружных стен, гидроизоляцию и технологические отверстия.

Одним из условий является отображение отметки 0.00 (общий ноль). Все отметки желательно располагать строго на одной линии. Полки выноски разворачиваются в противоположную сторону от сечения.

Каждый чертеж основания дома должен иметь примечания по конструкции фундамента, подготовительным и гидроизоляционным работам. Справа располагают таблицу нормативных нагрузок на основание и спецификацию стандартных бетонных, стальных и железобетонных составляющих опоры. При устройстве конструкции из отдельных элементов составляют план монтажа и развертку с указанием расположения отдельных блоков.

План фундамента – основной ориентир при строительстве опоры здания. Поэтому от его точности и информативности зависит качество дальнейших работ.

Нюансы при возведении фундамента

Перед строительством фундамента необходимо составить план с учетом параметров грунта и нагрузок

Фундамент аккумулирует нагрузки от строения и передает их на грунт под подошвой. Почва воспринимает усилия и в ней появляются деформации от напряжений, если расчетное сопротивление слоев меньше прилагаемой нагрузки.

Иногда увеличение подошвы не помогает противостоять давлению, такие грунты называют слабыми. Нестабильные почвы используют для строительства после повышения несущей способности в результате обработки специальными методами.

План будущего основания составляют после основного чертежа строения. Опоры предусматривают под стенами, делают дополнительные участки под колонны, вертикальные элементы, поэтому контур в плане может быть различной формы.

Фундамент под пристройкой проектируют с учетом привязки к основанию дома. Поддержку столбов или колонн устраивают под каждый конструктив отдельно или в виде лент под несколько элементов сразу.

Это интересно: Использование строительной химии производителя Mapei

С чего начинается проектирование?

Проектирование участка предполагает разработку генерального плана, с учётом пожеланий владельца, а также соблюдением требований нормативов и существующих обременений.

Разработка проекта предполагает выполнение следующего алгоритма:

  • Нанесение границ, определение формы территории, длин сторон и углов между ними.
  • Размещение объектов капитального строительства – жилого дома, гостевых, хозяйственных построек, бани, гаража, инженерных сооружений.
  • Ориентация всех объектов вместе с территорией относительно сторон света.
  • Назначение въездных ворот и калитки, дополнительных входных групп на объект недвижимости (при необходимости).
  • Определение места посадки плодовых и декоративных деревьев.
  • Зонирование мест для отдыха, огорода, клумб, открытого бассейна, площадки для барбекю.
  • Нанесение на план малых архитектурных форм – альпийских горок, водопадов и других элементов благоустройства территории.
  • Планировка пешеходных дорожек с твёрдым покрытием, соединяющих функциональные зоны в единый конструктивный ансамбль.
  • Вертикальная планировка участка с устройством подпорных стен, пандусов, ступенек.

Составление схемы

При составлении схемы участка 16 соток необходимо учитывать некоторые конструктивные и объёмно-планировочные нюансы:

  • Как правило, чертежи по планировке территории изображаются таким образом, чтобы север был строго сверху, а юг – снизу. При таком расположении архитектор может легко сориентировать все объекты и планировочные элементы относительно сторон света.
  • На плане строго отображаются все элементы благоустройства с условными обозначениями.
  • Все объекты, изображённые в проекте, маркируются особым образом, как правило, цифрами, после чего, в углу листа составляется их экспликация в табличной форме.
  • Рядом с каждым пятном застройки назначается площадь объекта.
  • Все изображения на схеме должны быть выполнены в масштабе, так, чтобы можно было померить нужное расстояние и вычислить его реальную величину.
  • На отдельном чертеже изображаются горизонтали, красные и чёрные отметки вертикальной планировки, по характерным отметкам перепада рельефа прорисовываются местные сечения и профиль.

Для достижения наилучшего результата, перед выполнением проекта, следует заказать геодезическую съёмку участка с нанесением природного рельефа, существующих объектов и фактических границ.

Какой проект дома выбрать: один или два этажа

Возможности современного проектирования жилых домов делают условным название «одноэтажный дом». План постройки дома может предусматривать оборудование цокольного этажа, строительство мансарды. Коттедж с такими пристройками получится трехуровневым в проекте одноэтажного дома. Мансарду и цокольный этаж нельзя назвать этажами, но такие помещения сделают жилье более удобным и увеличивают полезную площадь дома.

На цокольном этаже обычно оборудуют хозяйственный сектор, устанавливают спортивные тренажеры, выводят коммуникации. Здесь можно оборудовать котельную, сделать гараж. Мансарда может быть оборудована спальнями и детскими комнатами.

Пример планировки дома с цокольным и мансардным этажамиИсточник medicroslavl.ru

Если вас не привлекает дом с дополнительными уровнями, планировать комнаты следует с учетом эффективного использования площади. В доме необходимо обеспечить помещения для всех членов семьи, а кухню и столовую совместить. Также поступают с туалетом и ванной. Разграничить зоны поможет строительство невысоких перегородок, колонн.

Двухэтажный дом строят для большой семьи. На втором этаже планируют жилые комнаты для домочадцев. На первом – обустраивают гостиную, кухню, спальню для гостей. При совместном проживании нескольких поколений, старшим членам семьи отводят комнаты внизу. Санузлы на этажах размещают друг над другом. Это облегчает подвод коммуникаций.

Если есть желание оборудовать автономное отопление, котельную устраивают возле кухни, в цокольном помещении или гараже.

Выбирать, какой дом построить, двухэтажный или с одним этажом, следует исходя из размера участка. Если у вас большая семья, а участок маленький, отдать предпочтение лучше двухэтажной конструкции. В таком доме можно выделить личную комнату каждому члену семьи и при этом сэкономить территорию на участке.

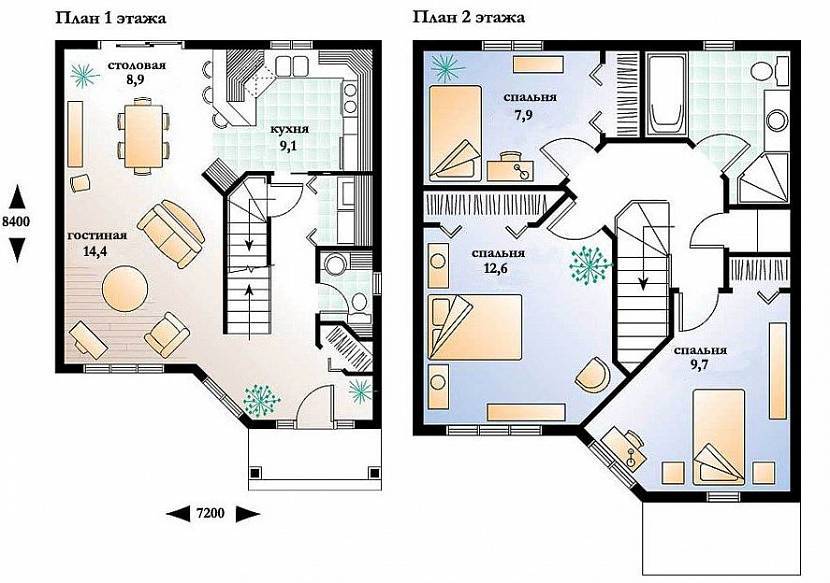

Пример планировки двухэтажного домаИсточник centermira.ru

Если семья небольшая, то одноэтажного дома, даже на маленьком участке будет вполне достаточно, ведь двухэтажная конструкция обойдется гораздо дороже.
