Как установить пластиковую канализационную трубу диаметром 250 мм

Канализационные пластиковые трубы диаметры, цены

Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить

Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет. Весь этот букет свойств и определяет их популярность

Весь этот букет свойств и определяет их популярность.

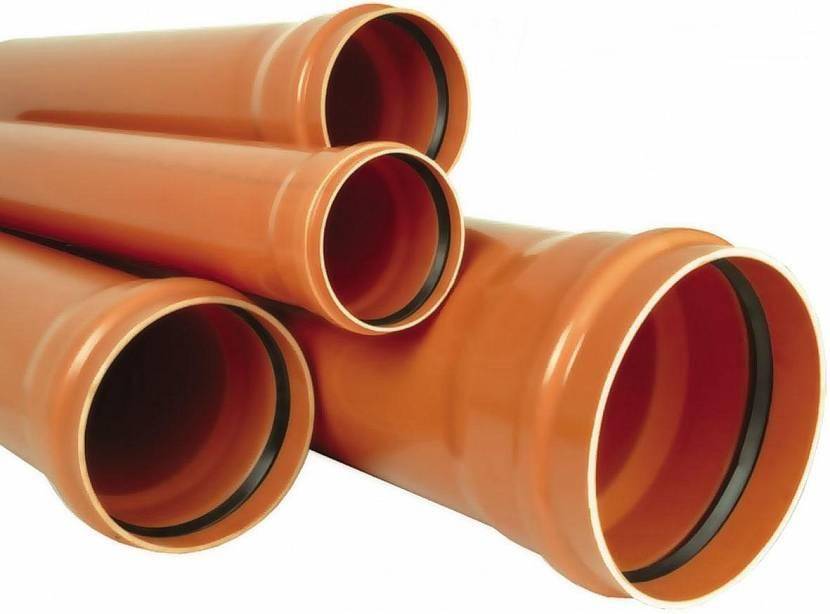

Пластиковые канализационные трубы делают из различных полимеров и их композиций

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

  • полиэтилен (ПЭ):
    • высокого давления (ПВД) — для внутренней разводки канализации,
    • низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
  • поливинилхлорид (ПВХ),
  • полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

Организация канализации на даче описана тут.

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

Определение диаметра условного прохода

В независимости от материала из которого производятся канализационные трубы и сферы их предназначения они имеют действующие нормативные размеры:

  1. D – наружный диаметр;
  2. d – диаметр изнутри;
  3. S – толщина стенки;
  4. Dy – условный проход.

На маркировке чугунной продукции ставится знак внутреннего диаметра, в то время как на пластиковых чаще всего обозначают наружные размеры. Внешняя ширина изделия для всех категорий остается неизменной, меняется только толщина стенок. Например, если у трубы D = 33.5 мм, то S может варьировать в пределах 2.8-4 мм. От толщины стенок зависит уровень прочности изделия и устойчивость к внутреннему и внешнему давлению. Инженеры по расчетам гидродинамики, для всех внутренних диаметров, используют одну приблизительную цифру 25 мм и называют ее условным проходом.

Условный проход – это максимальная пропускная способность трубопровода. От ее величины напрямую зависит эффективность и работоспособность конструкции. При знании размеров внутреннего просвета можно правильно подобрать соединительные элементы, чтобы канализация имела целостный вид без угрозы разгерметизации.

Вся продукция отечественного и зарубежного производства имеет условный проход, наиболее подходящий к ближайшему нормативу по ГОСТ 28338-89 и ГОСТ 3262-75.

Определение диаметра условного прохода

Помимо пропускной способности канализации, также необходимо рассчитать угол ее наклона. Эти параметры напрямую зависят от размеров изделия и материала его изготовления. Формула расчета угла наклона: V× (H / D)½ ≥ K. Где:

V – скорость движения стоков;H – степень наполнения;D – внешний диаметр;K – величина шероховатости внутренних стенок, у полимеров = 0,5.

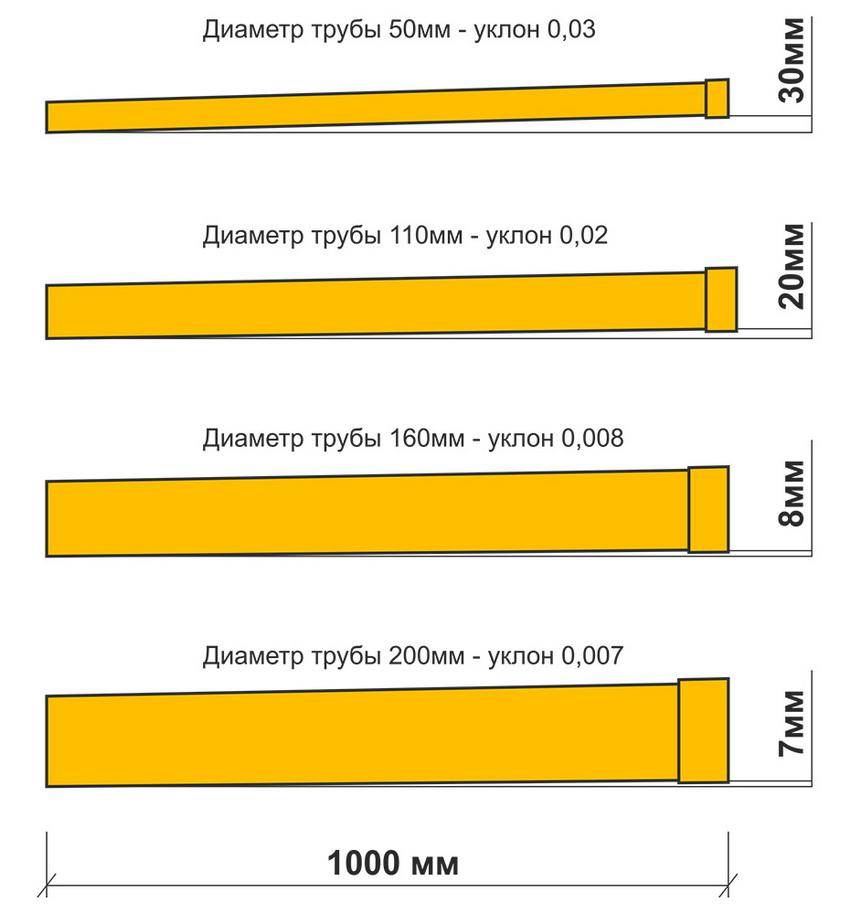

Диаметр трубы с уклоном

Чем больше уклон, тем выше скорость потока отходов. Меньше засоряется канализация и в состоянии обслужить большее количество помещений.

Соблюдение общепринятых правил организации отвода стоков гарантирует бесперебойную функциональность системы. В современных проектах все чаще практикуется скрытый тип монтажа конструкции. Это значит, что если установка произведена неверно – возникнут трудности во время ремонтных работ.

Советы по выбору

Достаточно сложно самостоятельно рассчитать подходящий диаметр для наружной канализации в тех или иных условиях, но есть общие рекомендации, которые помогут решить проблему.

  • 5-сантиметрового диаметра вполне хватает для душевой, отведения стоков от раковины и тому подобных элементов.
  • От унитаза стоки отводятся в 11-сантиметровые конструкции.
  • Для обустройства полноценного санузла, на территории квартир и частных домов, минимальный размер так же равен 11 см. Если дом многоэтажный, то мастера часто выбирают вертикальные системы с диаметром до 15 см. Если они выполнены по ГОСТ 51613 2000.
  • 20 сантиметрам должно равняться сечение трубопровода, если речь о магистрали в плоскости по горизонтали, которая собирает и отводит стоки из всего дома.
  • Меньше стояка не должна быть ветка, по которой стоки идут от сантехнических приборов к трубе по вертикали.

Видео

Трубы для наружной и внутренней канализации. Рекомендации специалистов // FORUMHOUSE

Watch this video on YouTube

Сантехнические трубы из ПВХ с напором

Они актуальны для систем, в которых насосы отвечают за принудительную циркуляцию жидкости. Так создаётся давление с искусственным происхождением, тогда поток становится непрерывным.

Особенно актуальной установка насосов будет там, где много квартир, помещений с большой площадью.

Стенка трубы с размером в  50 мм увеличивается по толщине, иначе они не смогут выдержать увеличенную нагрузку. Допускается применение изделий многослойных. И здесь характеристики регламентирует ГОСТ 51613 2000.

Безнапорная разновидность ПВХ труб

Они применяются в современных канализационных системах чаще всего. Конструкция у них стандартна. Их не рекомендуют использовать в системах с давлением, создаваемым искусственно.

Можно устанавливать напорные трубы по всей длине наружной канализации, но это решение требует слишком больших затрат. Аналогичные безнапорные материалы  обходятся дешевле на 25 процентов, чем напорные.

Смотреть видео

Канализационные соединения ПВХ. Серая внутреняя канализация. SantehKlass.ru

Watch this video on YouTube

О гофрированных разновидностях

Обладают самым необычным внешним видом. Стенки выглядят как гармошка. Что позволяет проводить монтаж даже в местах, к которым доступ затруднён.

В конструкции есть внутренний и наружный слой. Для изготовления внутреннего используется более гладкий материал, чтобы внутри не появлялись засоры. Внешний слой – это стандартный ПВХ.

Как соединять пластиковые трубы с чугунными?

Хватит и обычного переходника из резины, если необходимо соединить систему, у которой есть раструб. Пластиковые  наружные переходники нужны там, где раструб отсутствует.

При использовании резиновых манжет замена производится следующим образом.

  1. Очищаем раструб с размером 250 мм от налёта и грязи, если они появились на поверхности.
  2. Наносим слой герметика на наружную поверхность раструба. После чего деталь вставляется.
  3. Труба из пластика для канализационной системы соединяется с манжетой.

Пластиковые соединительные элементы требуют несколько иного порядка действий.

  • Край трубопровода на 250 мм выравниваем с помощью болгарки, если часть её лопнула за время эксплуатации.
  • Надеваем на конструкцию в 250 мм манжет из резины. Его поверхность предварительно покрывается составом для качественной герметизации.
  • Сверху надевается пластиковый переходник.

Видео

Watch this video on YouTube

Какие ещё есть переходники для изделий из пластика?

Ассортимент пластиковых  наружных переходников на современном рынке достаточно широк. Они менее надёжны, чем металлические, но зато доступнее по стоимости. И их монтаж можно легко выполнить своими руками.

Выпускаются переходники из поливинилхлорида и полиэтилена на 250 мм, которые монтируются в системах с резиновыми манжетами.

Прочная фиксация создаётся за счёт эластичного кольца внутри, никаких дополнительных инструментов для монтажа не понадобится.

Не способны выдерживать большое давление и фитинги из ПВХ для монтажа на клей. Хотя они надёжнее, чем предыдущая разновидность.

Видео

Как правильно уложить канализационные трубы | Уклон канализации

Watch this video on YouTube

Выпускаются полипропиленовые переходники на 250 мм, для монтажа которых применяется сварка. Формируют неразъёмные соединения. Для работы надо использовать специальные паяльники в комплекте с насадками. Они выполняются в таком же размере, как и диаметр трубопровода.

Наконец, некоторые производители выпускают конструкции на 250 мм, в которых пластиковые элементы являются вставками, а само изделие металлическое, либо выполнено из композита.

Это тоже довольно популярные сантехнические трубы и переходники из ПВХ для канализации.

Монтаж

Современная канализация монтируется из пластиковых деталей. Однако старая система в большинстве случаев изготовлена из чугунных трубных элементов. Врезка в старую систему выполняется с помощью специальных канализационных изделий, компенсаторов. Эти части позволяют выполнить соединение, не демонтируя всю систему. Для монтажа требуется выполнение следующих действий:

  • Раструб чугунной трубы хорошо очищают и обмазывают герметиком.
  • В него вставляют переходник 110 на 90 канализация.
  • Компенсатор из пластика устанавливают в переходной элемент.
  • Пластиковая труба канализации вставляется в компенсатор. Элемент должен войти до упора.
  • С другого конца выполняют соединение, одновременно освобождая пластиковую трубу из компенсатора.

Размеры канализационных ПВХ изделий

При изготовлении трубного проката производители пользуются нормативными документами – ГОСТами, которые регламентируют габариты сортимента данной продукции.

Трубы из пластика – ПВХ – ПЭТ и ПП — отличаются характеристиками, но их размеры стандартизированы, благодаря чему при прокладке трубопроводов можно использовать изделия из разных конструкционных полимеров.

Параметры канализационных поливинилхлоридных труб соответствуют ГОСТу Р 51613-2000 и ВСН 48-96. ГОСТом регламентируются размеры изделий для напорных трубопроводов, а строительными нормативами – для безнапорных магистралей.

Размеры ПВХ труб для систем отвода стоков разнообразны. Количество типоразмеров у этих изделий равно 13 – величины их диаметров находятся в интервале от 63 до 315 миллиметров (подробнее: «Какие размеры канализационных труб бывают и что лучше выбрать»).

Но из всего этого обширного сортамента востребованы всего несколько вариантов:

  1. Наиболее известны напорные канализационные трубы, имеющие диаметр 75 миллиметров. Их используют при создании отвода стоков от ванн и душевых кабинок.
  2. Классическую трубную продукцию с сечением 100 или 110 миллиметров задействуют при монтаже вертикально идущих стояков и элементов наружных участков отводящих магистралей. Но для этих целей также можно выбирать трубы диаметром 150 и 160 миллиметров.
  3. В канализационных системах промышленного назначения для монтажа центральных стояков и отводящих участков применяют изделия диаметром 250 и 300 миллиметров. При этом, внушительные параметры канализационных труб из поливинилхлорида, имеющих большой диаметр, не мешают монтировать их тем же способом, что и систему из 50 или 75-миллиметровой продукции, а именно стыковкой в раструб.

Разновидность труб

Для грамотно организованного отвода стоков трубы должны быть стойкими, долговечными и гладкими изнутри. Существует 2 основных материала для изготовления таких изделий: металл и пластик. Вторые делятся на 3 вида:

  1. ПВХ – поливинилхлорид. Прочные и стойкие к ультрафиолету, но не выдерживают высокую температуру горячей воды и воздействие агрессивной среды. Применяются для внутренних и внешних канализаций.
  2. ПЭТ – полиэтилен. Рабочая функциональность в пределах температур -40 +40 С°, не рекомендуется к использованию в системе слива горячей воды.
  3. ПП – полипропилен. Способны прослужить 100 лет, обладают высокой стойкостью к перепадам температур и к жестким химикатам. Используются во внутренних системах сточных вод.

Чугунная система отводов стоков – это устаревший вариант. Несмотря на то, что она долговечная и прочная, полностью заменяется на пластиковую. Это происходит не из-за недостатков металла, а из-за преимуществ ПВХ.

Также пластиковые трубы делятся по плотности и твердости. От этого зависит на какой магистрали они будут использоваться:

  1. SN-2. Изделия из легкого материала, используются на участках с минимальной нагрузкой. Установка которых производится неглубоко и не под транспортными дорогами.
  2. SN-4. Имеют более плотный материал, могут прокладываться под дорогами с небольшой загруженностью.
  3. SN-8. Наиболее плотные и тяжелые изделия, предназначаются для использования под автомагистралями и промышленными предприятиями.

ПВХ – поливинилхлорид трубы

Правила монтажа канализации

При замене системы канализации к квартире, важно выполнять все работы в соответствии с правилами, поскольку от этого зависит качество и долговечность использования обновленной системы. Эти подходы реализации должны соответствовать следующим требованиям:

Эти подходы реализации должны соответствовать следующим требованиям:

  • вертикальное падение – не менее 3% (3 см на 1 метр длины);
  • правильное подобранный диаметр, который рекомендуется увеличивать его, когда на маршруте более трех поворотов.
  • унитазы не присоединяют к одной линии с другими сантехническими приборами, а подключают непосредственно к стояку;
  • кронштейны для крепления труб должны допускать их тепловые движения.

Конечно, трубы большего диаметра обеспечивают лучший сток и реже забиваются, но чем они толще, тем труднее их спрятать. Однако стоит увеличить диаметр подхода к раковине с 40 до 50 мм — это не помешает выполнению работ и улучшает сток сточных вод. Если к одному подходу подключено несколько приборов, необходимо учитывать больший поток сточных вод, однако в квартирах и домах обычно нет необходимости использовать подходы диаметром более 70 мм.

В любом случае, прежде чем приступать к работам, необходимо составить четкий и грамотный проект выполнения работ и пригласить опытных специалистов для его реализации. И только в этом случае вы гарантированно сможете выполнить все работы на качественном уровне, сможете не беспокоиться о правильности выбора способа соединения пластиковых и чугунных трубопроводов. А значит, ремонт и замена канализационной системы в доме обеспечат долговечность использования и длительный срок эксплуатации.

Советы и рекомендации

Для того, чтобы без лишних проблем осуществить переход с чугунной трубы на пластиковую, необходимо придерживаться дельных советов и рекомендаций специалистов.

  1. Надлежащим образом следует провести подготовку к проведению ремонтных работ. Это значит, что сначала нужно определиться с участком, требующим замены, количеством необходимого материала.
  2. Приготовить весь необходимый инструмент: разводной ключ, газовые (трубные) ключи, болгарку, киянку или резиновый молоток, уплотнитель и др. В зависимости от того, какой способ стыковки выбран, в процессе работы могут понадобиться также другие материалы и инструменты.
  3. Тщательно очистить раструб от грязи, остатков раствора или другого старого уплотнителя, отшлифовать крупнозернистой наждачной бумагой.

Следует помнить, что:

  • проще всего проводить демонтаж старых чугунных труб с помощью болгарки;
  • нельзя обламывать старую надрезанную трубу, поскольку нельзя предвидеть, как она отколется;
  • во избежание появления сколов, удары по трубе наносить деревянным или резиновым молоточком;
  • обязательно нужно обустроить ревизионный лючок;
  • чтобы не платить дважды, не пользуйтесь дешевыми, не всегда качественными, китайскими фитингами;
  • избавиться от щелей можно с помощью силикона;
  • при использовании силикона, не допускать механических воздействий на стыки на протяжении 4-6 часов, пока не закончится процесс полимеризации вещества;
  • осуществлять герметизацию с помощью силикона можно лишь в случае полной неподвижности стыков, иначе герметичность может быть нарушена;
  • избавиться от старой серной заливки можно с помощью паяльной лампы или газовой горелки. Сделать это аккуратно другим способом – не получится. Помните о токсичности паров серы, поэтому при выполнении работы лучше всего надеть противогаз;
  • чтобы не допустить повреждения сантехнических устройств, лучше отсоединить ванную, унитаз, умывальник от системы. Если для крепления унитаза использована еще и цементная основа, то лучше сразу его разбить и извлечь частями, поскольку аккуратно отсоединить его вряд ли получится;
  • во время монтажа не забывать, что между чугуном и пластиком существует большая разница в коэффициентах термического расширения.
  • https://VodaSovet.ru/kanalizatsiya/soedinenie-chugunnyh-i-plastikovyh-kanalizatsionnyh-trub
  • https://montagtrub.ru/kak-soedinit-chugunnuyu-trubu-s-plastikovoj-kanalizatsiej-dopustimye-sposoby/
  • https://terma-msk.ru/categories/perekhod-s-chuguna-na-plastik
  • https://pipe-s.ru/plastikovaya-kanalizatsiya-kak-soyedinit-chugunnuyu-trubu-s-plastikovoy/
  • https://ufa-santehnik.ru/drugoe/kak-pravilno-soedinit-chugunnuyu-kanalizatsionnuyu-trubu-s-plastikovoj-v-svoem-dome.html
  • https://stroycollege12.ru/perehod-s-cuguna-na-plastik/
  • https://septikexpert.com/vidy-kanalizacionnyx-rabot/montazh-kanalizacii/perexod-s-chuguna-na-plastik/
  • https://vseotrube.ru/montazh-i-remont/perehod-s-chuguna-na-plastik
  • https://eurosantehnik.ru/sposoby-perexoda-s-chuguna-na-plastik-v-kanalizacii.html
  • https://InfoTruby.ru/soedinenie/perehod-s-chuguna-na-trubu-iz-plastika
  • https://trubtraid.ru/materialy/plastikovye/perekhod-s-chuguna-na-plastik-110-mm.html

Наружная канализационная система

Прокладку внешнего трубопровода можно выполнять как до сборки внутреннего, так и после. Для начала монтажа достаточно иметь установленный выходной патрубок домашней канализации, так как монтаж начинается именно с него.

Однако до сборки необходимо определиться со способом прокладывания внешнего трубопровода. Наружную часть канализации можно провести открытым и скрытым способом.

Рекомендуем ознакомиться: Как установить шибер для печного дымохода?

Открытый способ

Этот способ заключается в укладке труб в подготовленные траншеи и обратной засыпке. Все необходимые работы по рытью траншей и монтажу трубопровода можно выполнить своими руками. Из спецтехники может потребоваться только экскаватор, если велики протяжённость и заглубленность канализации, и хочется сэкономить собственные силы. Однако, открытым способом проложить систему водоотведения возможно только на относительно пустом участке без деревьев и надворных построек.

Порядок работ при наличии проекта таков:

  • Выкапывают, очищают от камней и утрамбовывают траншеи. Глубина должна быть ниже уровня промерзания, чтобы сточные воды не замерзали в холодное время года. Если трубопровод планируется утеплить, глубину траншей делают не меньше полуметра. Ширина траншей на 40 см больше диаметра используемых труб, уклон – 1-3 см на погонный метр.
  • В траншеи засыпают песок и утрамбовывают его – получается амортизирующая подушка, которая будет поддерживать трубу в правильном положении.
  • Собирают трубопровод от выходного патрубка домашней канализации до места установки колодца.
  • Засыпают слоями боковые амортизирующие подушки и утрамбовывают их.
  • Выполняют обратную засыпку, не утрамбовывая: сначала песок, затем землю.

Скрытый способ

На приусадебном участке могут быть препятствия, мешающие землеройным работам: деревья, постройки и другие объекты ландшафта. В этом случае открытым способом канализацию проложить не удастся, поэтому приходится обращаться к специалистам, которые могут проложить трубопровод, не нарушая целостности грунта.

Скрытый способ прокладывания канализации иначе называется методом прокола.

  • Специальной буровой установкой прокладывают пилотную скважину под землёй от места расположения колодца до патрубка домашней канализации.
  • Расширяют скважину до диаметра, в 1,5 раза превышающего сечение трубопровода.
  • К насадке на конце бура прикрепляют конец трубопровода и протягивают его в скважину.

Каких размеров бывают трубы из чугуна

Трубы из чугуна для отвода сточных вод все еще довольно часто приобретаются в нашей стране при сооружении канальных и бесканальных трубопроводов. Готовые трубопроводы имеют незначительные показатели аварийности, так как прослужить чугунные трубы в состоянии вплоть до 100 лет.

Согласно ГОСТу, чугунные трубы бывают многих размеров, так что в продаже можно встретить изделия всевозможных диаметров (детальнее: «Какие размеры чугунных канализационных труб обычно применяются»). Осуществить замену поврежденного участка трубопровода в квартире или частном доме не составит особого труда – вы всегда сможете найти определенный вариант изделия для себя.

У труб из чугуна есть целый ряд положительных качеств:

  • абсолютная экологическая безопасность для человека и окружающей среды;
  • низкая подверженность материала окислению;
  • возможность применения труб в различных температурных условиях.

По функциональности их можно разделить на два вида:

  1. SMU – имеют гладкие торцы, без возможности разъемной стыковки – это в значительной степени упрощает их демонтаж.
  1. SME – у таких труб одна сторона гладкая, а вторая имеет разъемное окончание.

Среди размеров чугунных труб нужно выделить их номинальное (внутреннее) сечение. К примеру, труба DN 100 имеет фактическое внутреннее сечение 100 мм, а внешнее – 104 мм.

К стандартным трубам относят модели DN 50, DN 75, DN 100, вплоть до DN 400.

Длина присутствующих в продаже труб из чугуна определяется их типом:

  • если трубы имеют гладкие окончания – 3 метра;
  • для разъемных – бывают изделия длиной от 0,15 до 3 метров с некоторым шагом.

Стоит отметить, что при создании канализационной системы, лучше всего приобретать чугунные трубы, изготовленные по стандарту NF (Франция).

В этой статье мы рассказали, какие бывают диаметры канализационных труб. В завершение не лишним будет отметить, что перед укладкой системы канализации настоятельно рекомендуется разработать детальный проект, чтобы на этапе закупки труб у вас не возникло затруднений с выбором подходящих изделий с конкретными размерами.

Дополнительную информацию можно почерпнуть из соответствующих таблиц диаметров пластиковых канализационных труб или изделий из любого другого материала. Не забывайте, что материал используемых труб определяется условиями их эксплуатации, а также исходя из финансовых возможностей.
