Технология строительства утепленного финского фундамента

Этапы строительства утепленной шведской плиты

Шаг 1 — Разметка подъездной дороги

Шаг 2 — Разметка пятна застройки

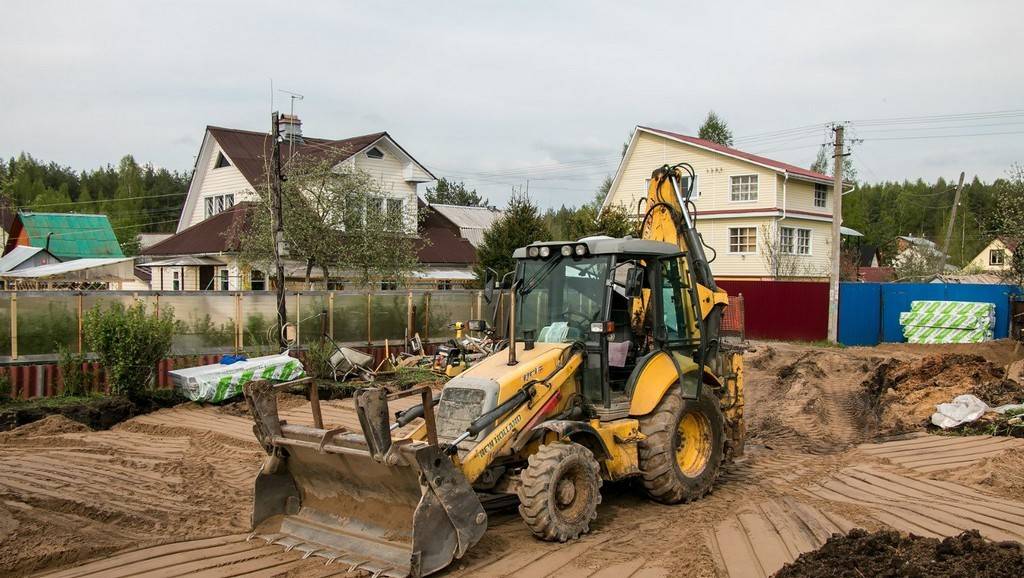

Шаг 3 — Разработка котлована

Шаг 4 — Укладка геотекстиля

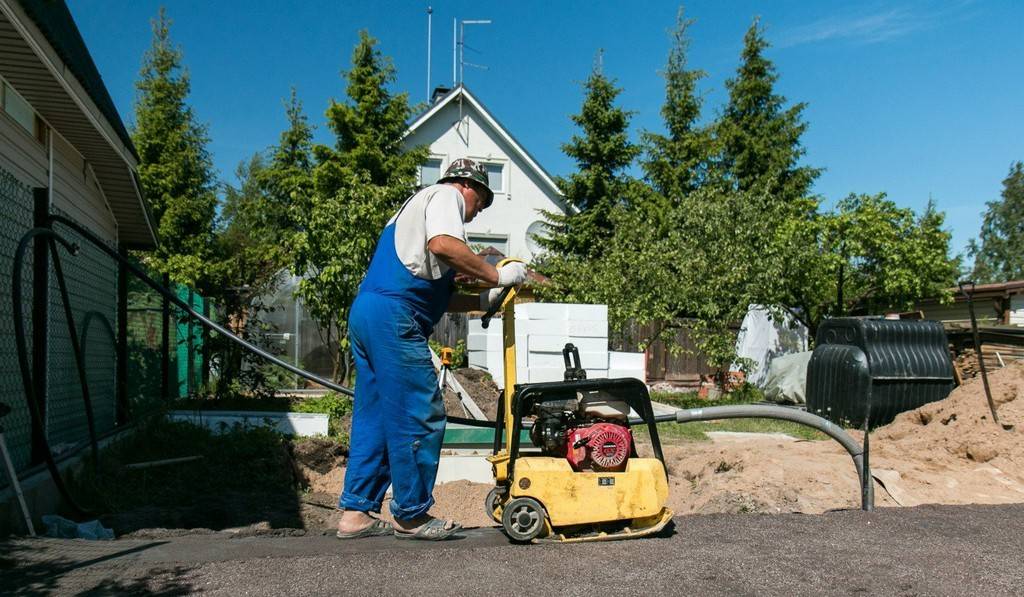

Шаг 5 — Трамбовка песчаного основания

Шаг 6 — Трамбовка песчаного основания

Шаг 7 — Устройство подъездной дороги

Шаг 8 — Монтаж гильз под ввод инженерных коммуникаций

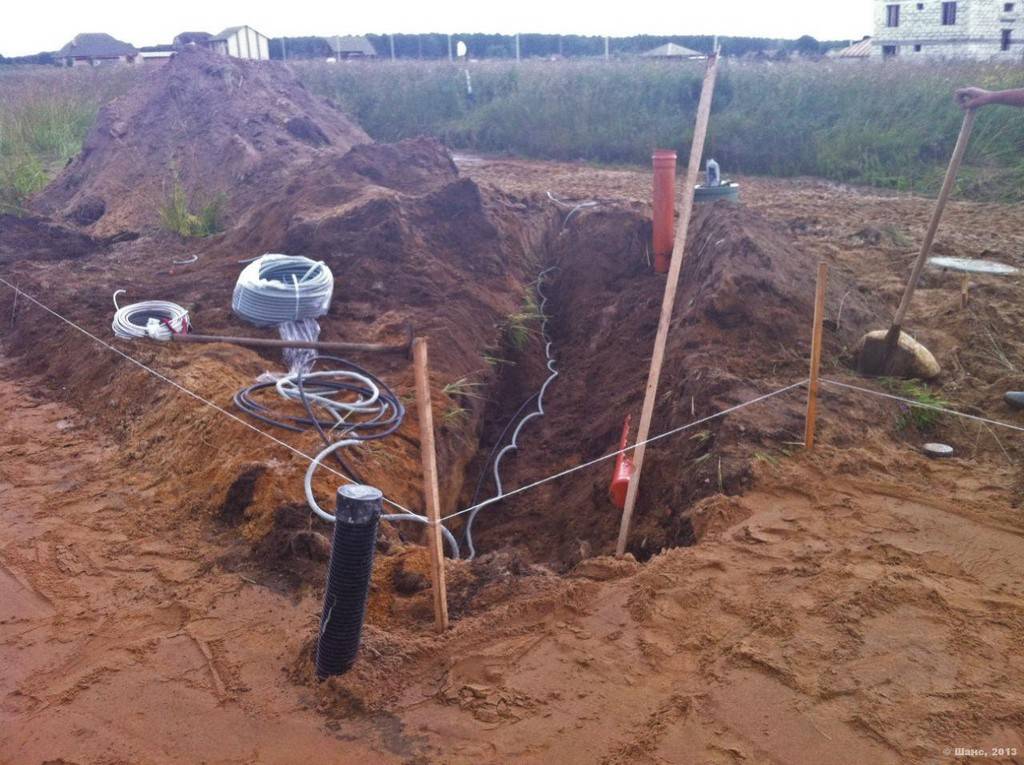

Шаг 9 — Устройство прифундаментного дренажа

Шаг 10 — Монтаж опалубки

Шаг 11 — Утепление фундамента экструдированным пенополистеролом

Шаг 12 — Армирование фундаментной плиты

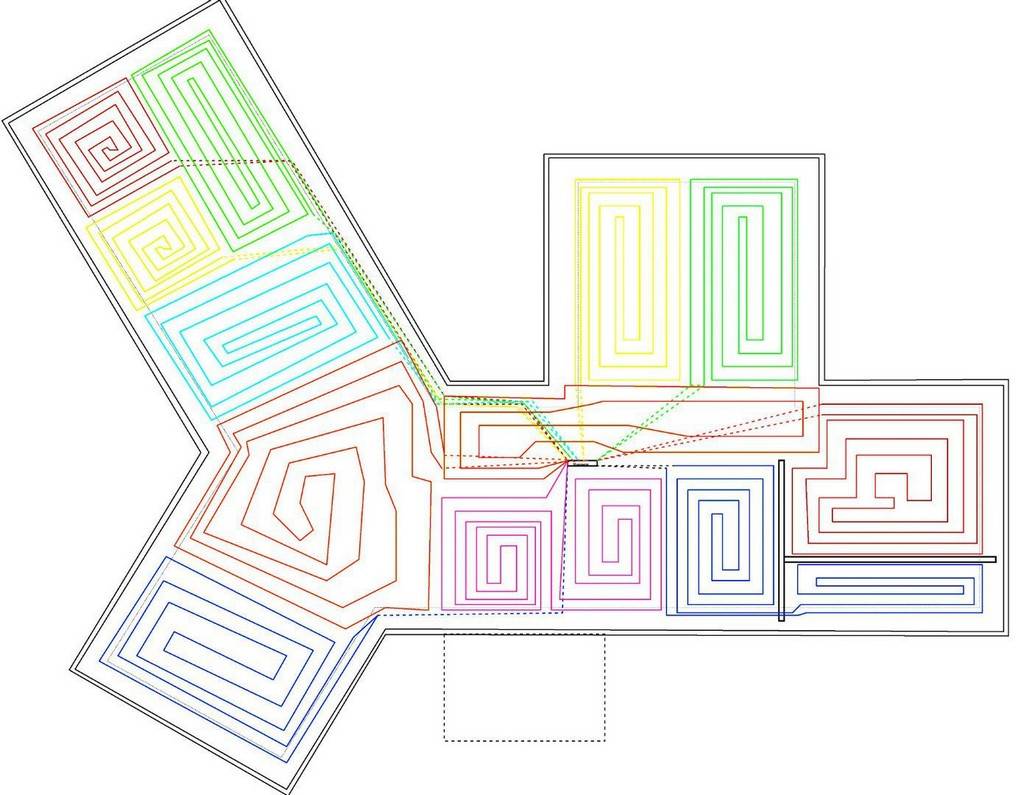

Шаг 13 — Устройство системы тёплый пол

Шаг 14 — Устройство системы тёплый пол

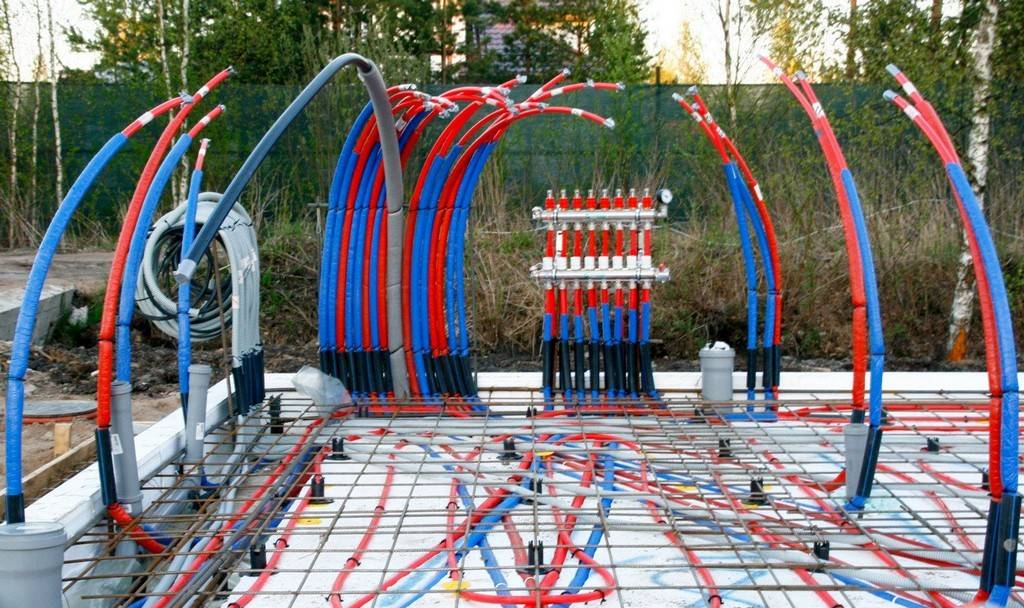

Шаг 15 — Коллектор системы_тёплый пол

Шаг 16 — Фундамент перед заливкой

Шаг 17 — Заливка фундаментной плиты

Шаг 18 — Заливка фундаментной плиты

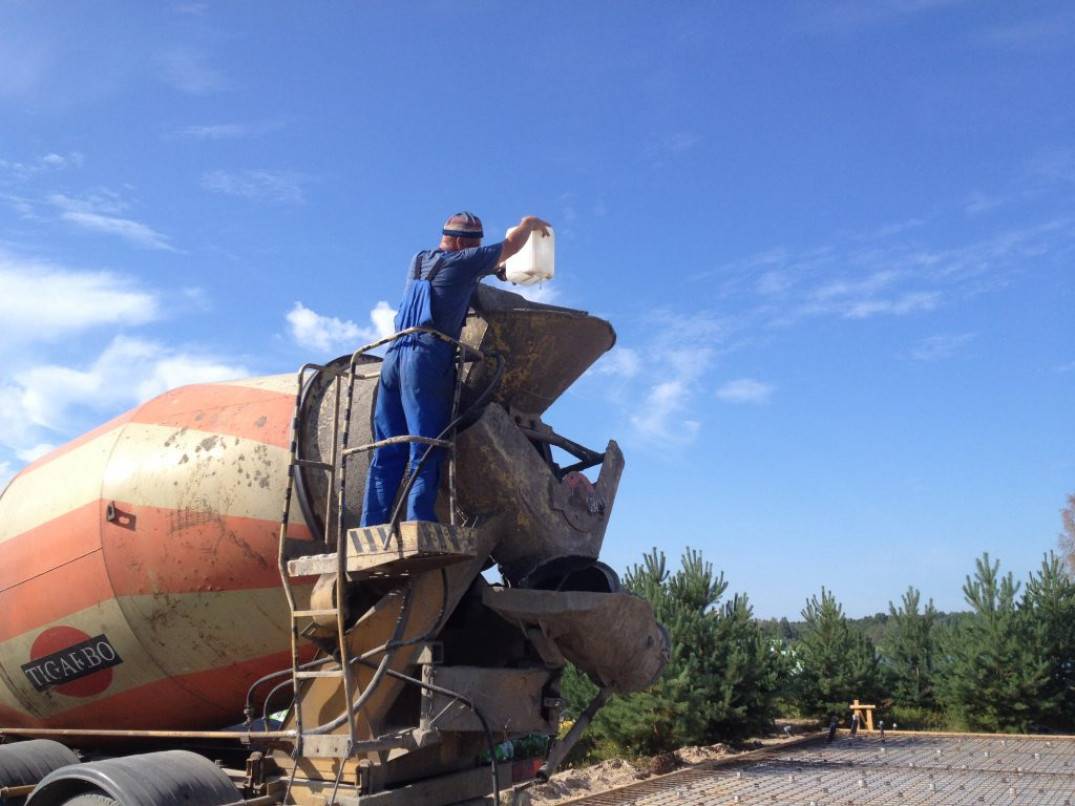

Шаг 19 — Добавка присадки в бетонную смесь

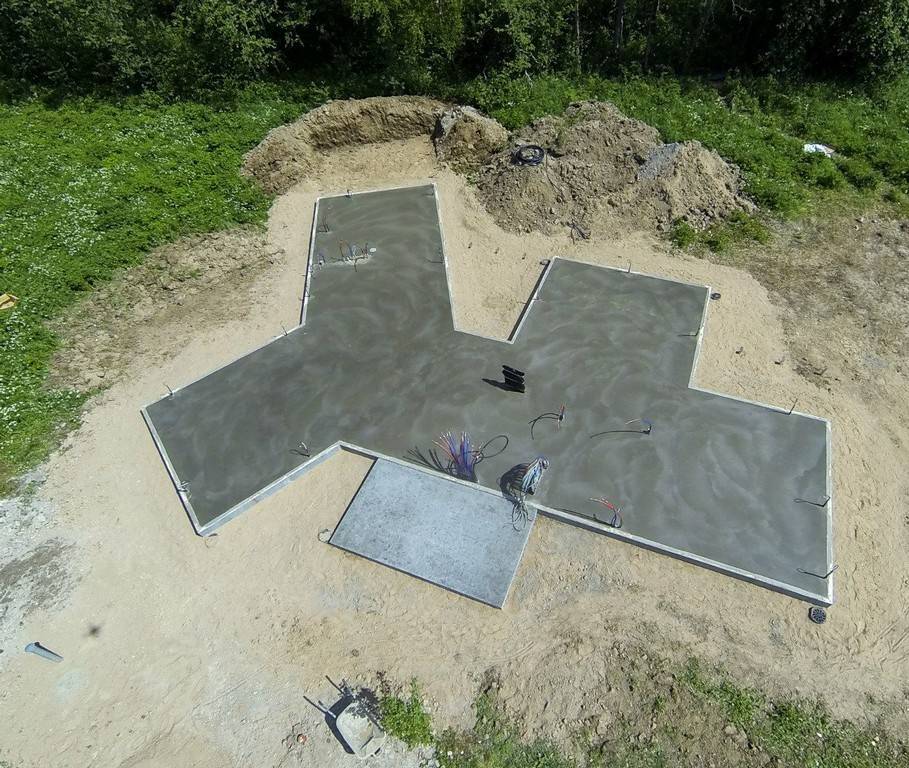

Шаг 20 — Готовый фундамаент УШП

Технология монтажа УШП фундамента

Перед тем как начать возводить шведскую плиту, необходимо:

  • составить проект фундамента со всеми коммуникация (системой водяного теплого пола, водопровода и канализации, энергоснабжения);
  • строго придерживаться основной технологии возведения основания;
  • закладку и ведение инженерных коммуникаций необходимо осуществлять очень точно.

Процесс возведения фундамента — шведской плиты — можно разделить на несколько этапов:

  1. Первый этап. На этом этапе идет подготовка основания под фундамент и прокладка коммуникационных труб. Первый этап работы такой же, как при укладке обычного фундамента мелкого заглубления. На участке под дом снимают часть почвы, площадью чуть больше, чем площадь фундамента, с целью проведения дренажных работ. При необходимости грунт надо осушить. По периметру плиты роют дренажные траншеи. Засыпают основание песком высотой 15−20 сантиметров, увлажняют и утрамбовывают. На песчаную подушку укладывают геотекстиль. Далее, устанавливают смотровые колодцы (на каждом углу основания) и прокладывают дренаж. На песчаную подушку насыпают гравий высотой 20 сантиметров, тщательно его утрамбовывают и выравнивают. Потом опять насыпают песок и утрамбовывают его. На этом этапе работ в слой песка укладывают инженерные коммуникации — канализационные трубы и трубы водоснабжения — горячей и холодной воды, а также электрический кабель.
  2. Второй этап. На этапе проводятся работы, связанные с монтажом опалубки, укладкой плит теплоизоляции и системы теплого пола. Обеспечить максимальную теплоизоляцию УШП фундамента можно двумя способами:

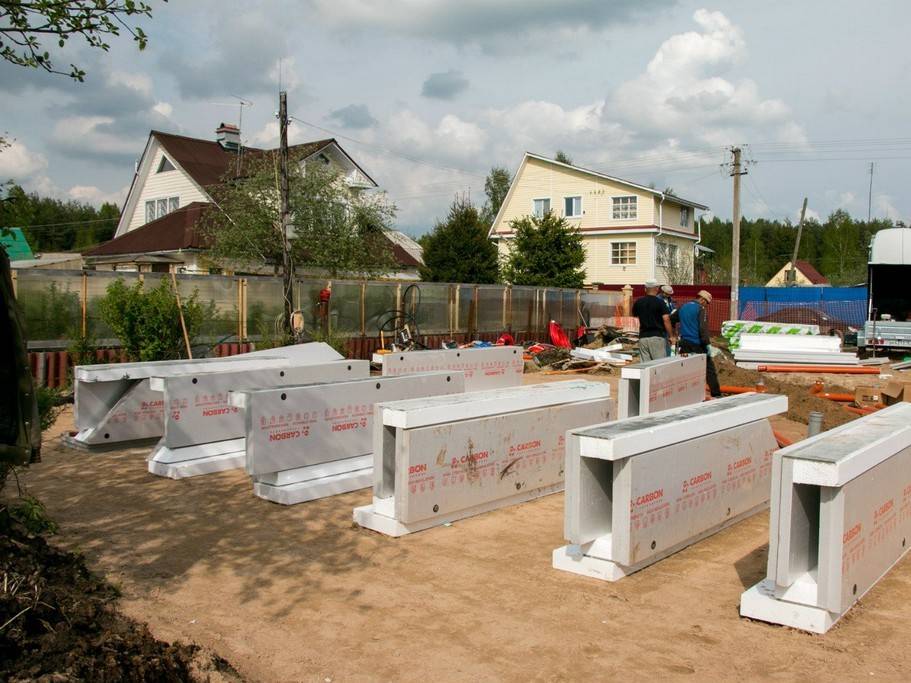

    • а) с применением L-блоков — это угловые и торцевые элементы из пенополистирола и асбестоцементного листа. Применение L- блоков ускоряет возведение фундамента;
    • б) с использованием теплоизоляционных плит. Этот вариант утепления более трудоемкий, но используется он чаще. Технология утепления состоит в следующем: по периметру плиты устанавливают детали из пенополистирола и укрепляют их упорами из доски, то есть возводят деревянную опалубку. Потом укладывают утеплитель по всей поверхности основания и армируют плиту двумя рядами сетки. На поверхность сетки укладывают трубы для подогрева пола, устанавливают коллектор и подключают к нему систему отопления. После монтажа и подключения труб, проводят испытательные работы на герметичность. Отопительные трубы рекомендуется прокладывать неравномерно. Большее количество труб прокладывают в центре, а вблизи стен — меньшее. Такое расположение труб будет экономить тепло. Укладывают трубы на расстоянии десяти сантиметров друг от друга. Можно использовать медные, металлопластиковые или полиэтиленовые трубы.
  3. Третий, заключительный, этап состоит в том, что бетонную смесь заливают в опалубку и равномерно распределяют по поверхности плиты. Толщина бетонного слоя должна быть не менее 10 сантиметров. Заливку бетонной смеси проводят поэтапно. Для того чтобы не было воздушных прослоек, каждый слой тщательно утрамбовывают. После того как бетонная смесь застынет, снимают опалубку и шлифуют поверхность плиты. Дальнейшие строительные работы проводят только через три недели после заливки бетона, когда поверхность плиты окончательно застынет.

Стоимость утепленной шведской плиты — фундамента УШП — достаточно велика, но позволяет сэкономить при его возведении, так как не требует применения тяжелой техники. Также УШП фундамент обладает высокой теплоэффективностью, что в дальнейшем даст экономию средств на отопление всего дома.

Утепленный финский фундамент своими руками

Данная технология возведения плитного фундамента еще достаточно нова для России, как и уже известная всем утепленная шведская плита. Именно поэтому, необходимо тщательно рассмотреть технологию монтажа УФП (финской плиты) шаг за шагом, изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем про все плюсы и минусы этой технологии для малоэтажного строительства и покажем видео инструкцию по самостоятельному устройству фундамента УФФ.

Современные технологии возведения финских каркасных домов предусматривают легкость возводимого здания. Деревянные дома возводят чаще всего на ленточном фундаменте. Лишь в редких случаях, на сложных грунтах, необходим надежный столбчатый фундамент или винтовой. Рассмотрим далее недостатки и достоинства утепленной финской плиты.

Утепленная финская плита шаг за шагом

Принцип технологии заключается в сооружении опалубки для фундаментной плиты из пенополистирольного утеплителя с высокой прочностью. Основание УФФ (утепленного финского фундамента) – это несъемная опалубка, размещенная на песчаной подушке. По периметру утепленной финской плиты выкладывается каркас из арматуры, через которую укладываются коммуникации, а затем арматура заливается бетоном.

Утепленный финский фундамент своими руками

Достоинства и недостатки утепленного финского фундамента

При использовании данной технологии снаружи плита не утеплена, что приводит к промерзанию бетонной конструкции МЗЛФ. Однако при выборе плиты УФП вы получите готовый черновой пол и низкие теплопотери на первом этаже, благодаря отсутствию подполья. Бетонная стяжка отделена от ленточной части фундамента плитами пенополистирола и не воспринимает нагрузки от здания (смотри фото выше).

Достоинства УФФ:

  1. Экономичность – вместо экструзии можно использовать ПСБ-С, который дешевле;
  2. Ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;
  3. Возможность ремонта коммуникаций под стяжкой, при необходимости.

Недостатки УФФ:

  1. Земляные работы – необходимо вырыть траншею;
  2. Обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;
  3. Необходимость в покупке нерудного материала для отсыпки фундамента дома.

Как сделать утепленный финский фундамент своими руками

1. Подготовка котлована и траншеи для МЗЛФ

При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на заранее уложенный геотекстиль.

Технология утепленного финского фундамента шаг за шагом

2. Заливка МЗЛФ (мелкозагубленного фундамента)

Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный геотекстиль. Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка фундамента выполняется после набора бетоном прочности не менее 50%.

3. Отсыпка внутренней части фундамента

Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС, ОПГС или щебень фракции 5/20. На отсыпку укладывается плитный утеплитель ПСБ-С или экструдированный пенополистирол URSA XPS, арматурная сетка и заливается стяжка.

4. Заливка плиты финского фундамента

Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и оклеечной гидроизоляции производится гидроизоляция фундамента своими руками по внешнему периметру.

У специалистов есть мнение, что вместо пенополистирола для фундамента лучше использовать экструзию с большой плотностью.

Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание МЗЛФ, так как отсутствует наружное утепление ленточного фундамента и отмостки. Но это не критично, так как этот минус финской технологии можно легко исправить самостоятельно.

В чем отличие от УШП

В отличие от финского фундамента утепленная шведская плита (УШП) монтируется как цельная конструкция, в которой наливной пол служит опорой для стен. В конструкции УШП не предусмотрен утепленный цоколь. При закладке шведской фундаментной плиты увеличивается по сравнению с УФФ объем земляных работ, расход материалов, поэтому она обходится дороже. Для монтажа утепленной шведской плиты требуется выверенная горизонтальная поверхность, поэтому УШП нельзя применять на участках, расположенных на склонах.

Для монтажа шведской плиты требуется строительное оборудование и квалифицированные рабочие. Финская технология значительно проще и может выполняться своими руками без привлечения специалистов.


Фундамент по финской технологии проще в монтаже своими руками и обходится дешевле в сравнении со шведской плитой

Устройство утепленного финского основания

Популярный утепленный финский фундамент, технология которого довольно проста, имеет ряд особенностей. Для правильной укладки такого базиса необходимо выполнять определенные процедуры, именно от них будет зависеть качество основания. Порядок действий следующий:

  1. Для начала понадобится выбрать место, где будут проводиться строительные работы.
  2. При выборе строительства участка обязательно нужно учитывать тип рельефа и его особенности.
  3. Выполняется разметка местности. Ее нужно делать с запасом примерно в 50 см.
  4. Удаляется плодородный слой грунта.
  5. Вырывается котлован с глубиной равной уровню песчаной подушки и подходящей для слоя подсыпки.
  6. Осуществляется монтаж дренажной системы.
  7. Под подушку производится установка гидроизоляционного слоя и его армирование.
  8. Выполняется монтаж опалубки.
  9. Проводятся все коммуникации.
  10. Заливается плитный участок.


Устройство утепленного финского фундамента Источник uteplenieplus.ru Все эти работы нужно выполнять с большой ответственностью, так как от них зависит качество основания и всей постройки. При возникновении любых возможных осложнений лучше всего незамедлительно обратиться за помощью к специалистам.

Разметка и вырывание котлована

При разметке финского базиса понадобится учитывать те же факторы, что и при строительстве мелкозаглубленного ленточного основания:

  • Нужно учесть расстояние до соседской территории, проезжей части, наружных коммуникаций.
  • Разметка выполняется с помощью специальных колышков. Между ними натягивается лента или шнур.


Разметка фундамента Источник grounde.ru

Возведение на плодородном слое почвы категорически запрещено, так как на ней за несколько лет непременно произойдет усадка. Его понадобится полностью удалить. Также по периметру нужно будет вырыть траншеи, при выборе размера которых нужно учитывать следующие нюансы:

  • Ширина ленты у подошвы должны быть примерно 0,6-0,8 м.
  • Размер утеплителя под отмосткой будет варьироваться от 0,6 до 1,2 м.

Пучинистая почва для обратной засыпки использоваться не может, так что обычно она вывозится со строительного участка. Ямы вырываются под всеми несущими стенами, включая внутренние.

Обустройство дренажной системы

Дренаж будет размещаться по периметру ленты на уровне нижней части, для его монтажа расширять котлован не понадобится. Но понадобится углубить дно ямы на 50 см. Процесс дренирования выглядит следующим образом:

  1. Во всех траншеях по периметру постройки создается уклон в общую сторону от 4 до 7 градусов.
  2. На геотекстиль осуществляется укладка нерудного материала. Слои должны иметь толщину в 10 см, каждый из них тщательно утрамбовывается.
  3. Производится гидроизоляция подошвы при помощи рулонного материла. Он укладывается в несколько слоев по бокам.


Дренажная система Источник ecoteploiso.ru В некоторых случаях от дренажной системы можно будет отказаться. Она используется только в случае высокого уровня грунтовых вод.

Выполнение гидроизоляции

Хорошую эффективность и продолжительную службу способна обеспечить только объемная гидроизоляция. При монтаже несъемной опалубки, боковые части базиса останутся без должной защиты. В связи с этим рекомендуется использовать пенетрирующие добавки при замешивании бетонного раствора.

Гидроизоляция укладывается только по внешнему периметру основания. Лучше всего использовать наплавляемый или наклеиваемый вариант материала. Если применяется съемный вариант опалубки, базис может обрабатываться эпоксидными мастиками или облицовываться рулонным гидростеклоизолом. Сочетание этих способов позволит обеспечить срок службы конструкции на протяжении 70-80 лет.


Мембранная гидроизоляция Источник skelbiu.lt

Заливка плит

При толщине плит в 10-15 см и отсутствии больших нагрузок на конструкцию, будет достаточно одного армирующего пояса. Так как лента основания представляет собой решетку, конструкция предусматривает несколько отдельных стяжек в разных помещениях. Так что заливку за один раз можно будет произвести без особых проблем. Процедура бетонирования следующая:

  1. Осуществляется закладка узлов для ввода коммуникаций, если они не были проведены преждевременно.

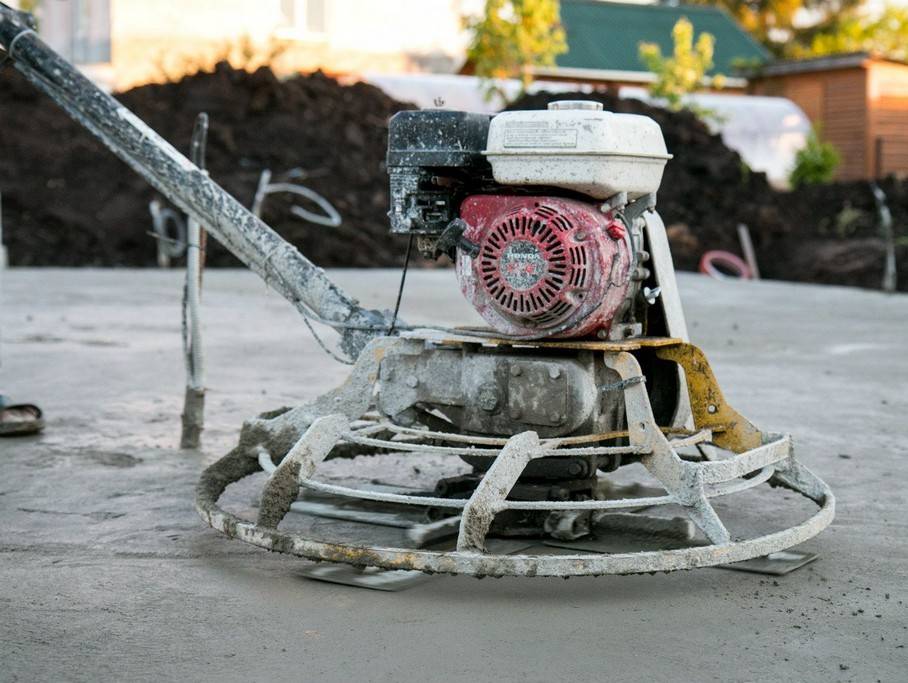

  2. Производится укладка бетона от угла. Уплотнение выполняется при помощи специального вибратора.
  3. Во время высыхания поверхность рекомендуется накрыть пленкой, чтобы обеспечить защиту от ветра и осадков. Также ее понадобится периодически увлажнять.


Заливка фундамента Источник dom-expert.by

Сравнение финской и шведской плиты

Утепленное финское основание часто применяется с целью нивелирования различных минусов, которые встречаются при использовании шведских плит, таких как низкий цоколь. Многие специалисты утверждают, что низкий цоколь может оказать негативное воздействие на всю постройку. Существует вероятность, что его может замести снегом. Также шведская технология довольно дорогостоящая, требует использования специального оборудования и помощи профессионалов.


Финский фундамент более простой и экономичный Источник ecoteploiso.ru

Для шведского фундамента понадобится большее количество земляных процедур, чем для финского базиса. Но при этом шведская система будет включать в себе дренажную и коммуникационные системы, электрическую проводку, теплый пол. Также плиты будут сразу готовы для установки чистого покрытия.

Стоит учитывать, что обустройство шведского основания потребует некоторых знаний и опыта. Финская технология напротив, отличается простотой и с ней сможет справиться даже новичок в строительном ремесле. Такой базис может иметь отличные показатели качества и прослужить долгие годы.

Область использования финских плит

Финское основание станет отличным решением для построек без цоколя. Теплый пол обычно используется в следующих случаях:

  • При строительстве на сложном рельефе. Утепление и монтаж дренажа и подстилающего слоя из нерудных компонентов позволят полностью избавиться от вспучивания.
  • При высоком уровне глубинных вод. В этом случае утеплитель на основе пенополистирола поможет сохранить все характеристики даже при полном погружении в воду. Слой гидроизоляции защитит бетон от промокания и напорных вод.
  • Боковые подвижки почвы. В этом случае понадобится использовать засыпку на основе инертных материалов.

Область применения

Фундамент УФФ пригоден для проектов без подземного этажа. Теплый пол по грунту на ленте МЗЛФ наиболее востребован в случаях:

  • сложные грунты – за счет утепления, дренажа, подстилающего слоя из нерудных материалов вспучивание отсутствует полностью;
  • высокий УГВ – пенополистирольный утеплитель сохраняет свойства при полном погружении в воду, гидроизоляционный слой защищает бетонные конструкции от намокания, напорных вод;
  • сложный рельеф – обратные засыпки инертными материалами полностью решают проблему боковых подвижек грунта.

Застройщик при выборе плиты УФФ получает готовый черновой пол по умолчанию. Отсутствие подполья сокращает теплопотери в нижнем этаже.

Этапы устройства УШП фундамента

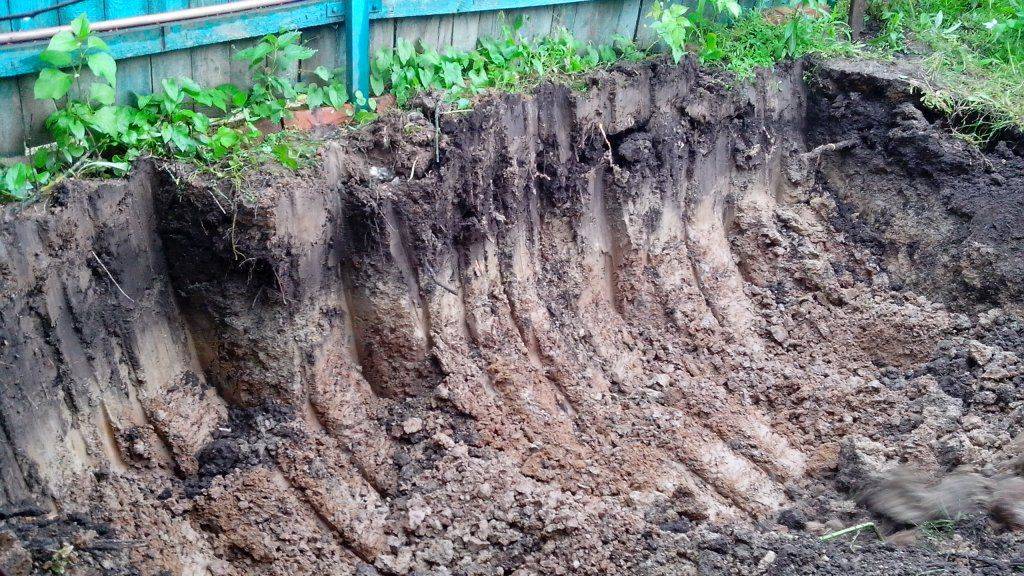

Котлован под УШП

Перед котлованом участок следует осушить (если нужно). Сделать разметку по плану, который у вас должен быть заранее сделан.

Для рытья котлована нанимается экскаватор. После грубого рыться дно котлована ровняется вручную. Если велика вероятность подтапливания, то монтируется система дренажа. Это колодец в два бетонных кольца Ø1000мм и дренажной канавы по периметру фундамента.

Геотермальный контур

Иногда, делают геотермальный контур под УШП. Геотермальный контур позволяет загонять под УШП лишнее тепло летом и «забирать» его зимой. Одно из решений геотермального контура: уложить змейкой на земле 40 мм трубу и впоследствии подсоединить ее к тепловому насосу в котельной дома.

Изоляция котлована

Песчаную подушку отделяют от земли. Для этого используется геотекстиль плотностью 250 грамм на кВ. метр. Геотекстиль укладывается и на дно дренажных канав.

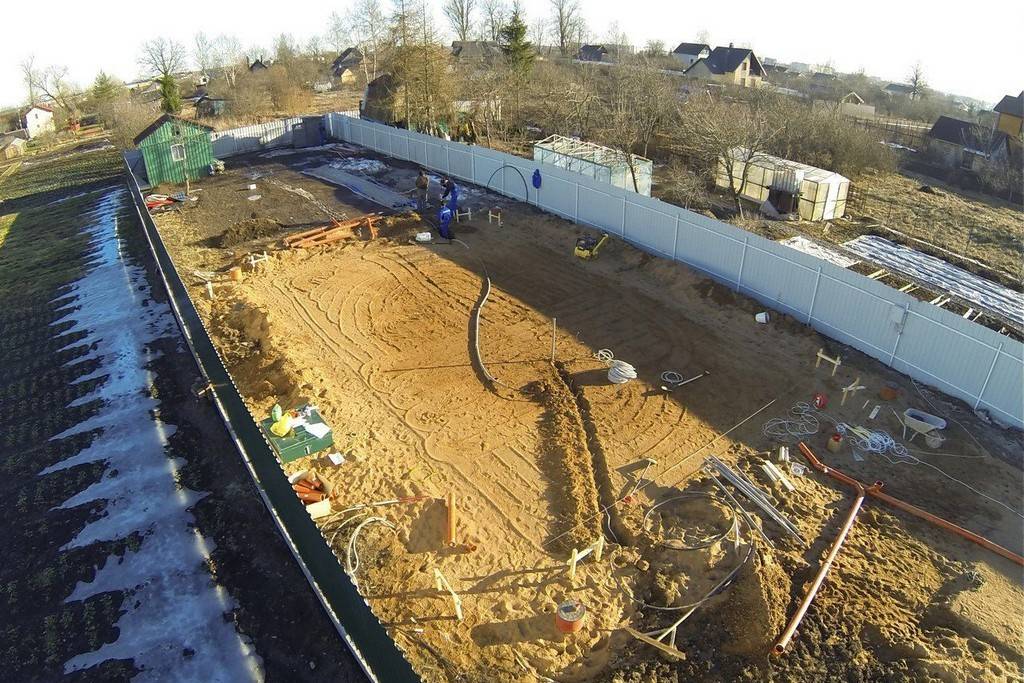

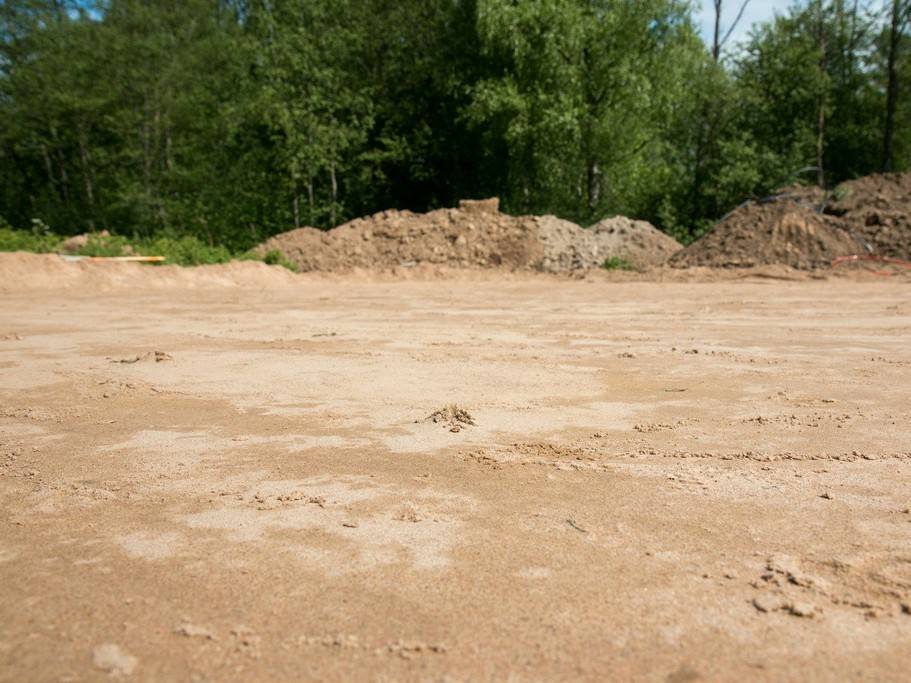

Песчаная подушка

Особое внимание уделяется песчаной подушке под УШП. Если возможно, используют для обратной засыпки песка экскаватор

Если экскаватор использовать не получается, высыпанную кучу песка приходится разбрасывать по котловану вручную

Если экскаватор использовать не получается, высыпанную кучу песка приходится разбрасывать по котловану вручную.

Расход песка. На дом 9×15 уходит 160-165 кубов песка.

Песок не просто разбрасывается по котловану, но тщательно утрамбовывается вибромашиной. Для качественной трамбовки песок постоянно проливается водой.

Каналы под коммуникации

Укладка коммуникаций начинается с точной разметки. По плану вымеряются будущие стены комнат с сантехническим оборудованием и котельной. Определяем места вывода коммуникаций, включая электрические кабели, которые планируется проложить в полу.

Для коммуникаций, в песке роются траншеи. Песчаной подушкой в траншеях создается нужный уклон. В траншеи укладываются трубы коммуникаций, бронированные кабели электропитания, пластиковые трубы электропроводки и шины заземления.

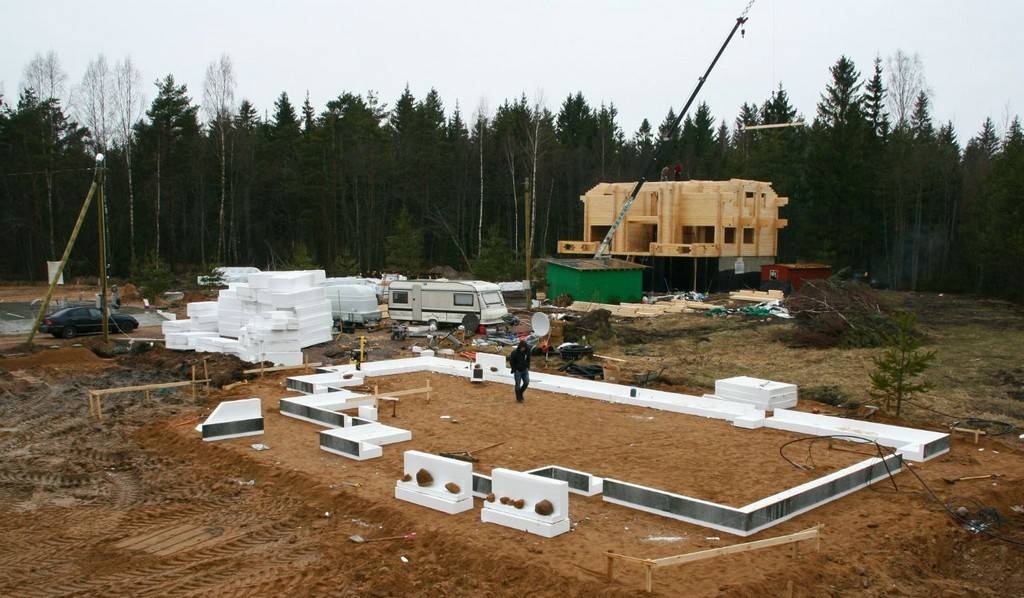

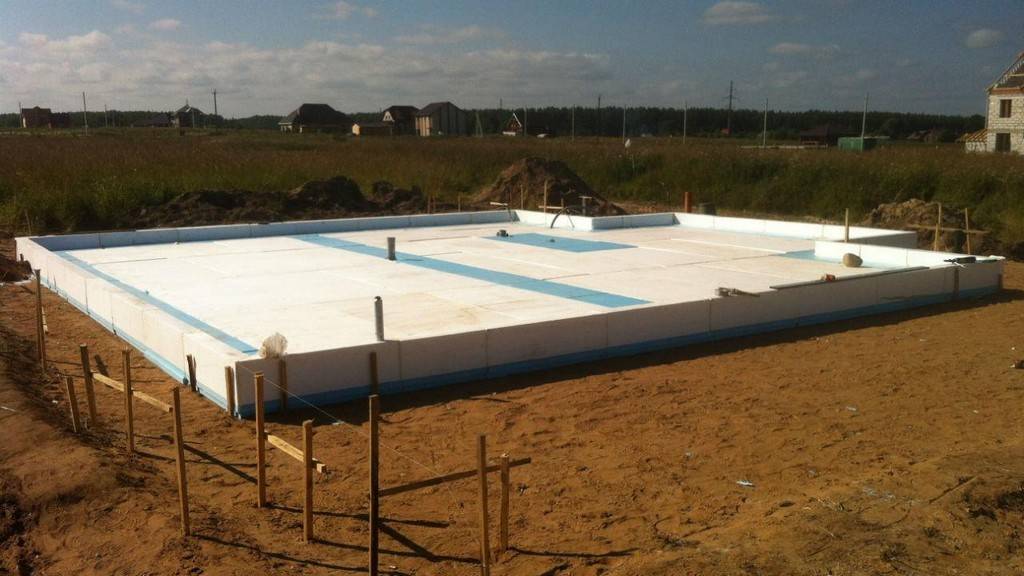

Укладка утеплителя

Утеплитель укладывается по всему периметру дома. Он не позволяет промерзать фундаменту и не дает теплу теплого пола уходить в землю. После первого слоя утеплителя прокладывается гидроизоляционный слой.

По периметру дома укладываются L-образные плиты утеплителя. Они образуют опалубку. Для защиты внешней поверхности утеплителя его закрывают плоским шифером. Верх L-образных блоков утеплителя заклеивают скотчем, от попаданий бетона.

По периметру дома с внешней стороны укладывается ряд утеплителя для создания теплой отмостки вокруг дома.

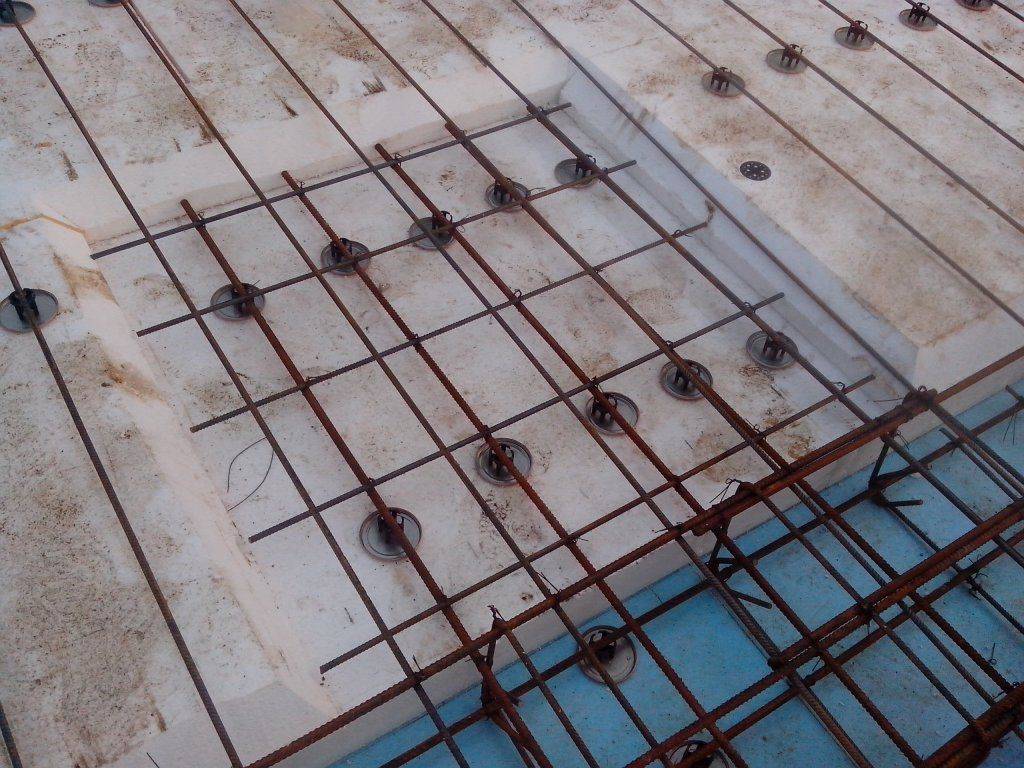

Армирование плиты

Под бетон делается армирование. Тип армирования зависит от будущей нагрузки, которая рассчитывается предварительно.

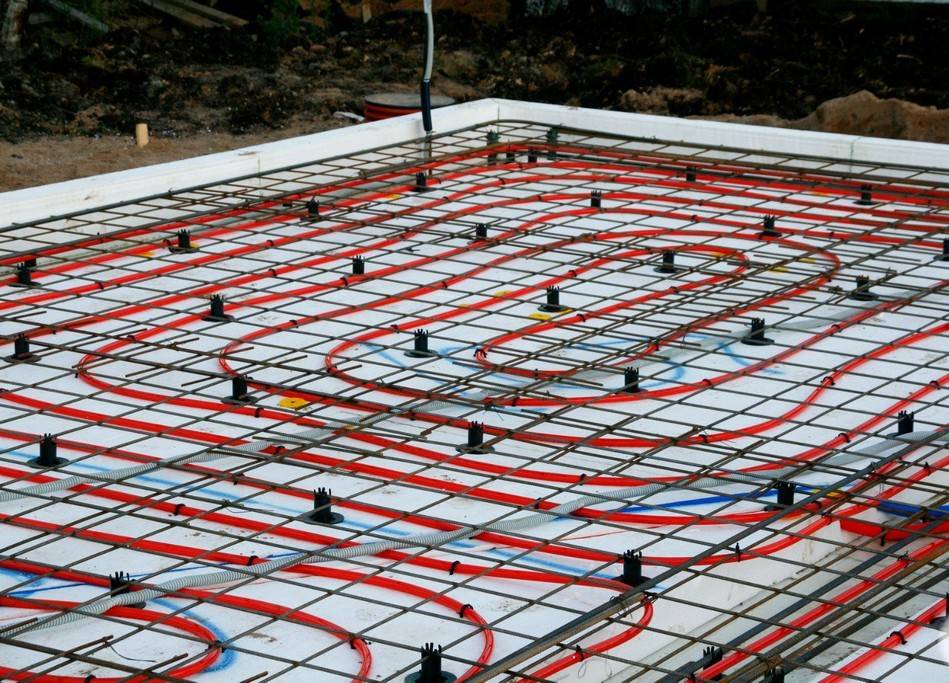

После армирования укладываются трубы теплого пола. Трубы фиксируются к арматуре и прокладываются по плану.

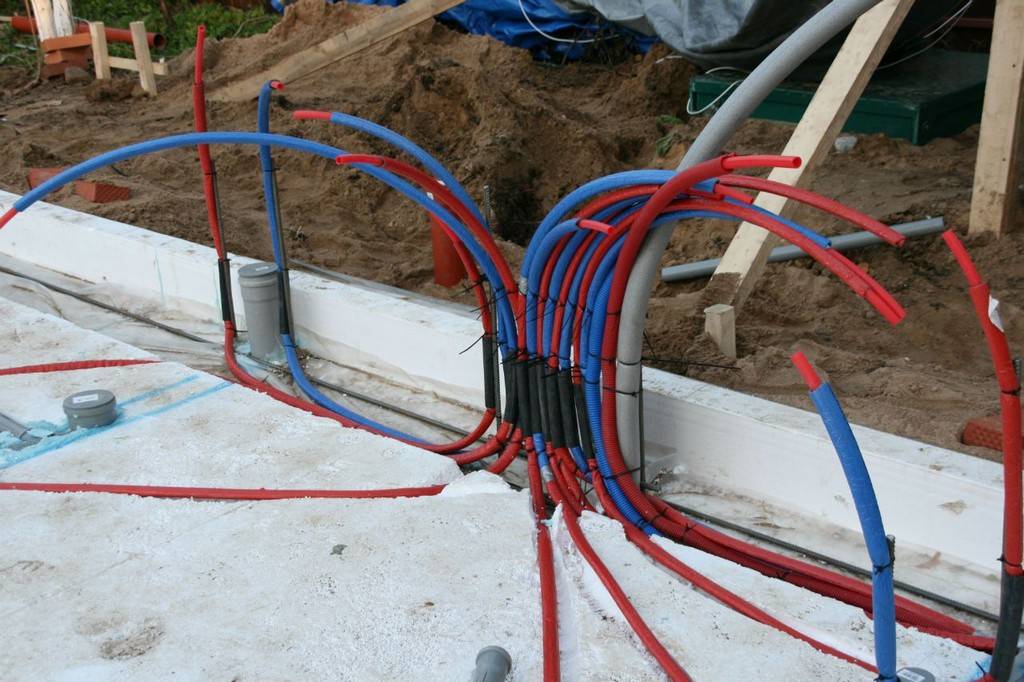

Монтаж коллектора водяного теплого пола

Все трубы теплого пола «стекаются» к месту установки коллектора теплого пола. Коллектор теплого пола монтируется сразу и проверяется нужным давлением. После заливки исправить теплый пол будет невозможно.

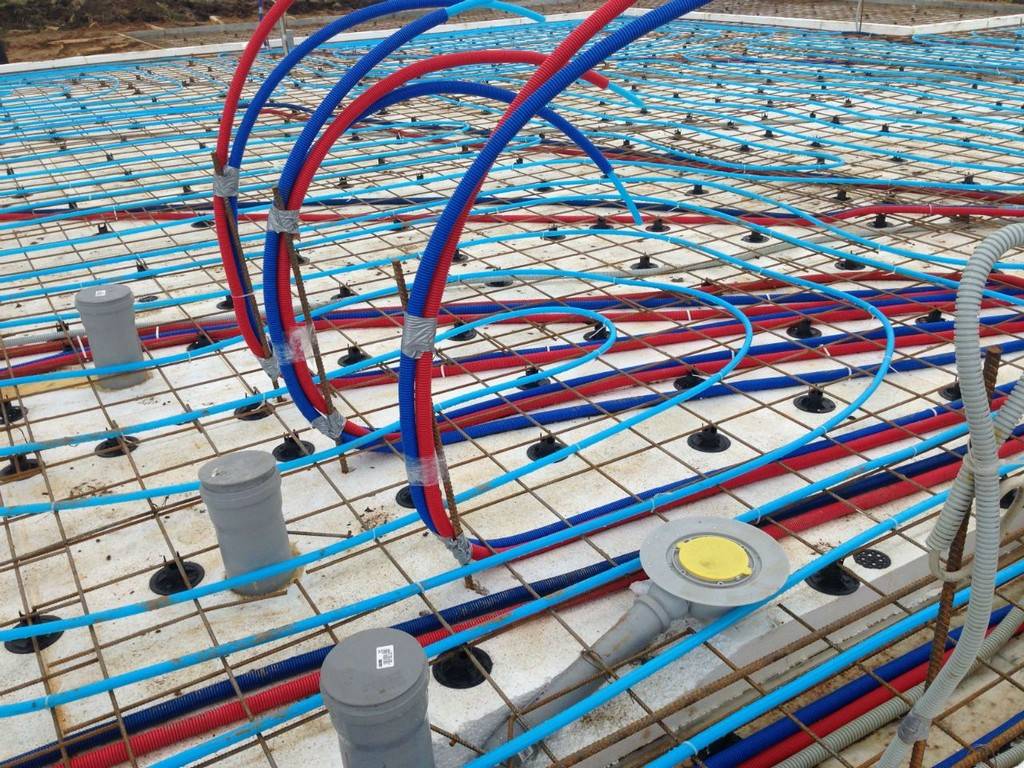

Прокладка скрытых коммуникаций

Вместе с теплым полом, прокладываются скрытые коммуникации: водопровод и трубы под электропроводку в полу. Фундамент УШП это черновой пол вашего дома.

Заливка плиты фундамента

Все проложенные коммуникации тестируются специалистами. Открытые выводы труб закрываются от попадания бетона.

Бетон закупается только на бетонном заводе с пакетом документов о качестве и результатами проб.

До полного застывания бетон укрывается полиэтиленом. После застывания бетона, он шлифуется, образуя ровный черновой пол будущего дома.

Domity.ru

фото s-stroit.ru

Другие статьи раздела: Фундамент

  • Фундамент ребристая плавающая плита (РПП)
  • Выбираем фундамент деревянного дома
  • Мелкозаглубленный фундамент
  • Фундамент на винтовых сваях
  • Строительство бутобетонного фундамента
  • Фундамент глубокого заложения
  • Столбчатый фундамент своими руками
  • Монтаж ленточного фундамента своими руками
  • Что такое ленточный фундамент
  • Фундамент УШП — утепленная шведская плита

Поделись ссылкой на статью:

Новые статьи

  • Монтаж ленточного фундамента своими руками
  • Что такое ленточный фундамент
  • Столбчатый фундамент своими руками
  • Фундамент глубокого заложения
  • Мелкозаглубленный фундамент

Когда УФФ — оптимальный выбор

Перед тем как начать строительство, в обязательном порядке проводится тщательное геологическое исследование участка, которое позволяет оценить тип грунта, насколько глубоко он промерзает, на каком уровне расположены грунтовые воды. От этих параметров и зависит технология возведения фундамента. Помимо прочего, учитываются ландшафтные особенности участка – имеются ли перепады высоты и какого типа планируется возводить дом.

Фундамент, как основа дома, должен обладать прочностью, жесткостью, выдерживать силы морозного пучения и нагрузку несущей конструкции. Присутствует и заинтересованность в энергоэффективности, учитывая стоимость энергоресурсов.

Утепленный фундамент финского происхождения возводят на местах с большим перепадом высот, он отлично выдерживает нагрузку пучинистого грунта и конструкций, например, из пеноблоков или кирпича. Если ваш участок или будущий дом обладает подобными особенностями, то УФФ станет лучшим вариантом. Он выполнит функцию энергоэффективности, станет прочной основой и готовым нулевым циклом первого этажа.

В конструкции фундаментной плиты имеется система обогрева пола, что позволяет защитить основание от промерзания и деформации, сократит утечку тепла и превратит основу дома в аккумулятор тепла. Даже в зимнее время, в момент отключения систем обогрева, фундамент долгое время отдает свое тепло помещению.

Особенности устройства утепленного финского фундамента

Финский фундамент — это отграниченное сооружение для будущего дома с утепленной стяжкой и отмосткой

УФФ представляет собой конструкцию основания дома, в которой по его периметру идет ленточный фундамент малозаглубленного типа – его реализуют в виде монолитной конструкции из армированного бетона либо сборным из блоков, опирающихся на бетонную пятку. Внутри имеется цельно залитая плоскость. Элементы разделены между собой слоем теплоизоляции и являются независимыми друг от друга. Под плитой обустраивают выравнивающую отсыпку, которая также изолирована от стяжки экструзионным пенополистиролом или аналогичного вида утеплителем.

Кроме всего прочего по технологии инженеров Финляндии предусмотрено обустраивать тепловой барьер вокруг здания, укладывая его под отмостку.

Основные недостатки монолитного УШП

Наряду с большим количеством преимуществ, имеются и некоторые существенные недостатки УШП-фундамента. Минусы этой технологии нужно рассматривать с точки зрения местности, отведённой для стройки и бюджета застройщика.

  • Большой расход цемента и наполнителей на устройство УШП.
  • Для строительства необходима ровная площадка. Если есть уклон, то увеличится расход строительных материалов.
  • Если планируется возводить большой дом, то потребуется наличие квалифицированных строителей с опытом устройства УШП.
  • Невозможность устройства подвального помещения.

Эти незначительные недостатки не умаляют достоинства УШП-фундамента. Отзывы о достоинствах домов на таких основаниях говорят о многом. Это крепкое тёплое нижнее перекрытие дома. Такой фундамент не треснет, не усядет. В доме не появится сырость. В помещениях будет комфортная температура.

На монолитной плите нет сезонных подвижек. Мой дом оштукатурен снаружи. Нет даже малейших трещин. Четвёрный год живём.

Николай

У нас не было возможности заказать миксер, чтоб произвести заливку за раз. Заливали монолит с помощью трех бетономешалок. За день управились. Теперь у нас высокий, красивый дом с тёплым полом. Классно.

Что такое УФФ?

Термин стал известным благодаря строительным форумам, но официальным не является. В соответствии с категориями СНиП речь идет о сочетании МЗЛФ и пола по грунту, при устройстве которых применена внешняя теплоизоляция.

Набирающая популярность в РФ схема фундамента от финской строительной компании Omatalo предусматривает:

  1. Мелкозаглубленный ленточный фкндамент, состоящий из бетонной подошвы сечением 600×200 и фундаментных блоков толщиной 200 мм, составляющих цоколь необходимой высоты. Обязательна тщательная трамбовка грунта обратной засыпки.
  2. Армированную цементно-песчаную стяжку толщиной 80 мм, отлитую поверх 150-миллиметрового слоя экструдированного пенополистирола (ЭППС). Перед заливкой укладывается разводка труб водяного теплого пола. Изоляционные плиты покоятся на мелкофракционном противокапиллярном щебне. Под щебнем расположена песчаная засыпка.
  3. Конструктивное разделение цоколя и плиты пола слоем ЭППС. Плита толщиной 50 — 70 мм примыкает к внутренней стороне цоколя и расположена на всю его высоту, упираясь снизу в подушку фундамента.
  4. Обустройство утепленной подмостки с помощью 120-миллиметровых плит ЭППС, установленных по внешнему периметру цоколя на глубине верха фундаментной подушки.

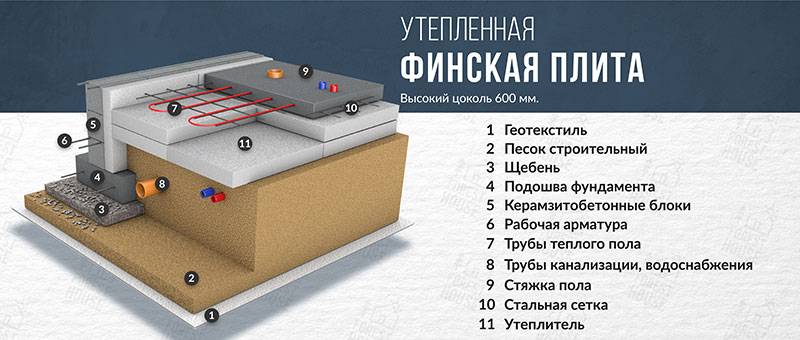

Принципиальная схема устройства УФФ — утеплённого финского фундамента

Застройщики варьируют эту схему, изменяя толщины слоев, теплоизоляционные материалы и некоторые другие компоненты. Например, вместо ЭППС под стяжкой могут быть установлены плиты ПСБ-С (наиболее прочные сорта пенопласта), а при устройстве теплого пола в некоторых случаях предпочтение отдается электрическим системам. В климатических зонах с индексом мороза более 70 000 цоколь предпочитают отливать в несъемную опалубку из экструдированного полистирола. Общим же для всех модификаций уфф остается соблюдение трех принципов:

  • МЗЛФ располагается в траншее с утрамбованным грунтом обратной засыпки;
  • теплоизоляционные слои расположены под стяжкой пола, а также между цоколем и стяжкой;
  • обязателен монтаж утепленной подмостки с примыканием к подошве фундаментной ленты.

В европейской и североамериканской практике эта схема не выделяется в особую категорию, но входит в группу противоморозных или утепленных МЗЛФ. В основном, встречаются два термина:

  • Frost Protected Shallow footing/foundations (FPSF) и
  • Insulated Shallow footing.

Как правильно выбрать и где купить финский дом

Купить готовый дом, планировка которого устраивает полностью, а цена соответствует финансовым возможностям, всегда лучше, чем ввязываться в волокиту с проектами, отслеживанием качества строительства и постоянными неожиданно возникающими несоответствиями запланированному.

Возведение финских домов сейчас настолько востребовано, что в каждом регионе обязательно найдутся 2-3 компании, занимающиеся такими постройками. Пообщаться стоит с представителями каждой фирмы, предварительно сопоставив цены финских домов с примерно одинаковой площадью и планировкой.

Имея определенную осведомленность, подготовленность, получится задавать не общие, а конкретные вопросы. При этом не придется выслушивать множественные доводы в пользу того, что приобретать жилье необходимо только у данной фирмы. Если менеджер аргументированно объяснит, почему в их компании цена финского дома из бруса выше на 10%, чем у других, стоит продолжить диалог и рассмотреть предложения.

Основными доводами, позволяющими сделать правильный выбор, могут стать:

  • длительный срок активной деятельности компании на рынке продажи строительных объектов;
  • наличие исчерпывающих данных о качестве сырья и технологии строительства;

Покупая готовый дом, следует убедиться в наличии всех сопроводительных документов и сертификатов

  • гибкая система оплаты;
  • наличие официальных документов, подтверждающих статус компании: дипломов, сертификатов, грамот.

Что это такое?

УШП-фундамент представляет собой монолитное основание, выложенное из шведских плит, имеющих утепление по всей площади и периметру подошвы. Такой фундамент является готовым черновым полом для первого этажа, в него, помимо коммуникаций, можно также встраивать систему подогрева.

Закладку плит выполняют неглубоко, так как в их состав входит качественный утеплитель – пенополистирол, который надежно защищает основание снизу от промерзания. Кроме этого, строительный материал содержит частицы графита, которые делают плиты прочными и устойчивыми к силовым нагрузкам и воздействию солнечных лучей

Также стоит отметить, что УШП-фундамент никогда не дает усадки – это очень важно при строительстве зданий на участках с проблемным грунтом

Шведские плиты отличаются от обычных многослойных конструкций тем, что существенно снижают затраты на возведение основания. Такие элементы могут применяться, например, в домах, размещенных в зонах с суровыми климатическими условиями, где наблюдается низкий температурный режим и повышенная влажность почвы в весенний и осенний период, ведь эти фундаменты устойчивы к морозу и защищают строение от тепловых потерь.

Также они идеально подходят и для зданий, в которых планируется нетрадиционное отопление с применением водяного обогрева. Тепловые магистрали устанавливают непосредственно внутри плит, и они передают тепловую энергию от носителя на всю поверхность основания.

Когда постройка осуществляется на проблемной почве, то это тоже повод для использования УШП-технологии. Благодаря многослойной конструкции, которая дополнительно усилена прочной арматурой и залита бетоном, основание получается надежным и позволяет сооружать дома на грунте с повышенной концентрацией торфа, глины и песка.

Для строительства многоэтажных зданий, высота которых превышает 9 м, эти плиты также являются незаменимым элементом. УШП-плиты обеспечивают устойчивость каркасов, а также укрепляют бревенчатые срубы и строения из пустотелых панелей.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
