Виды и размеры пластиковых воздуховодов для вентиляции, элементов, решеток, люков

Что потребуется для монтажа?

В первую очередь составляется план (схема) вентиляционной системы. В него входят:

  • вытяжка, которой необходимо обеспечить каждое помещение;
  • в вытяжных каналах надо предусмотреть отверстия для удаления конденсата;
  • если приходится делать длинные участки, то лучше снабдить их дополнительными вентиляторами (для усиления напора);
  • обозначение мест для обратных клапанов: чтобы улучшить эффективность вентиляторов.

Среди необходимых инструментов должны быть:

  1. Бокорезы.
  2. Кисточка для нанесения герметика.
  3. Защитные перчатки.
  4. Ножовка по металлу или по пластику, острый нож.
  5. Рулетка, карандаш.
  6. Хомуты для крепежа.

Этапы монтажа

Работа выполняется поэтапно:

  1. Рассчитывается длина, диаметр труб, количество связующих элементов и выходов. Если необходимо подогнать размеры труб, то они просто нарезаются ножовкой.
  2. Заусенцы и неровности удаляются инструментом для снятия фаски, наждачной бумагой либо специальным ножом.
  3. При соединении труб, если не используются дополнительные элементы сцепления, надевать одну на другую надо минимум на 50 мм длины, а для закрепления смазать герметиком. Герметик для скрепления лучше брать силиконовый.
  4. Трубы подсоединяются к вытяжке, находящейся в стене здания.
  5. Финальным этапом является проверка на герметичность. Для этого подключают мощный вентилятор и следят за потоком воздуха: за тем, какое количество доходит до нужных точек, нет ли утечек в местах соединений, правильно ли работают обратные клапана.

Сложные системы (с большим количеством изгибов, соединений и разветвлений) собираются на полу, а уже потом встраиваются в общую вентиляционную сеть. При необходимости применяются переходники для объединения металлических и пластиковых труб. К примеру, это полезно, если подсоединить кухонную вытяжку (с металлическим каналом) к пластиковой вентиляционной системе.

Особенности монтажа

Монтаж легких пластиковых воздуховодов достаточно прост и может осуществляться даже непрофессионалом. Особенности процесса рассмотрим на примере сборки системы для кухонной вытяжки.

Установка пластикового воздуховода для кухонной вытяжки осуществляется в 13 этапов:

Составьте схему. Выполните схематический чертеж кухни с указанием размеров, отметьте на чертеже места размещения будущей вытяжки и выхода общедомовой шахты или вытяжного канала. Отметьте траекторию прокладки воздуховодов. Разметьте точки крепления кронштейнов и шпилек к стене или потолку.
Подберите комплектующие. Согласно составленной схеме рассчитайте необходимое количество труб и фасонных элементов, их длину и диаметр. Составьте список. Включите в него необходимое количество муфт, ниппелей, хомутов, кронштейнов, шпилек для соединения деталей и крепления конструкции к стене. Также потребуется герметик и монтажная пена.
Закупите оборудование согласно списку.
Подготовьте вентиляционное отверстие. Если в кухне нет готового вентканала, необходимо просверлить отверстие соответствующего диаметра, который зависит от технических характеристик вытяжки (рекомендуемые размеры можно посмотреть в сопроводительных документах). Зачистите края с помощью шлифовального бруска.
На полу соедините прямые части воздухопровода с помощью муфт. Фасонные элементы сопоставьте и закрепите ниппелями. Места соединений обработайте герметиком. При выполнении работ без привлечения специалиста в домашних условиях используют средства на водной базе или содержащие растворитель. Кроме герметиков, для обработки стыков допускается использовать мастики или специальные ленты. Выбор способа герметизации швов прежде всего будет зависеть от условий эксплуатации вентиляционной системы.
Отметьте строительным карандашом места для установки кронштейнов и шпилек согласно схеме. Проверьте корректность их размещения, при необходимости подкорректируйте. Установите удерживающие устройства.
Пластиковый сборный вентиляционный канал предварительно прикрепите к удерживающим устройством без окончательной фиксации

Важно оценить степень распределения нагрузки. При необходимости уберите или добавьте крепления

Точно так же примеряют выводной конец системы к вентиляционному отверстию.
Примерьте кухонную вытяжку к месту будущего крепления, проверьте, достаточна ли длина воздуховодов для подключения. При необходимости обрежьте излишки или нарастите трубу.
Хорошо закрепите воздухопровод на кронштейнах или шпильках. Проверьте надежность конструкции.
Закрепите выводной конец воздуховода в вентиляционном отверстии с помощью монтажной пены.
Подключите воздухопровод к вытяжке изнутри.
Установите и закрепите вытяжку.
Проверьте работоспособность системы.

Формы и размеры пластиковых элементов вентиляции

элементы пластиковой вентиляции

Для обустройства систем вентиляции выпускают воздуховоды из пластика различных видов и размеров:

  • прямоугольного сечения,
  • круглого сечения,
  • гофрированные.

Круглые воздуховоды более экономичны и эффективны, внутренние стенки беспрепятственно пропускают воздух без завихрений и снижения давления.

Прямоугольные пластиковые вентиляционные воздуховоды снижают скорость движения воздушного потока. Этот фактор непременно следует учитывать при подборе мощности оборудования. Но из пластиковых прямоугольных воздуховодов очень удобно формировать плоские вентиляционные системы, занимающие минимум пространства. Именно поэтому пластиковая прямоугольная вентиляция пользуется большой популярностью среди владельцев загородных домов.

гибкие воздуховоды очень удобны

Гибкие пластиковые воздуховоды для вентиляции устанавливают в основном на коротких изогнутых участках. Гофры создают довольно большое сопротивление воздуху, поэтому шумны, а также понижают общую эффективность системы.

Размеры пластиковых воздуховодов для вентиляции:

  • Круглые воздуховоды производятся диаметрами 55 150 мм,
  • Прямоугольные пластиковые воздуховоды для вентиляции: 6 х 12 см, 6 х 20,4 см,
  • Гибкие гофрированные воздуховоды производятся диаметрами от 10 до 50 см. Длина одного куска трубы может составлять до 20 метров.

Все виды пластиковых комплектующих:

  • повороты,
  • уголки,
  • переходники,
  • развилки,
  • держатели-соединители,
  • муфты,
  • отводы,
  • фланцы,
  • редукторы,
  • тройники.

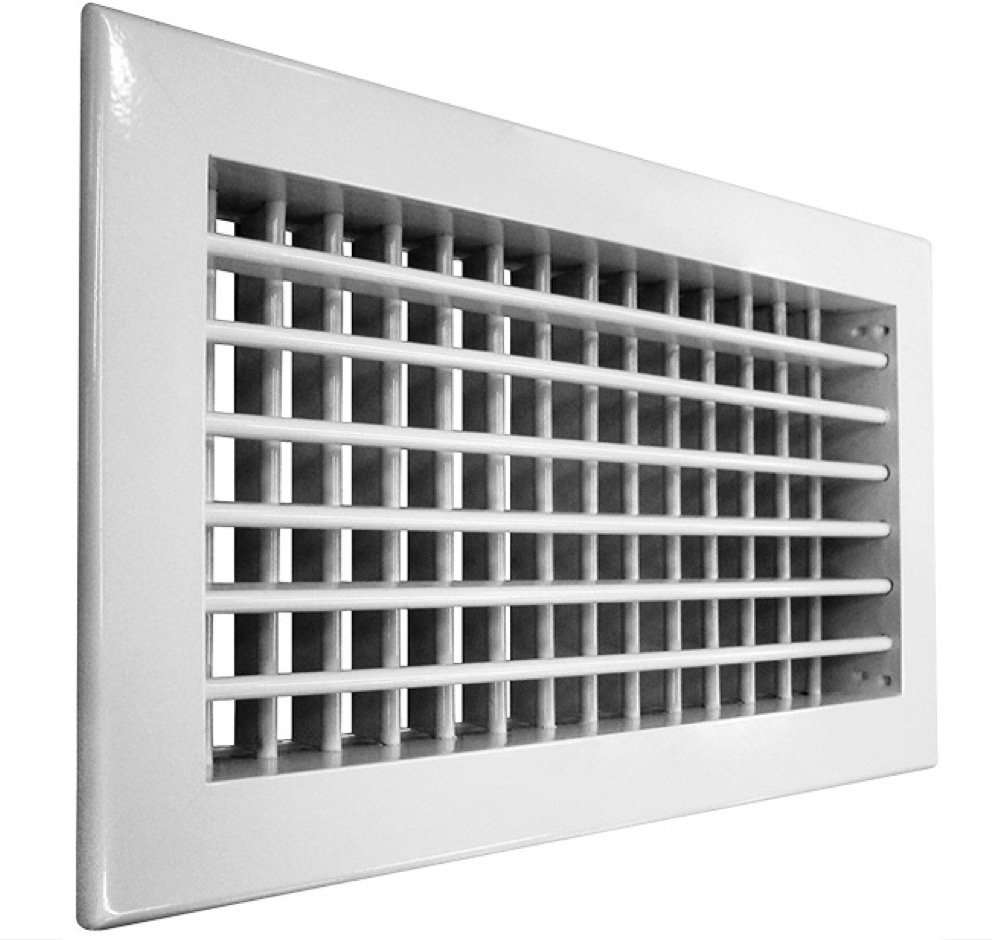

Пластиковые вентиляционные люки и решетки

Вентиляционная решетка это начало и окончание любой воздухообменной системы. Пластиковые вентиляционные решетки оформляют входы в трубы и рассеивают воздух, не позволяя ему двигаться единым потоком. Изготавливают вентиляционные решетки из пластика, различных металлов и даже дерева.

Алюминиевые, деревянные и пластиковые вентиляционные решетки конструктивно могут быть разных видов:

  • инерционными,
  • регулируемыми,
  • нерегулируемыми.

Как правило, модели из пластика выполняются нерегулируемыми.

В зависимости от локализации решетки называются:

  • переточными,
  • внутренними,
  • наружными.

вентиляционные решетки с жалюзи и отводом для кухонной вытяжки

Переточные или дверные пластиковые вентиляционные решетки размещают в нижней части межкомнатных дверей. Они обеспечивают движения воздуха между комнатами квартиры. Дверные пластиковые вентиляционные решетки могут оборудоваться жалюзи, которые перекрываются, преграждая распространение света и звуков. Пластиковые вентиляционные решетки изготавливают различных размеров от 30 х 15 см до 60 х 25 см.

Внутренние накладные пластиковые решетки для вентиляции используются в квартирах и офисах для оформления входа в вентиляционную сеть. Некоторые модели накладных пластиковых вентиляционных решеток снабжаются поворотными планками, направляющими воздух. Пластиковые накладные вентиляционные решетки производятся обычно небольшого размера, есть дизайнерские модели, служащие дополнительным украшением.

Наружные вентиляционные решетки чаще делают не из пластика, а стали или нержавеющих сплавов, размер их может быть достаточно большим, в зависимости от сечения воздуховодов. Также как пластиковые, независимо от размера, эти вентиляционные решетки всегда оборудуются жалюзи. Часто по проекту предусматривается и обратный клапан. Зимой клапан перекрывается и холодные потоки ветра не проникают в помещение.

Пластиковые вентиляционные люки

вентиляционные люки разных размеров

Пластиковые вентиляционные люки именуются еще ревизионными. Их можно устанавливать на потолке, в стене или вентиляционном (сантехническом) коробе. Через пластиковый люк можно легко добраться до вентиляционных узлов, счетчиков воды или других важных коммуникаций, скрытых декоративной отделкой.

Люки выполняются из качественного пластика АБС белого цвета.

В продаже есть типовые размеры пластиковых вентиляционных люков от 10х10 до 40х60 см.

В зависимости от способа установки распашная дверца открывается направо или налево. Чтобы ее открыть, необходимо лишь слегка нажать на поверхность.

Закрепляется люк на клей или раствор.

Особенности сборки и монтажа пластиковых вентиляционных систем

Монтаж вентиляционных систем — довольно кропотливое занятие, так как в большинстве случаев вентиляция проходит в стенах и перекрытиях.

Но, в любом случае, установка пластикового трубопровода намного проще и быстрее, чем изделий из металла.

  1. В первую очередь необходимо построить план вентиляционной системы, четко произведя все замеры, вплоть до миллиметра.
  2. Если трубы длиннее необходимого, их можно подпилить обычной ножовкой, болгаркой или специальным труборезом.
  3. Если же длины одного изделия не хватает, оно соединяется с другим с помощью муфты.
  4. Все соединения (муфты, тройники, редукторы и т.д.) можно производить с помощью фасонных изделий с готовой резьбой либо «садить» их на клей (холодная сварка).

  1. Так как обычно воздуховоды прокладываются под потолком, система соединяется посекционно на полу, после чего крепиться к потолку с помощью специальных опор и крепежей.
  2. Для обеспечения лучшей герметичности места стыков труб можно замазать силиконовым герметиком.

Нельзя устанавливать метизы непосредственно в воздуховод, так как это может нарушить герметичность системы, а также приведет к налипанию пыли на объект, торчащий внутри трубы.

Преимущества и недостатки

При устройстве вентиляции обычно используют металлические, пластиковые и гибкие гофрированные трубы, зачастую совмещая их на разных участках для достижения максимальной производительности.

Вид трубПреимуществаНедостатки
Металлические
  • прочность;
  • длительная эксплуатация;
  • не накапливают грязь;
  • гладкая поверхность увеличивает скорость прохода воздушных масс;
  • устойчивы к перепадам давления и температуры;
  • устойчивы к УФ-лучам.
  • гулкость;
  • при монтаже нужны специальные инструменты для достижения герметичности соединений;
  • относительно большой вес усложняет процесс монтажа.
Пластиковые
  • эстетичность;
  • малый вес упрощает монтаж даже на сложных узлах;
  • низкая шумность;
  • гладкие стенки повышают скорость транспортировки воздуха;
  • недорогая стоимость;
  • долговечность.
  • разрушаются под действием низких температур и становятся хрупкими под влиянием УФ-лучей;
  • пожароопасны.
Гибкие
  • растягиваются и сдвигаются на требуемую длину;
  • принимают любые кривые формы;
  • работоспособны в температурном диапазоне от -30 до 1200.
  • гофрированность снижает скорость транзита воздушного потока;
  • накапливают на поверхности пыль, гарь и копоть;
  • хрупкие и ломкие.

Рекомендуем ознакомиться: Самостоятельная установка теплообменника самоварного типа на трубу дымохода

Чтобы нивелировать имеющиеся недостатки разных видов воздуховодов и создать надежную и производительную систему вентиляции, при проектировании иногда применяется методика совмещения.

Так, основные магистрали монтируются из металлических труб, от них по помещениям расходятся аккуратные пластиковые или текстильные элементы, а на кухне и в санузле при устройстве принудительной вентиляции монтируются для удобства гофрированные изделия.

Бытовая вентиляция из пластика

Образцы пластиковых вентиляционных труб и деталей для их соединения

В условиях нашей нынешней действительности вентиляция в частном доме из пластиковых труб становится гораздо выгоднее, чем использование жестяных  и алюминиевых воздуховодов. Вентиляционные трубы пластиковые, как круглого сечения, так и прямоугольные, приятно отличаются своим эстетически безупречным внешним видом. Покупатель может выбрать изделия именно того цвета, который будет гармонировать с интерьерной гаммой в его доме. Стоимость пластиковых воздуховодов ощутимо меньше их металлических аналогов, а монтаж вентиляции из пластиковых труб своими руками предельно прост и доступен даже непрофессионалу.

За последние годы пластиковые трубы для вентиляции сумели выйти в лидеры по объемам их производства и по показателям продаж. Это свидетельствует, что множество покупателей успело оценить надежность пластмассовых труб для вентиляции и удобство пользования ими. Нам, как потребителям, предлагаются не только трубы вентиляционные пластиковые для вытяжки, но в дополнение к ним полный набор переходников, муфт, заглушек, решеток и других компонентов системы вентиляции в частном доме из пластиковых труб. Фасонные элементы соответствующей конфигурации позволяют при необходимости производить сочленение круглых в сечении воздуховодов с прямоугольными.

По типу материала, из которого они изготовлены, трубы пластиковые вентиляционные бывают разных видов, несколько различающихся отдельными свойствами:

  • полиэтиленовые — известные своей гибкостью и износостойкостью;
  • поливинилхлоридные (ПВХ) — обладающие высоким порогом сопротивления возгораемости и нечувствительные к UV-излучению;
  • полипропиленовые — отличающиеся исключительной прочностью и обладающие химической инертностью к агрессивным веществам.

Подбор дефлектора

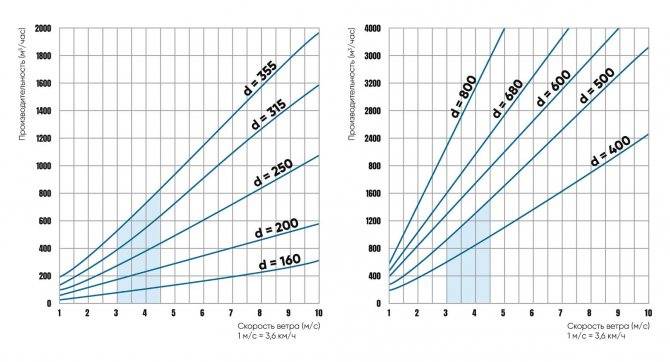

Производительность дефлектора зависит от его размера и средней скорости ветра в регионе где он установлен. Для каждого помещения число и размер дефлекторов определяется индивидуально в ходе вентиляционного расчета.

Пример. Проблемы вентиляции с/х объекта: курятник. Наблюдается слабая вентиляция: высокая влажность, высокое содержание аммиака. Курятник находится в г. Хабаровск.

Количество голов: 500 шт Средний вес: 1,5 кг Норма воздухообмена на 1 кг веса: 4 м3/ч Скорость ветра в регионе: 4,5 м/с

Общий вес куриц в курятнике 500 х 1,5 = 750 кг,

общий объем удаляемого воздуха 750 кг х 4 м3/ч = 3000 м3/ч.

С таким объемом воздуха справятся два дефлектора диаметром 500 мм (при средней скорости ветра в регионе каждый удаляет 1600 м3/ч воздуха), три дефлектора диаметров 300 мм (1100 м3/ч) или восемь дефлекторов диаметром 200 мм (400 м3/ч). Выбор дефлектора зависит от количества шахт и существующих диаметров труб.

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м?/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м?/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х Lnorm, где

L – мощность приточной вентиляции, м?/ч;

N – число людей;

Lnorm – нормированное значение расхода воздуха на человека (типовое – 60 м?/ч, в состоянии сна – 30 м?/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м?/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м?;

H – вертикальные размеры помещения (высота), м?.

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

  • комнаты и квартиры – 100-500 м?/ч;
  • коттеджи – 500-2000 м?/ч;
  • офисы – 1000-10000 м?/ч

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

Sc = L х 2,778 / V, где

Sc – расчетный размер сечения провода, см?;

L – расход воздуха, м?/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см?;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.

Дополнительные элементы пластиковой вентиляции

Фильтры ставят не только для очистки воздуха: они также обеспечивают сохранение всех элементов вентиляционной системы.

Частицы, попадающие с воздухом (как микро, так и макро) приводят к порче поверхности. В идеале для помещений побольше или подразумевающих грязь (мастерские, гаражи) рекомендуется ставить несколько видов фильтров – угольные, волоконные, мешочные, металлические и др. Фильтр предварительной очистки рассчитан на крупные элементы.

Естественный воздухообмен производится за счет разницы давления на улице и в помещении (на улице давление выше, в здании – ниже, из-за вентшахт и вытяжек, поэтому воздух будет поступать снаружи внутрь). Для этого устанавливаются приточные клапана.

Чтобы не зависеть от климатических условий, подключают вентиляторы для притока или вытяжки воздуха с определенной интенсивностью. Такие устройства называются приточными или вытяжными (или приточно-вытяжными, если они могут работать в обе стороны) установками.

Пластиковый анемостат

Анемостат используют для прикрытия выходящей трубы вентиляции в помещении.

Это короткий отрезок трубы с заглушкой в виде плоского круга, монтажного фланца, который двигается перпендикулярно трубе (по сути – тот же клапан, только выполнен по-другому). Благодаря данной заглушке можно вручную регулировать приток воздуха в помещении, закручивая или раскручивая круг и тем самым уменьшая или увеличивая отверстие между ним и трубой. Также анемостат выполняет и декоративную функцию (прикрывая отверстие вентканала).

Виды по месту установки

В зависимости от своего назначения решетки систем вентиляции разделяют на приточные, вытяжные и смешанного типа.

На характеристики перегородок также влияет их размещение в здании.

Внутренние

Распространенный вид вентиляционных решеток. Они бывают 3 видов:

  1. Щелевые. Популярны в помещениях, где необходимо сделать перегородку незаметной.
  2. Накладные. Подходят для домов с естественной тягой. Могут дополнительно снабжаться сеткой от насекомых. Подвижные ламели позволяют регулировать воздухообмен.
  3. С обратным клапаном. Вид инерционной решетки, препятствуют проникновению встречных воздушных потоков.

Встречаются также внутренние переточные решетки. Их монтируют в межкомнатные двери или перегородки, поскольку их задача – перемещение воздушных масс из одного помещения в другое. Клапаны у этих моделей отсутствуют.

Внутренние пластиковые решетки.

Наружные

Данный вид предназначен для применения с уличной стороны здания. Их функция заключается в защите от попадания влаги и животных-паразитов в помещение и в препятствии проникновению прямых солнечных лучей.

Подразделяются на несколько типов:

  1. Цокольные. Устанавливают в основном для предотвращения проникновения в подвальный этаж грызунов.
  2. Напольные. Выполняют задачу воздухообмена между 2 уровнями – верхом и низом. Могут быть как стационарными, так и с возможностью регуляции.
  3. Фронтальные. Служат для вытяжки в чердачной части дома. Назначение определяет внешний вид: они изготавливаются с широким кантом.
  4. Дверные. Эти модели эффективны, когда необходима естественная конвекция. Дизайн изделия зависит от строения и стиля входной двери.

Наружные дверные решетки для вентиляции.

Комбинированные

При невозможности разделения путей для забора наружного воздуха и для отдачи затянутого из помещения применяют совмещенные приточно-вытяжные конструкции.

Принцип действия основан на том, что с боковых сторон происходит забор потока с улицы, а выброс происходит через канал, проходящий сквозь полость для наружных масс. Встречаются в вертикальном или горизонтальном исполнениях.

Комбинированные вентиляционные решетки.

Сечение и размеры воздуховодов

Теперь рассмотрим виды и размеры пластиковых воздуховодов для вентиляции. По форме сечения короба бывают прямоугольные (квадратные) либо круглые. Оба вида бывают жесткими и гибкими. Для изготовления жестких коробов используются специальные формы. Толщина стенки жестких каналов составляет 3 мм.

Гибкие воздуховоды имеют гофрированную поверхность. В процессе изготовления слой пластика закрепляется на проволочном каркасе. Их проще монтировать, потому что можно гнуть под нужным углом.

Рассмотрим особенности плоских и круглых каналов отдельно.

Плоские каналы

Из-за особенностей производства прямоугольные короба стоят дороже на 20-30 процентов, чем их круглые собратья. Однако производительность этой вентиляции ниже. Еще одним недостатком является наличие швов, которые появляются из-за соединения двух составляющих частей. Вследствие дополнительных швов производительность вентиляции снижается. На поворотах и углах возникает дополнительный шум, поэтому приходится использовать звукоизоляцию.

Воздуховоды прямоугольного сечения, которые применяются в бытовых целях, выпускаются со следующими габаритными размерами:

  • высота короба может быть 5,5 или 6 см;
  • длина канала бывает 35, 50, 100, 150, 200 и 250 см;
  • ширина – 11, 12,2 и 20,4 см;
  • толщина стенки бывает от 2 до 8 мм.

Толщина стенки зависит от сечения канала. Чем оно больше, тем толще стенка. Это нужно для сохранения геометрических размеров короба. Иногда для экономии материала короткую стенку плоского короба делают более тонкой, чем широкую.

Несмотря на худшие характеристики, чаще применяются плоские воздуховоды, потому что они легче скрываются за навесными шкафами. Кроме этого, их проще проложить за подвесным или натяжным потолком. Потолочное покрытие придется понизить незначительно.

Круглые каналы

Круглые пластмассовые воздуховоды для вентиляции имеют высокую пропускную способность. Поскольку короба не имеют швов, обеспечивается высокая герметичность системы вентиляции. Воздуховоды круглого сечения пользуются популярностью, потому что стоят дешевле. Минусом круглых каналов является то, что скрыть их довольно сложно.

Сечения круглых коробов из пластика – 100, 125, 150, 200 мм. Но есть каналы с диаметром до 240 см, которые применяются в производственных помещениях. Короба продаются отрезками длиной по 0,5 метров, а также 100, 150, 200 и 250 см.

Виды пластика для вентиляции

изделия из различных видов пластмасс

Детали пластиковых вентиляционных систем изготавливают из трех видов пластмасс:

  • полиуретана;
  • полихлорвинилхлорида или ПВХ;
  • полипропилена.

Наиболее широко применяются в различных системах вентиляции прямоугольные пластиковые трубы из полихлорвинилхлорида, они могут быть легкого или среднего типа. ПВХ-трубы самые дешевые и надежные.

Полипропиленовые воздуховоды всем хороши, но намного дороже ПВХ. Так как полипропилен менее крепок, стенки деталей делаются толще, значит, требуются более мощные крепления.

Полиуретановые трубы достаточно дороги, поэтому распространены меньше. А поверхность внутри труб может иметь шероховатости, что снижает аэродинамические свойства изделий.

Свойства ПВХ-вентиляции:

  • долговечность: срок службы — 50 лет, изделия сохраняют цвет, форму, физические свойства;
  • экологическая безопасность;
  • химическая нейтральность;
  • герметичность;
  • просто устанавливаются и обслуживаются;
  • имеют малый вес;
  • недороги.

Трубы запрещено устанавливать для транспортировки паров и воздушных смесей температурой выше 80 градусов Цельсия. Именно это свойство значительно ограничивает возможности использования пластиковых изделий для вентиляционных систем на промышленных предприятиях.

Сфера применения пластиковых комплектующих для вентиляции: любые бытовые, общественные и производственные помещения, не относящиеся к I и II классам пожарной опасности.

Не устанавливают пластиковую вентиляцию на следующих объектах:

  • производство с выделением горячего пара и открытого огня;
  • сауны и бани;
  • дымоходы и каминные трубы;
  • вентиляция твердотопливных котлов.

Где можно устанавливать пластиковую вентиляцию

Установка пластиковой вентиляции кажется совершенно логичным действием, так как воздух – это максимально легкая среда, и трубам не приходится выдерживать особых нагрузок. Тем не менее, монтаж пластиковой системы имеет ограничения согласно законодательства РФ: устанавливать вентиляционные системы из пластика можно только в строениях не выше двух этажей, независимо от того, жилые это помещения или нет.

Нельзя ставить пластиковую вытяжку в многоэтажных домах (выше 2-х этажей). Ограничение связано с относительной пожароопасностью пластиковых изделий. В случае возникновения пожара (температура огня превышает +800 — +900°С) все пластмассовые трубы однозначно подвергнутся горению, а сквозной воздуховод будет способствовать распространению огня в другие помещения.

Также иногда у потребителей возникает вопрос, можно ли устанавливать пластиковую вытяжку над печкой, ведь от плиты поднимается горячий воздух. Так как пока воздух от горящего газа или парящей кастрюли дойдет до вытяжки, его температура падает до допустимых значений, следовательно, пластиковая вытяжка над печкой не будет деформироваться.

Варианты маскировки вытяжных воздуховодов

Вентиляционные системы для кухонных помещений помимо основного своего назначения должны удачно вписываться в интерьер. Проще всего замаскировать пластиковые вентиляционные трубы прямоугольного сечения. Например, их можно проложить над навесными шкафами под потолком, а потом покрасить в тон цвета стен. Также для вентиляционных пластиковых труб предусматривают место в кухонной мебели.

Отличным вариантом станет сооружение особой конструкции под пластиковый воздуховод в процессе монтажа натяжного или подвесного потолка. При наличии уже готовой системы вентилирования, ее можно задекорировать специальным коробом. Он бывает самых разных форм, цветовых решений. Его сооружают так, чтобы в случае необходимости был обеспечен легкий и быстрый доступ к коммуникациям.

Некоторые компании, производящие системы воздухоотведения, рекомендуют приобретать все элементы для них в комплекте, в результате чего и вытяжка, и пластиковые трубы имеют один цвет и их не приходится дополнительно маскировать.

В отечественных гипермаркетах Леруа Мерлен вентиляционные трубы и различные конструкционные детали к ним от проверенных международных компаний продают в большом разнообразии сортимента по доступным ценам. Вся предлагаемая продукция имеет высокий уровень качества.

Монтаж пластиковой вентиляции своими руками

вытяжная вентиляция с пластиковыми воздуховодами

Монтируя пластиковую вентиляцию своими руками, между собой трубы соединяются методом спаивания (намертво), на фланцы или раструбы. Второй и третий варианты позволяют легко заменить поврежденный участок. Воздухонепроницаемость и влагонепронецаемость пластиковой вентиляции при монтаже своими руками достигается за счет использования герметиков и резиновых прокладок.

Воздуховоды крепятся между собой на силиконовый герметик.

Резать круглые и прямоугольные пластиковые части вентиляции легко с помощью ножовки или остро заточенного ножа.

Чтобы своими руками смонтировать пластиковую вентиляцию, понадобятся инструменты:

  • ножовка,
  • нож,
  • карандаш,
  • бокорезы.

И материалы:

  • хомуты для крепежа,
  • мастика,
  • герметик.

Итоги и выводы

Воздуховоды из полипропилена можно установить своими руками, потому что процедура не требует владения специальными знаниями и практическими навыками.

Система вентиляции, оснащенная полипропиленовыми трубами, во многом превосходит конструкции, изготовленные из оцинкованного металла.

Основным преимуществами таких труб являются практичность и экономичность, поэтому они доступны для широкого круга населения. Они совместимы с как с отдельно стоящим оборудованием системы вентиляции, так и с модульной разновидностью.

Чтобы система функционировала нормально, без сбоев, следует привлечь специалистов для ее установки.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
