Вентиляционные клапаны на решетках и пластиковых окнах для создания оптимального микроклимата в квартире

Виды вентиляционных клапанов, устанавливаемых на окна

Приточный оконный вентиляционный клапан AIR-FLOW

На сегодняшний день рынок строительных материалов готов предложить конечному покупателю несколько видов подобных устройств, отличающихся объемами пропускаемого воздуха и удобством эксплуатации.

Перечислим такие устройства:

Фальцевые клапана

Получили наибольшее распространение в силу своей невысокой стоимости. Их простая конструкция за счет разницы давлений подразумевает подачу воздуха с улицы внутрь помещения через небольшого размера притворы.

Малоразмерность притворов благоприятно сказывается на шумоизоляции – она остается на высоком уровне, однако недостаточная пропускная способность клапана не дает в полной мере насытить помещение свежим воздухом. Фальцевые решения добавляются к окнам и не требуют их демонтажа.

К преимуществам таких моделей клапанов для проветривания относятся:

  1. Возможность установки без демонтажа стеклопакета.
  2. Доступная цена.
  3. Простота монтажа.
  4. Допускается автоматизация.
  5. Часто оснащены датчиками влажности.

Климатические клапаны для проветривания хорошо сохраняют теплоизоляционные характеристики профилей и стеклопакетов.

Щелевые клапана

Обладают средней пропускной способностью, так как их исполнение предусматривает немного большие отверстия для поступления воздуха. Устанавливаются в верхней части створки окна без необходимости его демонтажа.

Стандартная ширина такого устройства – 17-40 см, высота – 12-16 см. Представлен универсальным блоком либо двумя блоками, наружным и внутренним. Пропускная способность хорошая, стоит недорого.

Преимущества таких видов приточных клапанов на пластиковых окнах:

  1. Допустим монтаж без снятия стеклопакета.
  2. Сохраняет тепло- и звукоизоляционные характеристики окна.
  3. Хорошая пропускная способность (около 20 куб.м/ч).

Для монтажа щелевых вентиляционных клапанов для проветривания с двумя блоками потребуется фрезеровка блока. Однако дешевые модели этого недостатка лишены.

Накладные клапана

В их конструкции заложен наибольший запас пропускания воздушной среды. Одновременно с таким несомненным плюсом в системе присутствует существенный изъян: ее наличие должно учитываться при снятии размеров под установку окна. Другими словами на уже смонтированное пластиковое окно накладной вентиляционный клапан закрепить не получится.

Это особые ручки на ПВХ окна, заменяющие обычную. На эстетизм конструкции они не влияют, но повышают эффективность.

Особенности:

  1. Необходима подгонка под створки и рамы, поэтому чаще монтируются на новые окна.
  2. Основная сфера применения – нежилые помещения. Это склады, торговые площади, заводы, офисы.
  3. За счет фильтра защищают помещение от пыли.
  4. Шумоизоляционные параметры недостаточно эффективны.
  5. Хорошая пропускная способность (до 100 куб.м/ч).
  6. Возможность монтажа в глухих и открываемых окнах.

Минус – установка возможна только до монтажа стеклопакета. В быту встречаются редко.

Ручные и автоматические

Ручные – самый дешевый вариант оконных клапанов для вентиляции. Управление производится вручную при помощи элемента, расположенного на корпусе. Микроклимат комнаты при регулировке интенсивности воздушных потоков не учитывается.

В автоматических присутствует встроенный датчик, задача которого – определение влажности. Исходя из ее значения, устройство регулирует интенсивность потока.

Возможны несколько положений ручки регулятора:

  1. В центре. Воздух будет поступать по всем направлениям.
  2. Вниз. Поступление масс возможно только в нижнем направлении.
  3. Вверх. Приточный воздух всасывается только вверху.
  4. Закрыто. Воздушные потоки в помещение не поступают.

Естественная вентиляция

Воздухообмен в жилище удаляет непригодный воздух с углекислым газом, микробами и спорами грибков из квартиры, обменивая на воздушный приток с улицы.

Уличный поток в квартиру естественно попадает через открытые форточки. Зимой вызывает простудные заболевания, летом попадают с улицы частицы загрязнения.

В домах старой планировки в наиболее загрязнённых местах устанавливались вытяжные отверстия. Беда в том, что коммунальные службы не всегда ответственно относятся к чистке вентиляционных шахт, выходные люки которых находятся наверху. Проверить действие вытяжки просто, приложить листок бумаги к отверстию, если он не падает, значит, отработанный воздух уходит.

Проветривание осуществляется ещё одним простым способом. В стене рядом с отапливающей батареей проделывается отверстие на улицу с каналом для циркуляции воздушной струи, подогреваемой внутри.

Существующие разновидности таких решеток

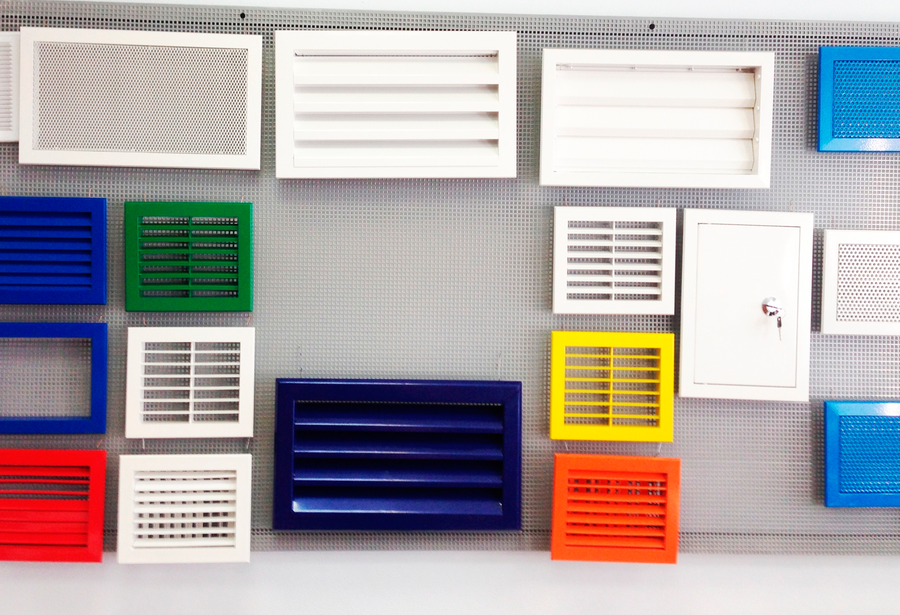

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

  • гравитационные одностворчатые;
  • лепестковые;
  • мембранные;
  • бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.

В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Вентиляция помещений как жизненная необходимость

Вентиляцию, или проветривание, необходимо осуществлять для замены отработанного воздуха на свежий, чтобы поддерживать уровень кислорода в достаточном для нормальной жизнедеятельности человека количестве.

Мы проводим в закрытом пространстве около 70 процентов всей жизни, поэтому важно, чтобы воздух, которым мы дышим – будь то работа, общественные места или собственная квартира – содержал как можно меньше пыли и болезнетворных микроорганизмов. Если взять стандартную квартиру или дом российского жителя, то можно с твердой уверенностью сказать, что в большинстве из них состояние воздуха не отвечает санитарно-гигиеническим нормам для обеспечения здорового дыхания и комфортной жизни

Если взять стандартную квартиру или дом российского жителя, то можно с твердой уверенностью сказать, что в большинстве из них состояние воздуха не отвечает санитарно-гигиеническим нормам для обеспечения здорового дыхания и комфортной жизни.

Причинами этого являются:

  • Влажность воздуха из-за испарений в ванной комнате и кухне;
  • Выделяемый в процессе жизнедеятельности человека углекислый газ;
  • Для кухонь, оборудованных газовыми плитами – выделение вредных продуктов при сжигании природного газа;
  • Вредные выделения от предметов обстановки и материалов отделки помещений;
  • Образование пыли.

Все эти факторы создают совокупно неблагоприятную для здоровья человека атмосферу, где он проводит большую часть своей жизни. Отсюда – частые заболевания органов дыхания и другие недомогания, об истинной причине возникновения которых мало кто задумывается.

Деревянные окна не нуждаются в вентиляции

Квартиры с окнами в деревянных рамах обеспечиваются свежими потоками воздуха извне благодаря дышащему материалу и многочисленным микроотверстиям. Вентиляция в квартире с пластиковыми окнами заметно затруднена, поскольку благодаря герметичным стеклопластиковым пакетам воздух через закрытые окна не поступает совсем.

Поэтому очень важно обеспечить квартиры и жилые дома постоянной вентиляцией, которая позволит осуществлять своевременный обмен загрязненного воздуха на чистый

Рейтинг лучших приточных клапанов на 2021 год

Для ПВХ-конструкций

2-ое место: Air-Box Comfort

Модель обеспечивает нормативный приток воздуха, необходимый для стандартной комнаты в квартире. Хорошо сохраняет режим тепло- и шумоизоляции. Прекрасно совместима со всеми видами поворотно-откидных ПВХ-окон. Обеспечивает плавную регуляцию воздухотока.

НаименованиеПоказатель
Страна-изготовительКитай
Ширина, мм44
Высота, мм20
Длина, мм355
Вес, грамм75
Цена, рублей500

Air-Box Comfort Преимущества:

  • Монтаж не требует фрезеровки окна;
  • Уверенная защита от образования грибка и плесени;
  • Поддержание нормативной циркуляции воздушных масс.

Недостатки:

Необходимость замены типового уплотнителя в окне на специальный.

1-ое место: Aereco EFM 1289

Стандартный саморегулируемый клапан для пластикового окна. В отличие от иных моделей, поступающие воздушные массы направляются не вертикально вверх, а под некоторым углом по отношению к окну, что препятствует возникновению наледи в холодное время. Обладает неплохим уровнем теплоизоляции, сохраняет установленный режим подавления звуковых вибраций.

НаименованиеПоказатель
Страна-изготовительФранция
Ширина, мм50
Высота, мм25
Длина, мм390
Вес, грамм120
Цена, рублей1200

Aereco EFM 1289 Преимущества:

  • Демократичная цена;
  • Большой угол открытия заслонки;
  • Увеличенная толщина.

Недостатки:

При инсталляции потребуется дополнительная фрезеровка окна

С регулируемой подачей

2-ое место: Maico ALD 125/125 VA

Популярная модель от европейского производителя. За счет тонкой настройки вариативности установки заслонки воздухообмен может быть настроен в пределах от 30 до 125 кубометров в час. В комплекте поставляет сетка от насекомых и дополнительная втулка. В конструкции применен новейший воздушный фильтр G-2.

Maico ALD 125/125 VA

НаименованиеПоказатель
Страна-изготовительГермания
Воздухообмен, куб.м./часОт 30 до 125
Воздушный фильтрG-2
Диаметр, мм125
Глубина, мм500
Цена, рублей11000

Преимущества:

  • Хорошая комплектация набора;
  • Элегантный внешний вид;
  • В конструкции применены звукоизолирующие материалы.

Недостатки:

Малая обслуживаемая площадь – 30 квадратных метров

1-ое место: Вентс ПС 101

Современная модель клапана, призвана обеспечить эффективную циркуляцию кислорода как в бытовых помещениях, так и на производстве. Решетки изготовлены из качественного АБС-пластика. Специальная конструкция живого сечения позволяет производить равномерный и плавный забор воздушного объема. Благодаря сдержанному дизайну прекрасно вписывается в любой интерьер.

НаименованиеПоказатель
Страна-изготовительУкраина
Воздухообмен, куб.м./час45
Воздушный фильтрG-3
Диаметр, мм103
Глубина, мм305
Цена, рублей1700

Вентс ПС 101 Преимущества:

  • Экологичный и компактный корпус;
  • Улучшенный фильтр;
  • Тихая работа.

Недостатки:

Изоляция в комплект не входит, приобретается отдельно

С механической вентиляцией

2-ое место: КПВ-125 (КИВ-125)

Данный клапан обладает демократичной конструкцией и демонстрирует усредненные показатели в работе. Обладает достаточно шумным вентилятором. Управление клапаном упрощено: специально выведен шнур, с помощью которого регулируется положение заслонки. В холодное временя года модель показала хорошие теплоизоляционные свойства.

НаименованиеПоказатель
Страна-изготовительРоссия
Класс фильтраФ5
Габариты, мм400х200х100
Диаметр, мм133
Цена, рублей2500

КПВ-125 (КИВ-125) Преимущества:

  • Демократичная цена;
  • Сравнительно легкий процесс монтажа для специалиста;
  • Отлично борется с конденсатом.

Недостатки:

Внешний вид может дисгармонировать с интерьером.

1-ое место: Vakio Kiv

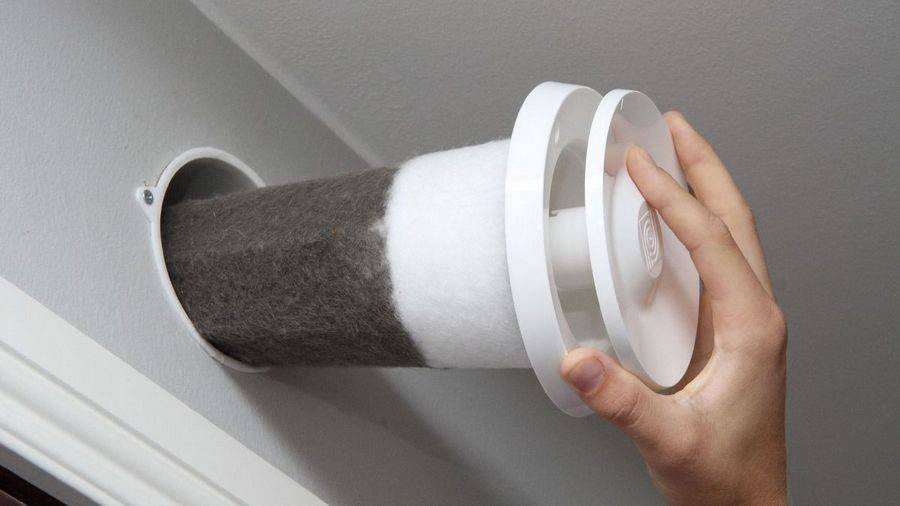

Данный клапан предназначен для монтажа в составе стеновой системы. Механическая вентиляция обеспечивается за счет сверх тихого вентилятора, который равномерно нагнетает воздух внутрь. Встроенный фильтр не пропускает в обслуживаемое помещение мелкие фракции грязи и пух с пылью. Благодаря скромному дизайну отлично вписывается в интерьер.

НаименованиеПоказатель
Страна-изготовительРоссия
Класс фильтраФ6
Габариты, мм470х222х94
Диаметр, мм132
Цена, рублей4900

Vakio Kiv Преимущества:

  • Отличное соотношение в категории «цена/качество»;
  • Сверх тихий режим работы вентилятора;
  • Гарантированное отсутствие сквозняков.

Недостатки:

Не обнаружено

Системы вентиляции – готовые решения

Если ориентироваться на бюджетные варианты, то самыми простыми считаются климатические клапаны. Они легки в инсталляции, особого шума в процессе работы не издают, но все-таки понижают физическую звукоизоляцию оконного блока, хоть это и особо не ощущается. Уход за такой системой достаточно прост – ее лишь необходимо прочищать раз в полгода перед наступлением теплого/холодного периодов. Пыль удаляется с помощью влажной ветоши или пылесосом, промывать каналы бытовой химией не рекомендуется.

В среднем сегменте особой популярностью пользуется стеновой приточный клапан, который устанавливается путем просверливания отверстий в стене. Данная система обладает повышенной пропускной способностью (до 50 кубометров в час). Существуют модели, оборудованные фильтром, очищающим поступающий воздух на механическом уровне – задерживают мелкие фракции пыли и грязи, насекомых, пух и т.п. Минусом может стать то, что при неквалифицированном монтаже, во время наступлении низких температур, место установки клапана может обледенеть, а подогрев воздуха в данной системе не предусмотрен.

Еще одним ярким представителем среднего сегмента можно назвать систему механического проветривания. Она похожа на стеновую, но в ней дополнительно установлен вентилятор для нагнетания воздуха, поэтому ее мощность может достигать от 40 до 120 кубометров в час. Однако, данная система не оборудована фильтрами.

В верхнем сегменте представлены дорогие системы, называемые «бризерами». Главные их преимущества:

  • Обладают климат-контролем;
  • Очистка воздуха проходит по трехступенчатой схеме;
  • Имеется режим рециркуляции, за счет которого очищается воздух внутри помещения;
  • Высокая производительность – от 30 до 140 кубометров в час;
  • Возможность нагревания воздуха;
  • Поддержание режима звукоизоляции на уровне до 19 Децибел.

Эти же системы отличает скорость монтажа, если его устанавливают квалифицированные специалисты – не более часа. Минус их – крайне высокая стоимость.

Разновидности клапанов

Клапан выполнен так, что направляет воздушные массы лишь в сторону шахты, но не назад. Он сделан в виде «бабочки», квадратный или круглый (по форме сечения). На оси у него прикреплены лепестки, это они закрывают вход обратной тяге. Устанавливать «бабочку» можно в каком-либо положении.

Когда клапан выполнен в виде квадрата или круга, то принцип их работы такой же, как и у «бабочек».

Инерционная решётка также может служить в роли клапана, её монтируют снаружи. Жалюзи открываются только в едином направлении. При выключенной решётке они закрыты.

Если обратный клапан будет отсутствовать, возникнет конденсат на изделии и в самой вытяжной шахте, а также станут возможными сквозняки.

За способом подогрева клапаны различают:

  • с электроподогревом — зимой не выходят из строя;
  • без электроподогрева — используются в помещениях.

В вытяжках, где возникают большие сквозняки, применяется обратный клапан взрывозащищённого типа.

Подразделение по видам

На две категории делятся вентиляторы для окон: по месту установки и направлению потоков свежего воздуха. Их основные виды: осевые, бытовые и промышленные. Осевые бывают приточного типа, вытяжные или приточно-вытяжные. Отличаются они по таким признакам: функциональность, внешний вид и мощность.

Отличаются невысокой мощностью бытовые вентиляторы, но они красиво выглядят, дополняют дизайнерское решение помещений. Осевые устройства – простотой конструкции, промышленные – характеризуются высокой мощностью.

Осевые

Эти вентиляторы служат дополнением к обычной кухонной вытяжке. Используются для вывода из помещения загрязненного воздуха, быстрого избавления от неприятных запахов. Скорость лопастей – 4 тысячи оборотов в минуту, но имеют относительно низкий уровень шума и малое потребление электроэнергии. Прибор убирает влагу и лишне тепло. Этот тип вытяжки оборудован жалюзи, предотвращающими поток воздуха с улицы в помещение.

Приточные вентиляторы оконного типа предназначены для доставки кислорода в здание. Это могут быть любые жилые здания, офисы. Нужно учесть, что помещения, в которых имеются гипсокартонные конструкции, нуждаются в постоянном проветривании. Кратность притока свежего воздуха связана с количеством находящихся в помещениях людей и меняется с учётом этого.

Полное вентилирование осуществляют приточно-вытяжные оконные вентиляторы. При помощи фильтров потоки воздуха очищаются с двух сторон. Уличный – прогревается при пересечении с выводящимся воздухом.

Устройства для использования в быту

Эти бытовые приборы просты в установке, проветривают помещение, не охлаждая его, исключают попадания с улицы грязного воздуха с пылью. Устройство небольшого размера, при работе с низким уровнем шума экономно потребляет электрическую энергию.

Доставка воздуха в жилое помещение проводится каждые два часа, это соответствует стандартам. Прибор выполняет проветривание и способствует регулярной поддержке комфортного микроклимата.

Промышленные

Такие вентиляторы устанавливаются только внутри помещений складов, цехов на производстве. Вентилятор отличается большей мощностью, осуществляет подачу чистого воздуха с кислородом и забор ядовитых запахов. Эти приборы устанавливают при монтаже окон, в специально подготовленные проемы. Длина лопастей некоторых из них достигает 1 метра.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

  • гравитационные одностворчатые;
  • лепестковые;
  • мембранные;
  • бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.

В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Виды вентиляционных решеток

Вентиляционные решетки различаются по материалу изготовления. Обычно это пластик или металл.

Преимущества пластиковых:

Из недостатков: чувствительность к высоким температурам, поэтому не используются на промышленных объектах, на кухнях с высокой интенсивностью готовки. Пластиковая решетка подходит для установки внутри помещений.

Металлические изделия более дорогие, тяжелые, уязвимы перед коррозионными процессами, но жаропрочные, надежные по конструкции, поэтому находят своего потребителя. Используются на промышленных предприятиях, кухнях общественного питания.

По форме вентиляционные решетки бывают круглыми, квадратными и прямоугольными, по размерам соответствуют воздуховодам и стандартным вентиляционным отверстиям.

Различия в формах не сказываются на работоспособности, принцип работы не меняется. Подбирают изделие, исходя из параметров воздуховода.

Достоинства устройства

Решетка с обратным клапаном – простое и удобное в использовании устройство, характеризующееся целым рядом преимуществ:

  • Препятствует проникновению холодного или горячего воздуха извне.
  • Служит надежной преградой от пыли и насекомых.
  • Защищает помещение от проникновения посторонних шумов и нежелательных запахов.
  • Отличается простотой установки и обслуживания.
  • Имеет привлекательный дизайн. Большой ассортимент подобных устройств позволит без проблем подобрать решетку, наилучшим образом подходящую к интерьеру помещения.

При отрицательных температурах клапан может примерзать, что легко решается добавлением в систему обогревателя.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400 – 1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных.

Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2. Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

Приточный клапан в стену

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок.

Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление –  устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

Стеновой приточный клапан комплектуется следующими элементами:

Конструкция вентиляционного приточного клапана

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Преимущества приточных клапанов

Клапан состоит из внутренней управляемой решетки с регулировкой и внешнего козырька. Последний элемент блокирует попадание осадков в дом, оборудован защитной сеткой от мелких насекомых. Внутренняя управляемая деталь позволяет задать количество и сторону движения свежего воздуха.

К особенностям оконных проветривателей можно отнести следующее:

  • световая зона стеклопакета остается свободной;
  • отсутствие сквозняков, как от открытого окна;
  • приток уличного воздуха проходит органично, в полном объеме;
  • не будет тепловых потерь;
  • сохранение звуковой изоляции;
  • можно установить параметры работы, в особенности, если это автоматические системы;
  • простой монтаж и использование.

Вентиляционный клапан выглядит как узкий короб, который крепят в перекладину оконного проема. Внутренние детали, называемые перьями, отвечают за приток воздуха извне. При хорошей погоде устройство пропускает воздушные потоки в квартиру, а при сильном ветре перья блокируют попадание холода в помещение. В связи с тем, что вентиляция регулируется автоматически, открывать окна на проветривание утром и вечером не нужно.

Критерии правильного выбора приточного клапана для окон

Вентиляционный приточный клапан АЭРЭКО можно рассматривать, с одной стороны, как
аксессуар окна наряду с противомоскитной сеткой, подоконником, жалюзи и т.д., а с другой – как вентиляционное оборудование.

 Наименование критерияУстановка вентиляционного клапана приточной вентиляции AERECO EMMУстановка вентиляционного клапана приточной вентиляции AERECO EHA2Установка вентиляционного клапана приточной вентиляции SCHUCO CORONA VENTOУстановка вентиляционного клапана приточной вентиляции AIR-BOX COMFORT
 Минимальная производительность 5м3/ч 5м3/ч4м3/ч5м3/ч
 Максимальная производительность 35м3/ч 35м3/ч 4м3/ч42м3/ч
 Звукоизоляциядо 37 дБ до 42 дБдо 32 дБдо 32 дБ
 Влияние на освещенность при установке клапана нетнетнетнет
 Органы управления естьестьнетесть
 Дизайн накладнойнакладнойскрытыйнакладной
 Защита от насекомых естьестьнетнет
 Установука аэродинамических стабилизаторов потока воздуха и блокираторы порывов ветра естьестьнетнет
 Приточный клапан на окна цена от 3 000 руб.от 3 900 руб. 500 руб.600 руб.
 Установка клапана, цена1 500 руб.1 500 руб.800 руб.800 руб.
 Работоспособность при низких температурах дададада
 Удобство эксплуатациидададада

Установка приточного клапана на окна аэрэко решает практически все проблемы санитарно-гигиенического характера в жилых помещениях с герметичными окнами и сохраняет все преимущества современных окон!

Устройство и принцип действия

Вентиляционная решётка с обратным клапаном состоит из защитного корпуса, крепёжного фланца, лицевой декоративной панели и заслонки. Заслонка клапана способна открываться благодаря принудительной циркуляции воздушных масс, двигающихся под определённым напором. Присоединение решётки к воздуховоду осуществляется при помощи фланца, который выпускается в разных типоразмерах и полностью совместим со всеми типами воздуховодов. Для изготовления решёток с обратным клапаном в основном используется пластмасса, что обусловлено эксплуатацией прибора в условиях повышенной влажности, где применение металлических составляющих нецелесообразно.

Рекомендуем: Сколько электроэнергии потребляет кондиционер в час, день и месяц

Принцип действия обратного клапана состоит в следующем: отработанные воздушные массы выходят из помещения через декоративную накладку и под определённым давлением проходят через клапан, поднимая заслонку. При падении давления воздушного потока задвижка клапана закрывается и выступает в качестве надёжной преграды для уличной пыли, насекомых и неприятного запаха. Модели часто устанавливают в кухни и санузлы, смежные с аналогичными помещениями соседних квартир.

Вывод

Источники

  • https://okno-pro.ru/okonnye-sistemy/mikroprovetrivanie-na-plastikovyh.html
  • https://okna-dom.net/mikroprovetrivaniye-na-plastikovykh-oknakh/
  • https://homehill.ru/otdelka/okna/mikroprovetrivanie.html
  • https://www.Okno-Moskva.ru/stati/mikroprovetrivanie-v-plastikovyh-oknah-chto-eto-i-kak-rabotaet/
  • https://okcomfort.com/okna/plastikovye/mikroprovetrivanie.html
  • https://www.oknamedia.ru/novosti/mikroprovetrivanie-v-oknah-vidy-i-harakteristiki-50013
  • https://vrehau.ru/articles/regim-provetrivaniya-metalloplastikovih-okon-vozmognie-problemi-i-ih-reshenie
  • https://oknologiya.ru/pritochnyy-klapan-na-okna/
  • https://gidroguru.com/ventilyaciya/811-ventilyaciya-v-plastikovyh-oknah
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
