ЗАЧЕМ ПРЕДПРИЯТИЮ ПАСПОРТИЗАЦИЯ ВЕНТИЛЯЦИИ?

Паспортизация систем вентиляции — это проверка рабочего состояния вентиляционного оборудования и систем вентиляции с помощью инструментальных исследований, оформленная в виде паспорта на вентиляционную установку.

Паспортизация вентиляционных установок обязательна для всех предприятий и всех типов вентиляционных систем.

Согласно СанПиН 2.1.3.2630-10 все установленные и смонтированные системы механической приточно-вытяжной вентиляции должны иметь паспорт вентиляционной установки, эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.

Периодичность проведения испытаний систем вентиляции определяется нормативными документами на вентиляцию:

1. Согласно СТО НОСТРОЙ 2.24.2-2011 периодичность наладки систем вентиляции и кондиционирования воздуха устанавливается органами федеральной исполнительной власти или требованиями технологии производства, но не реже одного раза в три года.

2. Согласно ГОСТ Р 53300-2009 периодические испытания систем противодымной вентиляции должны проводиться не реже одного раза в два года.

3. Согласно СП 4425-87 действующие вентиляционные системы должны подвергаться регулярной проверке силами вентслужб или санитарных лабораторий предприятий в следующие сроки:

а) в помещениях, где возможно выделение вредных веществ 1 и 2 класса — 1 раз в месяц;

б) системы местной вытяжной и местной приточной вентиляции — 1 раз в год;

в) системы общеобменной механической и естественной вентиляции — 1 раз в 3 года.

4. Согласно СанПиН 2.1.3.2630-10 системы механической приточно-вытяжной вентиляции должны быть паспортизированы. Эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.

Как видим, периодичность проведения испытаний — от одного месяца до трех лет, в каждом случае определяется индивидуально.

В случае реконструкции вентиляционных систем после изменения технологического процесса, оборудования и перестройки помещения проверка должна осуществляться сразу после реконструкции, независимо от сроков периодического контроля.

Паспорт вентиляционной системы — это главный документ вентиляционной системы. Паспорт системы вентиляции — итоговый технический документ, дающий юридическое право эксплуатировать вентиляционное оборудование, фиксирующий натуральные показатели и их отклонения в соответствии с действующими строительными и санитарными нормами.

Технически грамотно оформленный паспорт на вентиляционную систему — залог эффективной и безопасной работы вентиляционной системы, а часто и самого предприятия. В нем отображается реальное состояние всего вентиляционного оборудования.

В паспорте вентиляционной системы фиксируются все изменения, которые происходили с вентиляционной системой на протяжении всего эксплуатационного периода.

Паспортизация вентиляционных систем необходима:

сотрудникам предприятия — для комфортной работы, повышения производительности труда и отсутствия сбоев в работе в связи с плохим самочувствием;
руководителю и главному инженеру — паспорта и пояснения к ним подскажут, на какую именно вентиляционную систему надо обратить внимание в первую очередь (увеличить ее производительность или наоборот, уменьшить, провести внеплановый ремонт или обслуживание вентиляционной системы);
руководителю и главному инженеру — чтобы не иметь проблем и замечаний от представителей надзорных инспекций (Роспотребнадзора, прокуратуры, пожарной инспекции, МЧС, жилищной инспекции, Ростехнадзора и др.), которые контролируют эксплуатационные характеристики оборудования, санитарно-техническое состояние, наличие и срок действия паспортов на вентиляционную систему;
руководителю предприятия и главному инженеру, которые несут персональную ответственность за производственный травматизм.

Кто проводит паспортизацию вентиляции

Паспортизация вентиляции

Так как паспортизация не относится к строительным процессам, проводить ее может любая авторизованная лаборатория. Условия проведения паспортизации приточно-вытяжной вентиляции оговариваются в письменном соглашении. Выдать образец паспорта на вентиляцию может и индивидуальный предприниматель, что значительно дешевле, так как исключает оплату посреднических услуг.

Если в штате монтажной фирмы есть проектировщики и наладчики оборудования, они также могут оформить паспорт на установленную вентиляционную систему. Как правило, крупные монтажные фирмы держат собственных специалистов по пусконаладке.

И последний вариант – это специализированные организации. Здесь работают именно инженеры-вентиляционщики, отлично разбирающиеся в своей работе. Но качество замеров может хромать из-за слабого оборудования.

Паспорт и его особенности

Каким должен быть по своим параметрам паспорт вентиляционной системы? Образец заполнения поможет составить СНиП, поскольку там есть все необходимые для использования данные и требования. В число общих сведений, указанных в паспорте, должно входить название объекта и его расположение, а также назначение системы и данные о ее местонахождении. Отдельно указывается перечень характеристик для вентиляторов, электродвигателей, нагревателей и кондиционеров, фильтров, увлажнителей. А также необходимо указать размеры сечений, выделить фактический расход, чтобы во время проверок можно было определить, соответствуют ли эти данные требованиям проекта. Пример заполнения паспорта вентиляционной системы можно попросить у комиссии, которая проводит эту процедуру.

Паспорт заполняется при непосредственной сдаче объекта, также по мере использования проводится своевременная паспортизация, поэтому в документе предусмотрено несколько специальных таблиц для каждого нового случая проверки. Это многостраничный документ, в который сведения вносятся по мере проверок, а также при проведении ремонтных работ или модернизации. Всего основных страниц в нем восемь, при этом страницы, на которых находятся данные о ремонте и модернизированных частях системы, в число главных не входят. К паспорту могут прикладываться некоторые документы, в которых тоже содержатся сведения:

  • Данные о проводящихся испытаниях конструкции, которые оформляются в виде специальных протоколов.
  • Информация об имеющемся уровне герметичности системы.
  • Данные об уровне шума и присутствующей вибрации, которые получают путем практических испытаний.
  • Информация по поводу избыточного или нормального давления и прочие данные, которые могут иметь значение в конкретном случае.

Удобнее всего хранить результаты пройденных испытаний и проверок в электронной форме, поэтому многие организации поступают таким образом. Это позволяет быстро вносить поправки и дополнения, а также оперативно организовывать выдачу выписок при необходимости.

Мероприятия, направленные на проверку системы, проводятся раз в пять лет, согласно требованиям существующего законодательства. Необходимо проводить подобные процедуры, если паспорт был каким-то образом утерян или сменился собственник предприятия.

КТО МОЖЕТ ПРОВОДИТЬ ПАСПОРТИЗАЦИЮ ВЕНТИЛЯЦИОННЫХ СИСТЕМ?

Если вы заметили, что воздух в помещении вентилируется слабо, стал душным или появились выраженные неприятные запахи, необходимо срочно обратить внимание на системы вентиляции и кондиционирования. Если же визуальный осмотр данных устройств, как это часто бывает, никаких видимых неполадок не выявил, требуется немедленная помощь профессионалов, располагающих нужным оборудованием и подготовкой.

Обследование и паспортизацию вентиляционных систем могут проводить:

Обследование и паспортизацию вентиляционных систем могут проводить:

  • Частные предприниматели и организации. Юридически такую процедуру могут выполнять любые лица, заключившие соответствующий договор. В этом же договоре оговаривается и ответственность сторон. Данный вариант может быть как самым выгодным (в силу меньшей стоимости), так и самым ненадежным – в силу возможной низкой квалификации подрядчика. Поэтому к профессиональному соответствию организации, которая будет проводить паспортизацию, отнестись следует особенно внимательно.
  • Монтажная организация. Если у подрядчика, который реализует установку систем вентиляции, есть наладчики и проектная группа, то он, в принципе, может выполнить и паспортизацию вентиляции. На практике даже в достаточно крупных монтажных организациях такое случается редко. Чтобы выполнить данную задачу профессионально, необходима квалификация главного инженера, но никак не наладчика или монтажника. Чаще монтажные организации привлекают для паспортизации вентиляционных систем сторонние специализированные компании, имеющие необходимую квалификацию. Это может быть сделано как по совету подрядчика, ценящего свою репутацию, так и по желанию самого заказчика.
  • Испытательные лаборатории. Для аттестационных проверок рабочих мест существуют специальные лаборатории. Их техническая база способна обеспечить высокое качество необходимых замеров. Однако в таких лабораториях наличие инженеров по вентиляции не предусмотрено по штату. Поэтому правильно интерпретировать полученные результаты и провести положенные мероприятия они обычно не в состоянии.
  • Специализированные организации, к которым и относится и компания «Джапан Сервис», проводят паспортизацию и диагностику вентиляционных систем на профессиональном уровне. Данные структуры отличает наличие узкоспециализированного кадрового состава и полностью укомплектованной технико-приборной базы, необходимой для наиболее точной диагностики и корректной паспортизации.

Компания «Джапан Сервис», располагая арсеналом необходимого оборудования и кадровым потенциалом высококлассных специалистов, проводит диагностику состояния систем вентиляции и кондиционирования, их наладку и паспортизацию.

Цель нашей работы – оценка эффективности вентиляционной системы, воздуховодов и каналов, определение мероприятий для их реконструкции или модернизации. Конечный результат нашей работы – повышение эффективности системы и финансовый выигрыш заказчика!

Что еще нужно знать заказчику? У паспорта вентиляционной системы срока действия нет. Повторную паспортизацию системы вентиляции нужно проводить, только если произошло существенное изменение в ее конструкции. В остальных случаях проводится производственный контроль, а его результаты прикрепляются к паспорту.

В свою очередь у протокола (акта) испытания системы срок действия – всего один год, после чего ежегодно необходимо проводить следующие замеры и обязательно прикреплять их результаты к паспорту вентиляционной системы.

Ведет паспорт специалист, отвечающий за эксплуатацию системы вентиляции на объекте. В непромышленной сфере это могут быть организации-подрядчики, обслуживающие инженерные системы. Если ответственного за паспорт нет, то за его наличие и ведение отвечает руководитель предприятия.

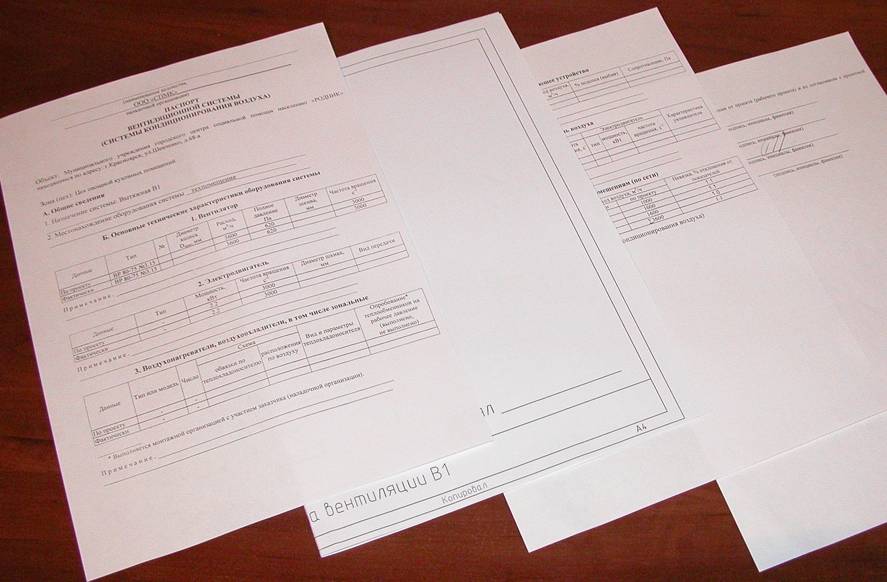

Пример Паспорт вентиляции

Образец паспорта вентиляционной установки с примером заполнения таблицы маркировок оборудования и фактических замеров воздуха и аксонометрической схемы прилагаем. Паспорт вентиляционной системы оформляется в соответствии формы в Приложении №2 в СНиП 3.05.01-85 «Внутренние санитарно-технические системы», а параметры вентиляционной установки должны соответствовать СанПиН 2.2.4.548-96 «Гигиенические требования к микрокимату производственных помещений» и СП СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» актуализированная редакция.

Скачать СНиП 3.05.01-85.

Что такое

Паспорт — единственное легитимное обоснование формального права создания и эксплуатации определенной вентиляционной системы. Именно этот документ показывает, что был выполнен полный цикл и объем работ. И не просто выполнен, а в строгом соответствии с нормативными требованиями и проектными материалами. Как раз по паспорту происходит регистрация покупаемого воздушного оборудования. Он освобождает владельцев от необходимости утомительной сертификации иностранных вентилирующих аппаратов.

Именно паспорт становится решающим доказательством в спорах с контрольными органами. Если здание заволакивает дым, если ослабляется проход воздуха в соседние помещения или появляется шум, вибрация — контролеры потребуют предъявить документ. Тогда по паспорту должно быть видно, что причина не связана с нарушениями работы или конструктивными недостатками установленного оборудования. Также паспортизация становится доказательством правильности выполненных монтажных работ.

Строительная форма паспорта вентустановки

Самый массовый  первый, «строительный» паспорт. Он заполняется
по результатам пусконаладочных работ. Если наладки не было, то паспорт
всё равно нужен  без него вентиляция считается незавершённой,
и не может быть принята в эксплуатацию.

Запросы на выполнение паспортов без наладки приходят регулярно! В том
числе для знаковых, я бы сказал, объектов, типа выстроенных к сочинской
олимпиаде.

Видимо, бригады шабашников выполняют строительные и монтажные работы,
а где-то бригада инженеров ваяет исполнительную документацию и паспорта
без посещения объекта.

Строительная форма паспорта полна недостатоков, о них на других страницах
сайта, здесь примем её как данность.

Паспорта встречаются в нескольких вариантах:

1. совсем нулевой;
2. средний нулевой;
3. хороший нулевой (с примечаниями).

Главная |

Нулевой паспорт

Плохой паспорт выглядит так: несколько простепленных
или даже несшитых листов, с распечаткой стандартной формы актуального
ныне СП (СП 73.13330.2016) и попыткой заполнить её на основании проекта.
Такой паспорт нужен только для галочки.

Признаки некачественного паспорта:

  • Совпадают цифры проектных и фактических величин, при настоящих замерах
    так не бывает.
  • Много незаполненных граф. Люди, не занимающиеся наладкой, не находятся
    в профессиональном контексте и не могут осмысленно заполнить графы.
  • В графах примечаний пусто.
  • Отсутствует дата испытаний.
  • Присутствует сноска * Выполняется монтажной организацией… Это
    особенно смешно: этой сноски не должно быть в готовом паспорте, там
    указывается ссылка на акт гидравлических испытаний, который действительно
    делают не наладчики, а представители организации, выполнившей обвязку
    калорифера.
  • Для вытяжной вентиляции раздел испытаний теплообменника вообще не
    нужно включать в паспорт.

Паспорт является как бы лицом пусконаладки, показывает уровень проведения
работ, наличие школы и т.п. Или показывает, что где-то нашли человека,
который краем уха слышал что-то про наладку, и за три копейки оформил
нулевые паспорта. Ну а деньги с наладки растворились среди вовлечённых
лиц.

Для примера подробнее рассмотрим несколько строк обычного паспорта по
строительной форме.

Организация паспортизации

Паспортизация не относится к строительным процессам, поэтому организацией данного процесса может заняться любая лаборатория. Между заказчиком услуг и исполнителем заключается официальный договор, куда включаются основные положения. При этом оформить паспорт на вентиляционную систему может и индивидуальный предприниматель, это выгодно, поскольку снижает количество посредников. Монтажная фирма может оформить паспорт на вентиляционную систему, как правило, в штате таких компаний имеются специалисты по пусконаладочным работам.

Паспорт соответствия вентиляционной системы требованиям СНиП может оформить испытательная лаборатория. В штате таких лабораторий работаю квалифицированные специалисты, которые при проведении тестирования и оформления соблюдают установленные стандарты. Недостаток сотрудничества с измерительными лабораториями заключается в том, что у них в штате может и не быть профильных специалистов по вентиляции, которые бы могли полно оценить результаты тестирования и сформировать определенные рекомендации.

Обратиться за паспортизацией систем вентиляции можно и в специализированные компании, такие компании имеют в штате квалифицированных специалистов по вентиляции, которые готовы не только качественно организовать испытания, но и подготовить рекомендации по их результатам

Следует обратить внимание на то оборудование, которое используется для организации испытаний. Степень погрешности, качество оборудования могут иметь отклонения от нормы

Организация паспортизации

Паспортизация не относится к строительным процессам, поэтому организацией данного процесса может заняться любая лаборатория. Между заказчиком услуг и исполнителем заключается официальный договор, куда включаются основные положения. При этом оформить паспорт на вентиляционную систему может и индивидуальный предприниматель, это выгодно, поскольку снижает количество посредников. Монтажная фирма может оформить паспорт на вентиляционную систему, как правило, в штате таких компаний имеются специалисты по пусконаладочным работам.

Паспорт соответствия вентиляционной системы требованиям СНиП может оформить испытательная лаборатория. В штате таких лабораторий работаю квалифицированные специалисты, которые при проведении тестирования и оформления соблюдают установленные стандарты. Недостаток сотрудничества с измерительными лабораториями заключается в том, что у них в штате может и не быть профильных специалистов по вентиляции, которые бы могли полно оценить результаты тестирования и сформировать определенные рекомендации.

Обратиться за паспортизацией систем вентиляции можно и в специализированные компании, такие компании имеют в штате квалифицированных специалистов по вентиляции, которые готовы не только качественно организовать испытания, но и подготовить рекомендации по их результатам

Следует обратить внимание на то оборудование, которое используется для организации испытаний. Степень погрешности, качество оборудования могут иметь отклонения от нормы

Общие данные. Раздел А

Указывается, на какую вентсистему сделан паспорт. Приточные системы обозначаются буквой “П”, вытяжные – “В”, приточно-вытяжные – “ПВ”. Также указывается номер системы. Например, П 1, В 3, П 2 и т.п. Номер системы обычно соответствует номеру системы в проекте ОВ. Также этот номер наносится краской на корпус системы, на которую выписывается паспорт.

Указываются:

  • название объекта (оно соответствует проектному названию объекта);
  • адрес объекта;
  • зона, цех, помещения (наименование помещений, обслуживаемых системой);
  • часто к паспорту прикладывается план этих помещений со схемой выходящих туда воздуховодов и решеток (это для удобства).

Имея на руках только аксонометрию, через несколько лет нужно будет поднимать проект, чтобы определить, как проходят воздуховоды.

В разделе А отражены общие сведения: назначение системы; краткое описание работы системы; что делает, куда подает или откуда вытягивает воздух; местонахождение оборудования системы; краткое описание, где установлено оборудование.

Название наладочной организации

Строительная форма уходит корнями в докомпьютерные времена  тогда
бланки паспортов заказывали в типографии, данные вносили вручную. Поэтому
под пустыми местами в бланке маленькимии буковками в скобках написано,
что нужно туда вписать.

Сейчас паспорта делаются на компьютерах, и такого рода подсказки не нужны.
На титульном листе, если он есть, указываются данные объекта. В шапке
самого паспорта указывают данные исполнителя работ: наладочной организации.

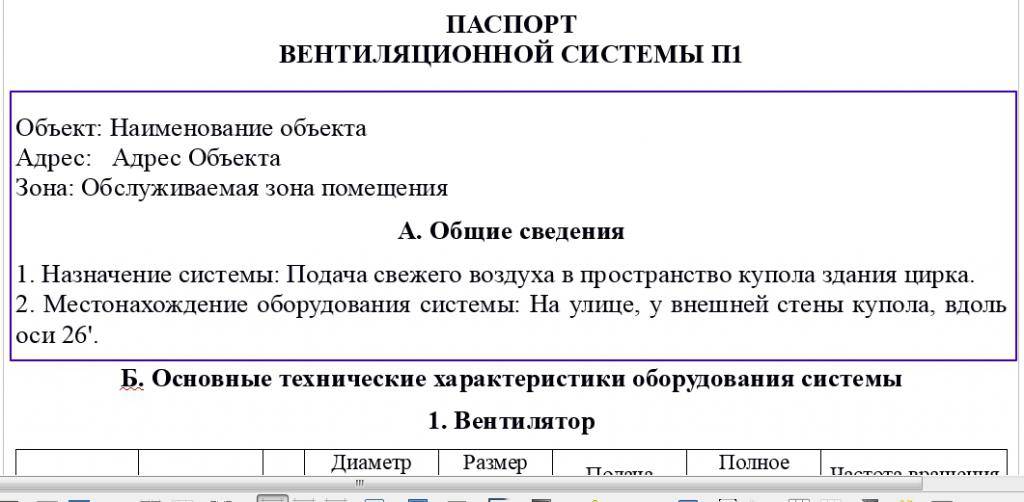

Рис. 1. Верх основной части паспорта.

Нужна однозначная идентификация: название наладочной организации, адрес,
контактная информация.

Остальная информация на усмотрение: аккредитованные организации почти
всегда дают номер аттестата об аккредитации, как это требуется для протоколов.
Можно указать номер свидетельства СРО.

Школы и детские сады

Если проводится проверка больших объектов с мощным оборудованием и большим их числом (10 и более), то могут понадобиться дополнительные специалисты – электрики.

Также в акте необходимо дополнительно указать:

  • Точный перечень всего вентиляционного оборудования.
  • Желательно коэффициент воздухообмена и степень его соответствия принятым нормам.
  • Номера прилагающихся чертежей.
  • Материалы и приборы, с помощью которых проводилась проверка.
  • В нижней части ставится печать и подпись представителя строительно-монтажной компании, осуществляющей замеры, а также подпись представителя надзорной организации.

Методы определения эффективности

Вентиляция оценивается как естественная, так и механическая (установки, оборудование). Ее эффективность в зависимости от обстоятельств измеряют как прямо – путем измерения скорости воздушного потока в воздуховодах анемоментром, так и косвенно.

Последний метод сложнее, так как требует измерения концентрации веществ и гораздо более расширенного списка оборудования: фонарика, микроманометра, тахометра, термометра и многого другого. После забора понадобится обработка взятых проб в лаборатории.

Комиссия обязана обращать внимание на определенные параметры и фиксировать:

  • Состояние и степень герметичности гибких элементов вентиляции: кожухов, корпусов, ремней, приводов и пр.
  • Параметры микроклимата: скорость воздухопотока, содержание углекислого газа в рабочее время, кратность вентсистемы и т.д.
  • Результаты аэродинамических испытаний (для этого понадобятся пневмометрические отверстия).

Коэффициент воздухообмена

Значение определяется по формуле:

К = (Ту — Тпр) / (Тоз — Тпр),

где:

  • К – искомое значение;
  • Ту – температура воздуха, который находится за пределами помещений;
  • Тпр – приточного потока;
  • Тоз – непосредственно в зоне обслуживания.

По нормам в среднестатистическом учебном классе коэффициент воздухообмена не должен быть ниже 16 м3/ч, а в столовой – не менее 20. Для жилых домов требования менее жесткие, однако контроль за их соблюдением – дело СЭС.

Последняя организация обязана ознакомиться с актом до ввода жилого помещения в эксплуатацию, а обновить его – через 5 лет. Но при обращении жильцов (например, для передачи дела в суд) такой документ может быть составлен и ранее указанного срока.

После описательной части в акте возможна рекомендательная: какие выводы сделала комиссия, есть ли способы оптимизировать существующую систему вентиляции, какие максимально допустимые параметры приемлемы и пр.

Подписи в нижней части документа для всех членов комиссии обязательны.

Что такое паспортизация вентсистем

В первую очередь необходимо сказать, что паспорт на вентиляционную систему – это документ, который содержит данные о состоянии всех приборов вентиляции, технические характеристики самих приборов, их проектные и рабочие (фактические) параметры, и результаты аэродинамических испытаний.

В идеале паспорт на вентиляционную систему должен заполняться в момент ее ввода в эксплуатацию при проведении первых аэродинамических испытаний. В паспорт заносятся также результаты исследования воздушной среды, уровня ее влажности и степени подвижности воздуха.

В дальнейшем все, что происходит с вентиляционной системой – ее переустройство, ремонты, проводимые периодические испытания и регулировка отдельных узлов, должно регистрироваться в специальных журналах, прилагаемых к паспорту и отметке об этом в самом документе. Такой процесс будет уже называться не паспортизацией, а производственным контролем вентиляции.

Все вентиляционные системы, установленные на предприятиях различной принадлежности, обязаны иметь паспорт, который служит главным документом для всех контролирующих органов. Без паспорта работа любого предприятия, где по условиям производства воздух должен отвечать санитарно-гигиеническим и строительно-монтажным нормам, правилам пожарной безопасности, не допускается.

Не все виды вентиляции требуют обязательной паспортизации. Не нуждаются в оформлении документации естественная вентиляция и приборы вентиляции, которые не объединены в общую систему. Однако во избежание различных нареканий со стороны проверяющих и контролирующих органов, лучше все-таки сделать паспорт системы вентиляции и на такое оборудование. Тем более, что стоимость подобного процесса невелика.

В этом случае паспорт имеет вид обычного документа, но в упрощенной форме. К нему прикладываются протоколы, где указаны производительность естественной вентиляции и отдельных климатических приборов (вентиляторов, тепловых завес и пр.). Все технические параметры берутся из технического паспорта на изделие и добавляются акты испытаний, протокол замера воздуха.

Паспорта на системы вентиляции

Перед тем, как сдать систему вентиляции в эксплуатацию, необходимо провести ее паспортизацию в соответствии с действующими стандартами. Если схема вентиляционной системы в процессе подготовки к эксплуатации претерпевает изменения, на такую систему вентиляции должен быть оформлен новый технический паспорт. Чтобы система вентиляции соответствовала требованиям СНиП, необходимо организовать в отношении системы вентиляции аэродинамические испытания.

В зависимости от требований паспортизации в нее могут быть включены мероприятия по модернизации системы и ее ремонту. Если на производстве используются системы вентиляции естественного типа, то в отношении них паспортизация не проводится. Но при необходимости наличия такого документа для производственной деятельности он оформляется в установленном порядке. Форма такого паспорта проще, чем для традиционной системы вентиляции. К паспорту прилагаются протоколы с указанием сведений об эффективности системы вентиляции.

Если на производстве планируется использовать систему вентиляции без сети, для нее также не требуется оформление технического паспорта. Но при использовании такой системы в техническую документацию необходимо вносить сведения о проведенном ремонте и модернизации. Обычно на оконные системы вентиляции и тепловые занавесы паспорта вентиляции оформляются в соответствии с действующими стандартами. Упрощенным образцом паспорта можно считать и технический паспорт на систему вентиляции, который передается при покупке системы у продавца. Такой паспорт обычно дополняется протоколами испытаний и оценки степени эффективности.

При проведении пусконаладочных работ в систему могут быть внесены мелкие изменения или в отношении системы проведены мелкие ремонтные работы. В таком случае до сведения заказчика услуг монтажа доводится техническая информация и условия по эксплуатации системы. Паспорт на вентиляционную систему имеет неограниченный срок действия. При этом, если ранее оформленный документ был утерян или испорчен, он оформляется повторно.

Если трасса вентиляции была изменена или система претерпела серьезную модернизацию, на нее необходимо оформить новый технический паспорт. При проведении аэродинамических испытаний в протоколы вносятся сведения о мощности и эффективности системы. Срок действия каждого протокола обычно составляет 12 месяцев, таким образом, на предприятии ежегодно должны проводиться испытания и оформляться новые протоколы по результатам данных испытаний. Состояние системы требуется проверять ежегодно не только путем испытаний, но и путем визуального осмотра системы.

Общие требования к вентиляционной системе

Согласно СанПиН 2.1.3.2630-10 все установленные и смонтированные системы механической приточно-вытяжной вентиляции должны иметь паспорт вентиляционной установки, эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.

Периодичность проведения испытаний систем вентиляции определяется нормативными документами на вентиляцию:

1. Согласно СТО НОСТРОЙ 2.24.2-2011 периодичность наладки систем вентиляции и кондиционирования воздуха устанавливается органами федеральной исполнительной власти или требованиями технологии производства, но не реже одного раза в три года.

2. Согласно ГОСТ Р 53300-2009 периодические испытания систем противодымной вентиляции должны проводиться не реже одного раза в два года.

3. Согласно СП 4425-87 действующие вентиляционные системы должны подвергаться регулярной проверке силами вентслужб или санитарных лабораторий предприятий в следующие сроки:

а) в помещениях, где возможно выделение вредных веществ 1 и 2 класса — 1 раз в месяц;

б) системы местной вытяжной и местной приточной вентиляции — 1 раз в год;

в) системы общеобменной механической и естественной вентиляции — 1 раз в 3 года.

4. Согласно СанПиН 2.1.3.2630-10 системы механической приточно-вытяжной вентиляции должны быть паспортизированы. Эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.

Как видим, периодичность проведения испытаний — от одного месяца до трех лет, в каждом случае определяется индивидуально.

В случае реконструкции вентиляционных систем после изменения технологического процесса, оборудования и перестройки помещения проверка должна осуществляться сразу после реконструкции, независимо от сроков периодического контроля.
